8小时快题的注意事项与技巧

2013.11.18 |
建筑学院 建筑学院

作者:建筑学院

【8小时快题(建筑、规划、环艺)】 这一类快题,经常是以应试的方式出现,如:考研、考工作、考注册等等。其实,真正的实际项目方案设计,都是经历了无数轮的快题过程在不断修改中完成。

【总时间-任务分配 】8小时,通常是上午8:30-17:30,9个小时中有1小时吃饭(看东家给不给了),当然可以不吃,赚1小时,不提倡,但也是一招,看身体的本钱如何。



30分钟 审题:不超过半小时,在此期间可以做一些机械的活,如写标题、画图框等。要搞清楚设计对象的功能和性质,要搞清楚基地的潜环境在的设计条件,是否需要退让、是否需要功能协调等。 要搞清楚形象和需要产生什么样的文化联想?
90分钟 构思立意:必须边想边画草图,多草没关系,但得有比例关系,小心放不到基地上。要计算面积和体量,决定空间组合是水平布局还是垂直叠落要计算基地的面积和尺寸,决定总平面布局的空间次序和外部空间的形式。 30分钟 尺寸放样:在准备好的正式图纸上,用铅笔放样,最好“H”以上,不会脏图。千万别在另一张纸上先画好了,再誊到正式图上,基本只有下次再考了。要按要求的平立剖面图的图纸比例,计算每个图有多大,进行简单图面排版。最好先确定柱网或空间的基本模数,在平立剖面上,铅笔画上轴线,不会错。
60分钟 细部设计:决定平立剖面的细部和空间处理,同步画透视的草图。 注意平立剖面图的相互对应关系,注意透视的方位和表现的细节。
1 小时 该吃饭了:别弄脏图纸。(也许没有)
4 小时 绘图表现:不需要很多线条和色彩,不是显摆咱笔多,清晰明了,统一是关键。
30分钟 拾遗补漏:看看还有遗漏,看看任务书,有无没完成的内容,别忘了按要求写名字号码。作图工具与纸张:钢笔尺规+马克笔+硫酸纸提纲:

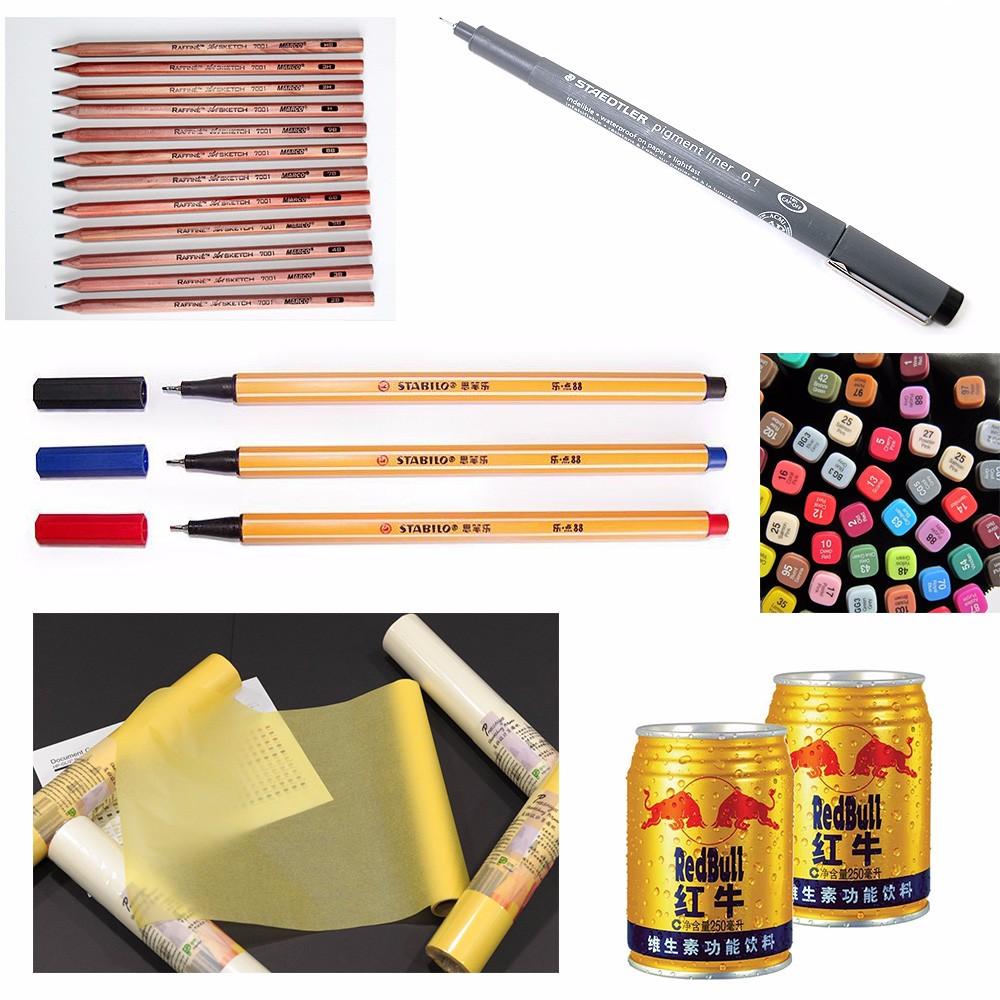

【一、关于工具的选择】:1.铅笔 2.绘图笔 3.草图笔 4.马克笔 5.草图纸 6.硫酸纸 7.其他工具 8.饮品

【二、关于表现的训练】:1.钢笔练习 2.透视感 3.一点与两点透视 4.马克笔练习 5.用色的复色原理 6.透视中钢笔线多些 7.透视图的大小 8.大的图面效果 9.表现与方案哪个重要 10.时间安排

【三、 关于方案的训练】:1.方案的能力 2.基本概念 3.推介书目 4.方案的训练和准备 5.分期练习 6.频度 7.手法 8.题目类型 9.方案设计

【四、关于考试的过程】:1.时间分配 2.审题 3.设计 4.绘图 5.用笔粗细与涂黑 6.图面表达的个性 7.标题和设计说明 8.细节若干说明。


一. 关于工具的选择

1.铅笔:4—6B的软铅笔用来画构思草图。HB—2B的硬铅笔用来画一些控制线和细节。0.7的自动铅笔备一支。

2.绘图笔:推荐德国产的施德楼pigment liner,灰色杆,粗细选用0.2---0.7。这笔的价格适中。好处就是干得比较快,上马克的时候不容易把图蹭黑。强烈不建议红环一次性,水太大,容易蹭。也反对红环绘图针管笔,笔尖是金属的,出水慢,常断线,也容易划伤纸。

3.草图笔:推荐stabilo的。不分粗细。常用红,兰,绿,黑等颜色。大到构思小到轴线网格都可以用其来画。

4.马克笔:马克笔较快,也较易出效果。当然如果有功底的兄弟姐妹选用彩铅之类也可。对于色彩和马克笔功底比较弱的同学,建议多用灰色系。浅灰到黑的各个层次的都要有。绿。蓝,主选灰色调的。比较艳丽的大红,大绿,大兰,大黄只用来画比例人。

5.草图纸:用来构思的要提前裁好,裁成你用着最顺手的大小。

6.硫酸纸:可用白色硫酸纸,略带颜色的也行,就当有了个底色。硫酸纸的图显正式,而草图纸皱皱的。硫酸纸比草图纸也结实,不易弄破。裁五张左右小一号的(为了换纸方便,不推介裁成标准一号大的),打上黑色边框。一张直接用电工胶带贴在一号板上。可省去考场上裁纸,打框的时间。要知道,集少成多,考场上的每一秒钟都很关键。

7.其他工具:大号的工具盒,比例尺,橡皮、刀子、双面胶带、透明胶带、电工胶带,三角板、90厘米的一字尺绑好在一号画板上、圆模版、曲线板,红环圆规加红环针管笔专门用来画圆。

8.饮品:两罐红牛。建议考场上少喝水,虽然可以出去方便,但是时间是自己的。

二. 关于表现的训练:

1.钢笔练习:以临摹为主。先掌握一套纯钢笔的程式化的表现技法。学会如何求透视,学会如何表达透视关系。这方面的书很多。推介钟训正的《建筑画环境表现技法》和彭一刚的《建筑绘画与表现图》这两本老院士的书讲的都很系统,详尽;范例也是经久考验的名作。无论从哪方面来说,远非那些后辈们的泛泛而谈可比。认真研究与临摹几个月,会有比较大的进步。

2.透视感:表现透视感就两条原则:形象上近大远小,前后遮挡:灰度上前后互挤,同面退晕。相信素描好的同学马上就会明白。由于水平所限,再多的也不敢多说了。abbs学生广场,有个叫匠人无愚的大牛在那里讲画钢笔画,大家可以去看看。

3.一点与两点透视:个人建议画一点的。把主立面蒙在下面,定好视点,直接拉出来前后关系就行,而同一面上的各部分比例和立面一样。优点是起形比较快。缺点是有点老套和保守,但是可以保证能画完。两点透视起形难度要大些,如果实力一般或者为求稳者,可舍弃之。也有一种一个面透视比较平,另一个面透视很陡的画法 ,其实表现的主要还是一个面。是稍加变形的一点透视。

4.马克笔练习:找些好的范例。还是以临摹为主。其实要想真正提高画画的水平,还是得写生。考研画表现图,一来不同于纯粹的画画,二来时间所限,不能有太多的时间搭在画画上。每临摹一幅,都要找高手批评指点,进步才会比较快。除非你是跨专业的,才向你推介黎志涛的那本快题100例。国内画马克笔外部透视的书《设计与表达---麦克笔效果图表现技法》(张汉平等著,中国计划出版社),《建筑画—麦克笔表现》(夏克梁著,东南大学出版社),还有一本《美国建筑画表现进阶教程2》(好像是这个名字,横16开本黑色封面)。掌握一套程式化的表现方法:平面用色,立面用色,透视用色,都固定好。如果你是绝顶高手,则可以随意些。“人,车,树,草找好的样子背熟了”(朱文一,)。不管什么方案都用一套表现方法。有人提出,针对不同的建筑性格,选择不同的表现风格,个人认为,除非是很高的高手,一般人还是给自己省点时间和精力吧。能把一套表现技法练熟已属不易,何必折磨自己呢。毕竟大效果不会差很多。如果能拿到120左右的分数,绝大多数人就比较满意了(今年最高分是2个130)。

5.用色的复色原理:多数地方都不要用单色,否则太单调。比如玻璃,不应该用一种蓝色。几种蓝叠加才有效果 。灰色也是,几种同时上,才丰富.马克笔的图,由于时间关系得多依赖钢笔线,上色只是个提神。对于色彩功底比较弱的同学来说,用最少,最灰的颜色表达清楚应该是正途。当然,如果是色彩高手,可画的绚丽些。

6.透视中钢笔线多些 :比如说地面,环境,多加钢笔线。地面上打网格是一个办法,加上一片水,加上倒影。就差不多了。画配景主要是为了多出几个层次,来衬托建筑。树的话,马克笔多些,钢笔线多了画不完。考试的时候也许只有5分钟让你画树。前中后,三个层次应该表达清楚。前景黑,中景丰富(建筑),远景简是常用模式。建筑上用线多多益善,但要重点突出,一般把入口处作为趣味中心来处理,但要注意时间。

7.透视图的大小:透视图建议画最大2号大就可以了。太大了,一方面显的傻;另一方面也不容易画深入,还浪费时间。毕竟画图时间是与面积成正比的。很多同学透视画不完无非是要么给透视空的时间太少;要么画的太大、太复杂,收不了场。

8.大的图面效果:“各张图的深度要一致:不能平面画的很细,剖面只有几根线;透视画的很丰富,而立面上却没有一颗树;最忌讳缺图,要被扣掉很多分数”。图面构图,只要排下就行,有整体感,宁挤些,不要拉得太松。不要搞无谓的构图杂耍,浪费时间不讨好。

9。表现与方案哪个重要:个人认为各占一半。表现决定了老师对你的大印像,方案才是根本。表现的提高比方案的提高容易得多,只要方法得当,有高人指点,专心练四个月,每天练三小时,就可以突飞猛进,成为高手。方案也许学4年,还是一塌糊涂。一般情况是:表现不好的人方案一定不好,表现好的人方案不一定好。

10.时间安排:如果基础比较好,建议8月开始练表现,9月开始练方案。基础差些的同学,4月份开始练表现比较合适。如果是跨专业的,越早越好。

三、【关于方案的训练】

1.方案的能力: 这是一项长期而艰巨的任务,要不然我们不会学5年。考研复习的时间大概最多十个月。要想在这段时间内从根本上提高方案能力是不可能的。但是经过一定量的系统的科学的训练还是可以取得很大进步的。

2.基本概念: “快题考得是基本功,不是创新和创作”。很多人太强调idea,快题里面要尽力少做。因为很多idea是要牺牲一部分功能和使用的,而功能是快题评图时候的重要标准。当然,在满足功能的前提下尽力有idea,还是鼓励的。“把最基本的功能,结构处理好,即可80左右(满分100),若想再高分,就要体现建筑性格”。

3.推介书目: 理查德-迈耶,GMP,01、02、03年度的建设部院作品集,新近的各种国内出版的建筑杂志等等,常规的、正统的、画出图来有效果的方案。反对模仿库哈斯、哈迪德、福斯特和多数日本人的建筑形象;反对解构的、后现代的、高技的、最新潮反常规的;反对扭来扭去的、支离破碎的,玩酷过火的;这些或许对课程设计有用,但是对快题设计无益。

4.方案的训练和准备: 按照基地的形状分成几种类型,每种类型各准备一套平面和立面。常考地形有:

(1)正方形;

(2)长方形主入口在长边;

(3)长方形主入口在短边;

(4)三角形主入口在短边;

(5)三角形主入口在斜边;

(6)梯形主入口在上底或下底;

(7)梯形主入口在腰上;

(8)前七种组合出来的异形地。 之所以强调主入口的方位,因为同一块地,入口方向不同,平面、立面处理也会不同。现实的办法就是找这些不同的地形来练习。其实这八种,可以归结为2—3种平面和立面处理。也就是说,准备得方案要活,可适应性和可调整性要强。我觉得在考研这个问题上,应该追求多题一解,不管题目怎么变,我们的平面和立面稍作调整即可符合。不应该去考虑一题多解,太费时间和精力。但是,不管题目多特殊,建筑的基本问题是不会变的,有实力的人绝对不会被埋没。

5.分期练习: 初期:作方案时间放的长一些,调得顺溜些,做得细致些,想的深入些,不要急于画图。方案做好后,再比着范图去画,时间也放得长些,一边画,一边学。这样在方案和表现上都会有所提高。后期:按八小时卡住时间画,逼着自己提高画图速度。也就是说,前期重在方案和表现,后期重在速度。

6.频度: 基础差的人1-2周练习一次比较合适。高手的话,一共练四次左右即可。练的太多太频,人会疲。翻来覆去就那点手法也学不到东西;积累一段时间,练一次,每次都要学到新东西。再说了还有其他三门需要看。每次画完务必找老师和师兄师姐看,改进不足,才能突破自己。切忌闭门造车,自以为是。



7.手法: 尽量简洁,规整,几何化。“尽力不做为了形式的斜、歪,不做锐角,自由弧形”。这是为了方案中更少的出现不必要的毛病,绝对不是限制你的思路。要知道只用方形和规则的弧形一样可以做出很精彩的方案。“一般推介采用框架结构”。

8.题目类型: 博物馆,会所,旅馆,餐厅,教学楼,纪念馆等等,很多都是课程设计中做过的题目类型。各有各的特定要求,最好都想想,以免出现硬伤。“不会让你做监狱,机场,医院等比较偏,学生没有体验或非常规,太复杂的建筑。

9. 方案设计

 (1) 基地同城市道路的关系:

A、基地面临交叉路口。要求建筑具有一定标志性,并有一定面积的绿化和休息空间。

B、基地面临主要道路。立面处理最为重要,可入口,停车,但在城市主干道上不宜开入口和停车场,因为会降低车辆行驶速度。

C、基地面临次要道路。立面处理可稍简化,适合入口停车并宜退让红线较大距离,以使对行人不会造成太大的压力。

D、基地面对着道路。建筑适宜有一定的层次感,通常使用的手段是在建筑上开口。

E、道路需要疏浚。当道路转折角度过大,视线不便时,需考虑使一部分基地作为舒缓道路的过渡部分,有适当面积的铺地及不遮挡视线的绿化,以满足人行交通。

(2). 建筑与周边旧有建筑的关系。

A、建筑同周围建筑围合成庭院。

B、建筑遮挡旧有建筑。

C、 透过建筑能看到旧有建筑。

D、建筑同旧有建筑在高度上或形式处理上的统一或对比。停车场的设置。停车场一般应位于城市次要道路边上或L型道路的交*端口。快速建筑设计的设计过程:内部功能分析和外部环境分析。

(3). 内部功能分析

A、功能组成;动静,公私分类;面积方块图;空间的特殊需要;门厅,楼梯间,卫生间的大小,数量,位置;注意是否有面积过大的房间。

B、根据建筑密度和基地面积估算出一层面积和层数,并在总平面图上确定建筑的主次入口,停车位置和基本流线,并按比例画出建筑的基本布局。

C、功能流线图。

D、层高和结构形式,柱网布局。

(4). 外部环境分析

A、城规要求:建筑密度50%,容积率,高度控制,绿化率,入口要求,消防疏散要求,日照间距。

B、地形地貌分析。平整地形建筑布局可适当灵活扭曲,复杂地形建筑布局宜完整简洁。十字路口或缺角地形中建筑处理宜为锯齿型或弧型,城市边角料地形中不宜多实际功能。坡地地貌依据其起坡角度的大小,可采取全埋,半埋,架空等不同的处理方式;建筑与等高线一般有平行和垂直两种关系;根据落差的大小可选择跌落半层,一层;落差应结合停车场等功能进行有效利用。临水地貌应注意两点原则:建筑平面舒展,立面轻盈;建筑可适当延伸至水面并与水面产生关系。

C、基地周边环境景观,视线,噪声分析。

D、基地周边原有建筑物的高度,布局,立面及屋顶形式 。

E、基地内部原有绿化,遗址等要素分析。

F、基地所在地的气候和风土传统。

(5). 建筑造型分析

A、办公楼与旅馆立面处理外窗较为规律化,可通过窗的设计和突出局部构架使构图活跃。

B、博物馆,展览馆类建筑主要依*天窗采光,故外立面较实,可通过对天窗造型;运用片墙,构架;墙体内陷做洞口处理;具厚重感的体块咬合;墙面突出片墙或凹进做侧窗;墙面做影壁;建筑与水结合等手法进行活跃化。博物馆,展览馆的用窗常用形式主要有天窗,高窗,侧窗,局部有高角窗处理,由于功能的文化性需要,经常有局部与大片玻璃幕墙对比的运用。

 C 、综合体建筑的处理没有固定原则,依据气候,位置,功能的不同可运用墙体,虚构架,廊道,窗等建筑元素进行活跃。

四、关于考试的过程:

1.时间分配:

按顺序为:方案1.5小时柱网轴线0.5小时首层平面40分钟主立面0.5小时透视图2小时之内二、三层平面共40分钟总图0.5小时次立面0.5小时剖面两个共40分钟机动时间0.5小时各段时间包括上色时间。之所以先画主立面和透视,因为除了首层平面外,透视是最重要的,而画透视的话,先得把主立面画出(透视蒙在主立面上画一点透视)。先把这几个最重要的画完,心理压力可以减少很多,然后剩下的时间再画那些相对次要的图。这个时间分配在方案训练的后期就模拟练习。卡好时间,每画一个图就记下时间,到全套图完成以后,反思自己在哪些图的绘制上超时较多,针对性的提高。

2.审题:

(1)、通过任务书要求的数据,退红线后,把握好总建筑面积、各功能块要求面积、灵活自由面积;基地绿化面积和基地的可用面积。大概估计需要做几层才能满足面积要求。

(2)、看清任务书要求的建筑性质、大的功能块有几个,有无特殊功能需求。

(3)、根据道路情况,决定出入口可设方位。主次入口各自的可布置方位。

(4)周边环境有何特殊要求等要素。对体型有何限制。环境中有什么可利用的要素。

(5)若周围有建筑,防火间距和消防通道的设置要求。

(6)地上停车位数量,地下车库入口有无特殊要求。

(7)、建筑风格有无特殊要求,建筑手法有无特殊要求。

3.设计:

(1)、功能分区是一定要遵守的,不能产生功能分区的错误。具体某个分区内部的小毛病可以原谅。

(2)、结构一定要上下对的上,柱网规则、整齐能减少不小的麻烦。

(3)、入口的空间处理是“空间”这一命题的重点。准备一些有趣的入口内外部空间处理方法,这是老师评图的看点之一。

(4)、体型要有处理,让人能看出你的造型能力,不要一看见三角地就做个三角形满铺平面。平面构图一般要顺从环境肌理和地形。体块交接处、收尾处要有处理。

(5)、交通流线顺利,楼梯数量合适,位置得当,尺寸合格,走道联系合理通畅。

4.绘图:

(1)、构思好以后,就该把轴线柱网打出来,用来做正式平面的架子。

(2)、画首层平面,1:200,环境要有,最好是用环境挤出建筑平面来。让建筑和周围环境处在不同的层次上。推介留白建筑内部,涂满建筑外部环境的画法。树,草,铺地,水面都是提前设计好的模式,环境整体要成面,忌散。主次入口要强调出来。可画个黑三角,写上:主入口、次入口。

(3)、主立面,1:200,细致一些,因为透视就要用到主立面,配景成面,忌散。注意配景层次和轮廓线。阴影上重色马克笔。

(4)、透视图,前面已有论述。

(5)、“剖面要清楚,女儿墙,室内外高差必须明确,梁柱关系清晰,标出标高”。

(6)、分析图,没什么必要,除非有要求或者有剩余时间。咱们的设计水平,老师一眼就看出来了,根本用不着去分析。

(7)、每个图要一次性完成,不要这个平面画到一半,就去画那个立面,搞到最后,很有可能在慌乱中漏掉一些东西。每张图在图画完以后,就把大标题,房间小字等字写上。

5.用笔粗细与涂黑:

一般0.2的笔画铺地和家具,0.5的笔画一般的线,0.7的笔画环境中比较粗的线,比如树的轮廓线。墙的涂黑用黑色马克笔。虽不够黑,但是速度较之用粗针管笔涂黑要快些,毕竟时间要紧。有个问题是涂黑的时候有时候容易把门给一笔涂死,可以先画门窗,再画墙线,这样涂黑的时候就有个界限。

6.图面表达的个性: 图面效果很重要。上百份图纸挂在一起,评图老师很快就会晕了。所以图面效果的好坏直接关系老师是否会多看几眼。但是什么事情都要有个度,提倡功力深厚的图面表达,但反对太过个性化的表现方式,太扎眼了,老师会看得太多,也就发现的毛病越多,反而不利。

7.标题和设计说明: 标题不要写自己的狂草,最好学学那些一笔一划,规规矩矩的艺术字,可以用铅笔打好格(4cmX4cm),写在格里,字最大不超过4厘米见方,大则傻,小则巧。虽然老师不会根据大字的好坏评分,“但是实在没法看的字也很影响老师的心情”。写说明要先用铅笔打横(或竖)线格,线不要擦。设计说明可以写得快一点,但要写清楚,整齐。不要不分段落的写一大堆,要分成几部分,每部分写两三句话。

8.细节若干:

(1)、图纸打上黑边框(考前就做好),大标题旁边写上图号(1、2、3…)。

(2)、考试中画过的草图纸不要揉成一团扔掉,画到后期很可能要用到最开始画的草图。

(3)、最好能留出时间最后检查一下,会发现一些不必要的伤。

(4)、小透视也准备几个室外一角,室内空间,都是背好的,考场上有时间的话就尽量背出来。透视画的越多,显得你的表达水平越高,越从容。

(5)、首层平面上的剖断线,总平面图上的指北针不能忘了画。

(6)、……太多了,画图时多总结就是了。形成自己最熟悉的一套办法。

【常见问题】

1 、平面中易忘指北针,剖切符号,主次入口,室内外不同地平的标高,房间名称,楼梯指针,消防楼梯,室外台阶,通高线,上层悬挑的投影虚线,在2层以上平面中若能看见屋顶,要将屋顶打格同室内空间区分开来。有要求时需进行无障碍设计和电梯设计以及停车位设计,室外地砖一般到1500X1500左右。

2 、剖面中易忘画女儿墙,室内外高差,标高,梁线,不宜画阴影和材质表现,可画人表达尺度。

3、总平面中易忘指北针,主入口标识和标层数,宜打阴影,并应与平面图方向一致。(避免理解混乱)

4 、立面处理形式感应较强,多用虚实对比,突出的片墙和框架,隔栅,遮光板,百叶窗以及各式的窗(横竖条窗,大小点窗,方窗圆窗,侧窗,天窗,高窗,玻璃幕)雨蓬等突出。光影关系应强烈,适当辅以绿化,时间充裕时应将建筑外轮廓线加粗,并画出材质(木,砖,石,涂料,铝板,玻璃,混凝土等)

5 、2000M2以下的建筑楼梯间一般不多于4个(特殊需要除外),卫生间不多于3个,楼梯间和卫生间合并设置时位于入口或建筑端部,位于入口时宜与人流进入方向一致,尽量不使楼梯中间平台正对大厅和入口。(视觉效果差)分开设置时常位于主体功能之间,形体上可做凹进处理。

6 、建筑形体布局常用的有一字型,L字型,T字型,十字型,工字型,王字型。设计时按功能灵活使用,比如工字型的一边可扭转或改变形状。

7 、流线宜简洁通畅,景观丰富。

8 、透视图畸变不宜过大造成变形。透视图背景是天故比轴侧图方便绘制。

9 、楼梯间一般3M X 6M左右,卫生间(男女合计)6M X 6M左右,蹲位900X1100,应至少配有公共盥洗室。

10 、单间面积较大时,需考虑独置或置顶以及疏散。 最后祝大家考研顺利!!!!!!
