优秀的平面图需要什么?平面图大合集

2015.01.15 | ,
ASA ASA

作者:ASA
原文链接

继上次分享了建筑平面图表现后,很多同学反映提供的参考太少,今天小编再次整理出来大量优秀、有创意的平面图表现分享给大家。在大家交图之际,希望能给大家些许灵感。


优秀的平面图需要什么


图面信息:图纸最终目的是传达信息,你能表现的信息越多,越有价值。但是不是意味着一张平面图就应该极度复杂浓缩到能展示所有设计想法?当然平面图不需要背负这么多的责任,各种立面、剖面和透视等等都能够表达设计中的某一个观点,平面图需要展示什么需要和其他图纸共同搭配互补,通过图面的组合完成对设计信息的传达。


中心明确:一张平面图需要有明确的中心,其他的元素可以通过不同手段进行模糊,增强信息的对比,让读者一目了然。以下分享的平面图基本都满足了这个要求。

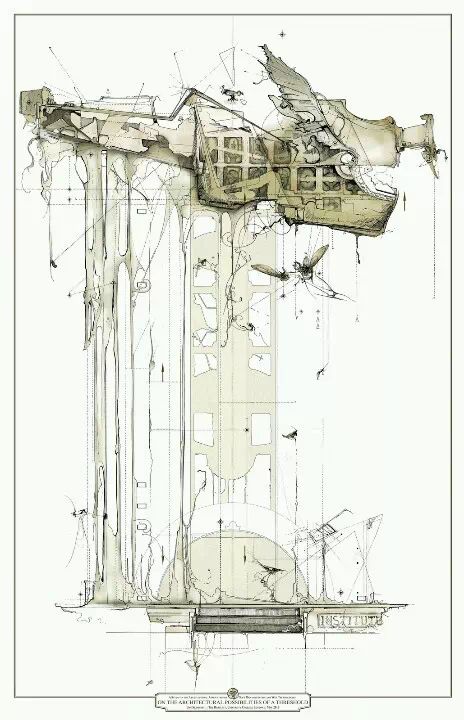

概念草图:作品汇报交上平面图的概念设计可以快速阐明设计意图

Concorso Tetraktis Architettura

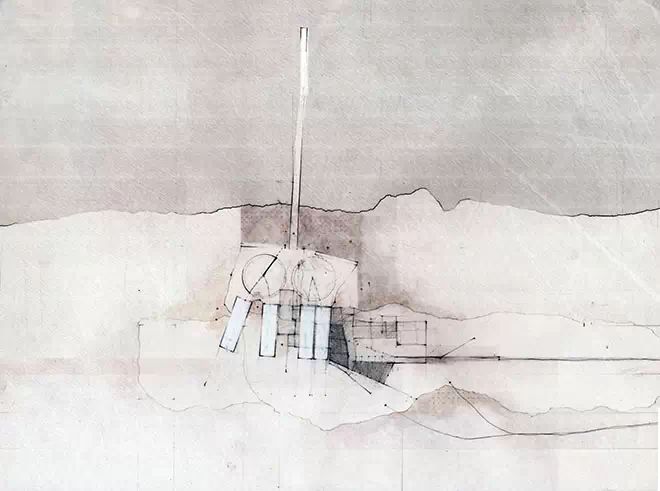

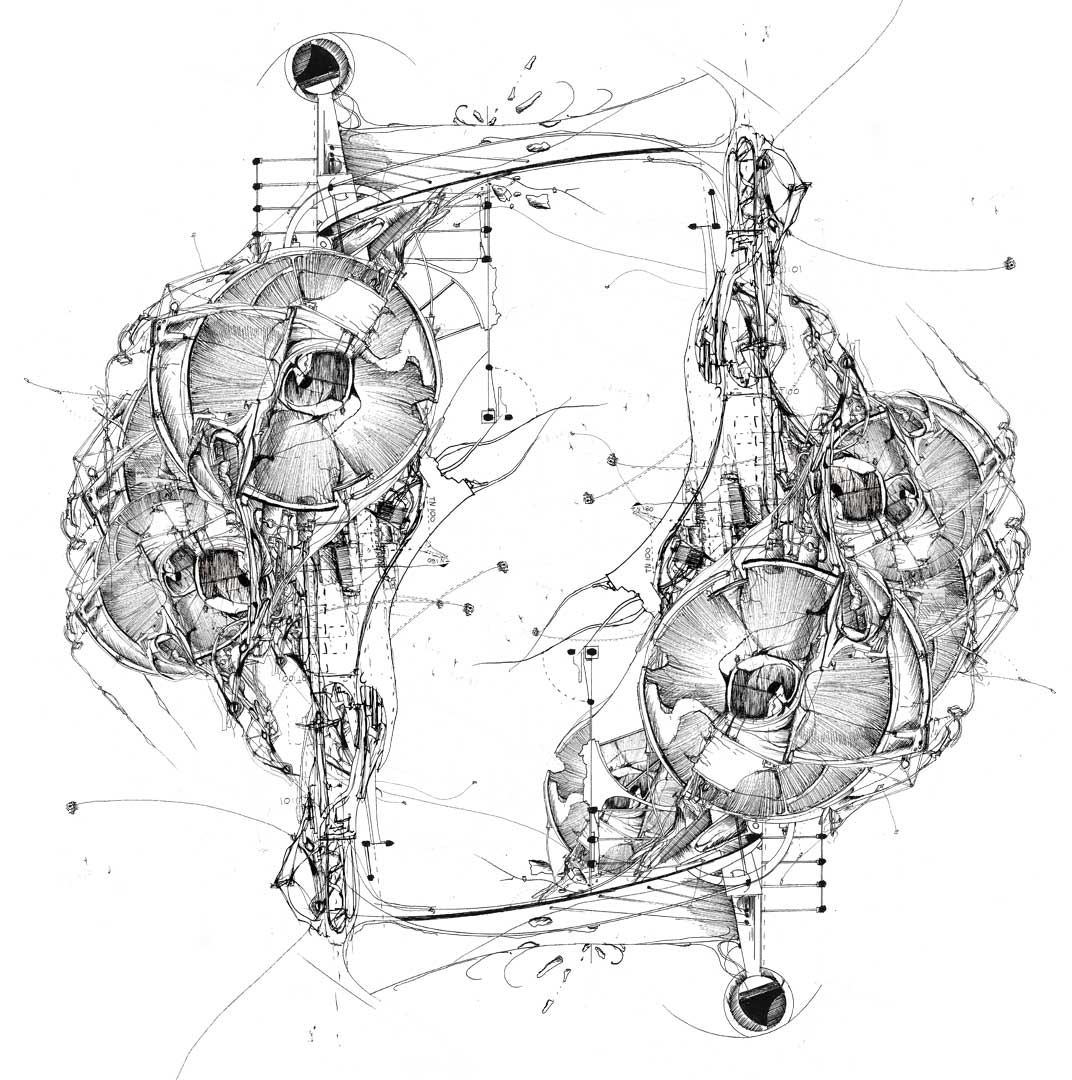

PS平面图环境,降低透明度,增加一些肌理

Found on drawingarchitecture.tumblr.com

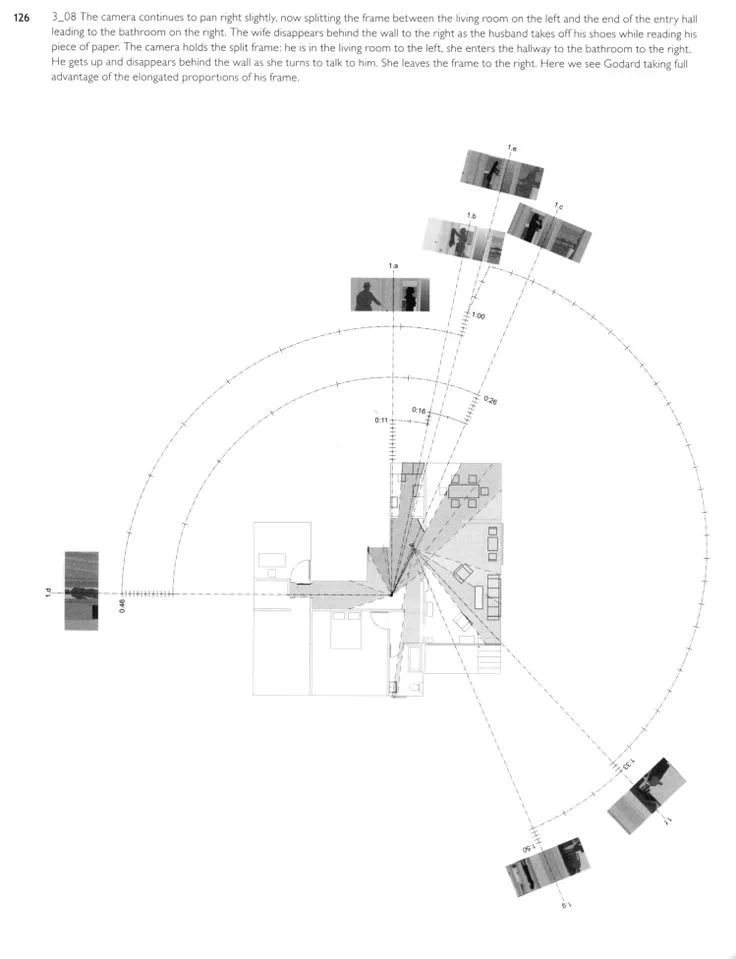

借助图片进行信息补充(注意图片和平面的布局,这个作品就有效的传递了信息,图片和平面图也能很好的融合)

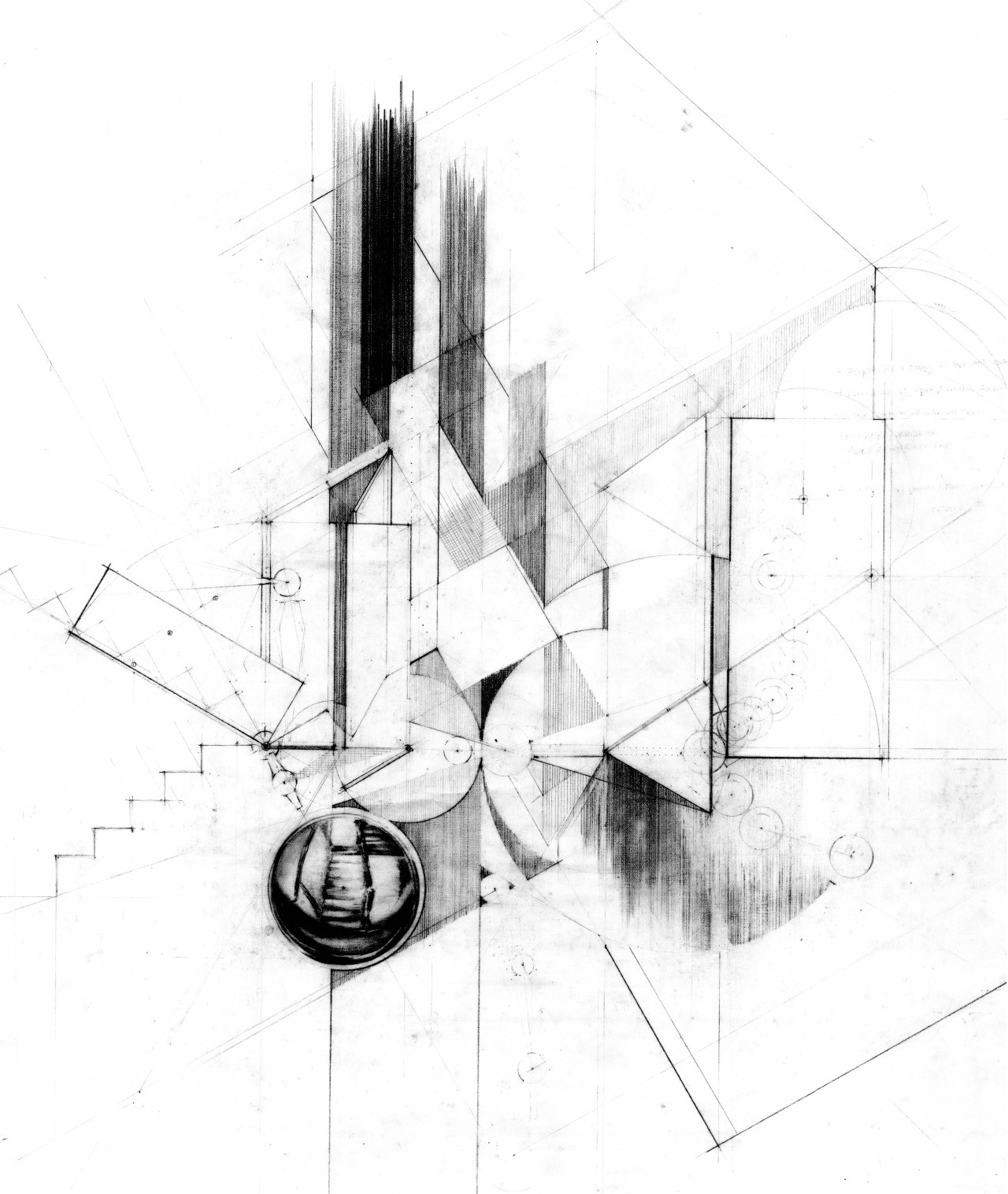

图中的同心圆是对时间和空间关系的阐述

from cinemetrics by mcgrath+gardner

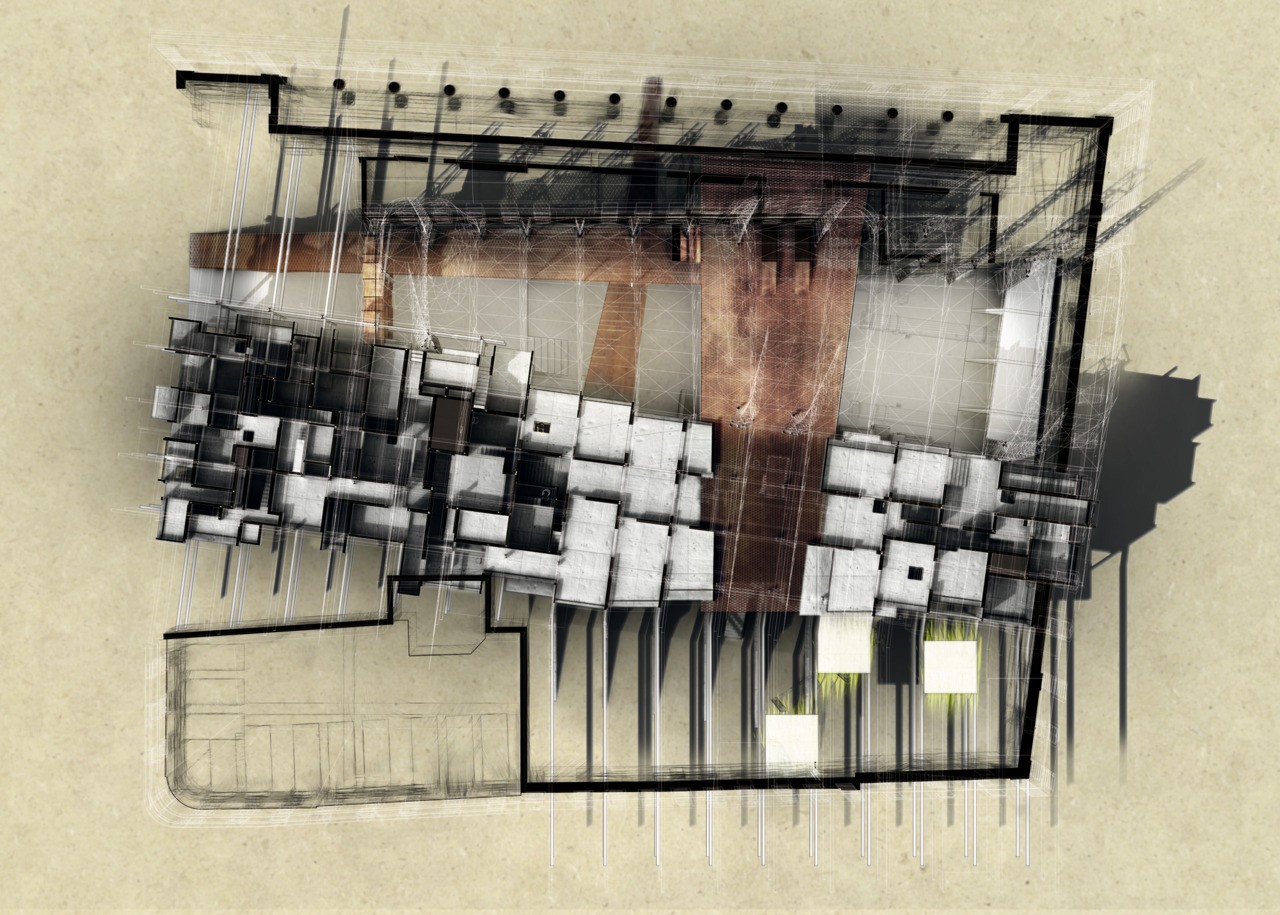

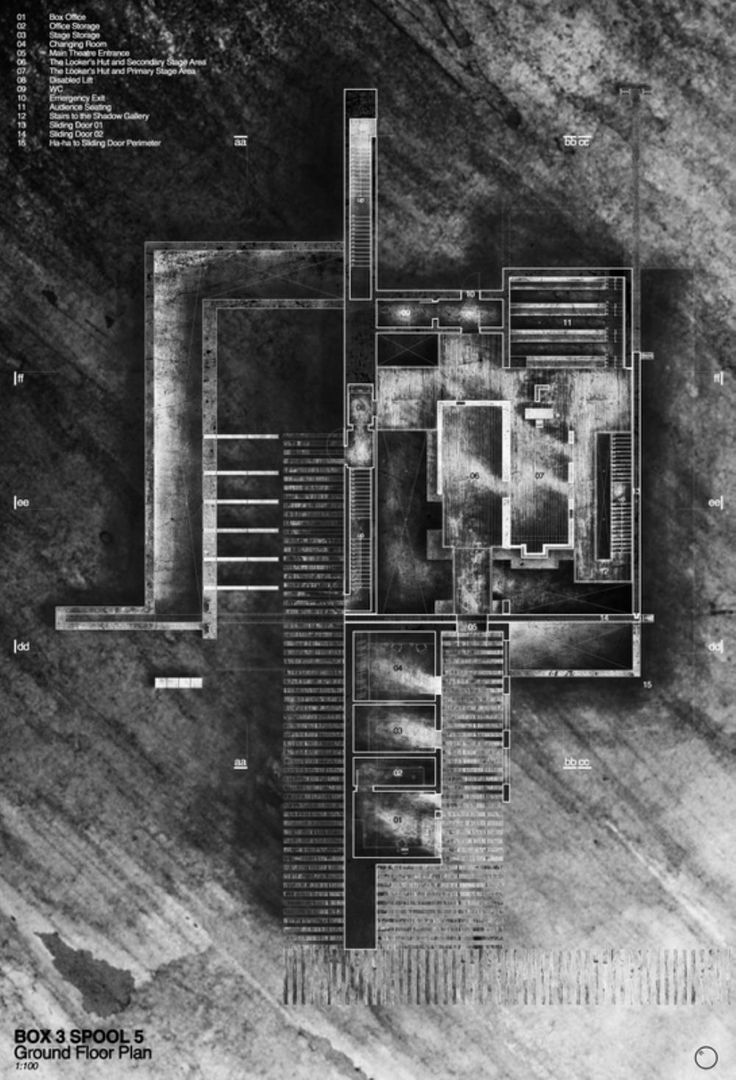

CAD出图+PS渲染(局部渲染在节约时间的同时往往更能突出主题)

Casa Lottersberger / Estudio Irigoyen


CAD出图+炭笔渲染+PS渲染+转色

Found on presidentsmedals.com

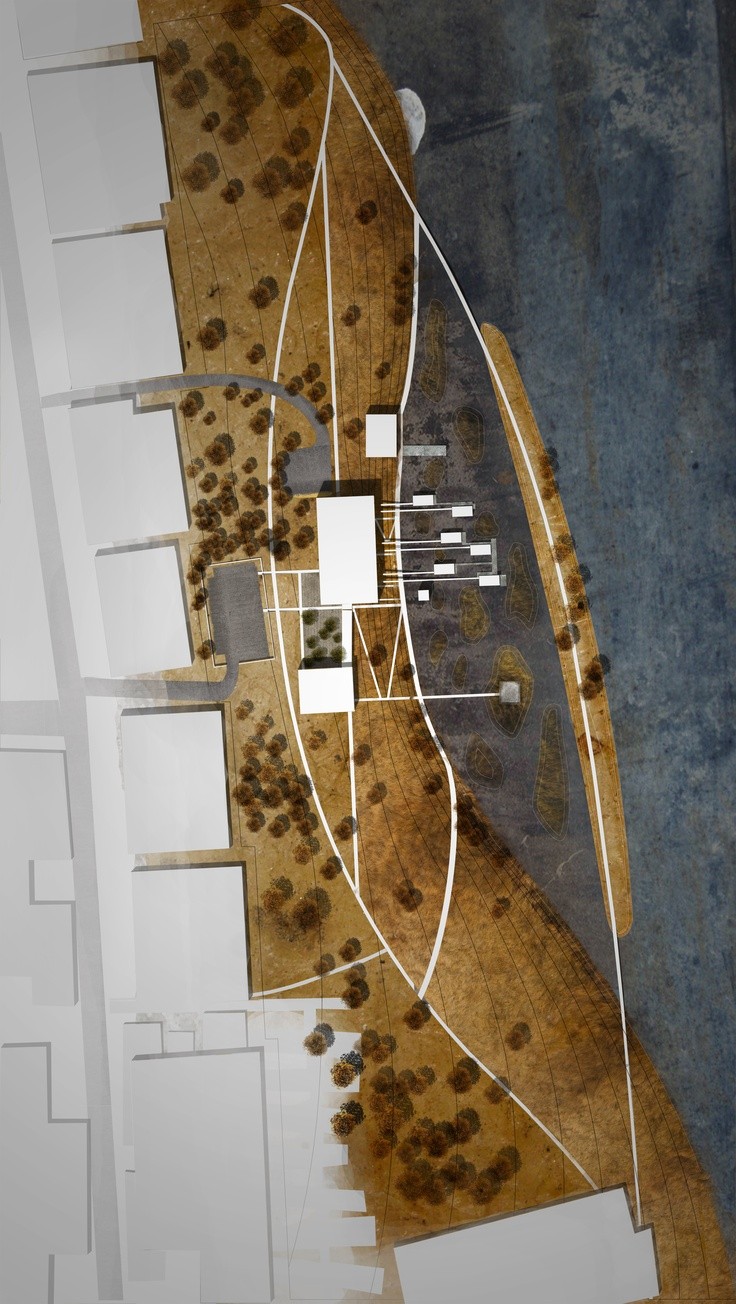

环境肌理:草不一定就是绿色,湖水也不一定要用蓝色。用不同色彩阐明场地信息就行。注意色彩的搭配、建筑和环境的关系

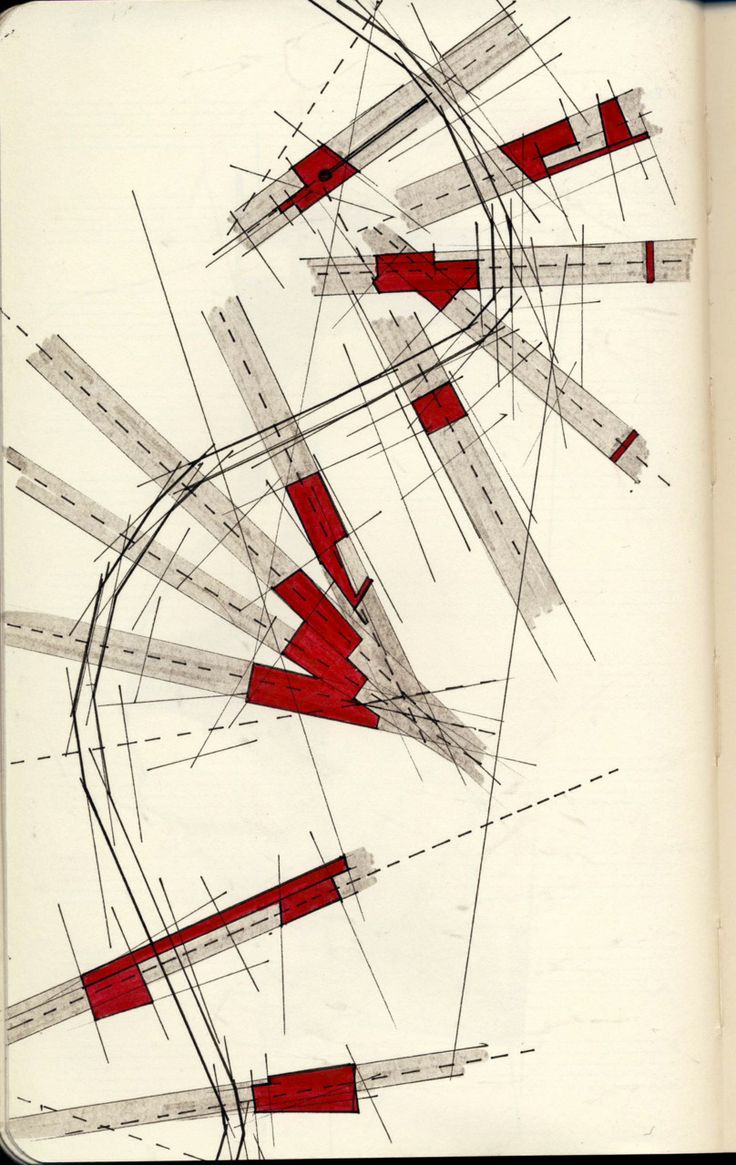

平面图也能当概念表达

Found on cuneimedia.com

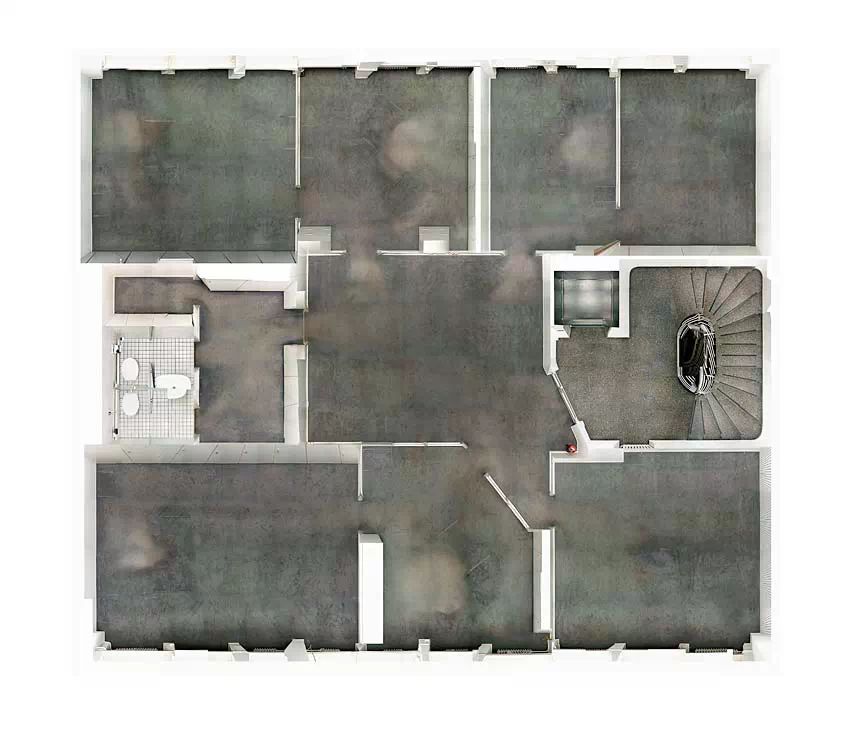

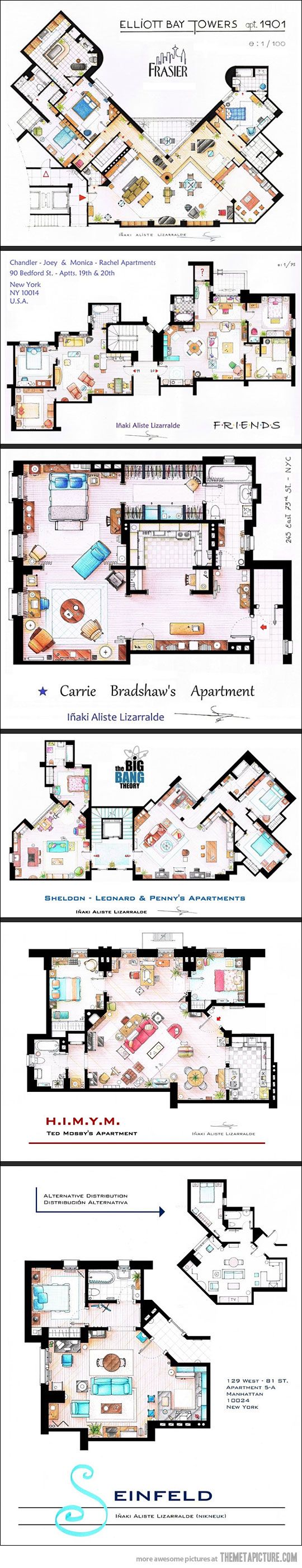

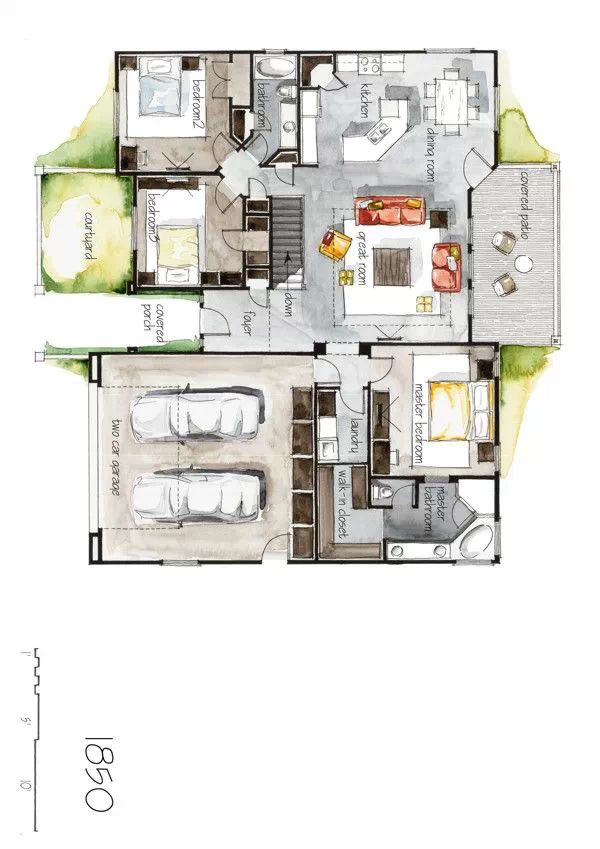

对于住宅设计,家具的布置能体现对空间设计的细致入微

Found on themetapicture.com

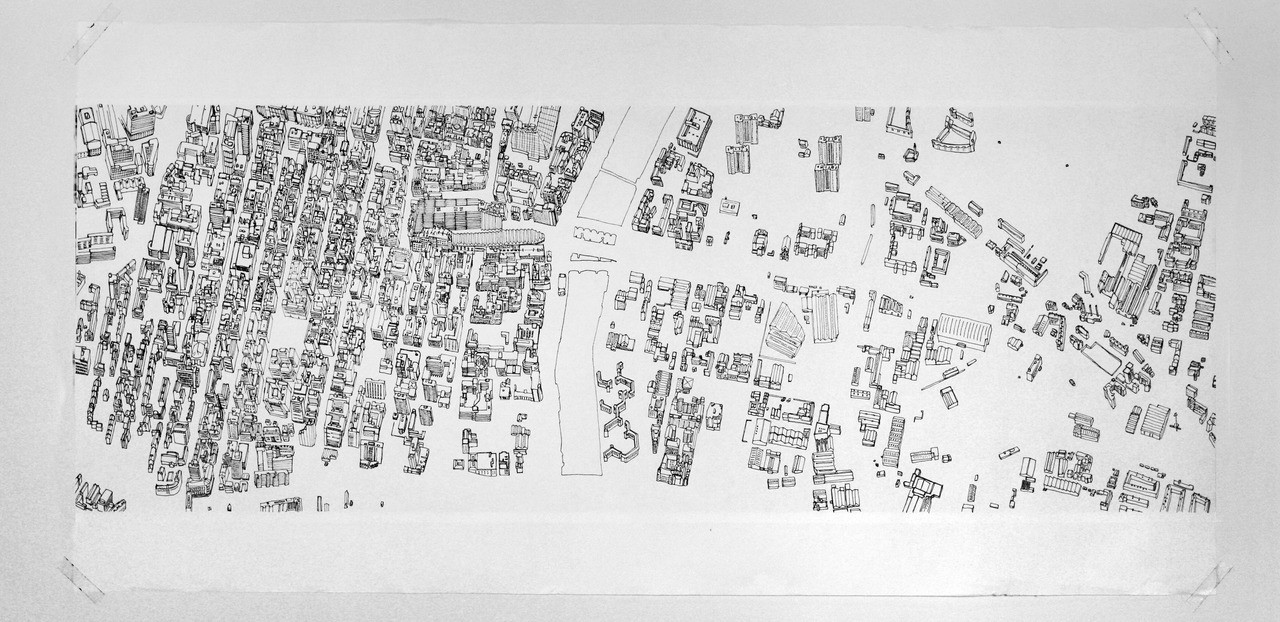

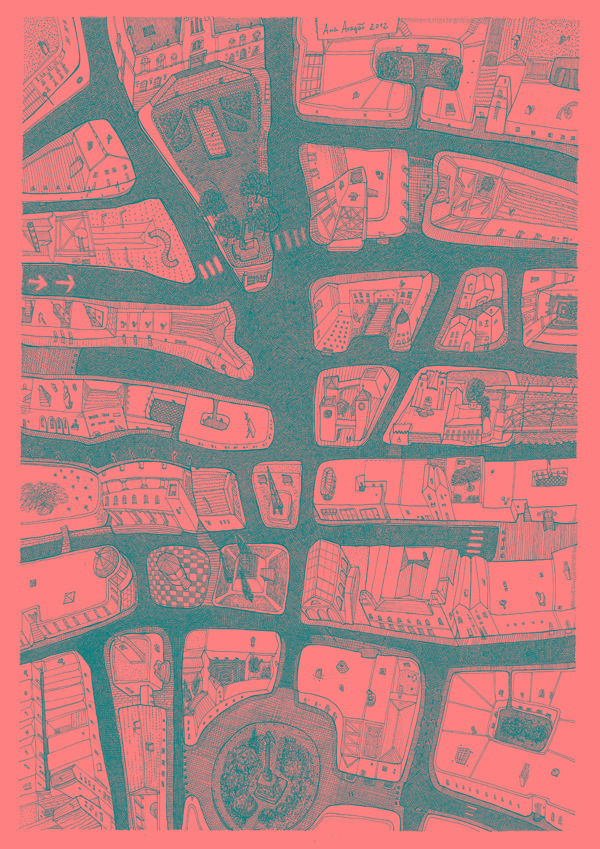

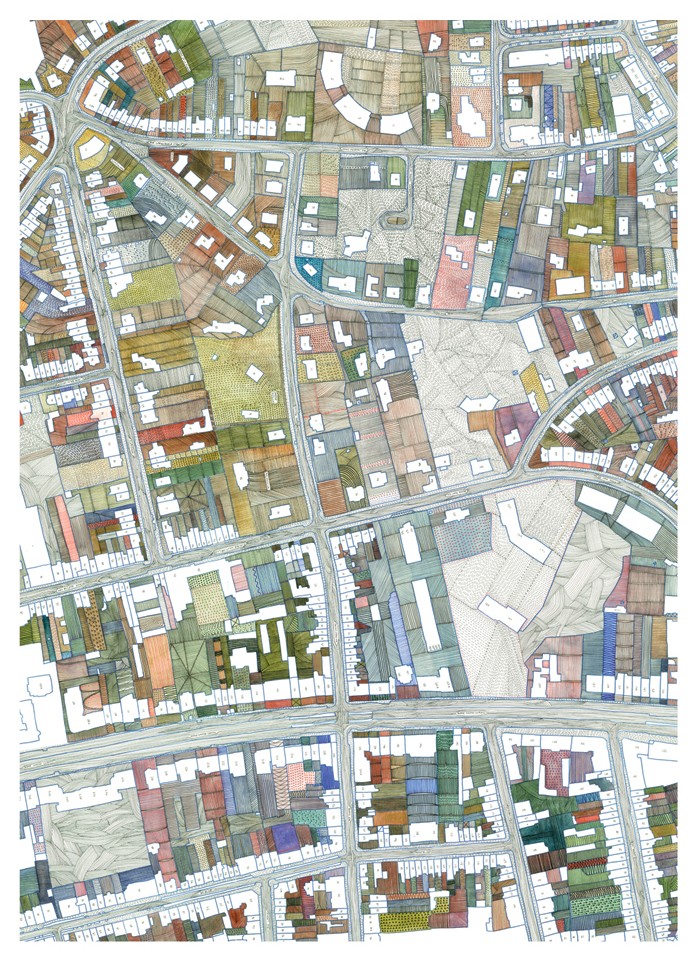

不同肌理表现城市空间(注意构图,绘图前最好能尝试画一些小稿)

Found on derek-lerner.com

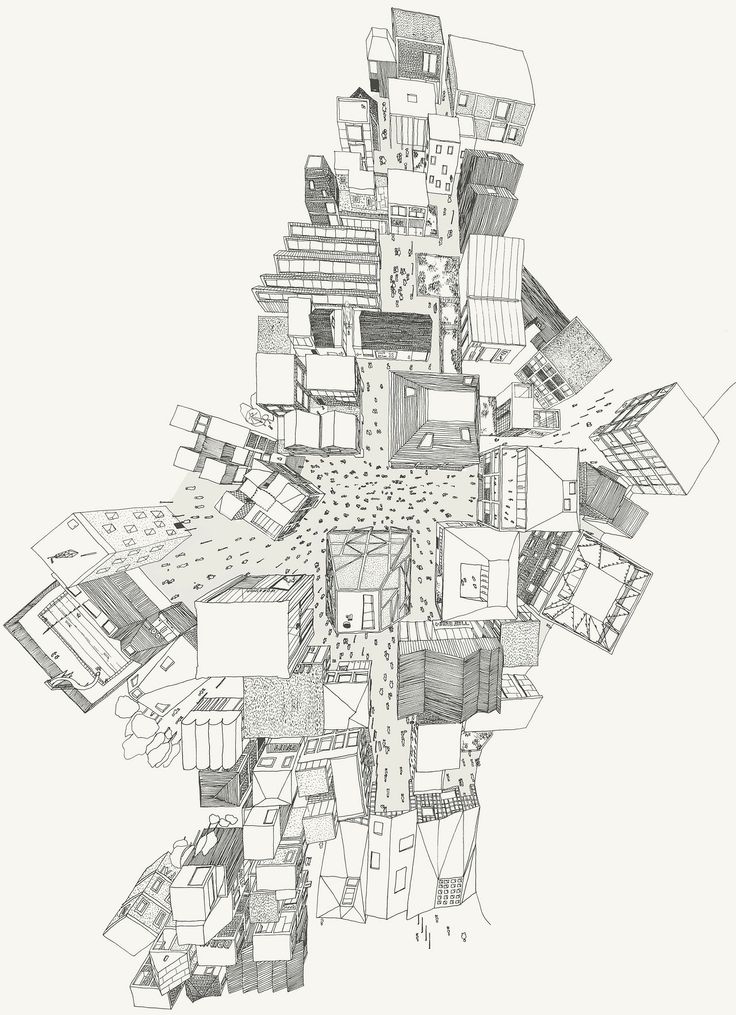

手绘鹰角透视

Neil Michels, Studio 7, Sheffield School of Architecture


审图:同学你画的是什么?过来,我保证不打死你。

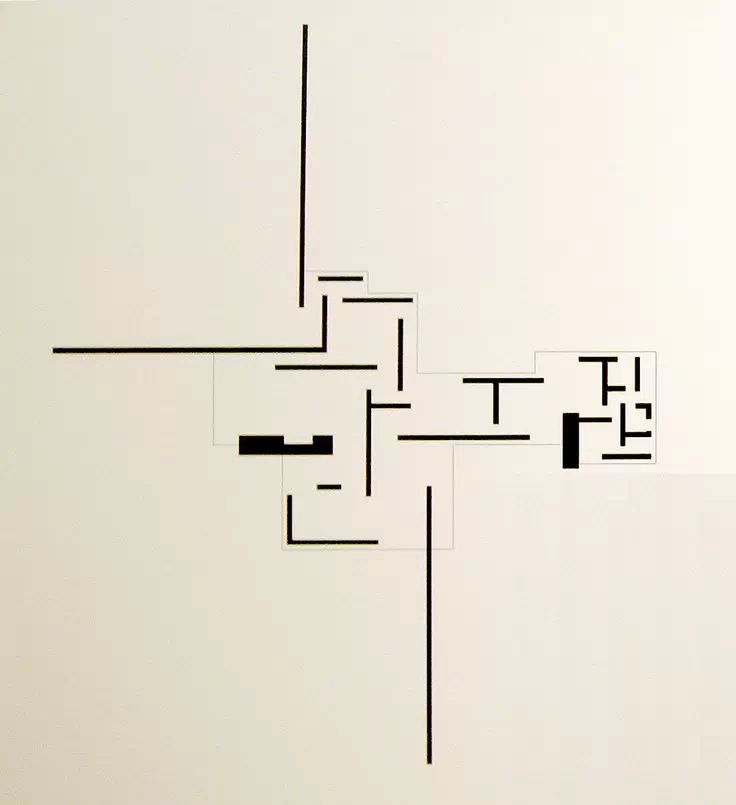

Brick Country House, by Ludwig Mies Van Der Rohe


重叠排线建立不同区间

Found on drawnbynumbers.office-i.co.uk

模型+手绘地图

Found on form9.tumblr.com


平面图表现概念

Found on conceptsketch.tumblr.com

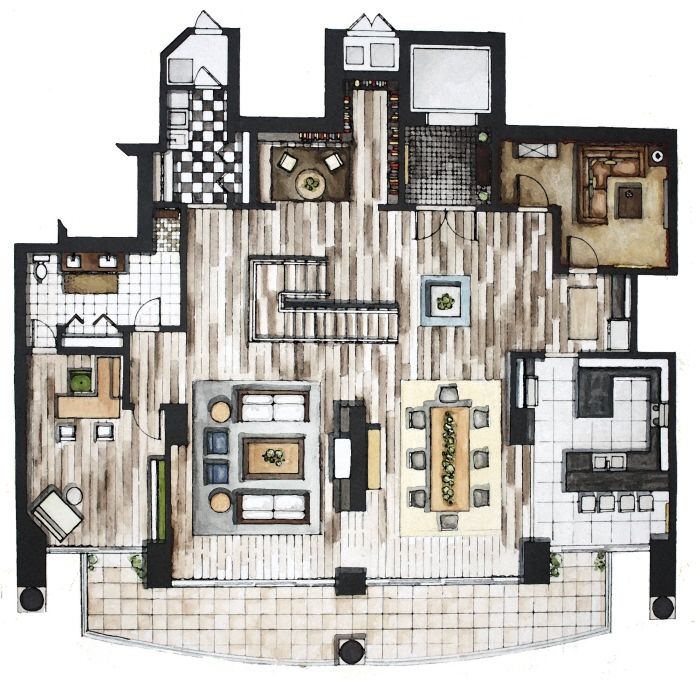

家具和材质

Rhianna Poer


Boryana


阴影的表现

Alex Kindlen

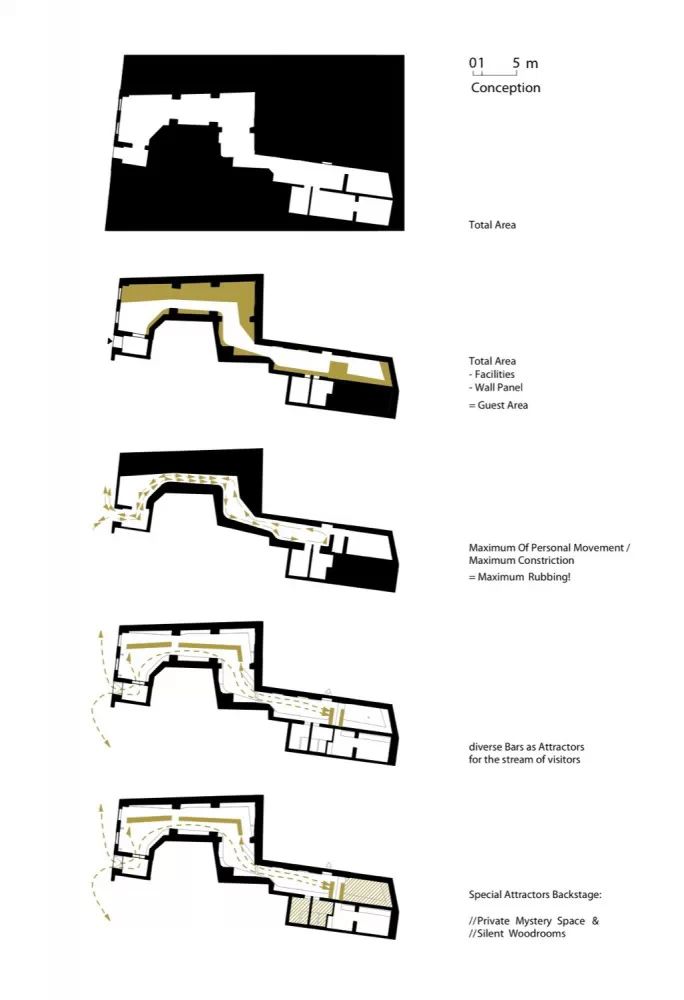

平面图示意设计意图

Vanilli by x Architekten


“平面设计”

Phllipe Nicholas


不明觉厉


Ruta Peregrino Pavillion by HHF architects via archipreneur.


环境肌理

Deer Grotto by Visiondivision via plusmood


大师作品

Peter Zumthor via Club Construct


可以考虑在不同材料上进行平面图创作

Slow House by Diller & Scofidio


针对空间布局的平面图表现

Clare Hawes


虚化的透视线条和阴影可以增强图面深度

Ground plan of the storyfactory Toni Schade


强烈的黑白对比更具视觉冲击

Mucking Brickworks and Night School of Architecture,

“The Sleeping Ruin- The Brickworks at Dawn on Christmas Day, 2045”

Tom Reynolds

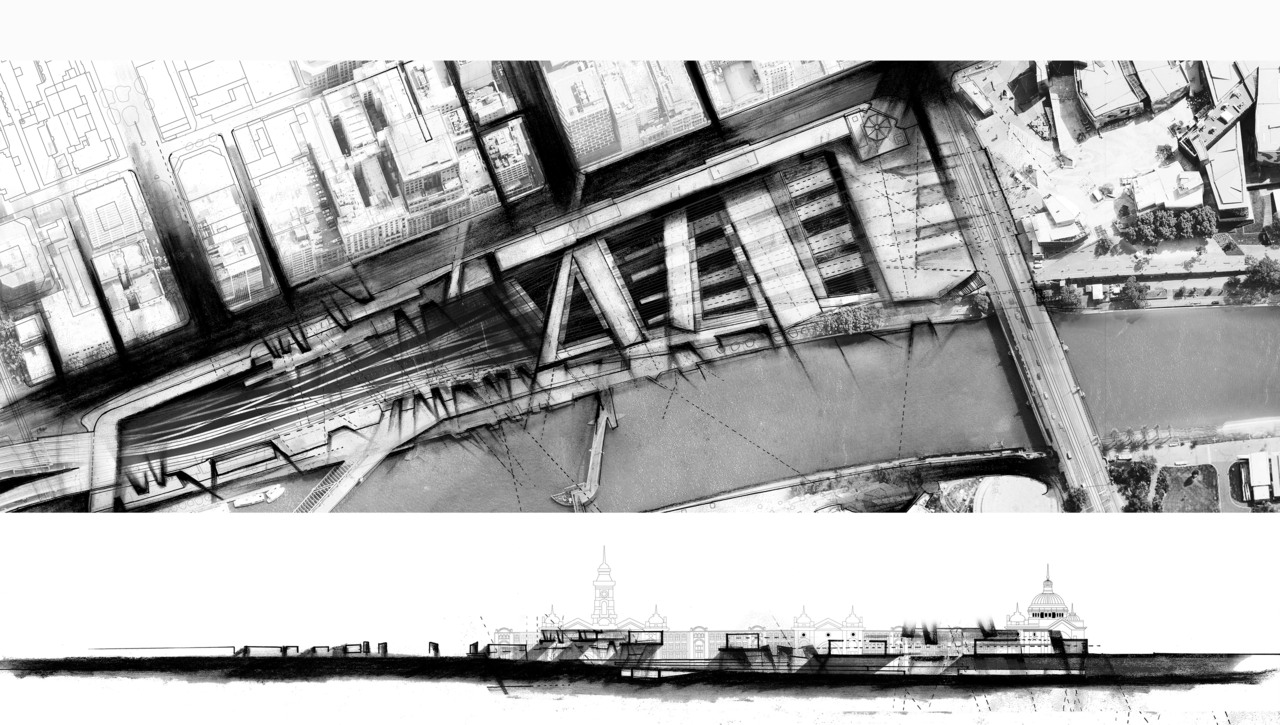

CAD+炭笔渲染+PS渲染

'Flinders Street Station (Melbourne) Design Project'  Shuang Wu


平面图表现可以只表现某一主题

Charlie Boman


概念草图

Miami Dance Sketch Concept,  Kent Murnen, Sharpie Marker


街区平面透视

Glasgow - Garnethill to Eglinton, Michael Chomette

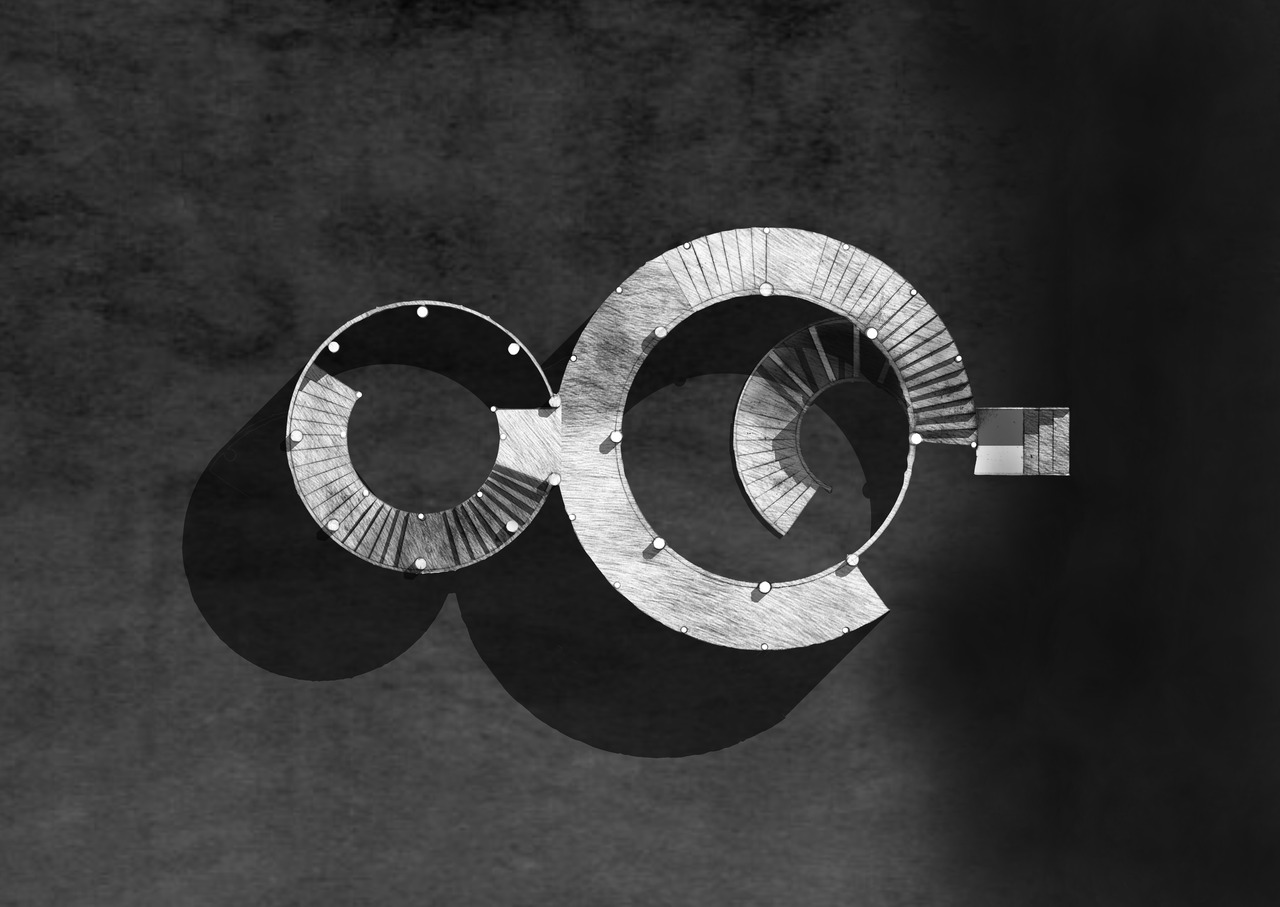

平面图也需要考虑构图,阴影往哪边合适、阴影的长度

visions of a staircase, George Themistocleous

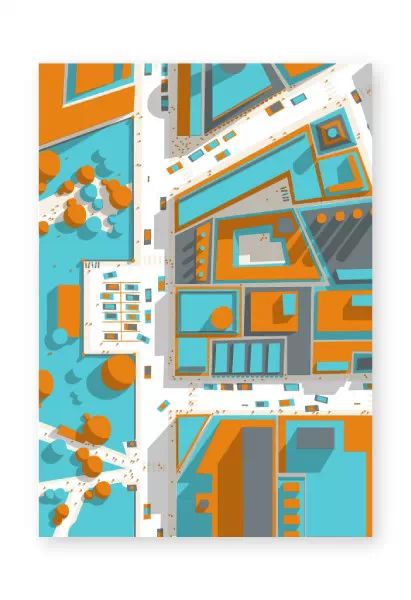

环境肌理不一定要按真实材质进行渲染

'Kinetic Landscape', Collin Cobia


PS+转色

    'Connecting Layers with In-Between Tissue (A de-lamination of central Rome)', Adam Kelly


    阴影的浓淡需要结合平面图决定

    'House for Fernando Pessoa', Filipe Paixão


    平面图表现几何美学

    "not so familiar", Hana Leah Bittner


    诗意的平面图


    ......

    'Blast Furnace Plan-A', Sam Bland


      用地

      Nigel Peake


      大量留白更能阐述空间关系和尺度

      Andreas Gefeller


      尝试增加背景色



      PS增加一些肌理,同时注意色彩的过渡,切忌版面出现大面积同样色阶

      François-Xavier Boussarie


      线条的辅助(不要为了一味追求高大上,线条必须要有意义,能传递信息)

      Alan Brooker,


      简化平面信息更能凸显主题

      Connor Brindza


      PS环境+手绘

      Carinnya Feaunati


      设计的好坏也直接影响最后的图面表现,单调乏味的设计后期再怎么处理也是空洞的

      Arshia Hatami
