水彩风建筑效果图怎么做?

2017.02.10 | , ,
知乎 知乎

作者:杨东奇&谭子龙
原文链接





前几天逛知乎看到这样一个有意思的问题,水彩风的建筑效果图怎么做,和插画风、黑暗风等一样,以视觉效果为主,图面内容为次,虽然是小众表现不能真正的适用于图纸中,但是作为一项有意思的表现风格,小编还是给大家搜集来了两位用户的回答。



作者:杨东奇


一般来说,水彩风格的效果图都是ps的功劳,渲染部分渲出光影关系就行了。所以大致思路是这样的:


1.渲染过程中使用一些光影效果突出的材质(有凹凸贴图的,反光强烈的材质),色彩上可以不用太考虑,之后不会用到。。。渲染结果甚至都不用太高分辨率,要的就是光影关系。


2.再导出几张线图(su导出很方便,rhino的话就是make2d),包括边缘的图,内部结构的透视(加上这个特别高大上),引线之类的,方便之后调整。


(此处更新一下,对于rhino室内渲染来说,由于rhino make2d的工作原理,没法导出完整精细的线图,所以具体的操作为(以rhino5为例):


1.显示模式为钢笔模式(rhino4里没有这个默认模式,不过从设置里面应该可以改出来,基本要求是只显示边缘线,阴影材质一概不要):



2.记下渲染的分辨率,方便线图和渲染图对应:



3.打开打印机,选择图片打印,分辨率和渲染相同,打印出来就好



这样做有个问题,就是线图不是矢量图,而是一个完整的图片。但是既然是渲染图,这样反而方便了,不用输出之后两张图反复对照大小,直接导入进去叠上,大小完全一样,非常方便。而且相比make2d,这样什么模型都能输出,比如这次我的作业rhino模型带超恶心的参数化表皮,make2d非常容易死机,这样打印的话就方便多了。


话说su这方面就好用多了,但是为了更大的建模自由,忍痛放弃su转入无尽的曲面建模世界中。。。。。。)


3.进入ps里,渲染图可以调成黑白的,调整一下光影,突出明暗关系就好。再把线图对齐叠在上边。


4.之后就是靠自己琢磨的部分了:上色。开新图层,混合选项用叠加,然后就像手绘一样开始涂色吧!当然,也可以导入一些图片啊材质啊放在上面,但一般来说我也会把这些素材处理一下,可以用滤镜,也可以跟渲染图一样重新上色。


5.线图部分是用来强调边缘的,也就是让渲染图主题更突出,这些线怎么配置可以自己琢磨一下,反白啊,局部擦除啊效果都很不错,想象这些线是铅笔线,橡皮擦透明度调高擦几下就行。


自己的图纸不好意思贴,

可以参考这位大神的网站:

BLOG - architectural rendering and illustration blog

https://visualizingarchitecture.com/

每个案例都有详细教程,

简直是业界良心。
贴几张他的效果图好了:





作者:谭子龙


最近刚好概念阶段试了几个方法,和大家分享一下。

第一个方法是rhino各种导图+waterlogue。

1.rhino里用Artistic导出一张色彩底图,

需要玻璃透明的地方选取玻璃改变它的显示属性为ghost。

导图结果:

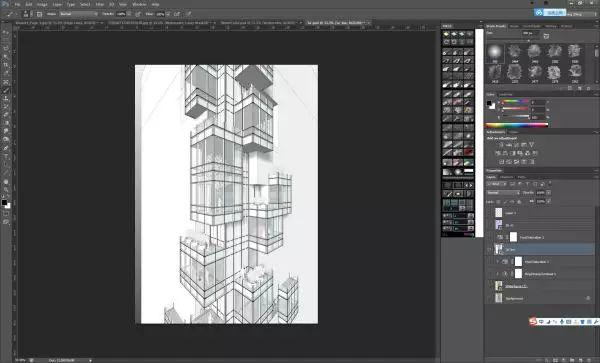

2.再导一张带阴影的线稿:



3.用waterlogue win10版(可在window应用商店购买下载)处理导出来的第一张图:

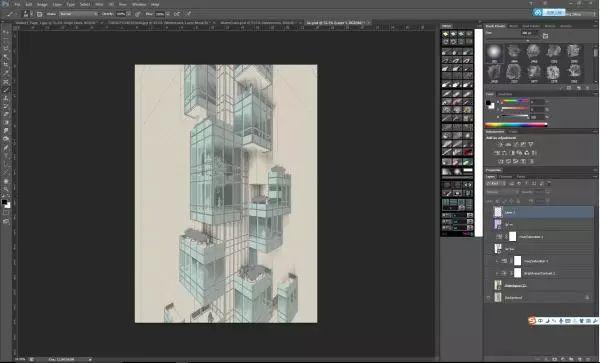

4.然后调整调整透明度啥的,

再叠叠线稿啥的,

你想咋弄都行,看自己爱好:



再卖弄一下我的小渲染:



第二个方法也是促使我回答这个问题的动力,

是我写这个帖子前一个小时发现的方法。

可谓是懒人的福音!

效果直追各种插画艺术家作品。


1.去下面网址买这个水彩的Photoshop Action:

Watercolor Photoshop Action

https://graphicriver.net/item/watercolor-photoshop-action/14830388?ref=sevenstyles

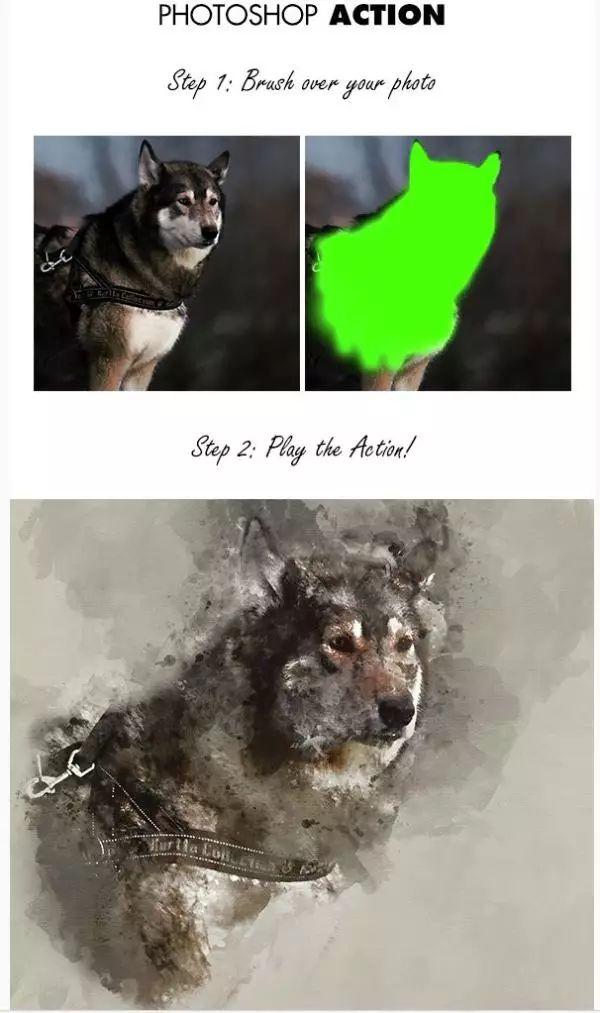

贴几张他网站上的截图:



只能说就两步,

也不用别的软件,

全在Photoshop里,

只要你有渲染底图。


刚才买了做了个实验:

我的渲染底图:



应用了那个action之后的图:



因为细节有点丢失,

我就把渲的灯光通道又叠了一层:



快去买吧朋友!爽歪歪哦!
