能拿下甲方的建筑分析图都是这么画出来的?

建筑学院 建筑学院

作者:Years
原文链接

分析图?

一个老生常谈的话题

无论是方案、竞赛亦或作品集

它是必不可少的表达设计思维和理念的部分

从场地设计到推敲形体

建筑师把设计策略用最直观的方式表达出来


这个时代

分析图会成为一种不可忽视的表达

BIG的小清新风格已经引领了潮流

而越来越多的风格表达也不断涌出

正是建筑师们对图面形式的探索

和对设计策略和逻辑的至上追求

而在实际项目的方案设计中

我们往往很少看到炫酷的分析图

方案汇报的不再是专业评委

而是挑剔的甲方

用什么样的分析图打动甲方?

国内的建筑师们图纸中的分析图是怎样的?

今天!

带你盘点中国建筑师们的分析图



形体应对策略与概念生成

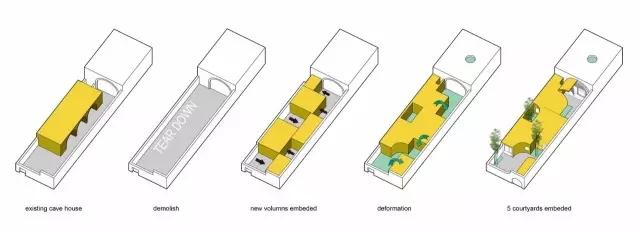

中国新窑洞–黄土上的院子 by hyperSity 工作室

(网红叶良辰的家)

以色块表示房间,清晰表达了新空间生成的整个过程:化整为零,在原有的院落布局中插入5处庭院景观,在视觉和心理上延长了空间路径。

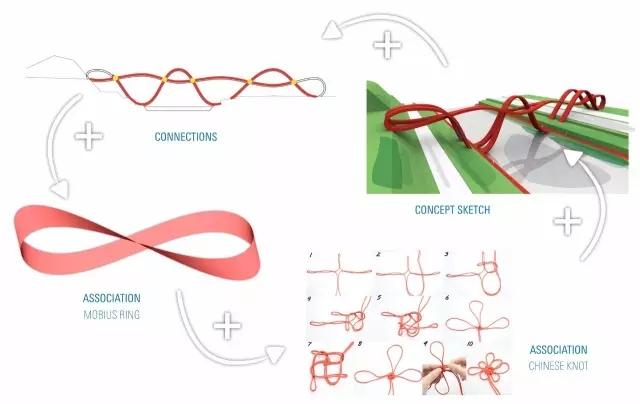

梅溪湖“中国结”步行桥 by NEXT事务所

以中国结为原型的设计,原型的扭转组合用流程图的方法展现。


深圳第26届世界夏季大学生运动会海上运动基地暨航海运动学校工程 by 北京市建筑设计研究院2A2设计所

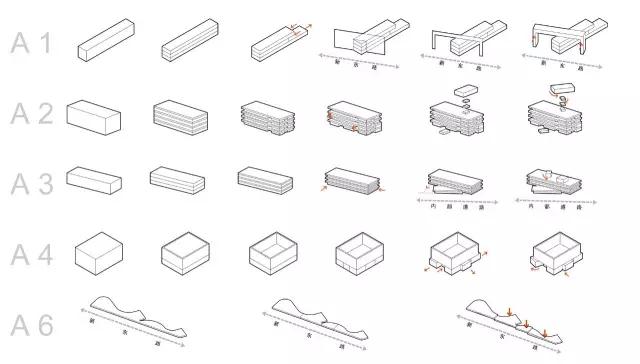

将每一种形体的生成过程用简单的线条体块展示排列,清晰富有逻辑。

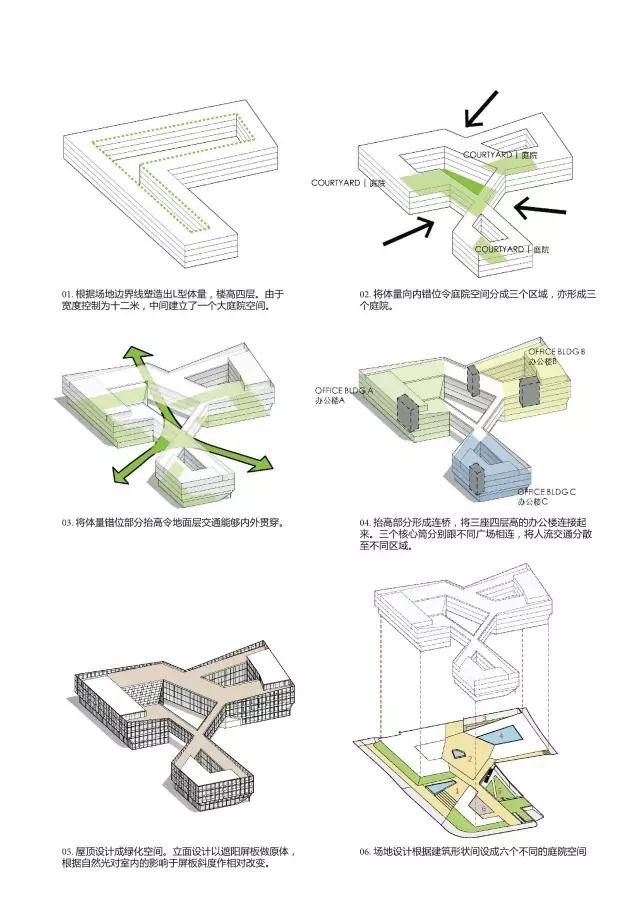

上海虹桥商务区总部办公楼 by 零壹城市建筑事务所


西海边的院子 by META-PROJECT


功能分区

田园学校/北京四中房山校区 by OPEN建筑事务所

最常见的分析图类型,不同的功能类型用不同的色块表示,粗实线强调体块。

张家口滑雪度假公寓 by Penda事务所

写实模型渲染照片+手绘文字说明,一直是Penda事务所的独有风格。

青岛家盒子儿童早教中心 by Crossboundaries


生态分析

厦门欣贺设计中心 by MAD

剖面分析常常带有很大的信息量,从结构、空间、光照、气流等等都可以入手,这张MAD制作的分析图阐述了建筑通过绿植、自然通风、水循环等节能策略。

昆山电子展示馆和自行车展示馆 by 上海建筑设计研究院

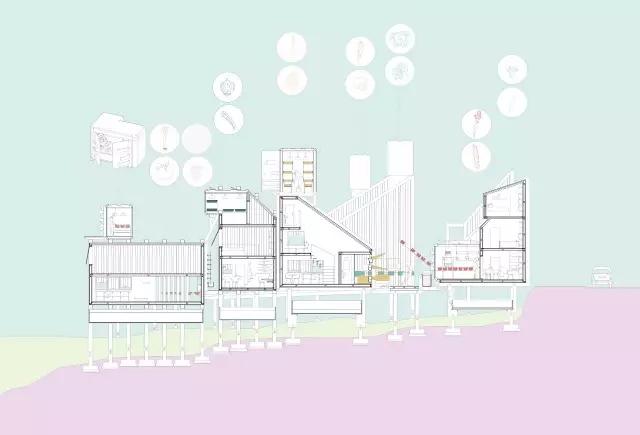

剖透视表达

南京岱山幼儿园 by 周凌工作室

大悦城无界空间 by hyperSity 工作室


轴测场景分析


保利WeDo教育机构 by 建筑营设计工作室

众创空间思微3.0厂房改造 by 一十一建筑


爆炸轴测(结构分析)

猪八戒网天津创意园区 by 普罗建筑

丰富的空间形式如果在平立剖中不能完全的展现,爆炸轴测可以讲结构单独拖出展示。

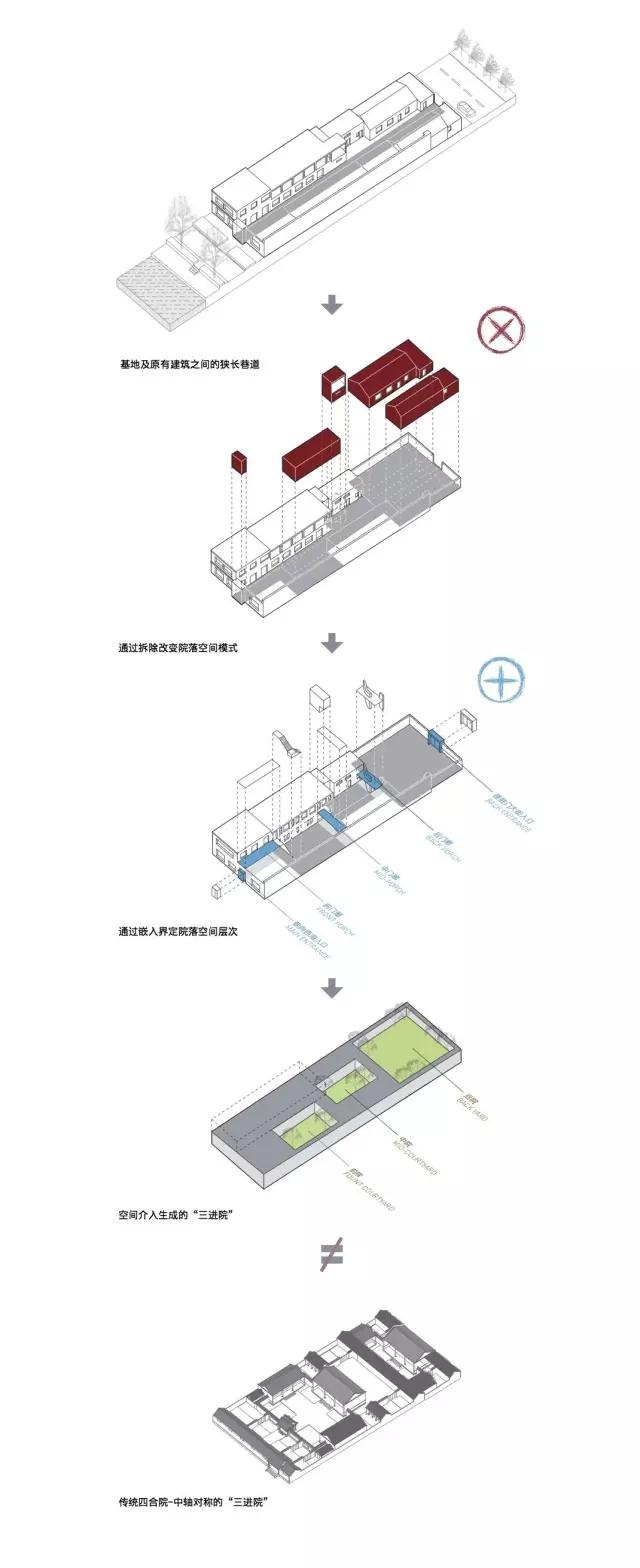

西绒线胡同杂院微改造 by 基本联合工作室

“分享家” House Parts Office by 众建筑



插画风表达




舍山居 by 大料建筑

拼贴插画风的表达风格,表现出人们在建筑中自由享受的慢节奏生活,体现了空间塑造了交流的场所,更添几分生趣。

温暖的牙科诊所 by 睿集设计

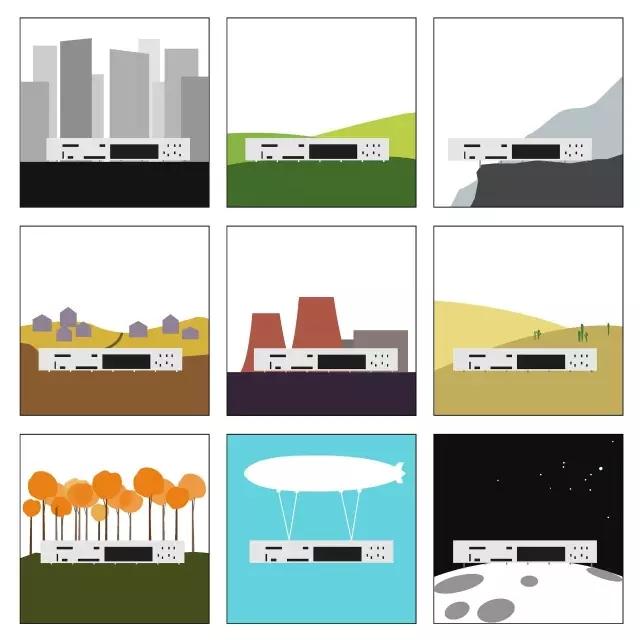

临时售楼处原型 by OPEN建筑事务所

小编结语:分析图一定用来表达设计策略的工具,不同的类型不同的风格都可以学习,但任何形式的表达都要有清楚的目的。一个好的分析图一定是有好的设计,但是一个好的设计不一定需要分析图的表达,你们说呢?
