建于地下的智利圣乔治学院新体育馆

ArchitectureDaily ArchitectureDaily

作者:Gonzalo Mardones V. Arquitectos
校对:树状模式

原文链接


圣乔治学院(St. George College)坐落于智利圣地亚哥维塔库拉周边 Cerro Manquehue 山脚下的一片森林之中。这片森林由于山脚下的微气候得以保存。这座学校由建筑师Gustavo Munizaga于七十年代设计。它代表了一种校园类型,即将程式化的建筑分布在树林中,覆盖整个地形,并且以山势作为其依托的背景。原有设计利用了街道、走廊和广场来形成街道回路和建筑体块,进而组成了掩映于树叶之中的教室。


体育馆近景

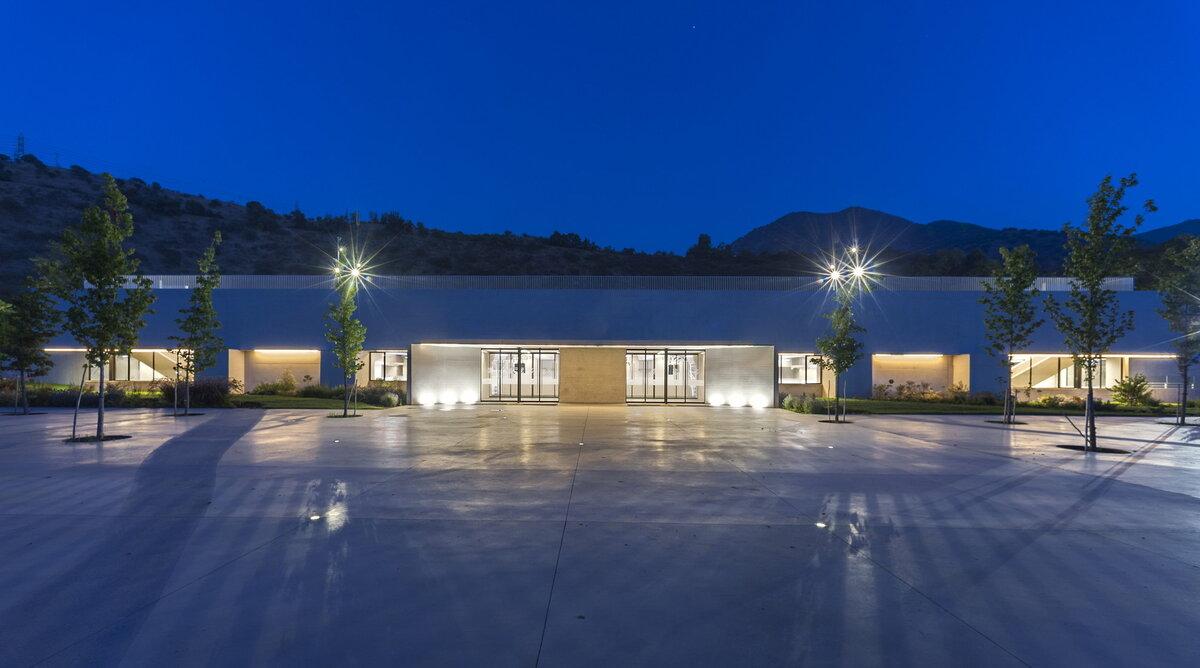

体育馆夜晚灯光明亮

新的体育馆位于老体育馆旧址。新馆也使用了以前作为休闲场所的露台。

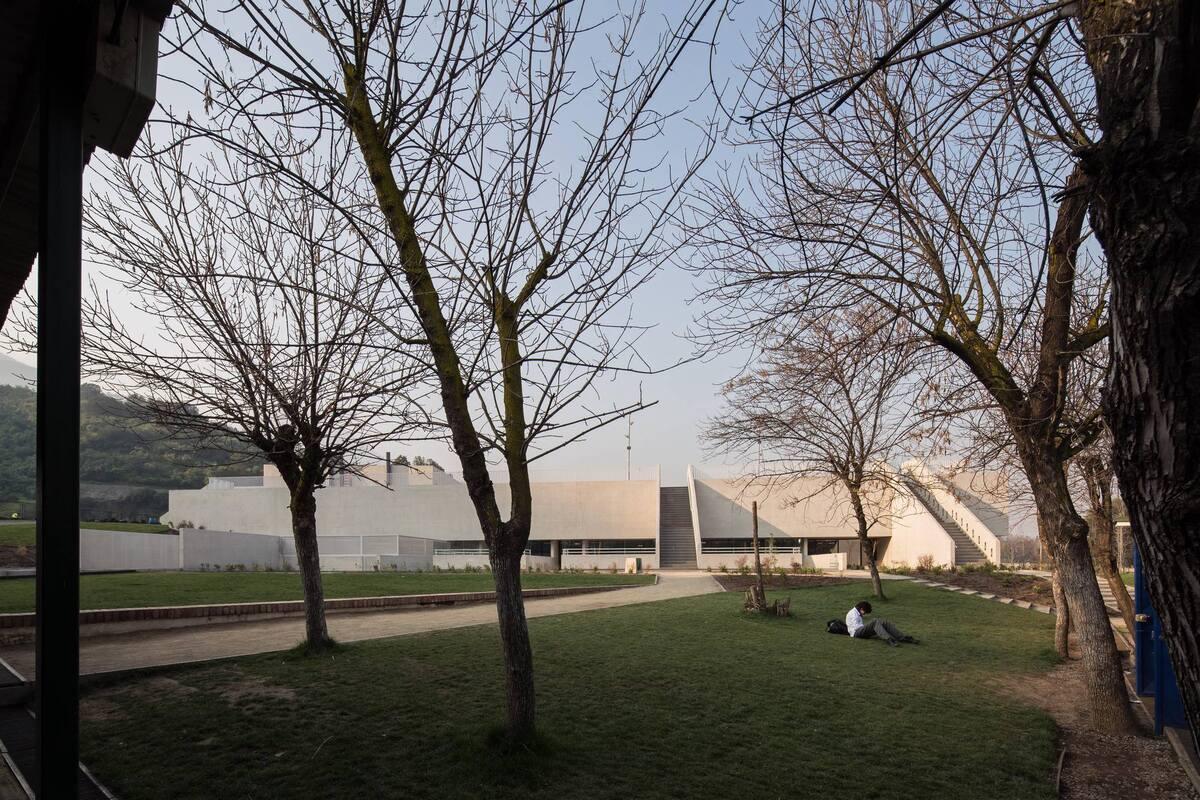

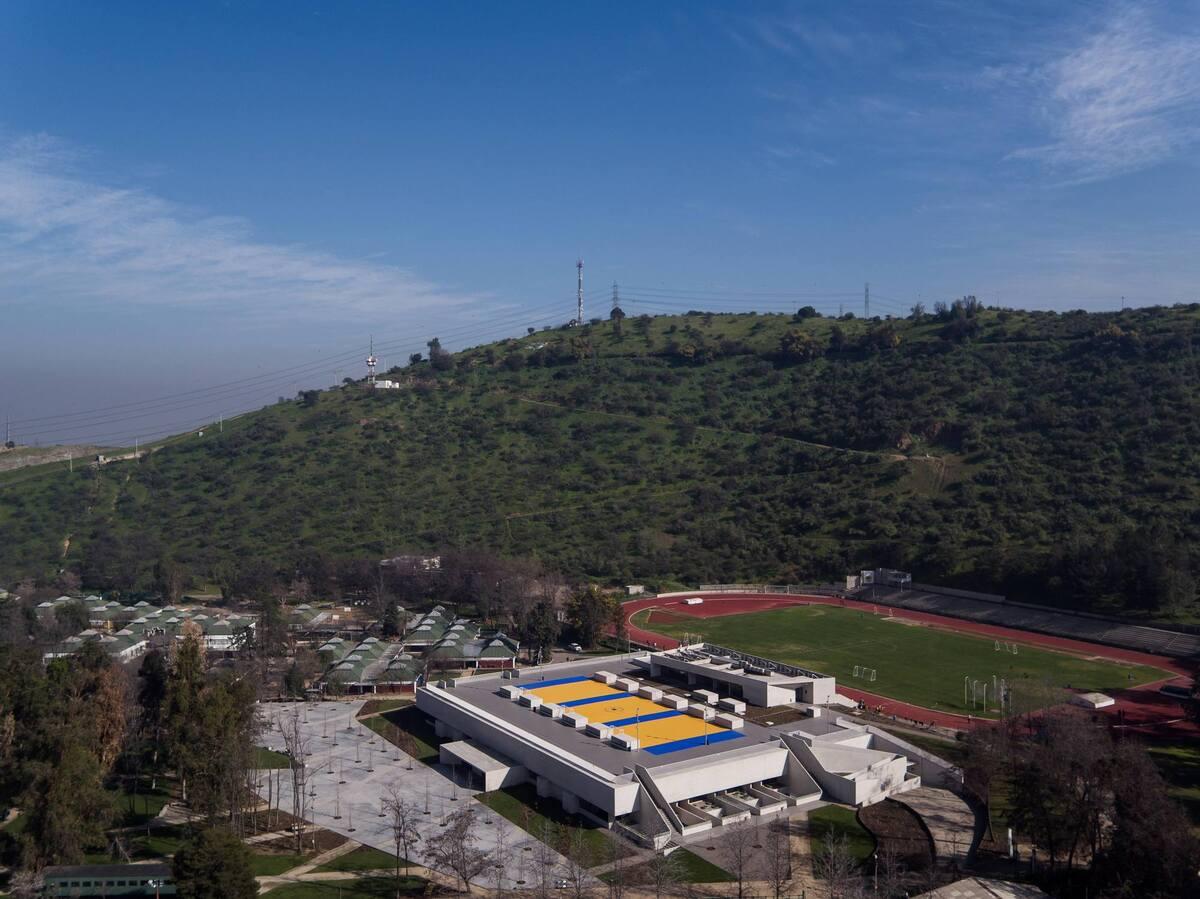

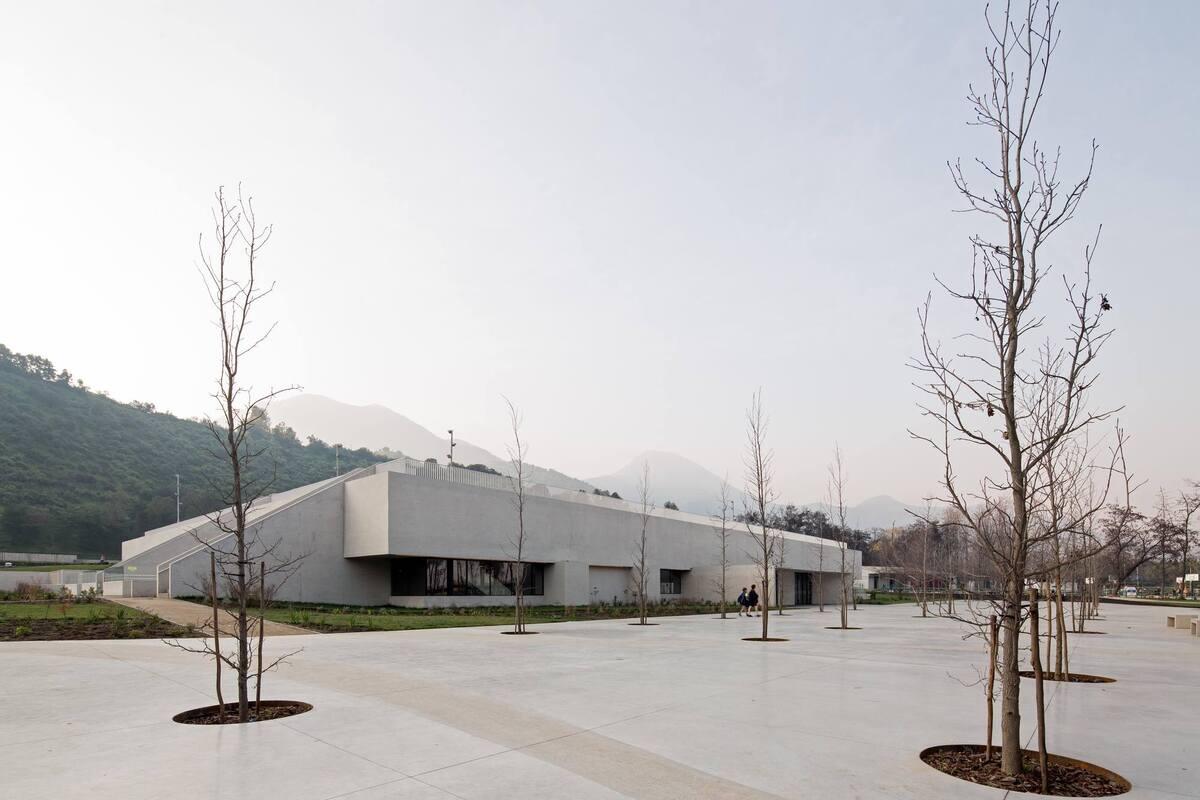

  体育馆远景

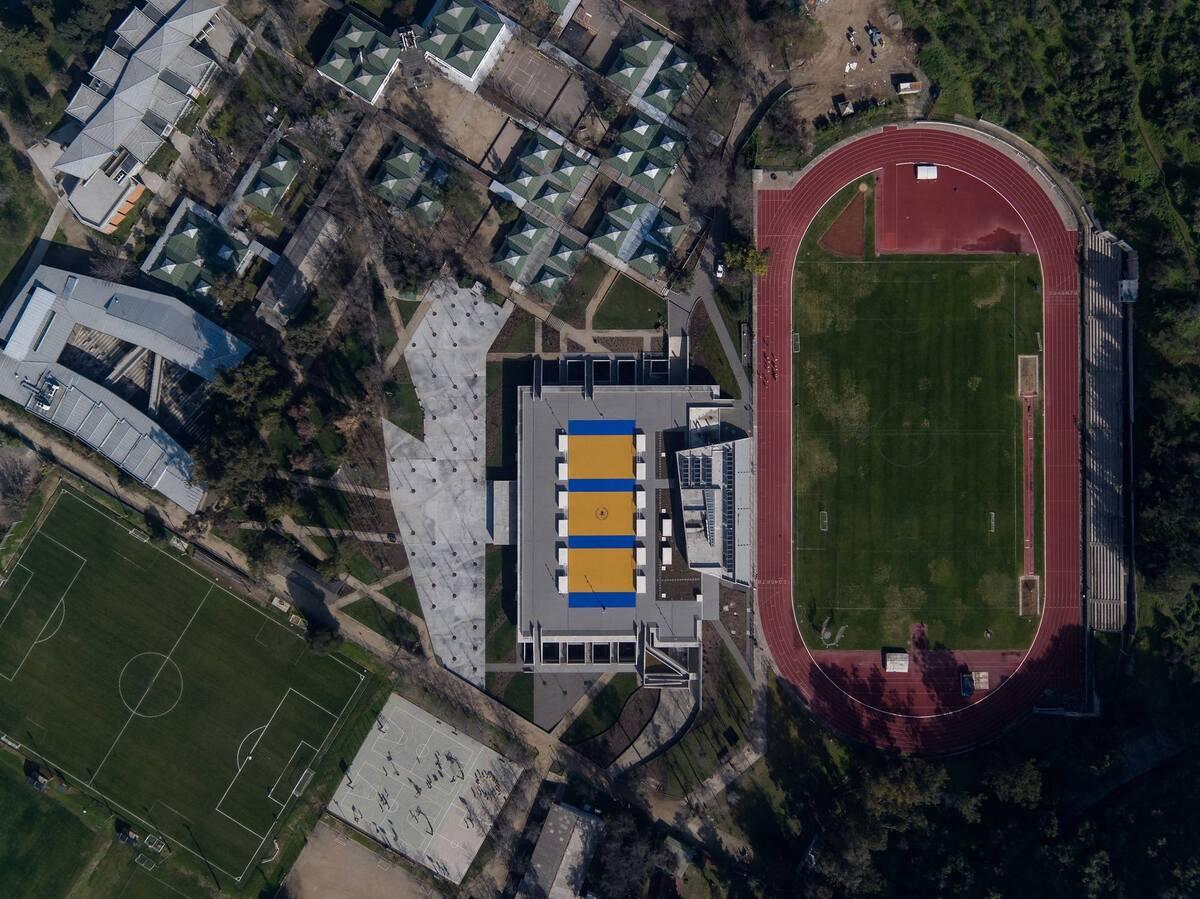

体育馆总景

设计的第一考虑要素是将设计融入校园的主风格之中,并且不破坏山的景致。为此,设计将大部分建筑埋入地下,使建筑的最大高度与原有校园建筑的屋顶保持一致。第二个构想是创造一个能够举办室内室外体育活动的建筑。为此,设计了一个巨大的屋顶(第五立面)来提供户外场地,同时更替了旧的露天平台。

总体来说,这座建筑包括一个核心区域(可用作一个球场地或三个训练场地),2500个观众席,舞台和运动训练轨道,两幢副楼(包括换衣间和保健室)。建筑的上层连接教师楼。建筑的屋顶也是这座体育馆的球场之一。
该建筑的地下部分(第六立面)通过内部庭院进行照明和通风。

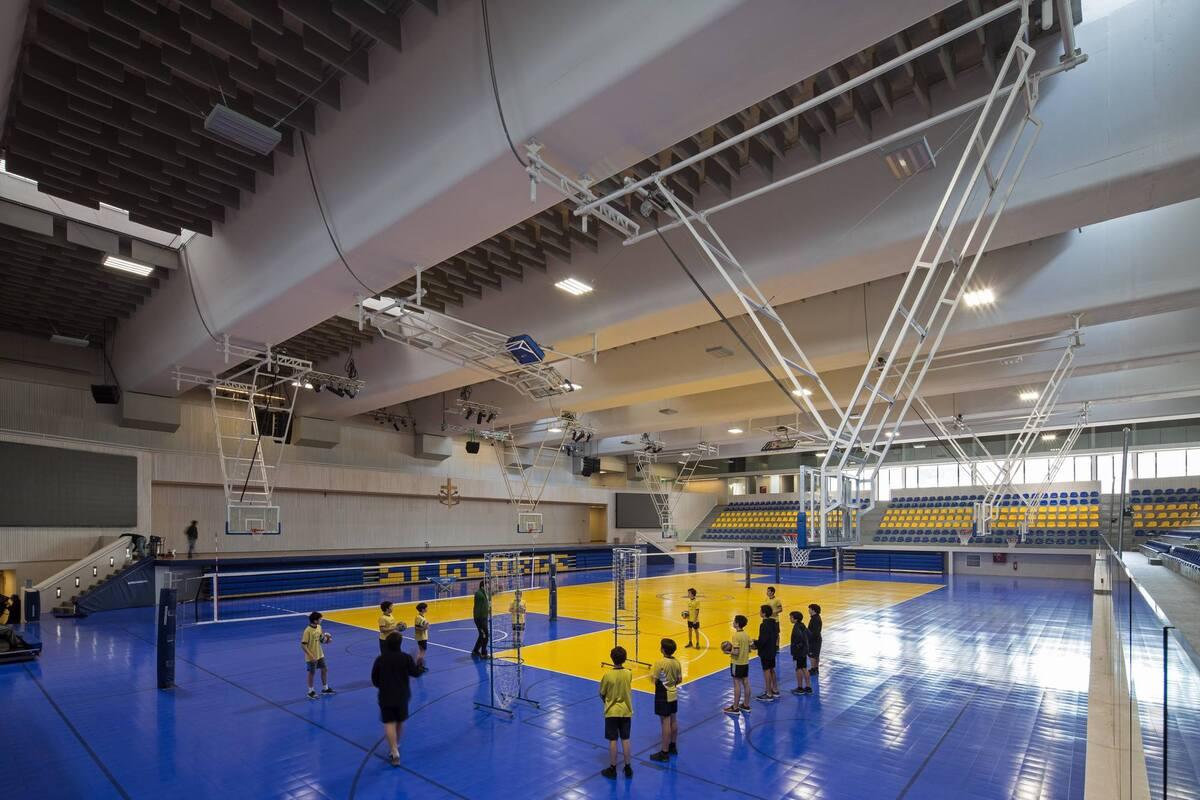

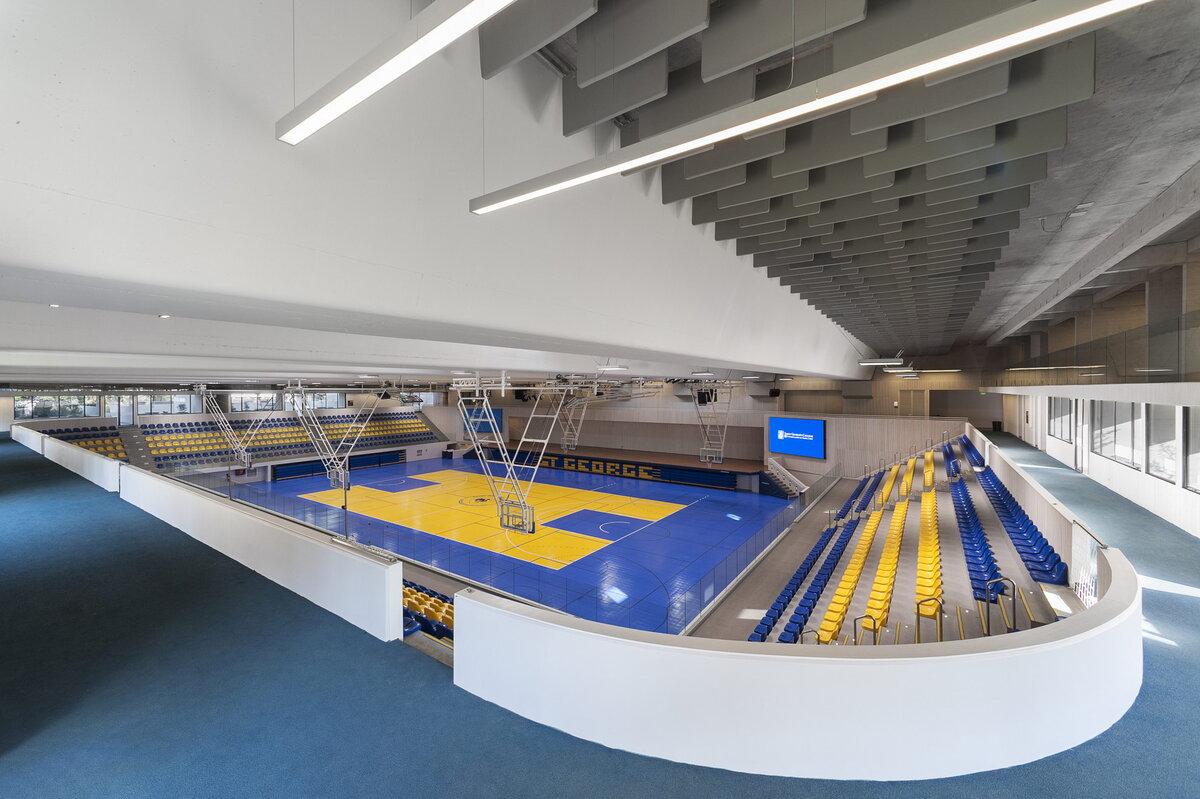

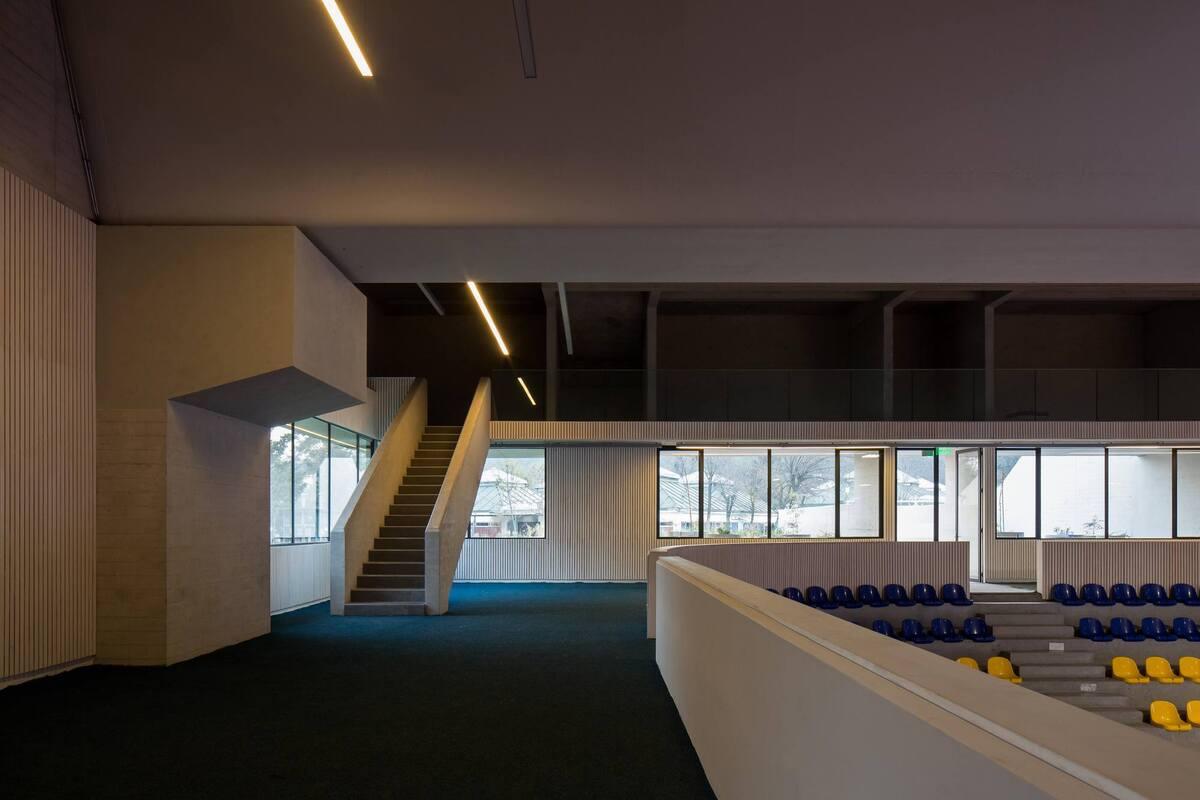

体育馆内景

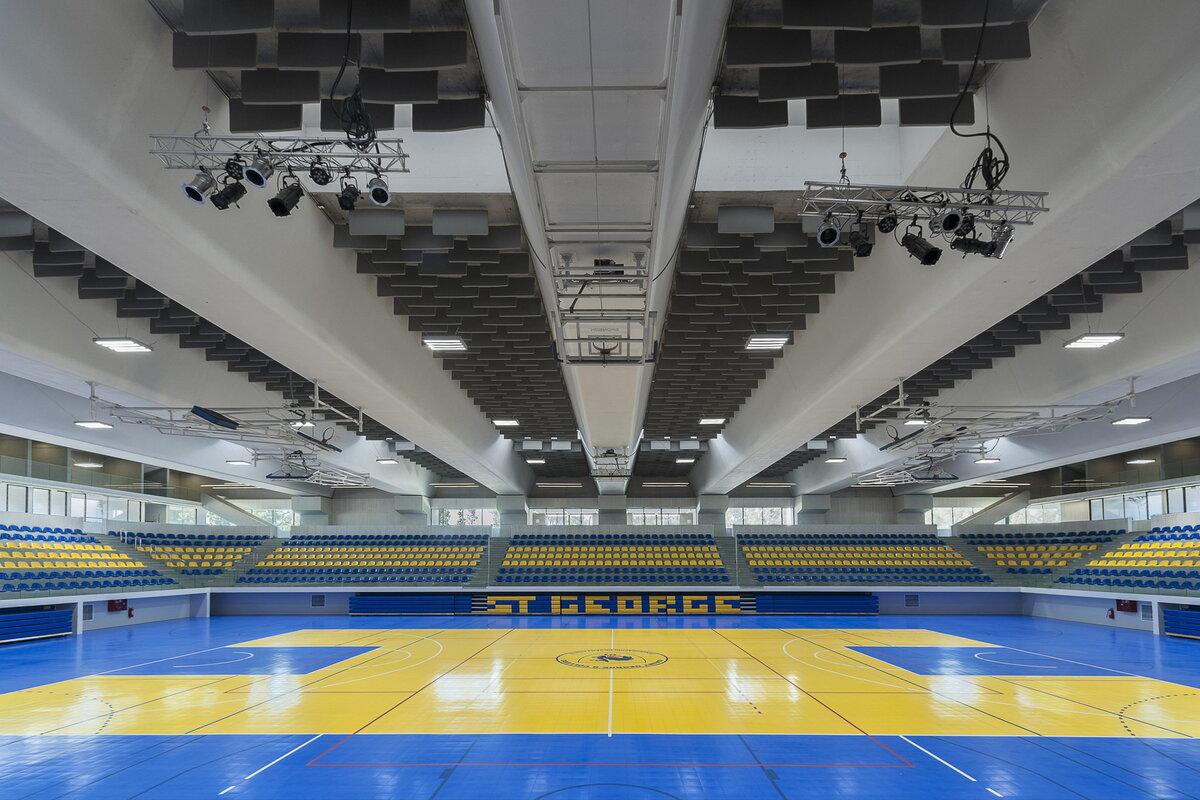

体育馆内景

建筑的地下部分深达20米,完全由钢筋混凝土建造而成。将添加二氧化钛添加进混凝土,使其可以漂白,并且能像树一样消除汽车产生的有毒气体(光催化)。为了支撑上层的球场以及创造内部空间,设计了七个50米长的箱型梁,通过一个20厘米厚的钢筋混凝土板来支撑。这些梁被分成了三段,以便运输、抬升和安装在其最终位置。这些构件是在工厂制造的预应力混凝土。这些预应力构件一旦被安置在临时支架上,它们就会被后张,进而装配成梁。


体育馆上方架构

这些构件形成了一个大体量的重要建筑。考虑到该地区的地震活动,有必要在周围设置能够承受地震带来的压力的钢筋混凝土墙。该墙以不连续的方式设置在建筑的外围,以便采光,以及楼梯和出入口的布置。

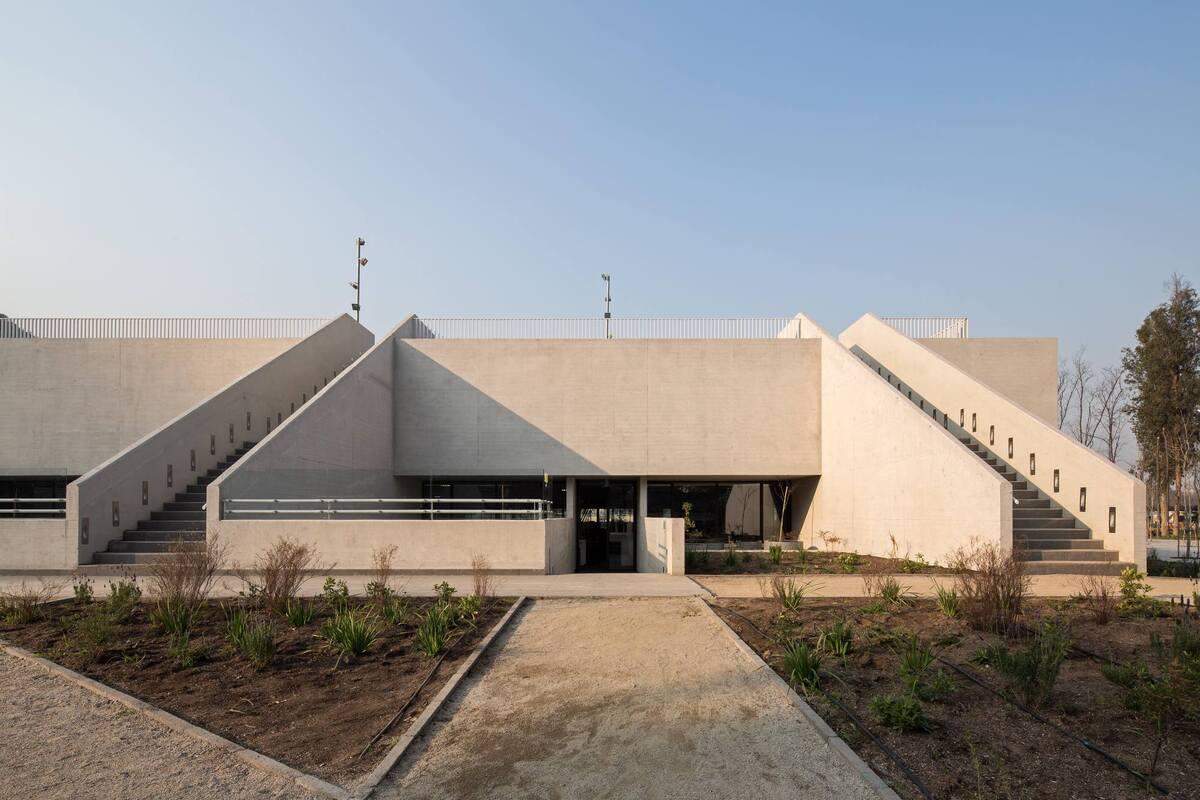

体育馆入口


体育馆出口

图纸

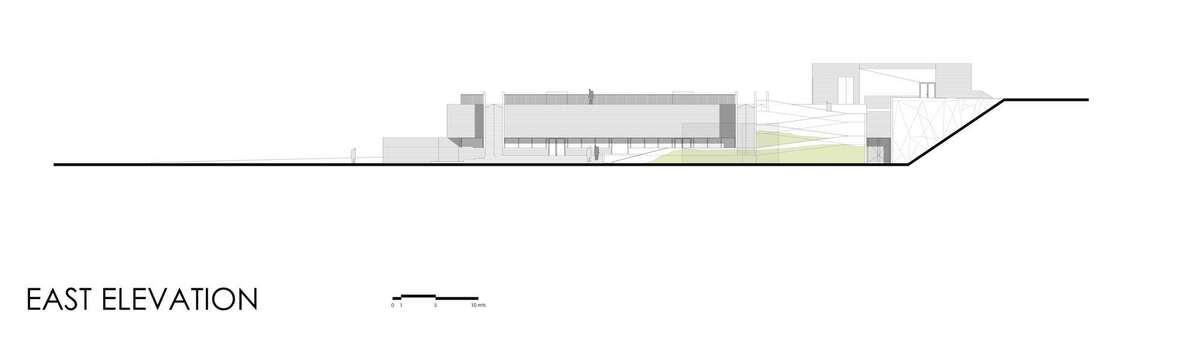

东立面

西立面

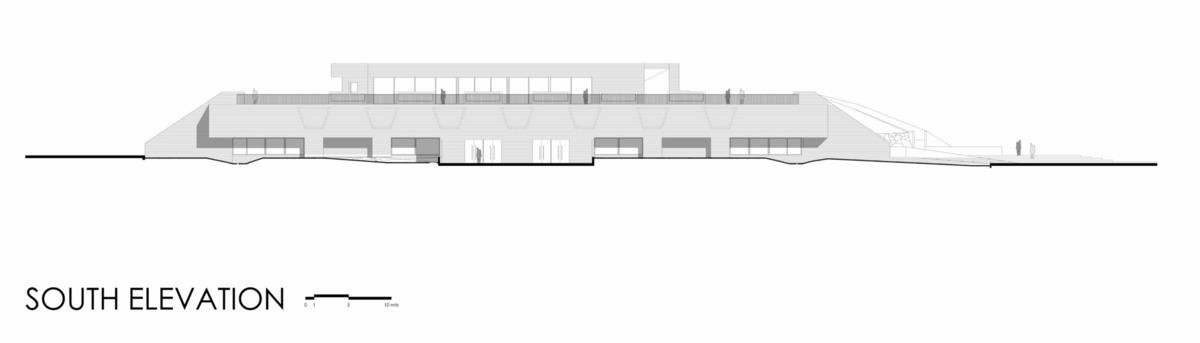

南立面

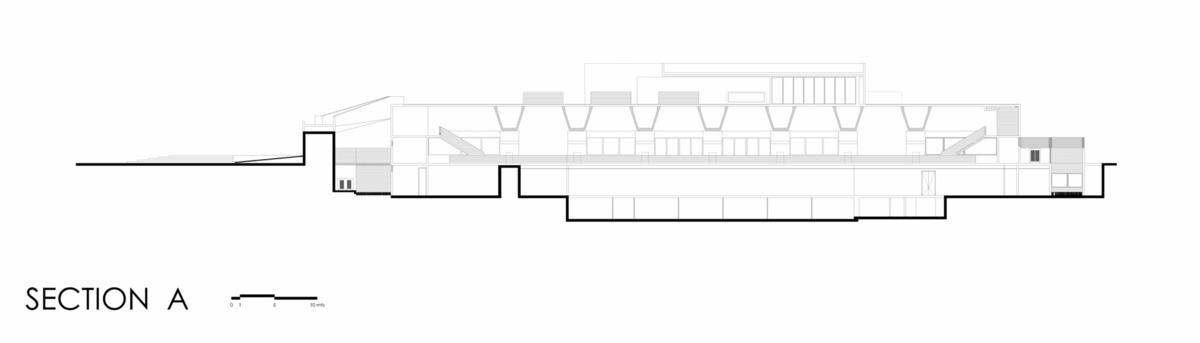

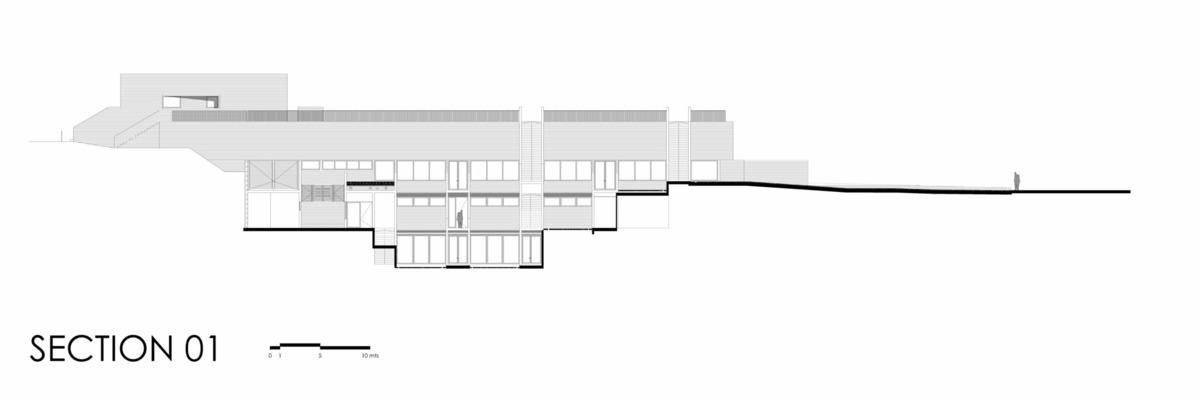

部分立面图01

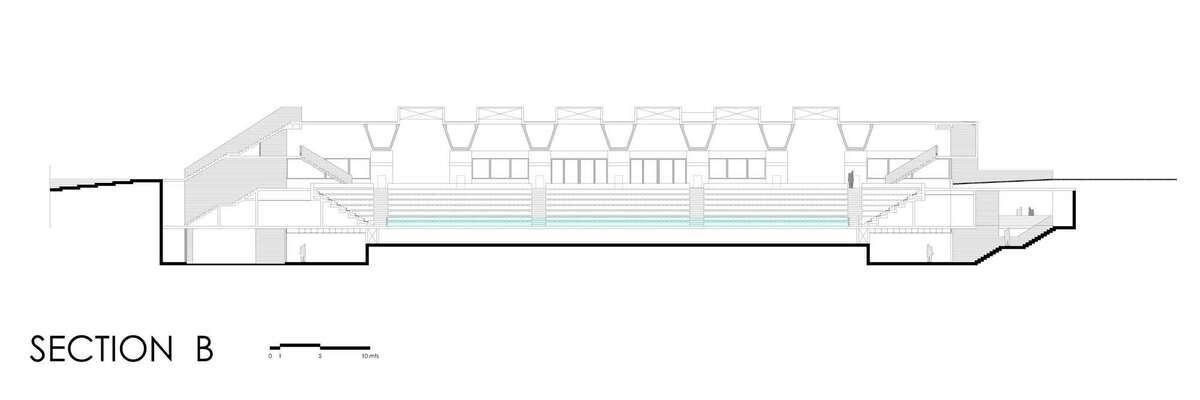

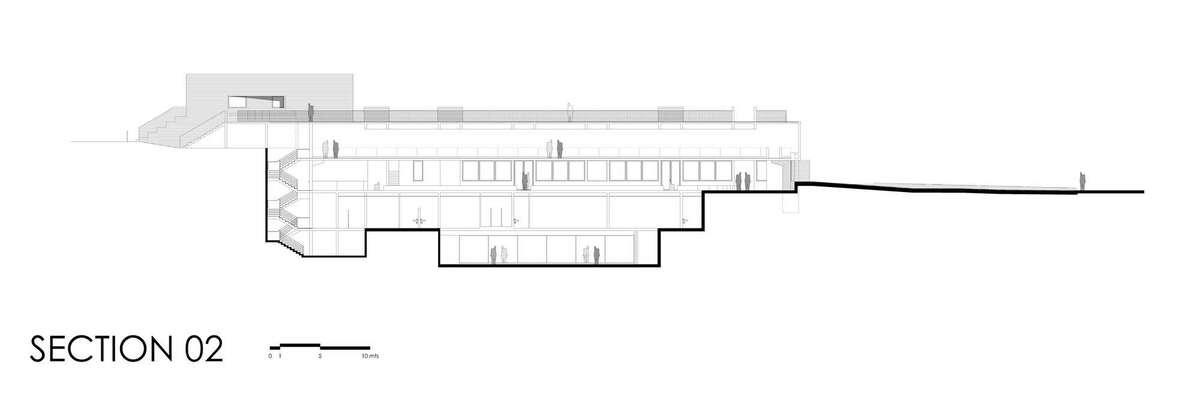

部分立面图02

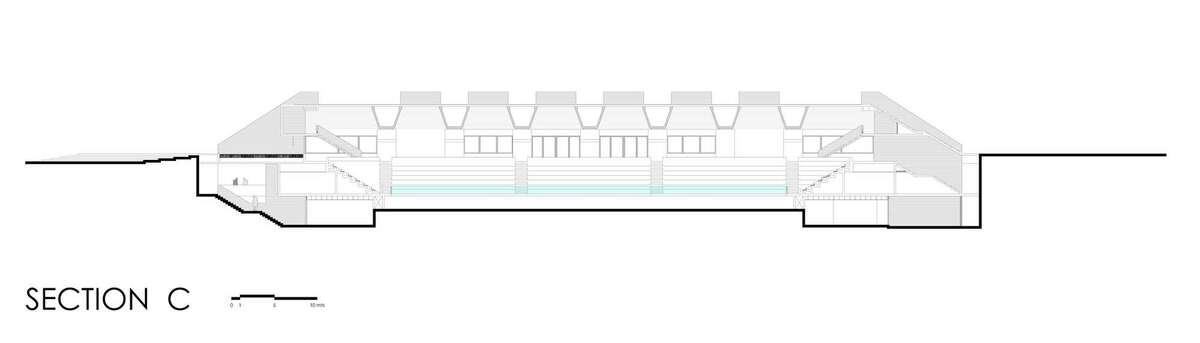

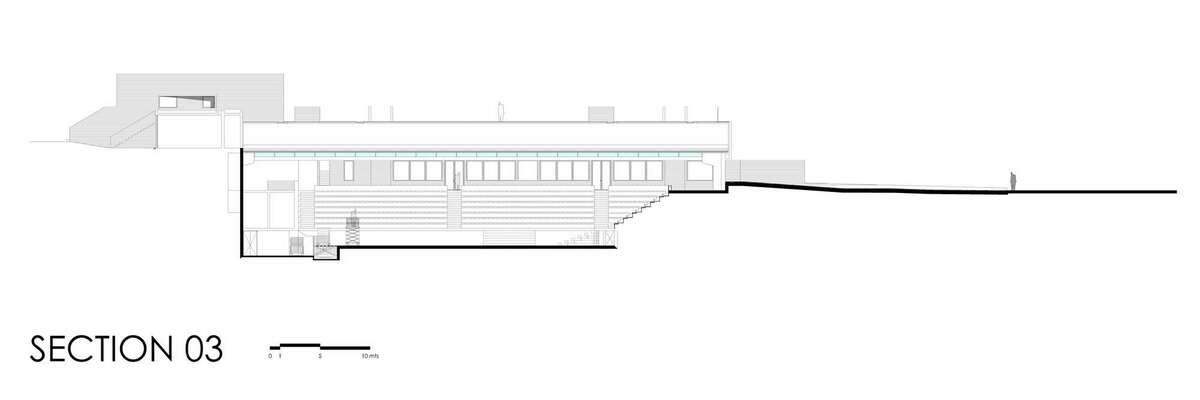

部分立面图03

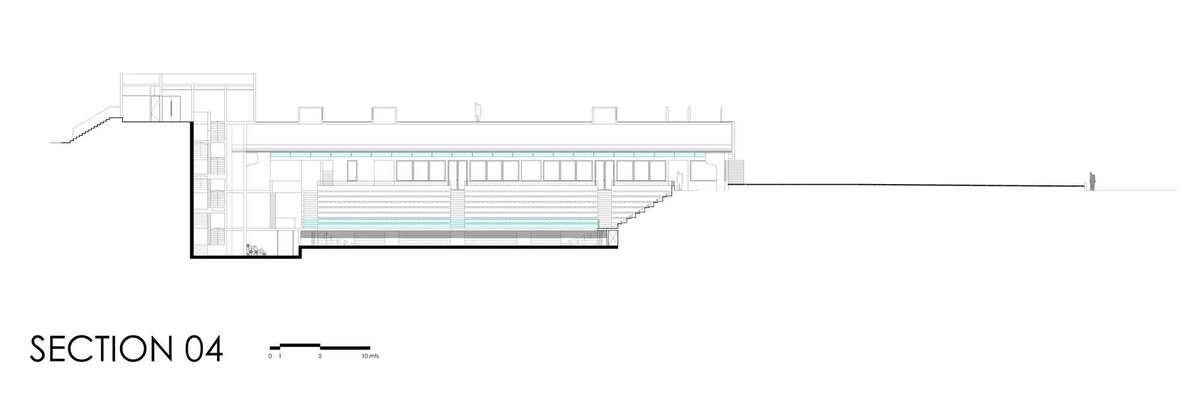

部分立面图04

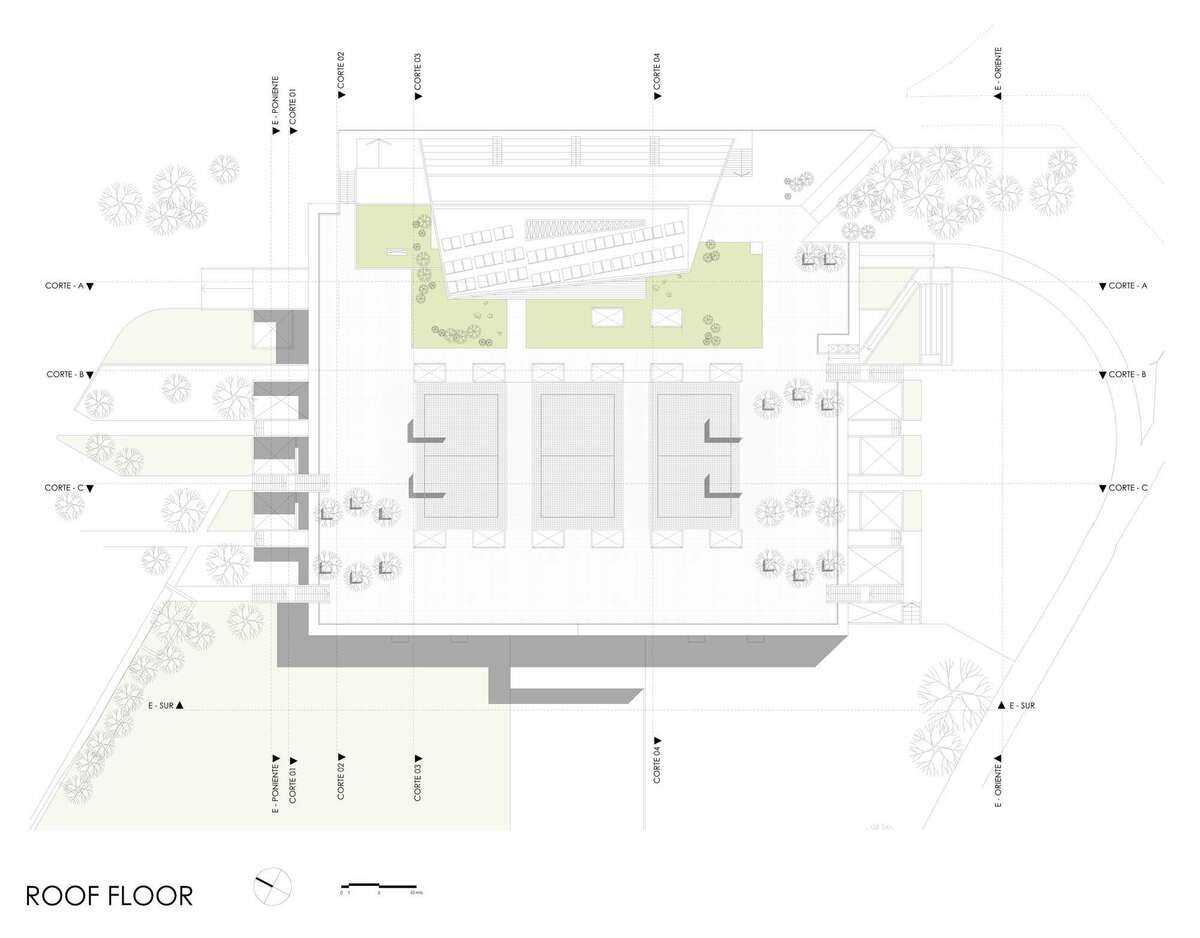

屋面地板

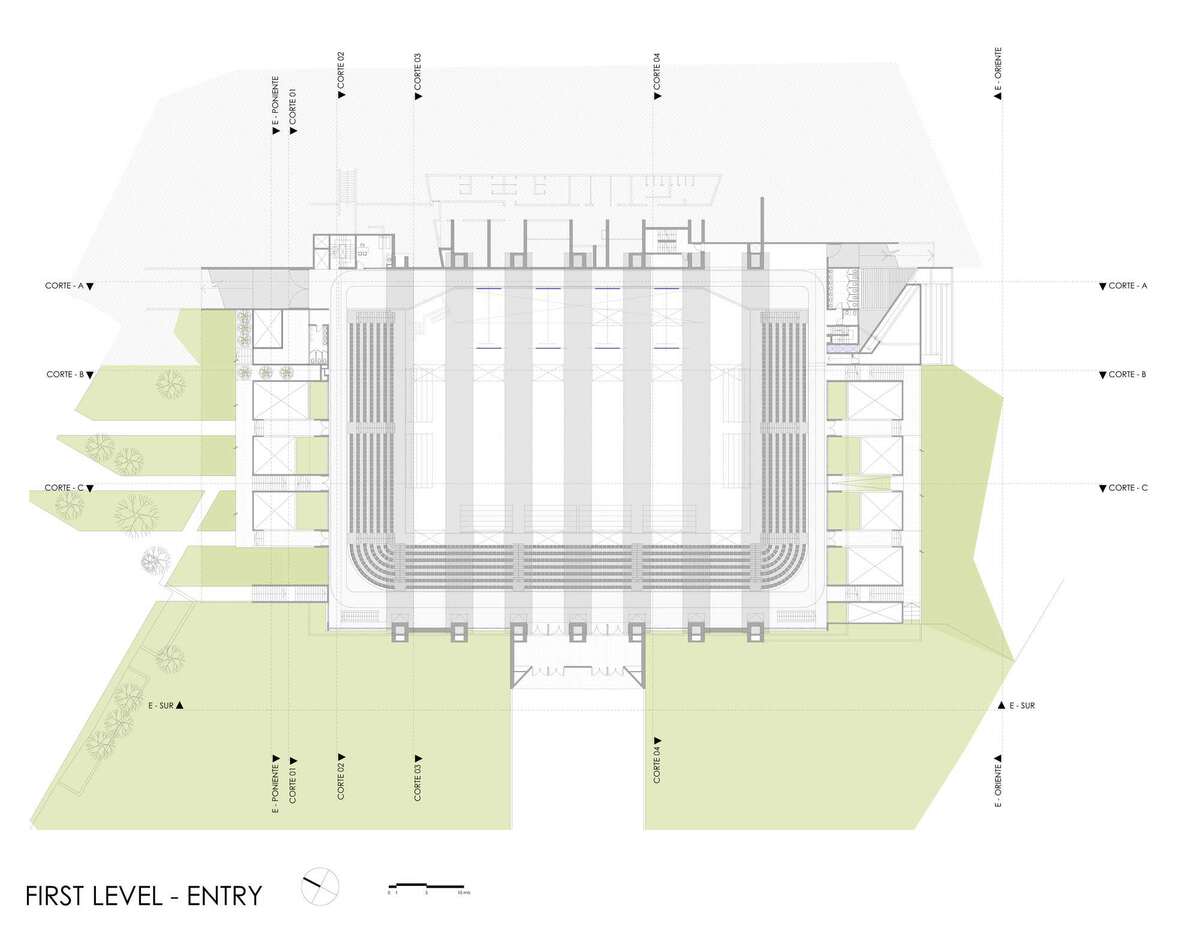

第一层入口

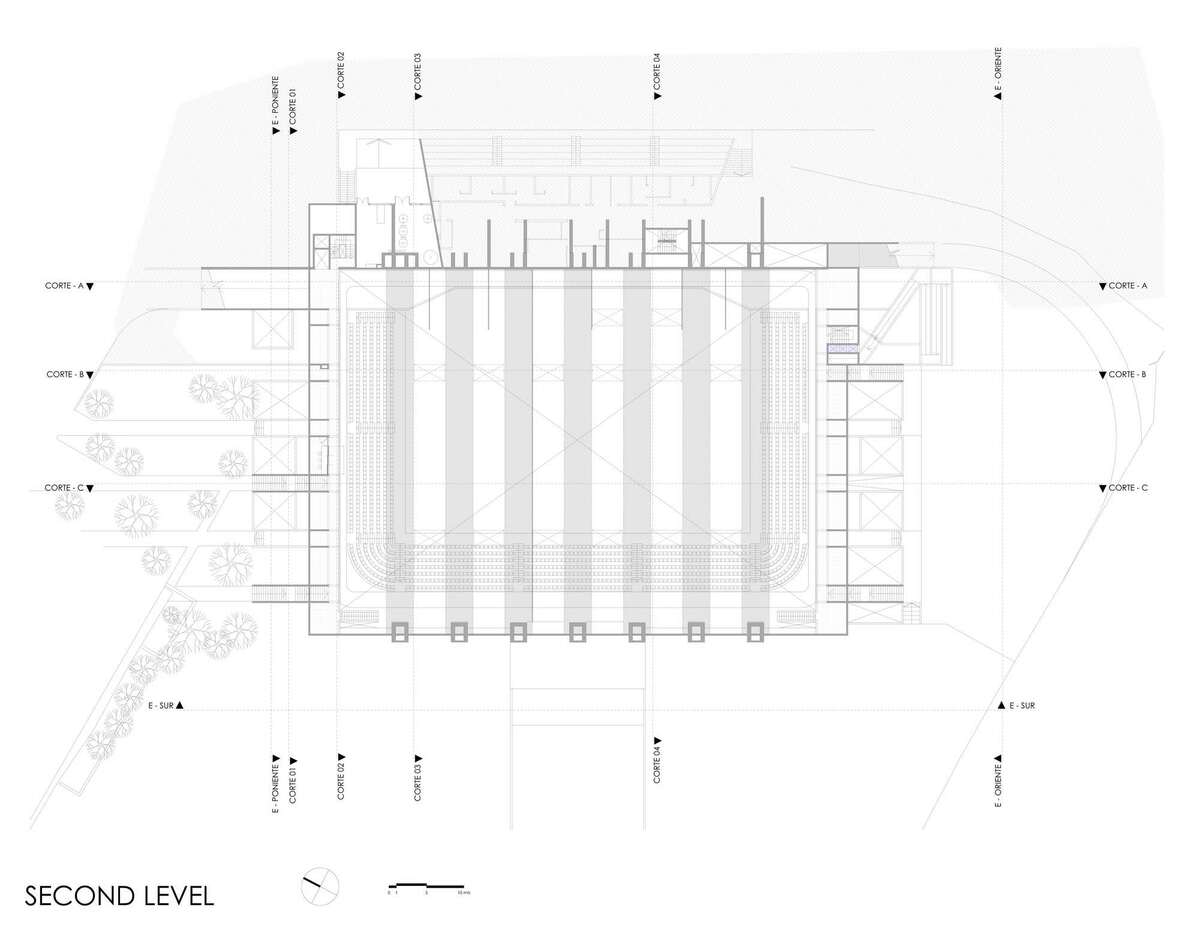

第二层

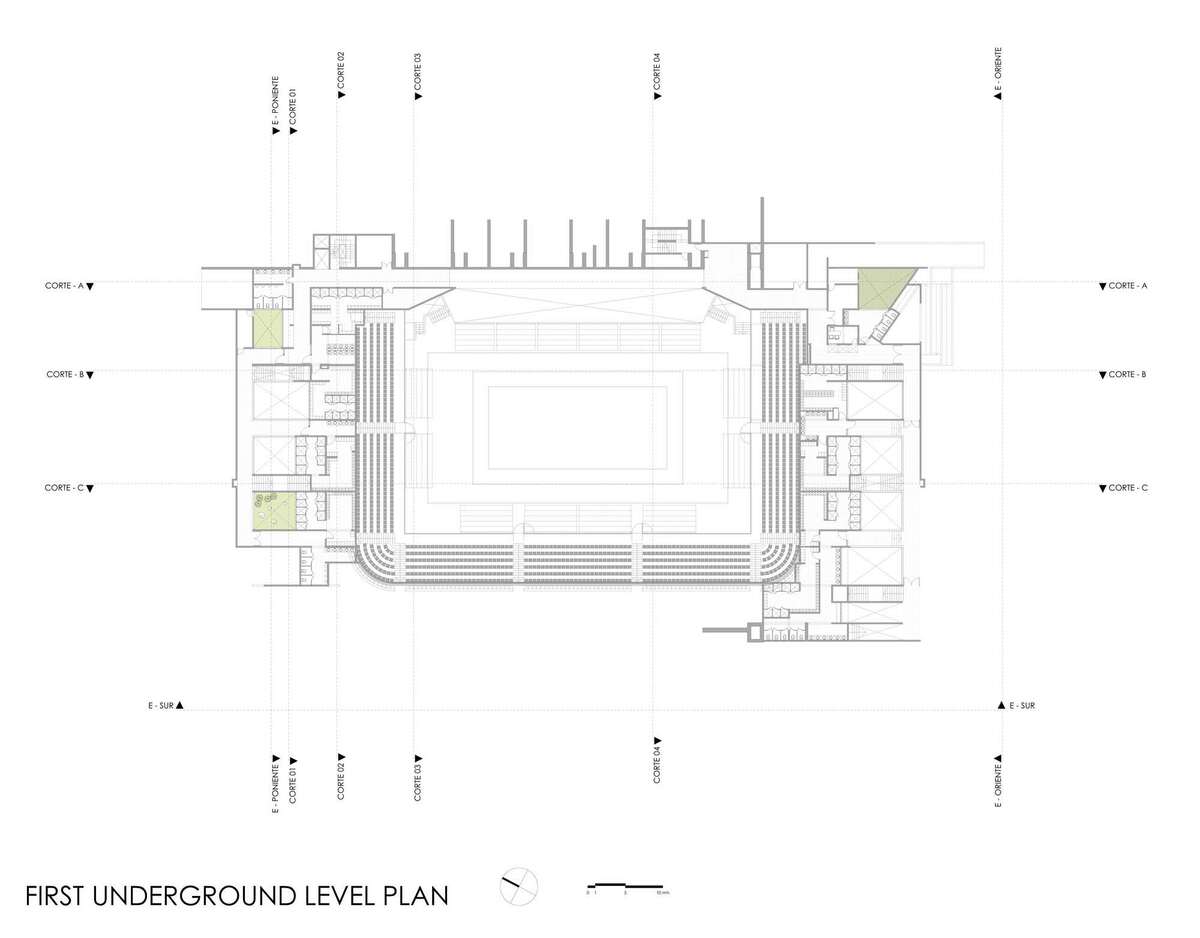

第一层地下水平平面图

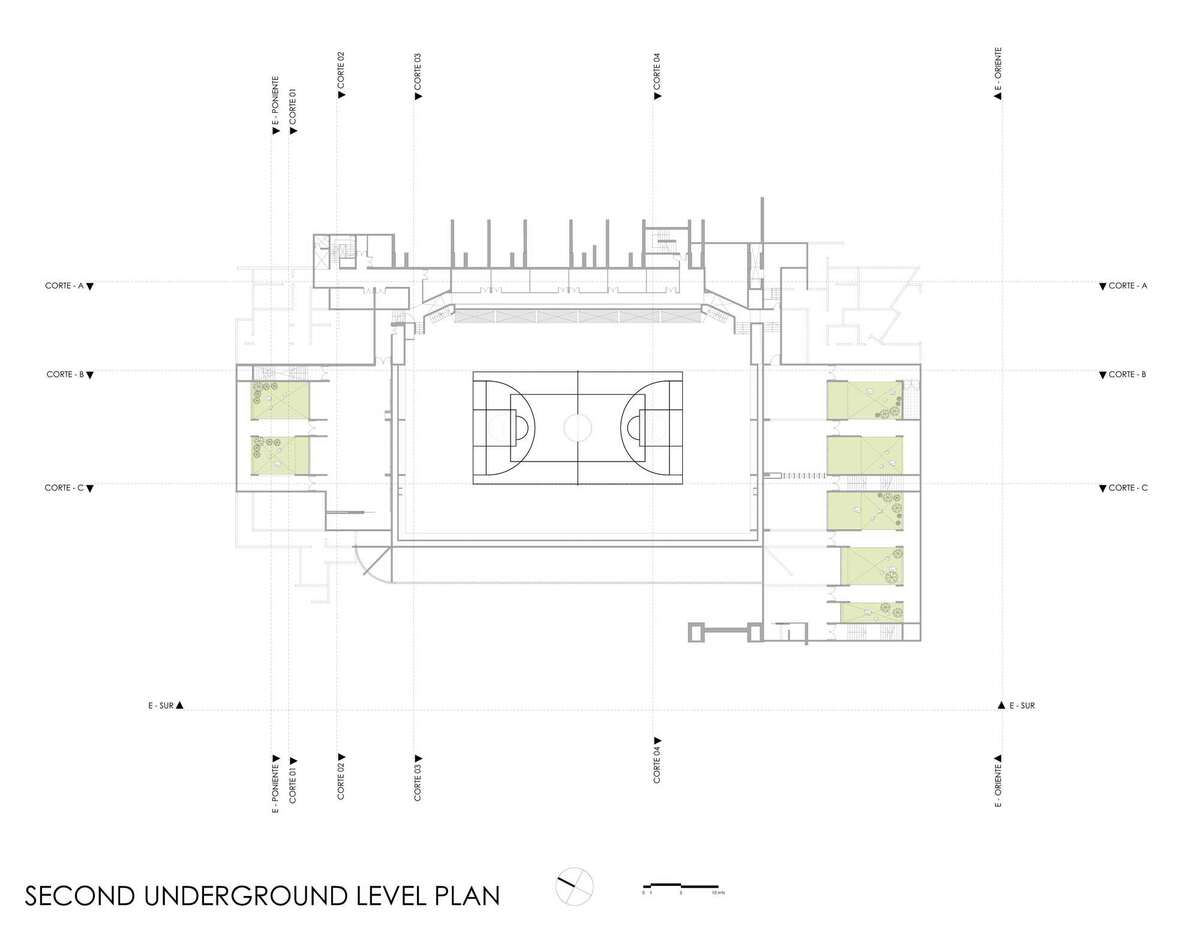

第二层地下水平平面图

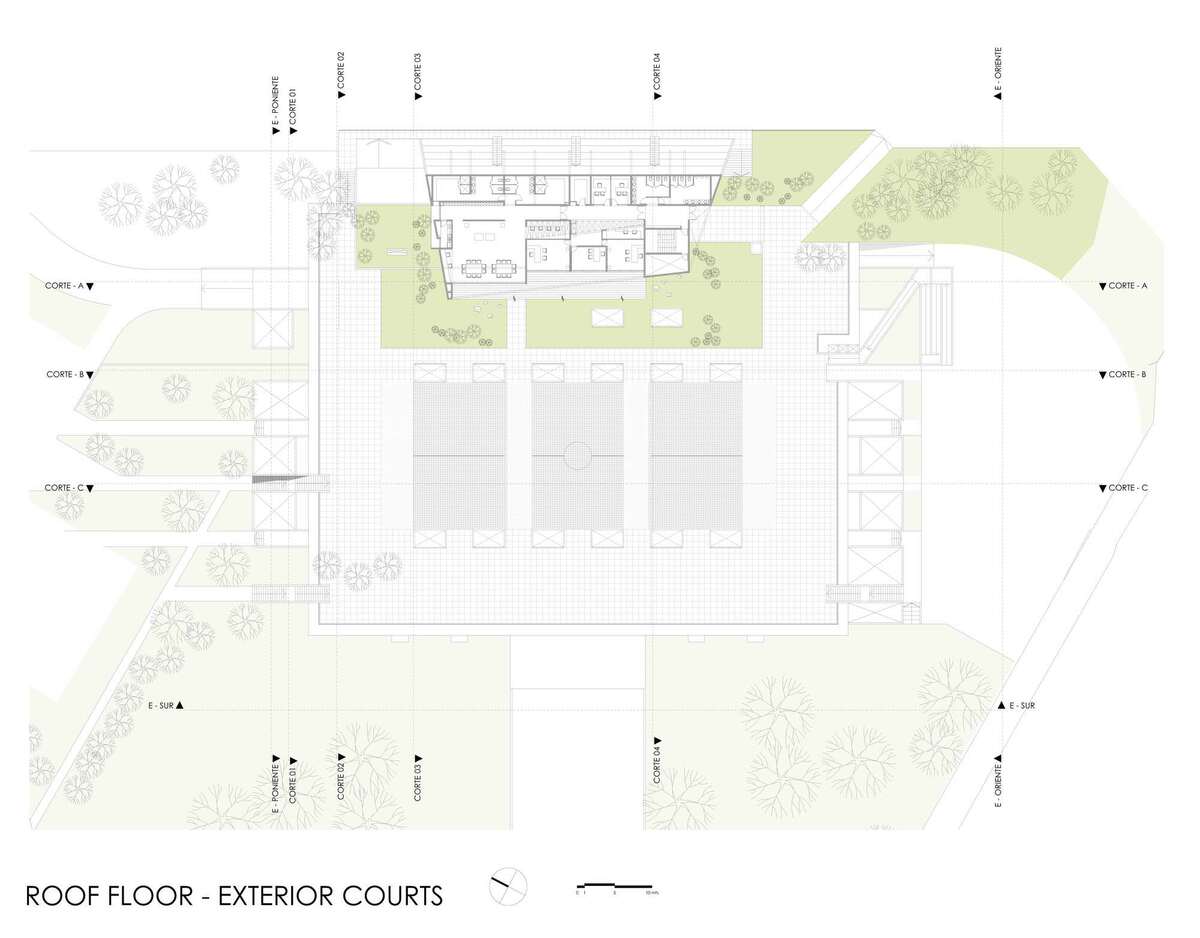

屋面地板外部庭院

项目信息
建筑设计: Gonzalo Mardones V. Arquitectos
地点: 智利,维塔库拉(Vitacura, Santiago Metropolitan Region, Chile)
建筑师: Gonzalo Mardones V., Gonzalo Mardones Falcone, M. Jesús Mardones Falcone
建筑面积: 7600.0 m2
照片版权: Nico Saieh, Skye Chapm
