立面效果图——拼贴风表现

2017.05.25 | ,
视筑工厂 视筑工厂

作者:董敬哲,林君


相比写实风的透视图与精准的平面图表现拼贴的简洁明了与富有艺术性更加耐人寻味。

上一次讲解了剖面图的制作过程这次带来立面拼贴效果的教学以及颜色的搭配。

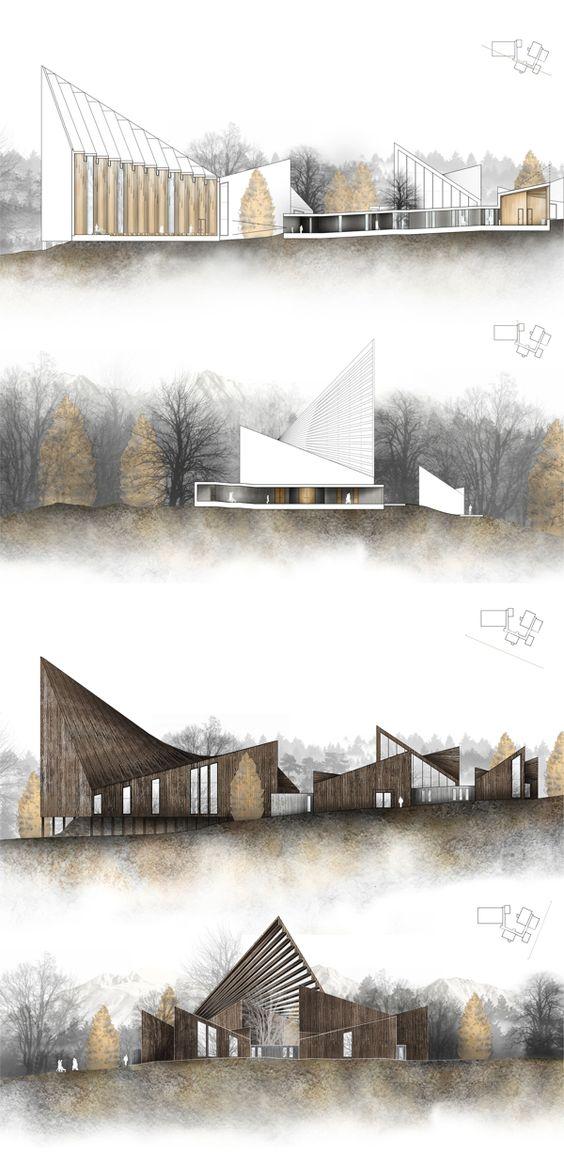

参考图的选取


Torres-.-Saldivia-.-Castillo-.-Soto-.-Igor-.-Dispositivo-habitacional-de-ocio-intermitente-1-1200x1697.jpg

参考图的选取非常重要,多浏览这种风格的图对自己出图的配色和构图都有很大帮助。

分析以上立面图特点

1·基础是线稿

2·有材质的表达

3·引入光影

4·手绘表现强烈

5·构图和色彩深沉

素材准备

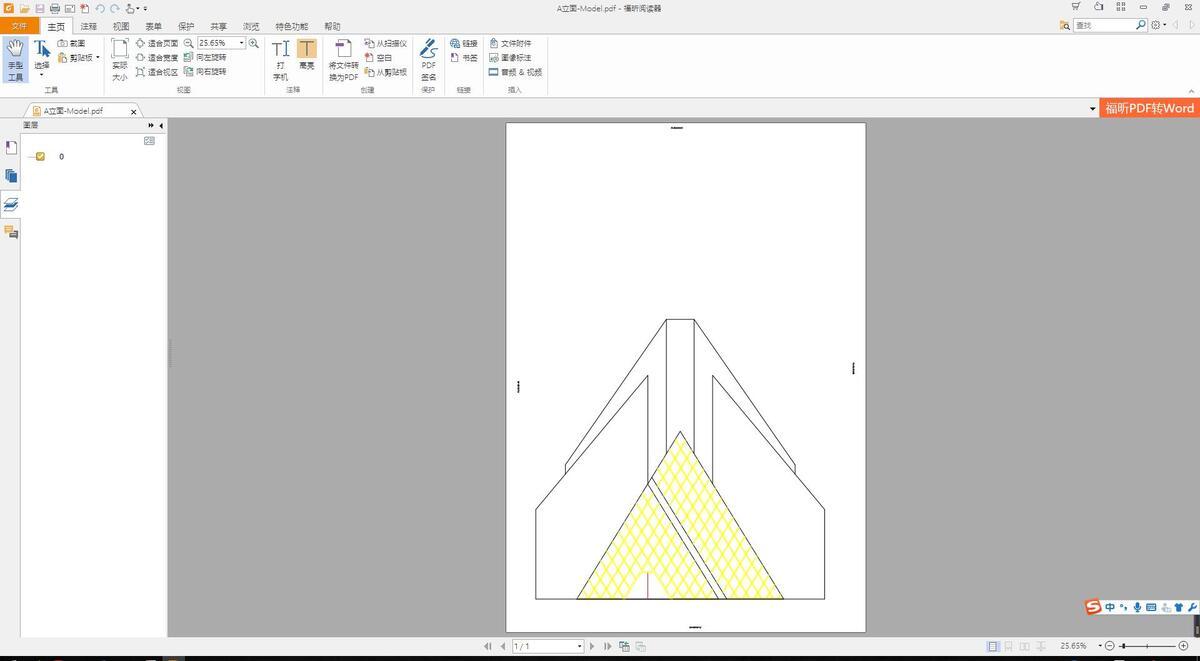

线稿pdf

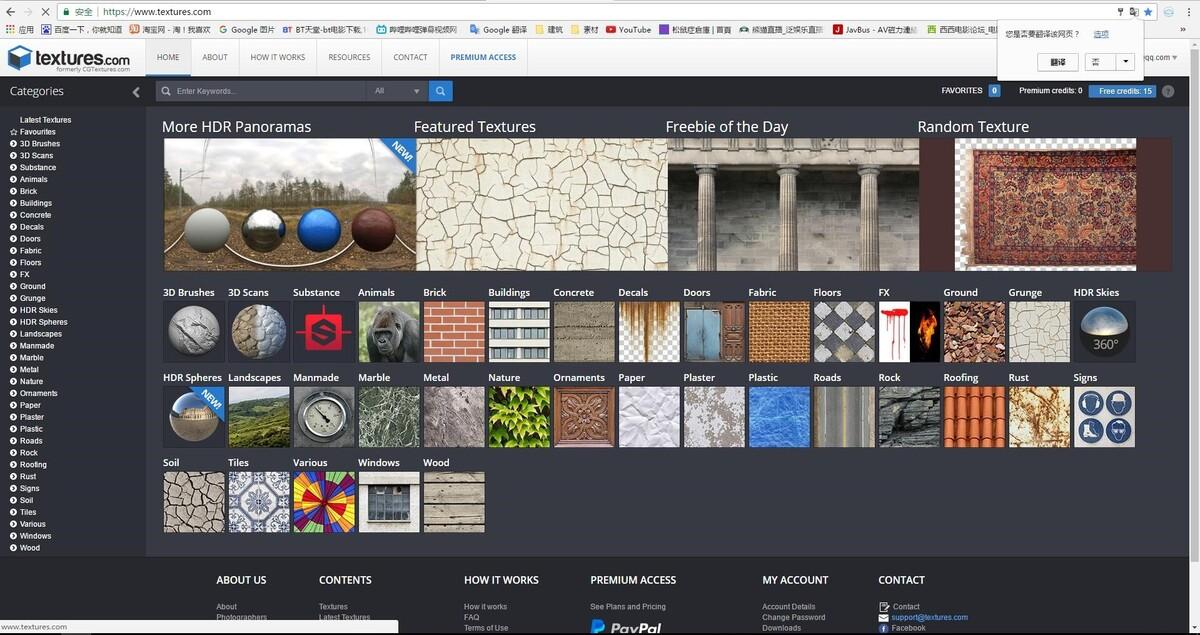

贴图 texture网站上找到喜欢的贴图(不需要翻墙)。


开始制作

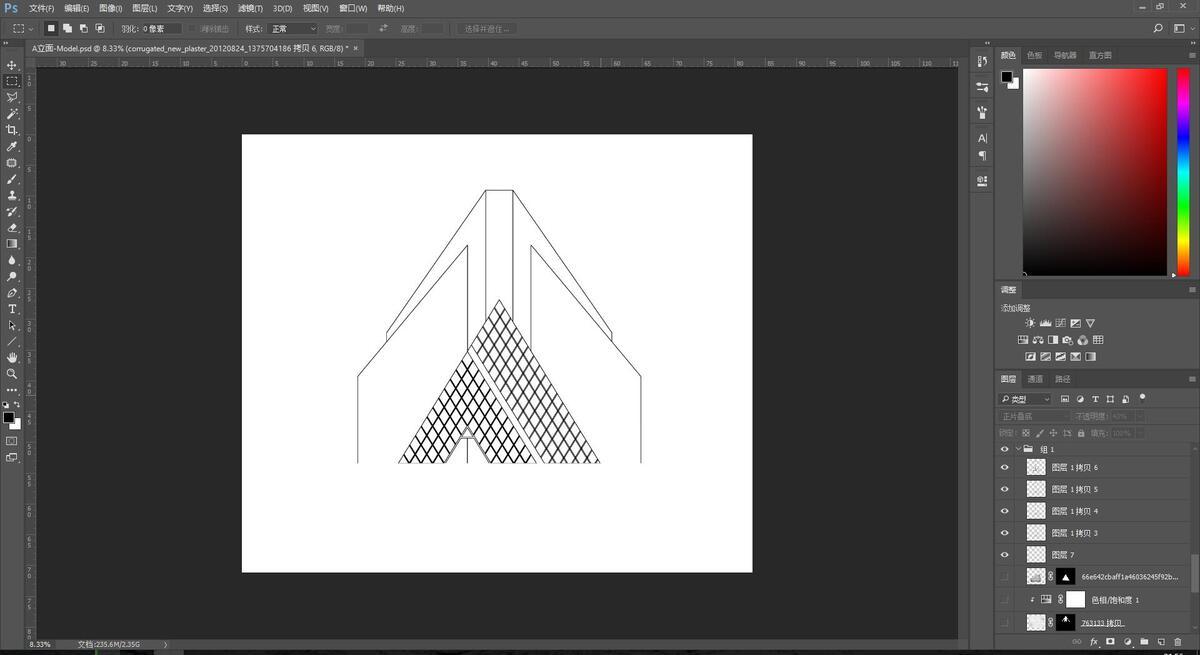

将线稿pdf导入ps中。


配色上我选择饱和度比较低的颜色这样画面不会太跳比较沉稳

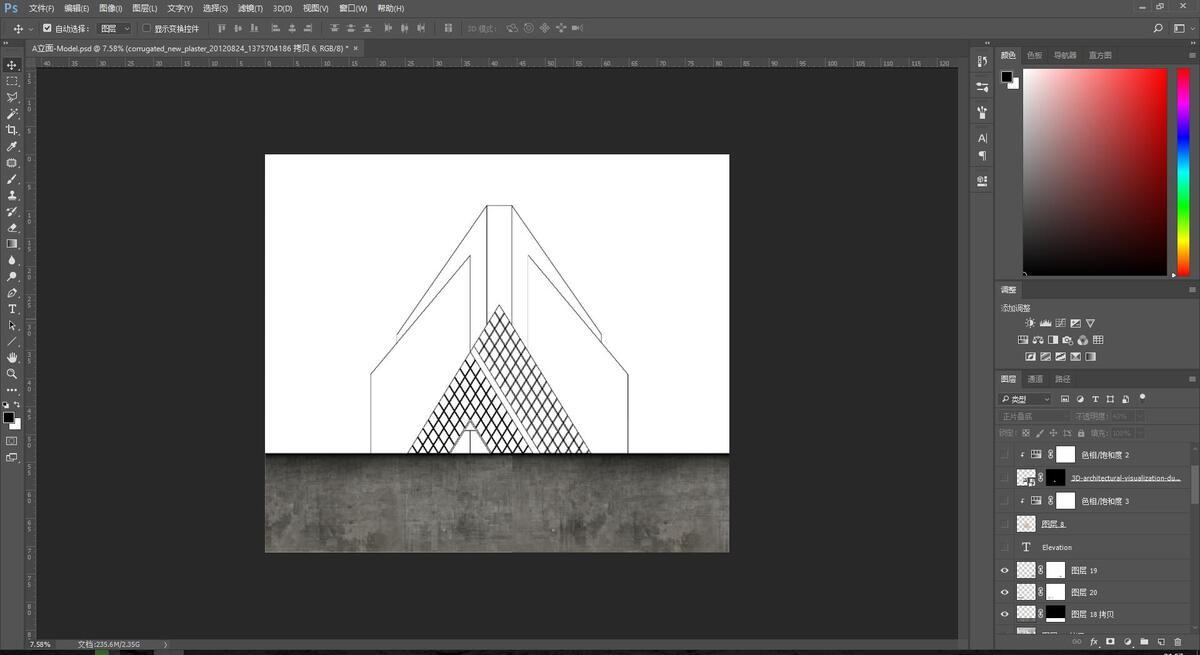

把准备好的地面的贴图放在画布最下端,构成大地。

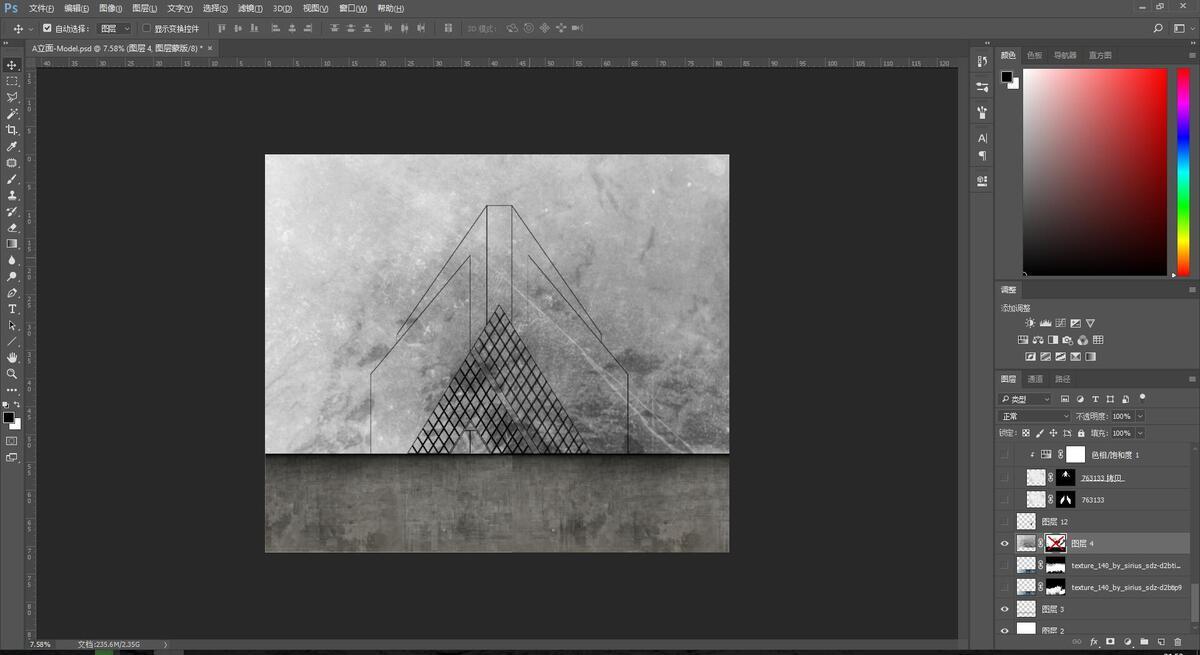

天空部分我选择了如下贴图但由于颜色有点跳所以在PS中褪色。


缩放在合适位置构成天空

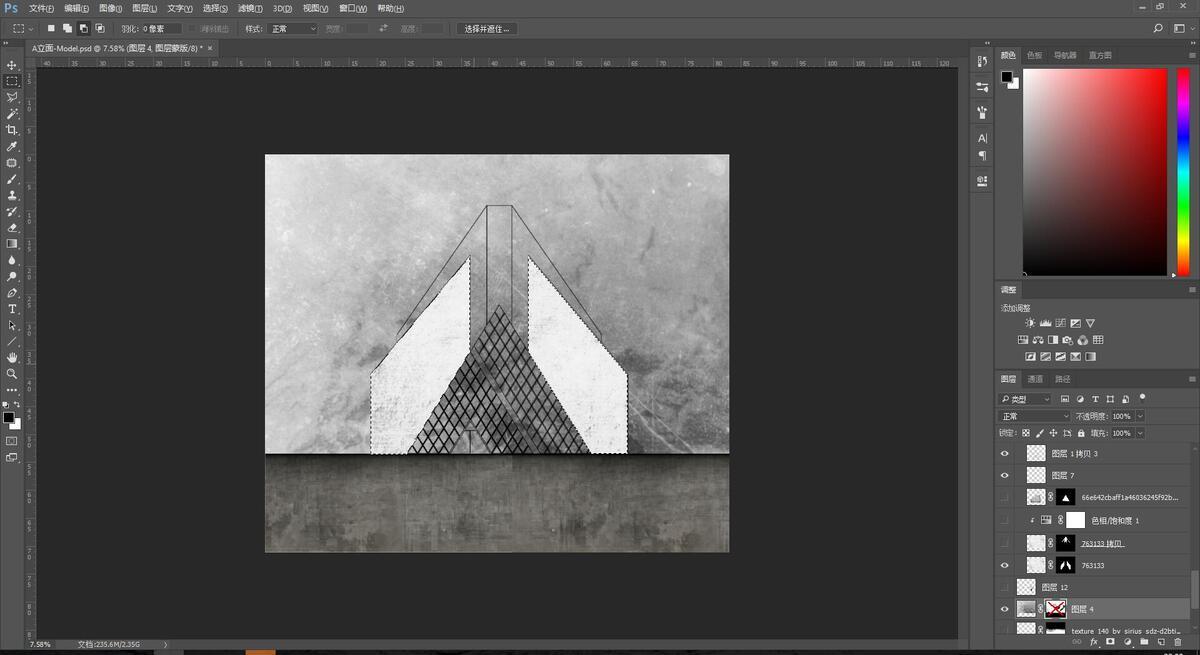

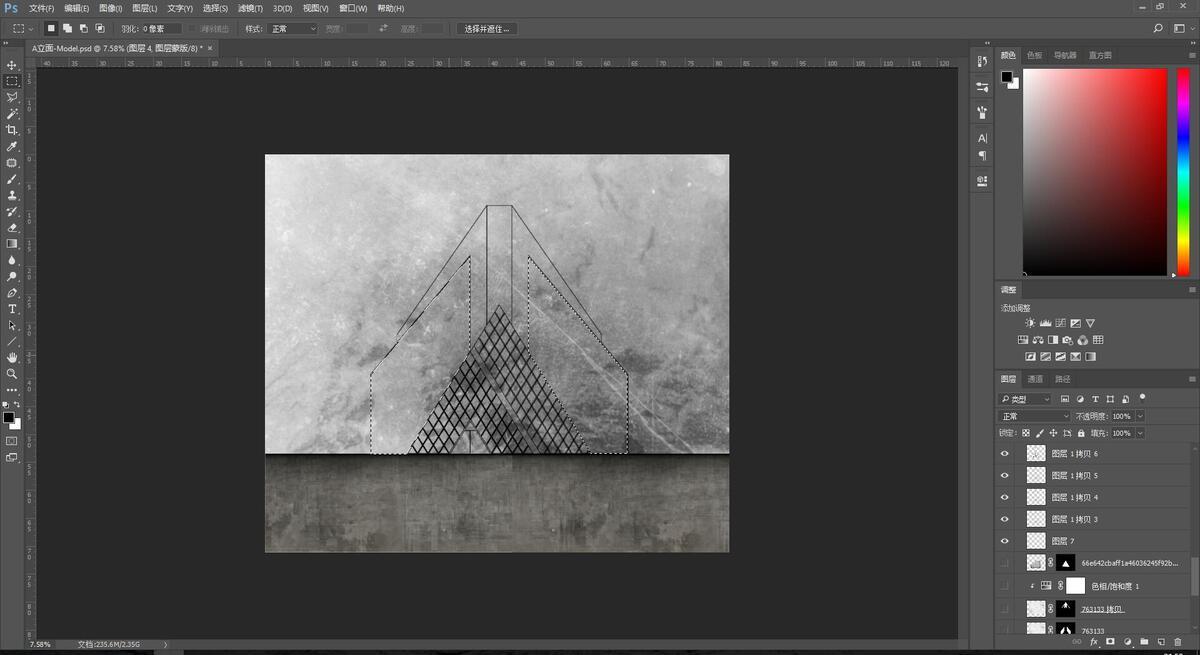

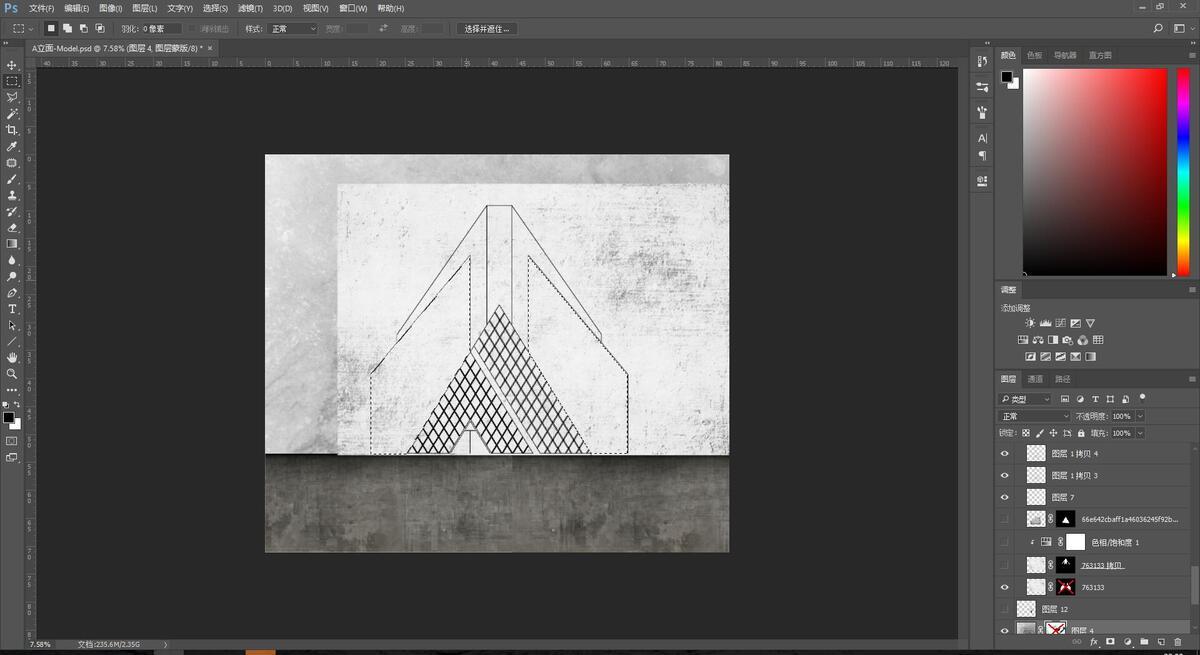

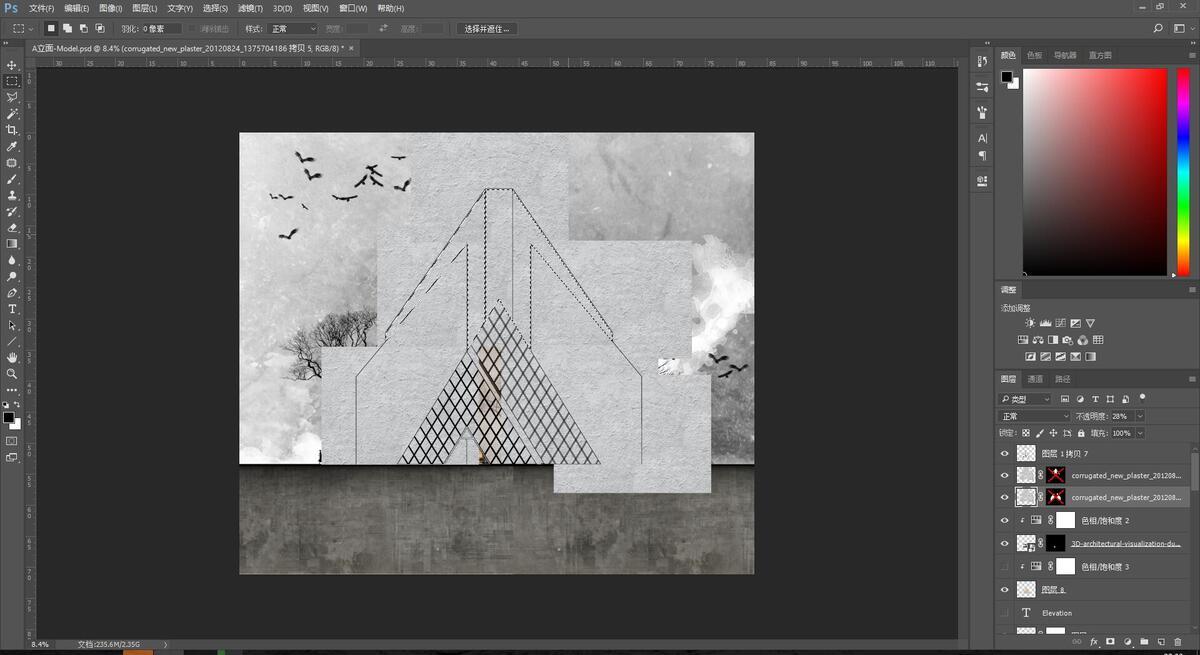

材质赋予1.选中线稿图层,用魔棒,选取墙面的部分。


2.储存选取,把墙面的贴图导入,选好位置,载入选区。


创建蒙版。


相同的操作将上部分墙制作完成。

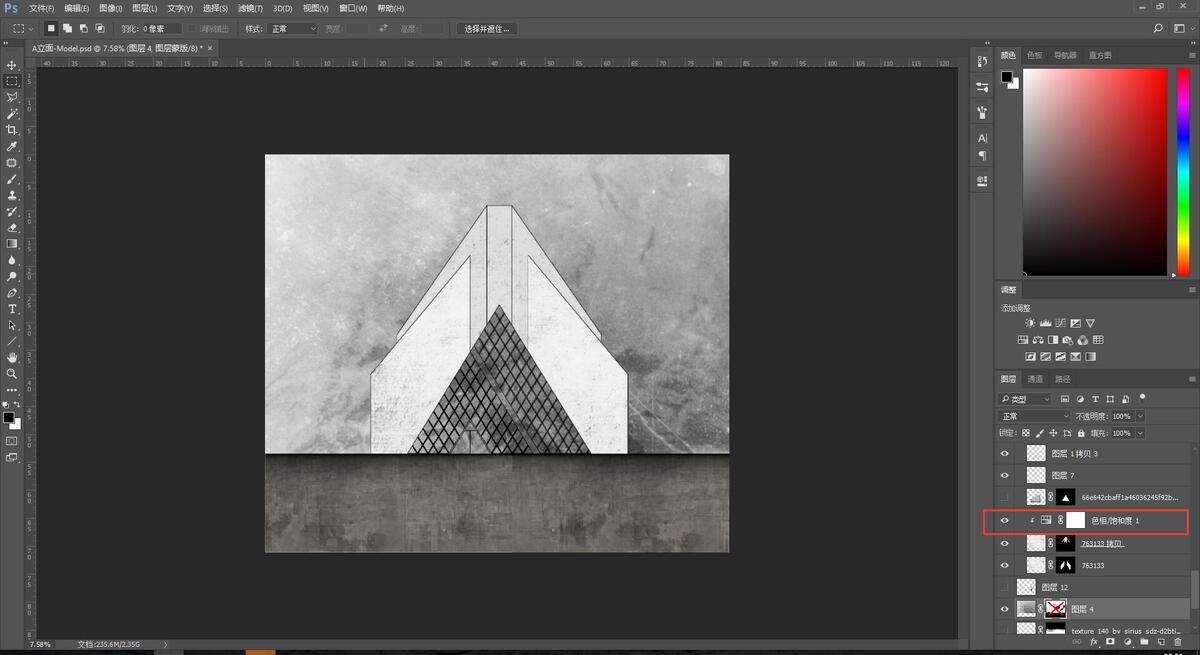

由于上部分墙在后面所以创建一层色相饱和度图层创建剪切蒙版只对上部分墙的图层生效是后面墙饱和度降低。


发现墙面的纹理不够明显加了一层凹凸丰富的贴图相同的方法,储存选取,导入图,载入选区,创建蒙版。

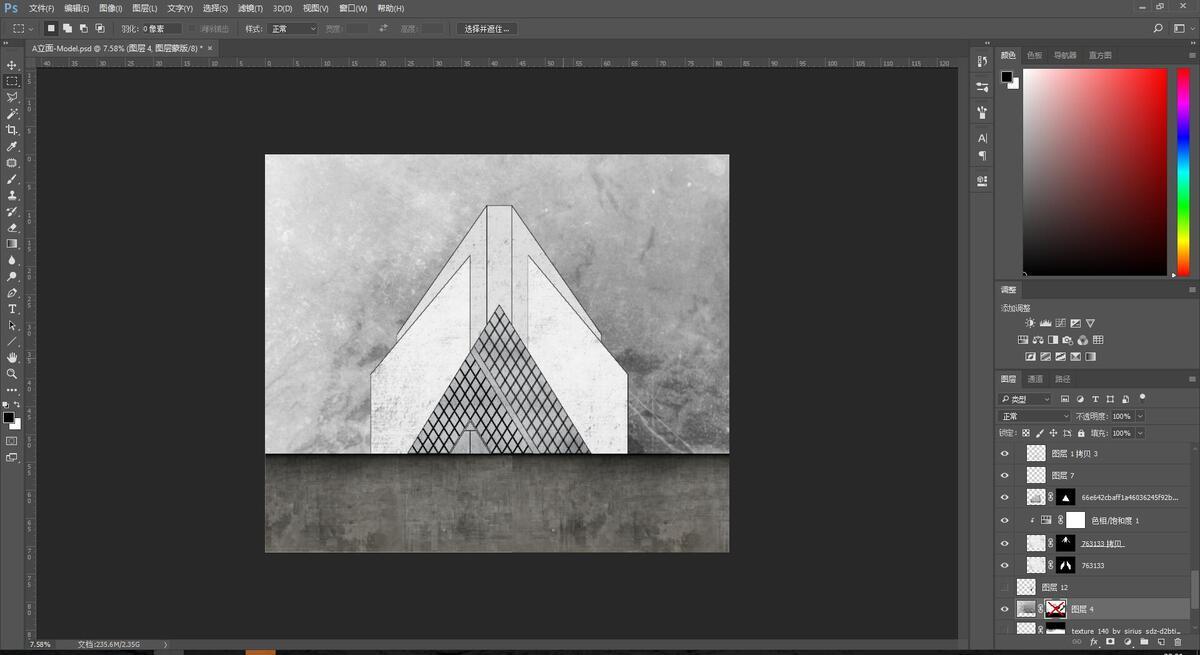

得到下面效果。

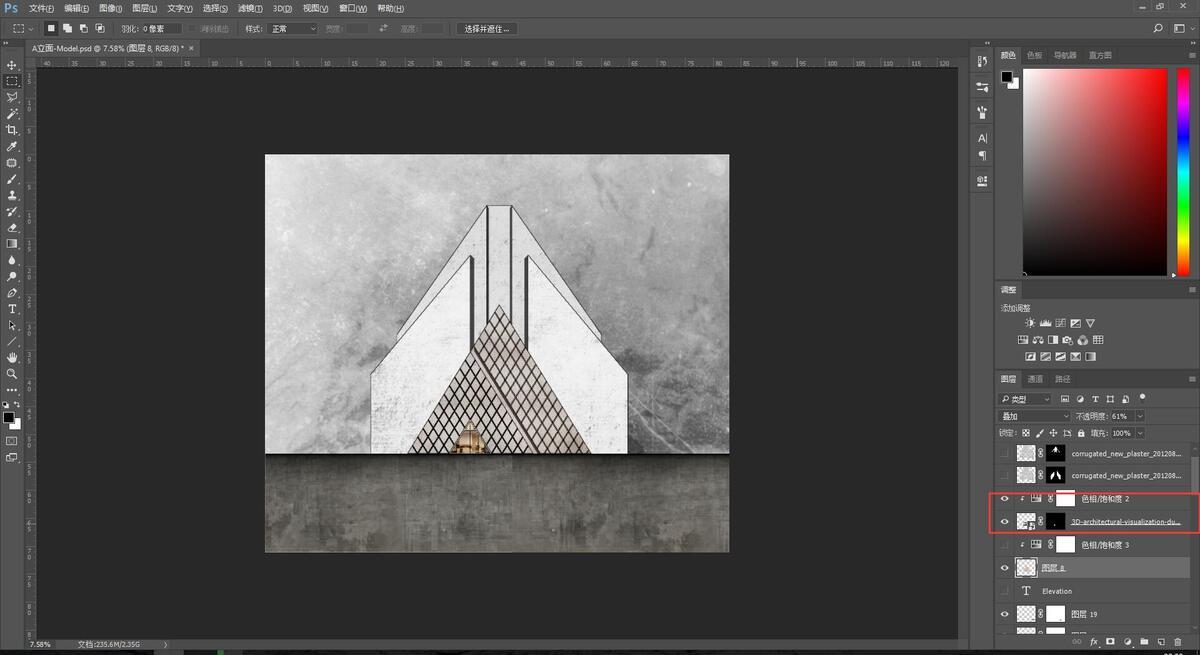

相同的方法在前面三角区域贴上玻璃材质。


阴影的绘制用套索工具选择需要画阴影的部分填充黑色降低透明度。这个阴影区域是凭借自己感觉绘制实在拿不准可以建立一个SU模型,比较其阴影。

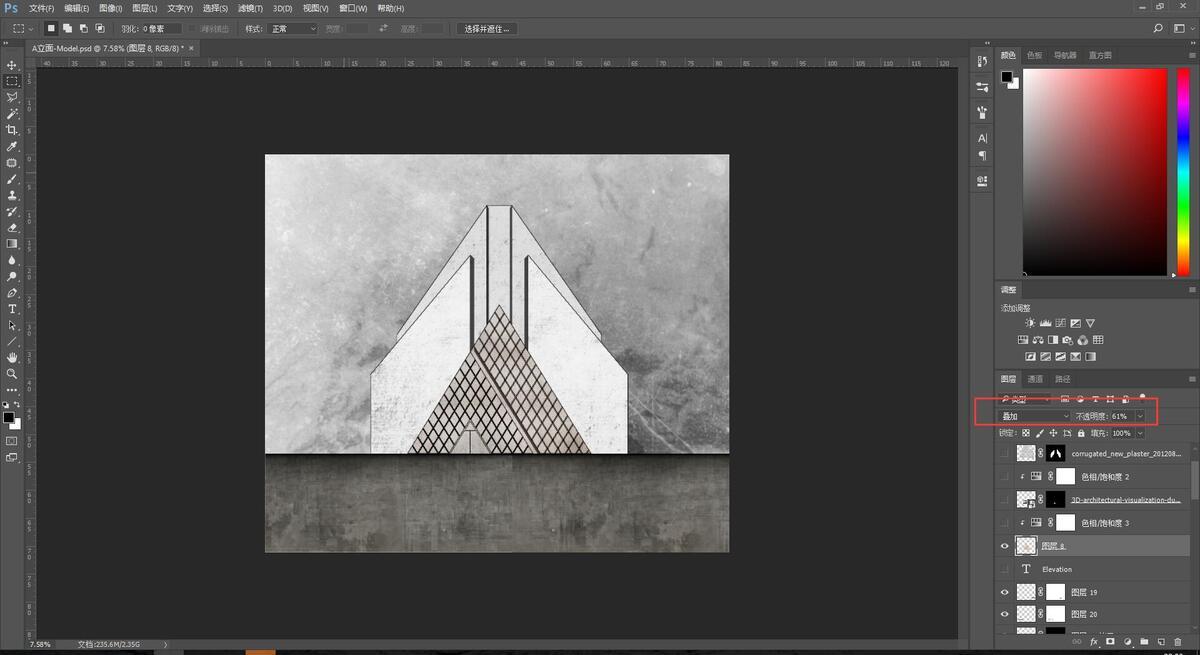

灯光绘制:发现前面玻璃幕墙部分与建筑分立不明确,所以建立一个叠加图层,填充橘黄色,并且降低透明度。

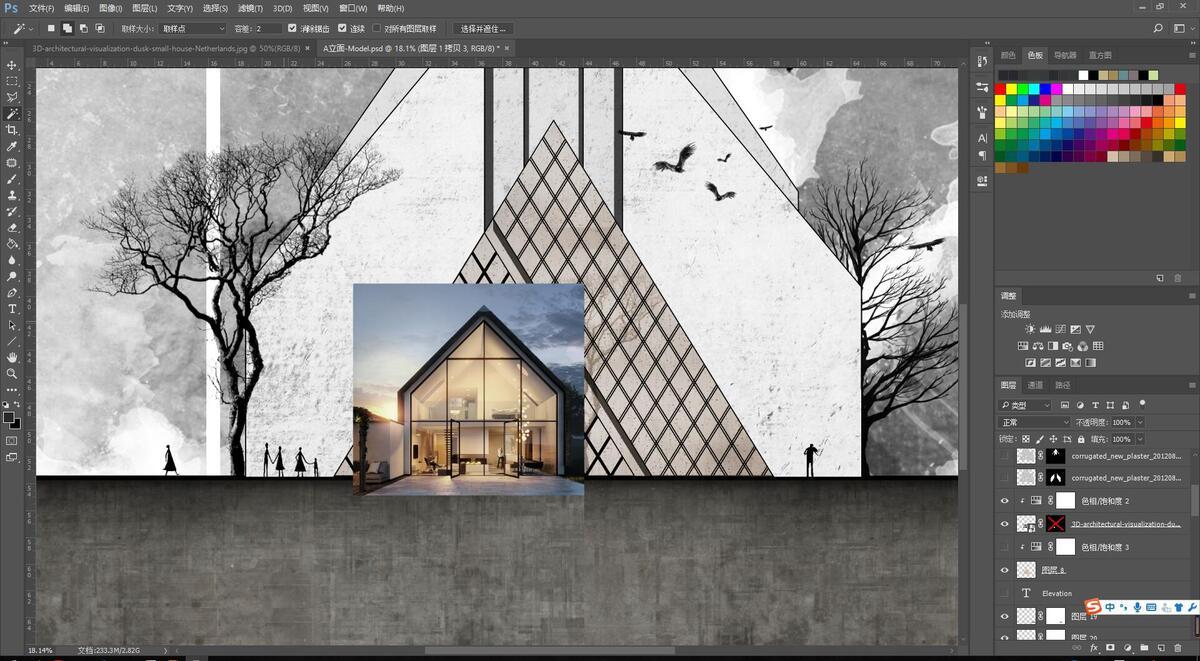

相同的方法,在线稿图层选择主入口选区放入准备好的贴图创建剪切蒙版。



配景绘制材质贴完后开始配景绘制拼贴风的配景至关重要。

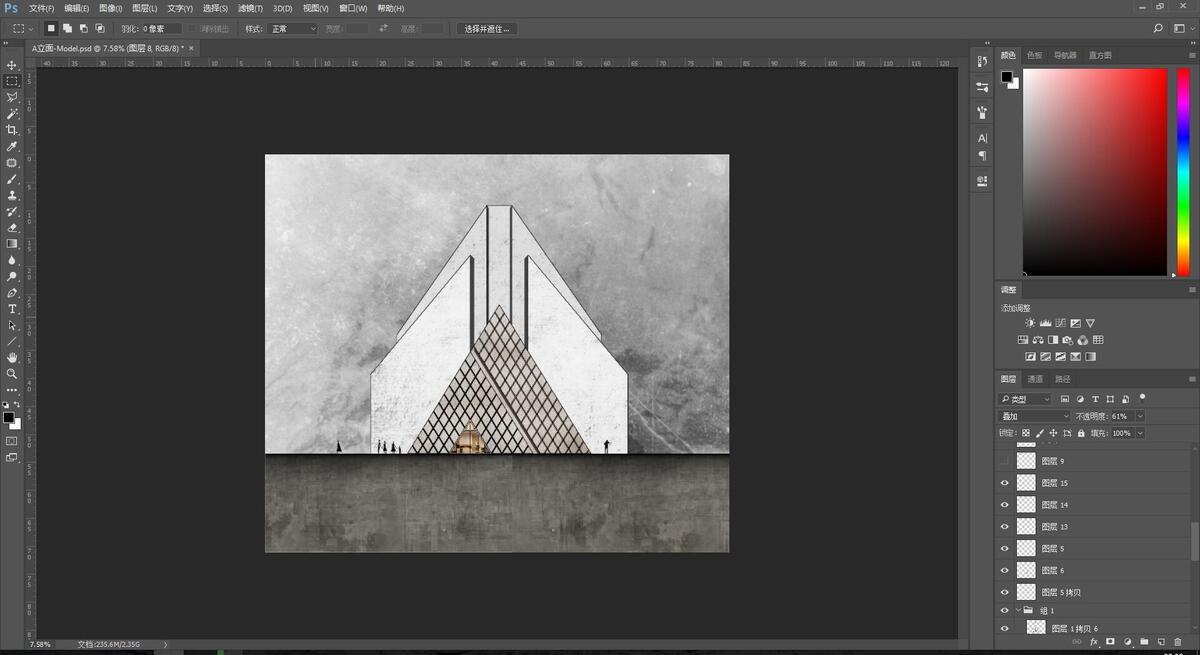

添加黑色配景人推荐全黑色的妹岛小人,不要使用写实的人。

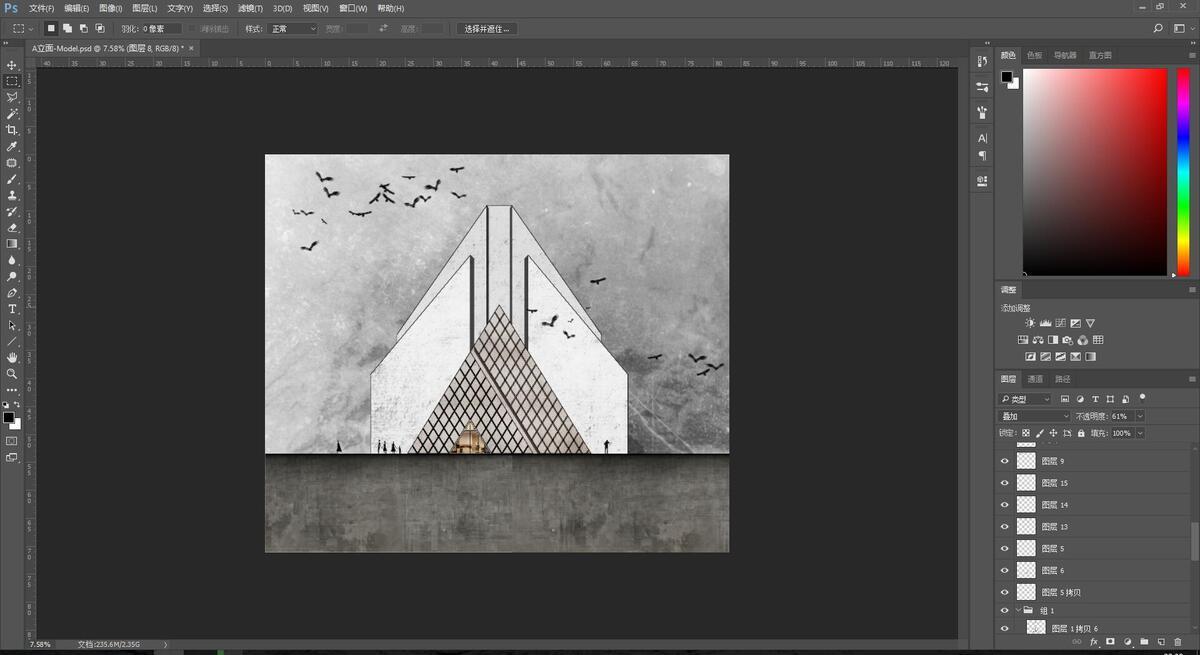

空中添加配景鸟。

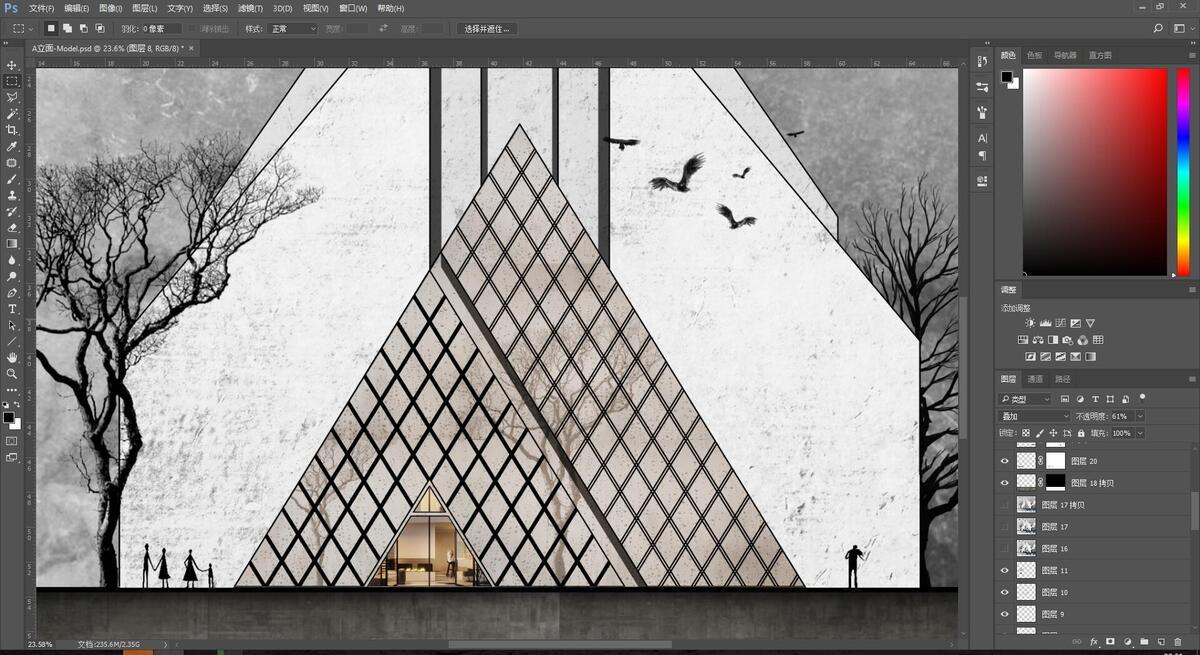

添加配景树注意前后关系这样是画面更加丰富。


玻璃幕墙部分应该有树木的投影降低透明度。

树木的阴影在建筑上做一下简单绘制。

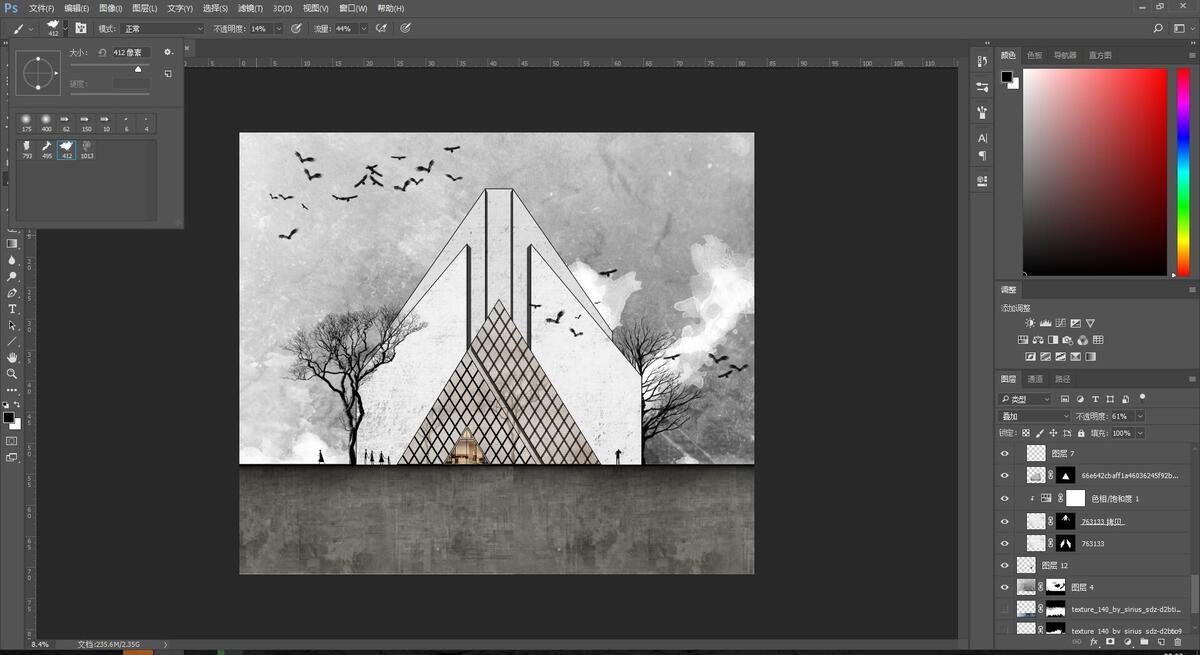

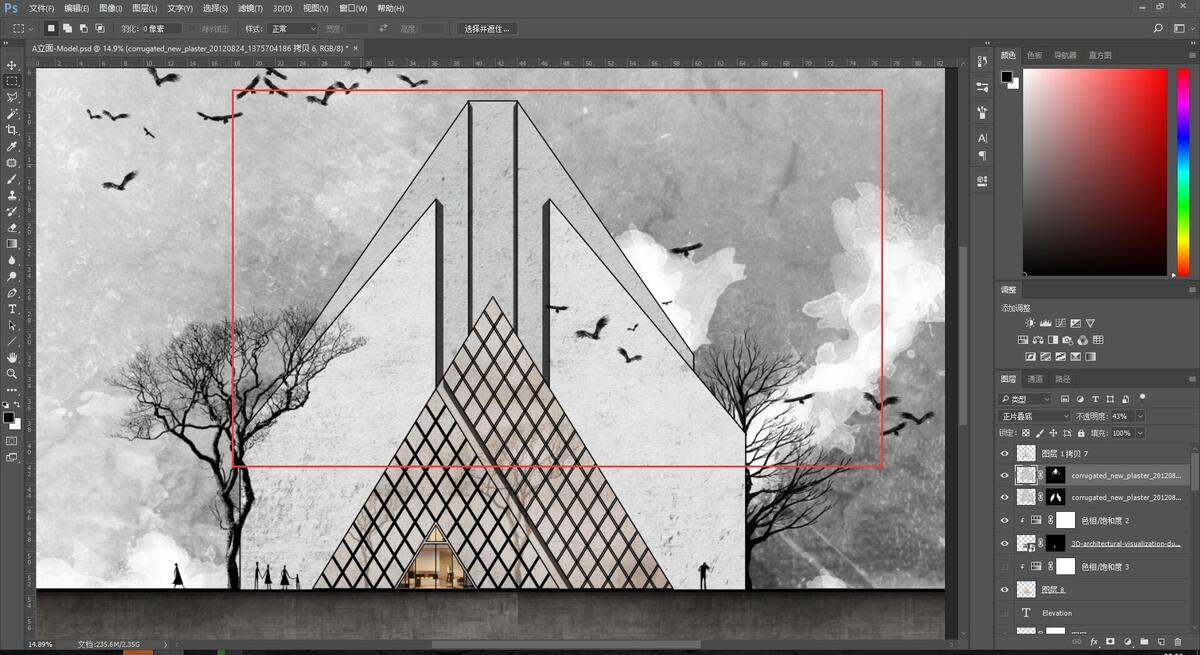

整体没什么问题后用水彩笔刷在天空图层蒙版上根据需要绘制。

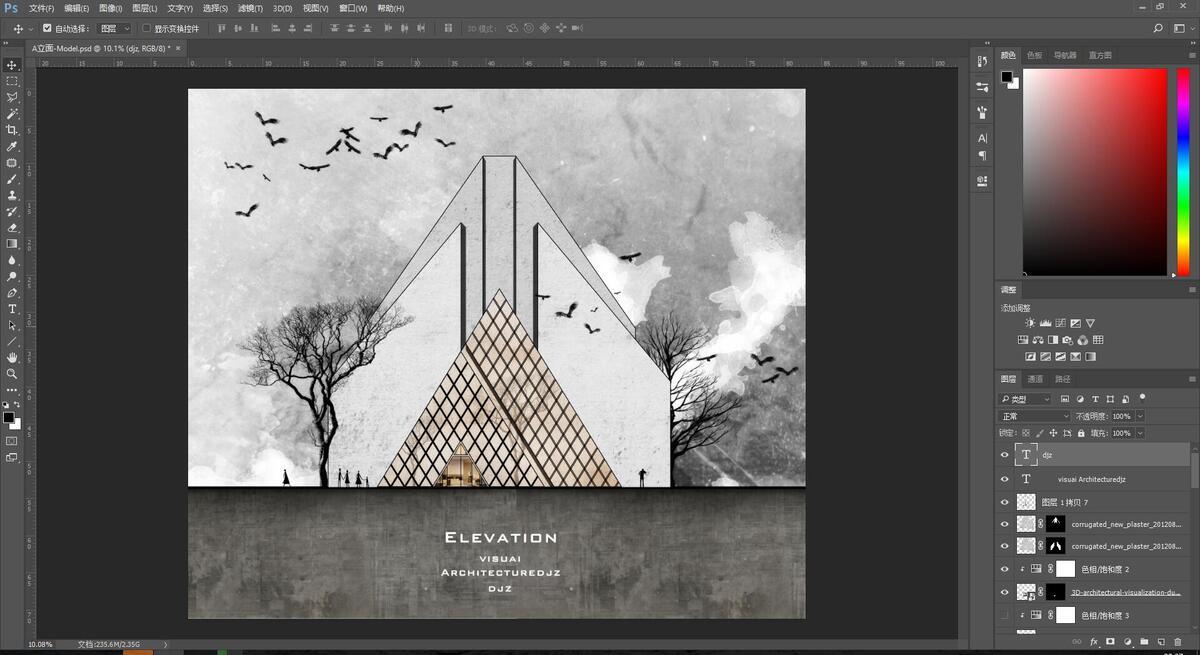

在地面部分添加上文字和喜欢的细节。

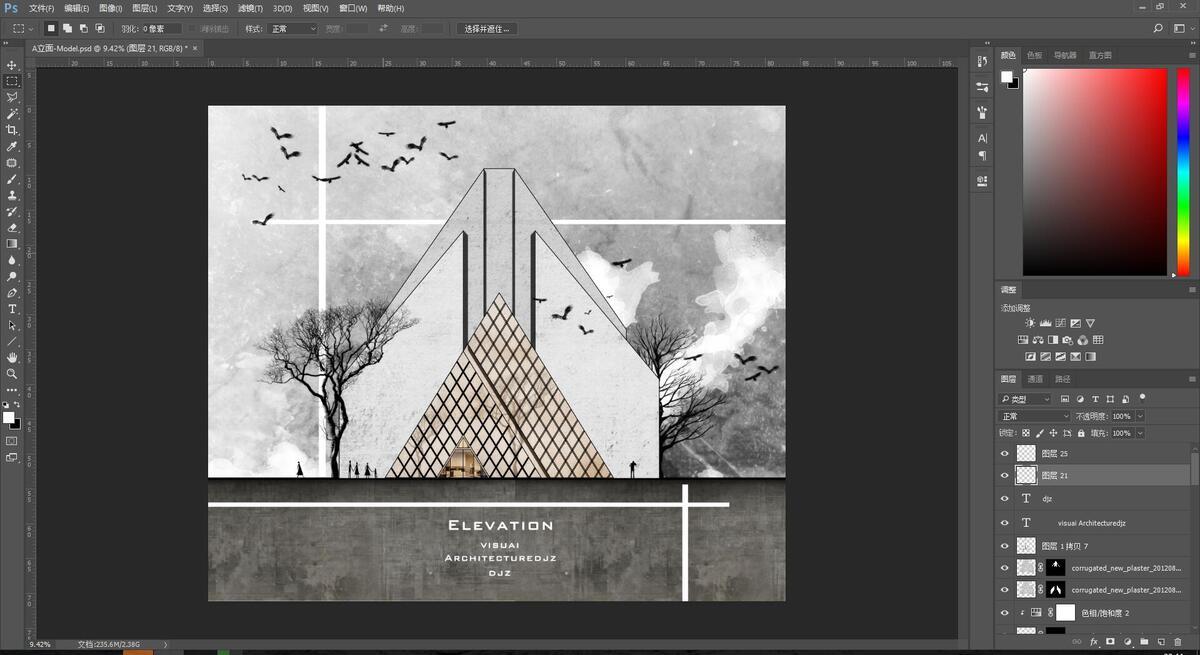

用白色线条重新构图。

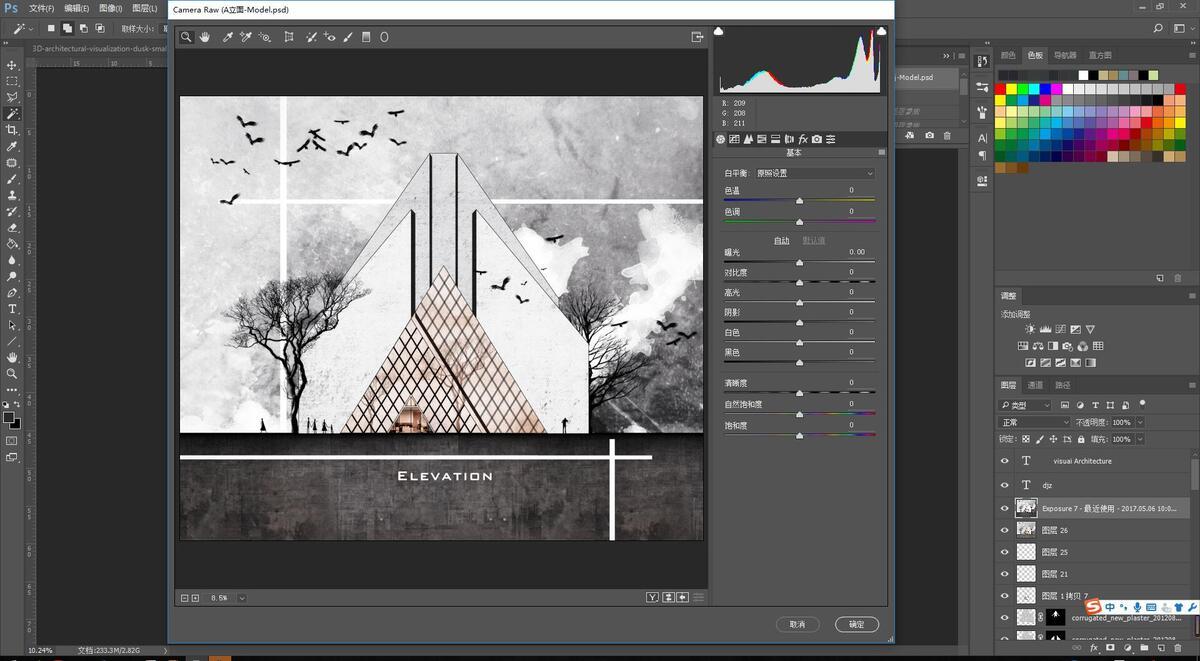

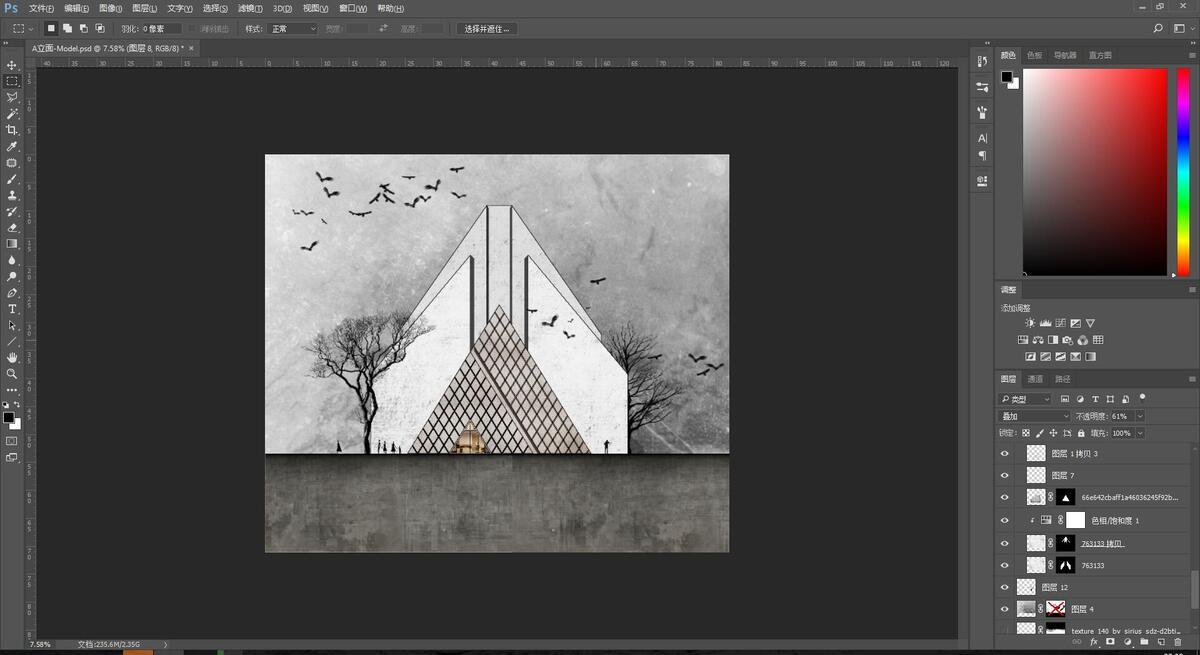

最上面一个图层shift+ctrl+alt+e盖印导入camera raw调整颜色。

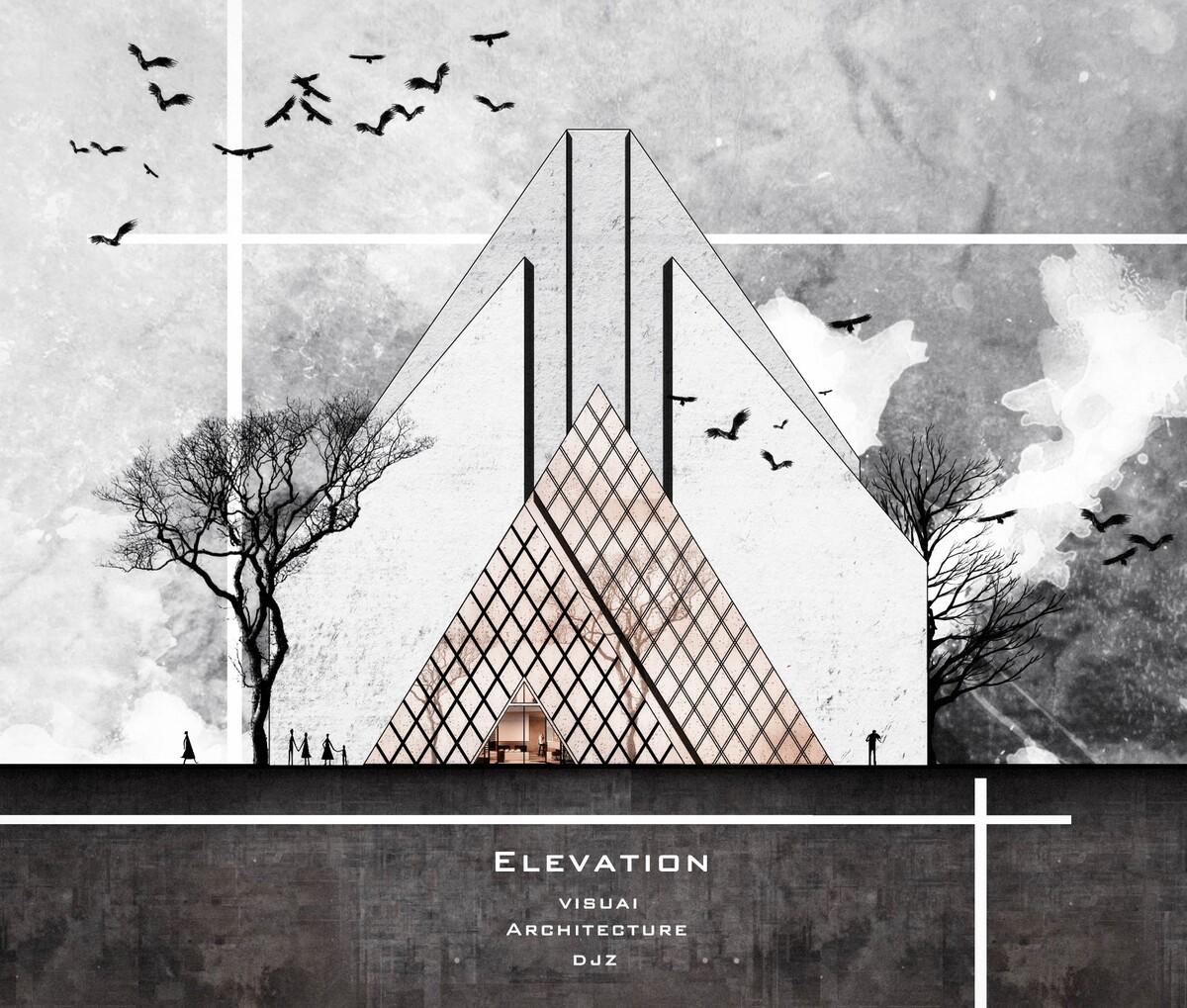

成图如下
