经验 | 建筑分析图之7种直观表达设计策略的方法

UBAT作品集研习社 UBAT作品集研习社

原文链接

作品集 | 建筑分析图

建筑分析图是艺术留学生作品集里面表达设计思维和理念的重要部分,分析图不是追求绚烂的效果,而是表达清楚自己的意图。不同风格的表达也各具特色,比如BIG的有小清新的,有炫酷的,但你知道,建筑师们都喜欢用什么方式表达他们的设计策略吗?

从场地设计到推敲形体

建筑师要善于把设计策略用最直观的方式表达出来


1形象应对策略与概念形成


▲by hyperSity 工作室

以色块表示房间,清晰表达了新空间生成的整个过程:化整为零,在原有的院落布局中插入5处庭院景观,在视觉和心理上延长了空间路径。


▲by NEXT事务所

以中国结为原型的设计,原型的扭转组合用流程图的方法展现。


▲by 北京市建筑设计研究院2A2设计所

将每一种形体的生成过程用简单的线条体块展示排列,清晰富有逻辑。


▲by 零壹城市建筑事务所


▲by META-PROJECT

2功能分区


▲by OPEN建筑事务所

最常见的分析图类型,不同的功能类型用不同的色块表示,粗实线强调体块。


▲by Penda事务所

写实模型渲染照片+手绘文字说明,一直是Penda事务所的独有风格。

▲by Crossboundaries

3生态分析


▲by MAD

剖面分析常常带有很大的信息量,从结构、空间、光照、气流等等都可以入手,这张MAD制作的分析图阐述了建筑通过绿植、自然通风、水循环等节能策略。


▲by 上海建筑设计研究院

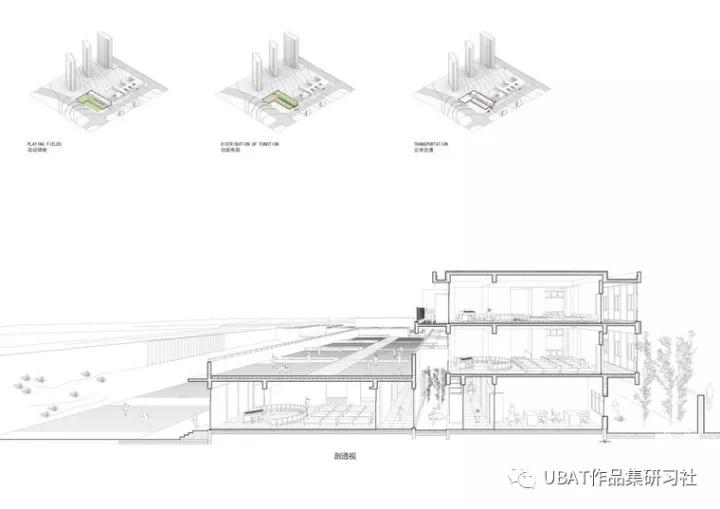

4剖透视表达


▲by 周凌工作室

建立在一个完美的制图基础之上,剖透视有利于形成真实的想象,增强作品的表现力。


▲by hyperSity 工作室

5轴测场景分析


▲by 建筑营设计工作室

▲ by 一十一建筑

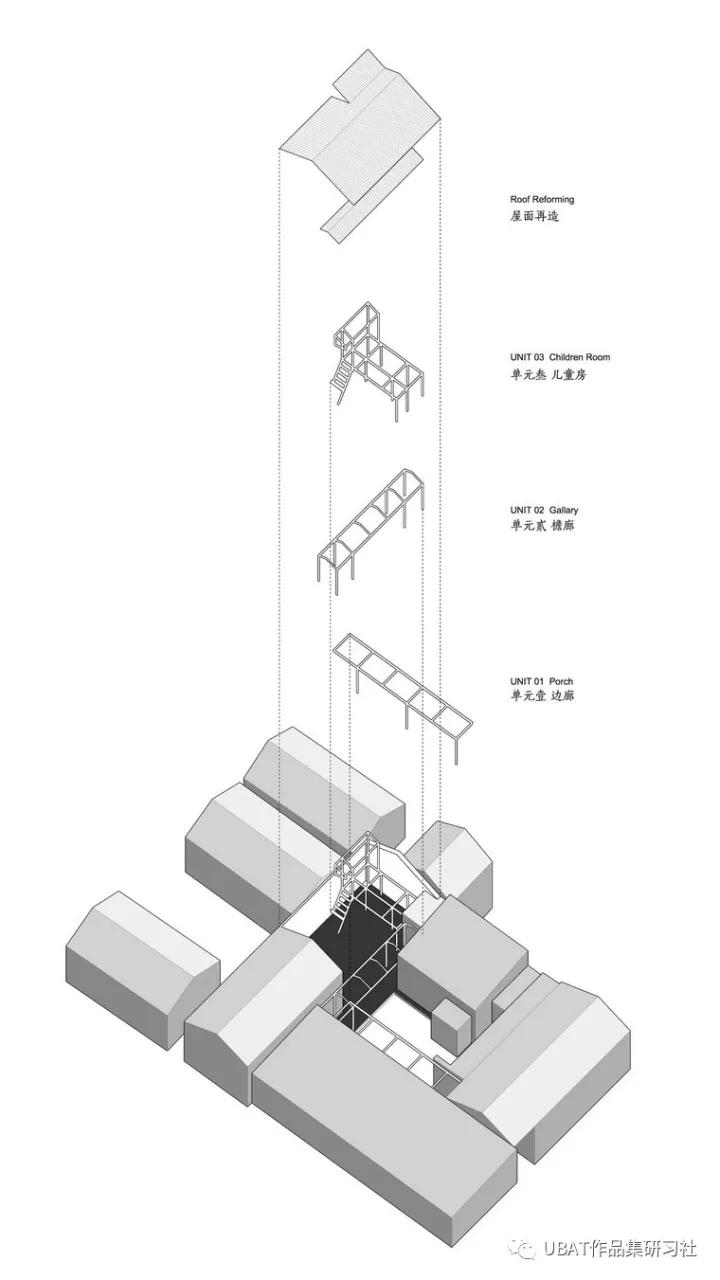

6爆炸轴测(结构分析)


丰富的空间形式如果在平立剖中不能完全的展现,爆炸轴测可以讲结构并单独拖出展示。


▲by 基本联合工作室


▲ House Parts Office by 众建筑

7插画风表达

▲舍山居 by 大料建筑

拼贴插画风的表达风格,表现出人们在建筑中自由享受的慢节奏生活,体现了空间塑造了交流的场所,更添几分生趣。


▲by 睿集设计


▲by OPEN建筑事务所

说到建筑分析图,小象最后还是不得不提一提作为建筑设计界当红辣子鸡(?)的BIG建筑事务所。BIG的作品有自己非常显著的特征,始终在不断给我们新的惊喜,比如那些极具特色的分析图表达:

下面我们再来总结一下BIG分析图的特色:

① 简练 —— 用最简单的表达阐述自己的设计


② 素雅 —— 使用单色或者少色,图纸表达简洁,

给人视觉上的清爽感


③ 严谨 —— 清晰和严谨的方案演化过程,直观、到位

④ 说重点 —— 突出重点部分,其余简要表达


BIG这样的工作室,我们可以学习其分析图从而得到启发,逐渐形成 “如何表达自己设计作品” 的一种思维模式。

今日干货福利 | 建筑分析图参考

百度网盘链接:https://pan.baidu.com/s/1bUYWyU

密码:c2yf


  感谢 UBAT作品集研习社 授权分享

欢迎关注他们的微信公众号

微信号:ubat-study
