室外亦有墙,室内亦有树,室内or室外?傻傻分不清

建筑学院 建筑学院

翻译:建筑学院-阮如安
校对:建筑学院-石楠

原文链接

“窗屋”的概念来源于两个非常基本问题。当一座住宅的建设用地恰好位于一片受保护森林的边缘地带时,如何做到房屋与自然之间的无缝衔接就会成为方案设计中要优先考虑的问题。

但是本项目中业主的意愿却恰恰相反,他对室外空间和自然环境完全不感兴趣,并在项目任务书中要求最大化室内使用空间,该怎么办呢?事务所将这种前后矛盾的处境巧妙地转化为一种令人欣赏的设计理念。

窗是定义我们与户外空间关系的最直接元素。当一座住宅周围都是其他的房子时,只要拉上窗帘就可以立马切断与室外的联系。那么怎样才能在不损害隐私的前提下恢复这种与户外空间的关系呢?

为了回答上述这些问题,“窗屋”的设计理念是通过三种不同的构造手法操纵窗的形态和功能。通过这样的手法,该项目最终的设计目标既可以加强房主与现有环境之间的联系,又可以满足任务书中对室内空间的需求。

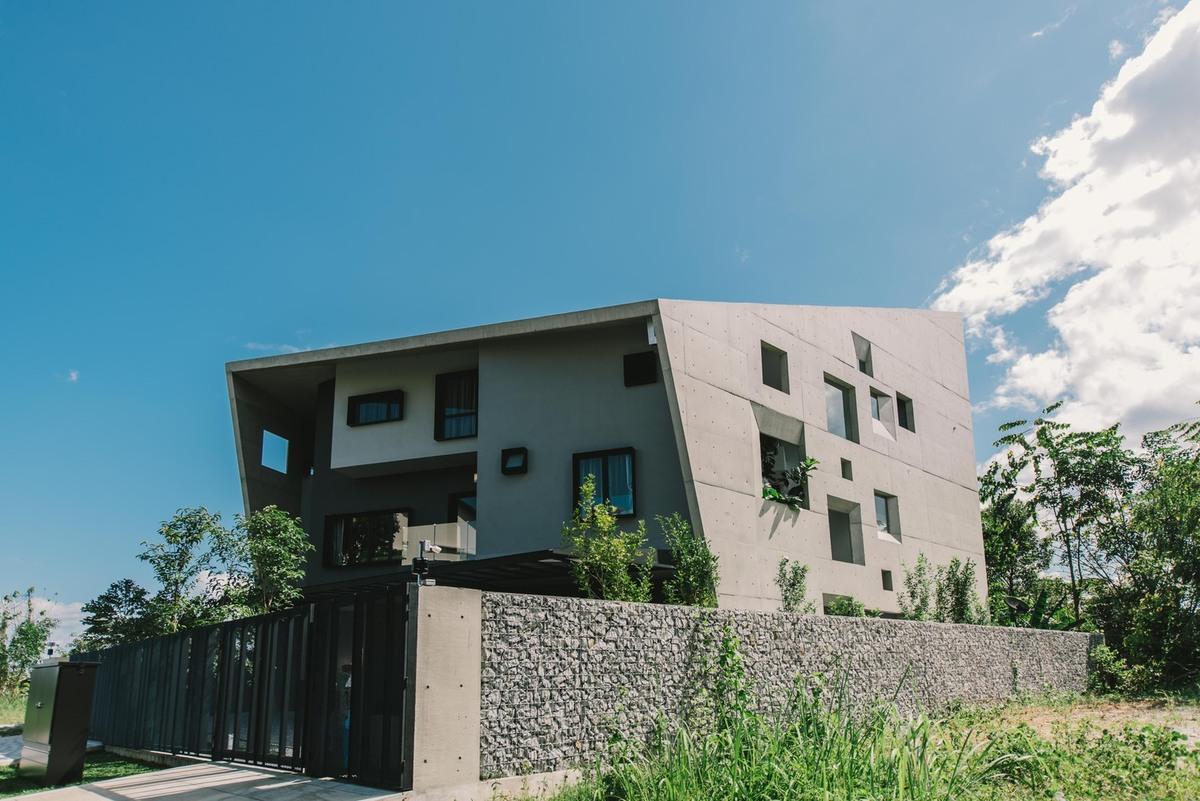

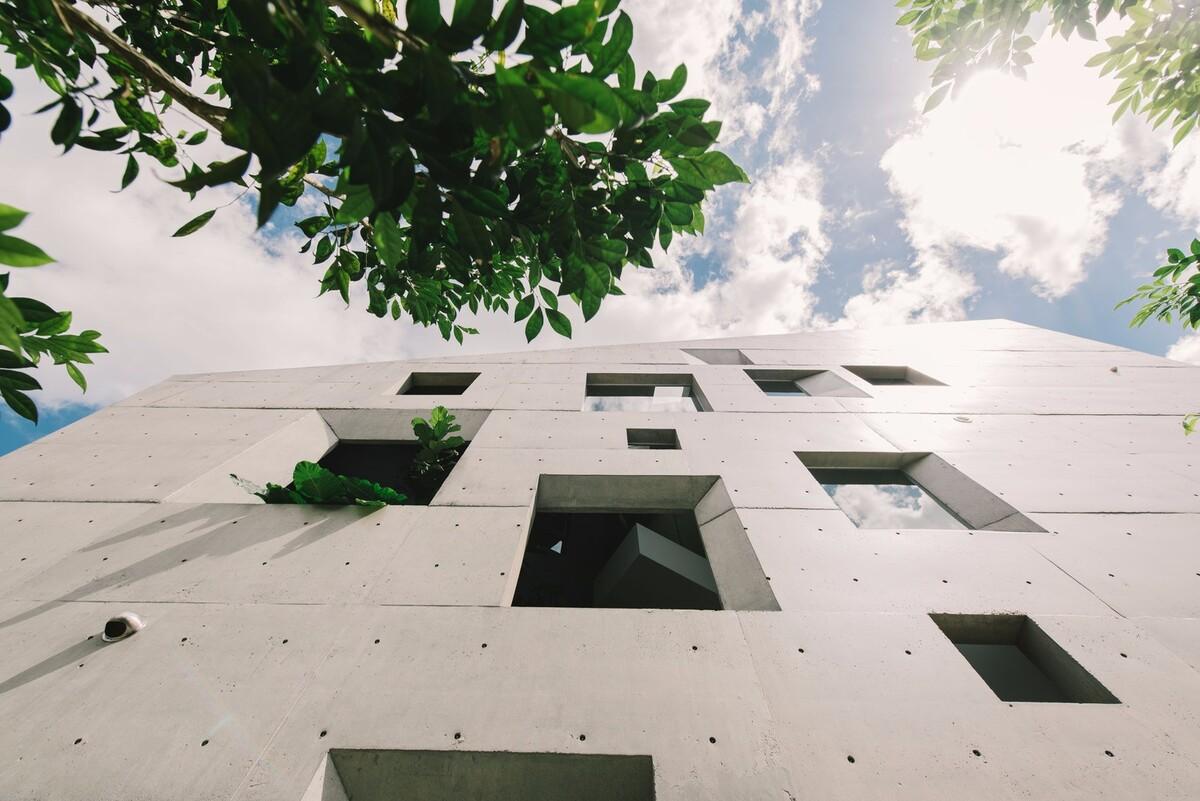

混凝土外罩

这所房子从东到西都被包裹在一层附加的多孔式混凝土墙壁内,看起来像一层外罩。除了用作保温隔热,促进交叉通风之外,该外壳是保护隐私的第一层屏障。在房子和混凝土外壳之间还插入了多层次的景观设计,模糊内外界限,让植物有一种在室内种植的感觉。

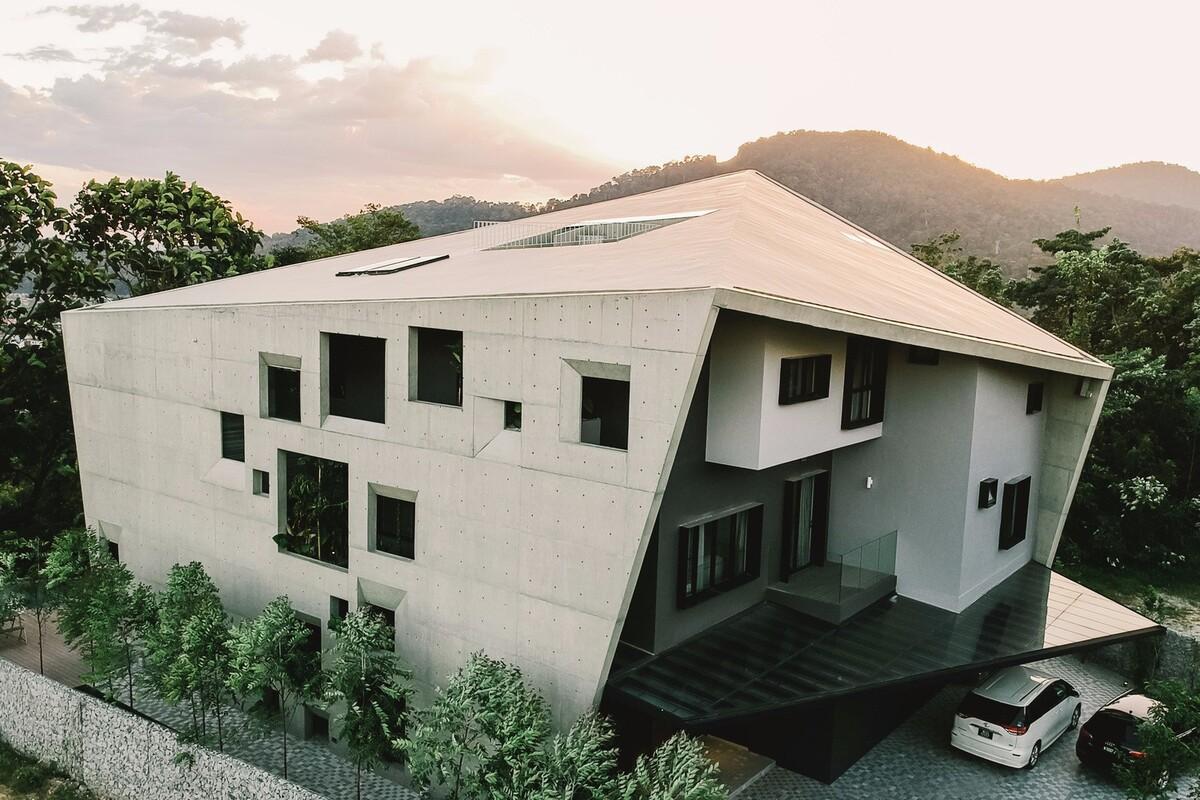

可伸缩的外壳

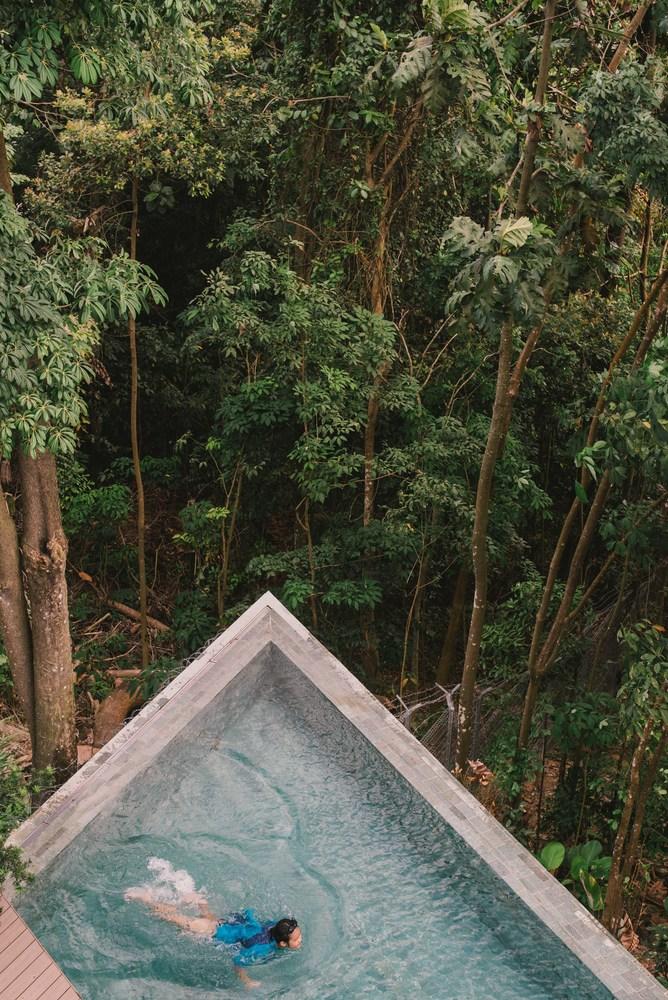

混凝土外壳是可伸缩式的。在平面和剖面设计上,该外壳在前面逐渐变成锥形,而在朝向森林的一侧逐渐变宽,仿佛一个巨大的窗框,可以向外与森林形成对景。同时,锥形的前立面投射到街道上,形成一种尺度更加宜人的住宅。

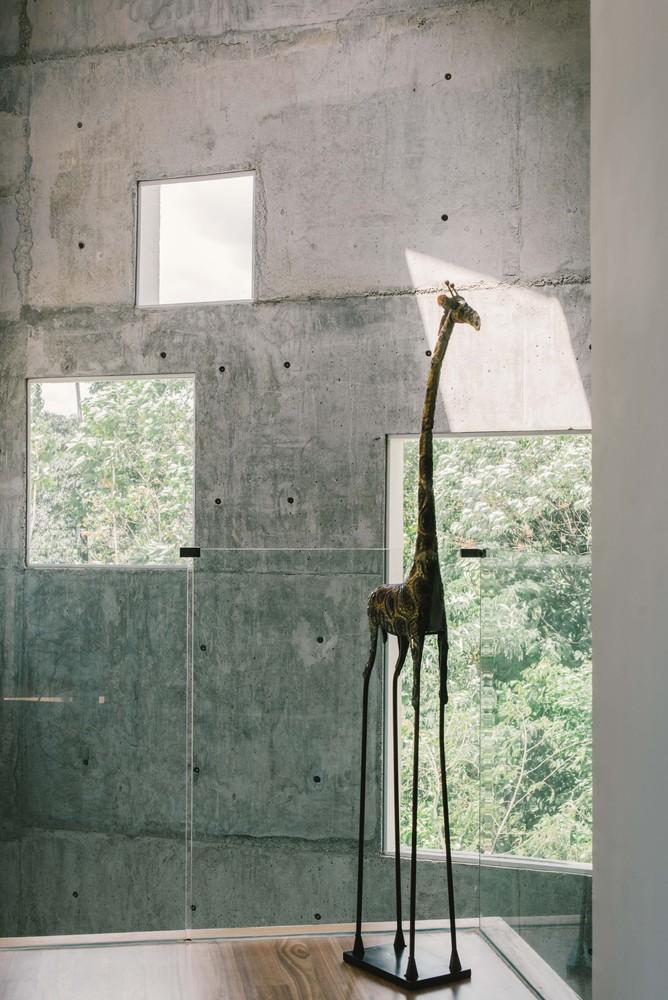

窗洞追随功能

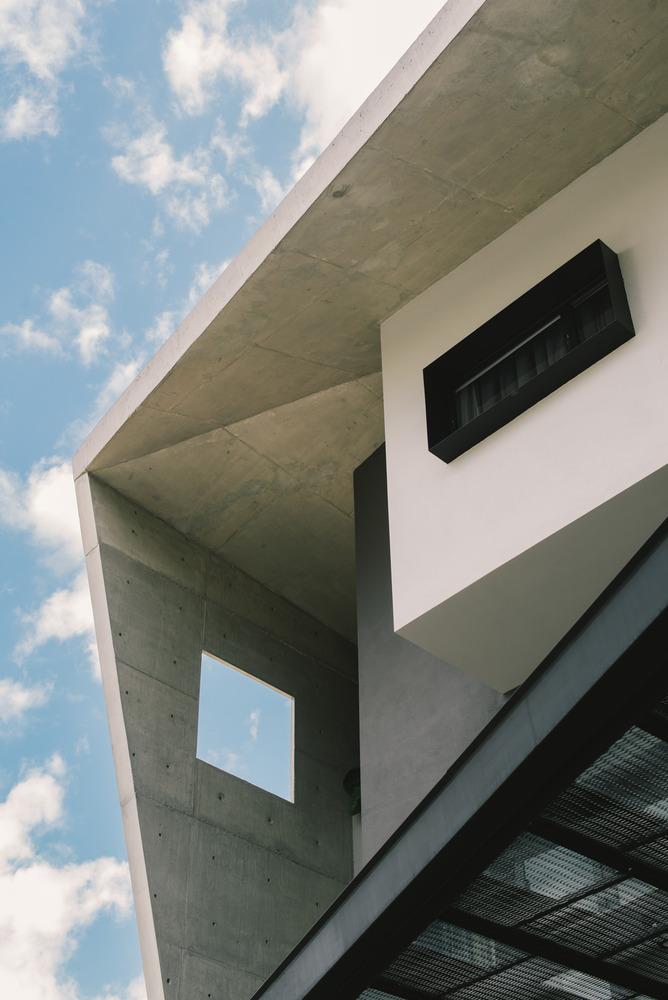

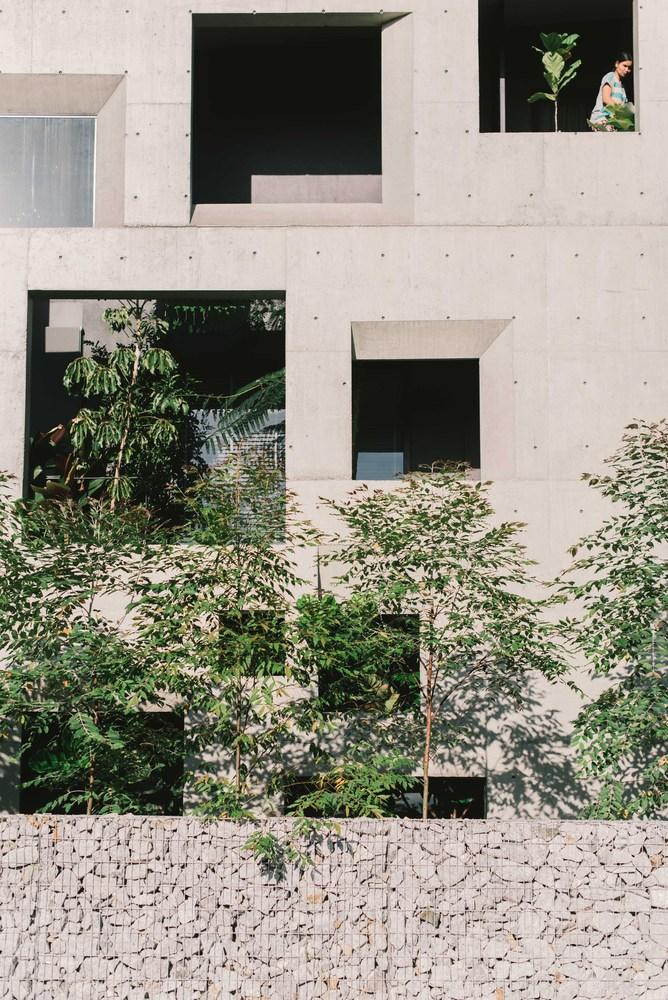

不同功能的房间应设有不同形式的窗户。为了给每个房间创造独特的景观视野,每个窗户在南北立面上的比例和位置都是从各个房间所对应的功能中派生出来的。立面实际上是每个房间对应关系的集体表达,而不是主观强加上去的随性设计形式。除了可以提高框景质量之外,窗口还被加深的屋檐突出出来,仿佛每一处风景都被框进画框里。

图纸

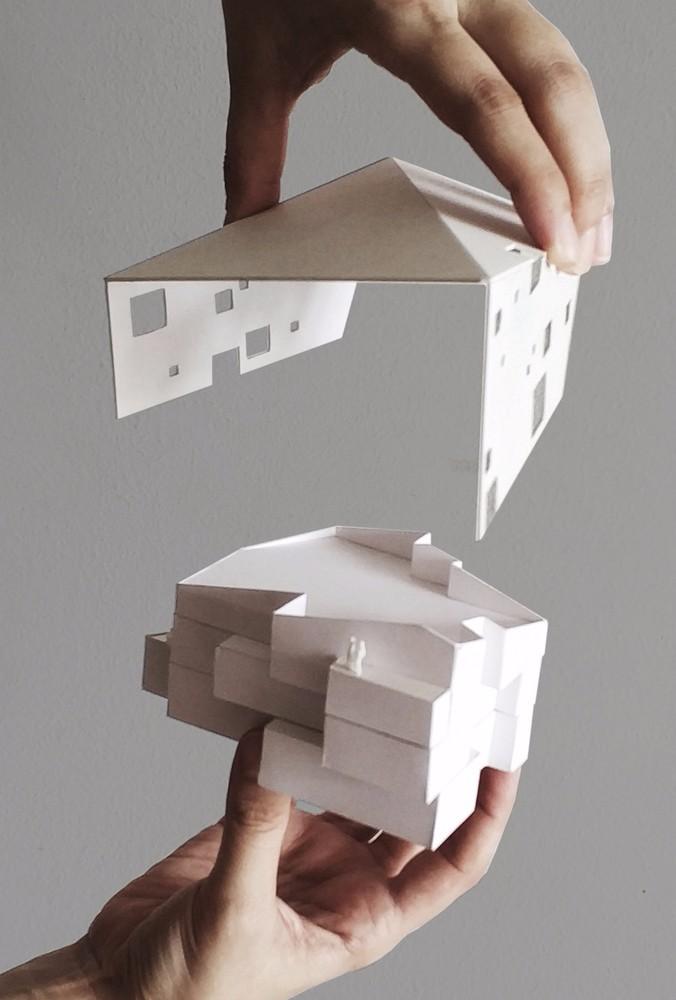

模型

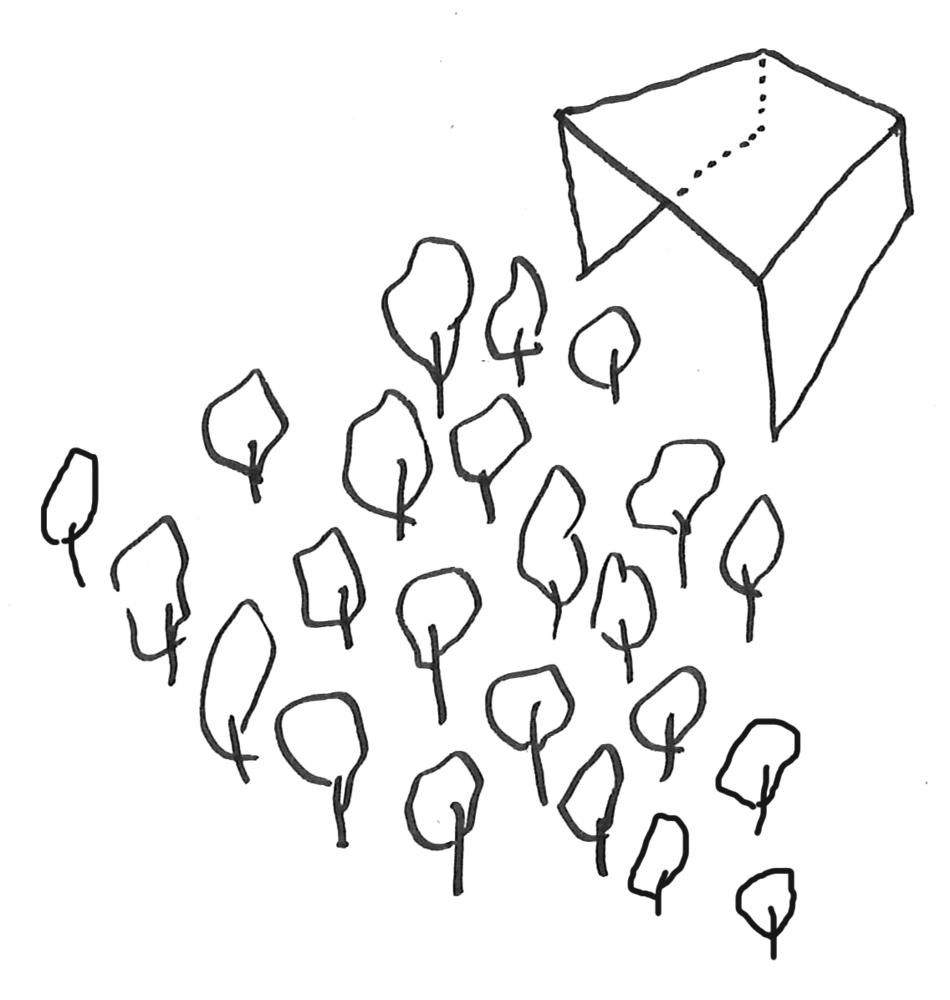

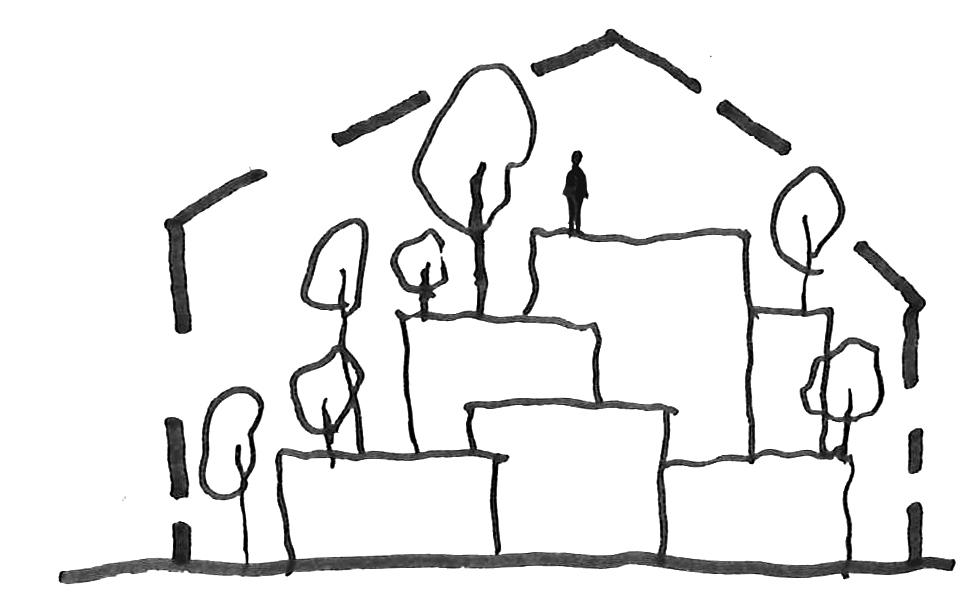

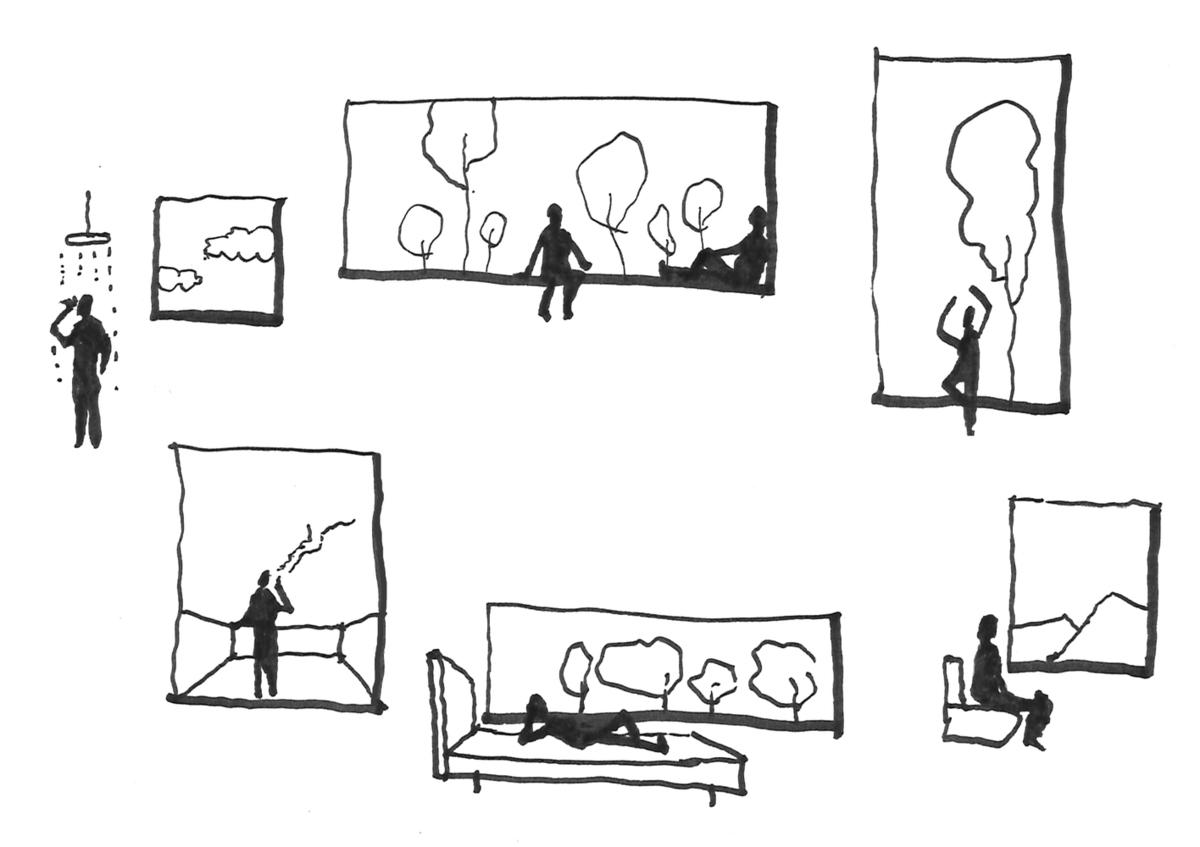

手绘草图

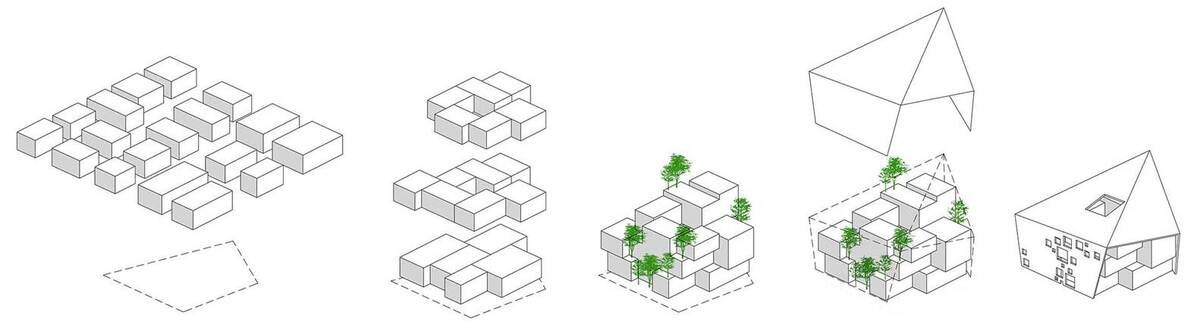

分析图

总平面图

一层平面图

平面图

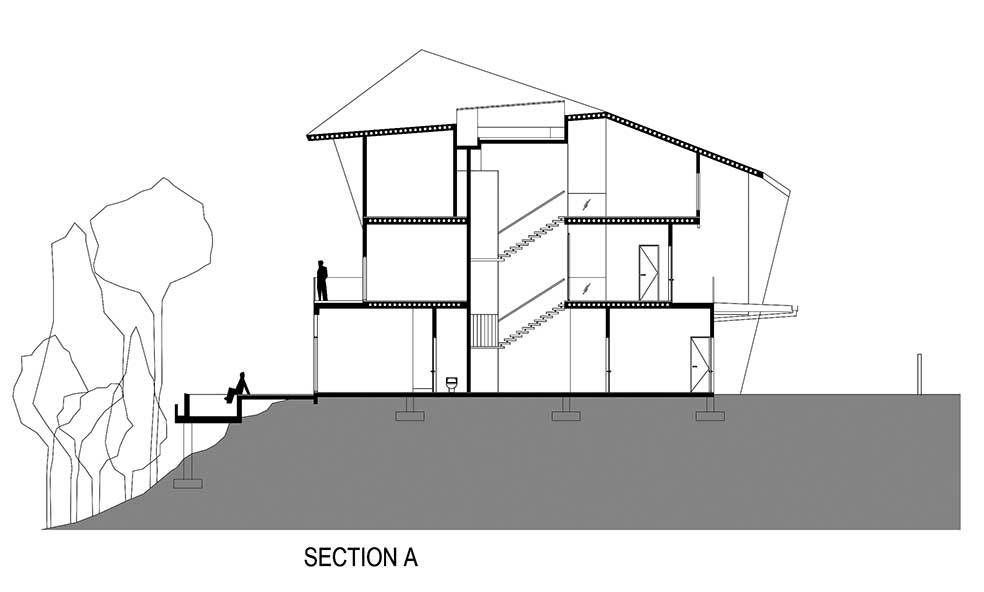

剖面图

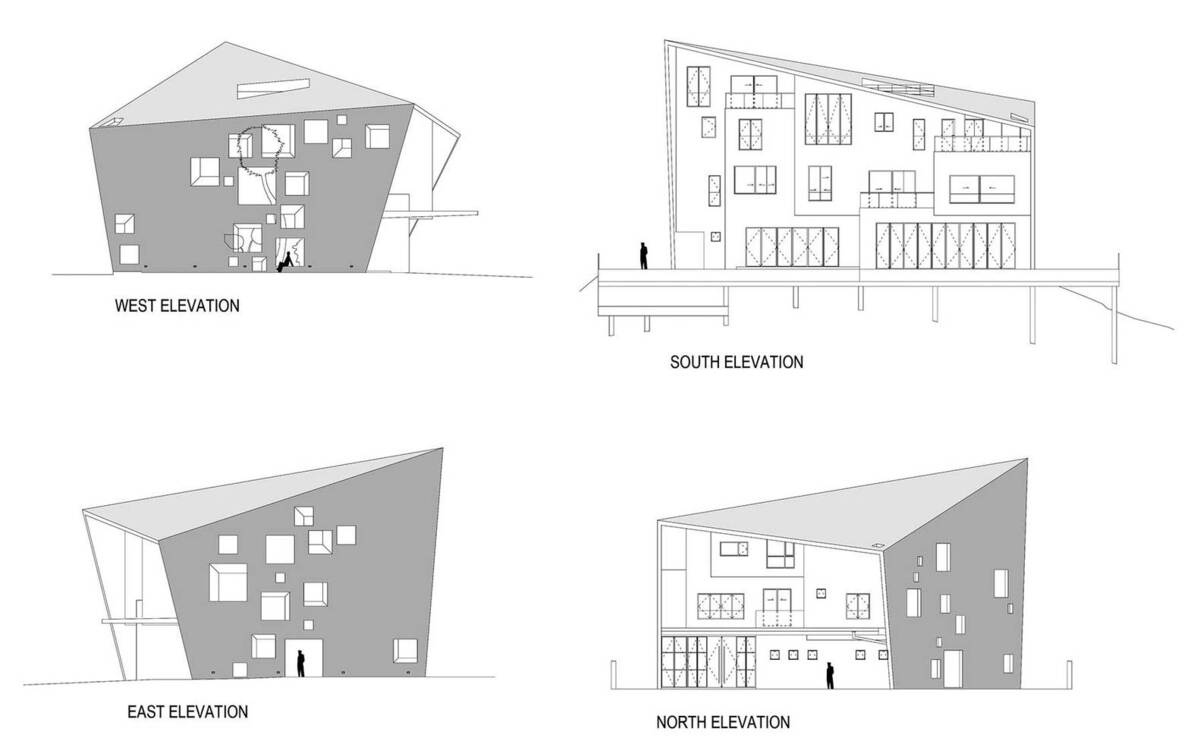

立面图

项目信息

建筑设计:FORMZERO

项目区位:马来西亚,吉隆坡

负责建筑师:Cherng Yih Lee

建筑面积:900.0平方米

项目时间:2017年

项目摄影:Ronson Lee - Twins Photography

制造商:Jotun, SKK
