遗世而独立——沙漠中的玻璃馆

建筑学院 建筑学院

翻译:建筑学院-张墁
校对:建筑学院-石楠

原文链接

研究

玻璃馆是一个合适的研究原型,其周边环境十分恶劣,可看作一间简易度假屋。这个由Guardian Glass发起的项目对玻璃的耐热能力和结构承载力提出了挑战。这个概念不是简单地将“玻璃作为窗口”,而是探索其先进的潜力,例如,玻璃虽然透明但也可作为遮阳元素,虽然薄但热效率高的表皮却是唯一的结构支撑。

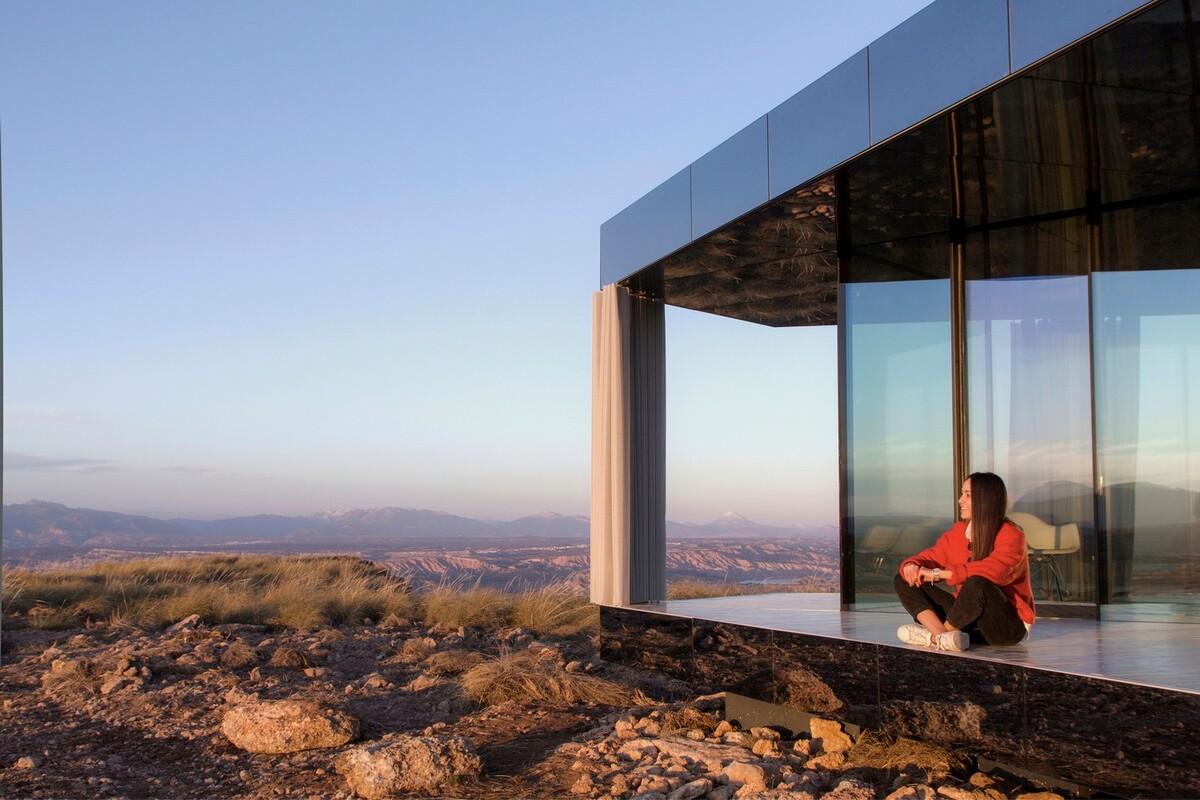

该项目是对当地沙漠气候的回应,涉及被动设计和可再生能源发电。为了使生活更加美好,该建筑设计考虑到了从能源生产到废水处理的方方面面,同时也保持了舒适的室内环境,即使在室内也可以获得令人叹为观止的360°景观视野。


功能

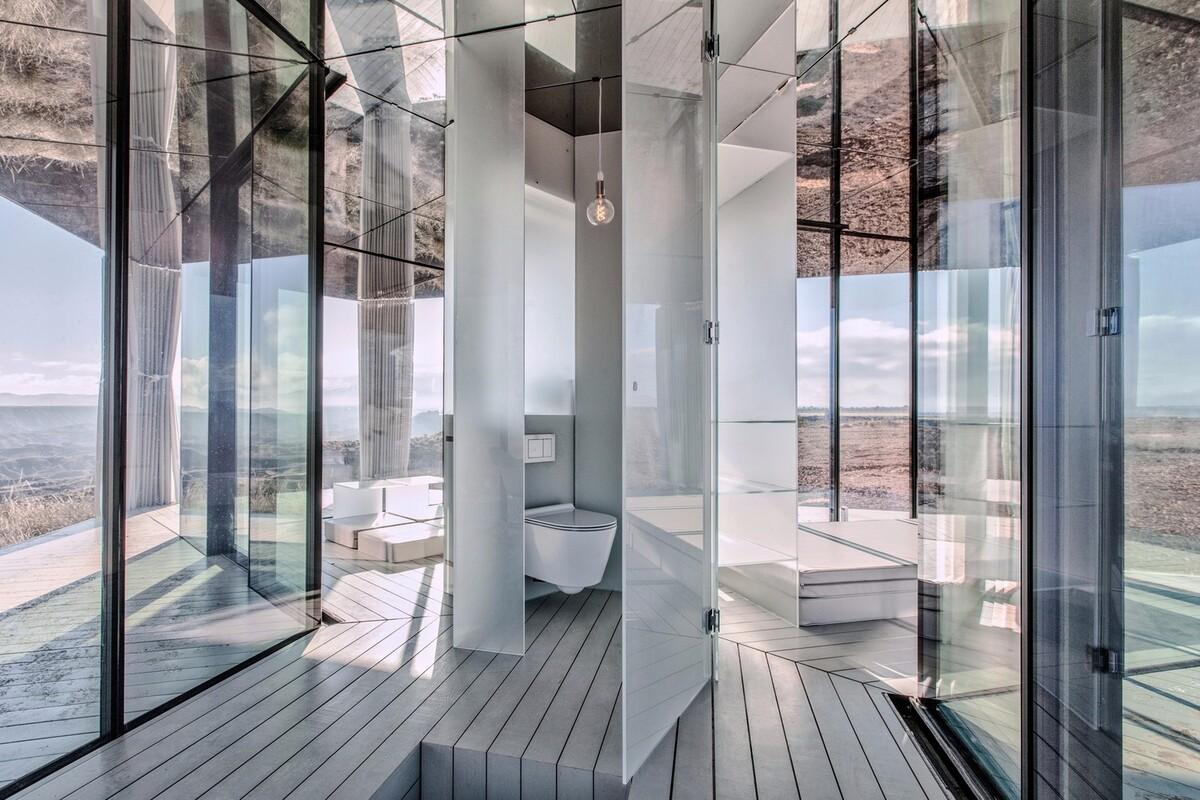

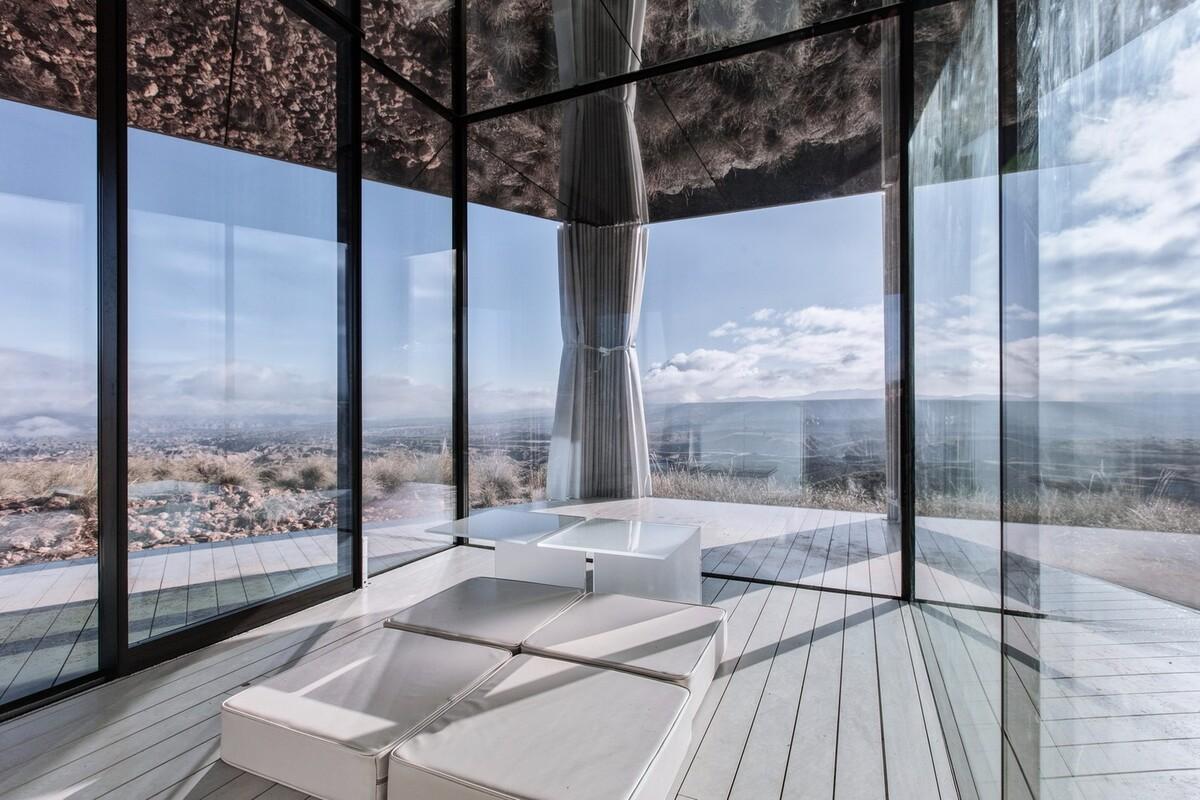

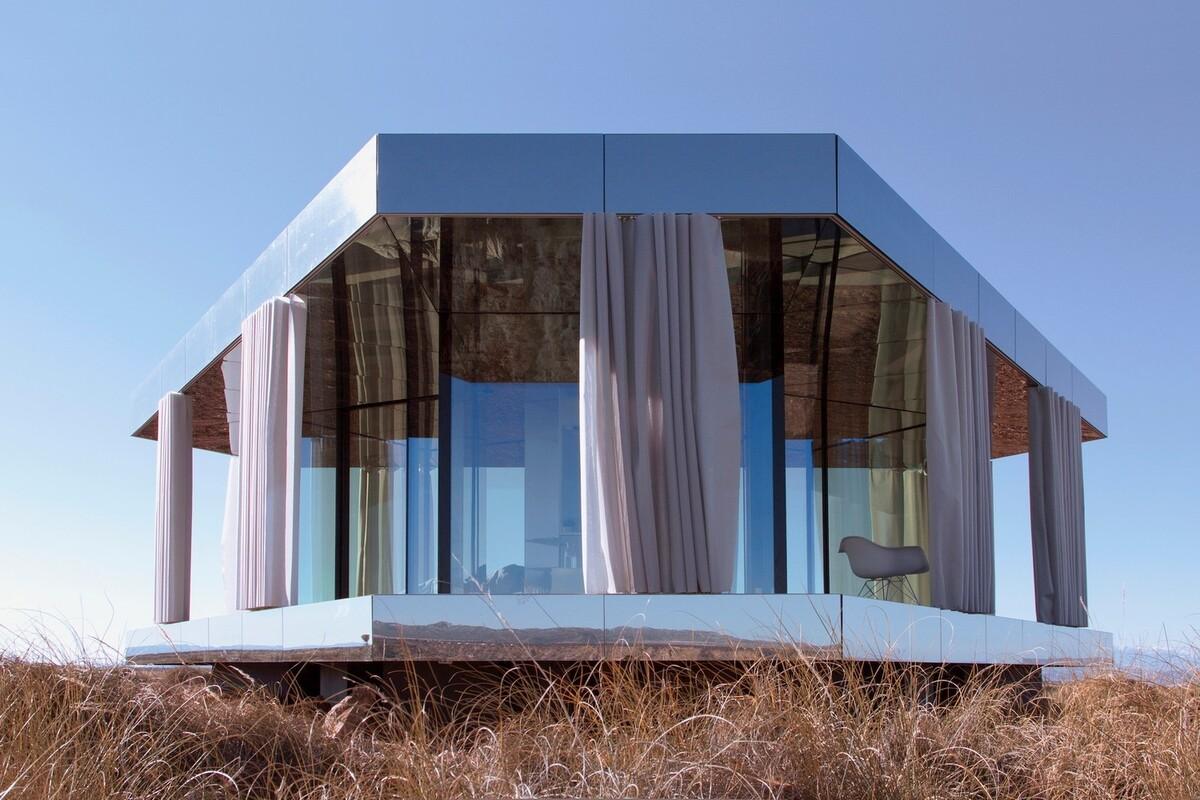

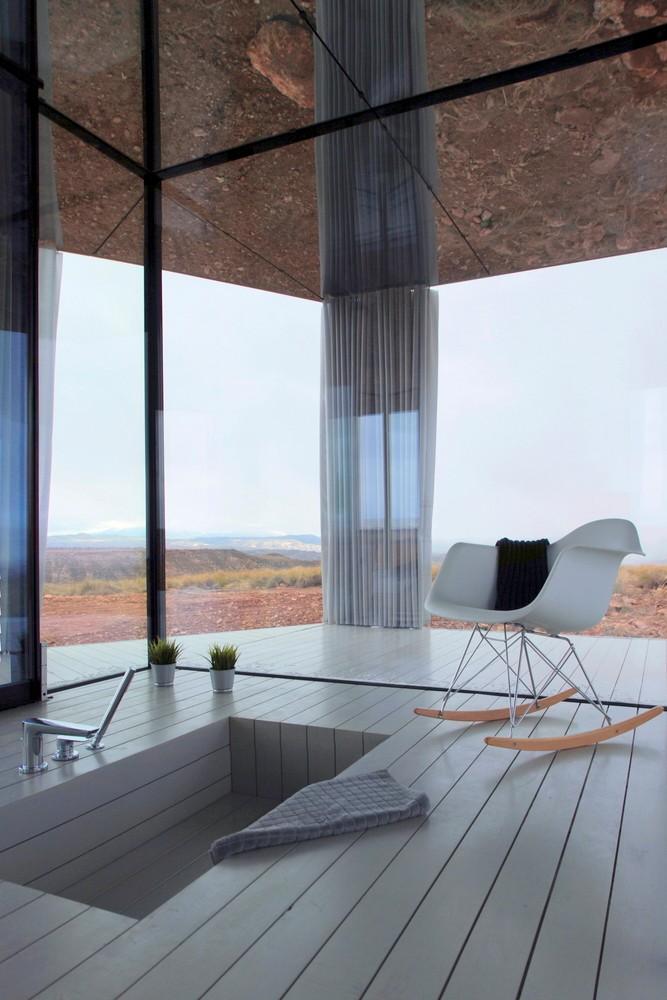

玻璃馆将成为一个人或一对夫妇为期一周的静居场所。顾客将从不同的旅游分享平台当中选择。内部空间由三部分组成:卧室,客厅和位于中央的卫生浴室,所有的空间都朝向门廊开放,外部门廊的上方设有顶篷,可以保护室内空间免受风吹日晒。

玻璃墙作为结构体系

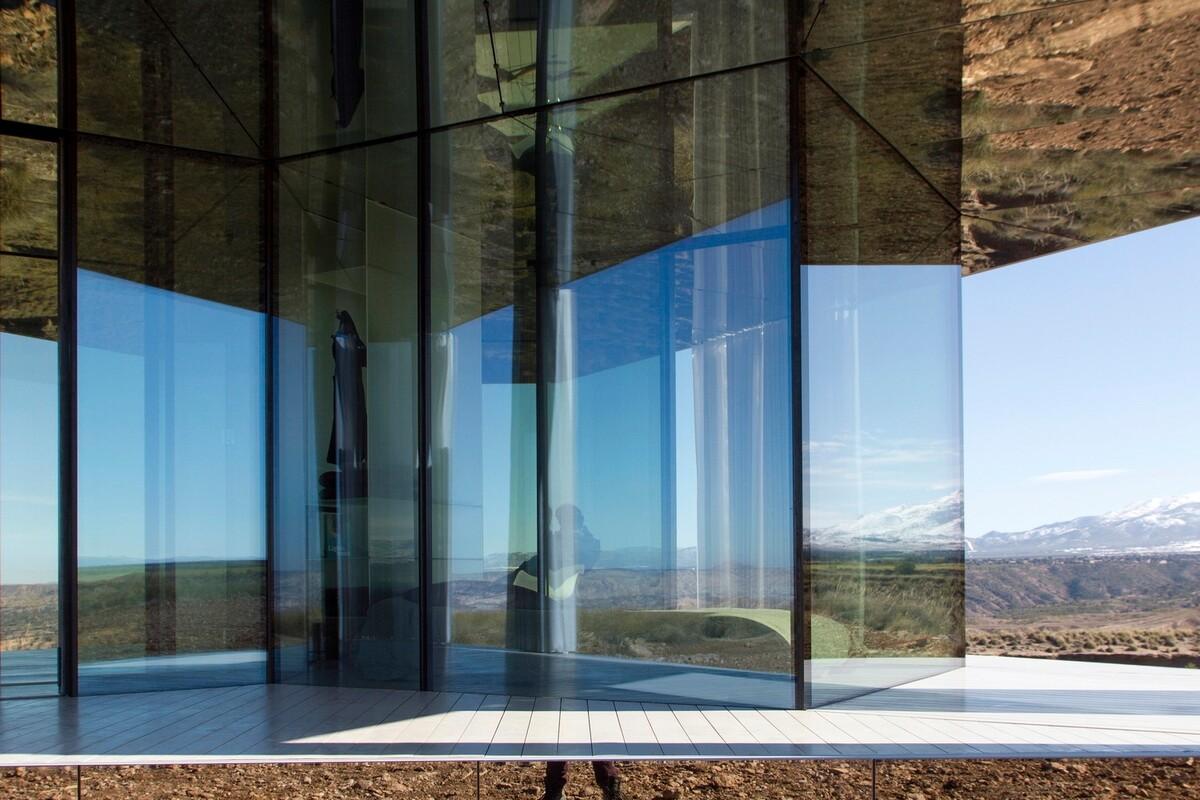

该建筑采用外墙上的垂直玻璃面板作为结构墙,以抵抗沙漠的疾风,同时支撑预应力木质屋顶和露台。玻璃耐热外墙由三层玻璃幕墙构成,其表面几乎不可见的涂层可以保护室内免受阳光暴晒。

AKT II结构工程师这样说道:“这是我们与OFIS建筑事务所在研究和设计方向的第三次合作,继续探索玻璃和木材的内在结构特征。在西班牙戈拉菲沙漠恶劣的天气条件下,玻璃馆仍采用外墙上的垂直玻璃面板作为结构墙,以抵抗沙漠的疾风,同时支撑预应力木质屋顶和露台。我们的外观设计团队预先设计了细节大样以适应玻璃幕墙的结构功能,并在采购阶段遵循客户的意见。“

图纸

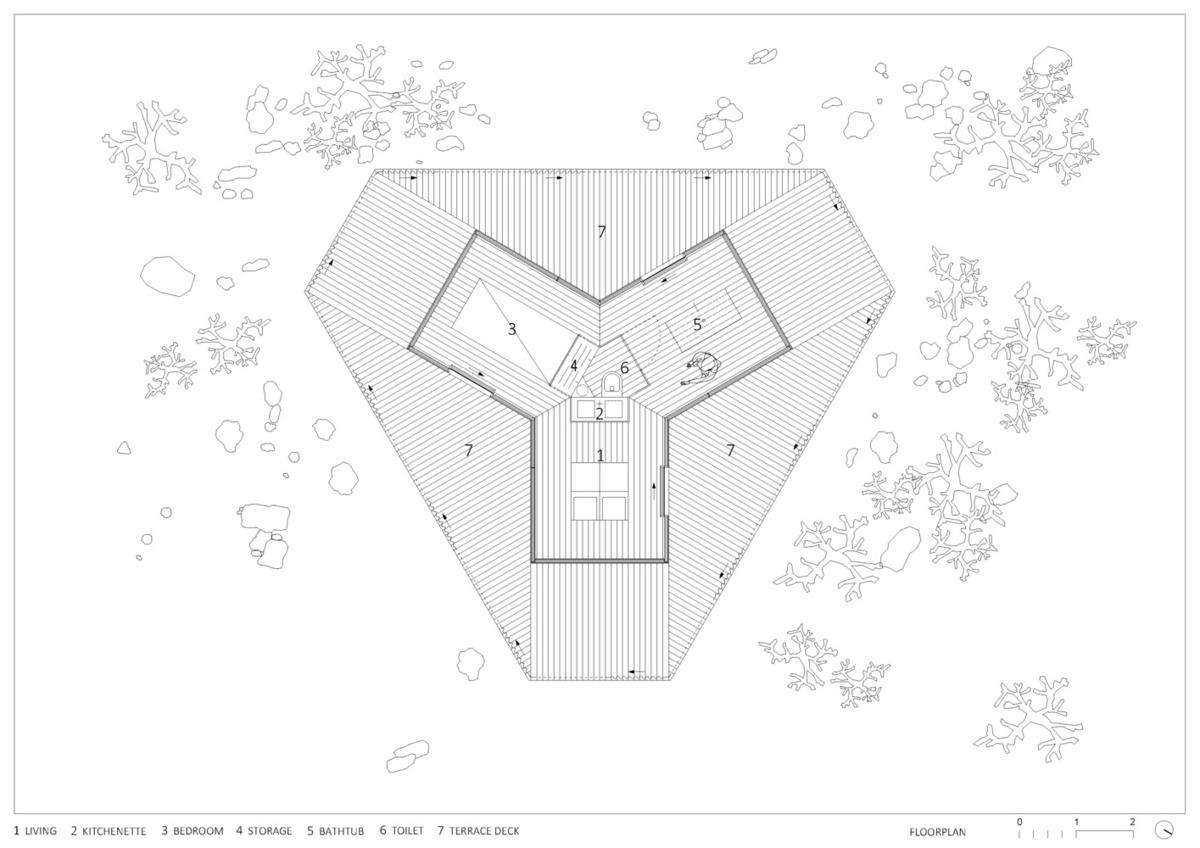

平面图

屋顶平面图

立面图

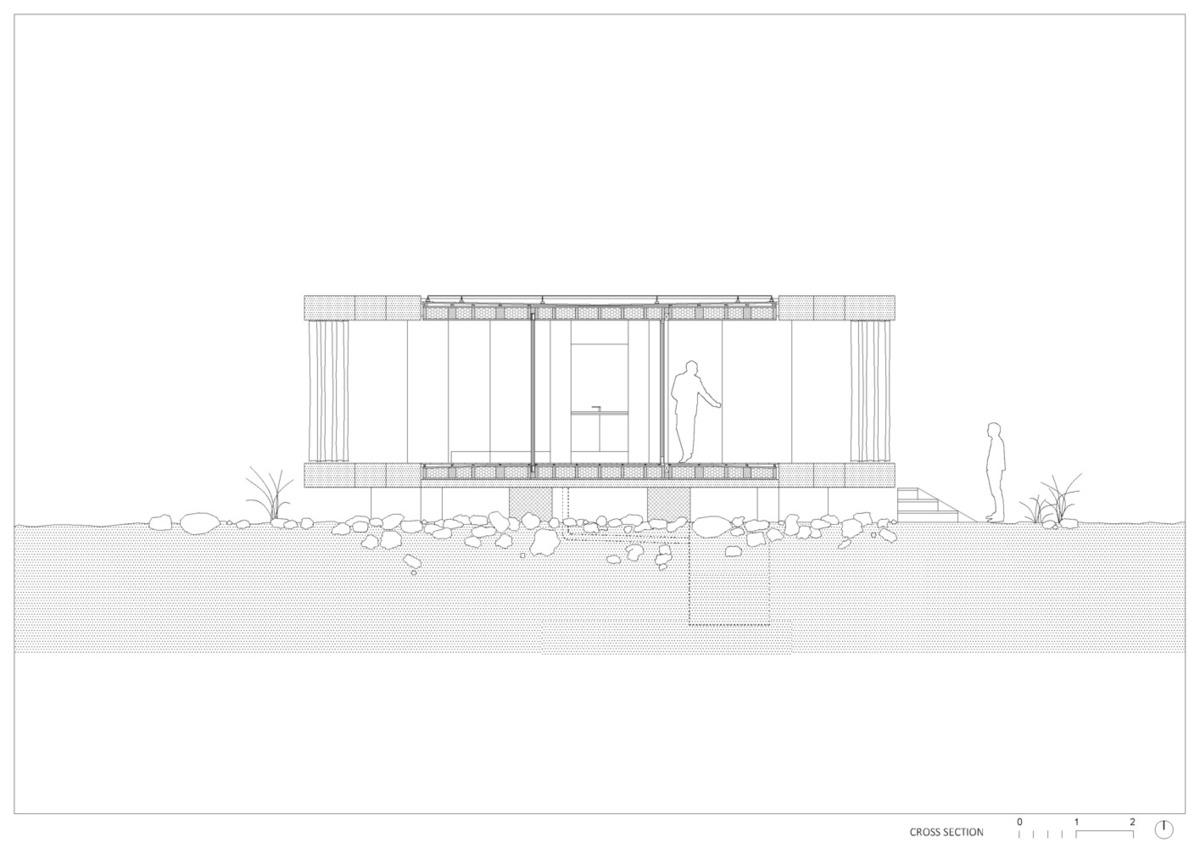

剖面图

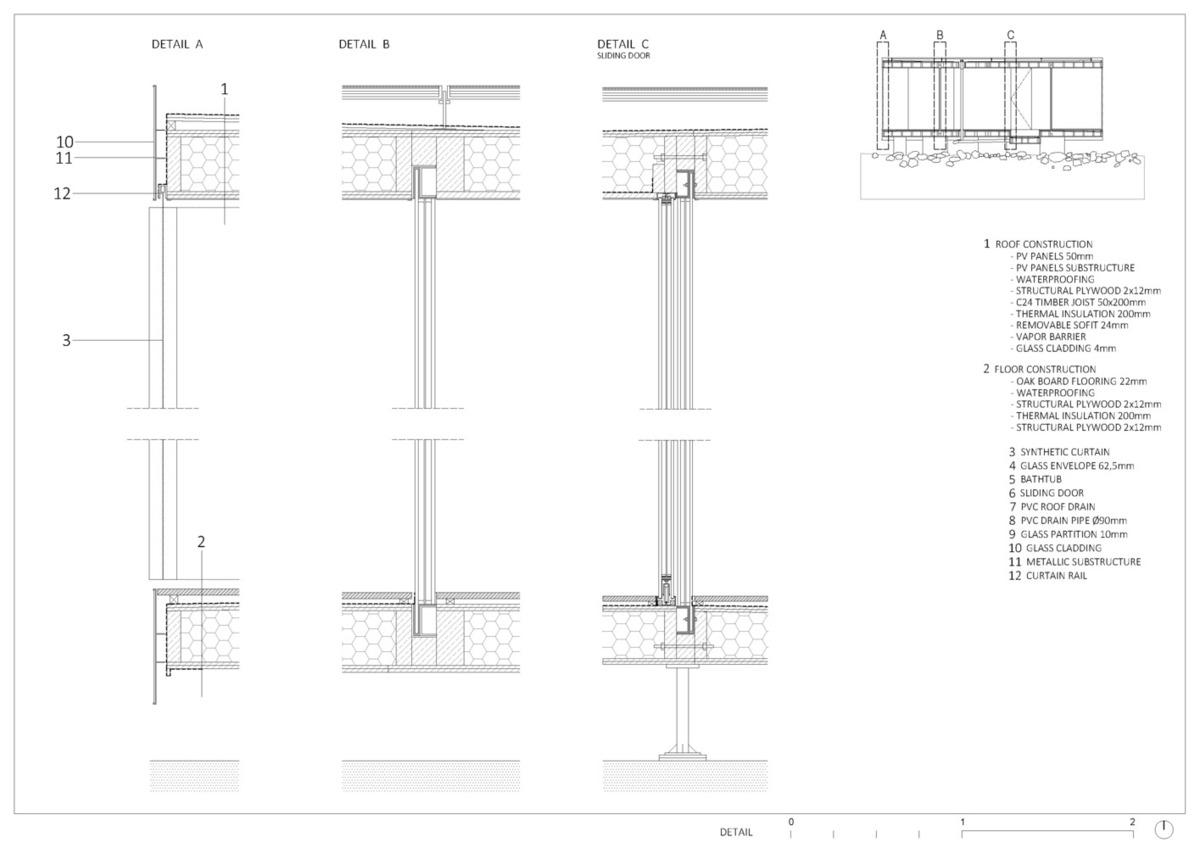

细部构造

核心结构

分析图

项目信息

建筑师:OFIS arhitekti

地点:戈拉菲,18890,格拉纳达,西班牙

球队:Rok Oman,Spela Videcnik,Andrej Gregoric,Janez Martincic,JoséNavarreteJiménez,Lucas BlascoSendón,Jakub Chaloupek,Agnieszka Sukienniczak

面积:20.0平方米

项目年份:2018年

摄影师:Jose Navarrete

制造商:Geberit, Guardian Glass
