不可思议!建筑师爆改48㎡老宅,让母子二人、40只猫、2只狗优雅混居!

建筑师的非建筑 建筑师的非建筑

作者:张海翱
原文链接

△  体验猫咪的视角(光辉城市技术支持)


高密度人宠混居的尝试

上海48㎡猫狗之家



(摄影:胡义杰)




(摄影:胡义杰)




(摄影:苏圣亮)



01

项目背景




(摄影:苏圣亮)




(摄影:苏圣亮)



项目位于上海浦东,是一个90年代典型上海老公房的底层,拥有一切上海”老旧小“的典型特点。业主除了母子二人外,还有40只猫和2只狗,大家共同拥挤的居住在这个48㎡的底层空间里,整个空间中充满着笼子,人类的空间被极限的积压,这也造成了母子之间矛盾的产生。同时由于人宠的高密度混居,光线昏暗,各种气味混杂在一起,使得空气质量非常差,卫生情况非常难堪。




(摄影:徐航)




△  原有室内空间(摄影:徐航)



02

薛定谔:人与宠物连接与分开的叠加态



在高密度的人宠混居状态下,人与宠物的关系是整体设计的重点,首先是对整体功能分区的重新梳理,人类的空间与宠物的空间相互咬合,形成了阴阳的2个空间体系。客厅,次卧和主卧形成人居住的空间,走廊加上院子中的2个小屋形成宠物的空间。两个空间相互咬合渗透。




△  新旧的对比



△  原始平面图




△  改造后平面图




△  人类与宠物如同咬合的太极:你中有我



△  前后对比



同时宠物与人类的共生关系体现为互相需要的关系,宠物向人类提供温情和陪伴用以换取人类的食物和居住空间。宠物数量众多的时候,如果自由的散养,则人宠混居转变为互相争夺空间的战争。如果转为监狱式隔离养殖,则失去了原有宠物与人类互动的平等性。因此本方案中的宠物与人时时刻刻处于连接与分割的叠加状态。




(摄影:胡义杰)



通过一个内部自由活动的猫咪公寓,将猫咪的高密度自由生活与人类隔离,同时采用聚碳酸酯中空板和磨砂亚克力材料模糊不同空间的界限,人在客厅中可以看到来来往往的猫咪,猫通过半透明的材质也可以看到走来走去的主人。




△  消失与出现的猫咪,看与被看的猫咪,人类与猫咪的叠加态




△  客厅中间猫咪的光之交通核(摄影:胡义杰)




△  聚碳酸酯中空板结合磨砂亚克力(摄影:胡义杰)



有一扇半透明的移门隐藏在猫之公寓中,这个移门作为宠物世界与人类世界的关键阀门。当闭上的时候,人类通道完全打开,同时公寓与猫咪的光之核心筒联系也被减弱,猫咪进入其中的概率大大减小(人类区域得到扩展,猫咪区域缩小),当打开时,将走廊区域完全划分为猫咪使用,同时猫之公寓的各个楼层均与光之核心筒相联系,在客厅的人可以无障碍的观察活动中的猫咪。




△  空间的相互转换



640 (1).gif

△  移门打开关闭对空间的变化影响(摄影:苏圣亮)


03

宠物的空间



高密度宠物居住解决方案与普通的爱猫人士的散养有本质的区别。就如同迁徙到大城市的人类一样,二战后的人口大爆炸产生的高密度人口催生了新一代的建筑形式。最为著名的是1952年的马赛公寓,柯布西耶试图保留高密度人类居住环境的尊严,2018年的上海浦东,我们希望为40只建造一座猫咪马赛公寓,解决高密度环境系下猫咪的生活,活动,排泄和饮食活动。




△  1952年的法国马赛公寓:人类的高密度解决方案

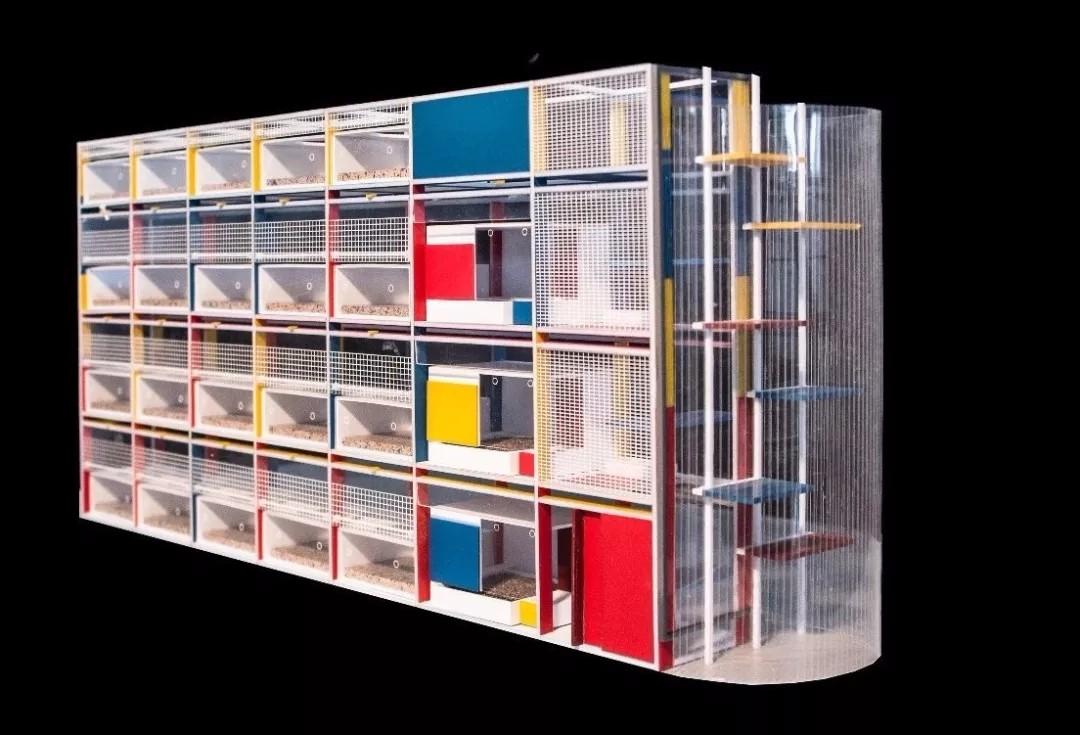

△  2018年的上海的猫咪公寓:宠物的高密度解决方案

(摄影:胡义杰)




整体公寓的总体布局采用了经典现代建筑的功能分区特点,将交通核,后勤区与居住区分开,同时垂直相连。各个楼层水平向串联互通,从居住单元通往后勤单元,再通往核心筒。




△  马赛公寓的颜色




△  猫咪马赛公寓立面展开(摄影:胡义杰)



(摄影:苏圣亮)



640 (6).gif

△  走廊上看猫咪公寓的效果(摄影:苏圣亮)




△  公寓内猫咪的流线




(摄影:苏圣亮)




△  猫咪的通道(摄影:苏圣亮)



主要的交通核由光之圆筒和垂直楼梯间两部分组成,当“阀门”关闭时,猫咪主要由垂直楼梯间上下,当“阀门”打开时,光之圆筒与猫之公寓完全联通,获得更多的攀爬与跳跃空间。同时“筒中的猫”也作为人类客厅的主要观景设施之一。




(摄影:徐航)



640 (7).gif

(摄影:胡义杰)




△  猫咪的通道(摄影:苏圣亮)



最靠近交通核的一格为猫咪的后勤空间,设计了特别定制的猫盒,通过一体集成的猫砂区域和饮食区域提供饮水及饮食服务。猫砂区通过抽屉抽拉提供便捷的换猫砂服务,水碗和粮碗被一体化的设计在同一盒子内,通过工厂统一生产。




(摄影:胡义杰)



这个产品在今后也可以单独售卖,整体通过简易的6角螺丝组装而成,拆分打包后可以放入一个15cm的扁长包裹中,方便邮递与运输,这个单独的“猫盒”内区分了猫窝,猫砂和猫饭区域,为爱猫人士(尤其是养多个猫咪的猫奴)提供了一体化的解决方案。



最后是猫咪的居住单元,通过半开穿孔的亚克力结合可以活动的猫盒子共同组成,通过盒边的小型边条形成的细部卡槽与活动穿孔翻板结合,防止猫咪擅自离开猫咪公寓,主人可以向外轻拉盒子,解锁翻板,打开单元格取出猫咪。



640 (8).gif

(摄影:胡义杰)




(摄影:胡义杰)




(摄影:胡义杰)




(摄影:胡义杰)




(摄影:胡义杰)



紫外线照射灯管设置在猫咪公寓的上方,可以提供杀菌消毒作用,同时在公寓顶部的末端设置了专用的排风扇,确保空气流通与新鲜。在走廊的尽头设置了猫饭专用厨房,与人类厨房分开,这里提供了完毕的冷热水,电磁炉,水槽等设施,可以进行专门的猫饭烹饪。




△  猫饭专用厨房(摄影:胡义杰)



猫之屋相对的是狗之屋,这里有转为狗狗准备的洗澡空间,烘干空间和吹毛空间。在猫屋与狗屋之间为“一米院”,为主卧室提供采光的同时,也在宠物与人类之间打开了一个通道。




△  狗之屋的操作台(摄影:胡义杰)




△  狗之屋与一米院(摄影:胡义杰)




(摄影:苏圣亮)



04

人类的空间



整体建筑空间如同动物柔软的身体曲线,通过不同层级的弧线组织空间。这些弧线的路径同时结合原有建筑的梁的走向,确保了所有建筑结构完整与安全性。同时弧线与拱券也致敬了柯布西耶的经典作品。




△  猫咪的柔软曲线(摄影:胡义杰)




△  柯布西耶在巴黎的Maison Jaoul




△  主入户空间(摄影:胡义杰)




(摄影:苏圣亮)




(摄影:苏圣亮)




△  猫咪与人类尺度对比




△  柯布西耶经典的红蓝尺与猫咪(摄影:徐航)



入口玄关顶部的设置有一个通长的圆拱,侧壁结合猫的尺度绘制了红蓝尺。客厅结合开放式厨房一体化设计,扩大了原有客厅的空间感受,通过内藏的三连移门可以将客厅与厨房灵活划分。



640 (9).gif

(摄影:胡义杰)



640 (10).gif

(摄影:胡义杰)




(摄影:苏圣亮)



通过明亮的色彩丰富小空间活跃度,同时使得空间更加明亮清晰。红黄蓝的3种颜色的搭配调和整体空间,引导人行流线。客厅主要配色为黄色与蓝色,通过黄色的丝带游走于天花上,强调整体弧线感觉。蓝色空间的墙面从卫生间延伸出来,插入客厅中。入户的墙面为红色,点亮整个客厅空间。




△  蒙德里安的经典配色




(摄影:胡义杰)




(摄影:胡义杰)




(摄影:苏圣亮)



卧室主要采用蓝色与黄色的配色,与成品的家具搭配。次卧室采用翻折床结合地台设计,提供了足够的储物空间的同时,提供更多的空间使用方式。结合飘窗设计了超大工作台面,提供了舒适的吃鸡环境。




(摄影:胡义杰)



640 (11).gif

(摄影:胡义杰)



640 (12).gif

(摄影:胡义杰)




(摄影:胡义杰)


05

光线的反射与穿透



半透明的材质除了模糊了不同功能空间边界的同时,也提供的光线的反射与穿透。在吊顶上采用了光导管,将室外光线引入室内,通过顶部的全反射不锈钢,将其反射到室内空间中去。同时走廊的墙面采用聚碳酸酯中空板与镜面结合的方式,将光线漫反射到室内,提高了全屋的照度。镜面同时也将猫咪公寓的一部分景色反射到客厅,可以在沙发上观察到公寓中猫咪的动向。




(摄影:胡义杰)




△  光导管与反射材料的运用




(摄影:苏圣亮)



06

其他暖心改造的细节



在妈妈房间到狗窝设置了秘密通道,可以让妈妈方便的到达狗屋,并在其中设置了双层门系统,隔绝噪音。在猫狗屋中设计了独有的保温排风扇系统,由最外层的防雨百叶,中间的排风扇和最内部的推拉窗共同组成,确保室内的保温同时提供通风的设计。同时地面采用仿地板瓷砖,下面为防水涂料层,有效杜绝老公房底层的潮湿问题。



640 (13).gif

△  专门设计的双层排风系统




(摄影:苏圣亮)




(摄影:苏圣亮)




(摄影:苏圣亮)



长按二维码进入VR视角

(光辉城市技术支持)


07

结语



在被不断压缩的人类生活,尤其在拥挤的都市中,生活总是要求人们去放弃一些很多东西,同时人们又被欲望驱使着,追寻着更大的房子,更高的收入和更攀比的朋友圈,转而形成了焦虑的日常。但是在这个设计里:“48平方米高密度人宠的优雅混居”,传达出这样一个态度:即无论在何种困境里,利用已有的资源,通过合理设计可以带来希望。




△  施工人员照片



项目信息

业主:宁枫(母亲),胡忆宁(儿子)

设计单位:上海华都建筑规划设计有限公司

主创设计师:张海翱,徐航

结构设计:汪国勋(上海华都建筑与规划有限公司 结构所所长)

软装设计:刘琰(造作)

瓷砖设计:东鹏瓷砖

开关&LED灯:公牛装饰开关 公牛爱眼LED灯

装修工程:上海沪佳建筑装饰  丁国华(施工总负责),徐林(油漆工),邢陀明(电工),蒲昆伦(木工),何永元(泥工)

光导管提供及安装:苏州中节能索乐图日光科技有限公司、江苏心日源建筑节能科技股份有限公司

软装提供:造作 ZAOZUO, 刘琰、陈震、孙晋洲、黄玉莹

瓷砖洁具提供:东鹏瓷砖,东鹏洁具,艺耐卫浴 innoci

猫盒制作:上海金容广告传媒有限公司

特别感谢:王赋,何颖,霍靖怡

宠物专家指导:段晓天

建筑摄影:苏圣亮,胡义杰,徐航

建筑动画:光辉城市 (可预约线下VR体验  慧子小姐姐:155-0212-4026)

插画绘制:张小哈

供稿单位:上海华都建筑规划设计有限公司
