分析图专题丨成果校验篇

LAC丨ArchStudio LAC丨ArchStudio

作者:ADG
原文链接

Hello小伙伴们,又到了每周一的制图教室时间啦,今天为大家带来的是分析图专题的第三部分:成果校验篇。

经过了前期对环境的分析、中期的设计推演,最后我们还需要对已经完成的设计进行一番校验,用分析图告诉我们的老师或是业主,我们的设计绝对是合理、经济滴~

今天,我们就来聊一下成果校验分析~

维特鲁维说过建筑的三要素包括“坚固、适用、美观”,如果说效果图是对我们设计在美观方面的呈现,成果校验分析就是对我们设计在适用性方面的展示。先来对成果校验的分析内容进行一个梳理,小编以为常见的成果校验分析可以分为三方面内容:功能分区与排布、流线设计、结构合理性。

接下来我们就看一下,该如何用分析图来呈现这些内容:


PART 1

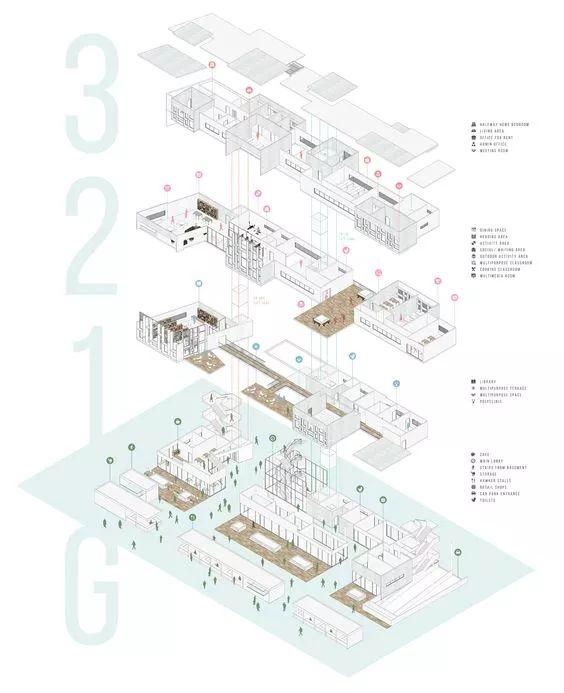

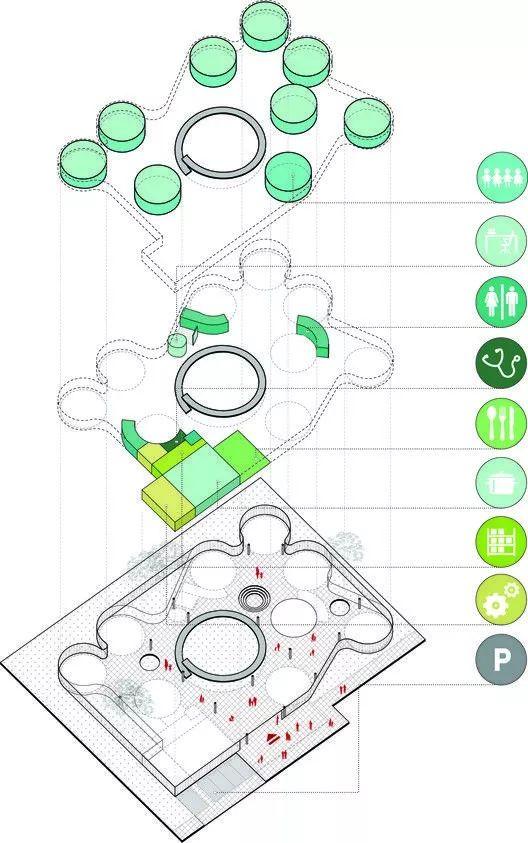

功能分区与排布

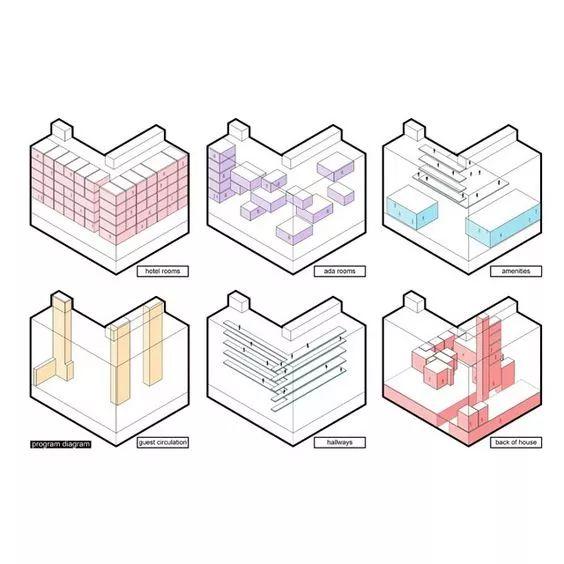

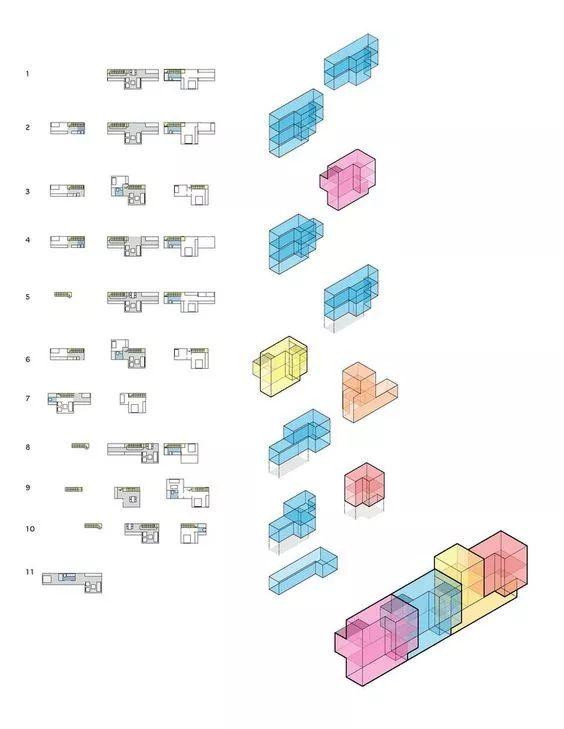

介绍功能分区与排布时建议简化模型,将空间概括为抽象的几何体量,增强图纸的易读性,不同的功能配以鲜明且对比较强的色彩,功能的内容可以用图标来标注~

PART 2

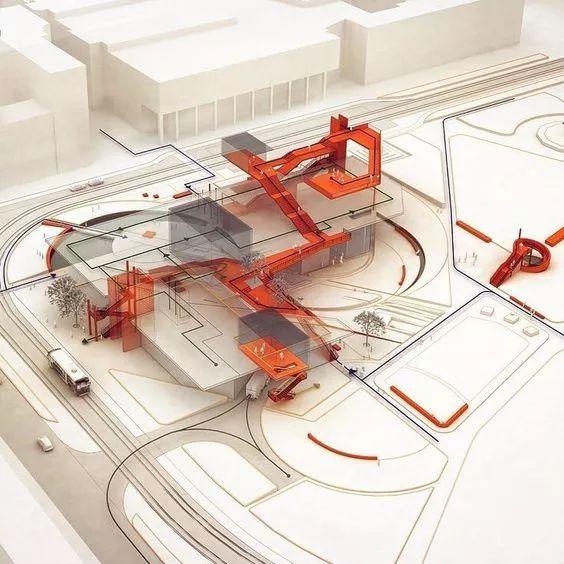

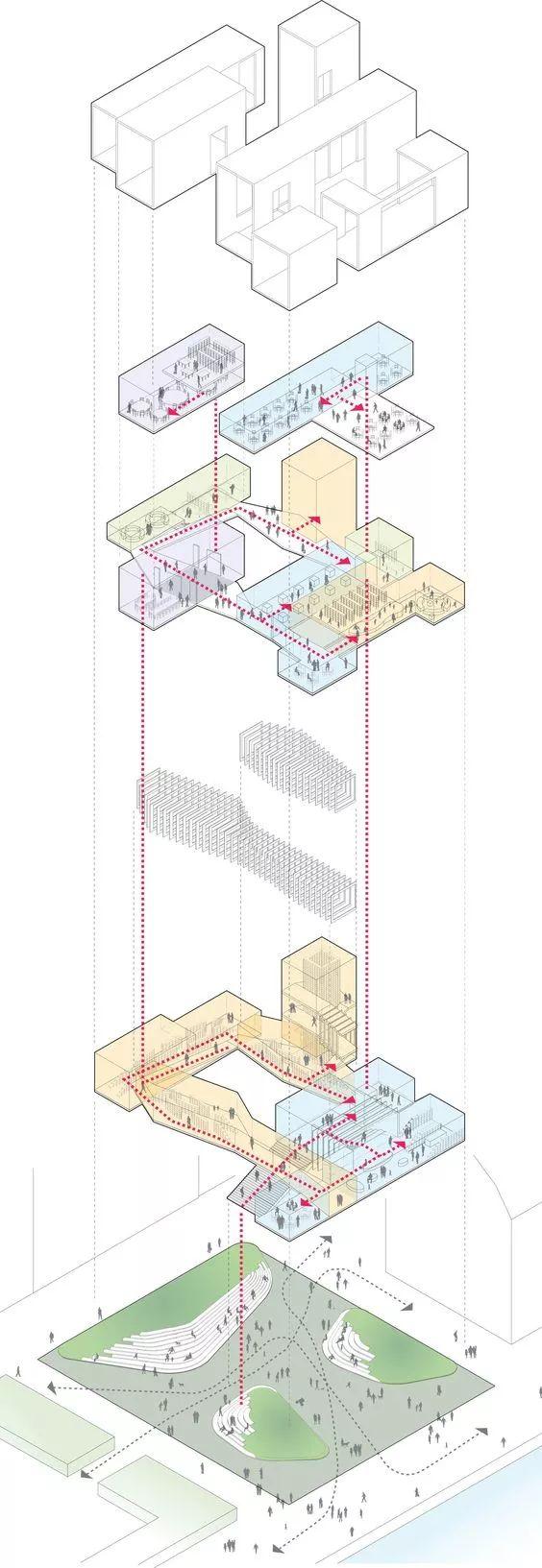

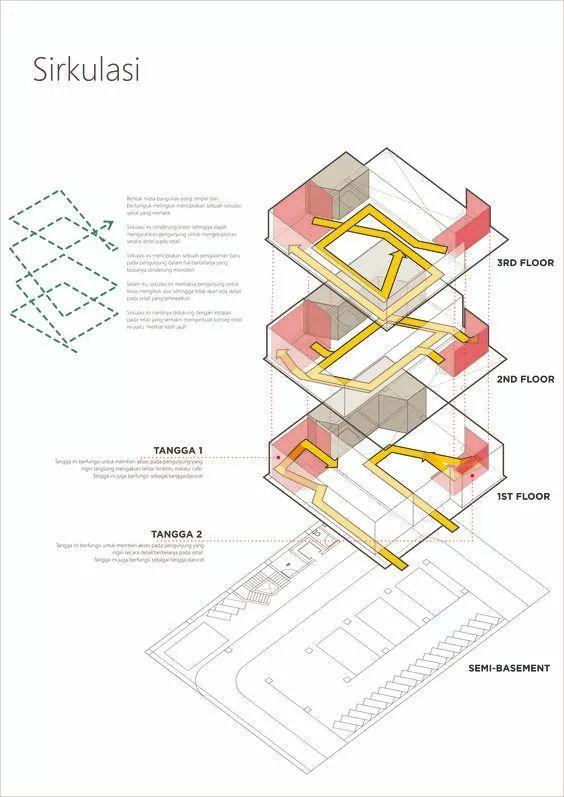

流线设计

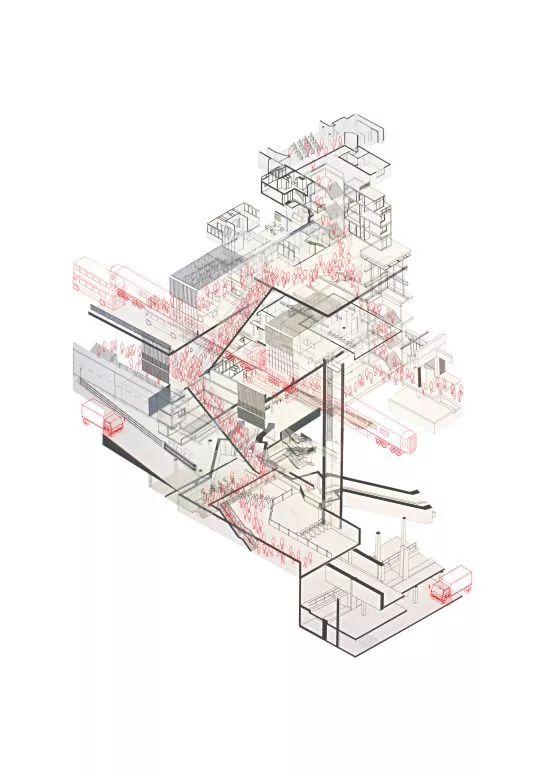

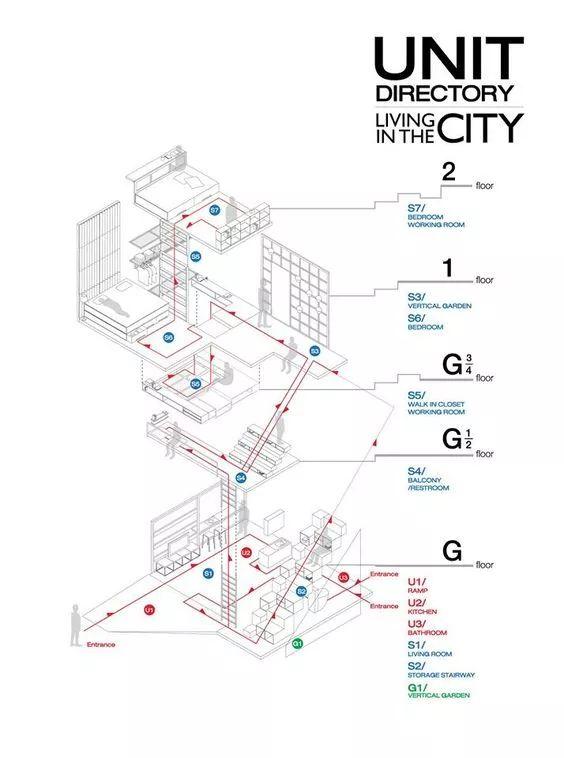

介绍流线设计时同样建议大家尽可能简化模型,甚至可以只保留一个外壳,将流线清晰地展示出来~

PART 3

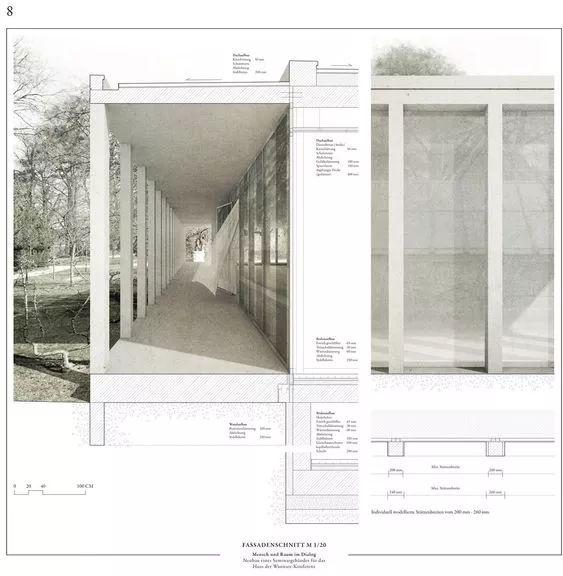

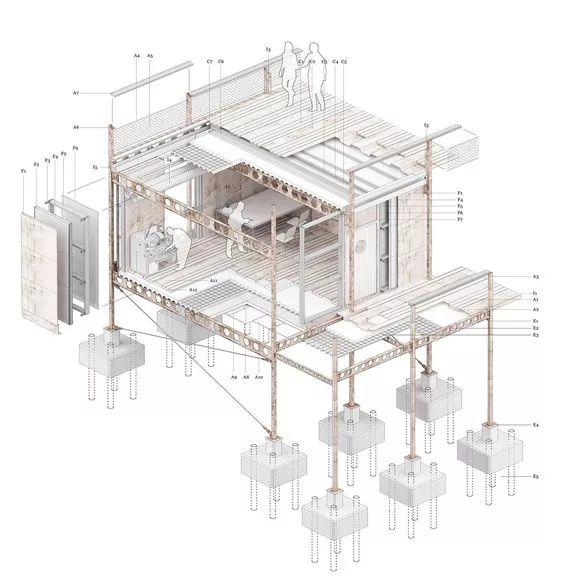

结构&构造设计

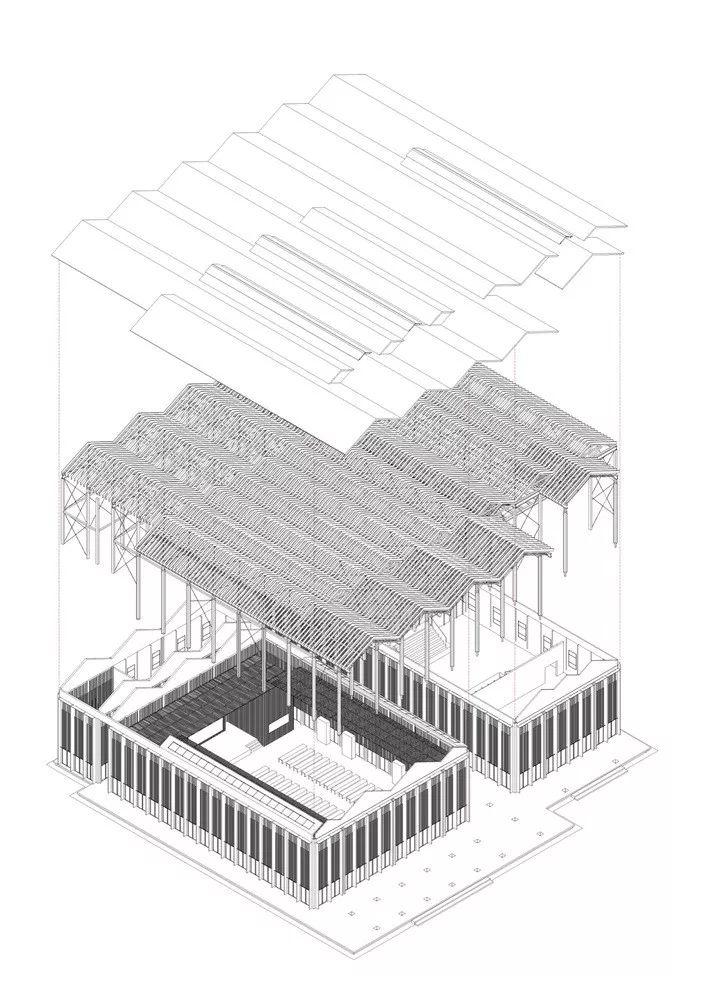

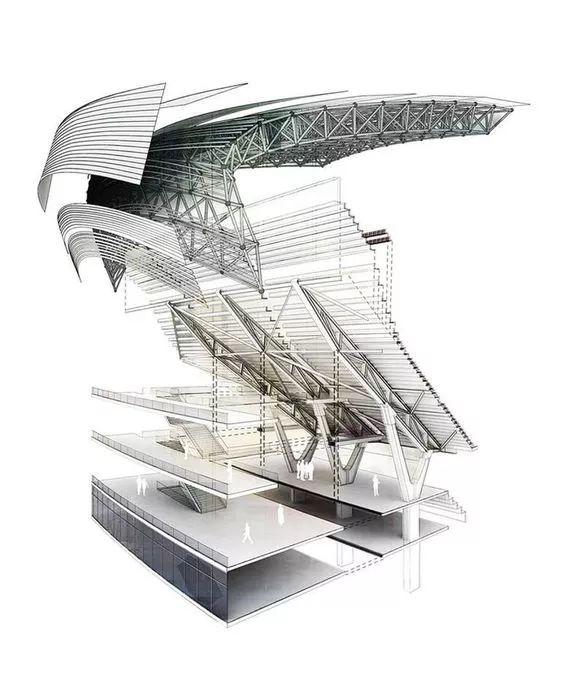

结构/构造设计一般是通过剖面图,或是爆炸图、拆解图来表现,为了增强图纸的可读性及美观性,还可以将剖面与透视结合表达。

除了上述的内容,还有些图介乎于表现图与分析图之间,也在这里一并说一下,它们可以理解为效果图之外对建筑内部空间的一个补充展示,小编将这些图按照图纸类型划分为三类:爆炸图、剖透视、剖轴测。

接下来我们再来看一下这类图纸的表现:


PART 4

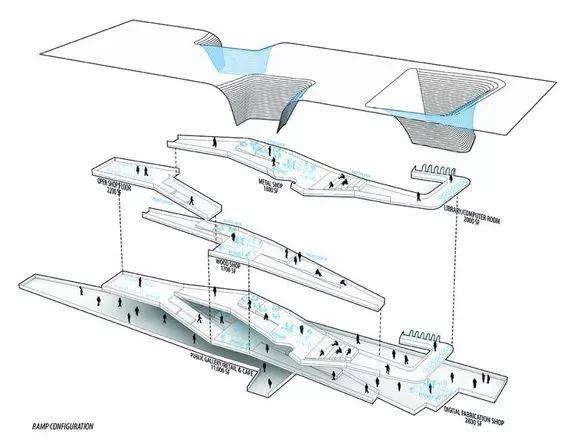

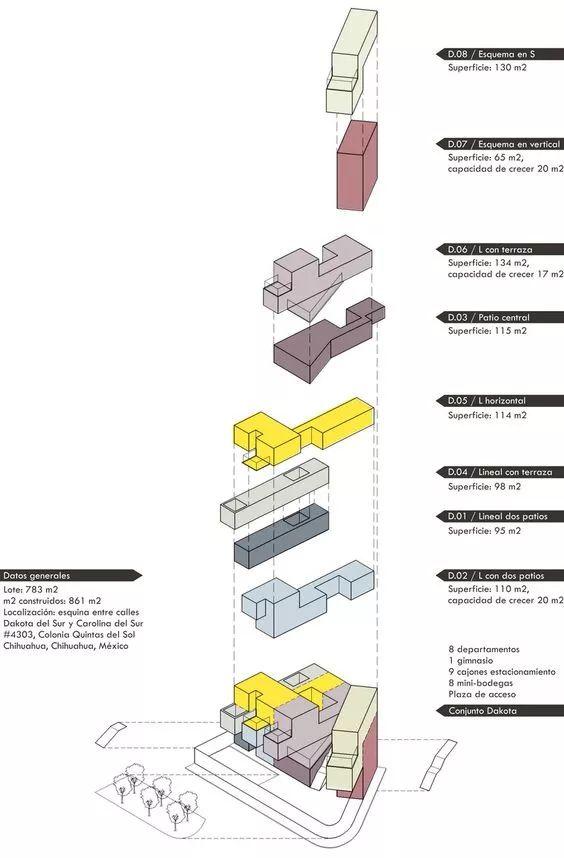

爆炸图

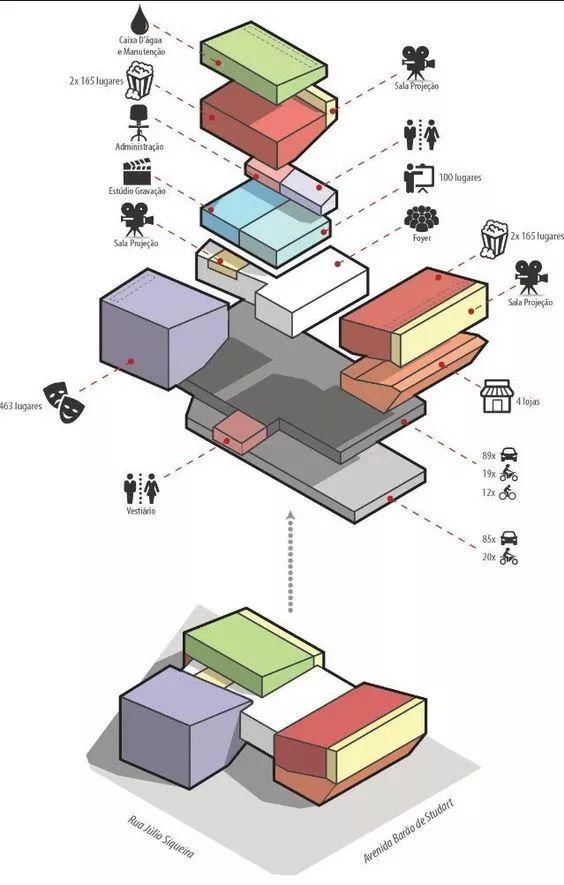

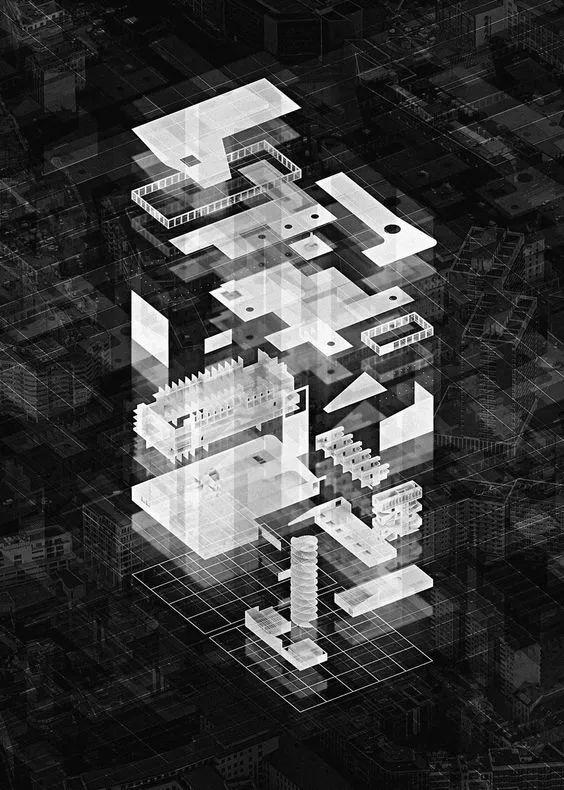

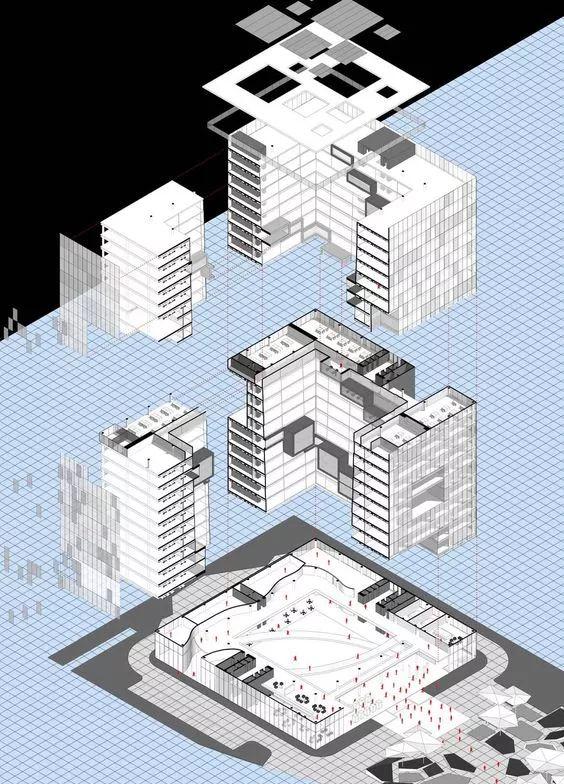

爆炸图的表达能力其实是很强的,在表达平面布局、流线、结构方面都是一把好手,还可以展示一下内部空间,可以将大量信息整合到一张图上来表达。

PART 5

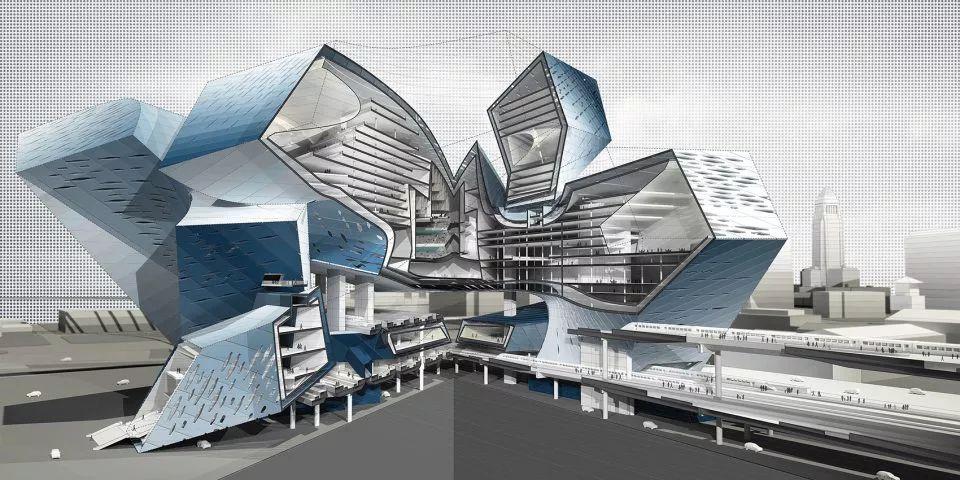

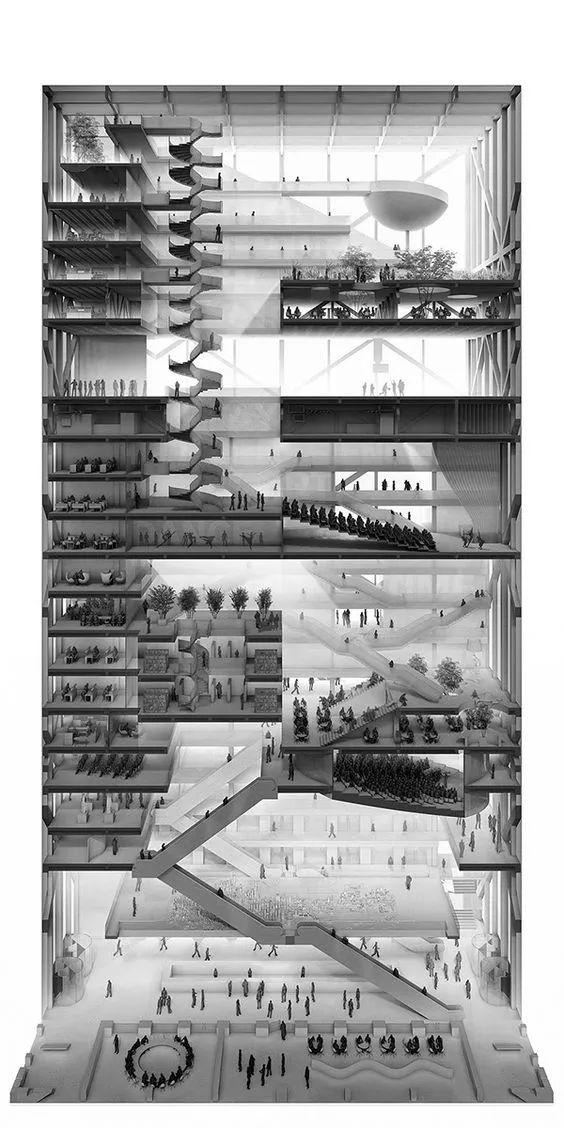

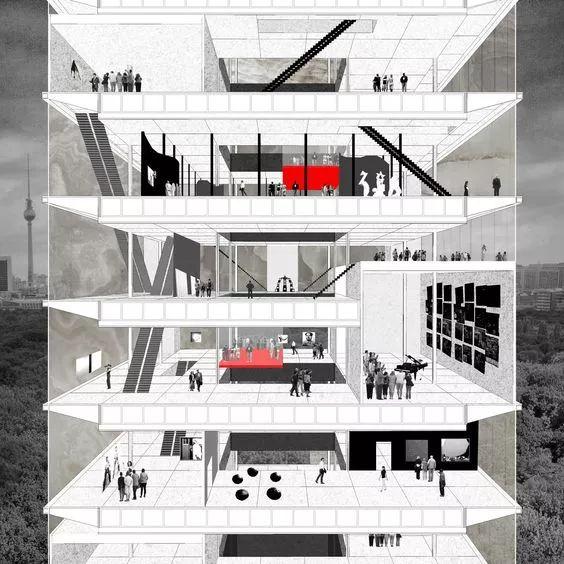

剖透视

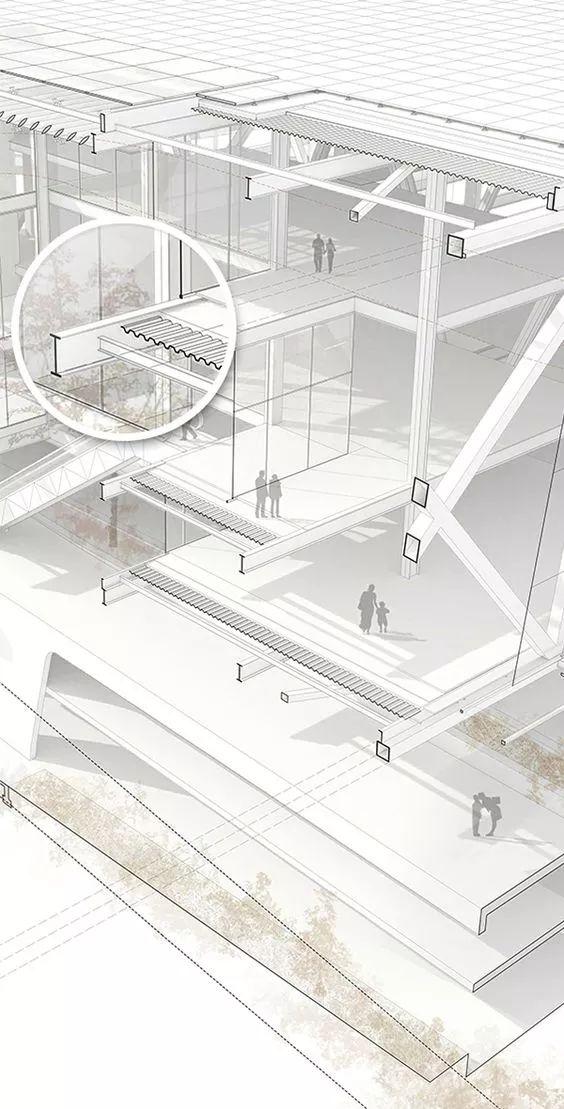

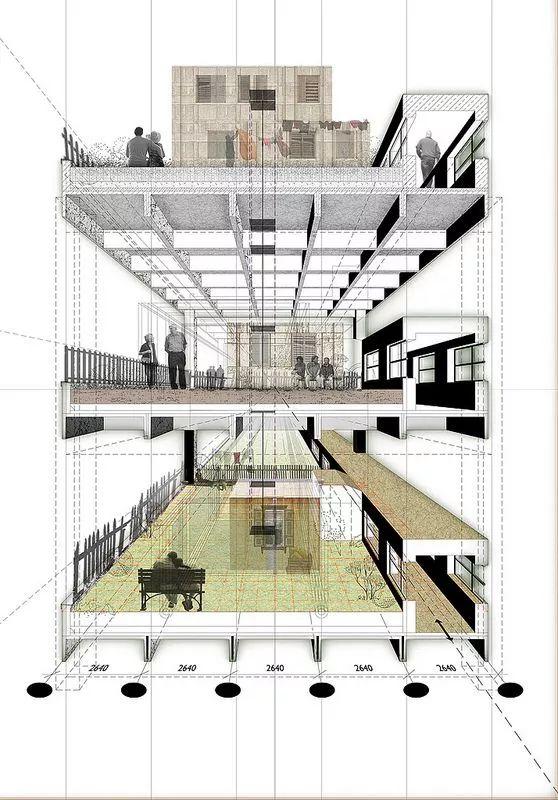

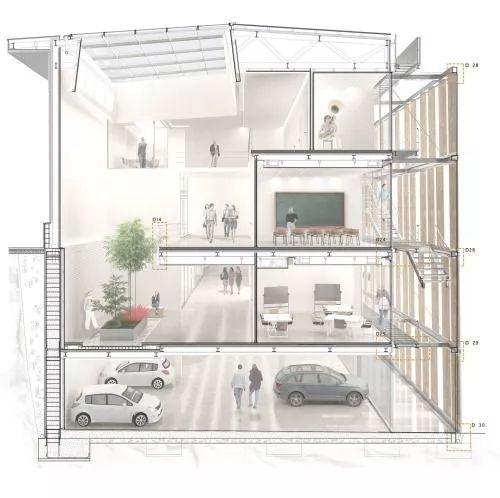

剖透视是在剖面图的基础上衍生出来的,相比严格的剖面图,剖透视更能将建筑的内部空间效果,并且能够将使用状况融入图面表达之中,在及其复杂的建筑设计中,我们还可以尝试转角剖,也许可以比常规的平立剖更能将建筑设计表达清楚~

PART 6

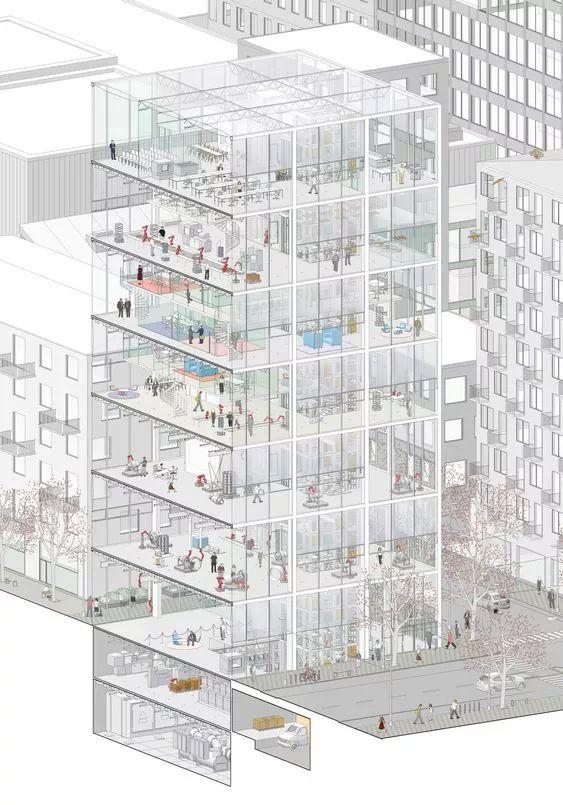

剖轴测

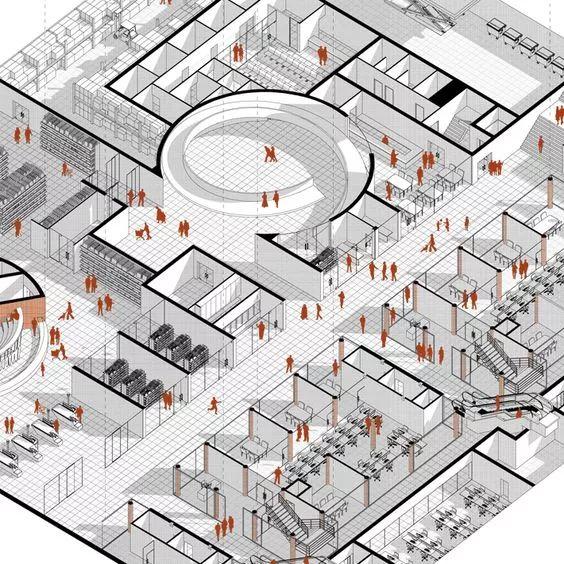

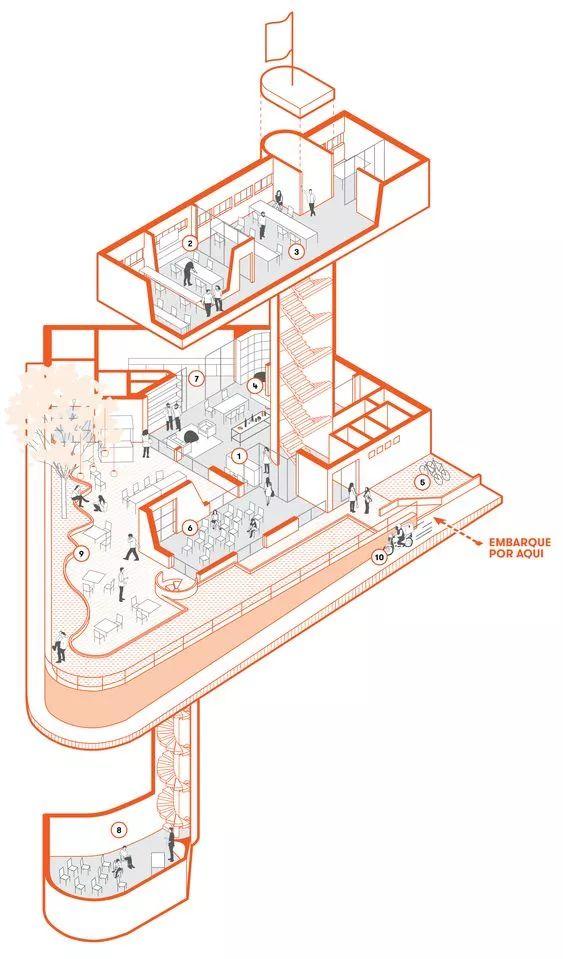

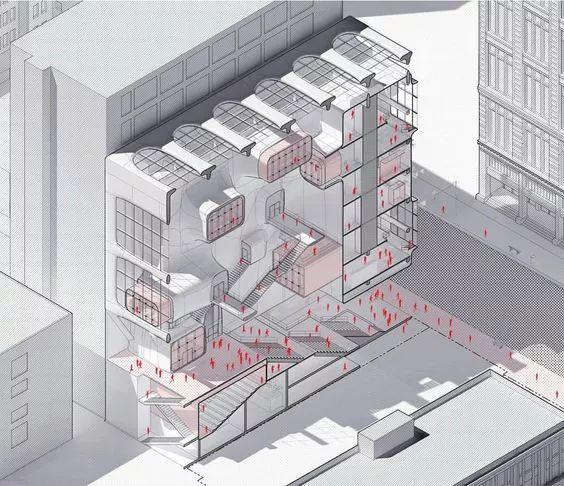

剖轴测的表现内容与剖透视基本上是一致的,不过相比剖透视,剖轴测更能均质、全面的展现整个建筑每一处的空间效果、使用场景~

本期制图教室就到这里啦,对成果校验方面的分析图进行了一番简单的梳理,接下来的一篇将会手把手教大家画一张成果校验分析,敬请期待呦~
