Simonne-Mathieu 网球场,以水晶宫为灵感的温室球场

ArchitectureDaily ArchitectureDaily

作者:Marc Mimram
校对:星期八小镇

原文链接


景观设计师米歇尔·科拉约德(Michel Corajoud)在为国际网球锦标赛提出要改善Roland Garros 球场的计划时,他希望将其改造成为一座开放的、与这座城市联系在一起的运动场地。

▲ 总平面

该方案需要开辟一个广阔的公共空间,并在邻近的花园中建造一个可容纳5000名游客的空间,不久前,这里建造了一些质量不是很好的温室空间。但是让这座花园出名的不是这些温室,而是 Jean-Camille Formige 在1898年设计的精致的植物温室,这些温室从未受到过威胁。

新建筑的设计灵感来自于这些具有19世纪特色的由玻璃和铸铁建造的温室,新的网球场部分位于地面以下,周围是梯形混凝土平台,顶部采用钢结构,并采用了植物温室包裹以满足最高技术规格。

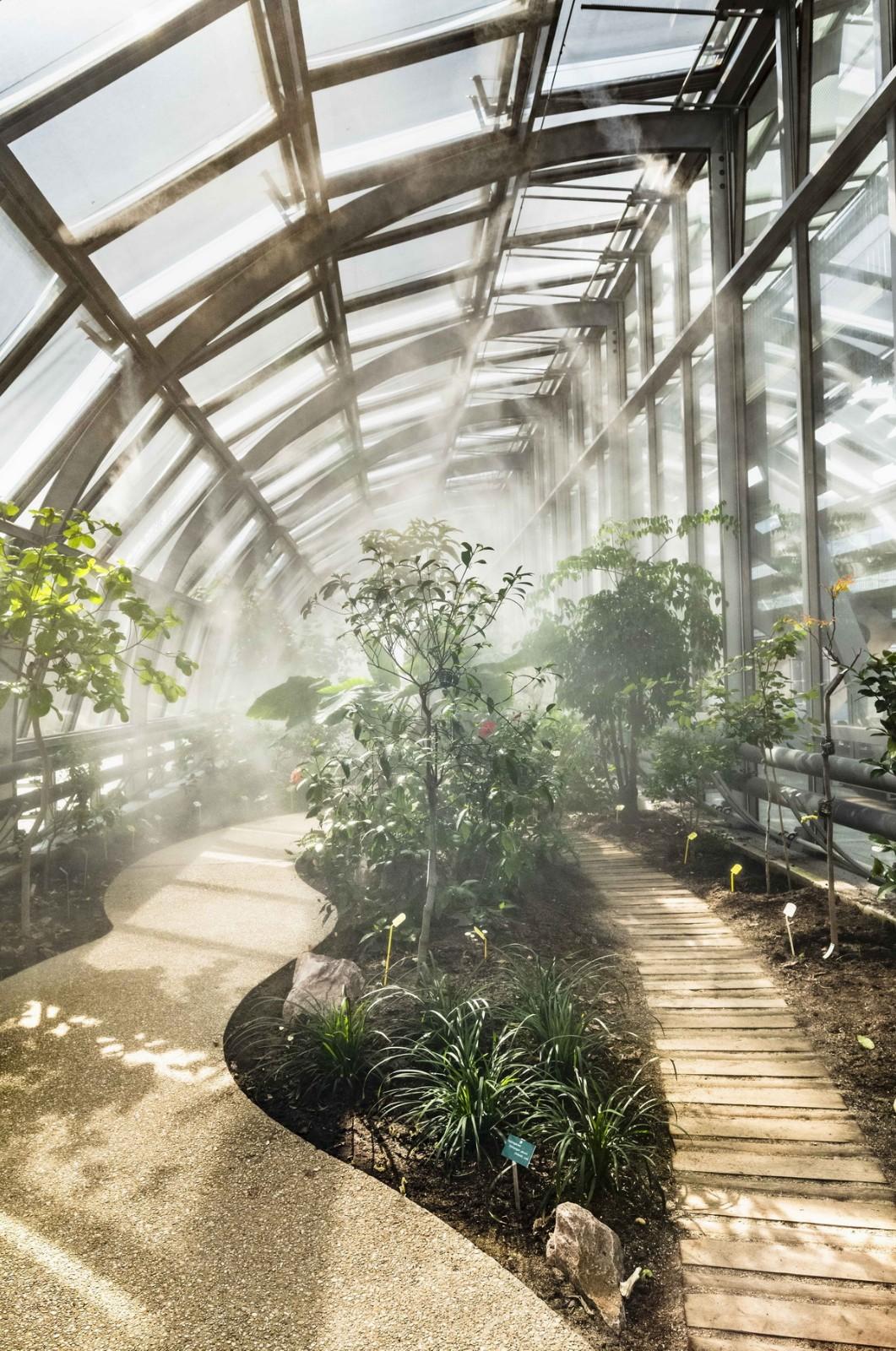

这些新的温室形成了一个玻璃建筑背景,来自四大洲的植物都可以在其中繁茂生长。通过参考附近温室的设计,新建筑参考了金属建筑的特点。自1851年伦敦水晶宫建成以来,该金属建筑依然矗立着,它在光线和结构之间有着微妙的关系,是通风和经济的完美模型。

新建筑采用了双层玻璃,这比历史温室具有更好的隔热效果。设计时并没有创造一个简单的光滑的玻璃表面,而是利用了破碎的玻璃碎片,新建筑的边缘排列在两个不同的方向。通过这种方式,建筑的外表会随着衍射光的改变而改变,不规则的玻璃碎片表面产生的反射会产生振动。玻璃屋的钢结构让整个建筑带上了节奏,并与平台相平衡,平台可上升到围绕建筑顶部的走廊。


结构上的光,阴影和透明度延续了19世纪建筑的特征效果,同时将现代技术融入到氧燃料切割和焊接工艺中。 就像 Michel Corajoud 所希望的那样,花园和运动,植物学和网球,技术和身体表现之间的对话已经从共享空间中产生。 过去的结构决不会抑制现代建筑的自信表现 —— 恰恰相反。不同的活动在时间上交叉; 网球锦标赛是植物园发展的重要组成部分。 如果需要的话,Simonne-Mathieu 球场就是一个很好的案列,既增加了城市生活的乐趣,还要不断适应增加的不同用途的组合。

设计图纸:

调整大小 23_Ground_plan_.Marc_Mimram_Architecture_Ingénierie.jpg

▲ 环境平面图

调整大小 10_Plan_RDC_with_context_.Marc_Mimram_Architecture_Ingénierie.jpg

▲ 场地平面图

调整大小 21_Plan_R-1_.Marc_Mimram_Architecture_Ingénierie.jpg

▲ 楼层平面图

调整大小 20_Plan_RDC_.Marc_Mimram_Architecture_Ingénierie.jpg

▲ 楼层平面图

调整大小 7_Section_.Marc_Mimram_Architecture_Ingénierie.jpg

▲ 剖面图

调整大小 22_Détail_.Marc_Mimram_Architecture_Ingénierie.jpg

▲ 细部

项目信息:

设计方:Marc Mimram

地址:欧特伊花园, 欧特伊大街3号, 75016 巴黎, 法国

类别:体育场馆

首席建筑师:Marc Mimram Architecture & Associés

设计团队:Martin Fougeras Lavergnolle, Francis Jacquiod, Jacques Durst

建筑面积:5300.0 平方米

项目年份:2018年

摄影师:Erieta Attali

工程:Marc Mimram Ingénierie : structure and economy

INEX:Fluid and environment engineering

合作者:Vinci : demolition - earthworks - main construction work – architectural trades Viry-Fayat : metal frame - light facades - locksmith / metal work, Sfee : electricity, Foret : plumbing - heating system – air treatment, Richel : greenhouses equipment, Etablissement Jean Lefebre : external works and landscaping

AARTILL:照明

AAB:音响

VS-A:外观
