如何在三步之内搞出一个没有复制粘贴的高层?

非标准建筑工作室 非标准建筑工作室

作者:非标准建筑工作室
原文链接


高层建筑这货真是个磨人的小妖精。

让人欢喜让人忧。

你说ta麻烦吧,但平面都是复制黏贴的,首层、顶层、标准层,三张图搞定。

你说ta容易吧,可背后站了一整盘群英荟萃个个惹不起,想提点什么新花样都有人say no。


所以很多建筑大神大咖大明星,甭管剧院展馆博物馆玩的多溜,牛皮吹的多大,也不敢轻易去踩高层这个坑。

说白了就是,

30米以下,建筑师一人独大;

30米以上,结构师一票否决,或者说每个人都能一票否决。

这也是为什么玩高层NB的都是SOM、KPF这种协同作战的专业团队公司。

但建筑师是一种不服也不想憋着的生物,总有人琢磨着要搞事情。

比如下面这个建筑师和他这个层层不一样的高层——

Christian Kerez设计的

霍尔希姆能力中心

Holcim Competence Center

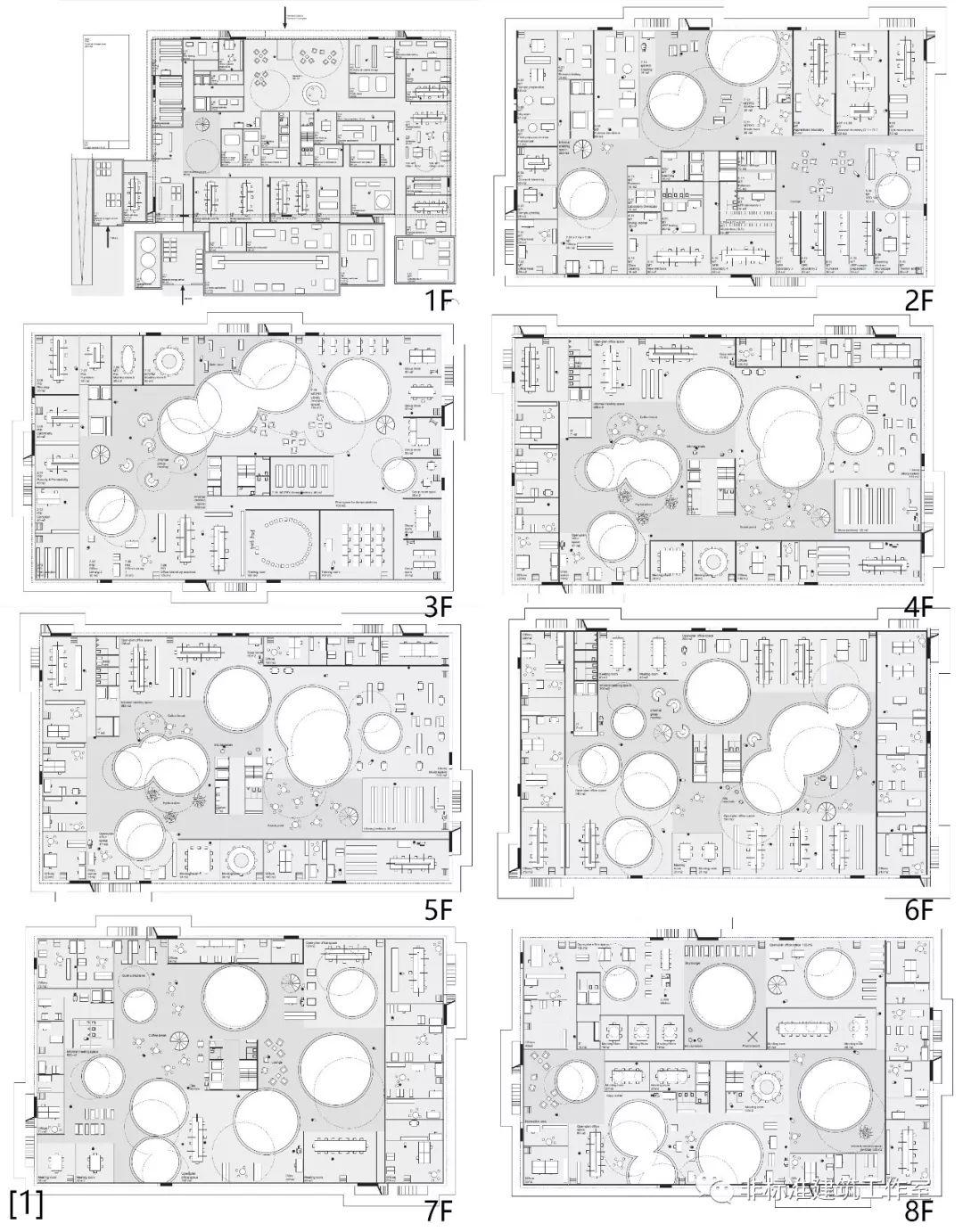

这座建筑实际就是个普通办公楼,在普通建筑师眼里,它的平面应该长这样↓

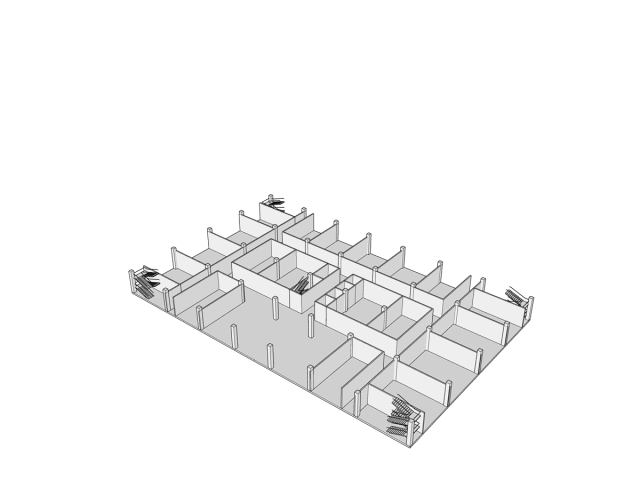

平面排布无非就是一圈走廊串起一圈房间,然后伸出两根手指,ctrl v+ctrl c——当然,手指长的会操作的更快一些。

要想突破怎么办?

答案其实很明显——

每层设计的不一样就行了。

而拒绝这种设计的答案也很明显——

太累。

不仅是画一堆平面累成狗,还要和结构水暖电轮流battle更是累觉不爱。

但是如果说,

这种每层不一样的高层设计,

其实三步就能搞定,

你还会拒绝吗?

但在约之前,我们先要约法一章。

拿出小本本记好了:

放弃平面思想,用空间思维去做设计。

否则,出门左转不送,楼下一堆平面图在等着你去ctrl v呢。

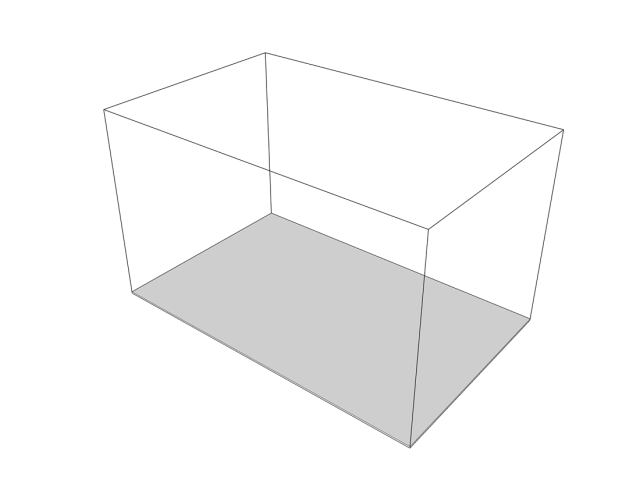

下面我们来删除复制粘贴的源泉——

那些每层都一样的构件。

垂直的楼梯间,不变的空间布局,还有规规矩矩结构体系,是造就复制粘贴式高层的三大元凶。

删除之后,

我们三步走的路线也就清晰了,

那就是再依次把它们加回来。

 Step 1 加楼梯

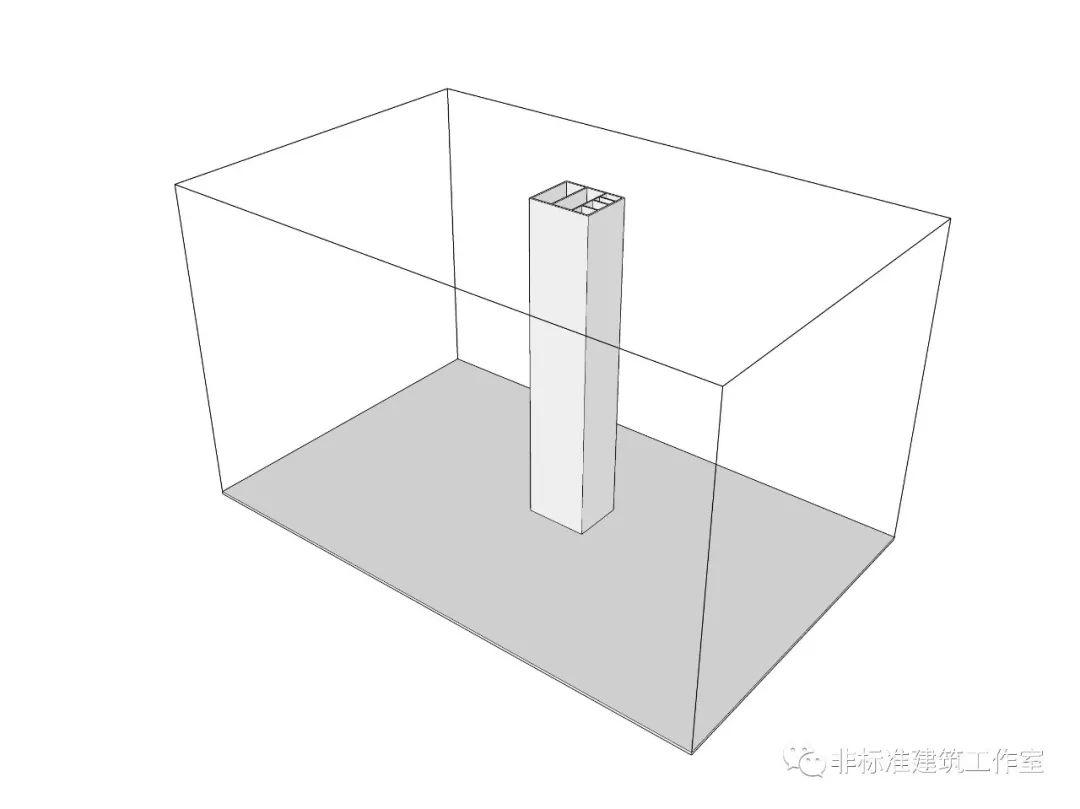

首先,因为疏散及无障碍的需求,在建筑中间加入垂直楼梯间及电梯间。


但如果垂直楼梯间加多了,平面不就又走回复制黏贴的老路了吗?

所以说第一个空间思维转换开始了:

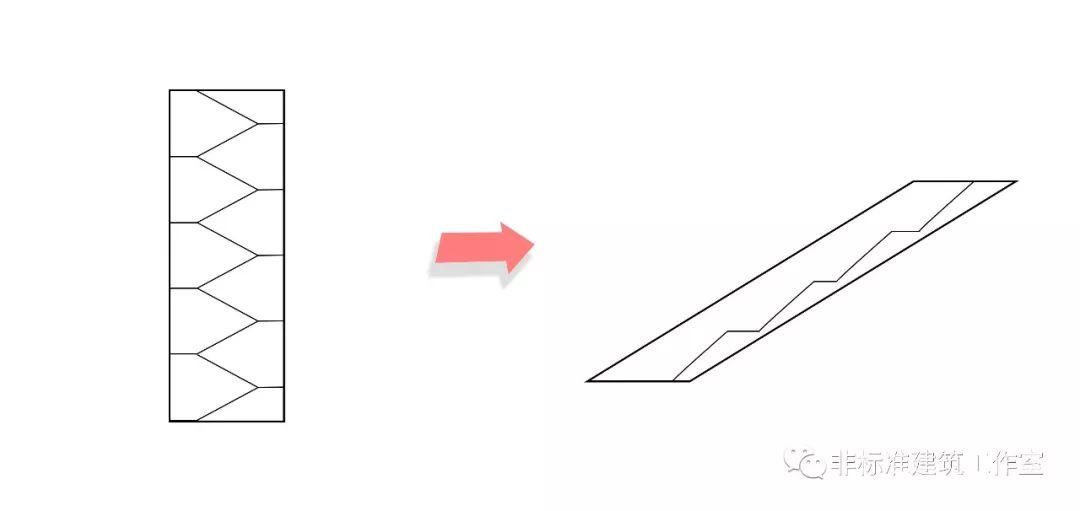

楼梯间一定要是垂直的吗?

斜的不行吗?

当然可以。

Kerez在他的另一个方案——瑞士再保险新总部大楼中,也是这么设计的。

不过瑞士再保险新总部是将斜置的楼梯间布置在内部。

而在今天这个设计中,

则是将楼梯间甩到建筑外围。

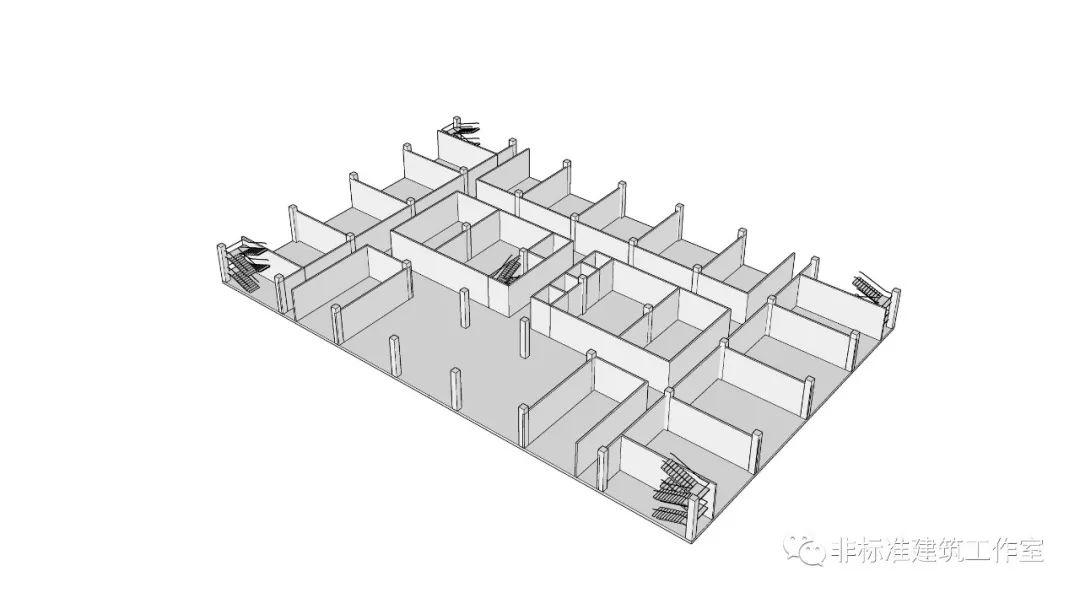

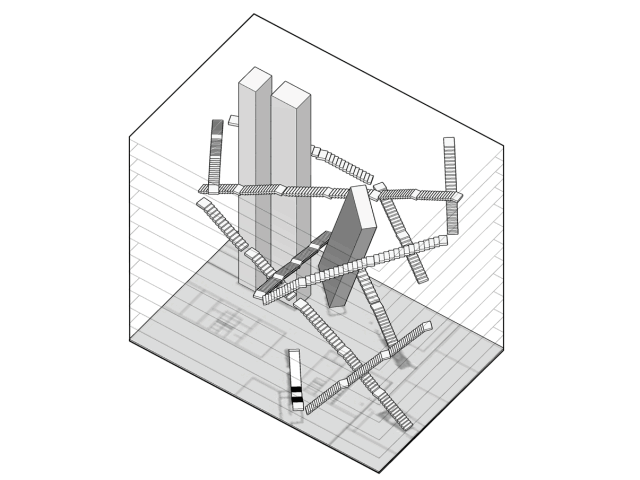

传统的封闭式楼梯间被悬挂于建筑平面的外围,并且被彻底解放:从原本的垂直线条被拉伸为条状、线性的各种直跑梯段——传统的封闭单向楼梯间也同时变成了建筑外围的观景廊道。



 Step 2 掏空间

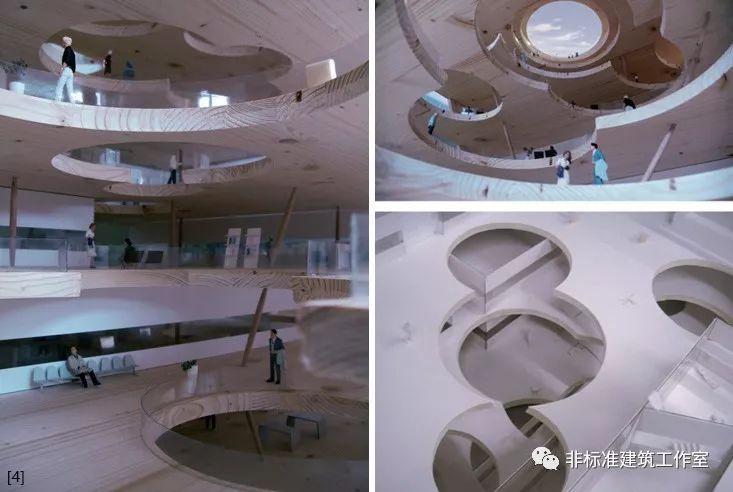

这个建筑的主要功能是日常办公、研发、会议以及休闲等等,也就意味着需要各种交流空间。而中庭,则是打破各层之间分隔提供垂直沟通的一种有效方式。

通常我们设计中庭,都是在垂直方向打各种垂直形式的孔洞。

但这样设计中庭,每层势必又会出现重复的元素。

那么第二个空间思维转换又来了:

中庭空间一定要是垂直的吗?

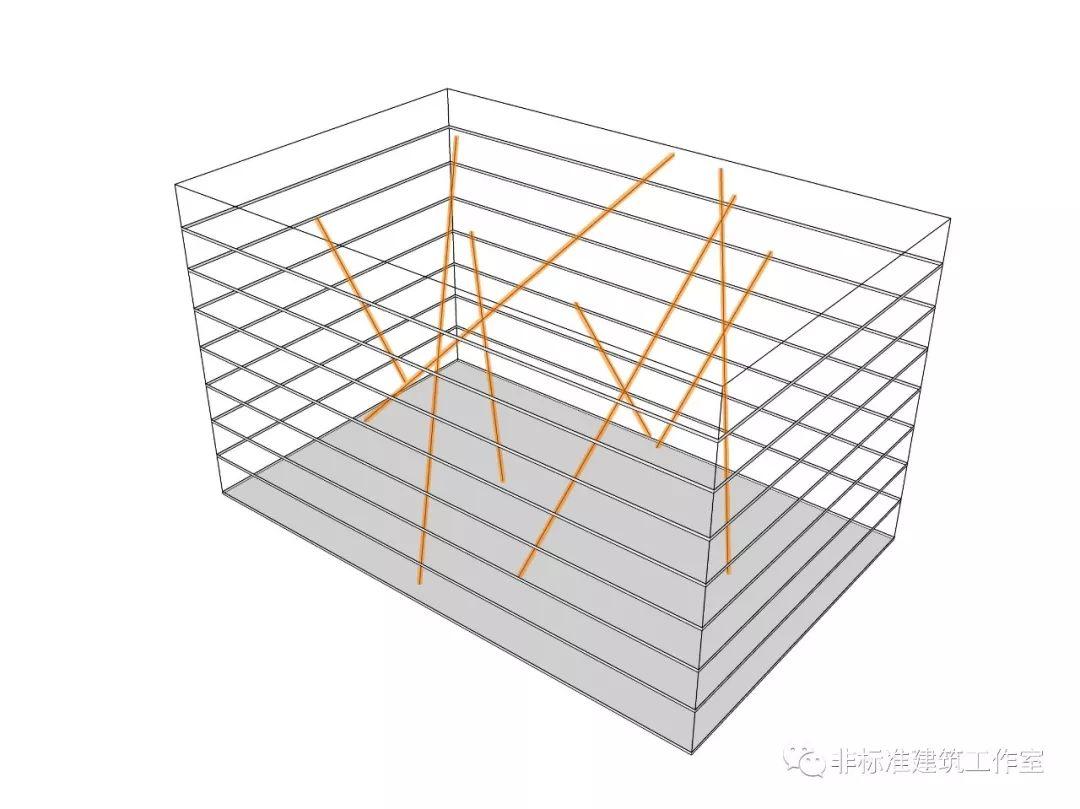

而且并不是一个斜向的大中庭,而是很多个斜置的小中庭空间。

所以这些平面上看似乱七八糟的中庭,其实是空间上一个个斜向控制的中庭。

下面就看看这些中庭具体是怎么设计的。

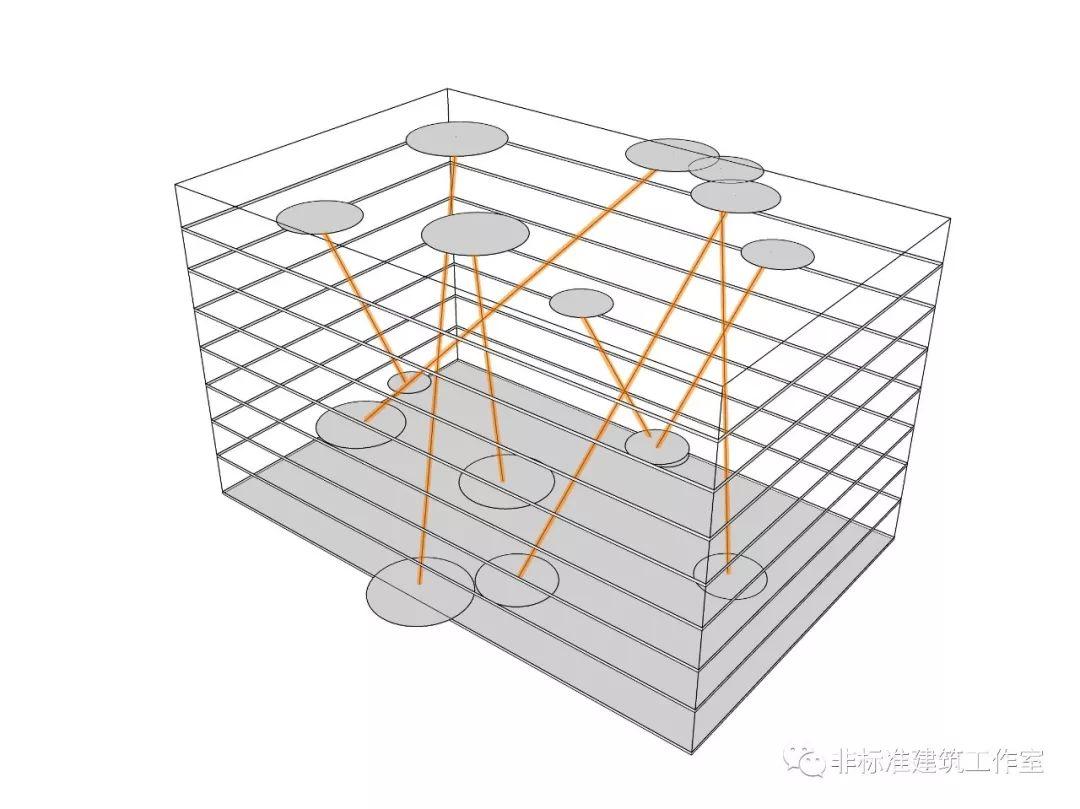

A、加控制线

由于建筑内部空间已经有垂直的疏散楼梯,所以中庭得绕过这些已经确定的交通。

先加控制线,来确定中庭的位置与走向。


B、确定中庭大小

然后在不影响其他功能的前提下,确定中庭的具体大小。


C、掏中庭

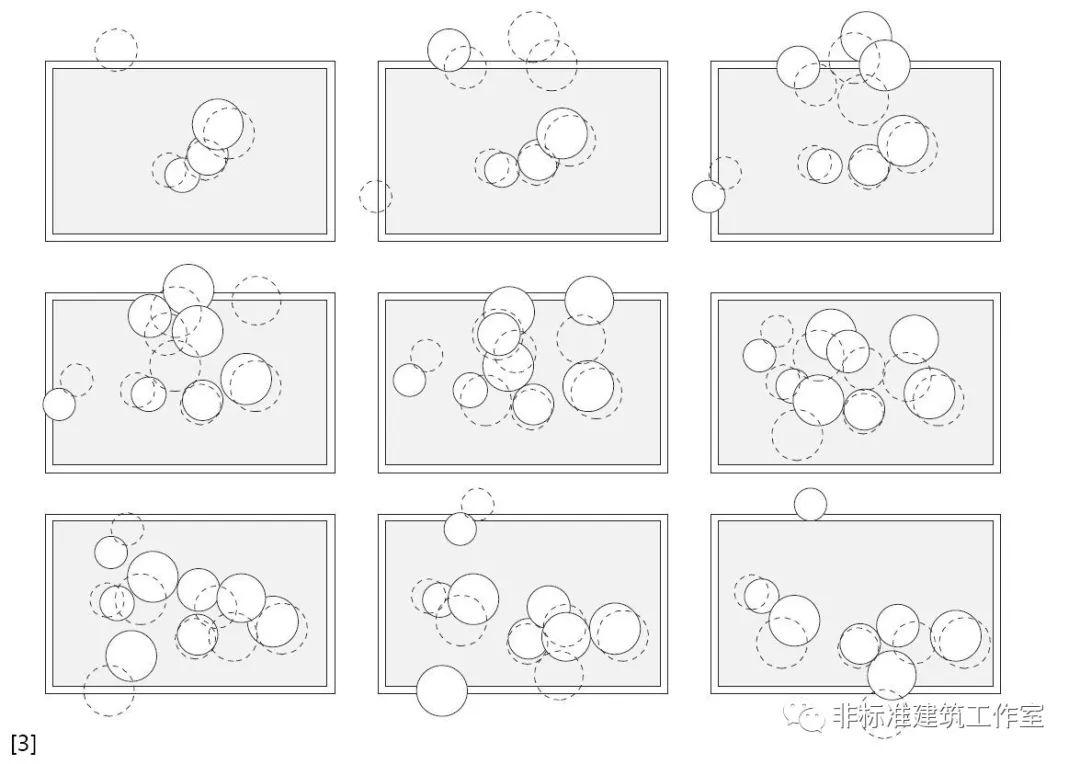

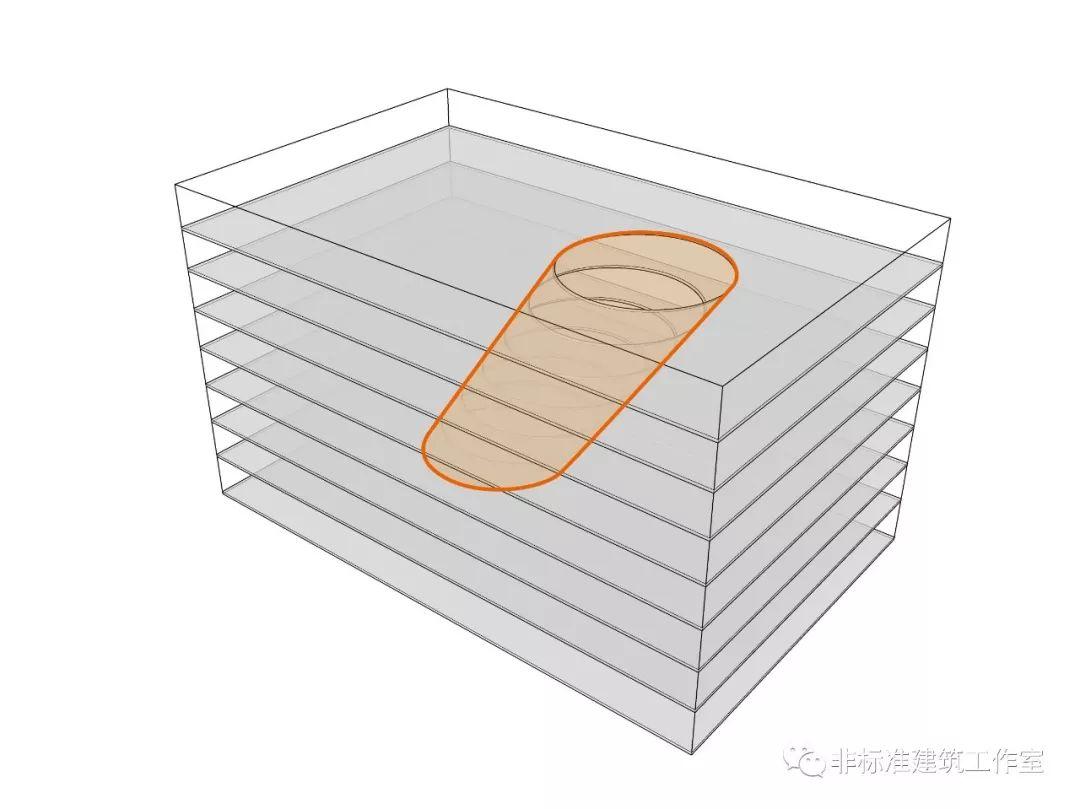

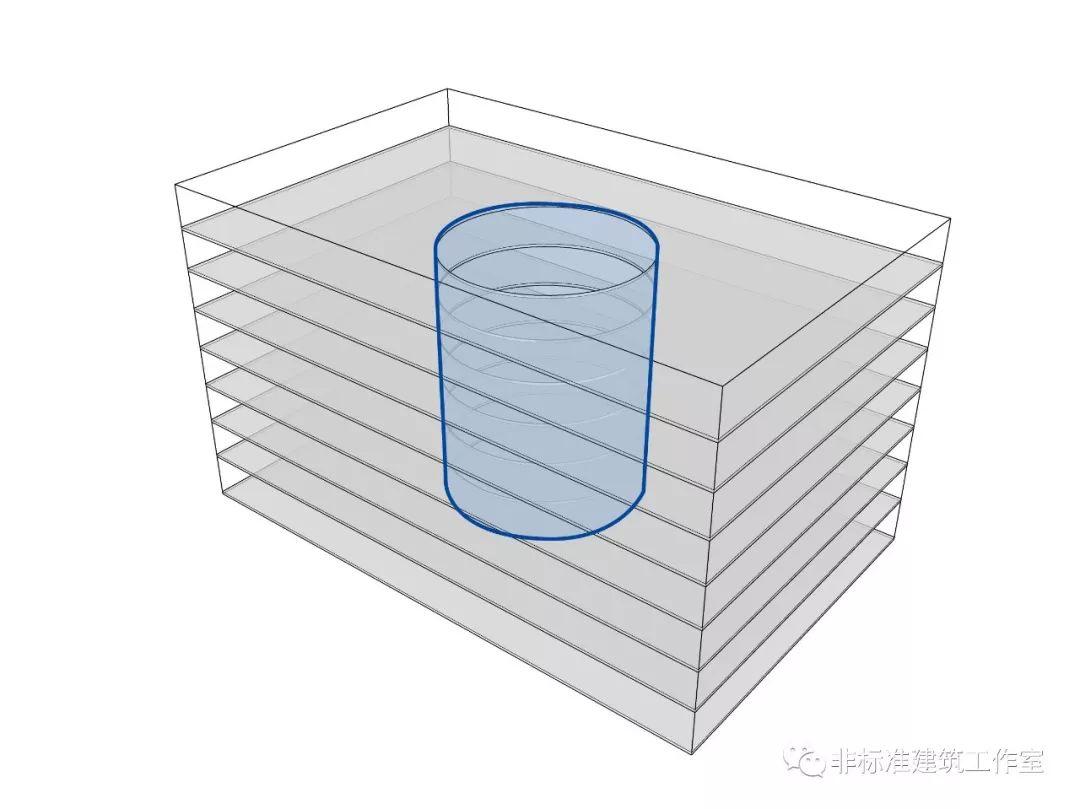

最后,用圆柱体掏出每一层的中庭空间。

当然,你喜欢用三角形四角形五角形掏都可以。关注逻辑而不是形式。

至此,高层复制粘贴三大元凶已经解决了两个。最后压轴的也是最大的boss——

结构是怎么做到每层都不一样的。



 Step 3 加结构

消灭柱子,永远都是建筑师的梦想。

好不容易设计出各种花样中庭,难道要再加一堆粗壮的柱子来破坏它吗?

亲生的中庭,实在下不了手;那就只能对柱子下手了。

A、内部结构

所以在内部空间中,建筑师设计了对视线遮挡尽可能少的结构体系。

为了减小柱子的截面尺寸,建筑师将内部结构承担抵抗侧向力的功能解放出来,

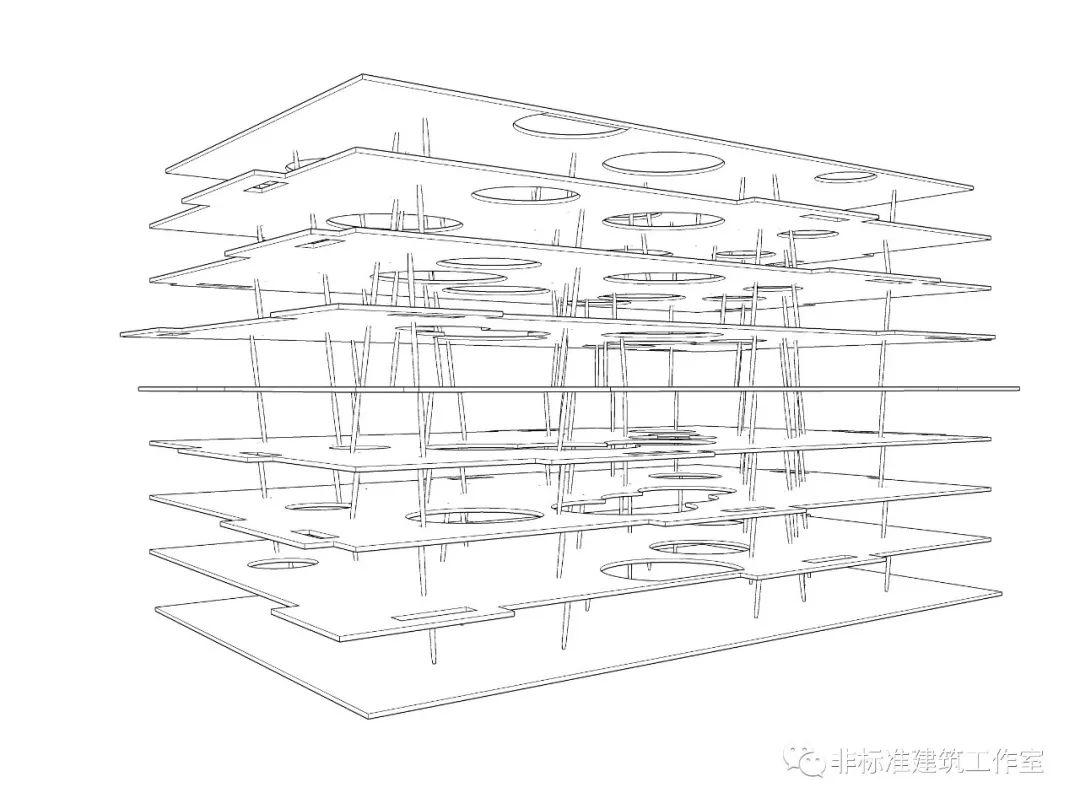

形成了只传递竖向荷载的“梭形柱”——

柱细小且与楼板铰接,可灵活地随着中庭空间的错位而倾斜。

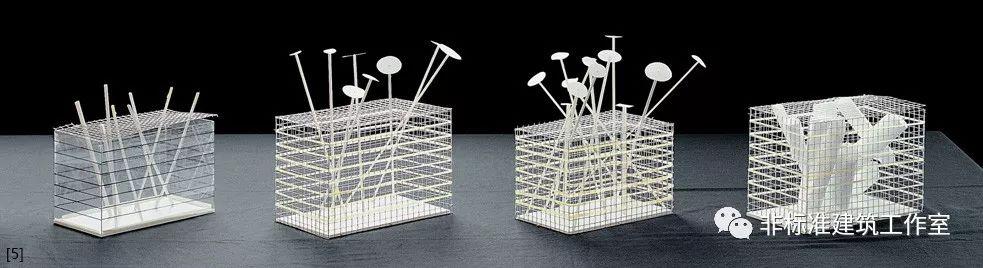

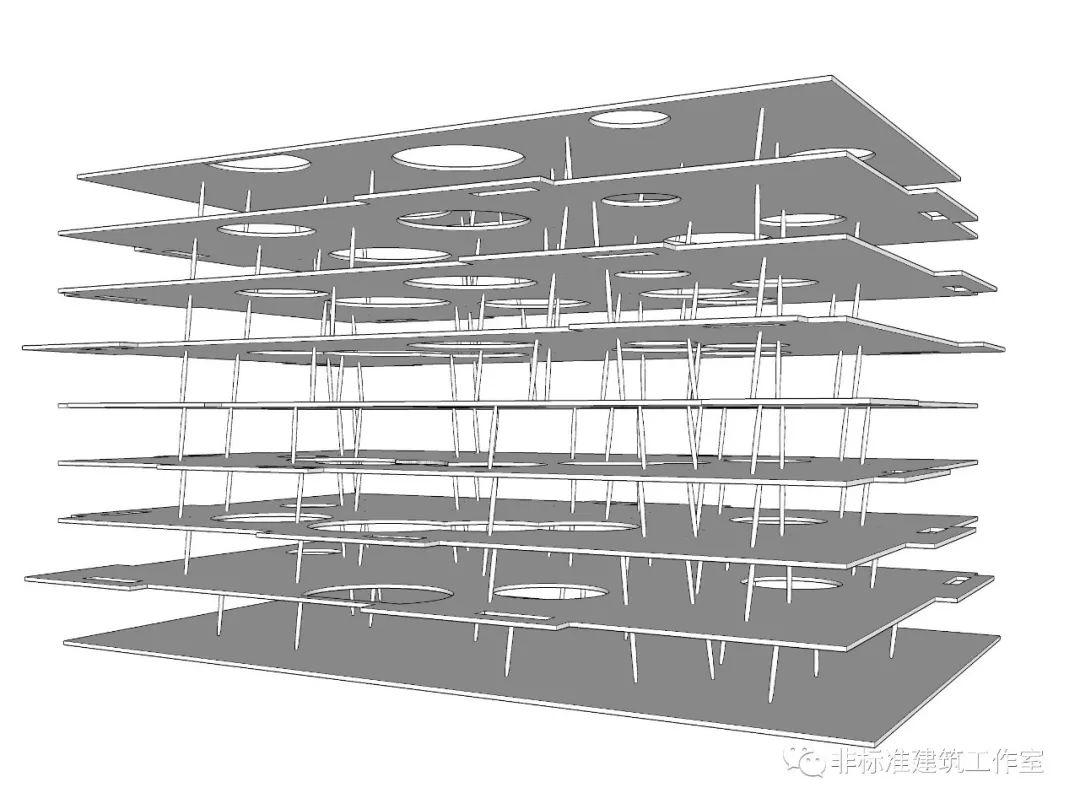

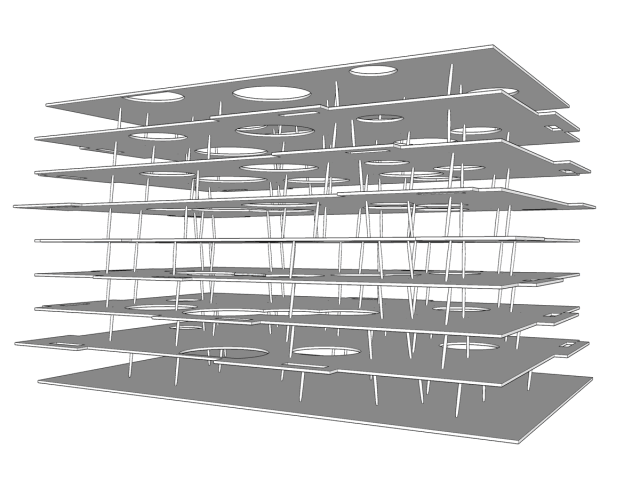

铰接梭柱们像野外丛林里姿态各异的树木一样疏密有致,支撑着可以被喻为天空的各层楼面,共同形成室内线状的结构支撑体系。

B、外部结构

为了建筑的空间使用效果,牺牲了柱子体系承担抵抗侧向力的作用。所以还要加一圈建筑外部结构,来使建筑的结构体系完整。

首先结合建筑外部楼梯的布置,设计一圈斜向的支撑。

只有这一圈斜向支撑来抵抗整个建筑的侧向力肯定不够。还得在经过计算后再加几个斜向支撑结构。

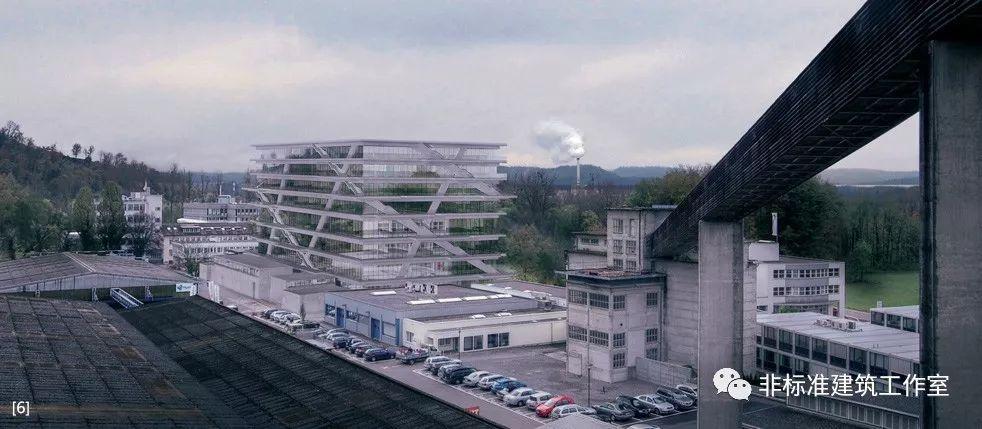

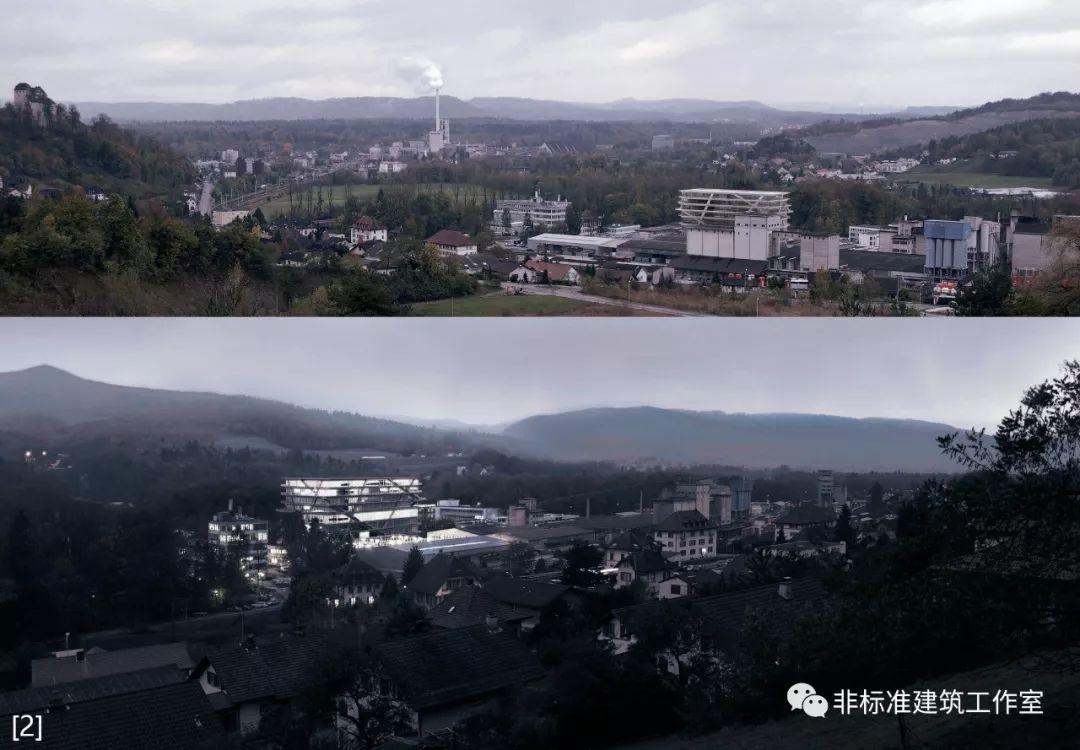

巨大的斜向支撑,也是对建筑所在的工业园区的整体氛围一种很好的回应。

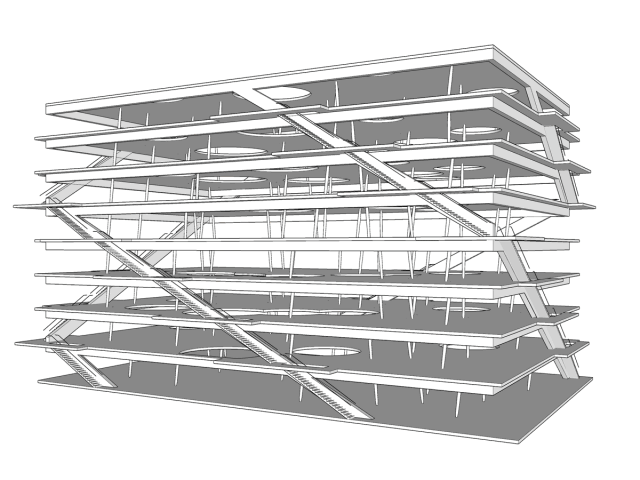

因为这些建筑外围的楼梯以及巨大的斜撑,立面也就顺手完成了。

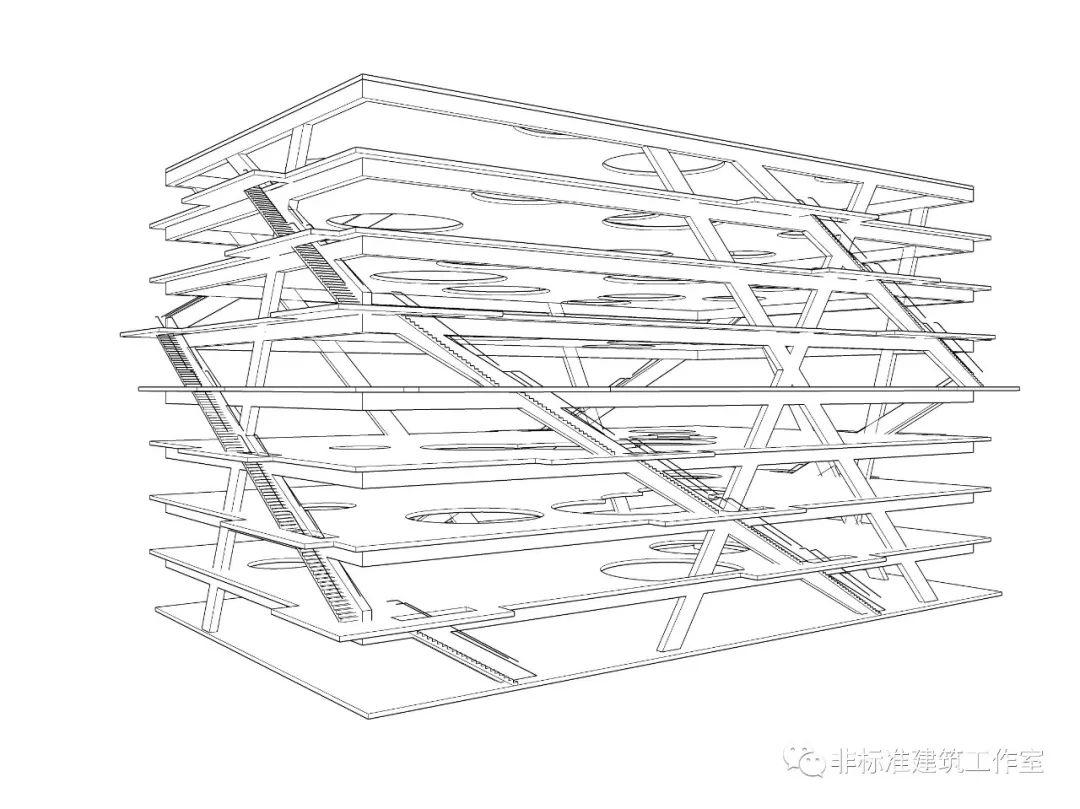

最后,来看看完整的步骤。

虽然打破了高层建筑平面复制粘贴的魔咒,但其实建筑师也并没有做出多大的创新,只是对原有的空间形式进行了质疑,在不断的质疑与改进中提出新的设计思路。

几个看似不大的改动,最终呈现的空间效果却是丰富多样的。



拆 房 部 队 敲 黑 板


1、空间思维!空间思维!空间思维!重要的事情说三遍。

2、江湖险恶,多学点结构知识好防身。比如,铰接梭形柱。

3、好的建筑永远是一个系统:有了好的空间就有了好的结构也有了好的立面。如果你需要一个个的设计形式、平面、立面,那基本就算放弃治疗了。


本文感谢大师姐林雅楠的文案修改和指导

本文图片

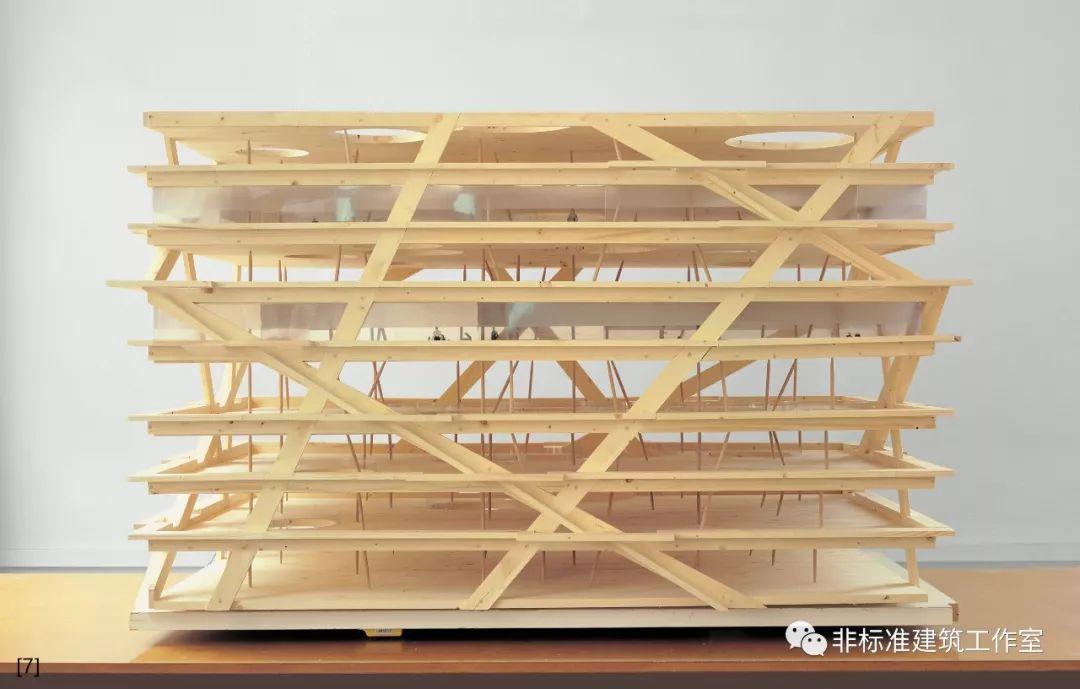

[1] [2] [3] [4] [5] [6] [7]

来自于El Croquis 145Christian Kerez 1992-2009

其余分析图和动图为作者自绘,转载请注明

非标准建筑工作室著作权所有
