习习山庄 | 抄绘练习

2019.11.28 | , ,
建筑抄绘笔记 建筑抄绘笔记

作者:建筑抄绘笔记
原文链接



已在微博发起#建筑抄绘笔记#互动活动

可在微博下方发送自己的抄绘图

进行交流或者打卡

此次所选案例为乡土建筑设计

为你寻找好案例节省时间,更有达人示范操作


操作示范:优秀学员


项目:习习山庄

设计师:葛如亮

地点:浙江建德市

完整案例链接:点击阅读原文

葛如亮(同济大学教授,师从梁思成、林徽因)设计

中国“现代乡土建筑”实践者的代表人物,在上个世纪年代创作了一批优秀的“现代乡土”建筑作品。


一:体块生产:庭院空间

1.中央→景观庭院

2.主功能建筑→采用倾斜梯形锯齿屋顶→削减建筑体量


二:入口敞廊:纵深三段

1.前后批檐和中间批檐的出檐不同

使敞廊纵深方向分三段“明一暗一明”→空间节奏更加强烈、引导性更强

2.地面铺装→无一丝绿化+两侧卵石中间石板→宽度比例讲究→凸显细节

(实景图片)


三:矮墙:对景手法

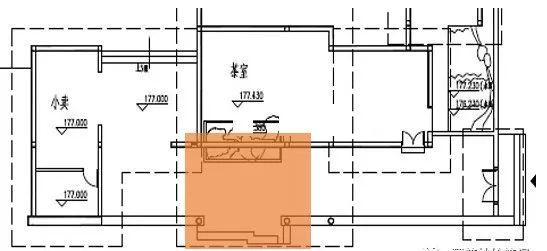

(节点平面)

(突出的矮墙)

(花台)

矮墙(3.42m)向外推出30mm后又有一段矮墙(1m)再向外推出200mm

→精确对应北侧茶室外墙下的低矮花台的挑出


【此处有一趣事:冯骥忠携夫人曾来到现场给高先生提议在此把矮墙断开,外扩成半圆平台,可增加挑擔在矮墙上阴影的变化以及矮墙在敞廊上的阴影变化。后来,葛先生采纳了意见,但把半圆改为两段微有转折的直墙。】
四:墙体砌筑作法:灵栖砌法(独创)


横缝水平(但不在一条水平线上),直缝有垂直及倾斜:

整片墙面不规则地鼓出若干块石头凸出墙面30-60mm

此砌法为习习山庄所独创,后被应用于建德市内多处



(实景图片)


       建德当地出产的凝灰岩,有偏黄、偏蓝、偏红三种色彩。开采时质地柔软,随着时间推移会越来越坚硬。受蒙特里安抽象画影响的葛如亮,将这三种颜色拼成抽象的墙面,现代又不失自然之趣


五:混凝土铺装:预留留缝

风吹雨淋和人的活动带来山泥和草籽→混凝土表面已长出青苔

人、自然、时间为建筑注入了生命

(实景图片)

六:剖面设计:结合自然山石

葛如亮先生曾希望建筑为石头而建,以后能发展成石头为建筑而长

这个建筑建成25年后,植被已异常茂密,除非走近,否则看不到建筑

建筑与山体,山石已紧密地长在一起

习习山庄以空廊作为建筑的联系,并跨岩石而过,避免了对岩石的破坏

坡屋顶下的长廊,有三块天然的岩石

被葛如亮有机地组织到空间里,建筑、山石、自然相互依仗矫饰

自然而不做作


(实景图片)


七:长廊:空间透视

柱子呈梯形排列→上宽下窄→减弱纵深感

与伯尼尼设计的梵蒂冈教皇接待厅大楼梯有相似之处

(实景图片)
