最终效果展示
前言
如何抓取一张高清的矢量地图是一件很头疼的事，相信大家都有这经历，我们常常在pinterest上看见这种屌炸天的分析图，觉得十分惊艳。但是惊艳过后，再看看自己的方案，完全不知道用什么手法来表达场地信息，会觉得是所用的配色、线型或素材不够好看，所以达不到效果。其实不是的，最主要的原因是因为“底图不够细致”。

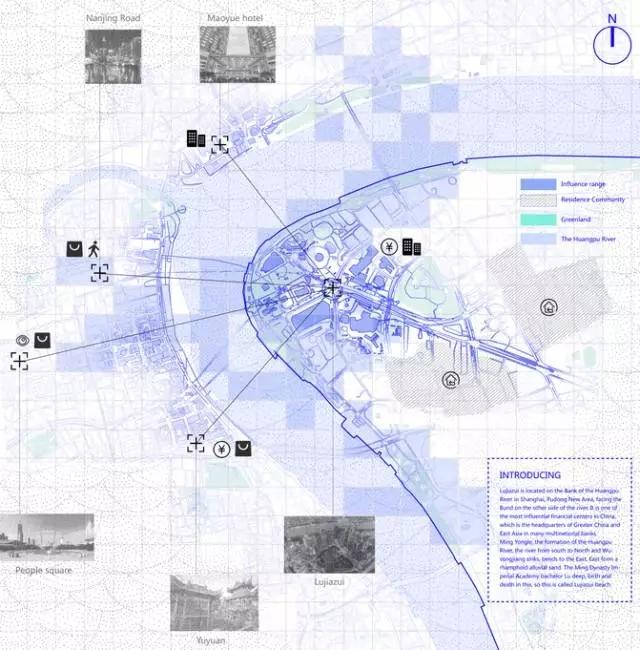

来自Pinterest的区位分析
上面是一张完整的区位分析，接下来看看没有分析的城市底图。

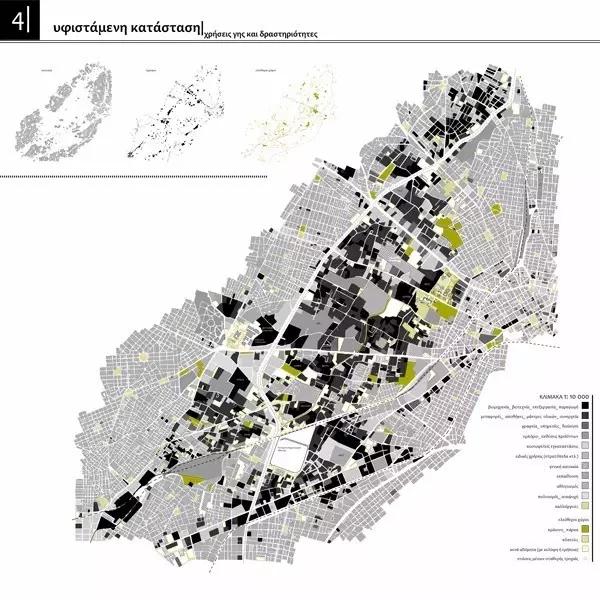

仅仅填纯色的城市肌理
从上图看出仅是一张没有任何标注的城市肌理底图，效果也十分出众，可见一张底图的重要性！
我在读书的时候（一年前），对于这种图是很头疼的，那个时候并不知道有什么很好的办法抓取矢量地图，也看了很多公众号的文章，有说用ELK（Grassshopper的一款插件），我不会GH！简直要崩溃，而且openstreet对于大陆地区的信息量有限，很多大城市的数据不全面。后来在与一个学员交谈的的时候得知一个非常简便分法，那就是百度地图个性编器。
正文
▼
STEP 1
首先，百度上搜百度地图个性编辑器，定位上海。然而地图上的一些文字信息太多余。地图、建筑、水系与草地这一系列的元素没有区分开，这个要做一些处理。

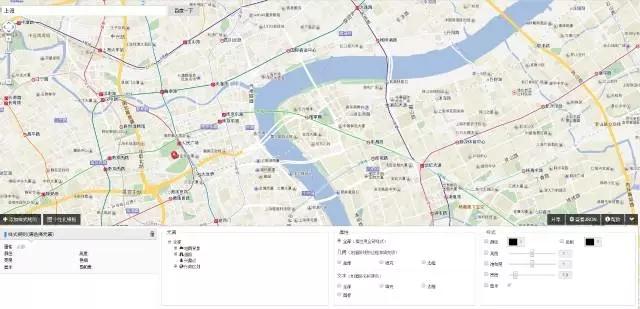

初始效果
STEP 2
接下来需要删除所有文字

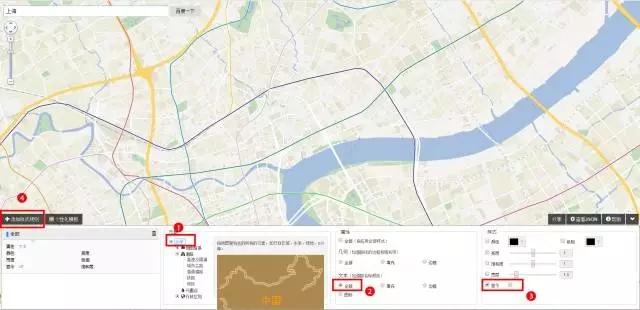

❶点击元素---全部
❷点击文本---全部
❸点击样式---显示，先将左边的框的勾勾上，然后再把右边框的勾取消，这个时候文字图层就消失了。
❹点击添加样式规则，只有这样才能保存之前的设置。不点这个的话，还是会还原到最初的状态。
去除文字的效果
STEP 3
第三步提取建筑、道路、河流等图层
方法跟去除文字的方法一样

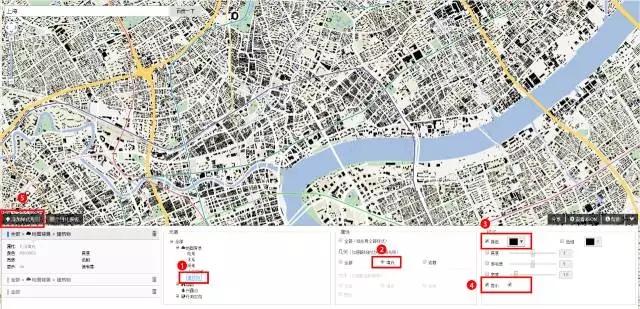

❶点击元素---全部---地图背景---建筑物
❷点击属性--几何---填充
❸点击样式--颜色，在这里我选择的是黑色，尽量填充容易区分的纯色。（后面需要用魔棒进行选区）
❹点击显示，两个勾勾上，就行了
❺然后再点击添加样式规则，完成道路、河流、绿地等等区域的填充。每做完一次操作都要再点击添加样式规则（否则前面的操作会被覆盖掉，重点！）
提取建筑层
STEP 4
然后，同样的方法我们得到了这几个图层的地图，为了保证清晰度，将比例放到最大，将每个区域的图进行截取，这步可能是最痛苦的，经常会截取不全，如果有更好的方法，请在在公众号回复。

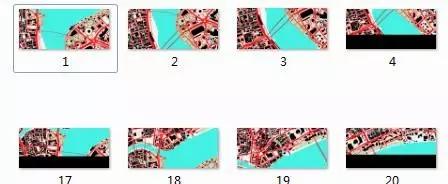

截取的小图
STEP 5
使用PS的自动拼图工具将零散的图片进行拼接。
点击文件---自动---photomerge---浏览，把所要拼接图片放入，点击确定就行了，如果截取的地图有遗漏的区域，拼图会出现错误。
拼图面板
通过自动拼接，可以得到一张拥有建筑，水系，草地，交通路线完整信息的图。

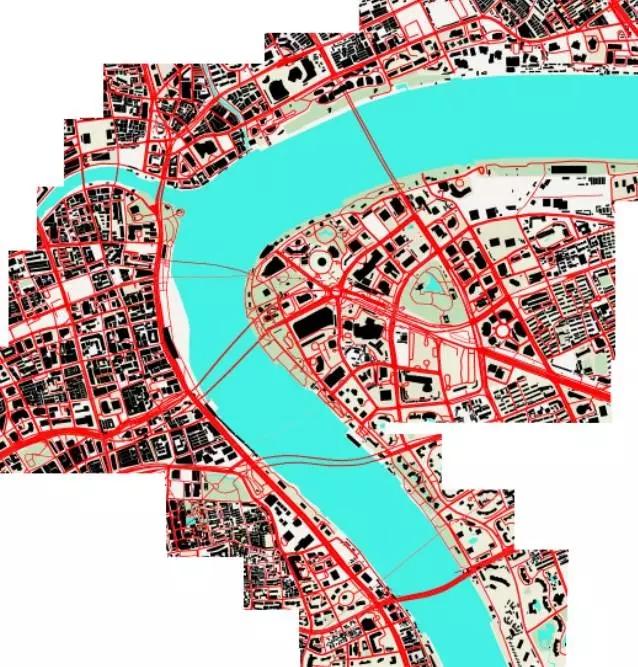

拼完效果
STEP 6
使用魔棒工具，选中红色交通图层，把连续的勾取消。然后ctrl+j复制一层，就可以将交通图层分离开来，依次分离各功能层后得到了以下几张图：
建筑层

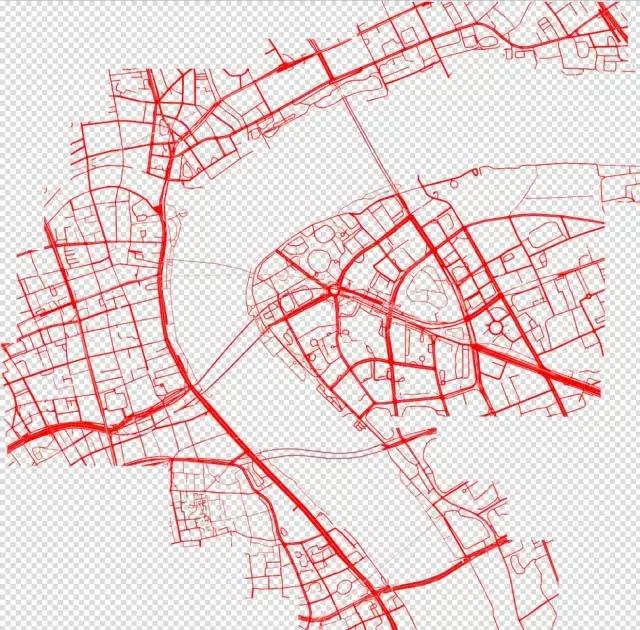

道路层
有了单独的元素图层，如果你需要矢量图，就可以分别拖入AI，进行图像描摹转为矢量图，也可导成DWG。
STEP 7

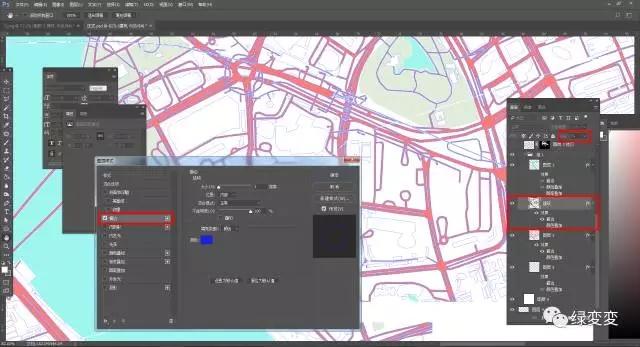

选中建筑图层，双击图层打开图层样式，选择描边，然后将填充设置为0，将填色显示转为线稿显示。
同样的，道路，河流等图层做相同处理，使用图层样式编辑。
STEP 8
有了线稿还需要再填一下颜色，将建筑图层复制一层，打开图层样式，关闭描边，开启颜色叠加，给一个纯色。
为了凸显主要表达区域，添加一个蒙版，将非设计范围擦淡，这样非设计区域就只有线稿的样式了。
原始效果
擦淡后的效果
STEP 9
开始添加网格线，丰富底图的细节，一般的地图都有坐标系，也就是参考线。所以这个时候打开AI绘制网格线。

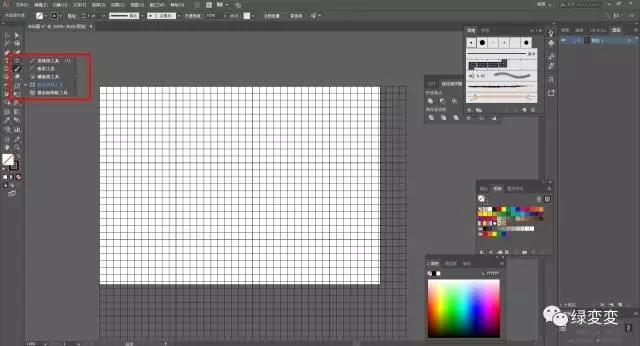

在AI中绘制网格
设置好线的粗细，线形之后，就可以直接将网格全选，拖进PS中。
AI网格拖入PS的效果
为了表达陆家嘴区域对周边环境的影响范围，将网格进行填充。
新建一个图层，选取网格图层，使用魔棒工具对要进行的填色的方格选区，回到新建图层填充蓝色，表达该区域的影响范围。

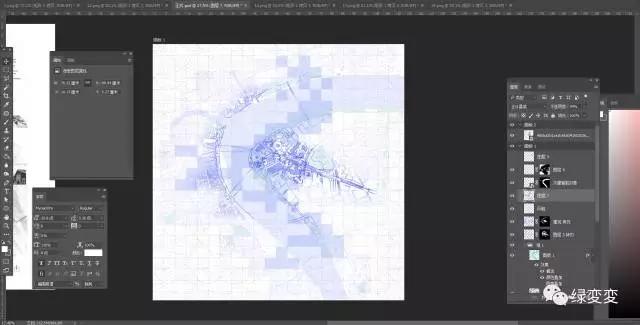

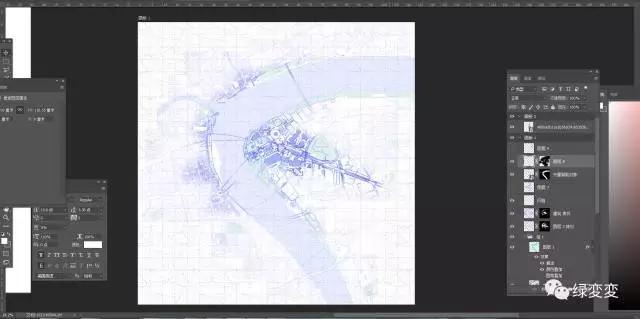

网格填充后的效果
STEP 10
现在河流区域缺少水纹理，回到AI中，根据下图找到所选的纹理，编辑好图案的纹理和颜色之后，拖入PS中。
在AI中绘制网格
拖入PS之后，将水纹理图层添加蒙版，将边缘虚化，并降低透明度。
处理后的效果
STEP 11
最后导出图片格式，导入AI做信息的标注，如等高线，指北针等。也可以将岸线进一步加粗。做到线的粗细的区分。Icon网站推荐：Iconfont（http://www.iconfont.cn)

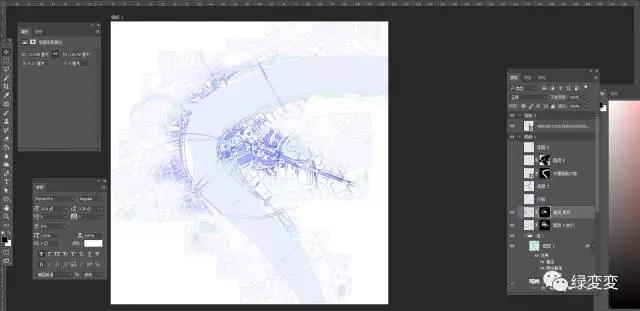

最终效果
怎么样，是不是相当简单，不需要那么多软件，而且百度个性地图，国内的信息相对较全，但是这种方法的缺陷就是在做矢量图的时候可能并不是那么准确，所以每种方法都有一定的缺陷。
感谢 绿变变 授权分享
欢迎关注他们的微信公众号
微信号：gsdqd1027
