轻解构:一分钟看懂超高层技术密码 | 三益建筑设计 • 宁波绿地中心

三益建筑设计 三益建筑设计

作者:三益建筑设计
原文链接

150年高层建筑探索之路:

1885年,芝加哥出现第一座真正意义上的摩天楼

“家庭保险公司大厦”

2017年,全球将有240栋超高层建筑完工...

 在这场天际线的生长大潮中

高度突破已不是人类热衷的唯一

结构革命成为了新的突破口


“少即是多。”

——德维希·密斯·凡德罗

德维希·密斯·凡德罗的这句话阐述了精简至上的空间哲学,而他的建筑设计改变20世纪全球城市天际线。

德维希·密斯·凡德罗的建筑设计依赖于结构又脱胎于结构,从而建立了钢建筑的新语言。

今天我们要说的主角,亦正是在用“精简”诠释超高层的新定义。

宁波绿地中心


项目位置:浙江省宁波市

建筑面积:40万平方米

建设单位:绿地集团

设计单位:三益设计

合作设计:日本设计

作为绿地集团在全球的第30座绿地中心,宁波绿地中心位于宁波三江口老外滩商圈。项目包含5栋超高层 ,按照其不同的高度划分为3组建筑群落。

主楼位于延伸至三江口的轴线之上,以240米的高度改写宁波老外滩商圈的天际线。

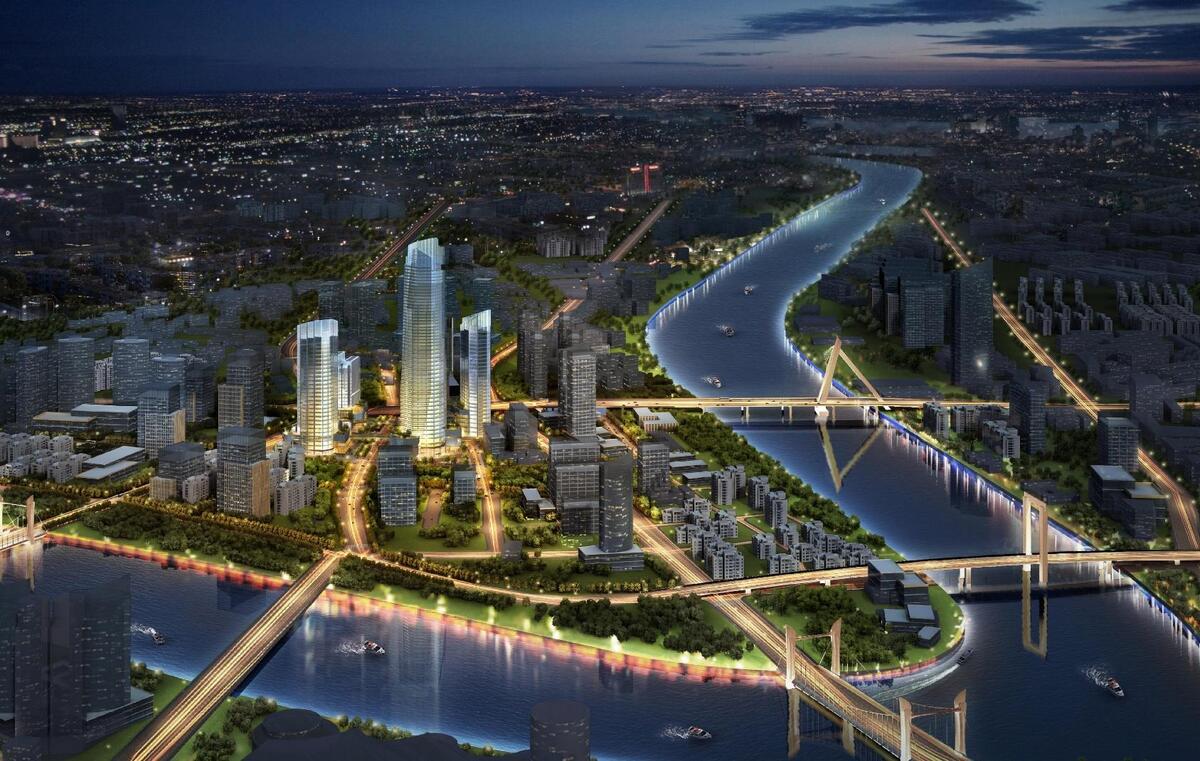

宁波绿地中心效果图


结构  建筑的基础

“项目采用双重抗侧力结构体系:型钢混凝土框架+钢筋混凝土核芯筒结构+加强层(环带桁架)结构体系,以抵抗风和地震产生的水平作用。”

对于超高层建筑来说,结构设计无疑是个不小的挑战。


 从不同角度对比钢-混组合结构和混凝土结构优缺点,我们可以发现前者造价略高但工期较短,在考虑了施工进度需求之后,做出最优选择。

虚拟伸臂桁架  少既是多

“加强层仅仅设置环带桁架,与核心筒形成虚拟伸臂。”

项目抛弃了惯用的伸臂桁架+环带桁架组合模式,让传统概念中只起到协调作用的环带桁架在项目中独挑大梁。

28层加强层


在中部28层设置环带桁架,在提高刚度的同时协调受力,减小结构在水平荷载作用下的位移。加强层的精简化为项目节省了约25天的工期。

28层结构图


巧用斜墙  释放高区空间

本项目中央核心筒在高区41层起取消东侧三部电梯,核心筒在42层始东侧单片剪力墙逐渐向内侧收进共约2.4m,以增大高区建筑的使用空间。

在超高层建筑群的设计过程中,发现了核心筒平面在中区和高区不对齐的问题。

用东侧三部电梯的空间,在三层楼层内实现转换,增加了建筑实际可使用面积的同时,提升了建筑物的价值。

斜墙示意图


“双功能”消防水箱

“调谐液体阻尼器(Tuned Liquid Dampers,简称TLD)属于吸振器减振体系,实际上是一种固定在结构上的半充满液体的容器,主要利用水箱中液体的晃动以及部分耗能来减轻结构的振动反应。”

消防水箱可以减轻结构的振动反映?

位于项目220米标高屋顶处的消防水箱被改造为TLD,从土建造价角度几乎“零成本”,从建筑角度也不会对建筑功能产生影响。

RF1层屋顶TLD水箱布置图


BIM+时代

建筑取决于它所处的时代,技术带来革新。BIM将以前的二维设计方式,转变为基于三维的模型设计,为建筑物打造了一个三维可视化的多维信息数据库,开启了建筑从“建造”走向“智造”的全新时代。

宁波绿地中心全模型整合


在宁波绿地中心项目中,丰富的室内空间变化,给各专业团队带来了不小挑战。为了严格控制设计中的效果落成,设计团队引入了BIM技术应用。

宁波绿地中心13地块B1FB2FB3F冲突检查-解组


从建筑面层、结构板厚、梁高到设备的管线高度、安装空间,各专业团队反复碰撞,全面检验,即使反馈,避免了因沟通交流不畅而带来的方案反复调整,最大程度地提升了设计质量。

超高层塔楼1F室内效果图


背后的故事

这是一次由一场“内部培训”引发的“技术探讨”。

近期,一场名为“宁波绿地中心结构设计与研究”的内部技术培训在三益中国上海总部展开,全国各分部在线直播。

宁波绿地中心项目,不过是众多内部技术探讨课程中的一个小案例,却被“三益DSGN”借花献佛,拿来与大家一探乾坤。

未来,更多干货,还将继续...




感谢 三益DESIGN 授权分享

欢迎关注他们的微信公众号

微信号:三益DESIGN
