浮于波光之上,游于薄雾之间——然乌湖国际自驾与房车营地 / 小隐建筑

小隐建筑事务所 小隐建筑事务所

作者:小隐建筑
原文链接

然乌湖为藏东第一大湖,是雅鲁藏布江支流帕隆藏布江主要源头,湖面海拔3850-3895米,面积约27平方公里,长约26公里,平均宽1至5公里,湖体狭长,呈串珠状分布,湖畔西南为岗日嘎布雪山,南为阿扎贡拉冰川,东北为伯舒拉岭,四周雪山冰川环绕,景色秀丽迷人。

杂志 (1).jpg

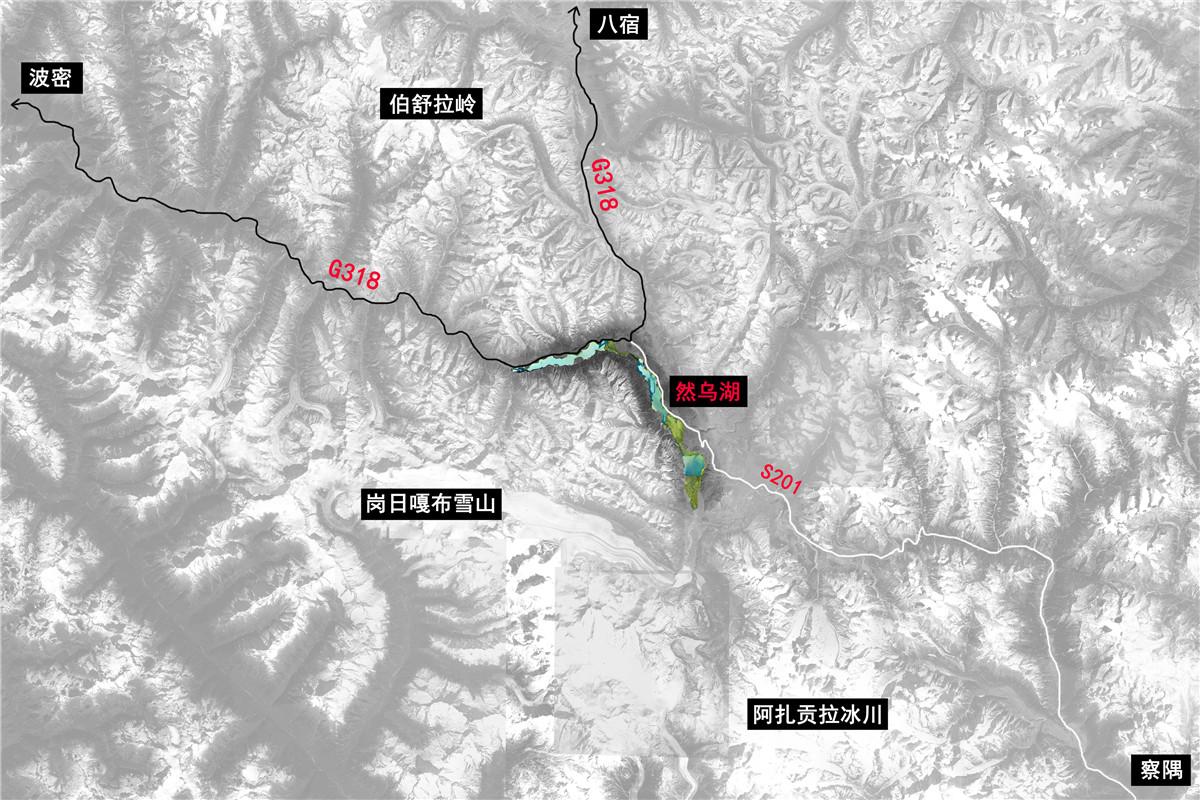

然乌湖区位图

然乌湖景区分上、中、下游三段,由三个梯级形相连的湖泊组成,分别是阳措湖、傍措湖和冷安佳布湖。然乌湖国际自驾与房车营地位于下然乌——冷安佳布湖湖岸拉热村。

杂志 (2).jpg

然乌湖上游·阳措湖·来古冰川

杂志 (3).jpg

然乌湖中游·傍措湖雪景

杂志 (6).jpg

然乌湖下游·冷安佳布湖雪景

2016年2月一行人冰雪穿行千里自驾来到营地所在地踏勘考察,复核研究各项实际信息。营地北侧318国道蜿蜒而过,从八宿前往波密出然乌镇检查站100米即到。南侧为然乌湖下湖·冷安佳布湖,是自驾旅行者观赏然乌湖美景的最佳停驻点。欣赏然乌湖美景最佳季节在初春和冬季,其时湖水清澈碧蓝、光滑如镜。

杂志 (7).jpg

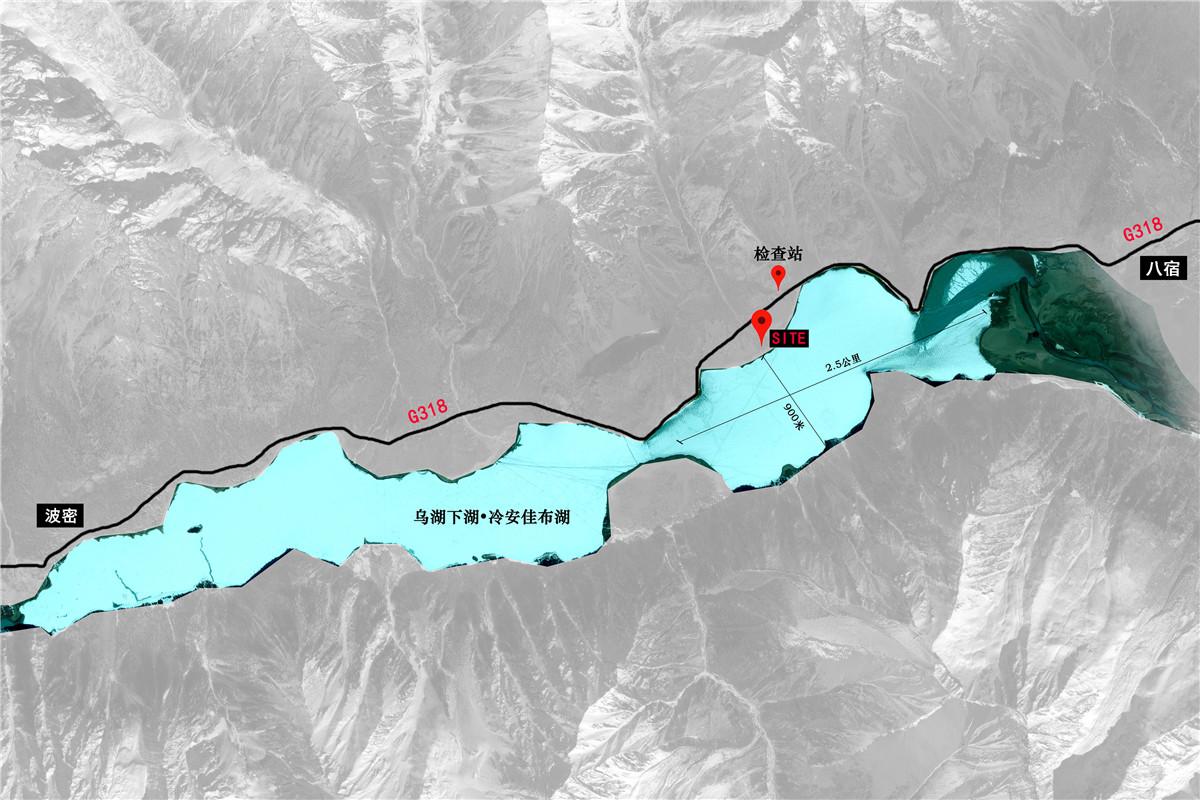

营地地理位置

营地总占地面积约200亩,地形整体北高南低,海拔为3897-3911米,南北最大高差14米,为缓坡地形。此处湖面开阔,南北宽900米、东西长2.5公里,营地南北雪山高耸,周围景观资源绝佳。

杂志 (8).jpg

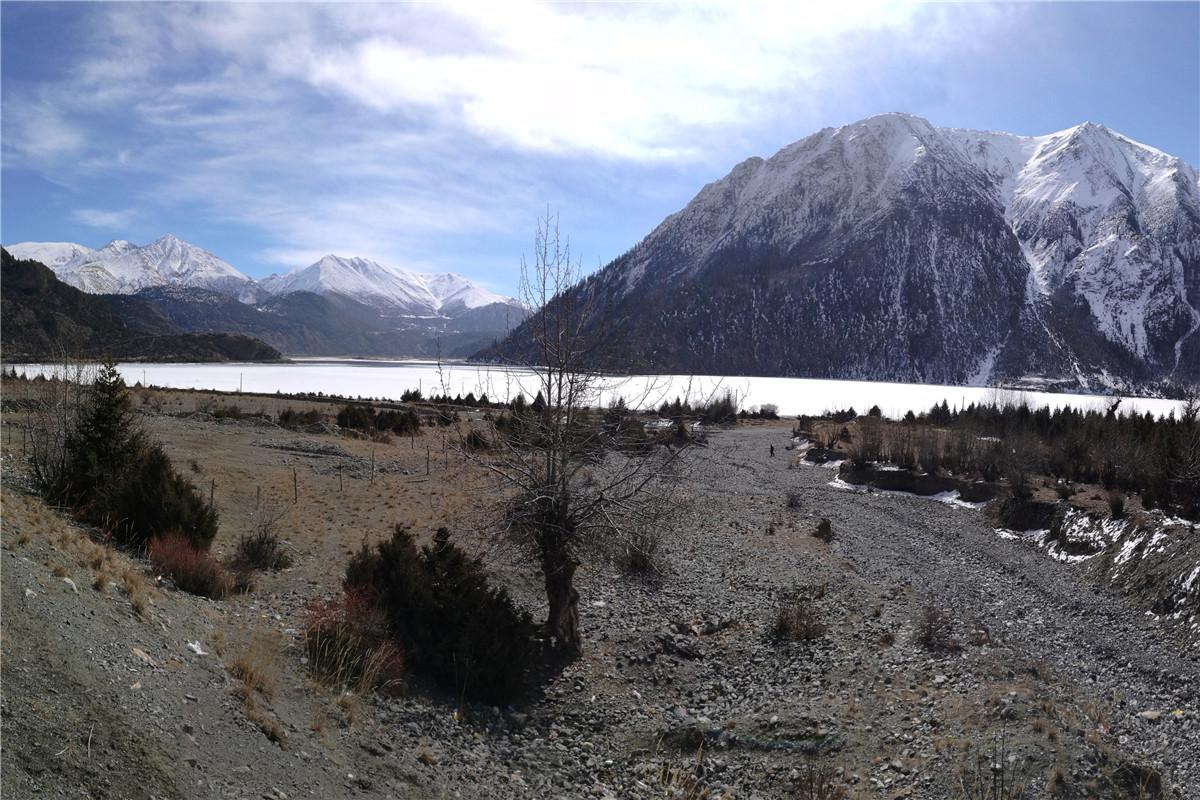

营地东南侧实景

杂志 (9).jpg

营地西侧实景

杂志 (10).jpg

营地北侧实景

但营地北侧山体有一条排洪沟从中穿流而过,形成一片泥石流冲沟堆积而成的荒地,多年来无人问津。此路段318国道海拔3913-3916米,营地原始地势整体比318国道低2-5米,观景效果和针对318过境游客的吸引力及昭示性相对较差。在此处建造一个营地可谓八方为难……!

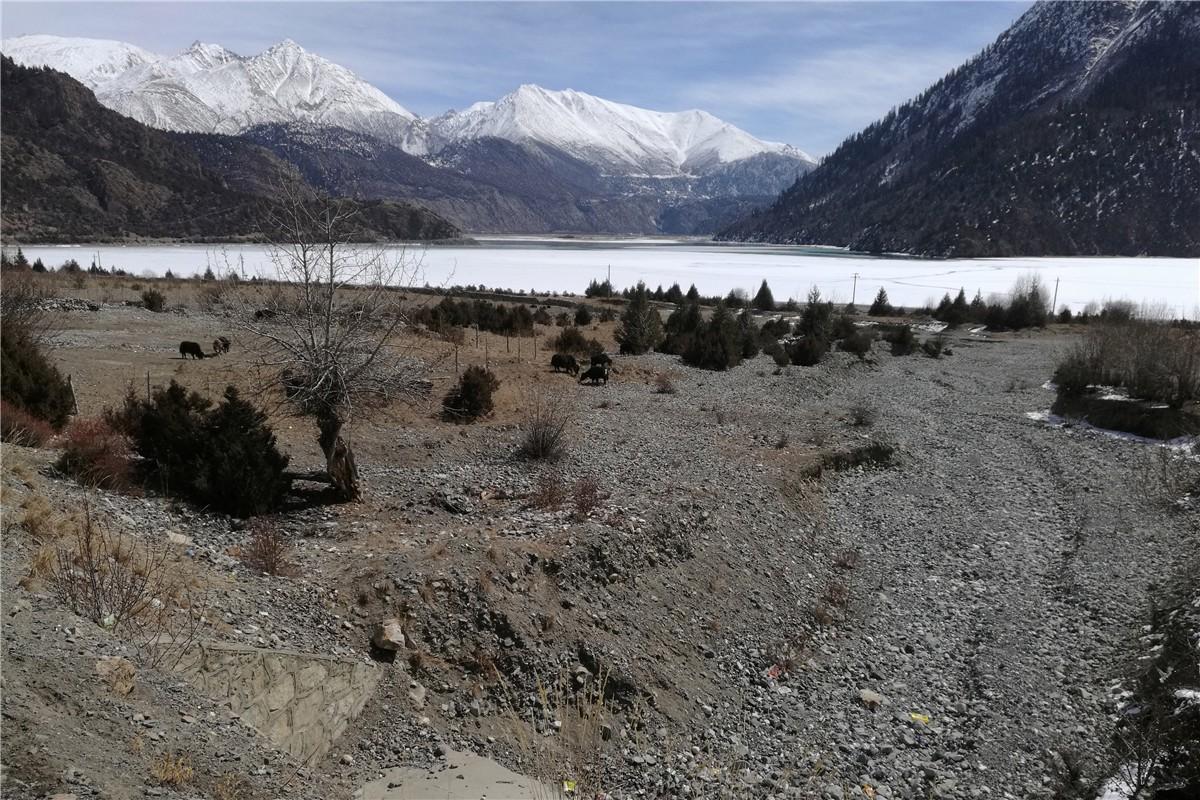

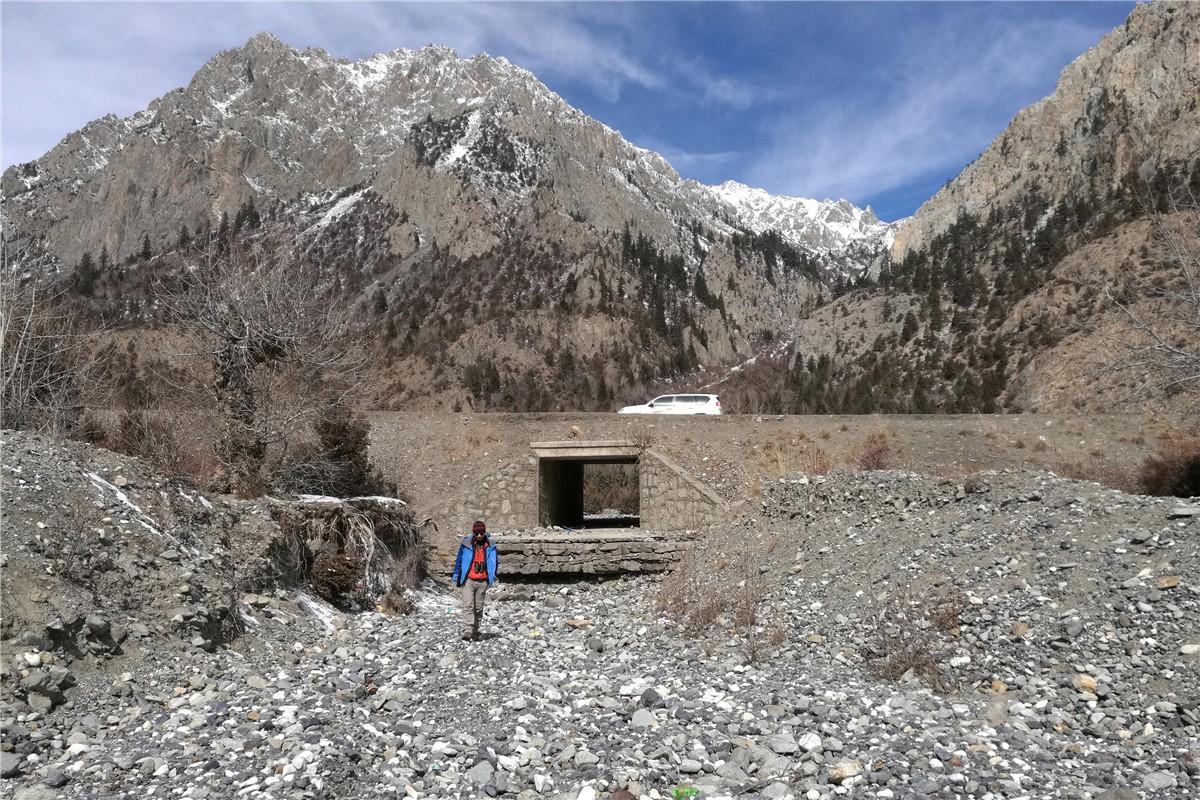

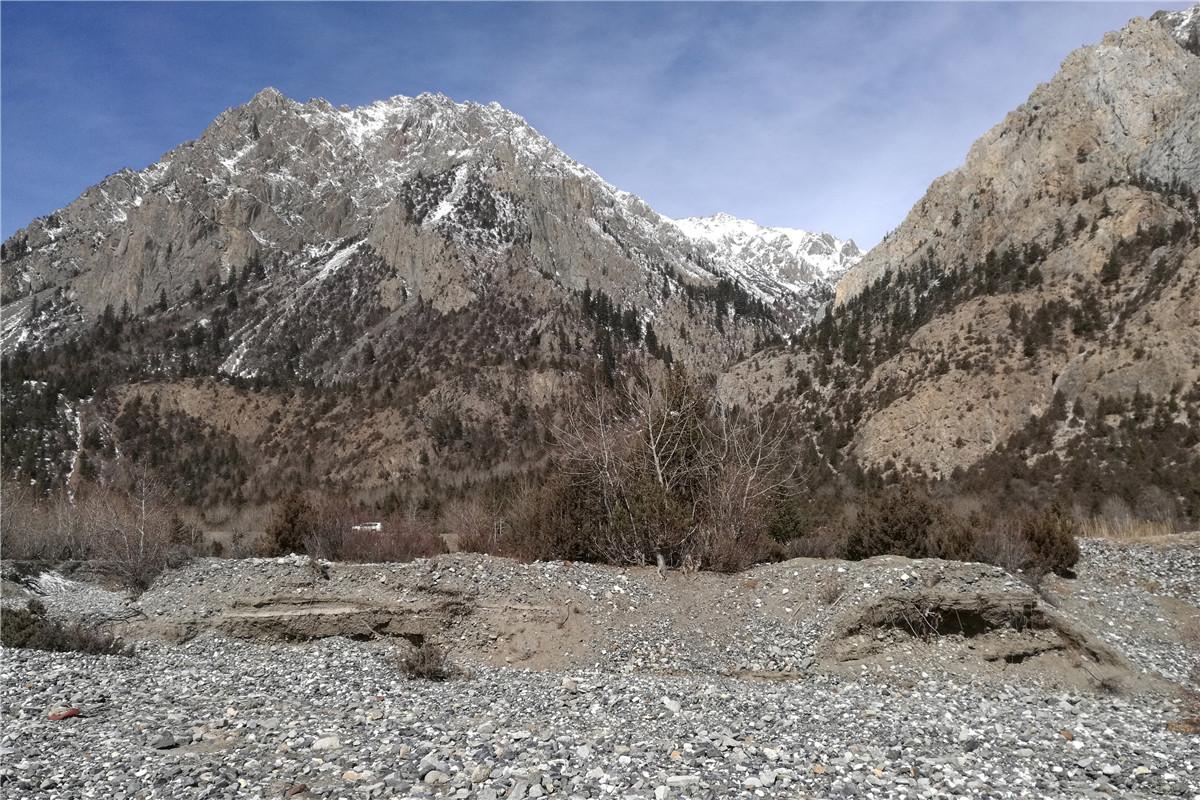

泥石流冲沟实景

场地整体低于318国道

设计理念

通过对项目现场的踏勘研究,结合地方政府要求和营地的运营模式及发展方向我们提出了以下设计原则及理念:

最小的场地改造手段,最大化的环境保护,多项生态环保措施并用,结合当地民族喜好,变废为宝,做一个与自然共生、与场地共存、方便游客使用及利于商业运营的可持续发展型自驾与房车营地。

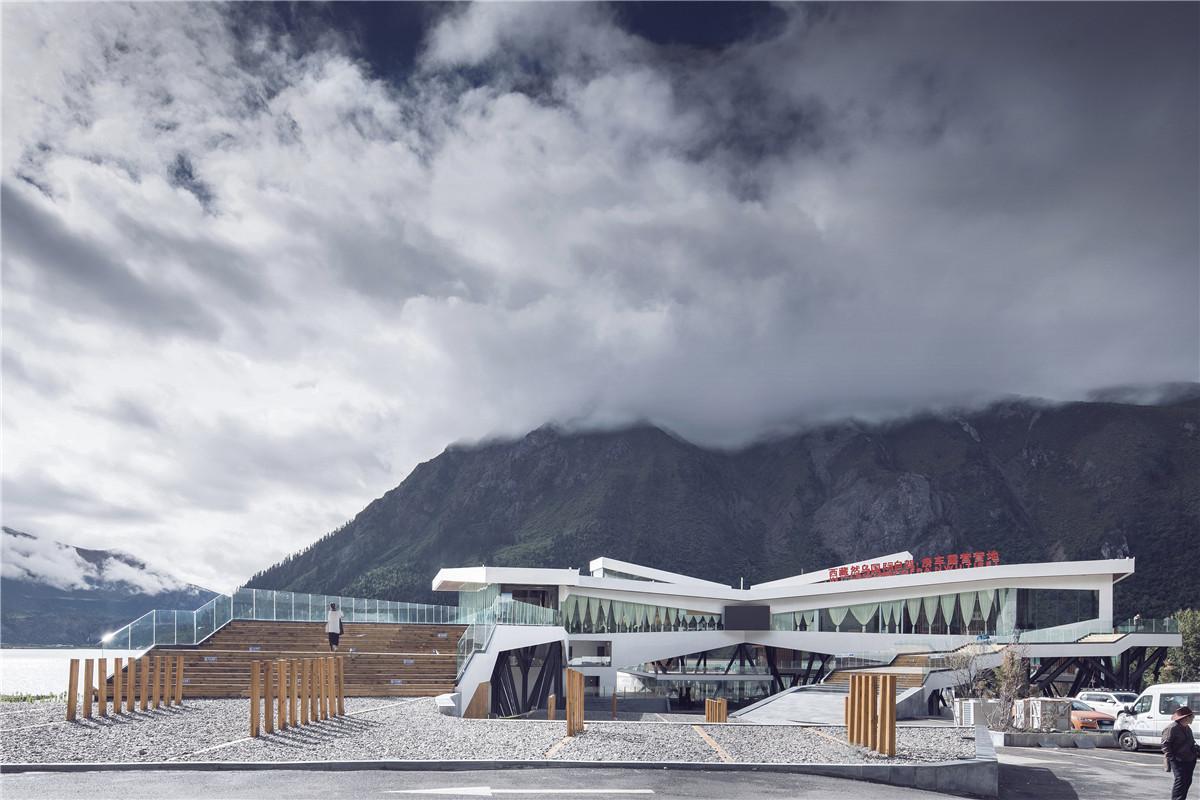

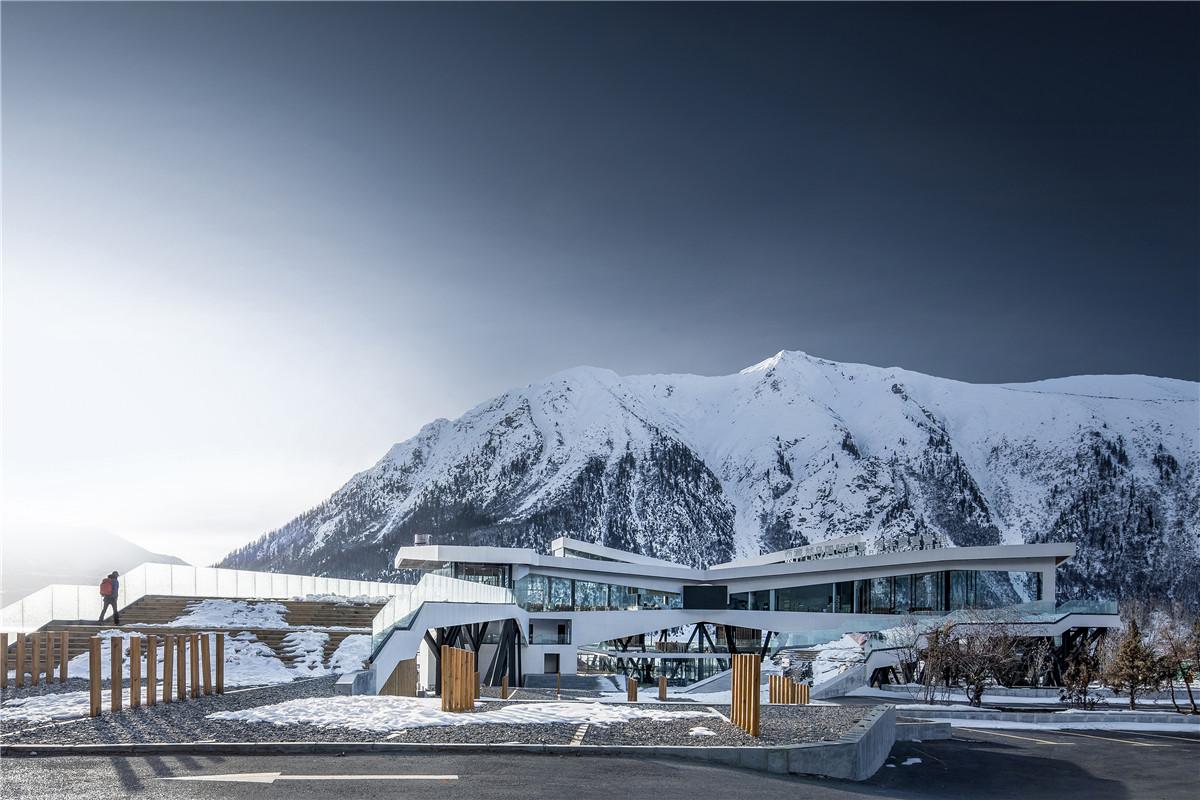

营地西侧透视实景

营地北侧透视实景

建造历程

2015年12月初受业主方邀请开始项目的前期方案创作,至2016年4月中旬完成整个项目设计。营地集旅游资讯中心、服务管理中心、简餐、中餐、咖啡、24h便利店、藏药文化展览馆、藏地特产展销中心、高端度假酒店、休闲酒吧、休闲茶吧、BBQ自助烧烤、医疗救助中心、星级卫浴设施、车辆维修、帐篷露营、房车露营、儿童森林乐园、观景平台、亲水平台等综合旅游项目于一体。

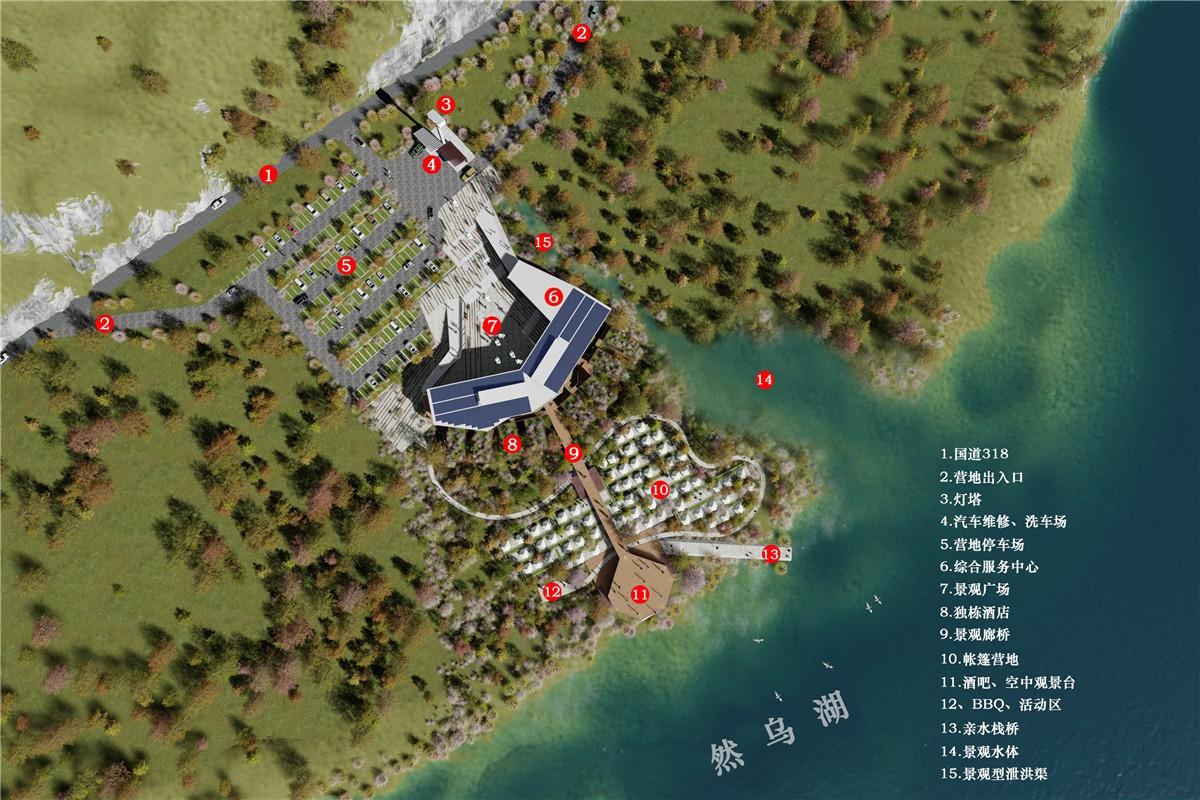

总平面规划设计图

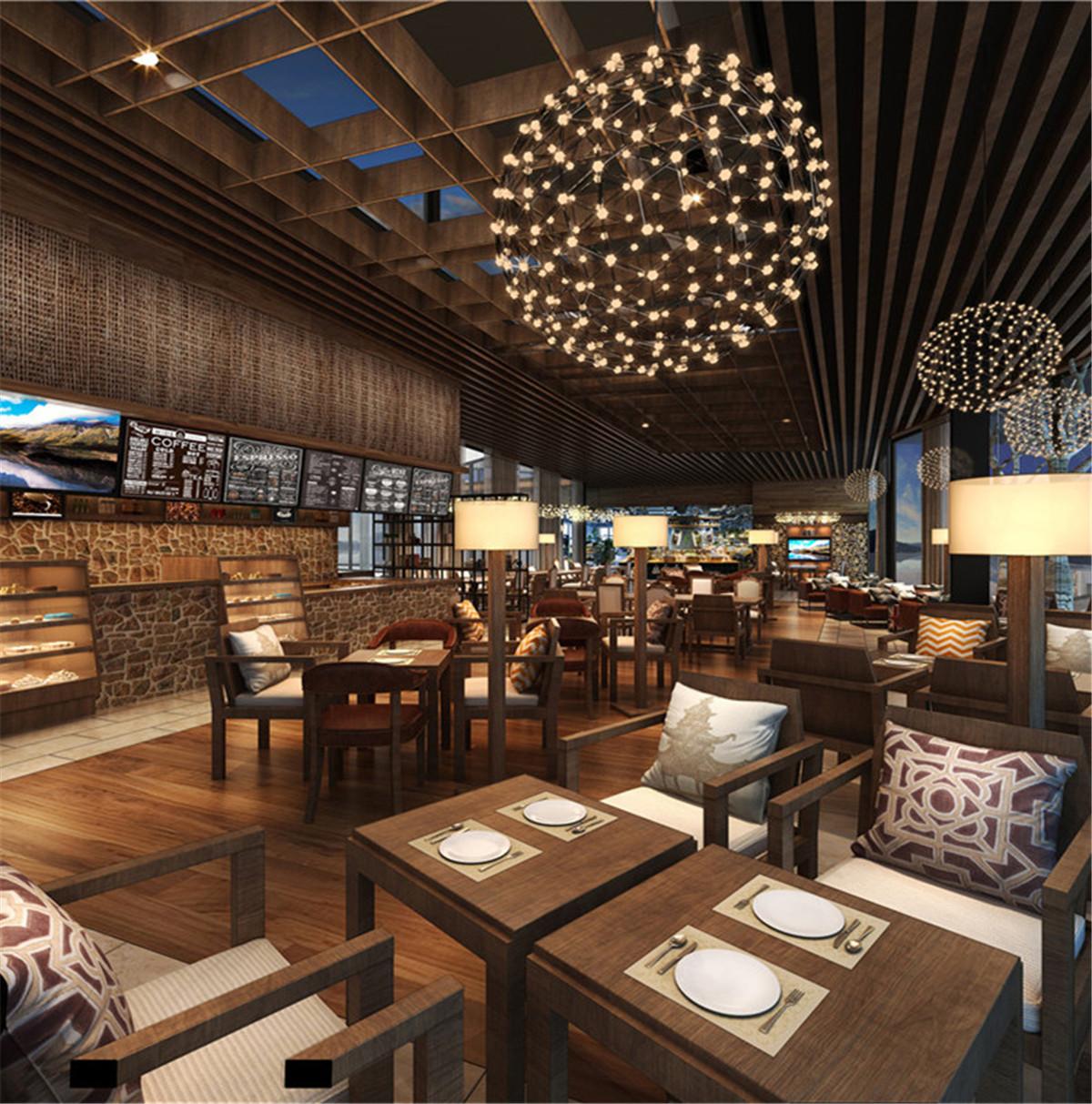

综合服务中心室内设计图

杂志 (17)_副本.jpg

综合服务中心室内设计图

杂志 (18)_副本.jpg

独栋酒店室内设计图

营地分两期建设,一期工程建筑使用面积为2400平米,由综合服务中心、9栋高端度假酒店、休闲酒吧、休闲茶吧、藏地特产展销中心、BBQ自助烧烤、医疗救助中心、星级卫浴设施、露营帐篷、176个小汽车停车位、5个旅游大巴停车位、7个房车停车位等组成。

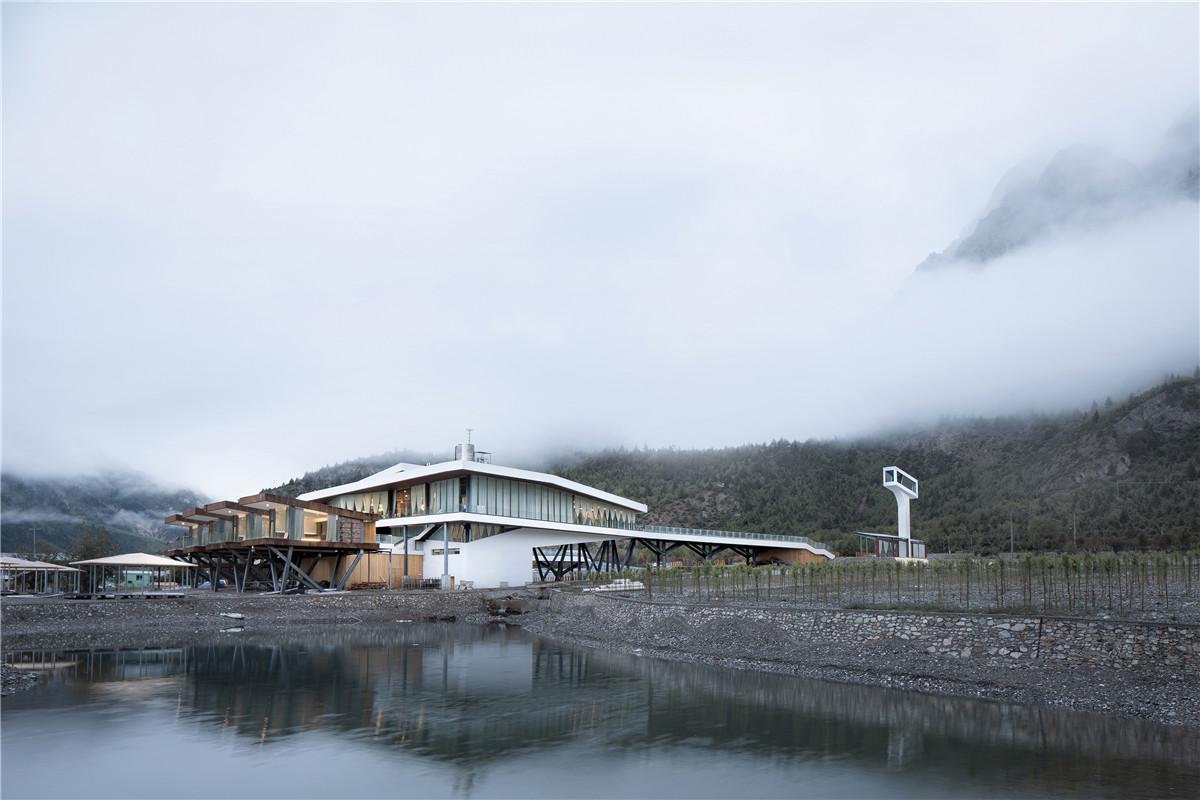

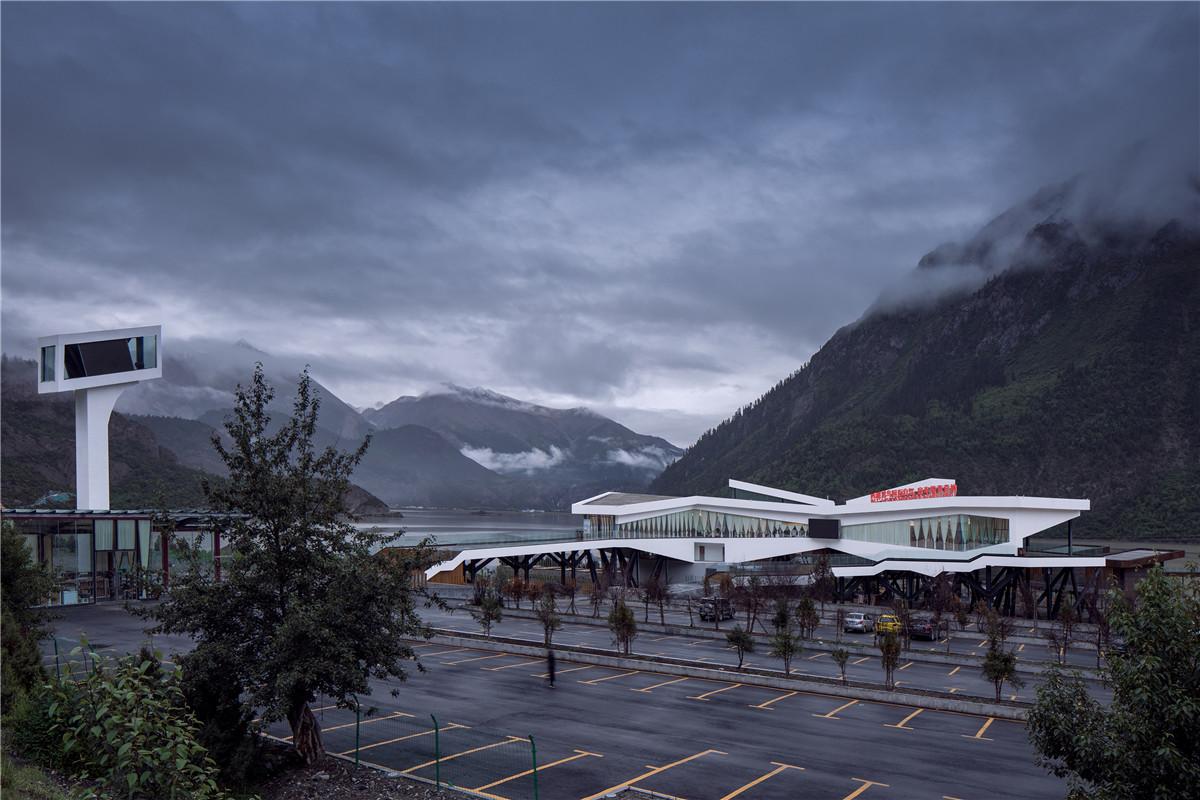

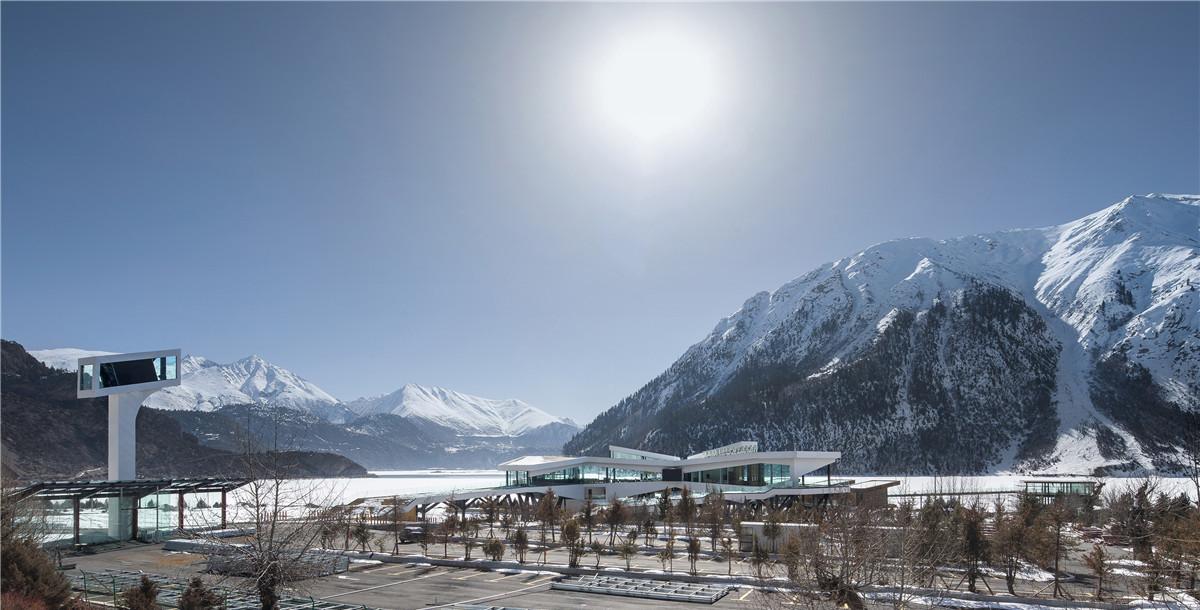

远观营地透视实景

营地北侧透视实景

为解决营地泥石流冲沟和地势相对318国道过低的相关问题,首先在318国道北侧用石笼构筑第一道挡水墙群落,再将营地内原有冲沟部分改造为截面3米*3米的埋地式泄洪渠,绕过营地主要建筑物,并结合项目景观将泄洪渠和水景观做有机结合,营造一个次序井然的外部环境。

杂志 (21)_副本.jpg

景观泄洪渠实景


泄洪渠与水景观的结合实景

所有建筑采用底部架空处理,并根据然乌湖水位变化和观景视线及观景角度做精确测算,从南到北,地势从低到高,从湖案酒吧开始建筑依次抬高,地平标高依次设置为海拔3900米、3905米、3911.5米。利用原有地形的高差,结合建筑架空层的高度调节,保证从湖边到318国道的各建筑依次抬高、互不遮挡,通过架空层高度调节,使得旅游服务中心主体建筑整体高于318国道6-8米,并在临318国道入口处设置约20米高的景观灯塔,从而保证项目安全性、昭示性和景观资源的最大化利用。


视线模拟分析

杂志 (24)_副本.jpg

入口灯塔及建筑实景

杂志 (25)_副本.jpg

建筑底部架空实景

为最大化观湖视野,经过多次推演,综合服务中心主体建筑沿318国道横向折线延展约80米,建筑底层架空约8米,临湖一侧为全落地玻璃,沿湖设置环形大悬挑观景露台,保证主体建筑临湖一侧绝佳观景视野。主体建筑由白色实体不规则线条和大量通透玻璃构建而成,通过平面和竖向的造型变化最终以缓坡坡道重新与地面连接。营地主体建筑外观顺应地形转折起伏似雄鹰展翅栖于湖案。

观景视线分析

全落地玻璃大悬挑阳台观湖实景

大悬挑阳台观湖实景

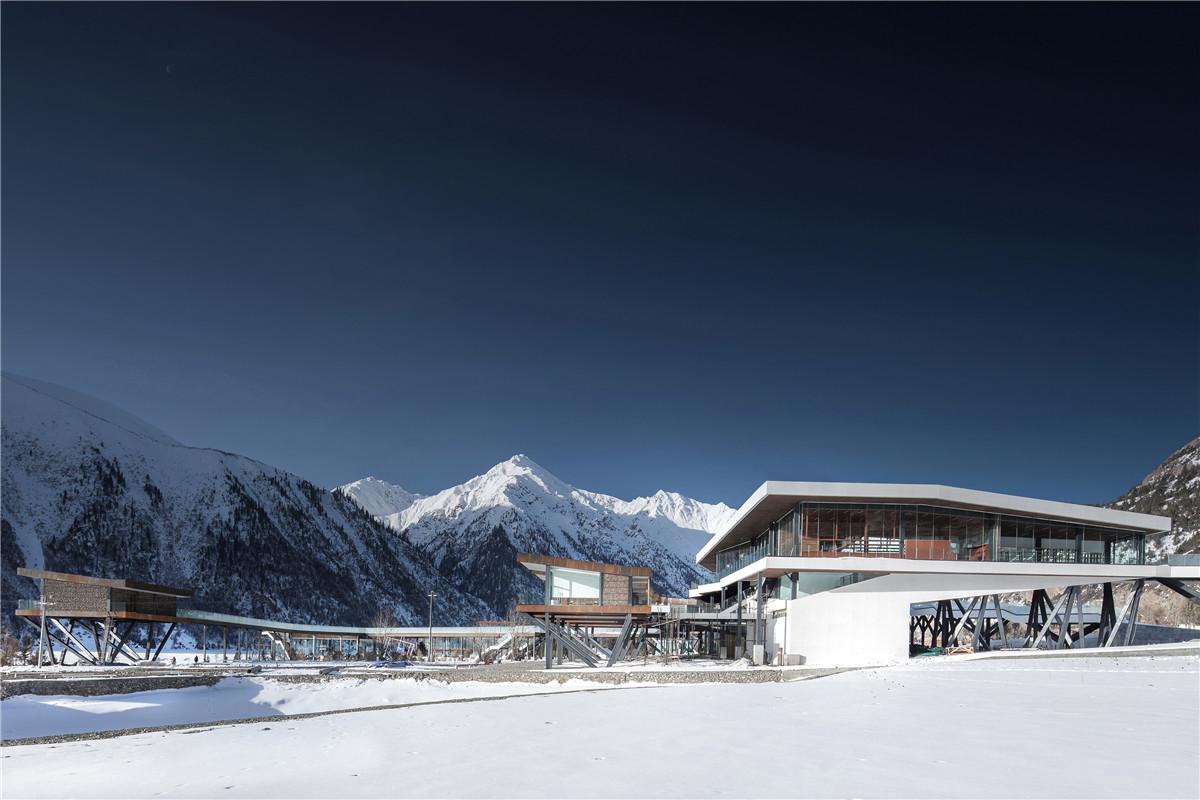

似雄鹰展翅栖于湖案

主体一层为旅游服务资讯中心、管理中心、简餐、咖啡、24H便利店、藏地特产展销中心等景观要求高的功能空间,简餐以面点、快餐、糕点为主,咖啡为现磨咖啡,为游客提供一处休闲放松的观景空间。利用主体建筑下部8米高的架空层布置景观要求较低的医疗救助及星级卫浴设施、藏药文化展览馆和设备管理用房,为游客提供安全、舒适、优质的辅助服务配套设施。

旅游服务中心室内实景

旅游服务中心室内实景

旅游服务中心室内实景

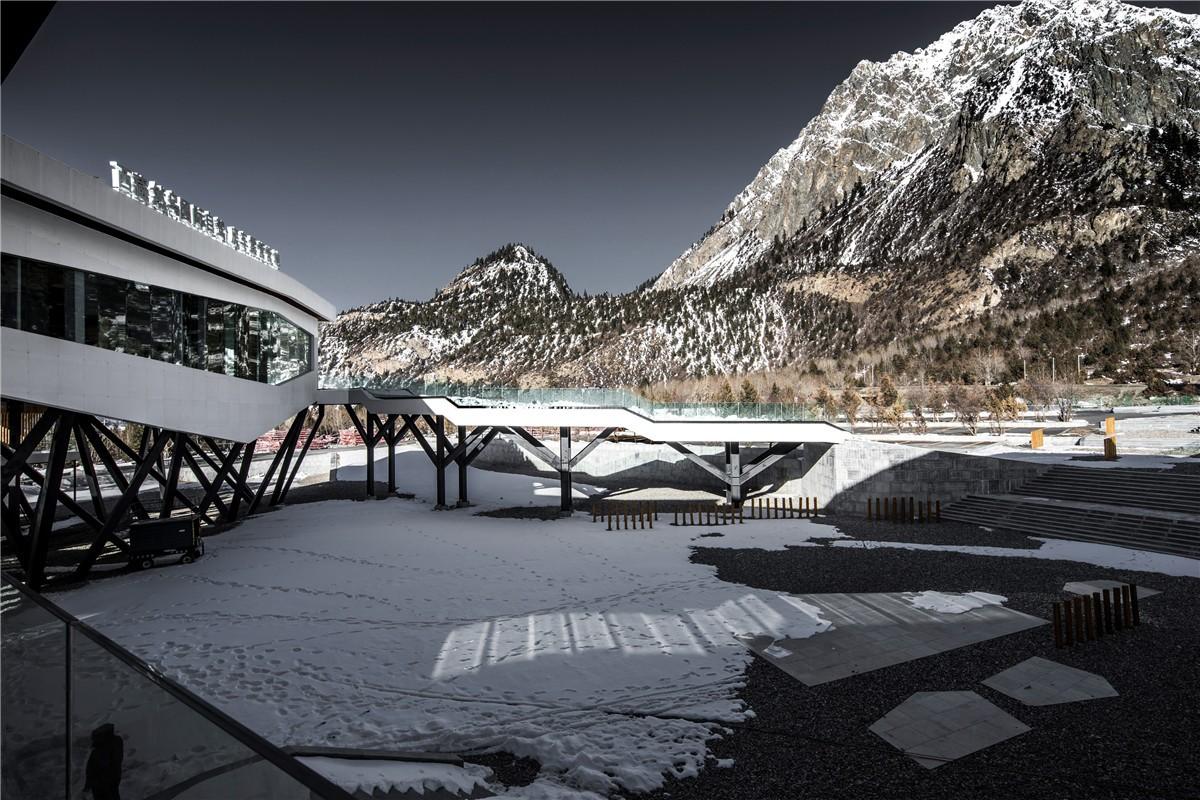

旅游服务架空层实景

主体建筑前方点缀了8栋独栋式度假酒店,酒店底部架空2-4米,根据视线需求高低错落布置,且控制酒店屋顶高度均低于旅游服务中心一层地坪1.5米以上,保证酒店客房绝佳景观视野和客房相互间私密性的同时,亦可保证旅游服务中心优越的临湖景观视野。酒店客房西侧为当地卵石制作的特色景观墙,临湖东南两侧均为4米高180°超宽落地玻璃窗,躺在床上然乌湖巍峨俊秀的雪山、满天繁星的夜空即可尽收眼底。

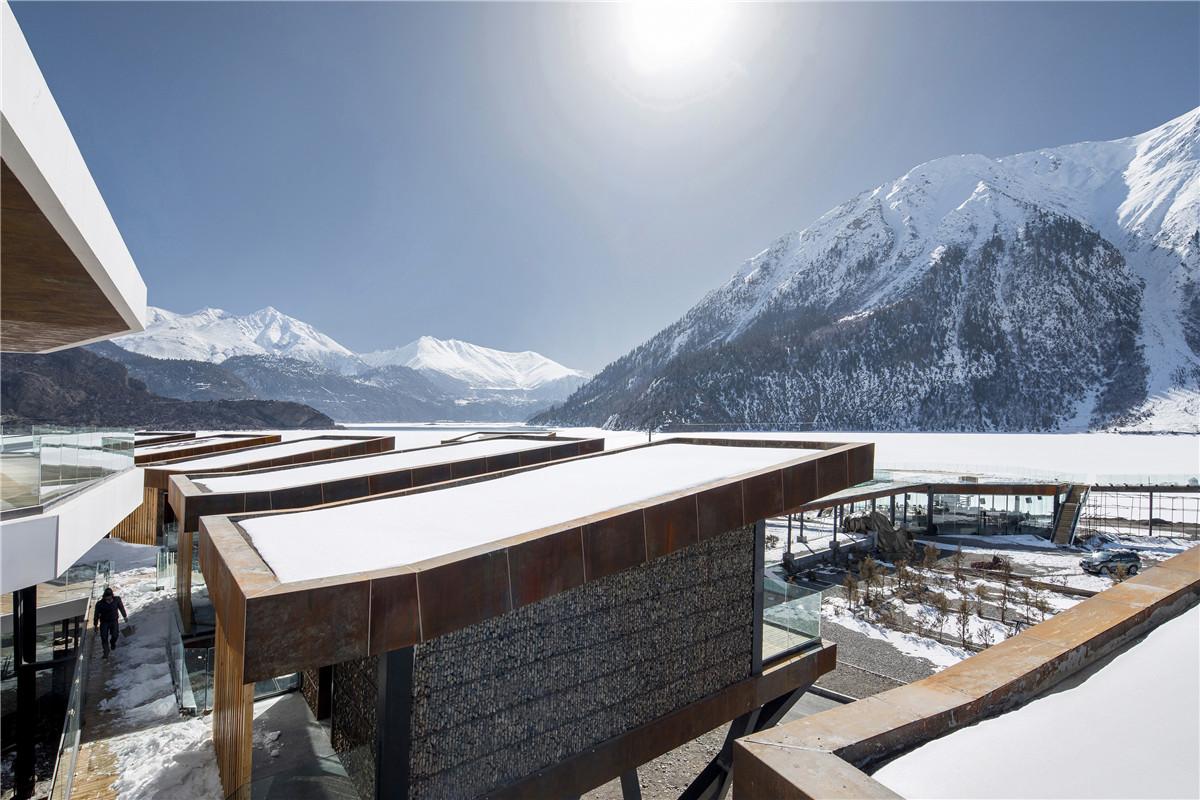

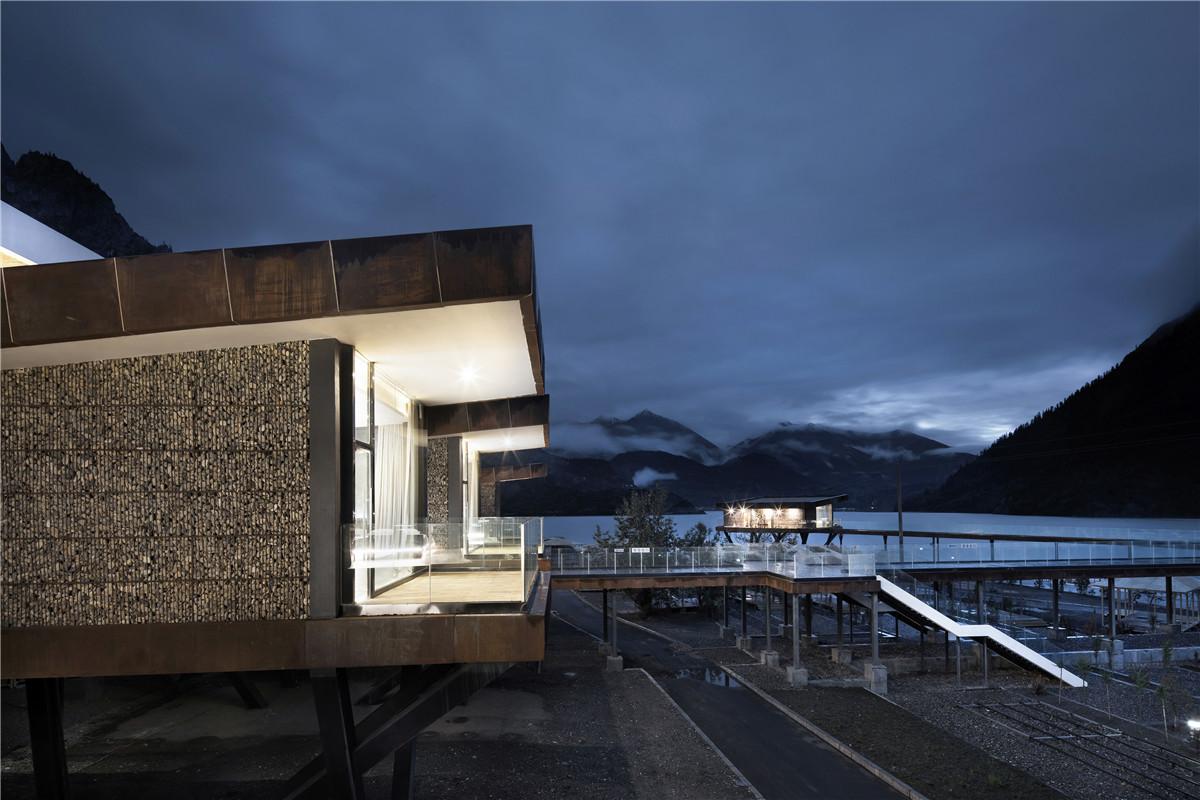

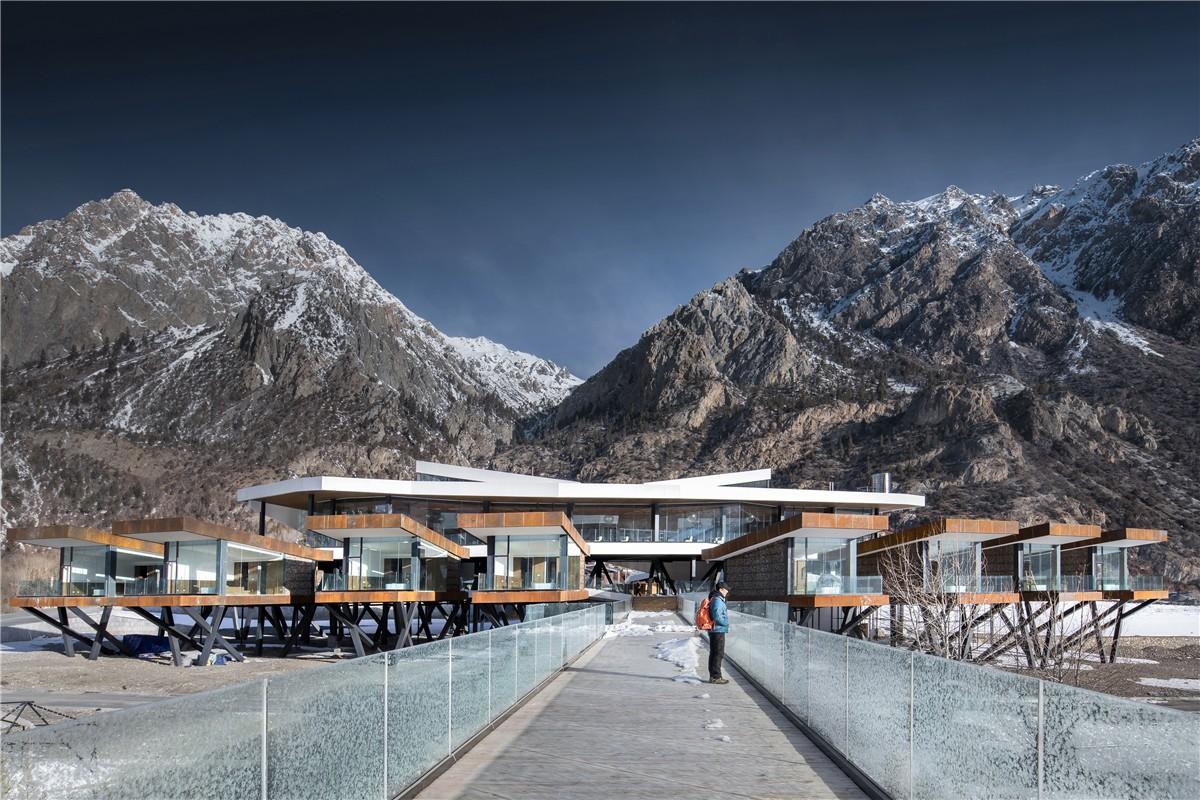

独栋酒店透视实景

独栋酒店透视实景

独栋酒店室内实景

独栋酒店前方的室外场地地势较低,在绿树卵石间规划舒适型双层帐篷露营营地及星空观景休闲茶吧。临湖地势最低的位置设置约400平米的休闲酒吧,酒吧顶部为空中观景平台,景观平台通过景观廊桥与服务中心、独栋酒店、及服务中心北侧小广场直接连接,方便项目内部各功能空间的交通组织。酒吧四面均为4米高全落地窗,室内为大跨度无柱空间,觥筹交错、激情狂欢的画面荡漾在悠然的然乌湖面……

空中观景台实景

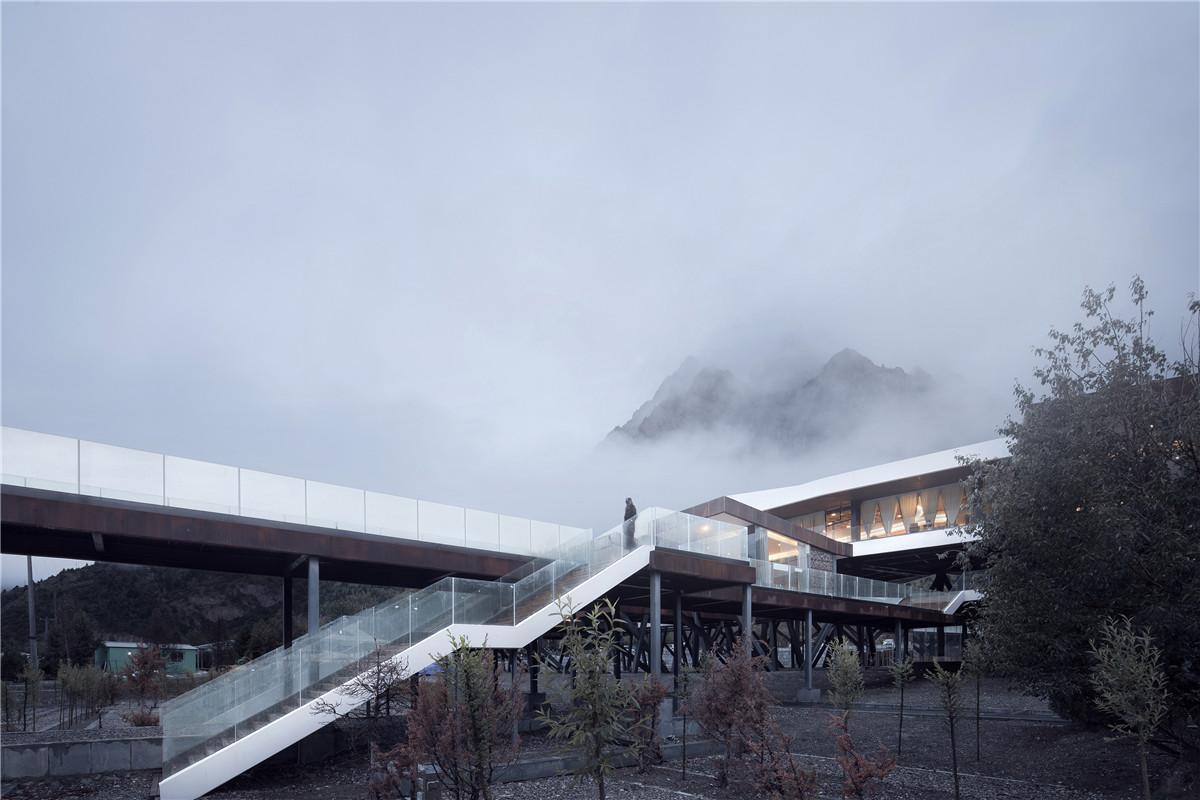

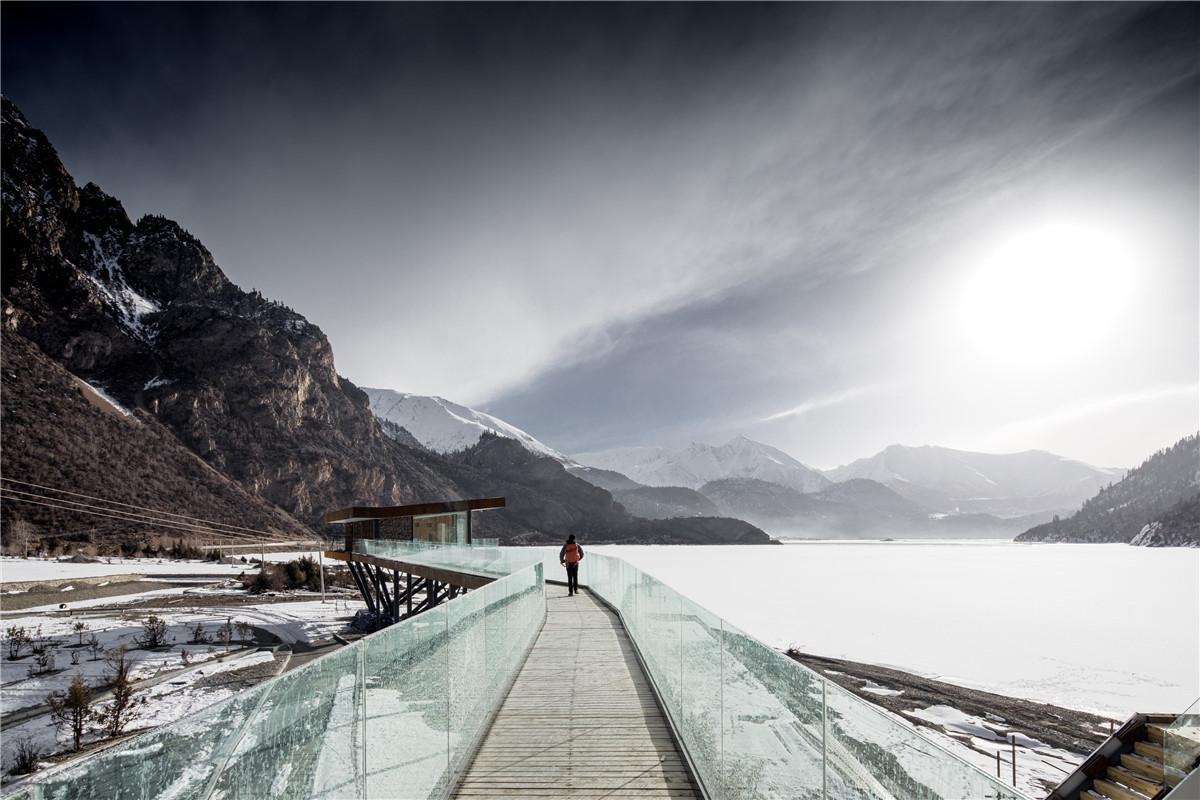

景观廊桥实景

东南角湖案水边点缀1栋套房式独栋酒店,配置独立会客厅、休闲厅、棋牌室、约40平米临湖空中观景露台。房间内任何位置都可将然乌湖美景一览无余。为更好利用然乌湖的水位变化,套房酒店底部架空约4米,然乌湖枯水期酒店掩于水草丛生,然乌湖丰水期酒店漂于波光之上,游于薄雾之间……

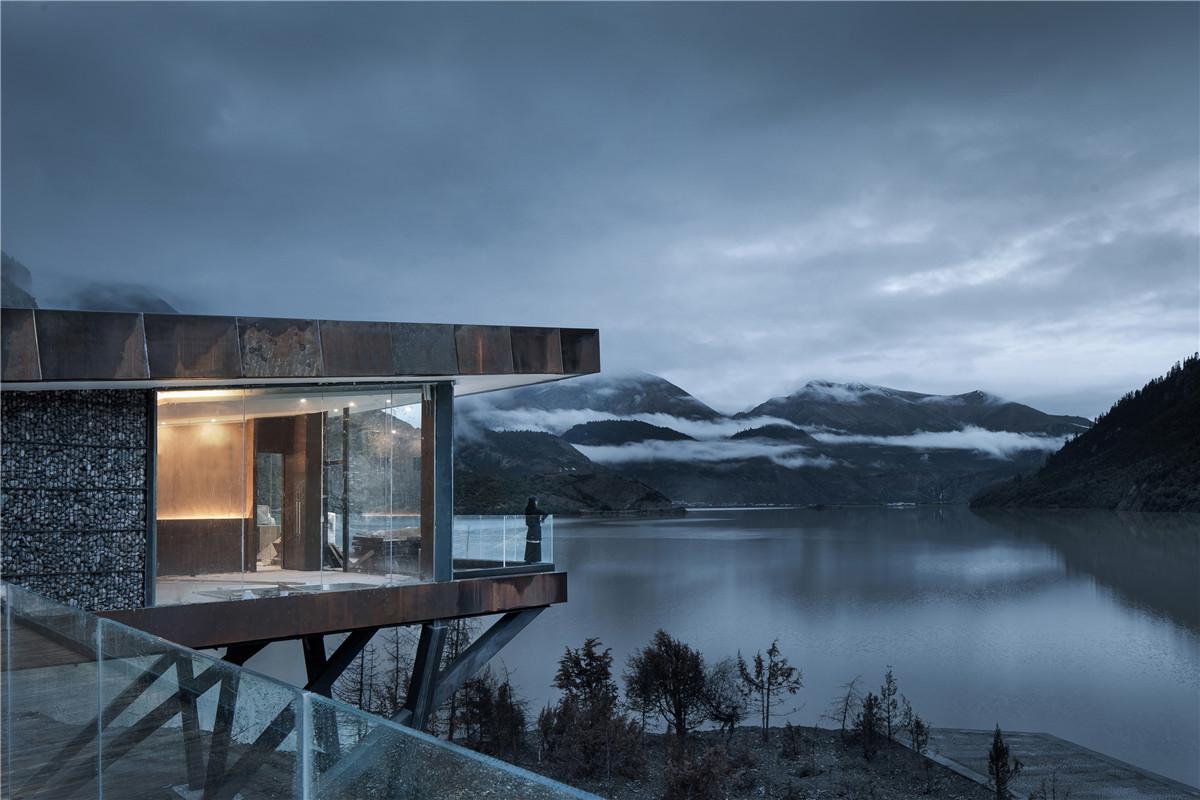

独栋套房实景

独栋套房实景

独栋套房观景大露台实景

营地内部景观整体打造为相对野趣、粗犷原生的氛围。大面积当地碎石铺地随处可见,废弃铁轨枕木改造而成的竖向空间景观点缀其间。除停车场外,尽可能的控制地面硬化的区域,补植适于当地生长的植被,愿三五年之后,还给这片荒乱之地一片葱郁之境。

碎石景观实景

露营区补植植被实景

项目建筑以藏民族所喜爱和崇尚的白色、红色为主色调,通过白色水泥纤维板、红色耐候钢板、超厚透明玻璃、深灰色钢材、当地木材及当地卵石等材料巧妙搭配,共同营造一个独特、自然、温馨、别致的空间环境。

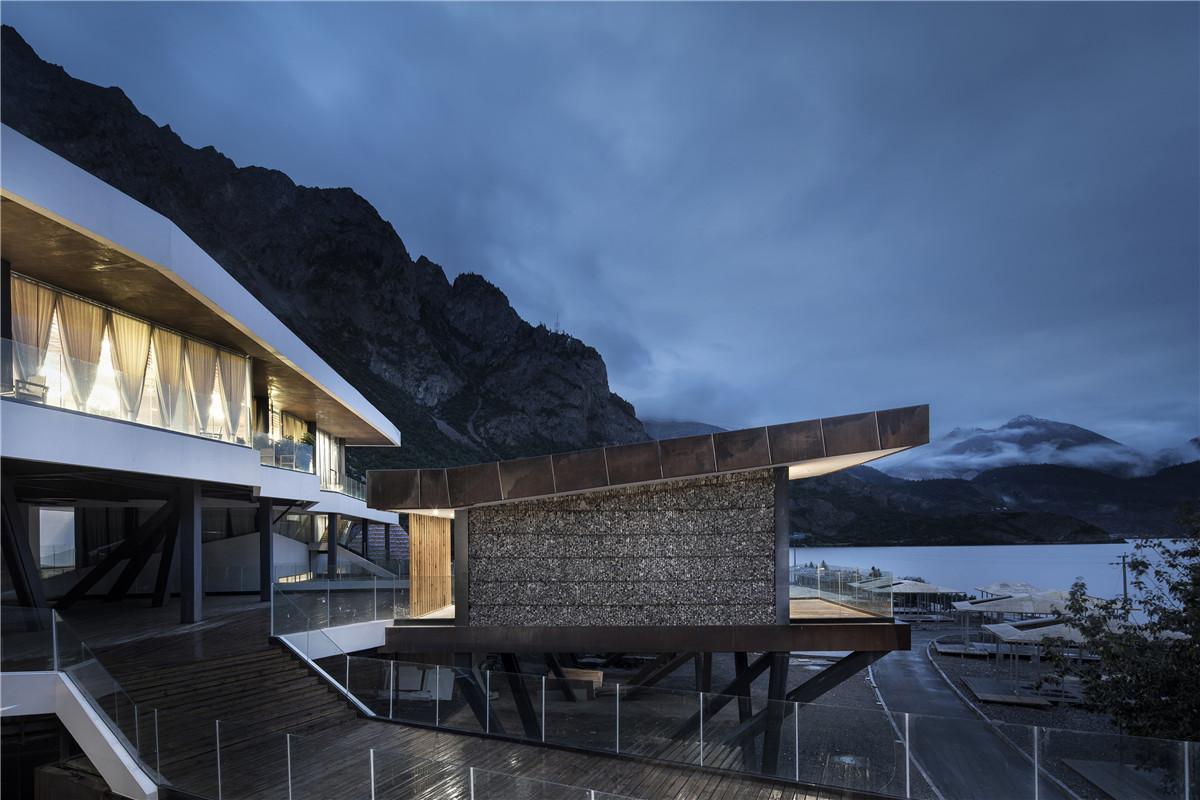

水泥纤维板、耐候钢、卵石、木材、大玻璃的有机搭配

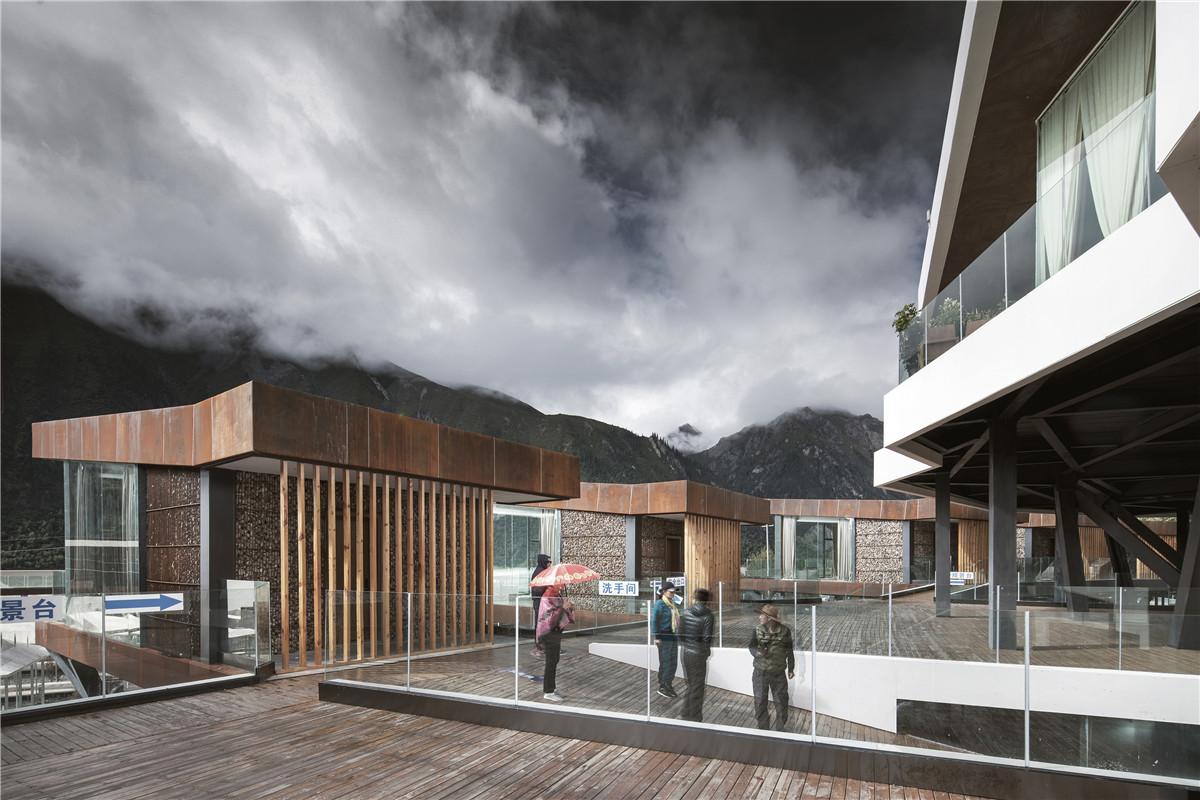

别致趣味的空间关系

为尽可能降低项目对用地及周围环境的影响,更好地保护项目地“然乌湖景区”的自然环境,结合项目所在地材料物资运输的难度,气候条件对工程建设的影响等诸多因素,整个项目建筑物及构筑物除结构基础采用钢筋混凝土之外,其余部分全部采用装配式钢结构建造。装配式钢结构在环境保护、建设工期、材料运输、抗震效果等方面都有绝对的优势。

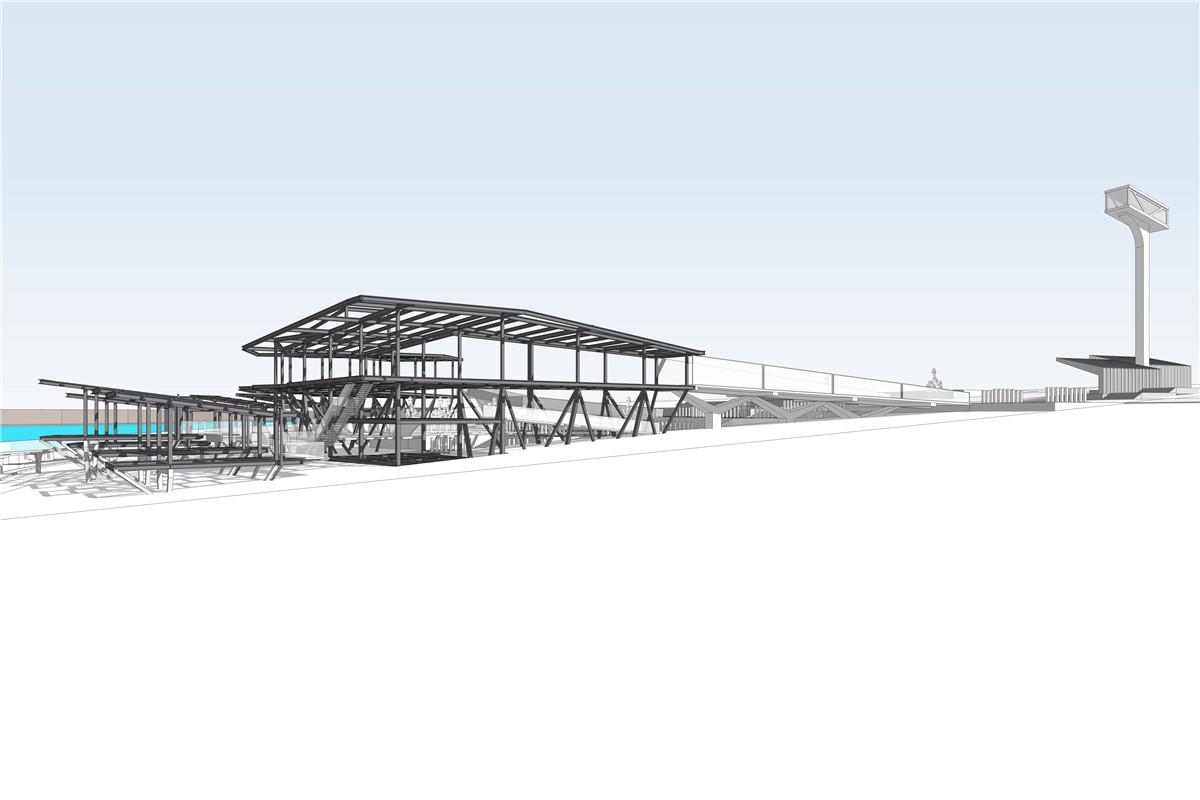

建筑钢结构构造图

建筑钢结构构造图

建筑整体钢结构架空构筑

精细化设计模型解构分析

针对项目施工条件恶劣的切实问题,在设计过程中采取精细化设计措施,将建筑各专业系统进行解构和重组,以尽可能避免项目施工过程中出现的各种设计偏差。

精细化设计模型解构分析

精细化设计模型解构分析

精细化设计模型解构分析

营地生活污水集中汇集到生物降解化粪池处理后,运往八宿县城污水处理厂集中处理。化粪池采用钢板做最外层护壁及底板后,浇筑钢筋混凝土,通过内外防水的加强处理保证生活污水的零渗透。厨房污水日排日清,集中到储污池后运至八宿县城污水处理厂集中处理。厨房同时安装国家认证油烟三级净化系统,实现零油烟排放。

酒店客房超透超厚全景落地窗

综合服务中心采用装饰性电暖气片及太阳能保证主体的热水及热能供应,酒店客房采用装饰性藏式电地炉及电暖气供应热能,营地热水器均采用空气能热水器,最大化的降低营地整体能耗。

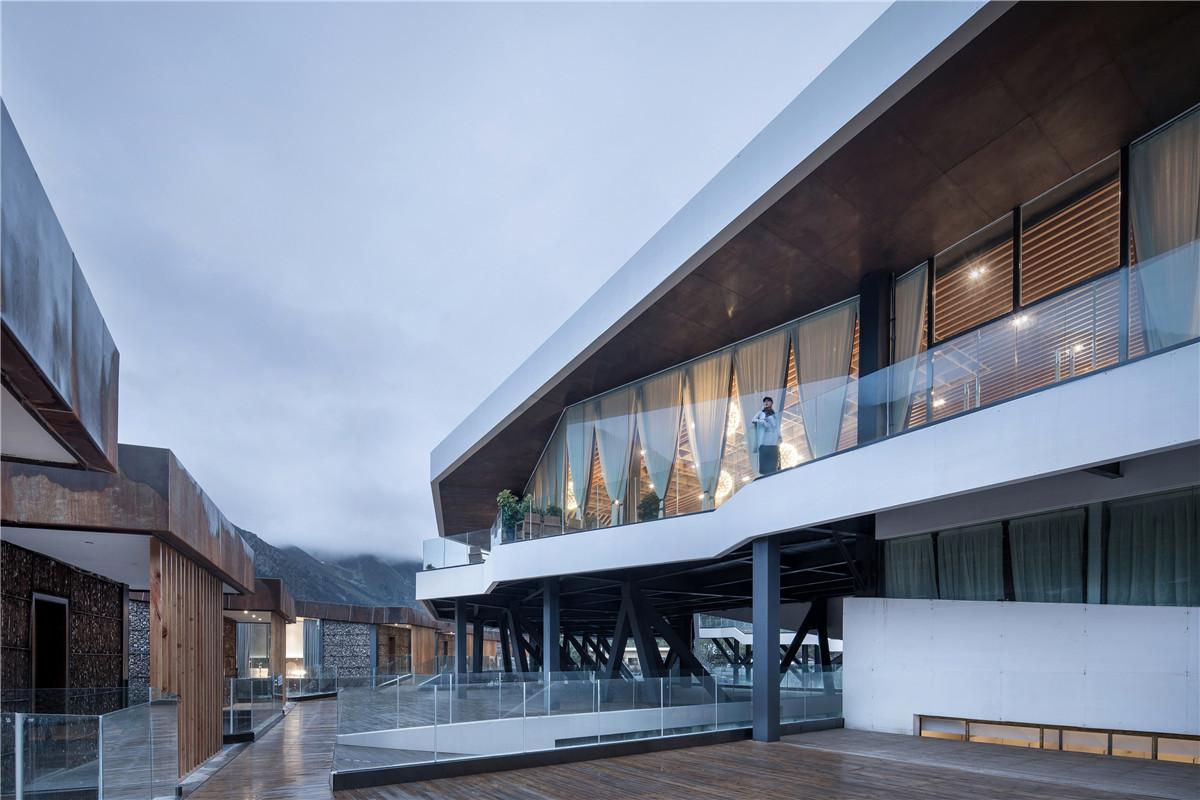

酒店景观连廊实景

为解决然乌湖湖水夏秋季节浑浊的难题,邀请专家对湖水浑浊的诱因进行了多方研究。目前已找出造成湖水浑浊的两处污染源,主要为来古冰川群和仁龙巴冰川远古沉积层融化后的泥沙、矿物质、有机物等造成。每逢夏秋季节气温升高,冰川溶解,然乌湖湖水便一片浑浊。待到冬季气温回降,湖中污物沉降,然乌湖又恢复一片蓝绿。营地业主联合当地政府将引进美国新型污水处理系统,相信不久的将来,然乌湖便可四季常清……!

独栋酒店露台远眺然乌湖实景

然乌国际自驾与房车营地,是以综合服务、体验、青少年基地为一体的综合性营地,依托然乌湖景区,为过往游客提供免费停车观景服务,是国内少有的免费体验景区,打破国内常规景区,不合理收费的先河,为过往自驾游客提供全方位的综合性服务。然乌国际自驾与房车营地是中国318自驾游的必经之地,必留之地!我们力图使其成为中国自驾营地的标准!我们力图将其打造成世界先进的自驾与房车露营地!

然乌国际自驾与房车营地,打破传统营销模式,不走传统的销售渠道,而在全国省级自驾游协会、市级自驾游协会以会员方式体验。同时在中国强大的互联网平台同步推送,以B2C、B2B、C2C、O2O、B2B2C、B2C2C等模式全面推广及预定,并启动CRM系统,以及自媒体等众多平台共同营销。

在未来几年里,我们将以然乌国际自驾与房车营地为中心,一天车程为辐射距离,在318环线上设计更多的同类自驾营地,构筑覆盖全境的318自驾游窗口网点,把川藏线更多美景发掘和展示给世界各地喜爱西藏的游客……

景观广场实景

景观廊桥实景

然乌湖国际自驾与房车营地建成后被评为“西藏·昌都市精准扶贫示范点”,为当地百姓提供了众多就业机会,游客的激增促进当地百姓的林下特产售卖,也带动了不少当地相关旅游配套产业的积极发展。2017年,然乌湖国际自驾与房车营地被评为“中国自驾与房车露营地标准试点项目”。2017年10月将授牌西藏第一个“中国国家级摄影基地”给予然乌湖国际自驾与房车营地。

营地夏季实景

然乌湖国际自驾与房车营地位于西藏高海拔地区,一年半数时间冰雪覆盖,施工条件恶劣,举国闻名的318国道川藏线以风景最美路途艰险著称,建造物资运输相当困难,营地从创作到建成历时一年半时间,各种艰辛无以言表……

营地夏季实景

2016年6月中旬营地主体结构初步成型!

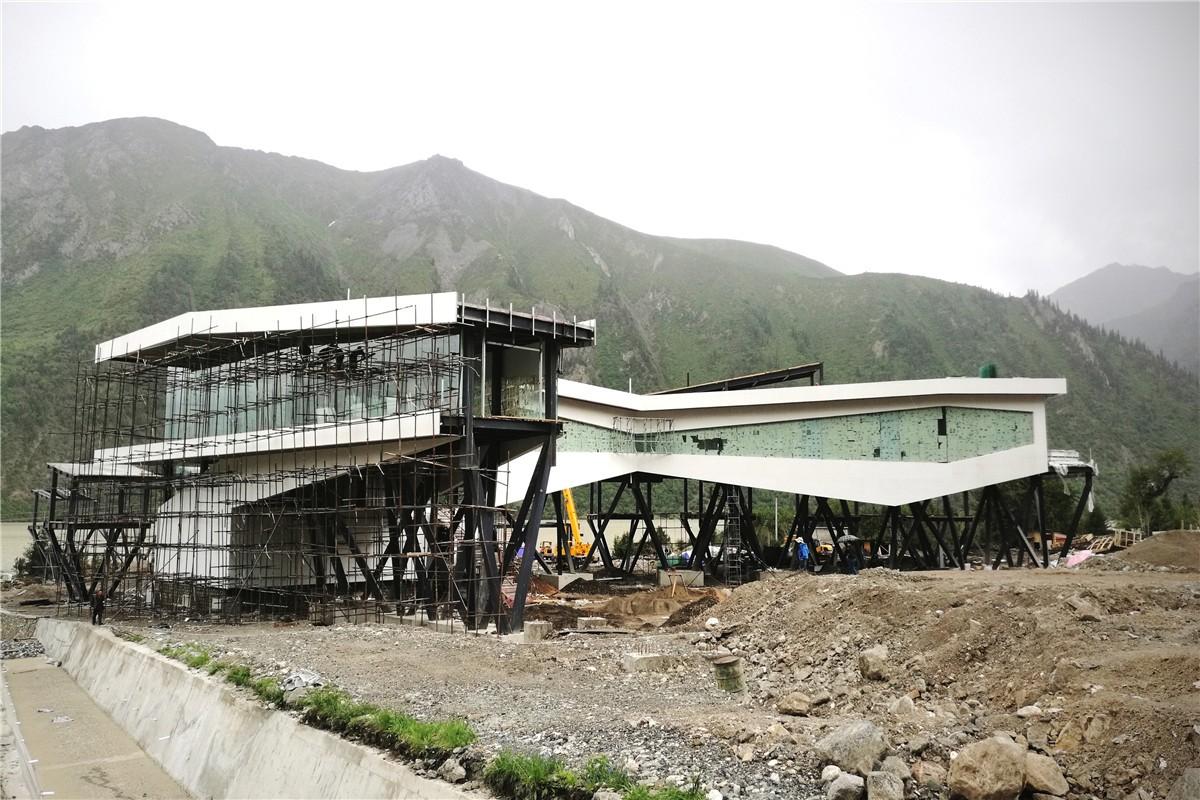

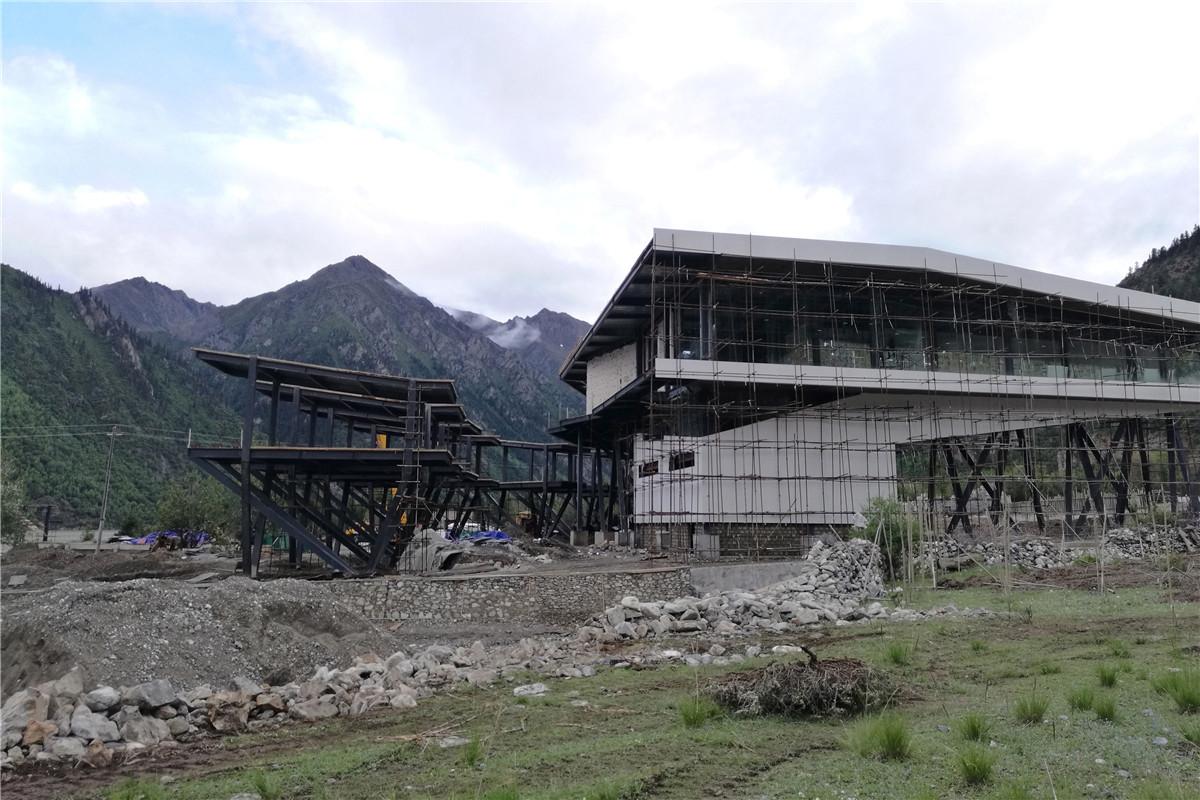

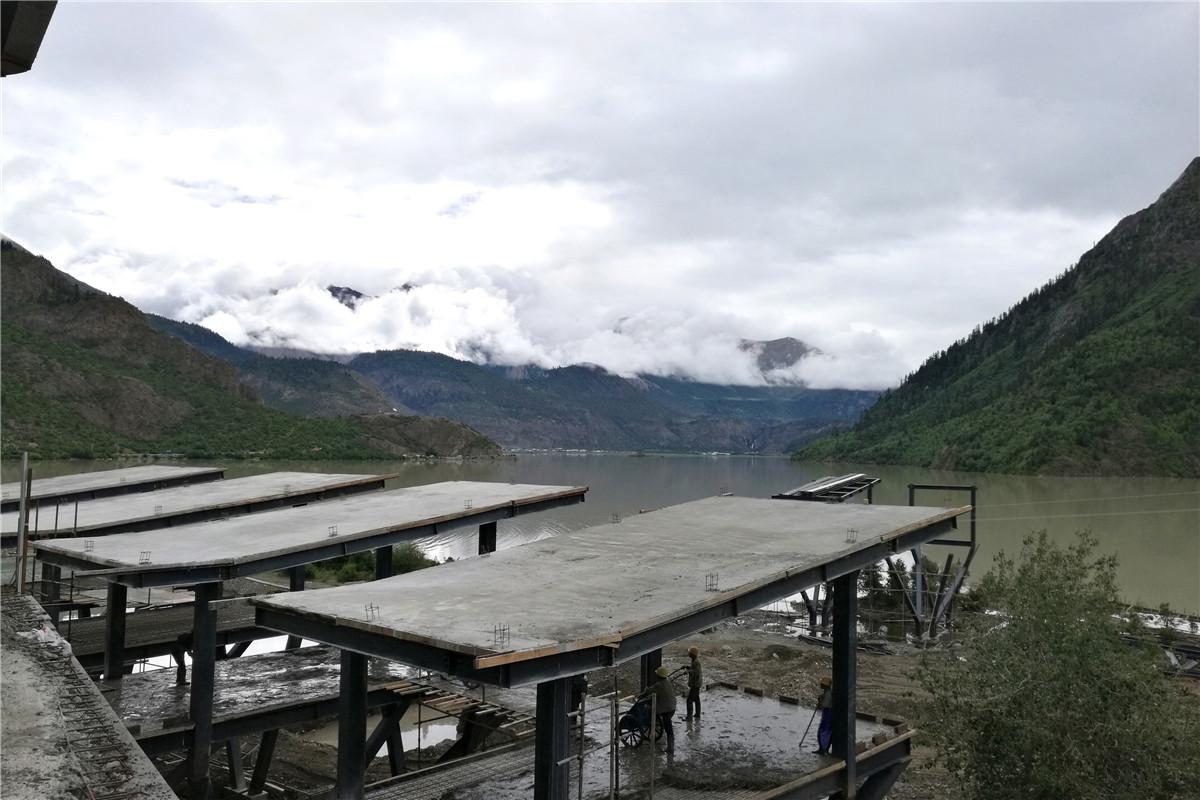

主体结构施工过程

主体结构施工过程

主体结构施工过程

2016年7月底营地外墙装饰初步成型!

主体建筑外墙施工过程

主体建筑外墙施工过程

主体建筑外墙施工过程

主体建筑外墙施工过程

2017年3月中旬营地整体建筑结构及外装初步成型!

主体建筑冬季赶工全面施工过程

主体建筑冬季赶工全面施工过程

主体建筑冬季赶工全面施工过程

2017年7月底营地一期建设基本完成!

图纸

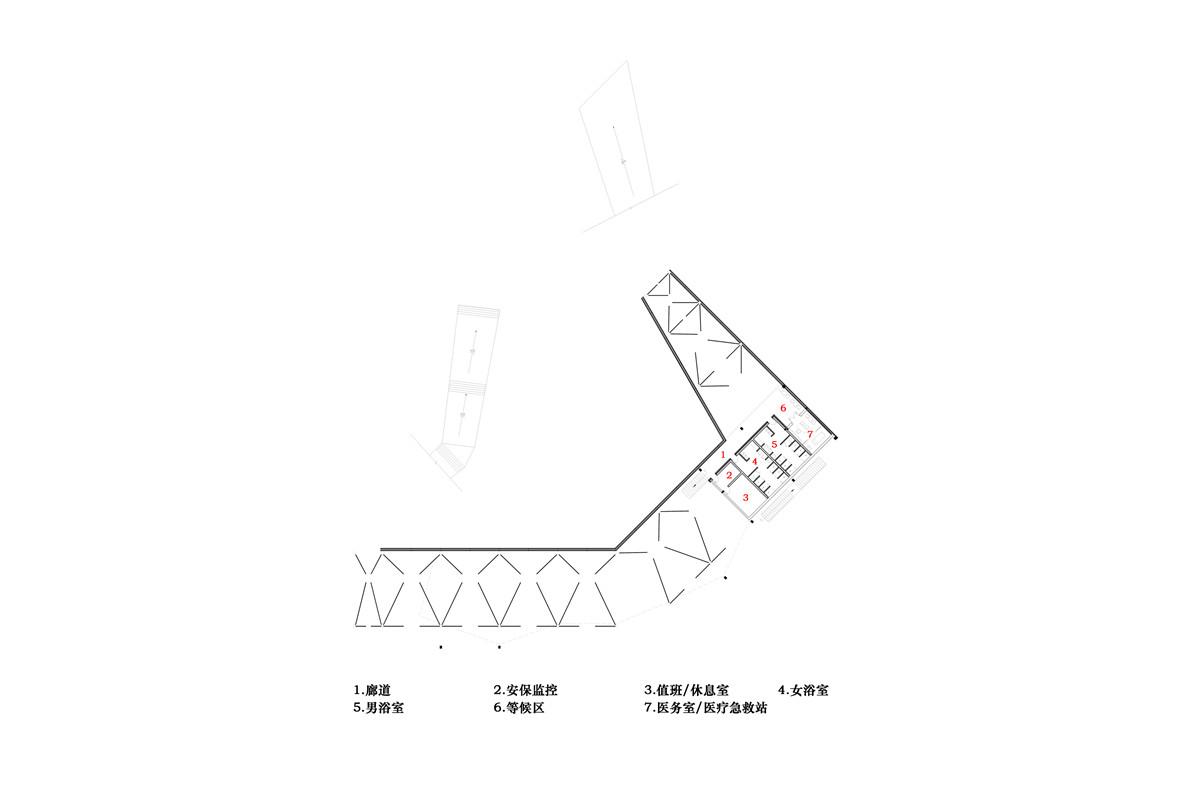

综合服务中心负二层平面图

综合服务中心负一层平面图

综合服务中心一层平面图

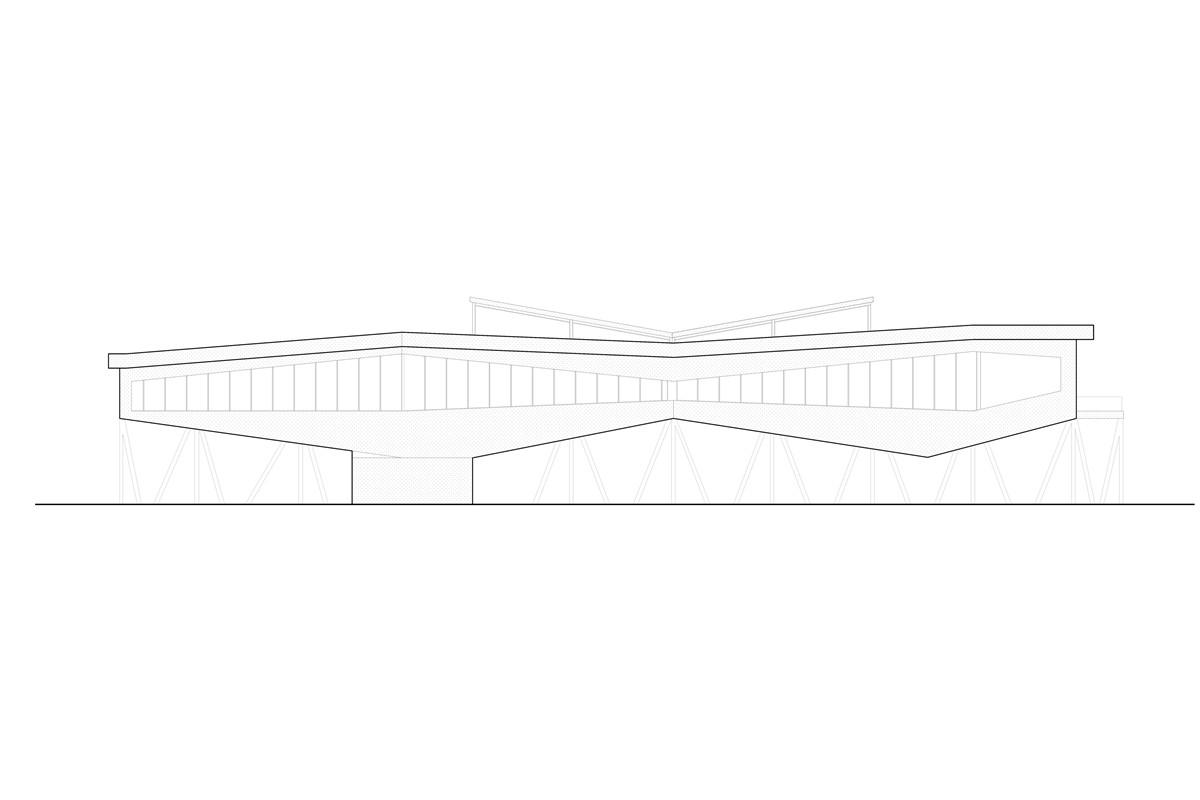

综合服务中心北立面图

综合服务中心南立面图

综合服务中心东、西立面图

综合服务中心剖面图

综合服务中心墙身节点大样图

独栋酒店平面图

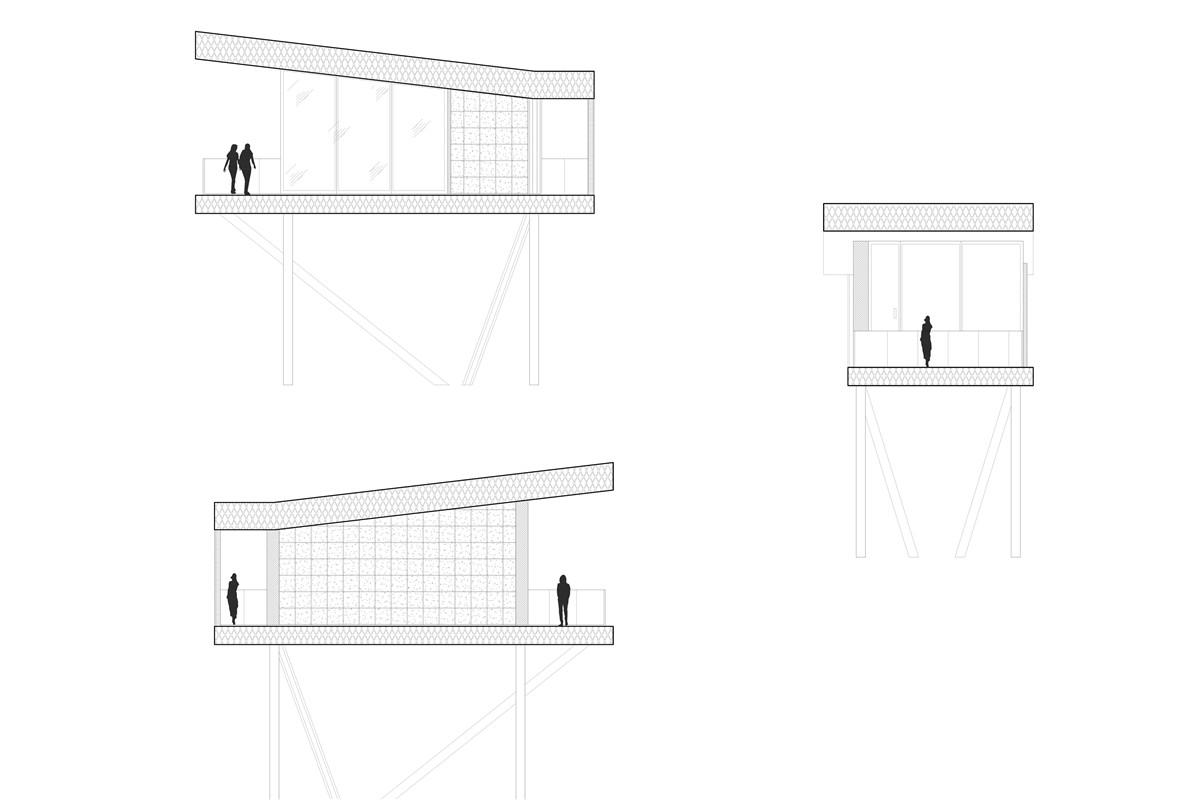

独栋酒店立面图

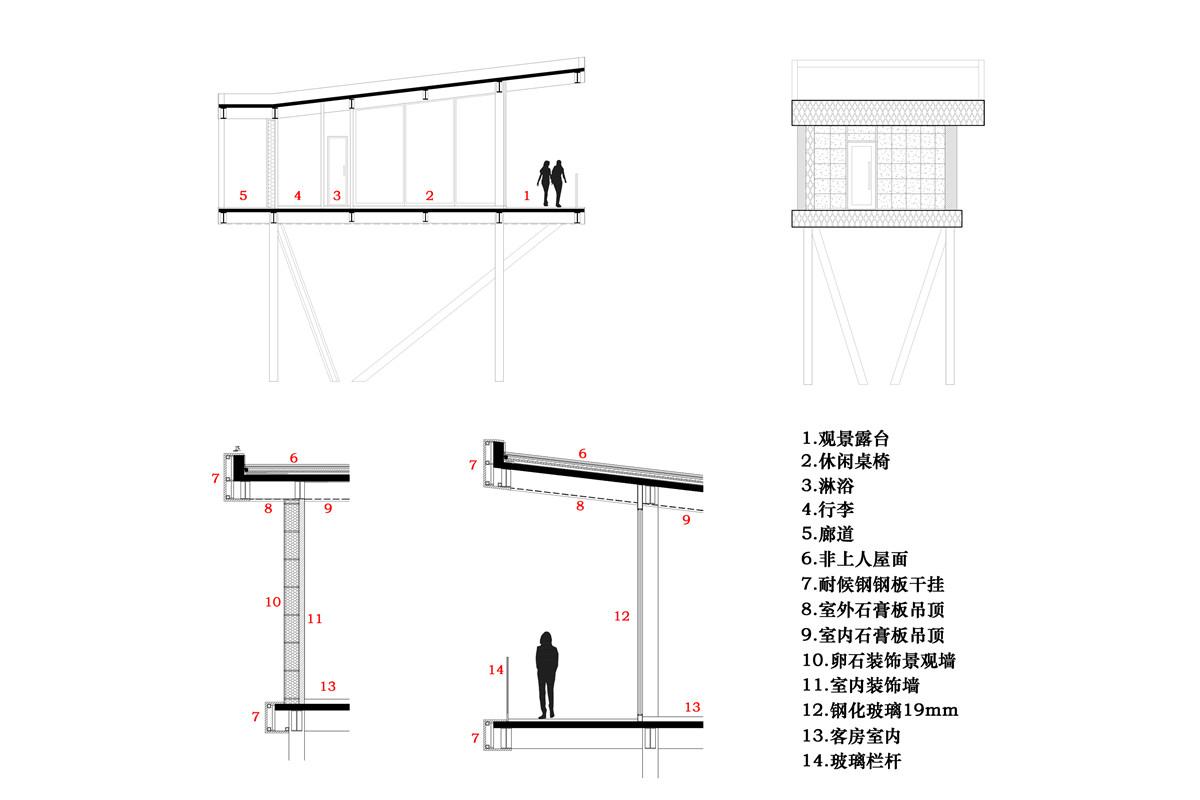

独栋酒店立面、剖面、墙身节点大样图

项目信息

项目地址:西藏·然乌湖风景区·然乌镇

项目业主:西藏翔腾旅游发展有限公司

用地面积:约200亩

总建筑面积:2400平方米(一期)

项目时间:2016年-2017年

设计机构:小隐建筑设计事务所

主持建筑师(总设计师):潘友才

景观&规划设计:杨喆、黎天景

室内设计:何苗、江涛、张宇、秦淼森

建筑摄影:存在建筑-建筑摄影
