清水混凝土和空间的极致玩家——1933老场坊!

建筑学院 建筑学院

作者:建筑学院-小徐哥

上周,跟大家分享了同济八骏里部分老师的优秀清水混凝土作品,并给自己挖了一个坑~~~其实哥本来只是想单纯地讲讲清水混凝土来着,万万没想到,这些作品吧还都是同济的几位老师的~所以~

说这么多,就一个意思,哥打算继续填的坑,是混凝土的坑!

为表诚意,将祭上我珍藏已久的,清水混凝土界的,上古颜神——19叁Ⅲ老场坊

呃......觉得也就那样对不对?虽然挺漂亮的,但也算不上颜神吧。

啧啧,图样图森破!我当时也是这样想滴,然后,就被打脸了~~~

当时,第一眼看到的其实还没上图那么漂亮,而是是下图这样的:

因为当时也没多高的期许,所以看到那儿有个通道就直接走进去了,周边虽然比较有文艺感,但进去之前还真没觉得,出来的时候就觉得什么都是好的了~~~史上最快打脸。

这个通道差不多10米长,当时入住的商户不太多,而且天上还下着小雨,没怎么有人,加上其前身是屠宰场,那氛围。妥妥的恐怖片场景啊!

走道尽头,豁然~见光~

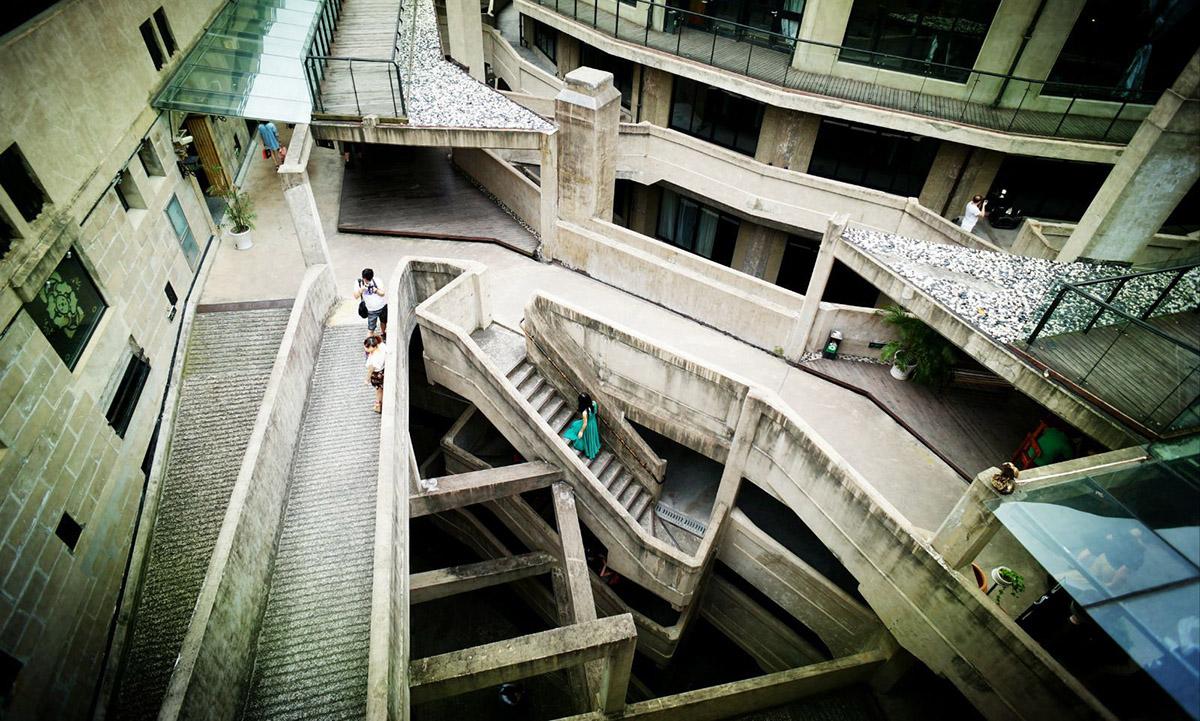

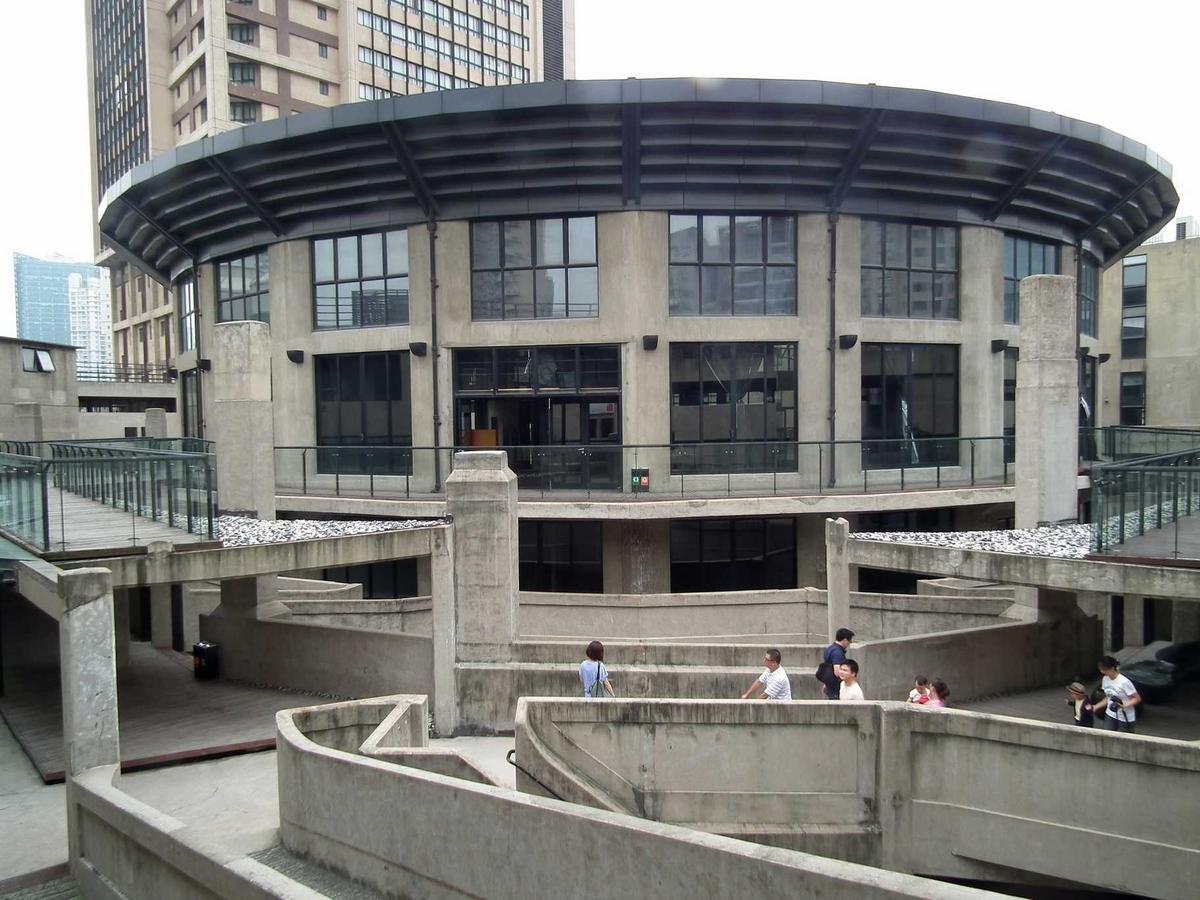

瞬间被震撼了!好丰富的空间啊,目之所及都是清水混凝土廊道,而且里面还是双层空间。

在室外的时候,你根本想象不到它内部是怎样的丰富多彩!

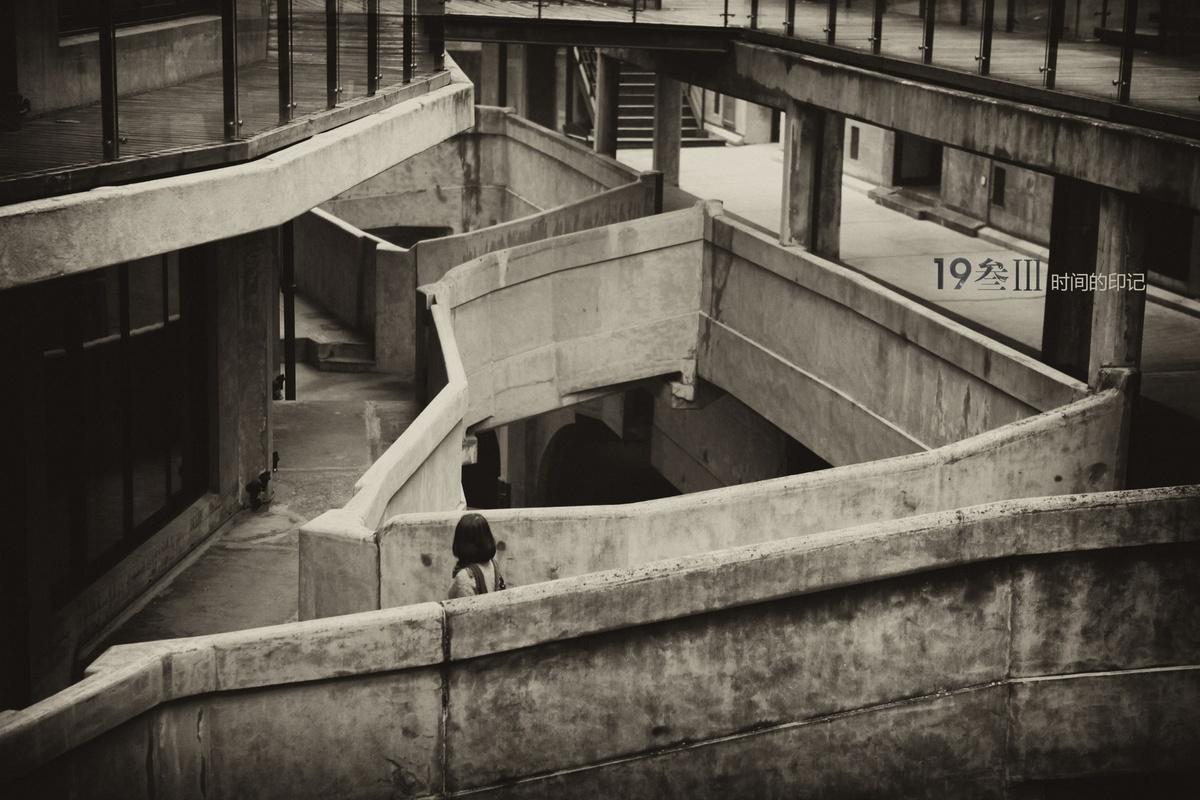

出于习惯,我们选择了往右走,然后就看见了赫赫有名的牛道,没错,就是电影小时代里的一个场景——信息来源于来自室友,有求证!

当时我的状态就跟刘姥姥进大观园似的了,整个建筑无论是结构还是一些构件全是清水混凝土,特情切!

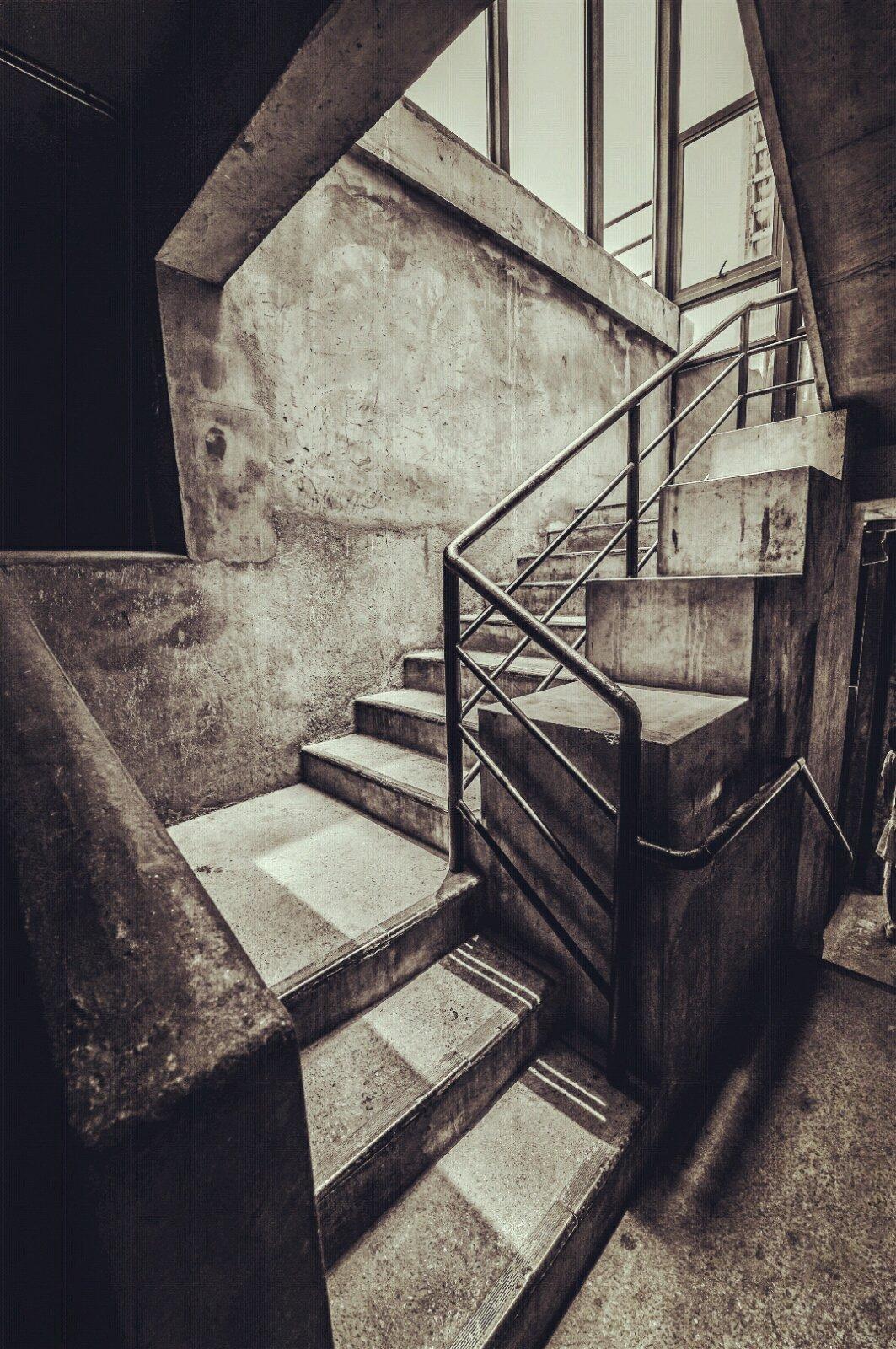

这条牛道的旁边有一个很窄的楼梯,约500-700mm那么宽吧,超级窄。刚开始不太理解,回去搜集资料的时候才知道这么窄是因为防止牲畜失控时给人留下的逃生通道。除了功能性,个人觉得还很漂亮、神秘。这座建筑里光是楼梯形式,一只手都数不过来。


通过牛道我们上了二楼,再通过建筑东面两个角落处的楼梯继续往上走,建筑外围方形主体高四层,西面部分5层;内部圆形主体四层,改造时加建了一层顶楼展览空间,玻璃楼板!一般用于时尚展览。我们当时去的时候刚好有车展,只能通过圆筒内部的电梯到达,我们进不去,就只在四层瞻仰了一下~~~

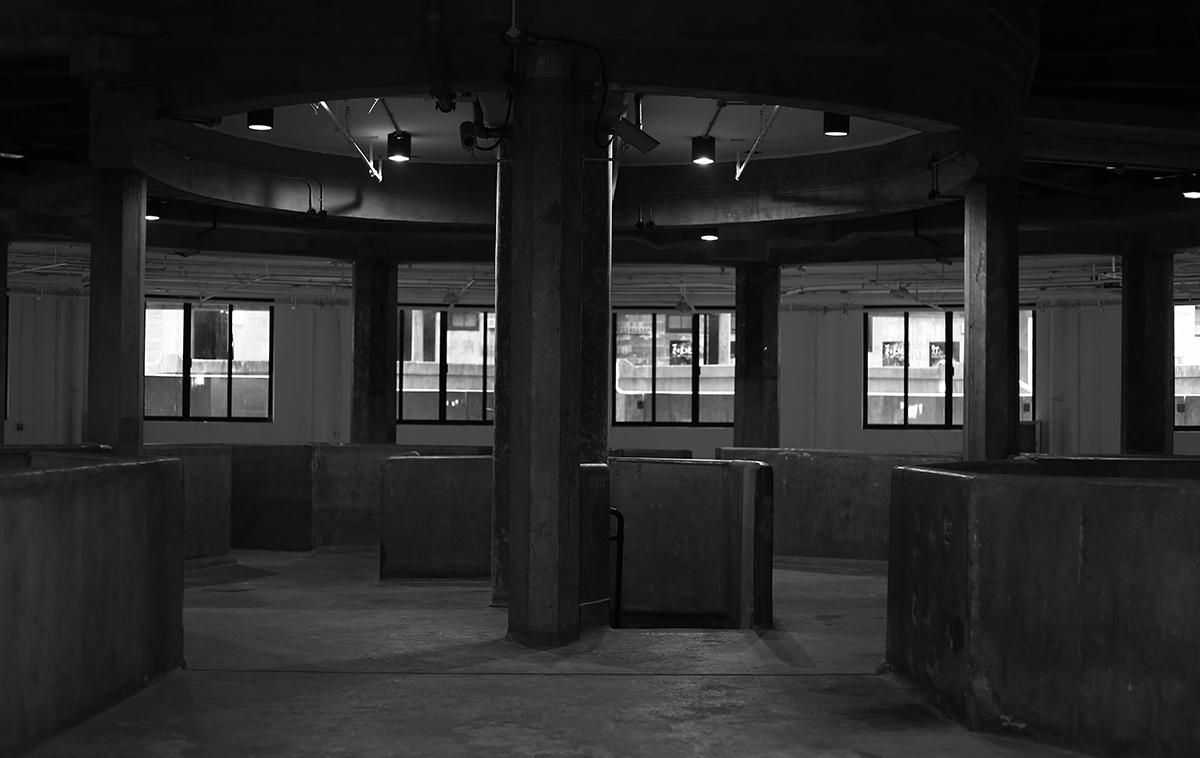

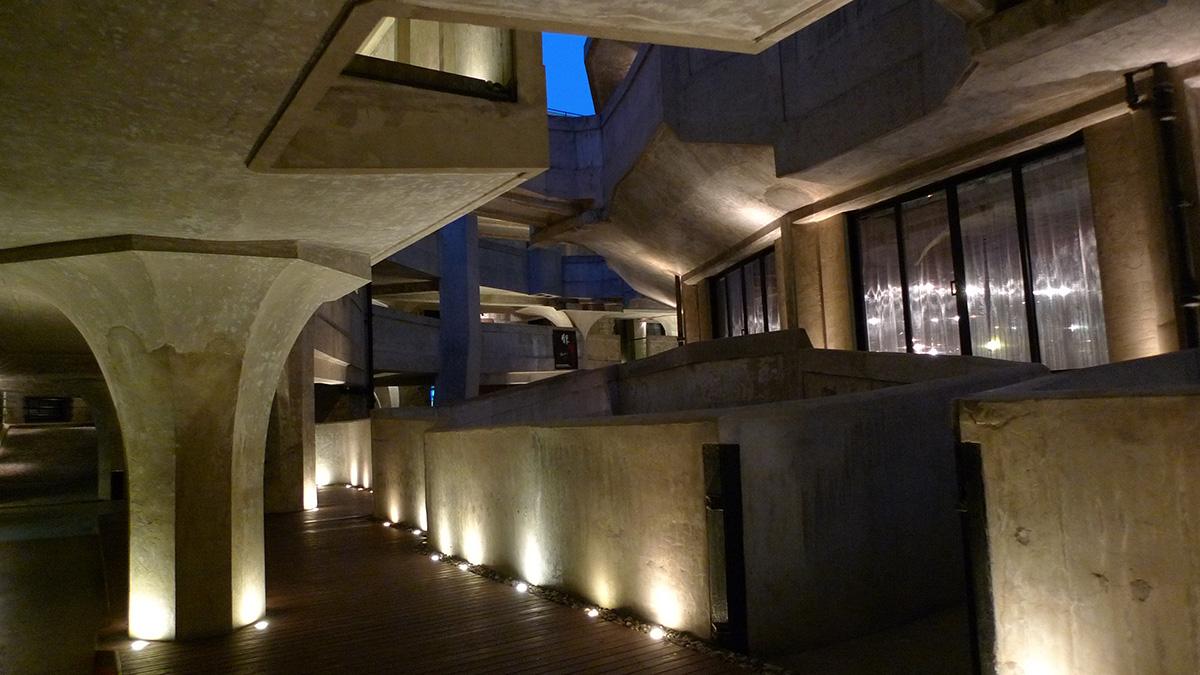

方形外围建筑内部走廊上的巨型伞状柱(无梁结构)

eec80321a1544839054fa8eaa9da8591.jpg改造前的伞状柱

越往上走,空间越丰富,特别是三层和四层四角,空间处理得更加有趣。






这个空间光影特别美,我们从这儿走出去之后就直接出去了~去了~了,原因是朋友觉得整个建筑内的氛围太压抑略恐怖!虽然我完全不认同,但是,最后还是就这么走了......

可能现在描述起来感觉没啥内容,其实当时我们已经逛了差不多两个小时了。只能说,这个空间真的太诱人了,能让人完全沉迷其中无法自拔。

所以,一年后我又去了一次~~~

这次呢,参观重点放在了圆形空间内部构造方面,第一次走得太匆忙,以至于对内部构造没什么印象。

有了第一次的经验,我知道即使这个圆柱空间看上去没什么特点,但它的内部一定另有乾坤!

进去后果然没让我失望!现场感受空间体验更加强烈一些。

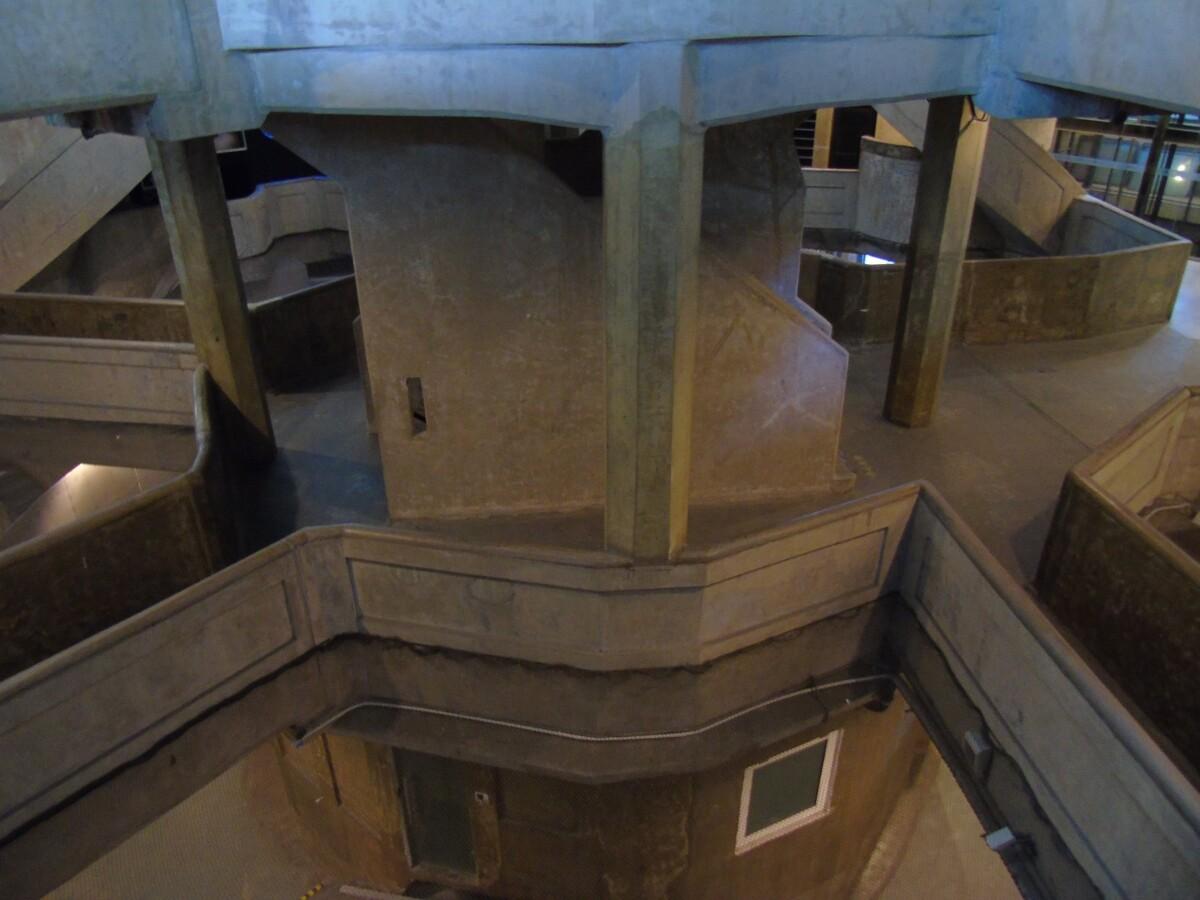

其实从之前的平面图就可以看出来,圆形平面内部还套有一个环形中庭和一个核心实体结构。一层顶部是封闭的,二、三、四层共享一个中庭,这个环形中庭上也架有5个连廊,其中1个比较宽,其余四个大小相似,差不多都是只能单人通过。

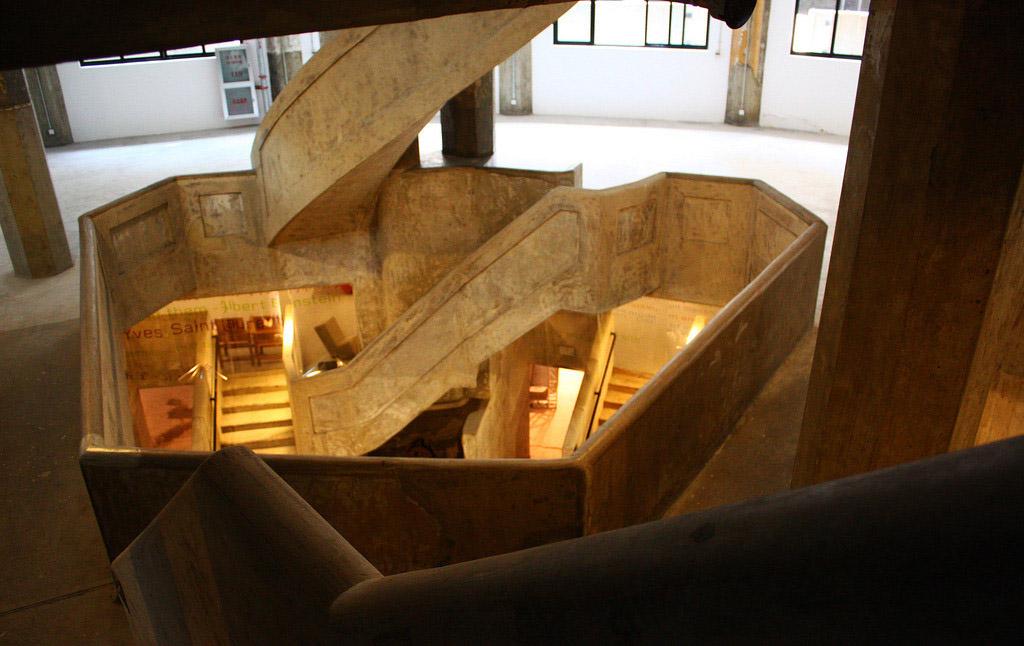

核心筒由两个巨型方柱和两边的楼梯组成,楼梯仅容单人通过。廊桥与内圆处交接的地方有六边形的柱子,没错,整栋建筑的的柱式就不下五种!

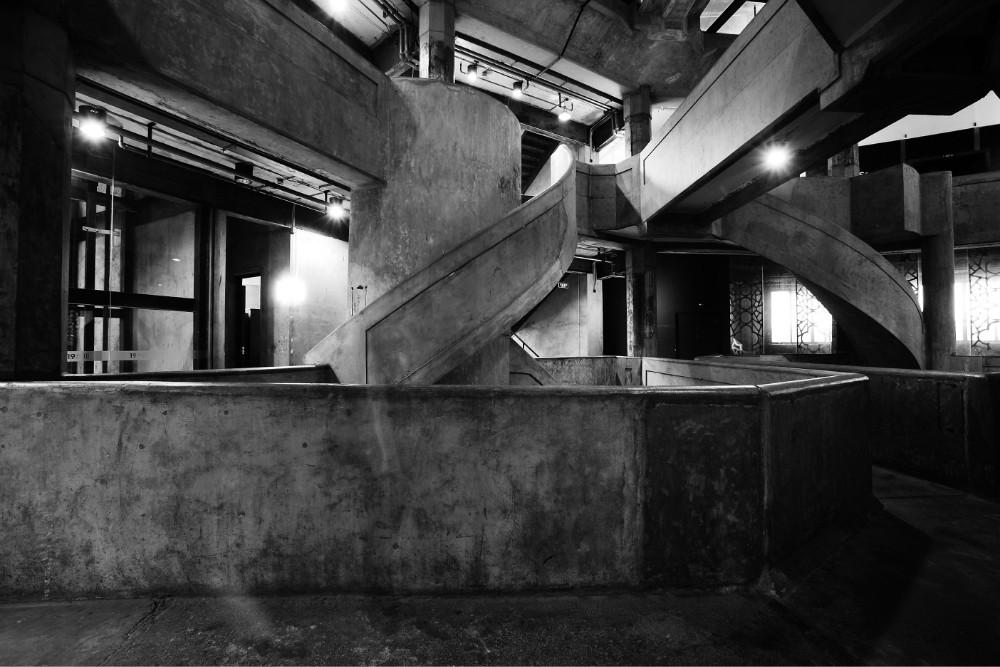

整个圆形空间内部是怎么复杂怎么来,在外环处还有外挂螺旋楼梯,当然也是仅容单人通过,不过实际运营过程中,很多这种外挂楼梯都过不去了。

整个建筑的有很多特色,总结起来就是:

1、伞形柱无梁楼盖

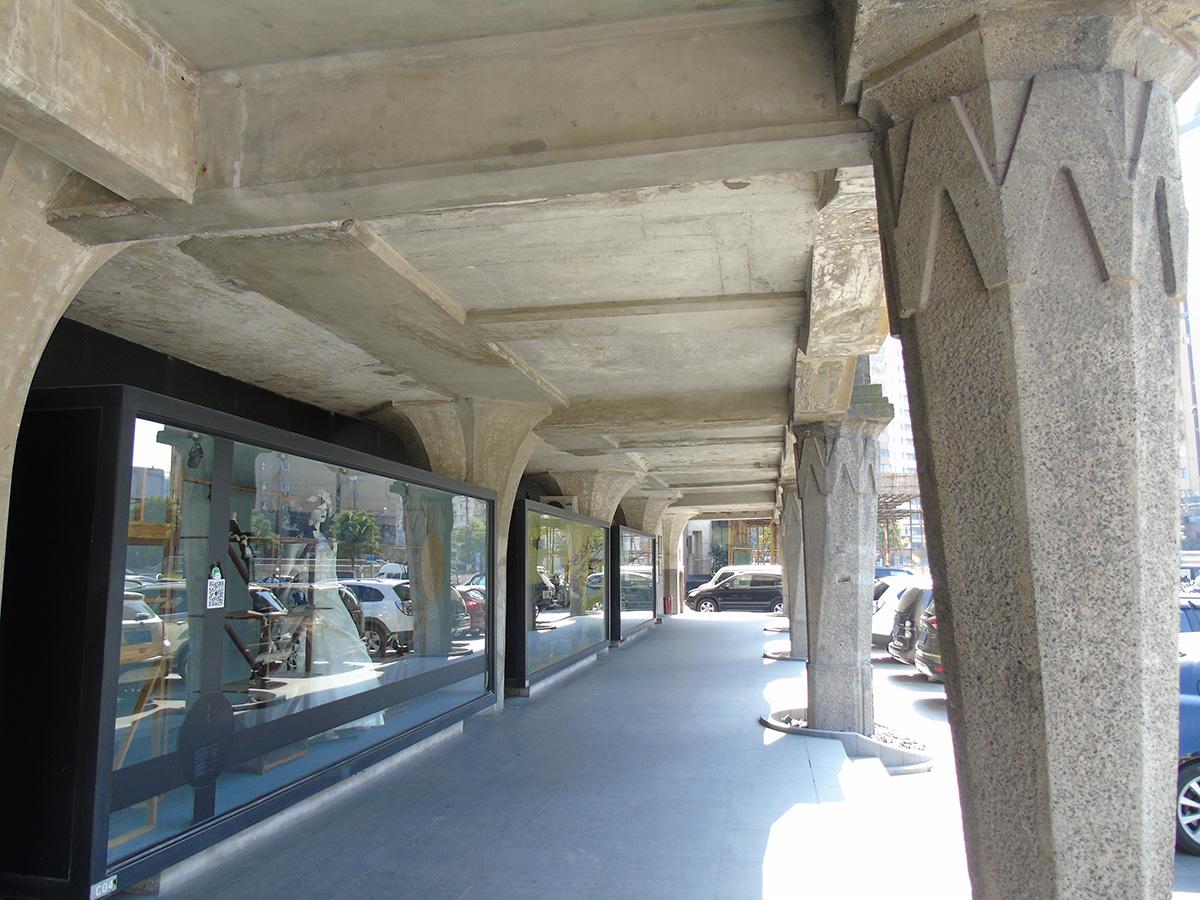

比较有意思的是正立面的柱式它又不一样~~~

2、楼梯(各种楼梯、牛道)


3、廊桥

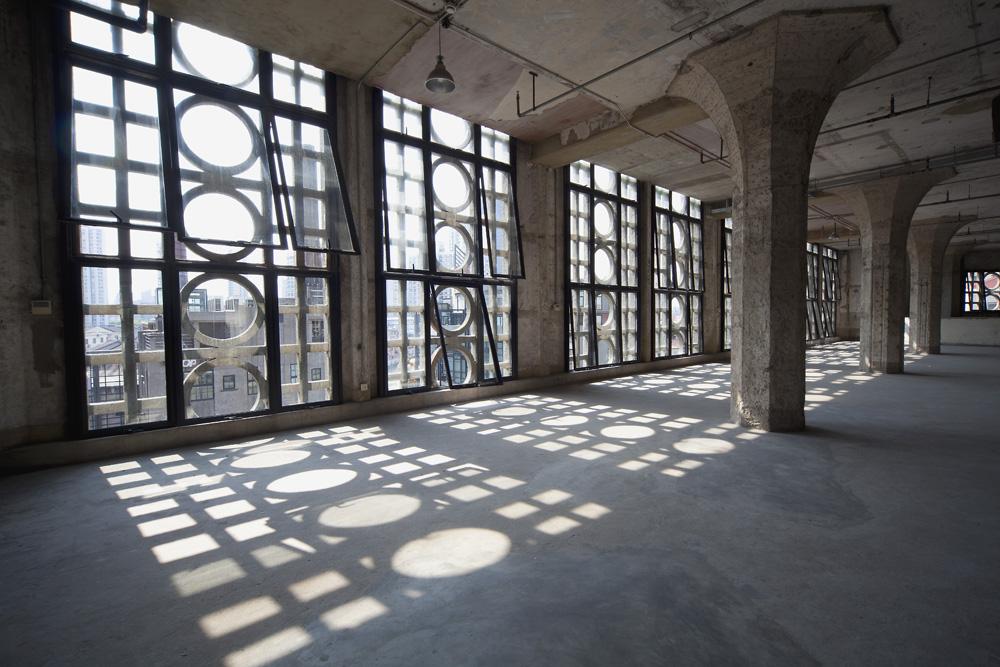

4、花格窗


4、及其复杂的平面和空间


最后再跟大家简单介绍一下说了半天的这个项目1933老场坊:

1933年,由工部局出资兴建,著名英国设计师设计,中国当时的知名建筑营造商建造的上海工部局药厂在上海虹口区沙泾路正式建成。全部采用英国进口的混凝土结构,墙体厚约50公分,两层墙壁中间采用中空形式,在缺乏先进技术的30年代,巧妙利用物理原理实现温度控制,即时在炎热的夏天依然可以保持较低的温度。整体建筑可见古罗马巴西利卡式风格,而外圆内方的基本结构也暗合了中国风水学说中 “天圆地方”的传统理念。 “无梁楼盖”、“伞形柱”、“廊桥”、“旋梯”“牛道”等众多特色风格建筑融会贯通,光影和空间的无穷变幻呈现出一个独一无二的建筑奇葩。,给人以前所未有的视觉冲击,它的每一个地方都彰显创意,每一层都是一种风格,全世界这样格局规模的宰牲场也只有三座,而1933老场坊是唯一现存完好的建筑,其他的也都无从可寻了。

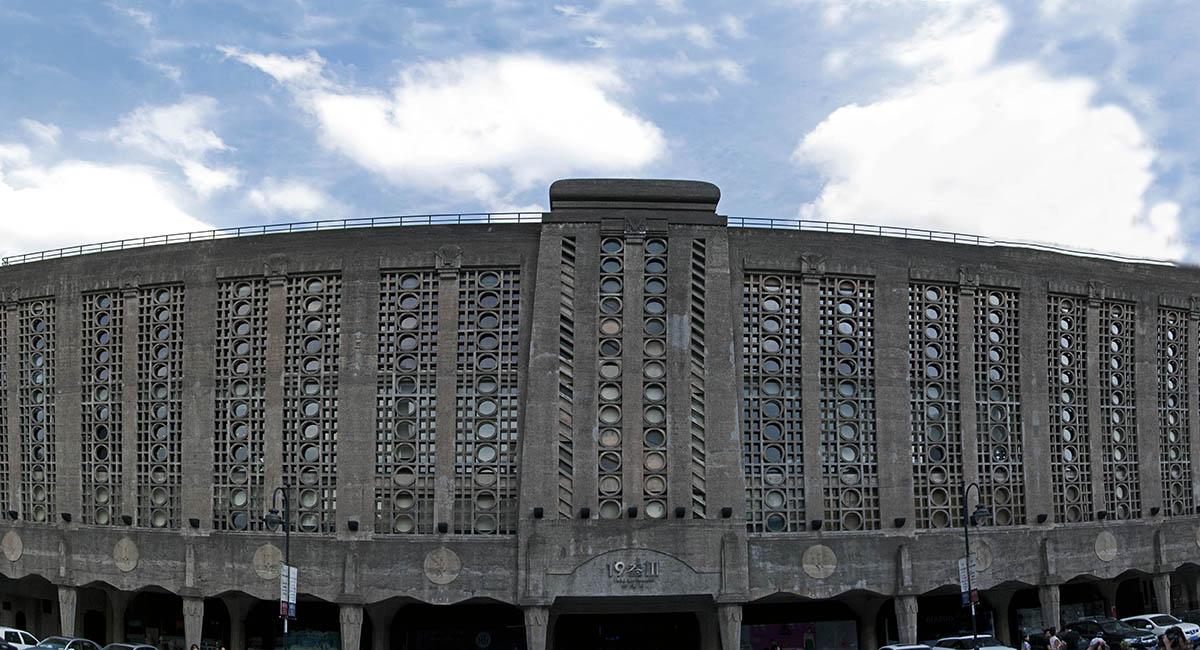

从外观上是个蛮有意思的建筑,灰色的石头厚重而冷冰,形体简洁,立面装饰几何化,强调虚实对比。它而且是根据宰牲工艺设计的钢筋混凝土结的机器,主体结构是由东、南、西、北四栋高低不一的钢筋混凝土楼房围合成四方形厂区,正中是一座24边形的圆楼。方、圆楼之间是通过26座廊桥连接,各层上下交错,若迷宫。
