漂亮的房子:双环相扣,草原的世界 / HDD

上海华都建筑规划设计有限公司(HDD) 上海华都建筑规划设计有限公司(HDD)

作者:上海华都建筑规划设计有限公司(HDD)

设计思路:建筑为文化载体

作为最天然的建筑原型之一,牧民们建立的一个个圆圆蒙古包,散落在草甸子上,如同被岁月的流水打磨的卵石,千年如斯。双环圆则在中国传统文化中代表了吉祥如意。




同时蒙古包代表性的尖顶造型,与中国传统的攒尖顶有共同的形式语言。因此建筑立面上与中国建筑史上独一无二的双环万寿亭结合,形成了草原与中原的混血儿,也代表了满蒙汉三族的融合。突出的石头体块成为远眺景观的远望镜。


传统的蒙古建筑体现的是对腾格里绝对的崇敬,双环万寿亭则代表长长久久世俗主义的入世思想出世与入世的结合,代表中国的民族大家庭的互相融合而恰恰也与本案的设计初衷所契合:成为社区活动中心,也成为民族大家庭的客厅。


符号学:传统精神

本案建造场所是一片大草原,如何的建筑才能不违和的融入场所呢?我们试图从蒙古包中寻求灵感,其作为一种独特的建筑形式却是草原的图腾。我们以传统的蒙古包为母题,从平面,立面到装饰纹样,向传统精神致敬。

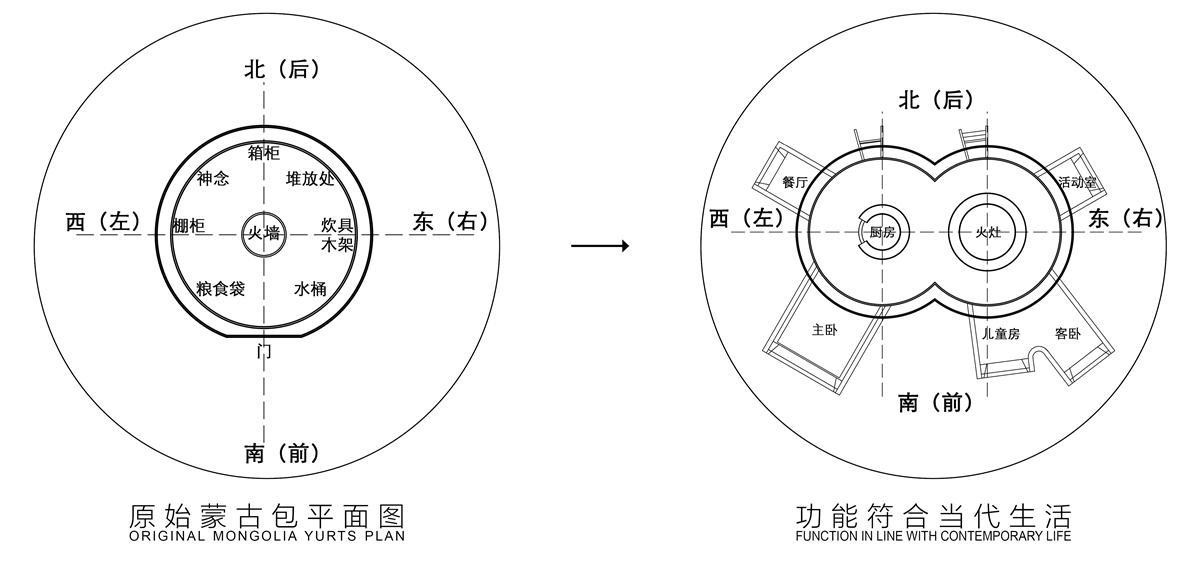

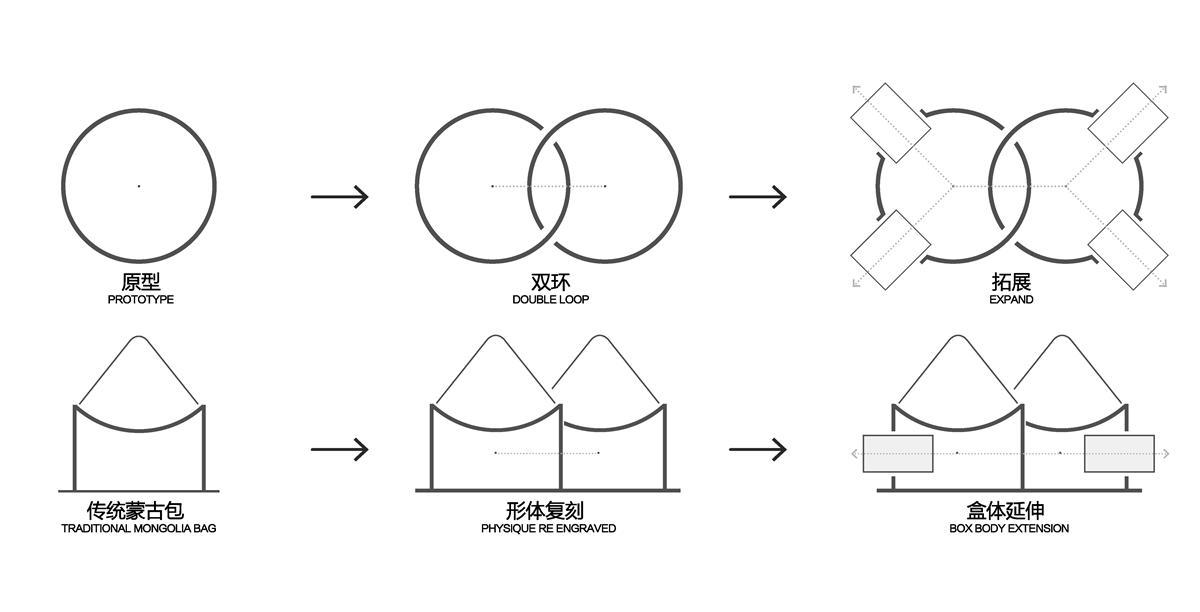

平面上通过双环相扣的2个圆形共同形成公共活动区域,有效拓展了原有蒙古包的平面布局,同时通过突出的方体形成扩展的半私密空间。这种平面布局形式来源于传统的蒙古包,同时使得功能符合现代生活。

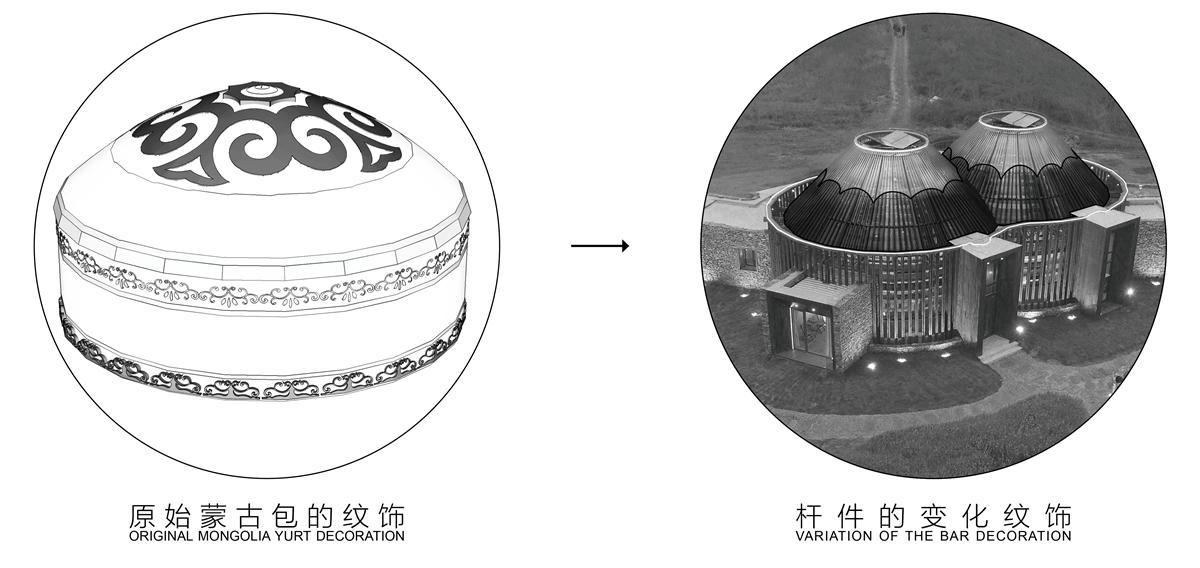

在立面的装饰纹样上,结合了传统蒙古包的纹饰特点,通过粗细不一的木杆件组合,形成了充满特色的花瓣造型屋顶。

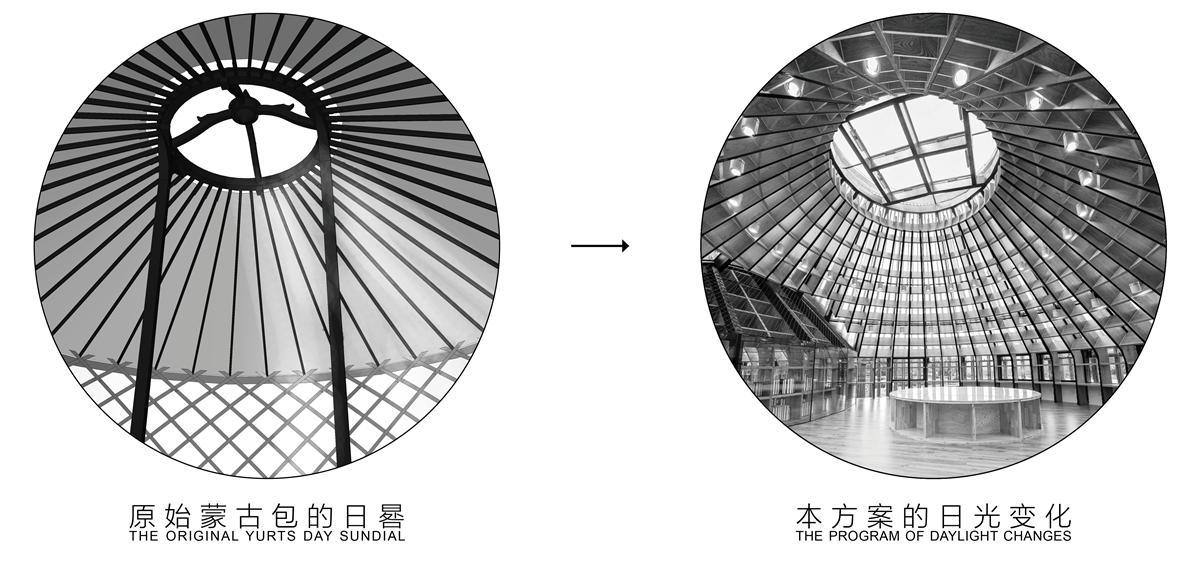

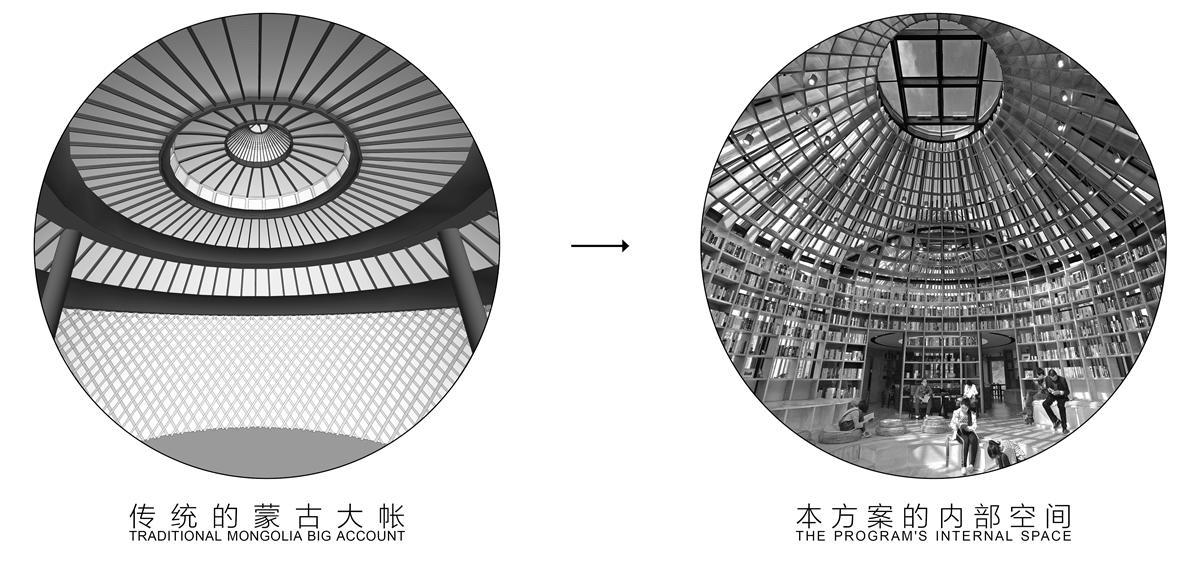

室内空间则采用传统蒙古大帐的空间感受为灵感,通过纵横交错的木杆件重塑蒙古大帐室内同时体现出公共空间的围合性感受。


场所精神:在地属性

在如此这样一个场地精神占据主导地位的建设地点,场地的属性远远大于建筑本身。建筑如何谦虚而有姿态的介入场地是最为重要的问题。

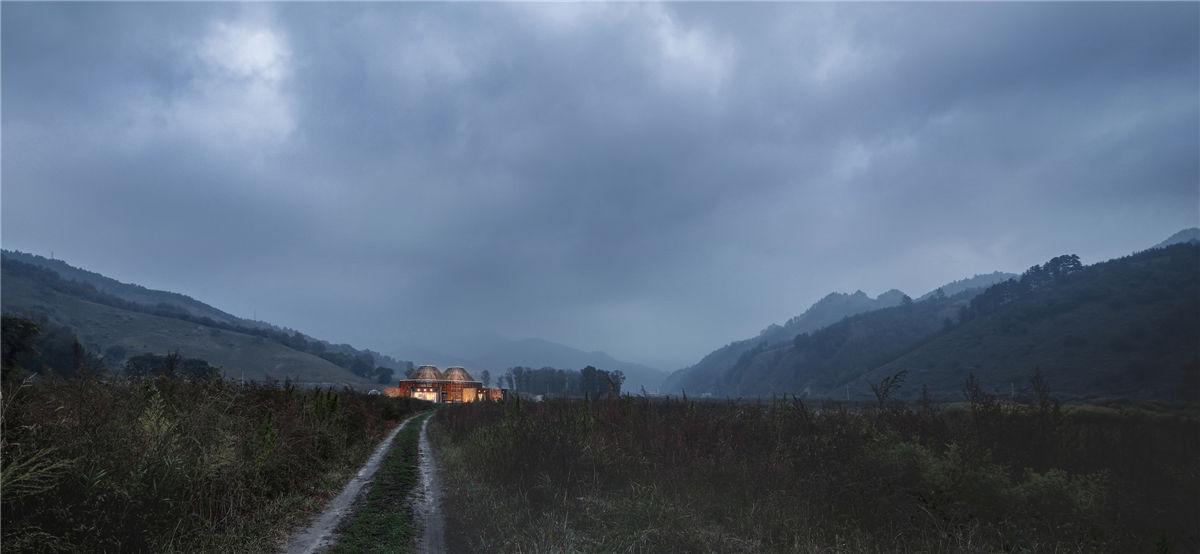

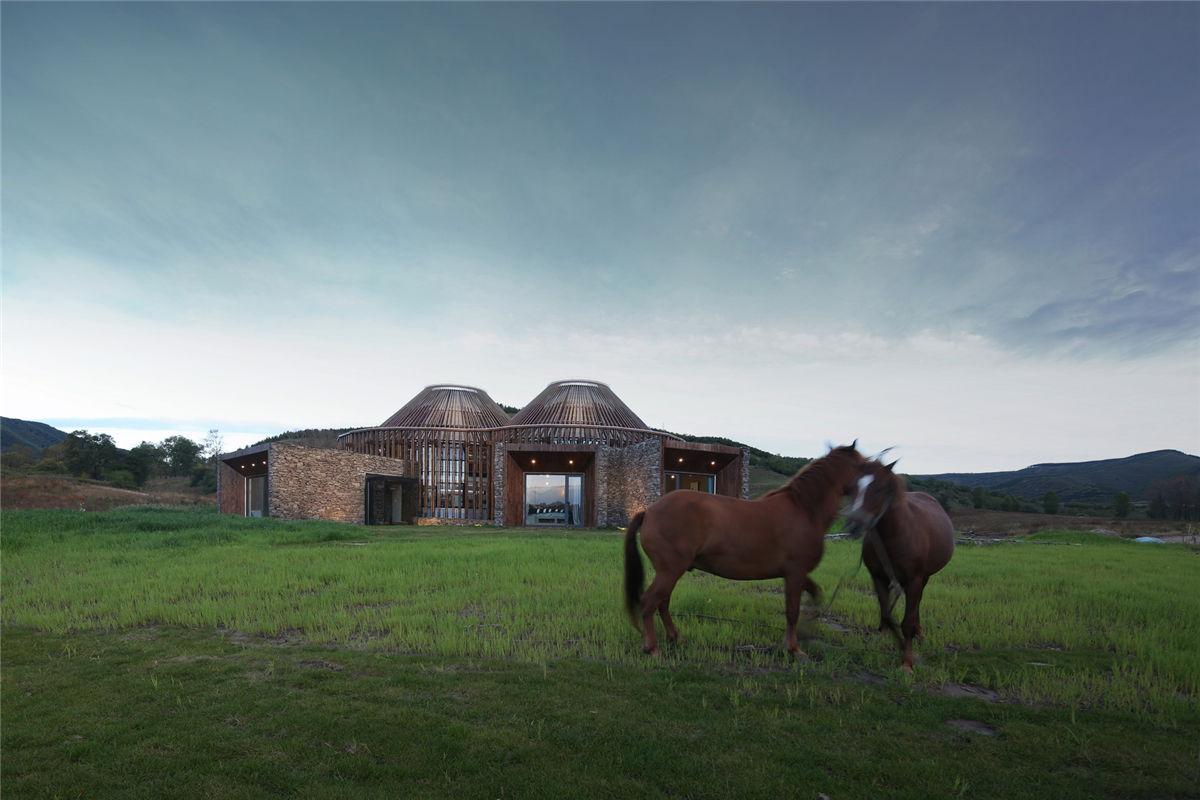

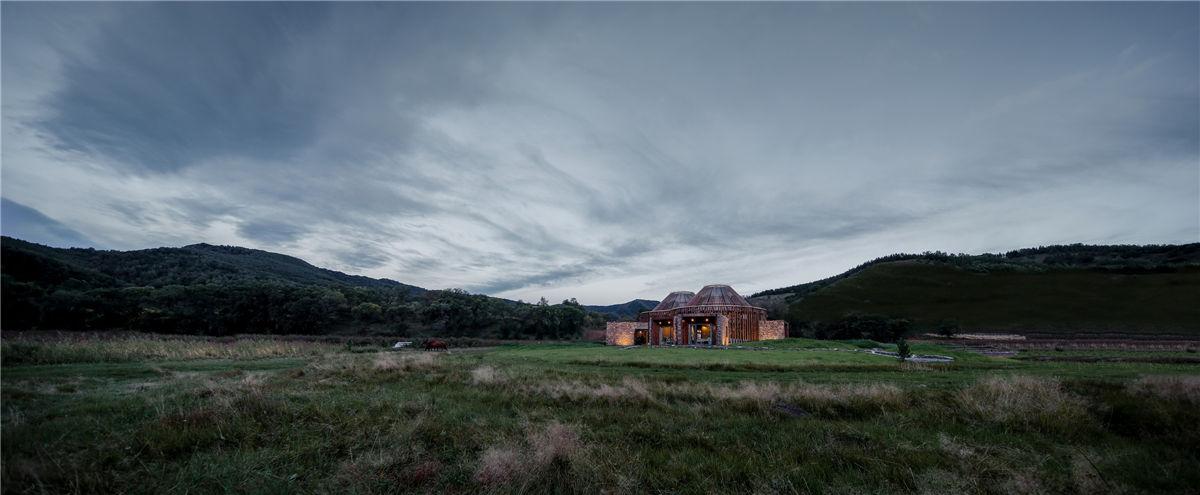

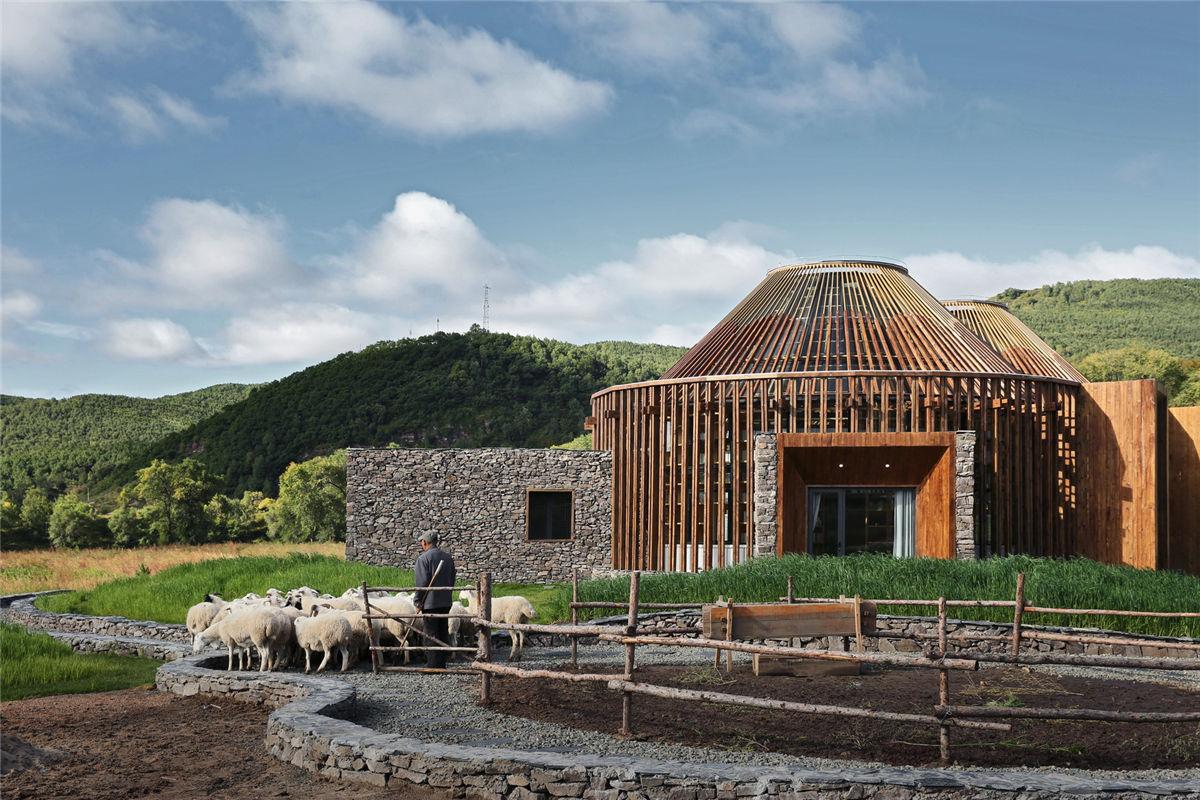

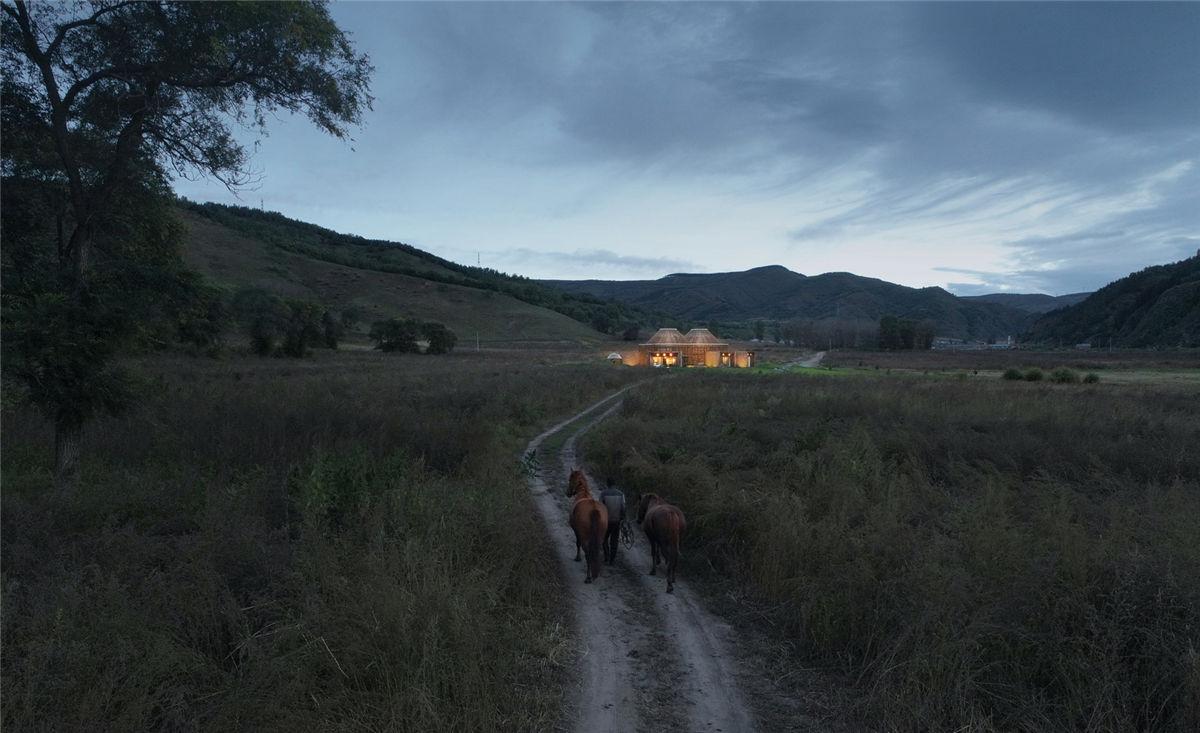

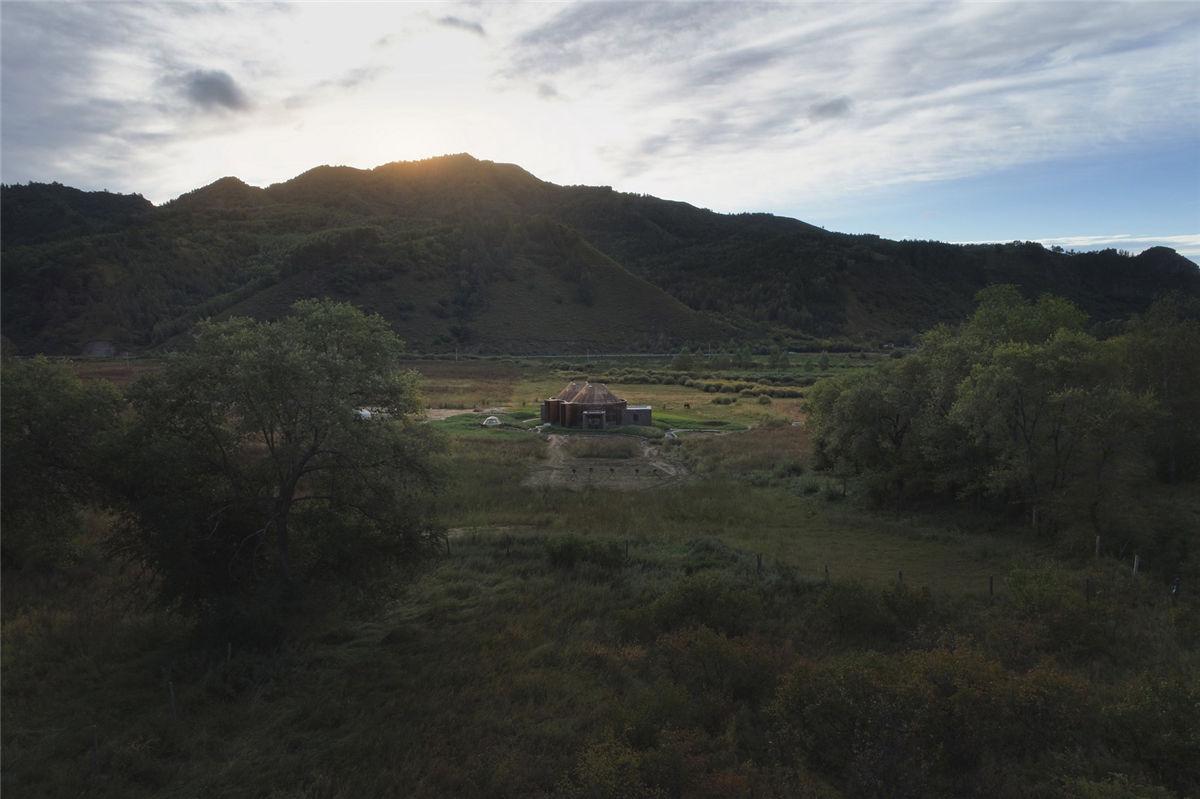

木兰围场,位于河北省东北部,与内蒙古草原接壤,这里自古以来就是一处水草丰美、动物繁衍的草原,是皇帝举行“木兰秋狝”之所。动物,植物和风土占据着主导地位,成群的马羊随处可见。不同于城市中的建筑,这里的建筑有机的生长于场地上,同自然界的其他物体平等的生长。

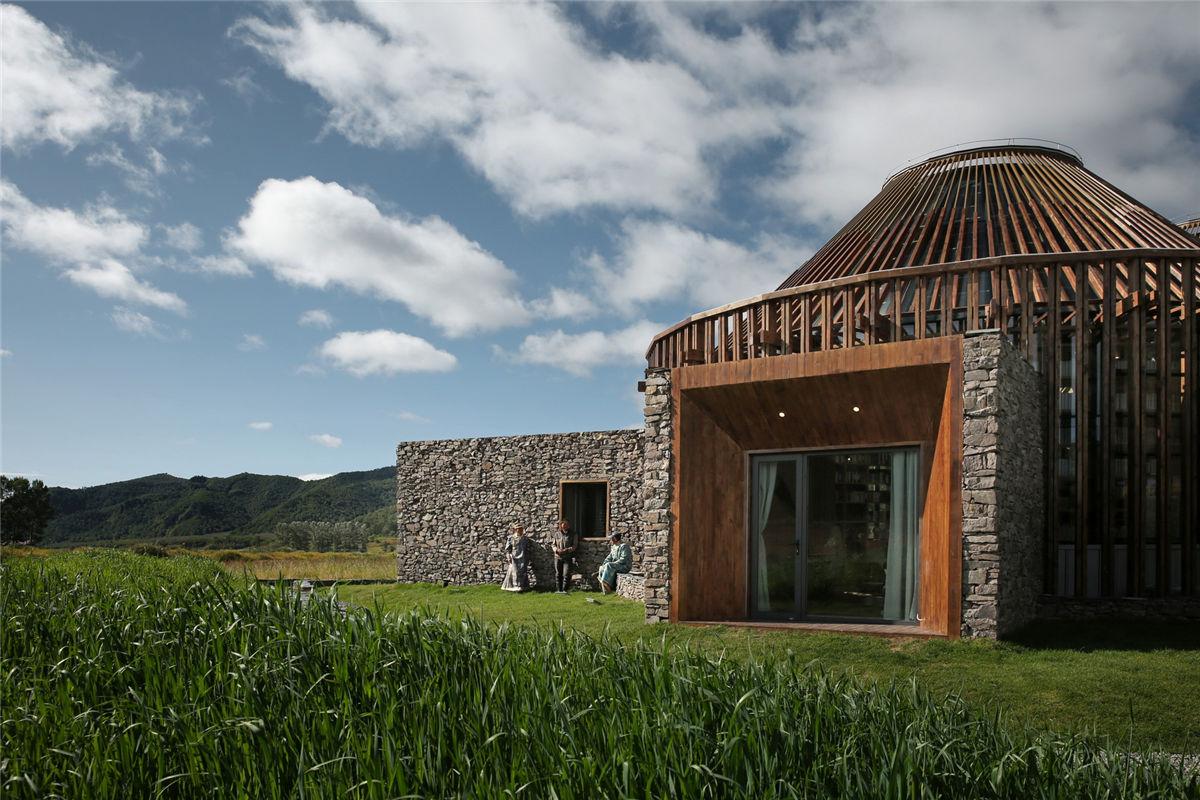

设计中主要采用3种方式将建筑消解与场地中。其一是通过地域性的传统建筑将其现代化的演绎,形成和谐而又有特色的造型,融入当地环境。其次是使用当地的材料构建,特地从当地找来了老木梁,老藤条和毛石块形成主要的建筑立面。最后通过周边环境的构造,在大环境中形成微地形,将建筑锚固入场地中去。

功能布局:由外到内

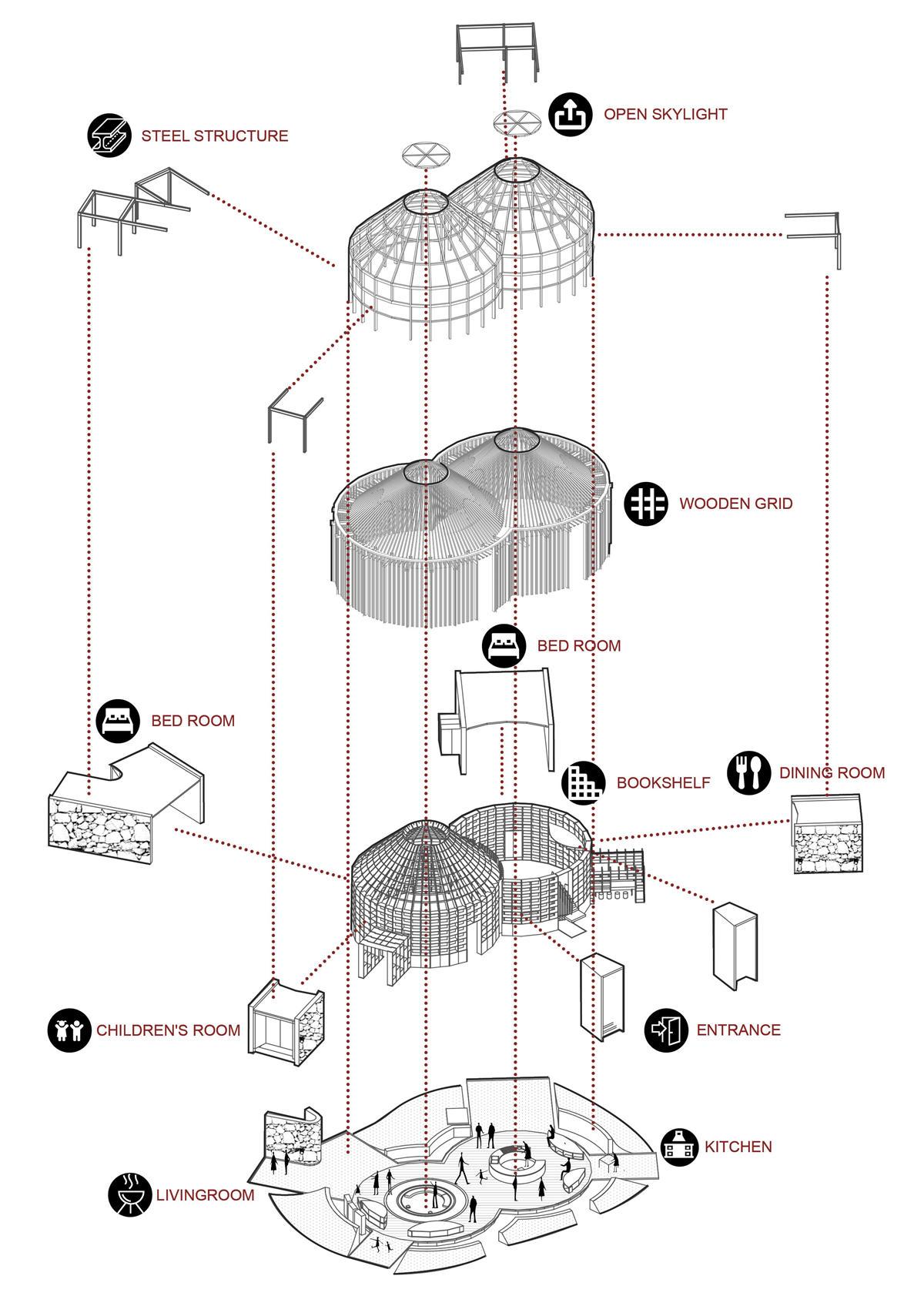

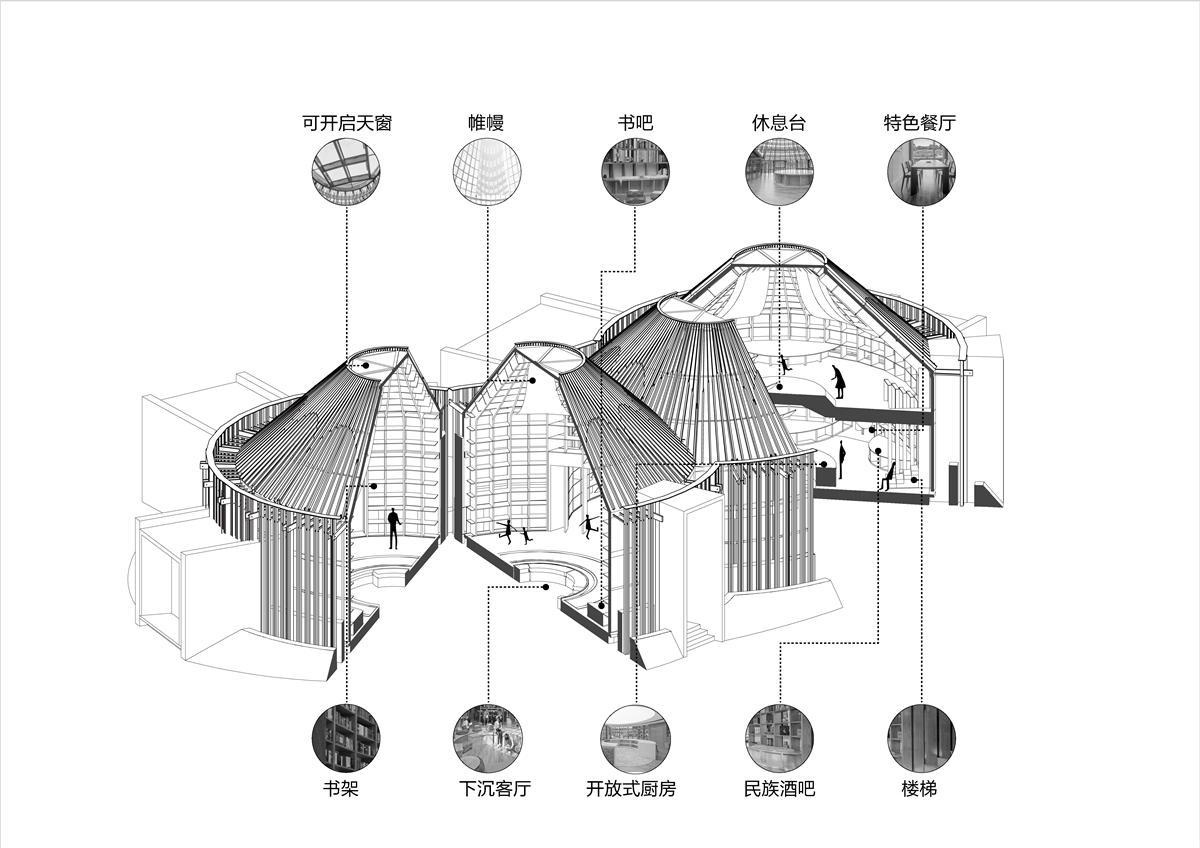

建筑的主要由中间的双环大厅为核心,放射式连接周边的几个方体空间共同组成。中间的蒙古大帐主要是建筑的公共客厅,同时也提供了社区公共图书馆的作用。二层为孩子提供了活动的空间。向外突出的几个方体形成了观景窗口,提供了次要的休息空间与场所。

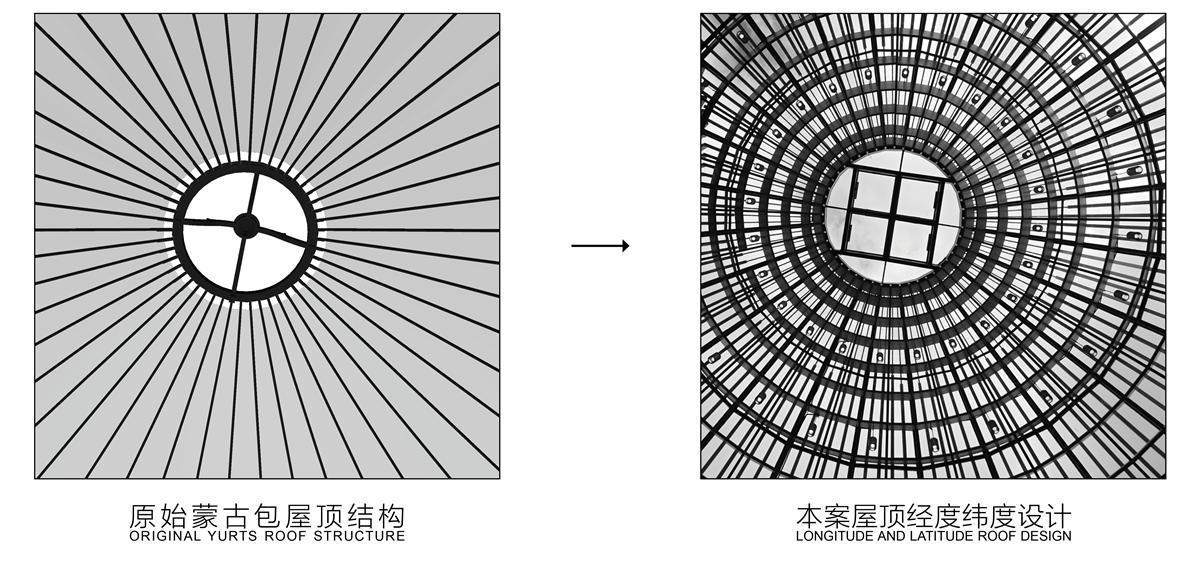

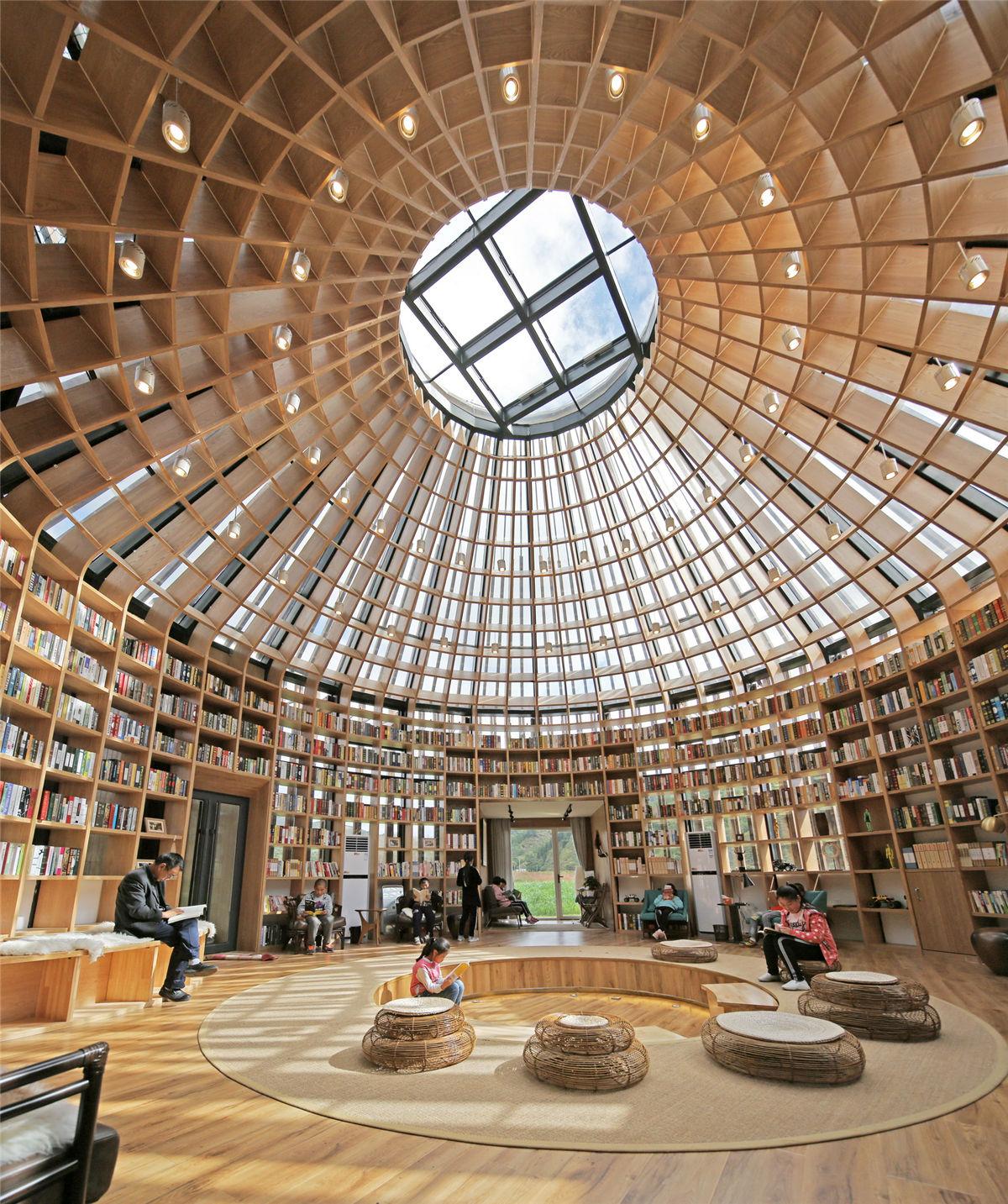

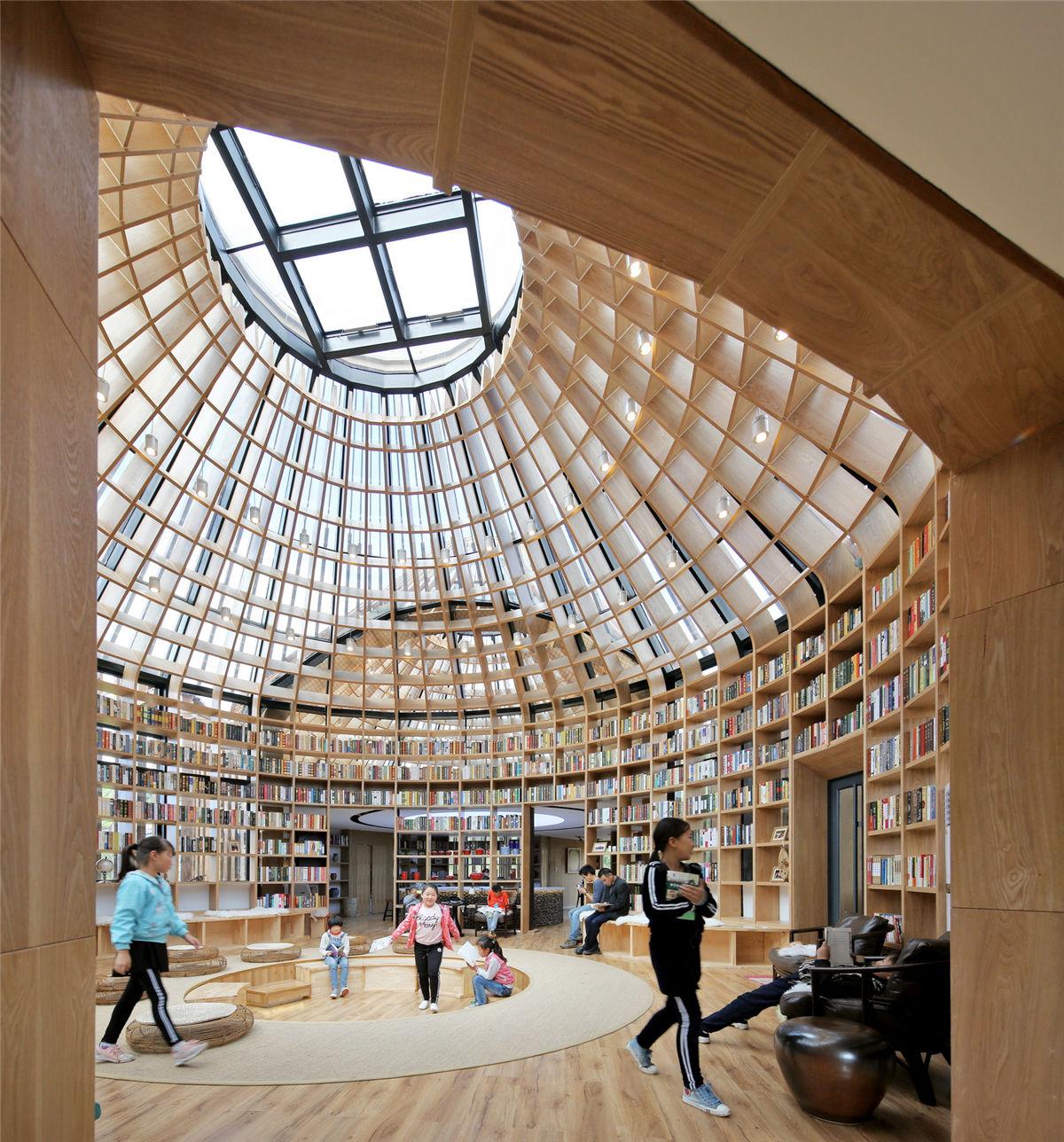

主厅是整个建筑中最为重要的空间,其设计灵感来源于传统的蒙古大帐,通过内部书架结构的纵横交错,形成了具有符号意义的经纬线,重塑了现代意义的蒙古大帐空间。同时这也将成为未来的社区图书中心,当地的孩子可以到这里来看书和活动。

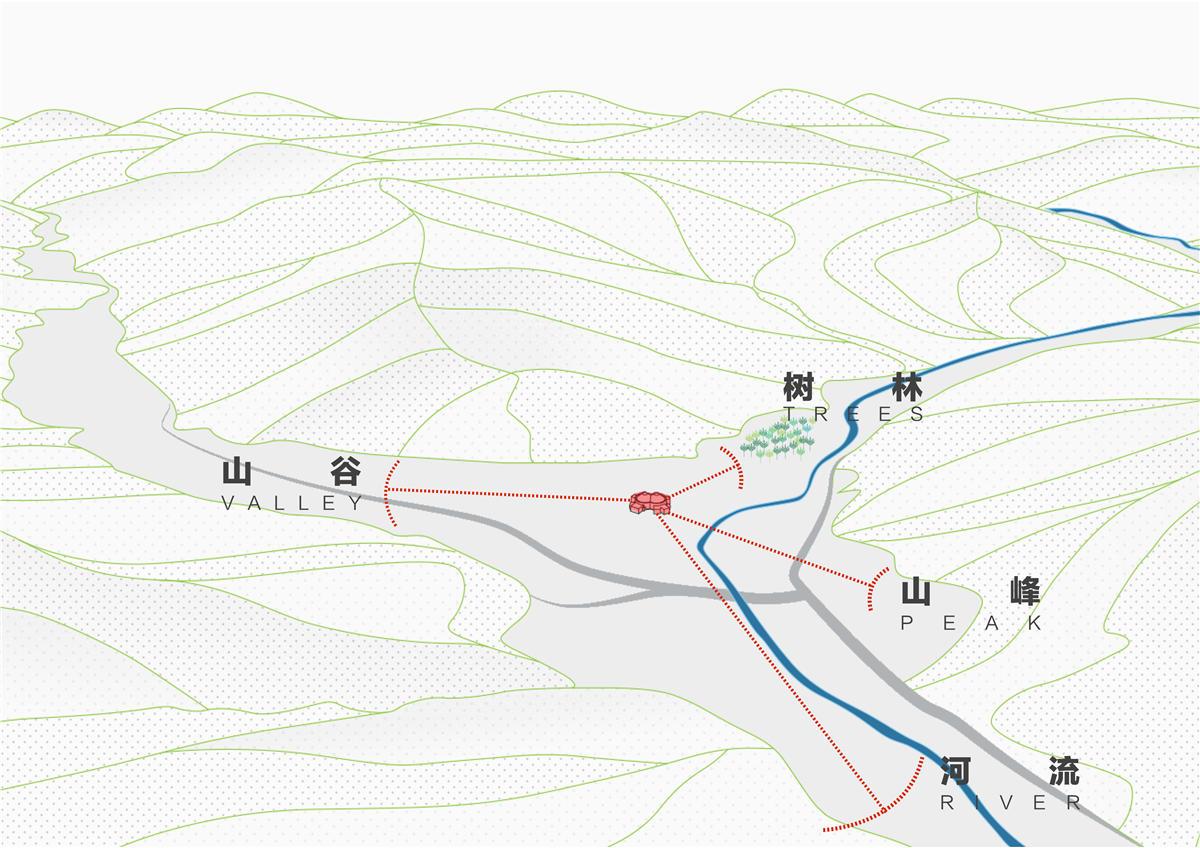

从双环蒙古包主体中探出的各个景观视口指向了大场地中各个风景和小场景中的各种重要节点,比如山谷,森林,河流,羊圈和篝火坑等。依据视线方向决定室内的功能这种手法,有别于传统建筑的手法,这是一种有外到内的设计手法,使得每一个室内空间都可以充分享受到场地的优势。

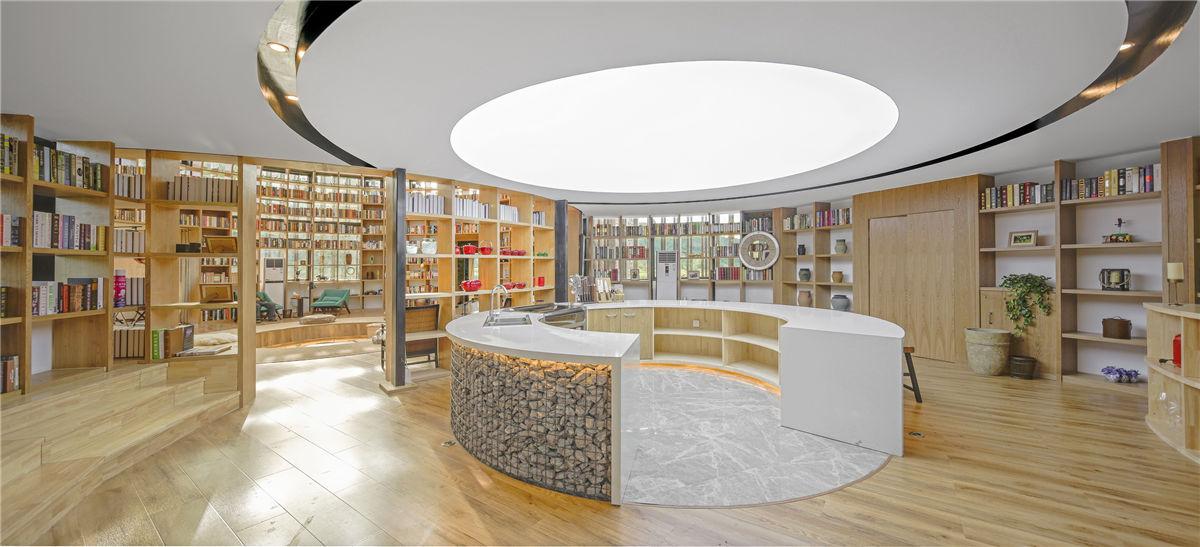

厨房设计为开放式的空间,通过一圈环状的灶台组织空间。其正上方为一个圆形的拉膜发光吊顶。通过开放的姿态邀请使用者共同参与厨艺活动。餐厅则占据了一个外凸的方体空间,正对着场地中的土豆田。内置一张可供8人共同使用的大餐桌。


建造技艺:传统与现代的混合体

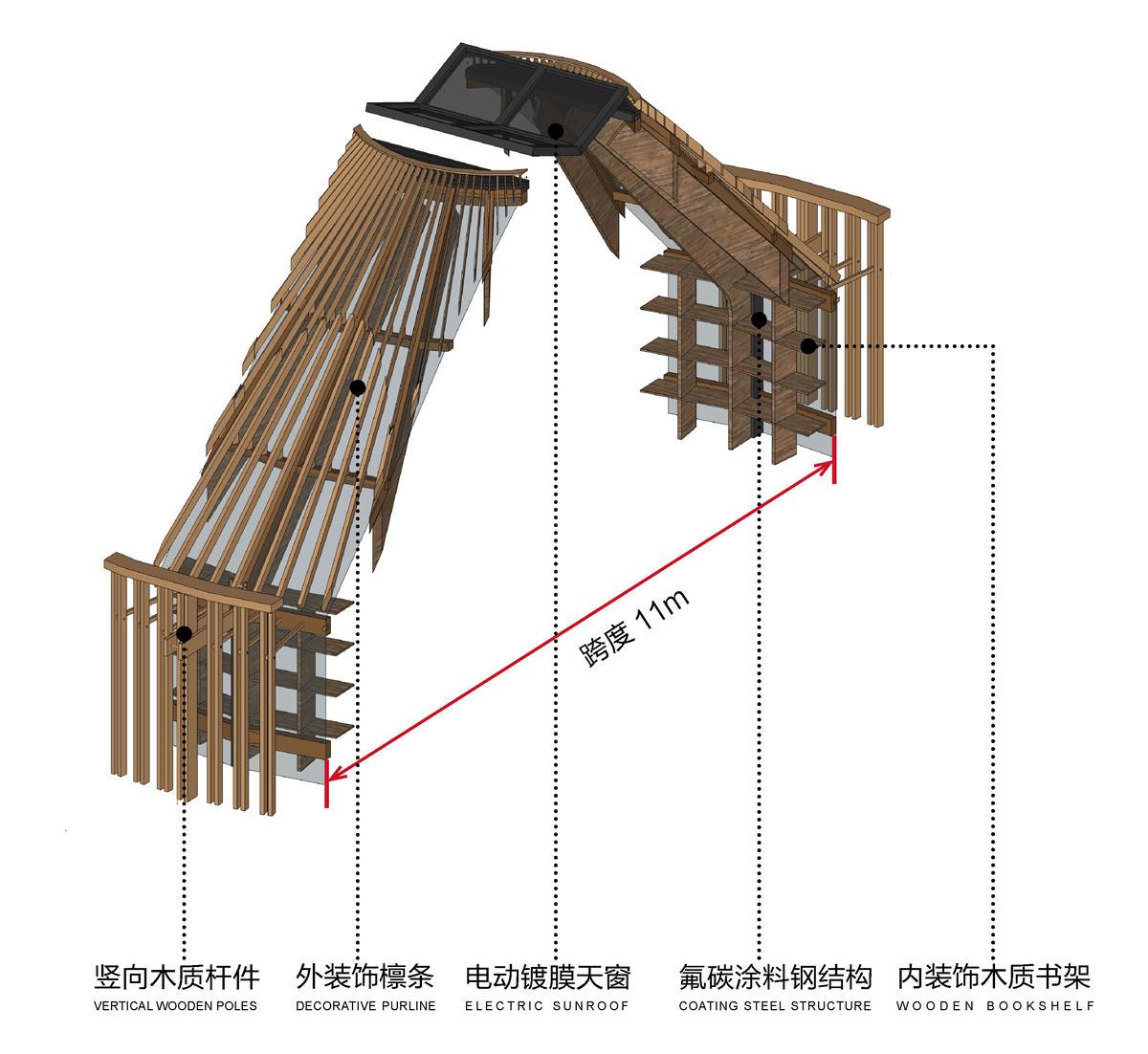

其中双环大厅的内部由钢结构组成,围护结构为三层low-e中空玻璃。外加的木杆件搭接于主体结构之上,形成了外遮阳的同时也是建筑的重要造型组成。

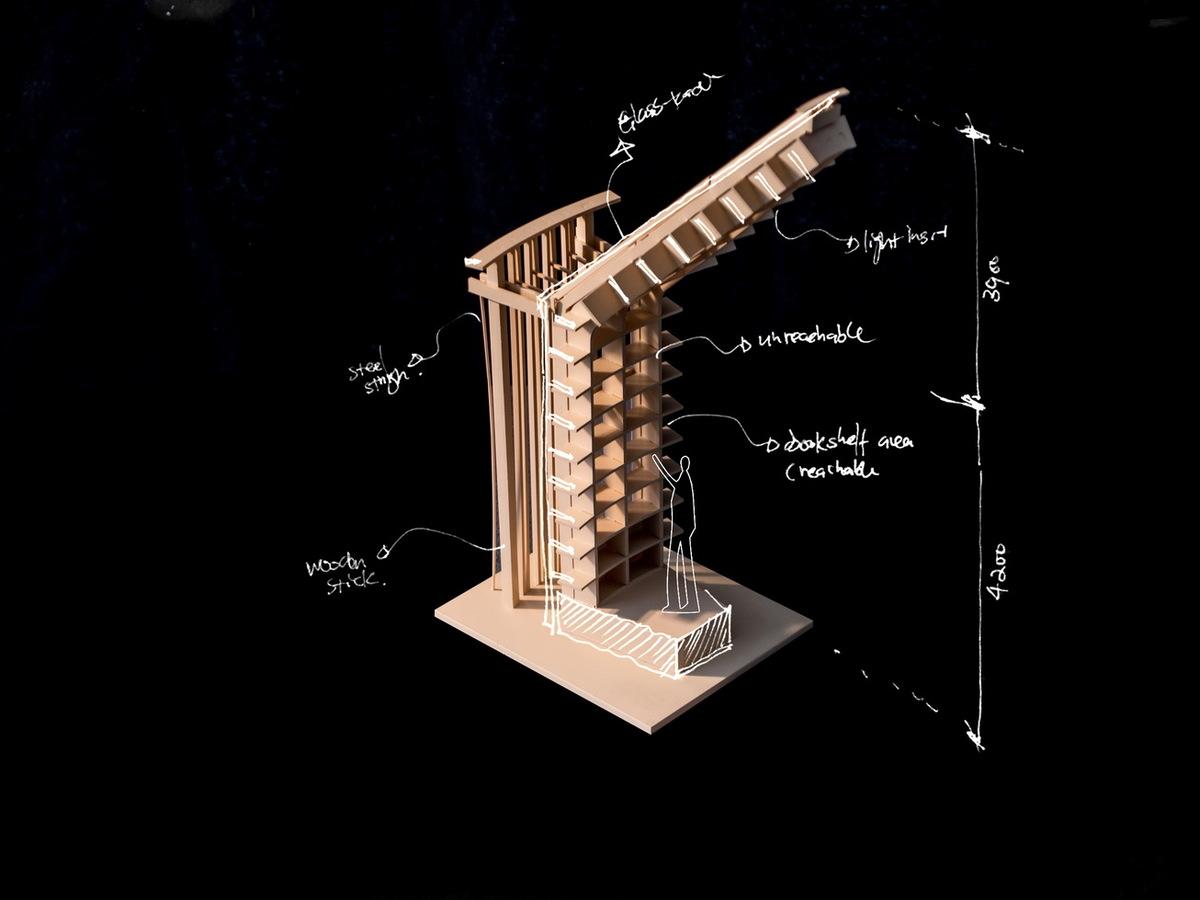

木杆件与杆件之间采用钢螺栓固定连接,形成了双木柱的效果。建筑屋面的外遮阳的造型通过不同粗细的木杆件结合共同组成。室内的通高书架结合主体钢结构一体化设计建造。形成了由内而外的统一的有机整体。

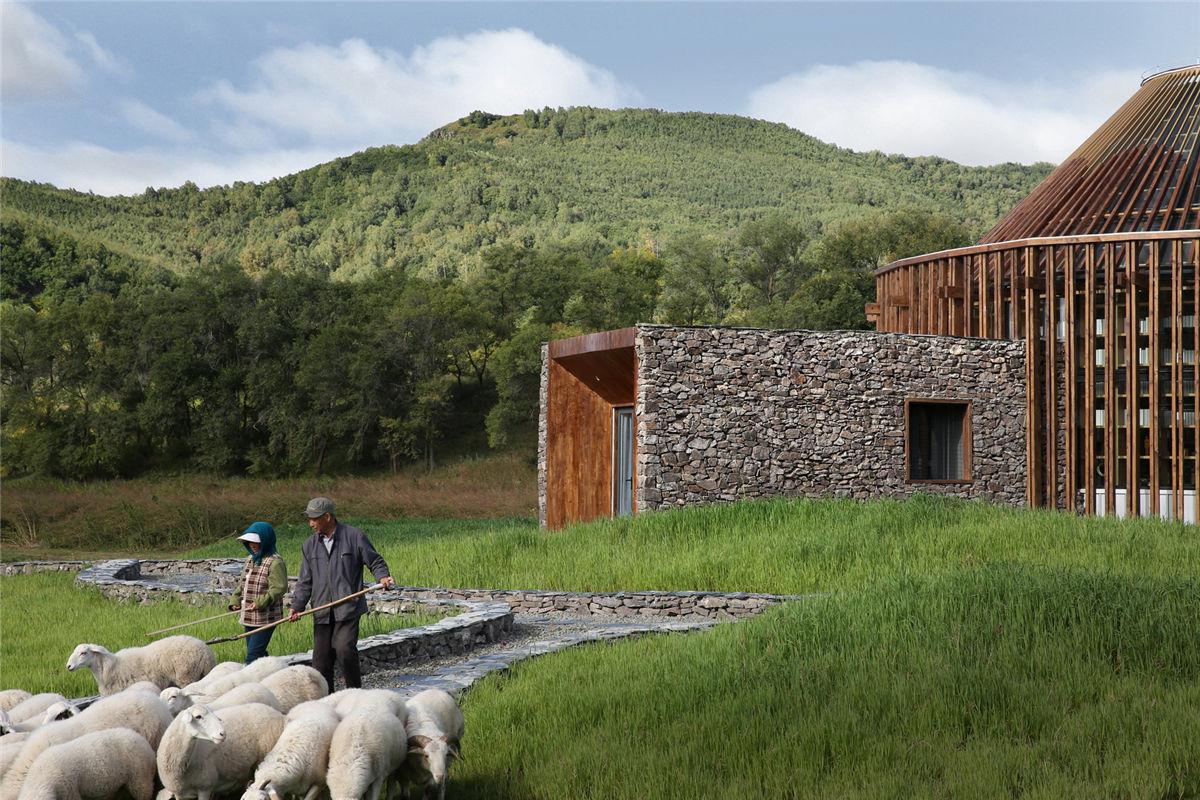

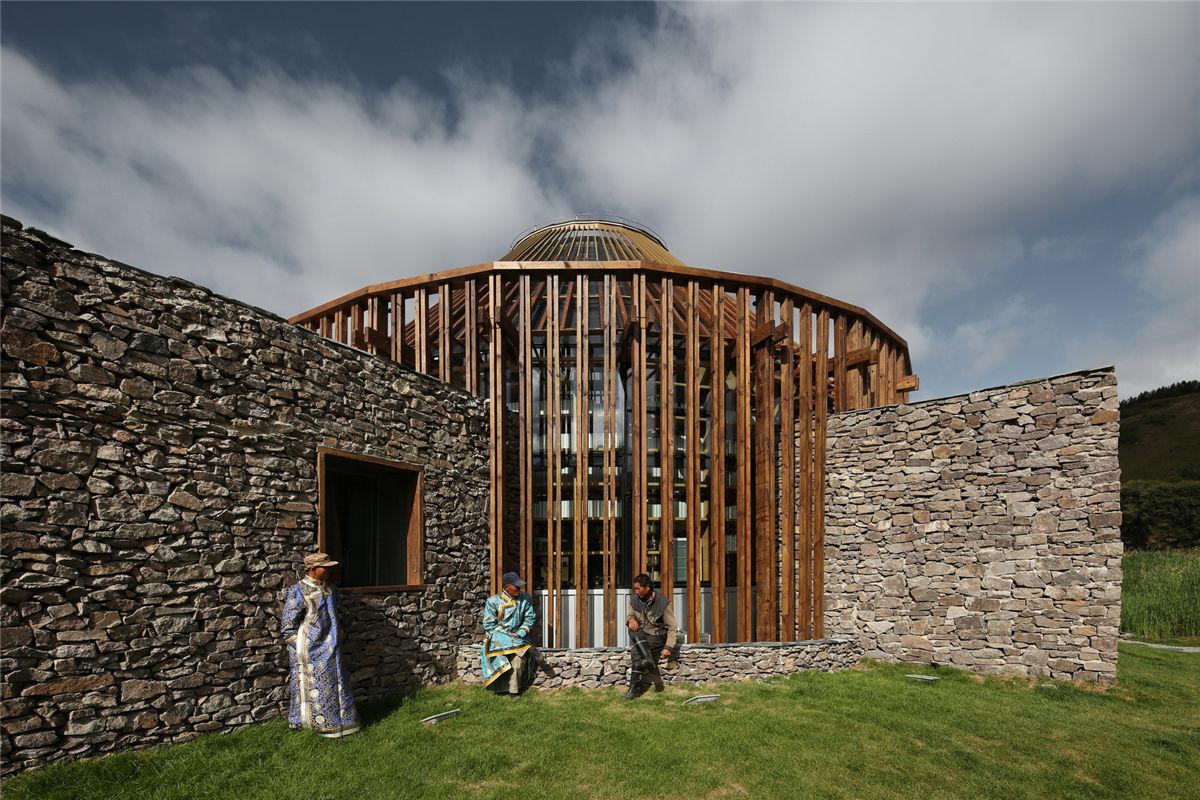

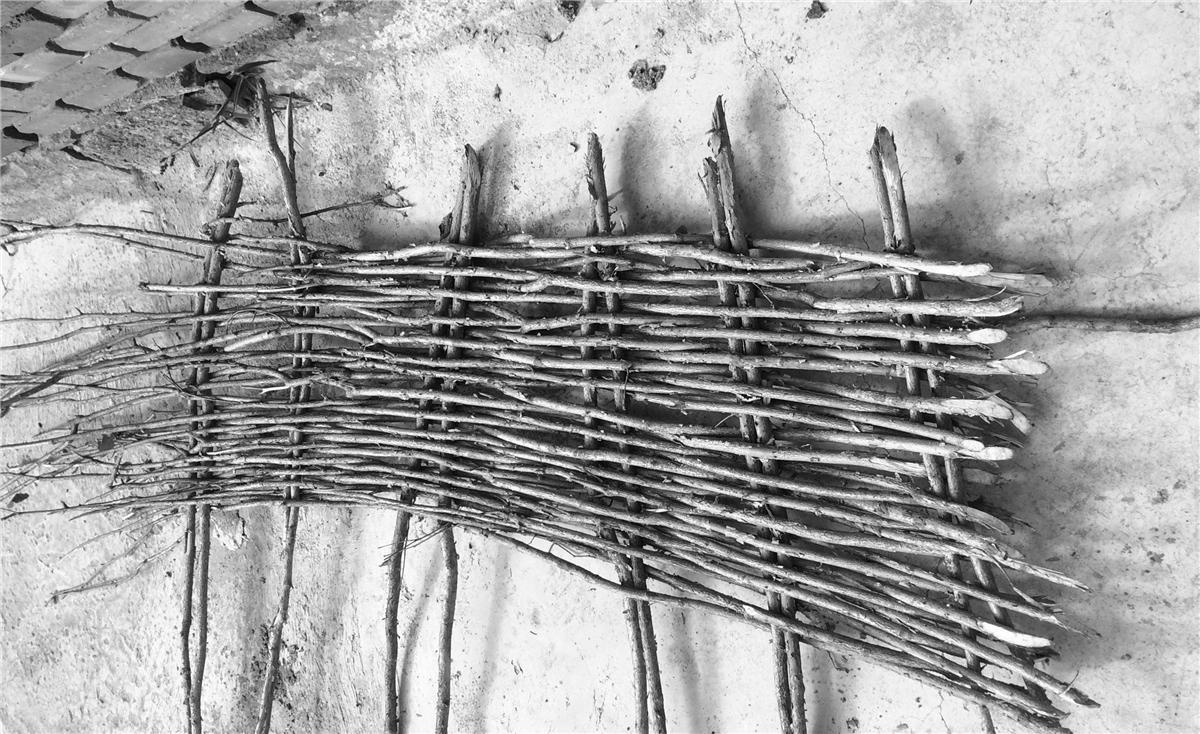

建筑中采用的毛石,老木梁和藤条均取自于当地。毛石来源于距离场地10公里的一个废弃的采石场,老木头是从周边乡村的正在拆除的老民居中收购而来。手工编织的藤条吊顶则是住在我们场地边的生产队李队长亲自编织而成。这些当地材料的选用不仅确保了可持续发展的理念,同时也将当地灵魂注入了建筑。

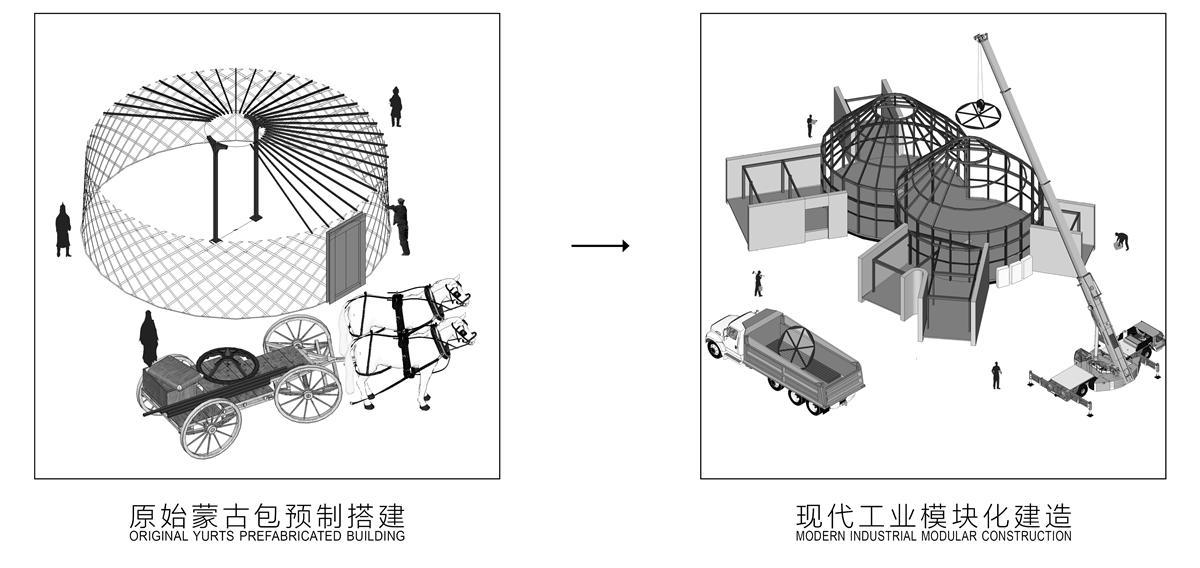

由于游牧民族的特性,传统的蒙古包有马车或者牛车运输预制的杆件到现场通过人力组装。建筑的主要构件均由工厂预制好的组件到现场拼装组装完成,尽量减少了现场湿作业保护了草原。


景观设计:融入大地

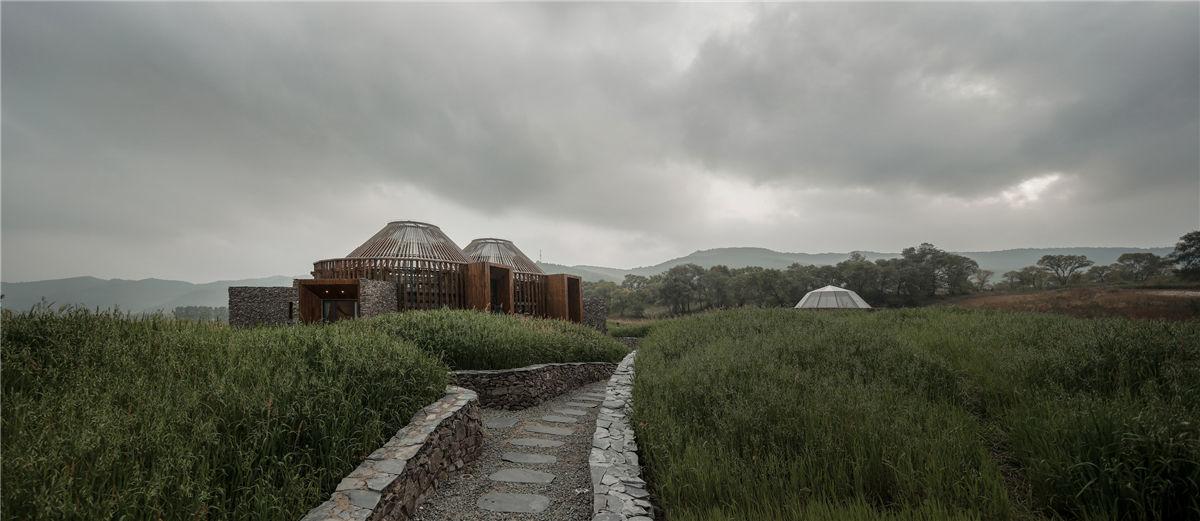

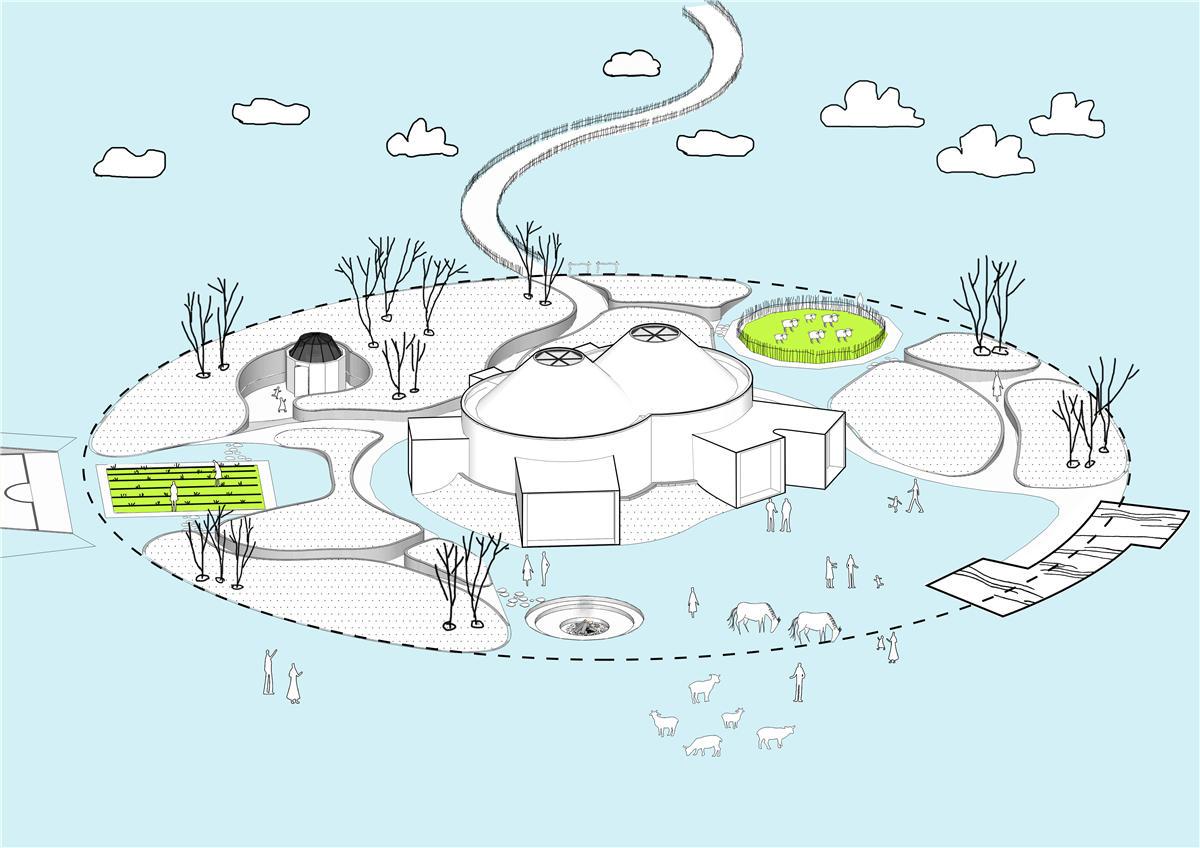

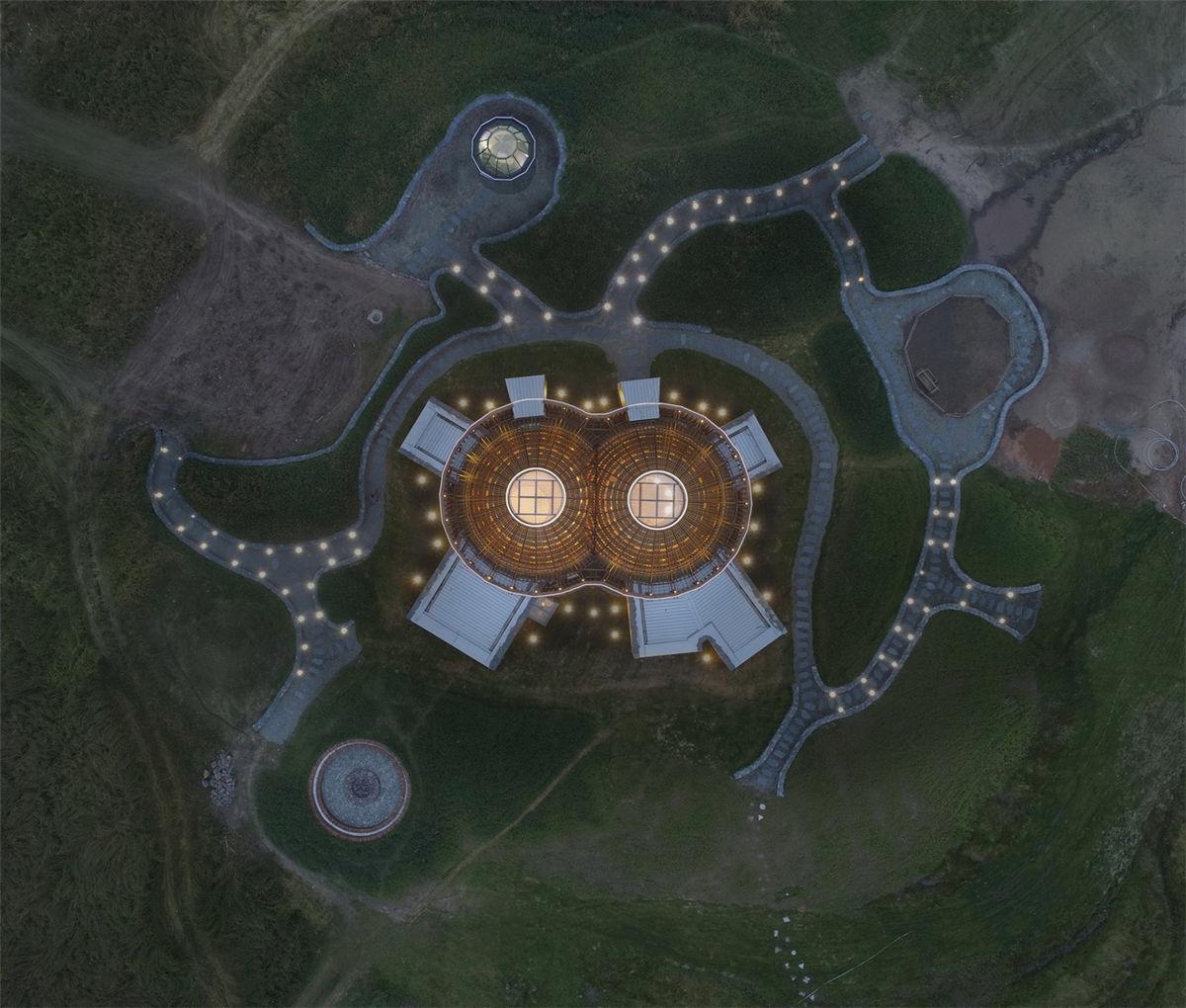

景观设计中采用了微地形融入大地形的特点,使得建筑可以更好的融入草原环境。同时在微观尺度中控制人的活动,引导人的方向与空间感受。

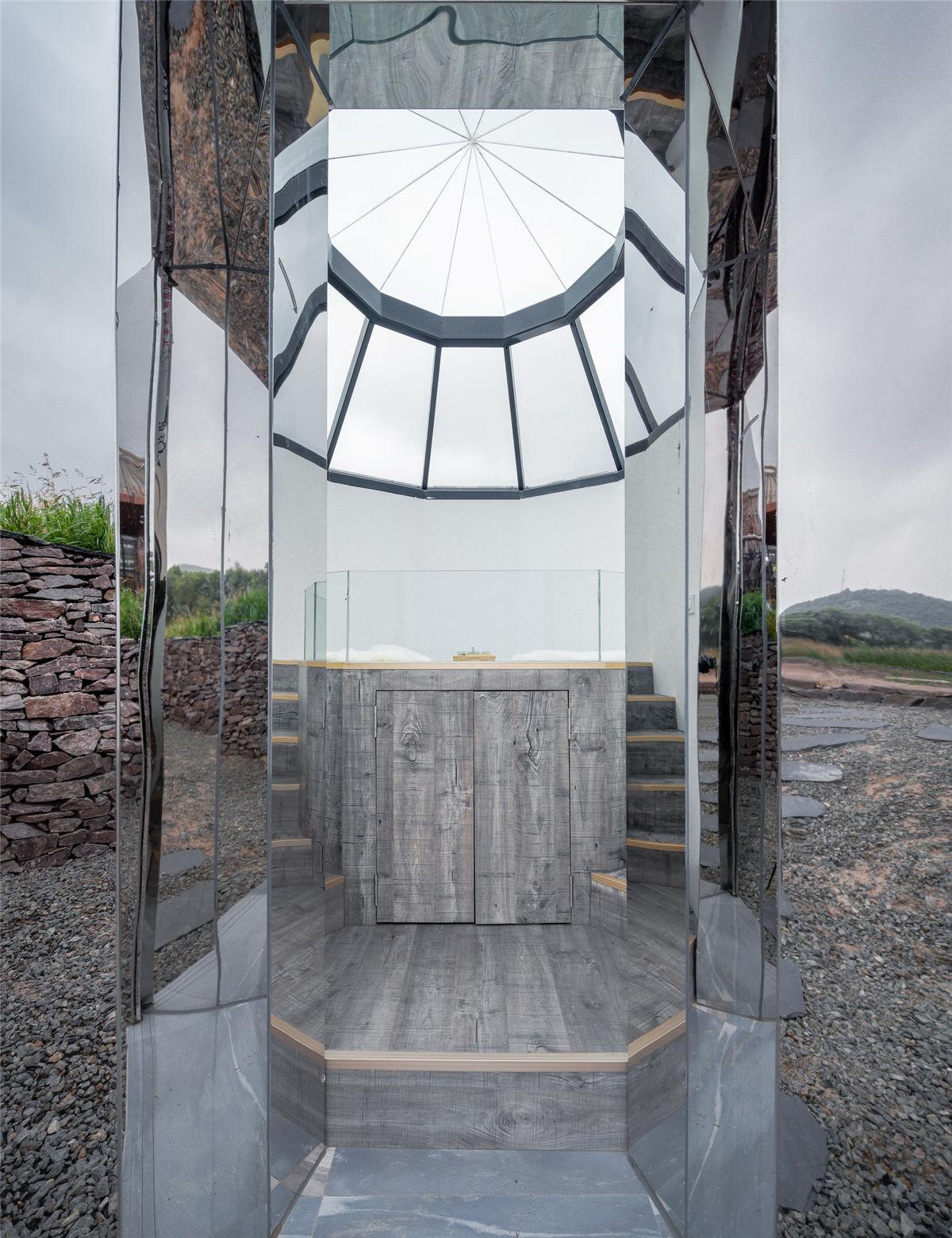

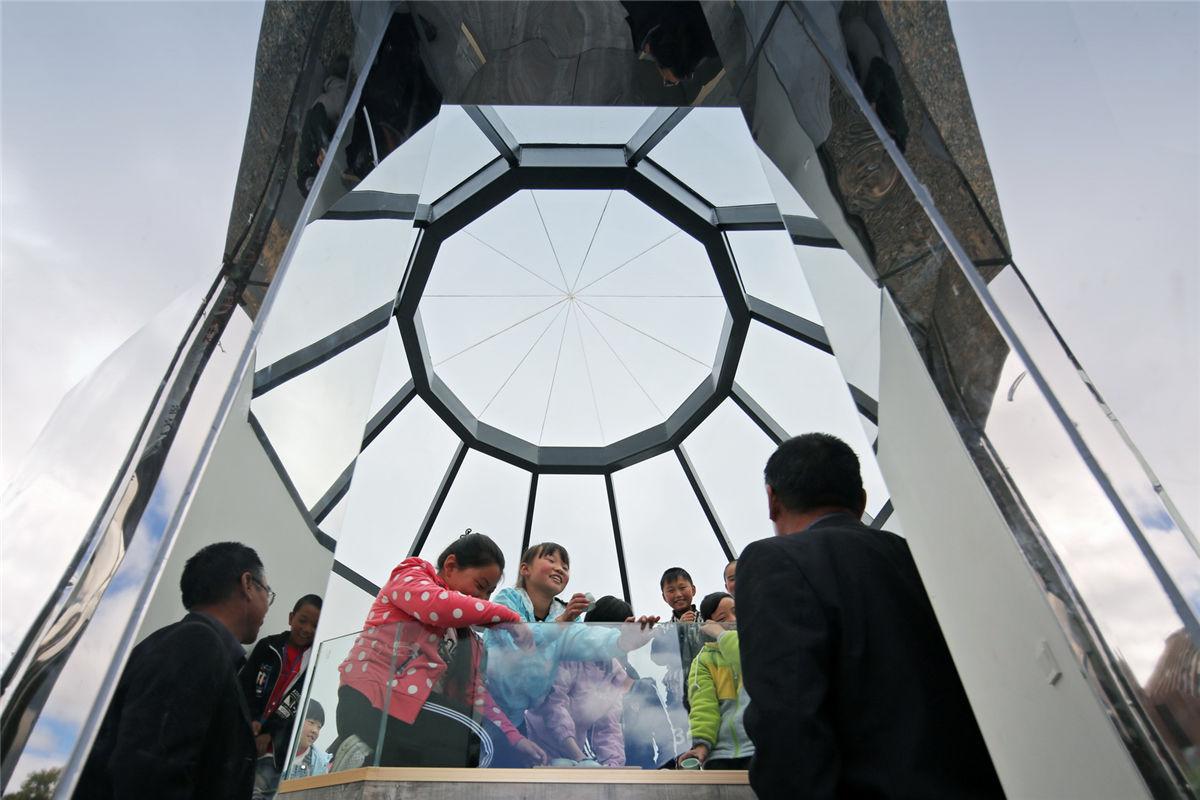

一个通透的玻璃顶漂浮其上,形成了魔幻现实主义效果。观星阁的玻璃顶提供了夜间草原观星的绝佳点位,通过其抬升的室内地面,使用者可以躺或坐,观看斗转星移。




图纸


总平面图

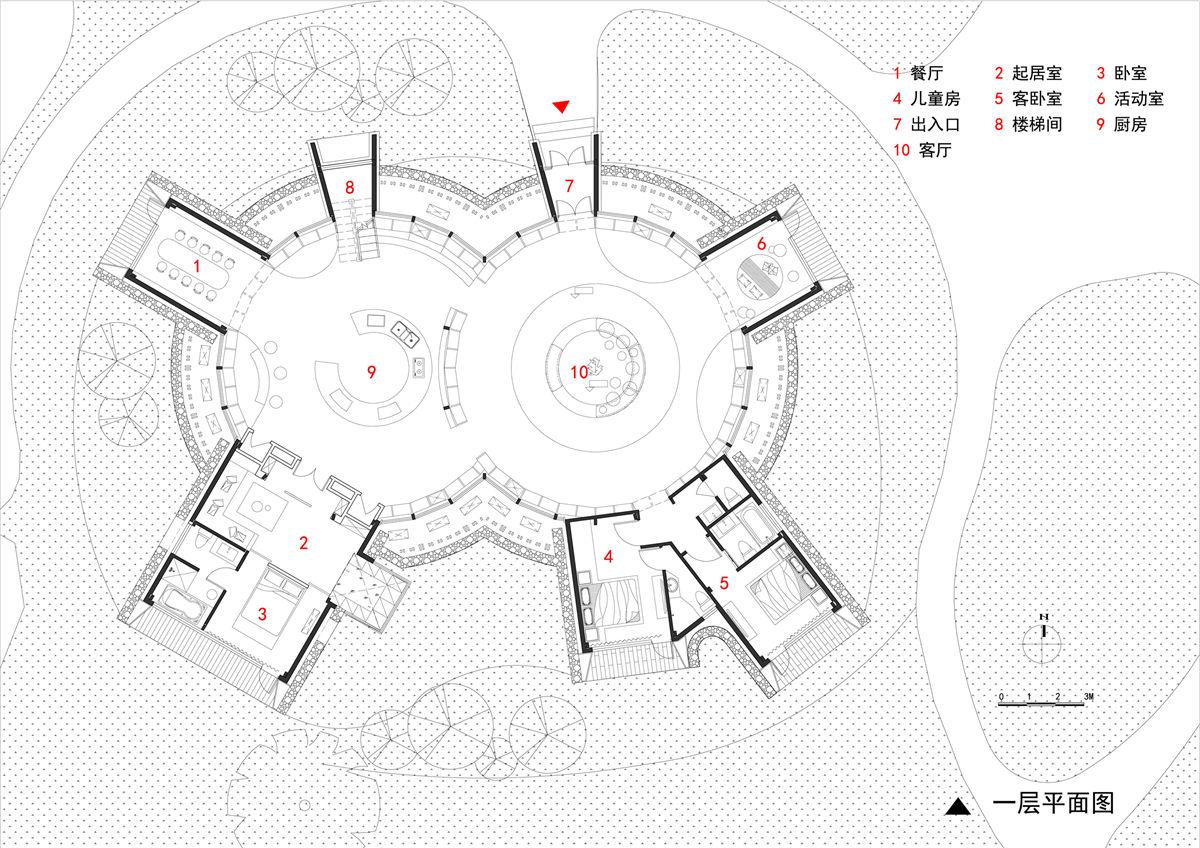

一层平面图


二层平面图

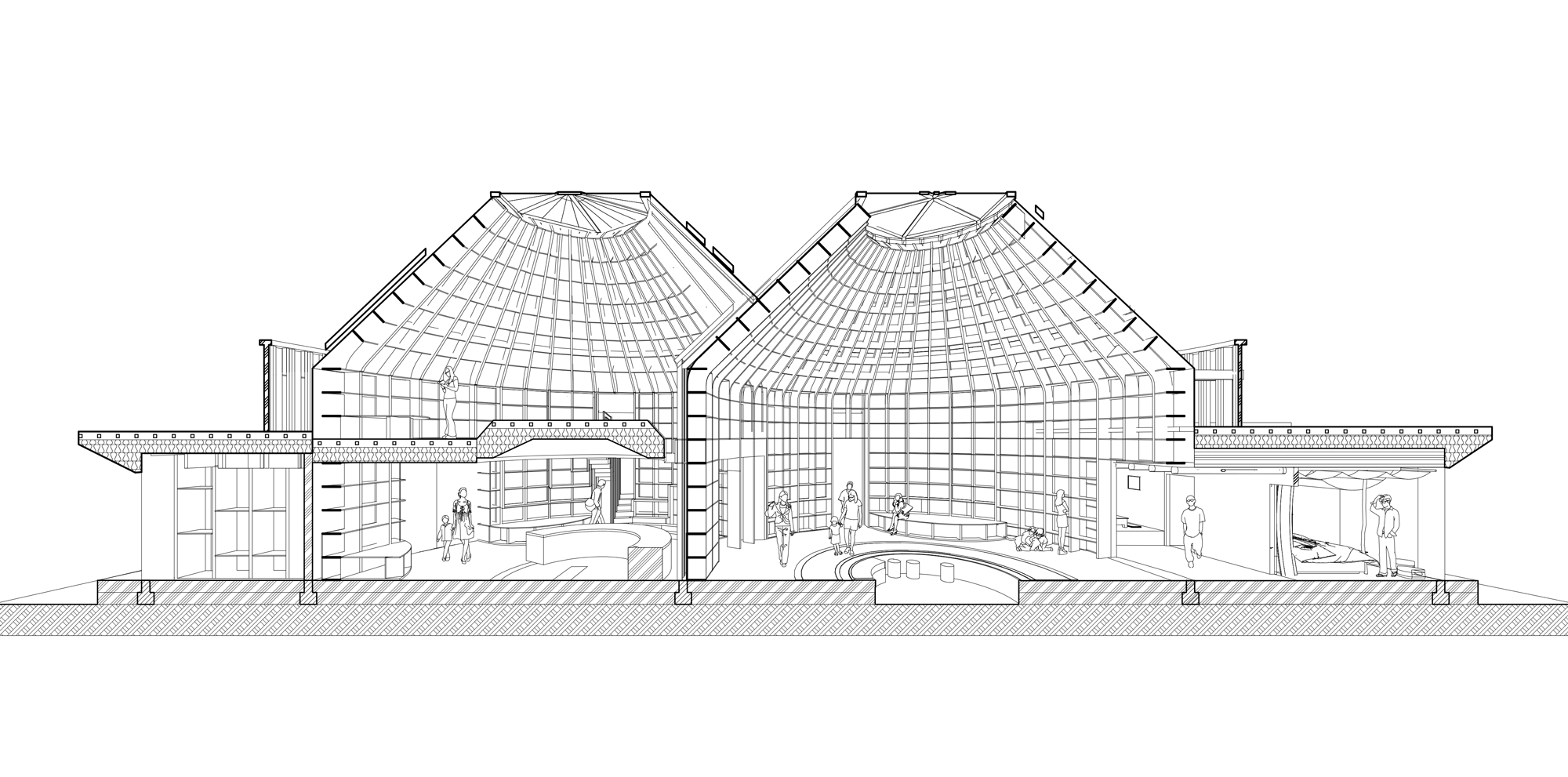

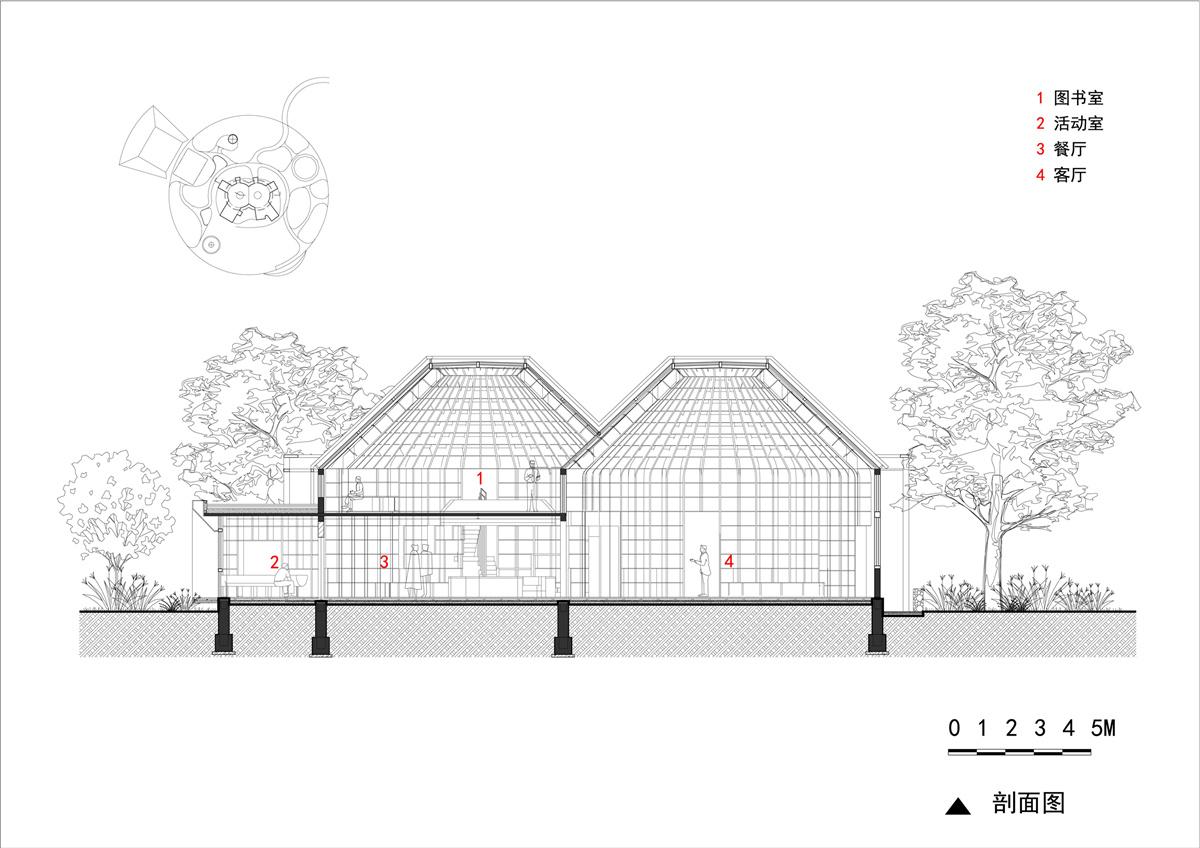

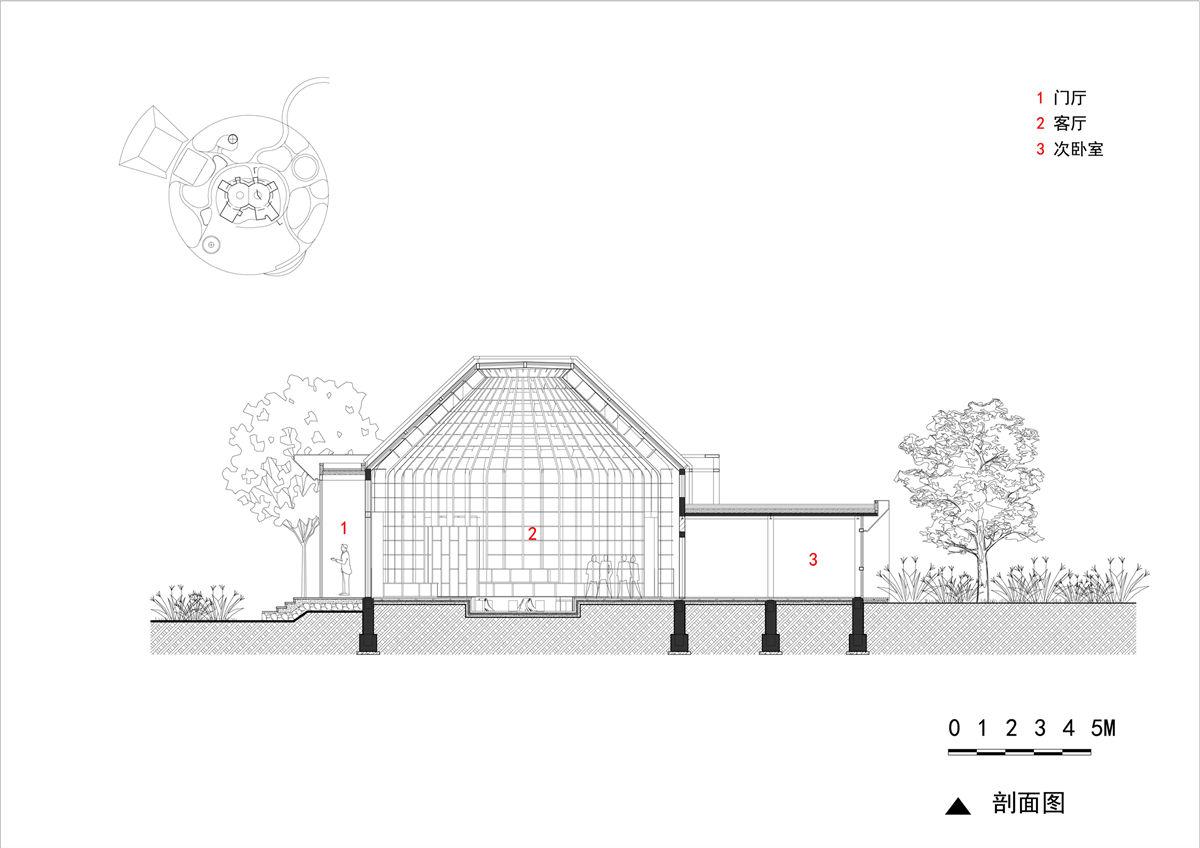

纵剖面图


横剖面图

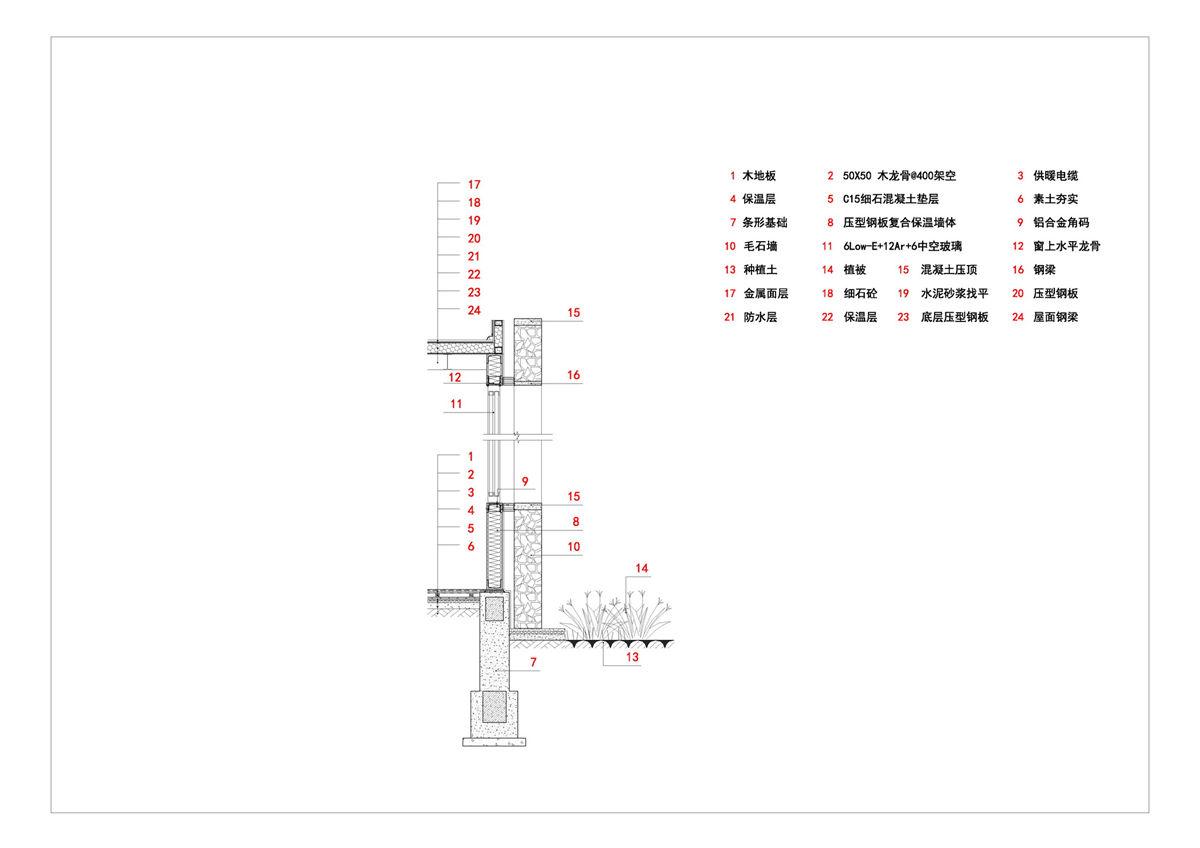

节点构造一

节点构造二

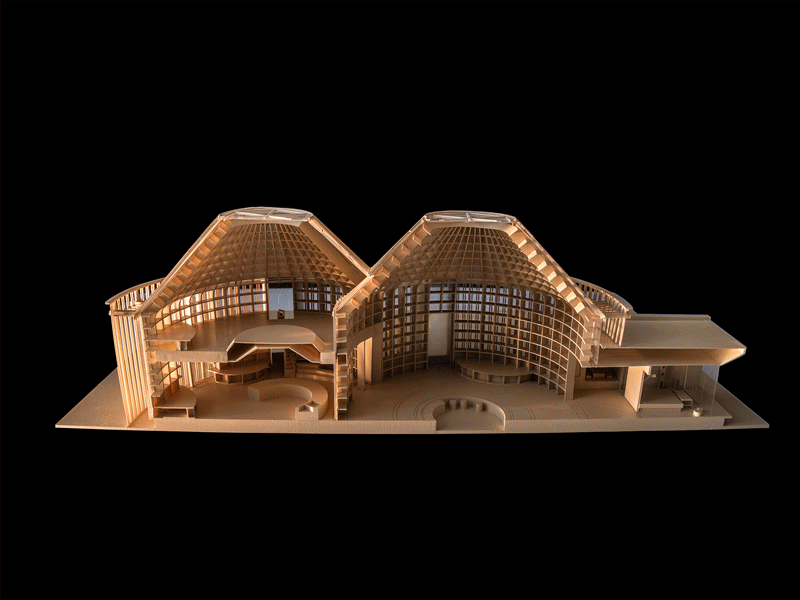

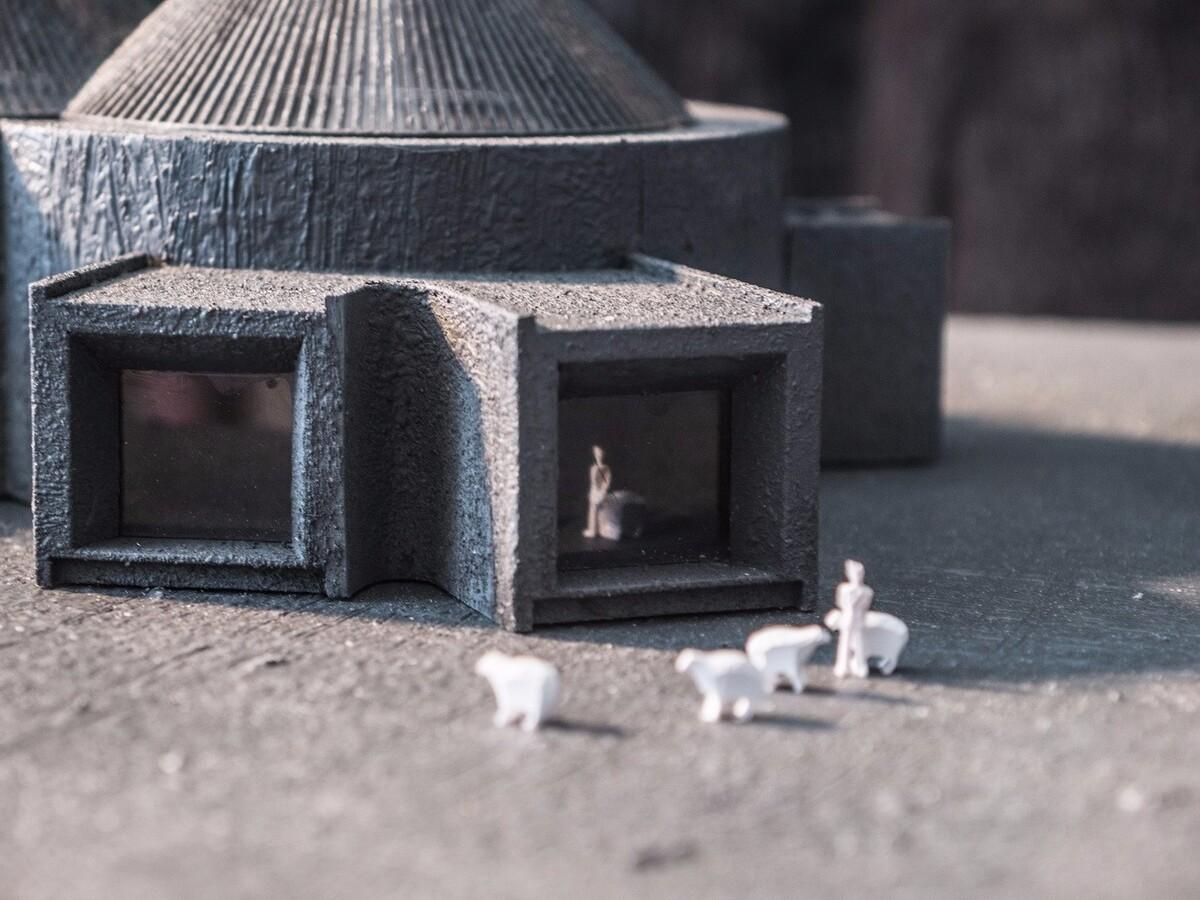

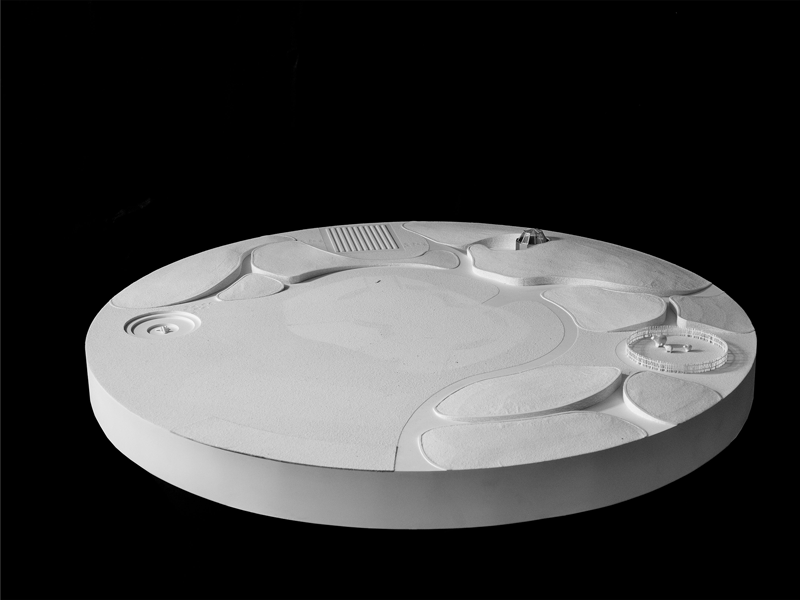

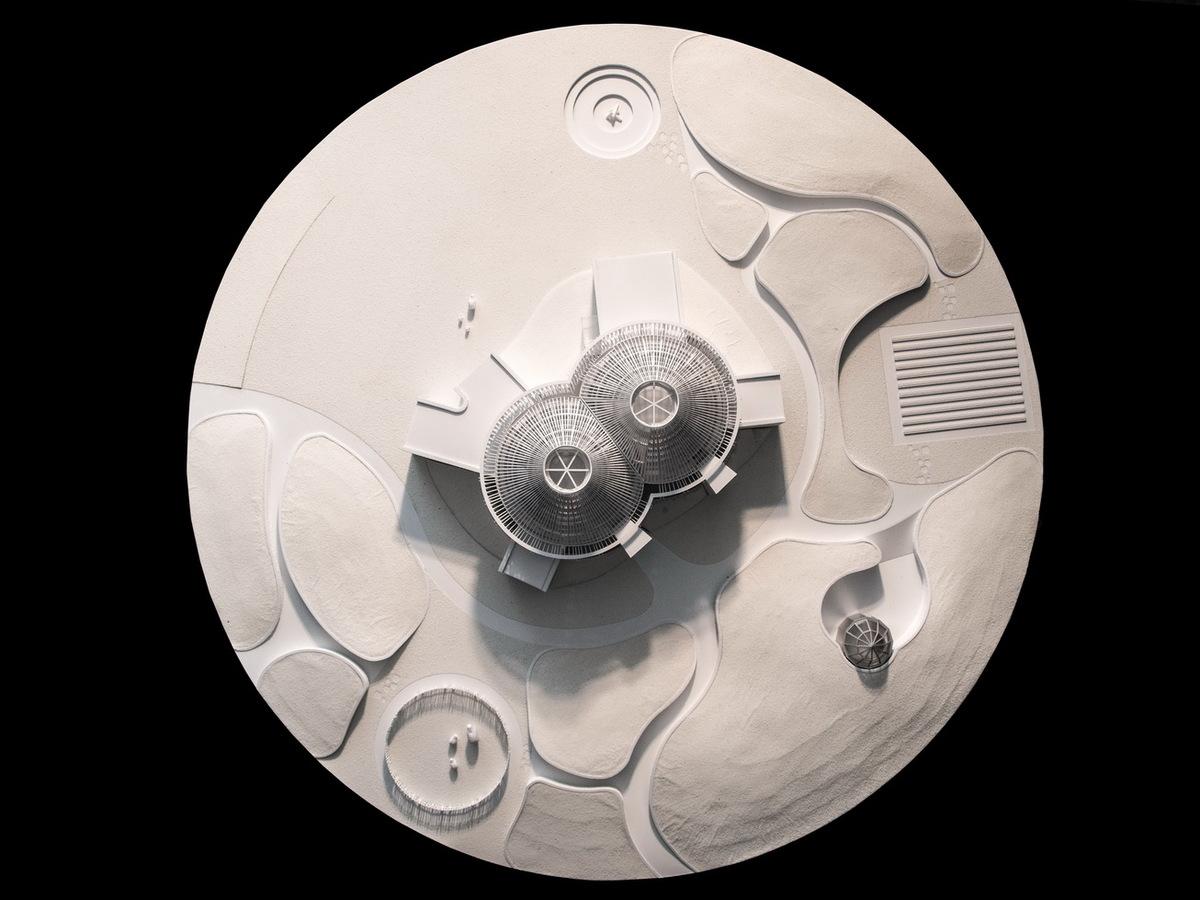

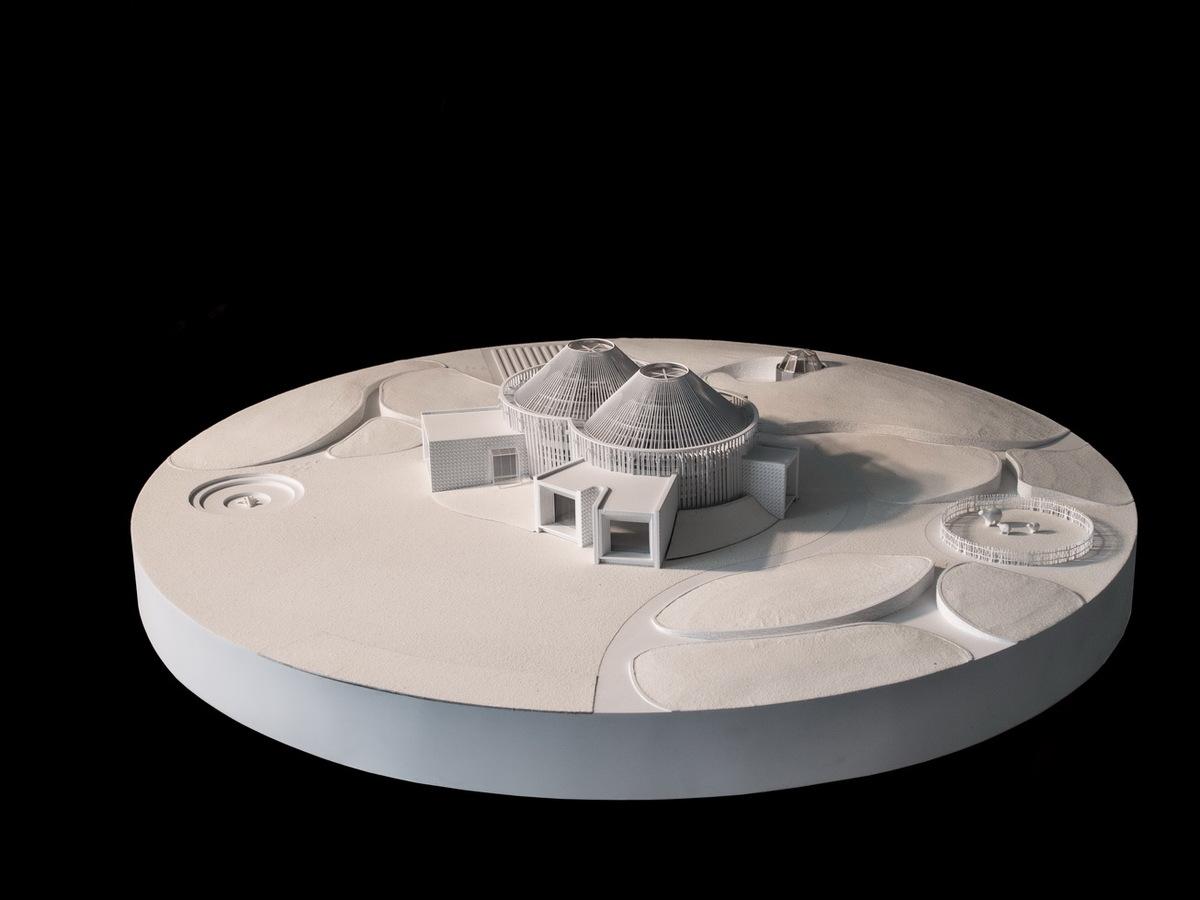

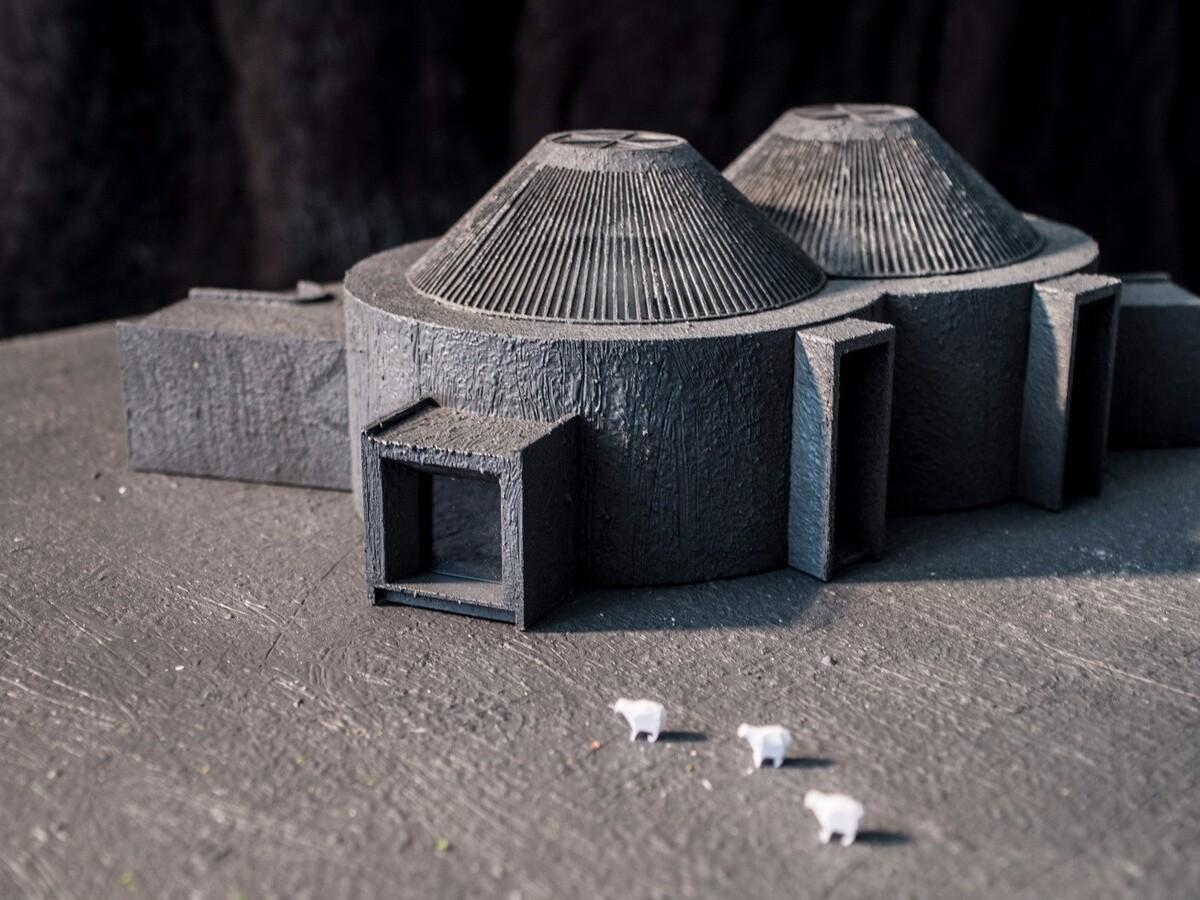

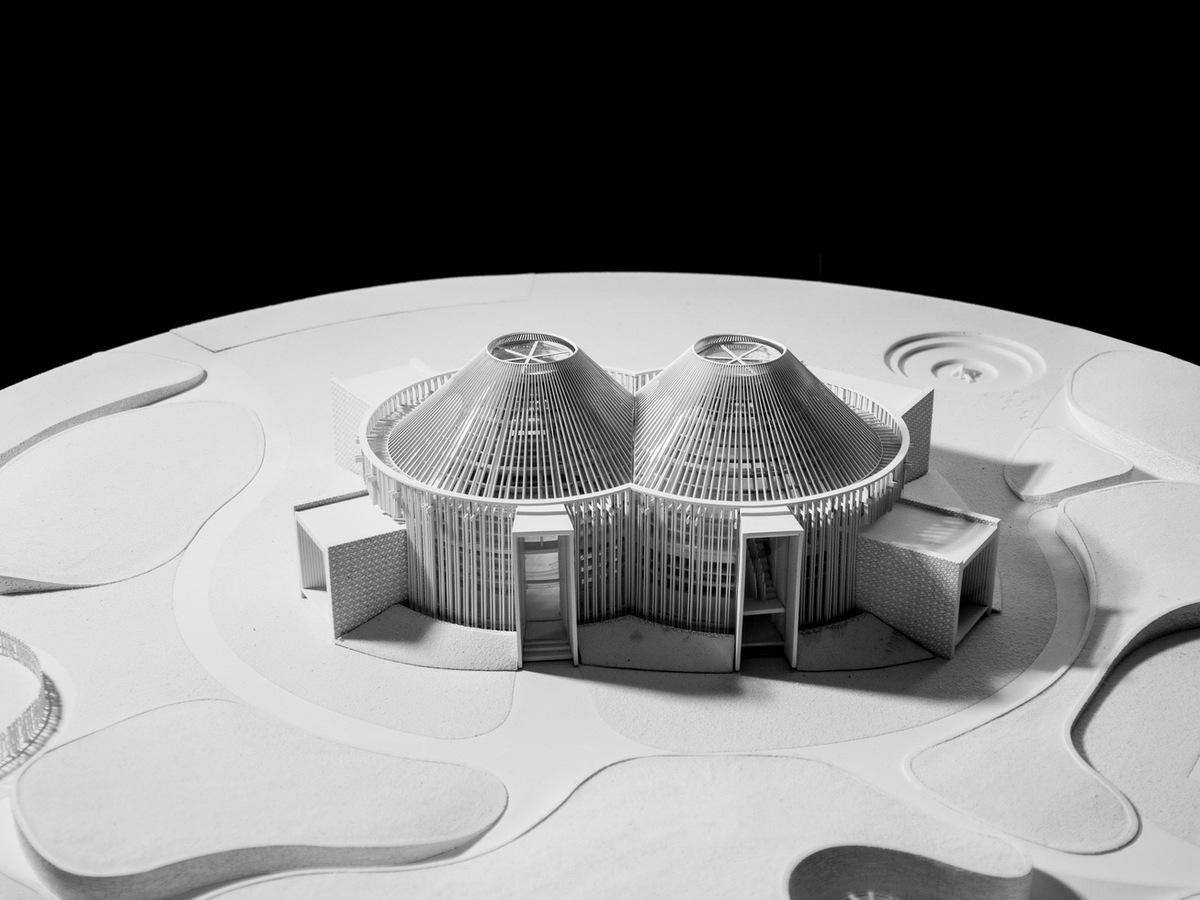

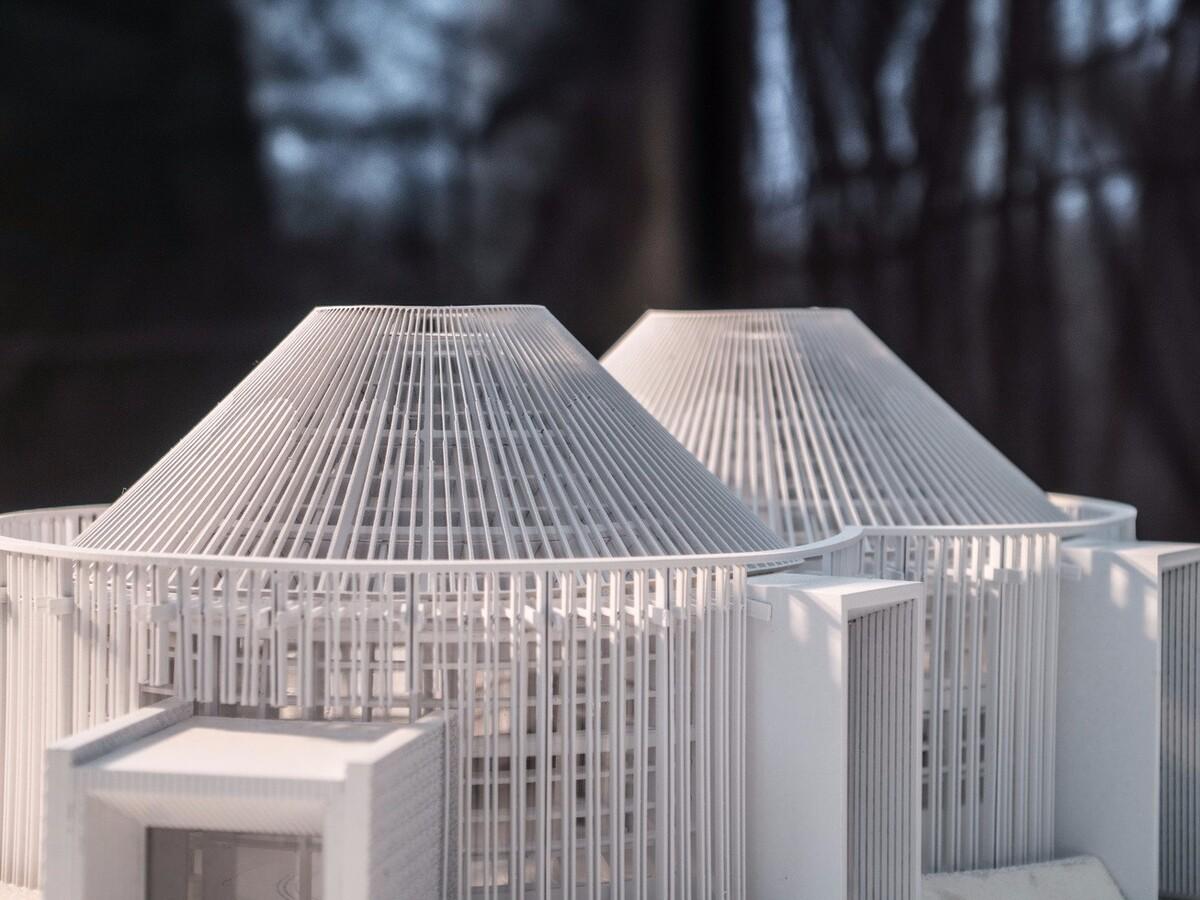

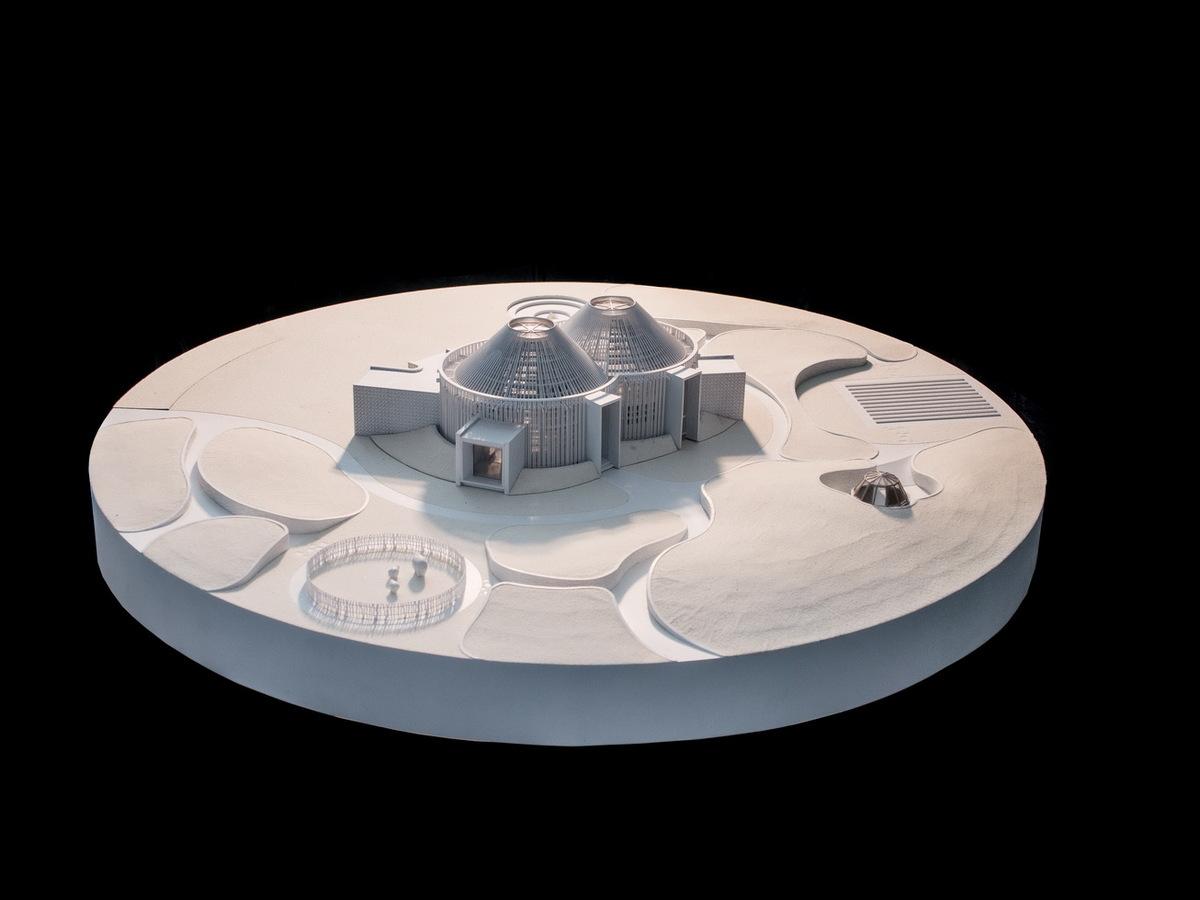

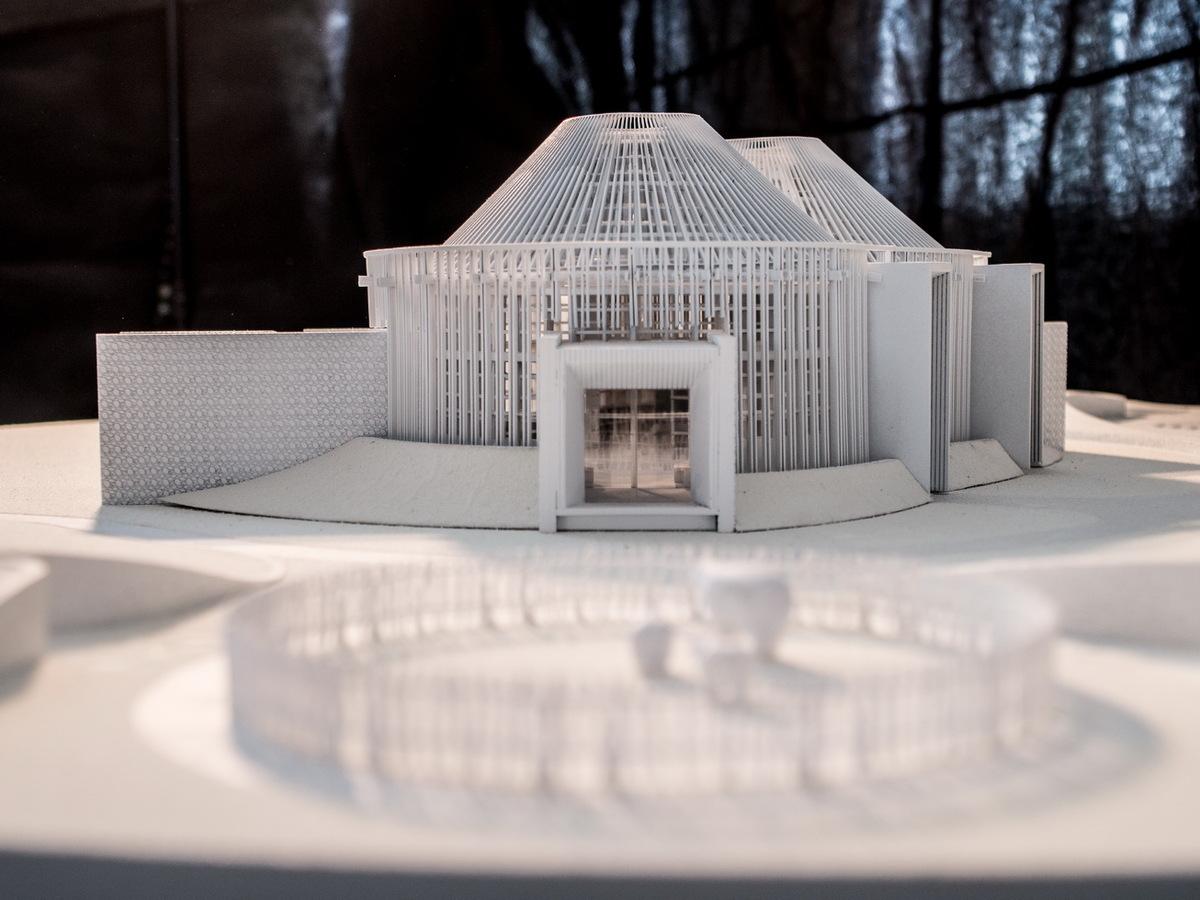

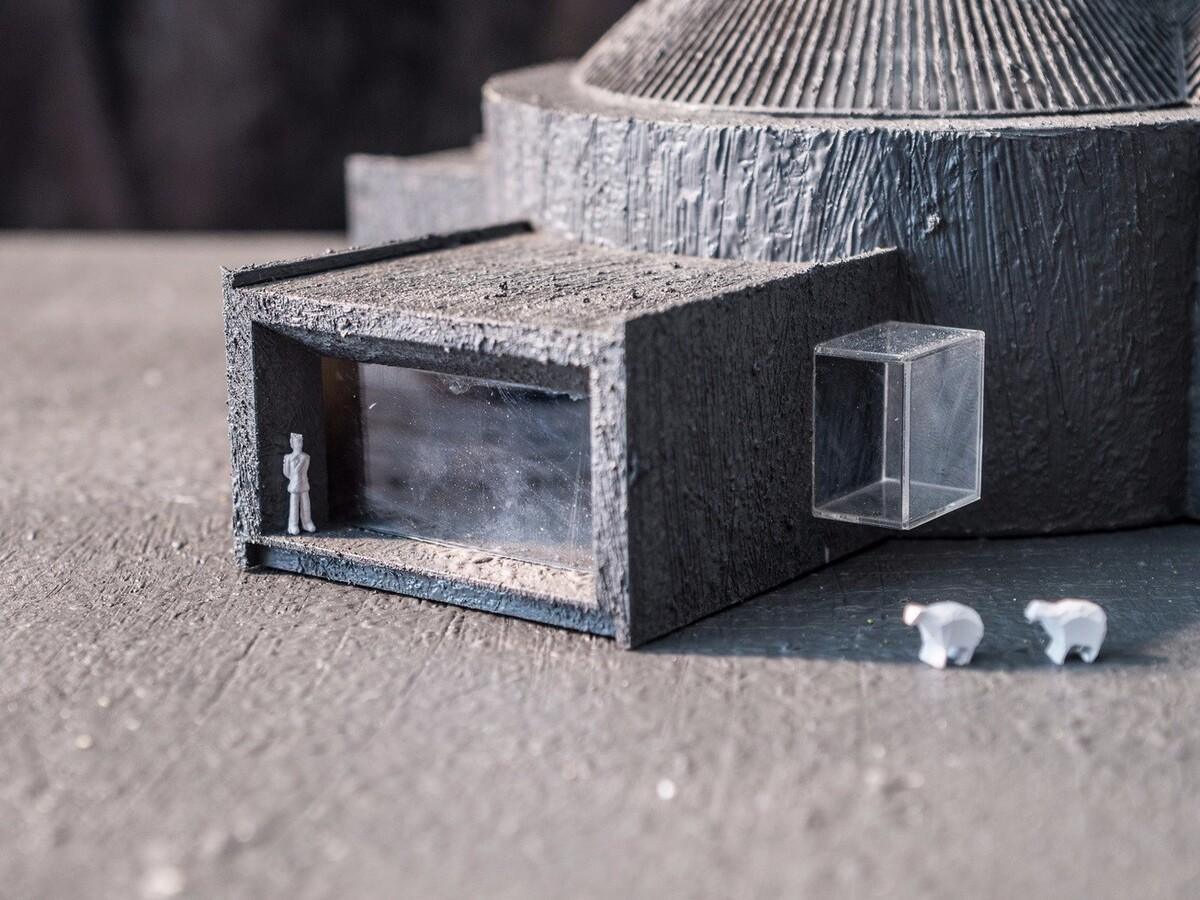

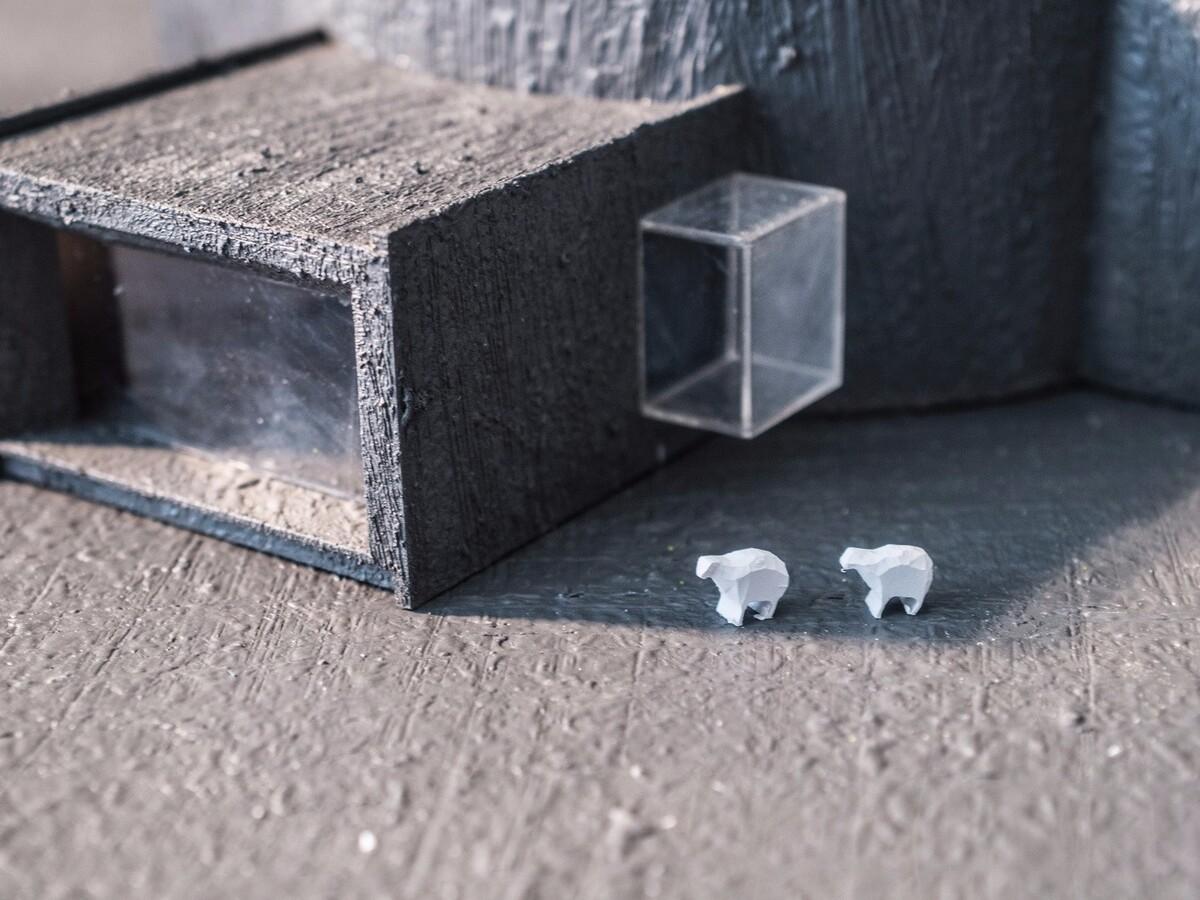

模型照片

项目信息

建设单位:北京聚思传媒文化有限公司

节目名称:浙江卫视《漂亮的房子》木兰围场站

业主:围场满族蒙古族自治县康养旅游发展有限公司

项目地点:河北,木兰围场

设计单位:上海华都建筑规划设计有限公司(HDD)

主创设计师:张海翱、吴彦祖

建筑设计团队:姚奇炜、徐航、吴昊、李迪、李洪喜、王婷婷、赵双、程子峻、刘家伟、袁胤轩、李美娜(实习)

艺人设计团队:唐艺昕、冯德伦、潘宥诚、伊一、黄仁德

结构机电设计:汪国勋、张弋、浦译文

施工单位:承德市嘉诚装饰工程有限公司    施工负责人:尹宏伟

特别感谢:李庆、李光、王险峰、王晓军、白龙

建筑面积:275平米

主体结构:钢结构

建筑摄影:苏圣亮

项目地址:河北省围场县哈里哈乡八十三号村
