“貌离神合”的阿根廷社区综合公寓楼

ArchitectureDaily ArchitectureDaily

翻译:建筑学院-阮如安
校对:建筑学院-石楠

原文链接

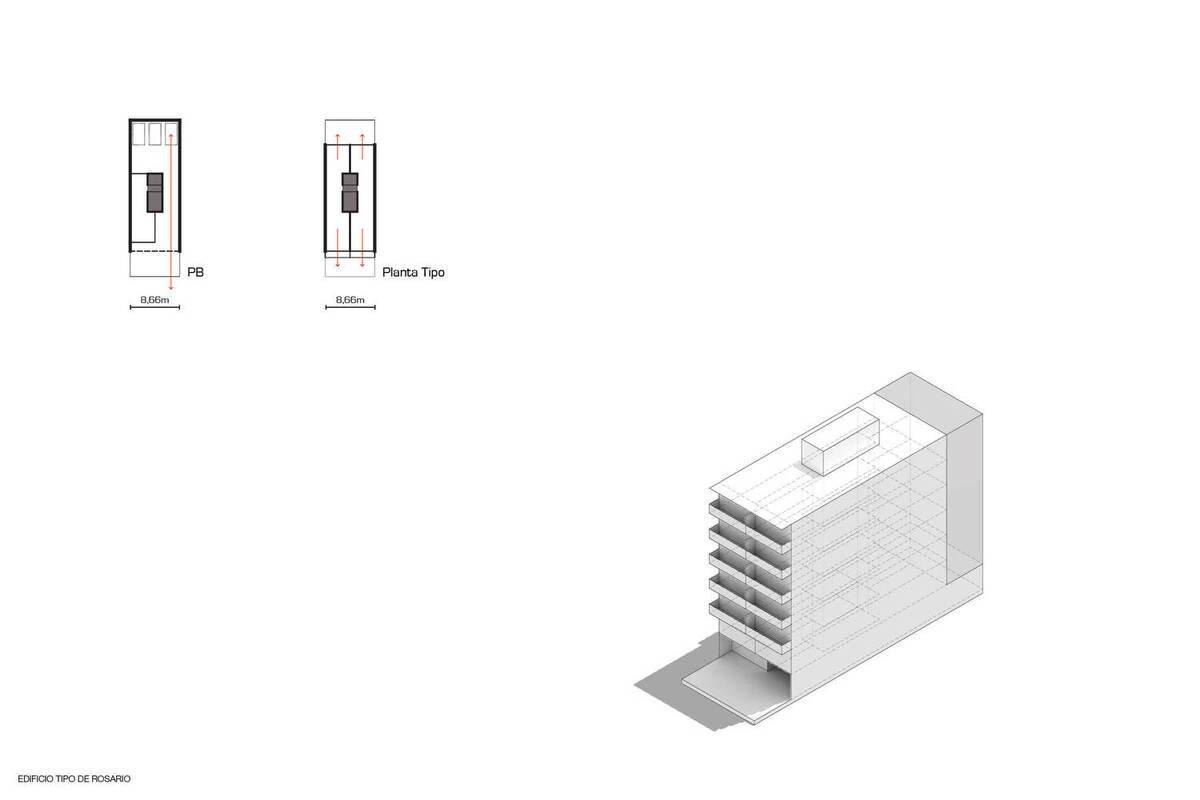

本次项目位于市区第一环路上,该区域正在大力实施各项翻新工程。项目所在的地块就像大多数城市的城市肌理一样,以其从历史上流传下来的8.66米宽度为特色。然而,它也呈现出一些非传统的特征,作为街区中心另一块基地的扩建用地,该地块曾经是一处“休息场所”。 这种情况决定它了一个非传统的建筑项目,可以积极利用地形的不规则几何形状来构思体量形态。综上信息,3dF大楼的功能设定为综合建筑模式,集商店、办公室、车库、公寓、服务设施于一身,通过平衡建筑外立面形式的方法力求最大限度地利用地块,为各功能单元带来最佳的照明和通风的效果。

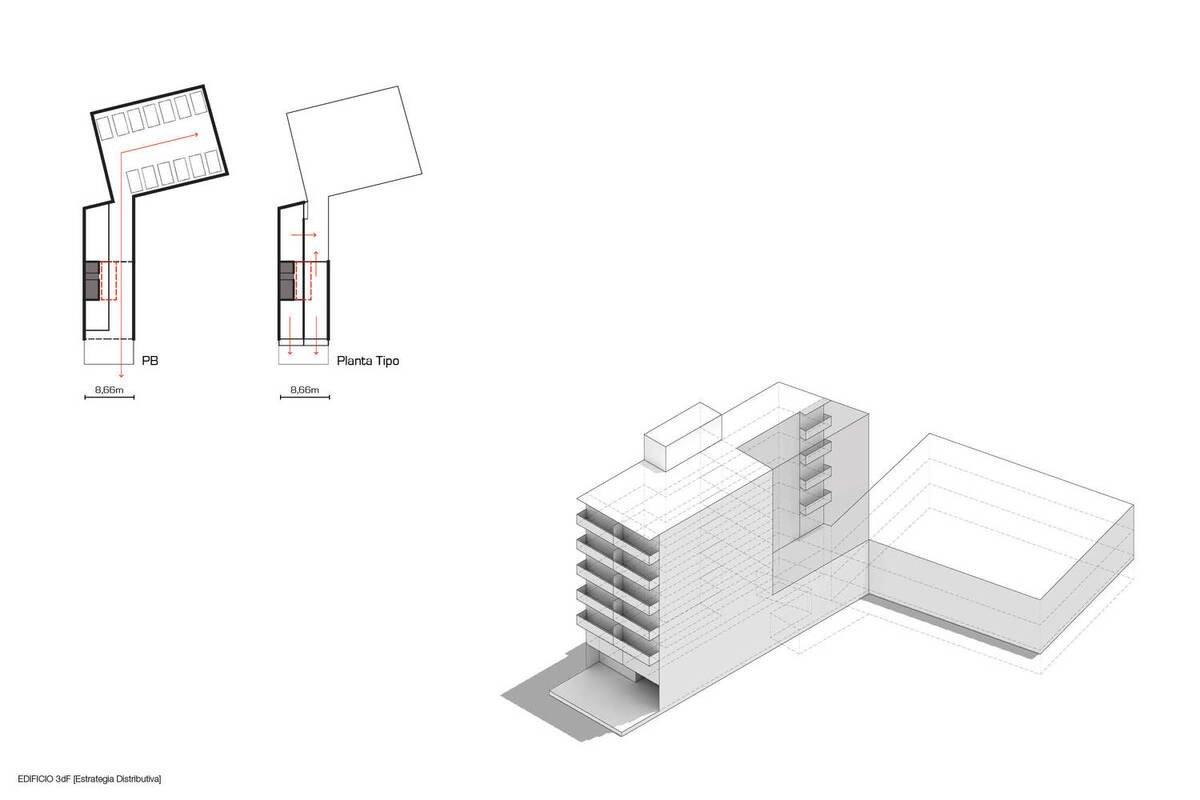

从设计策略上讲,建筑功能分为两大类,均设置有独立出入口,根据地块的几何逻辑生成体量。这种划分形式可以让功能和结构彼此独立(避免繁琐的负载转移和功能从属关系与结构不兼容的问题)。商店(与外部街道直接连通),办公室(设置在一、二层平面内)以及公寓楼(设置在第二到六层平面内)都设置在建筑的前半部分。建筑的后半部分需要直接回应该地区不断增长的停车及配套服务需求,因此将45个停车位分别设置在三层楼内(均有自然采光和通风),停车层上方是315平方米的便利设施空间,为整个街区提供原来“休息场所”的各项设施。

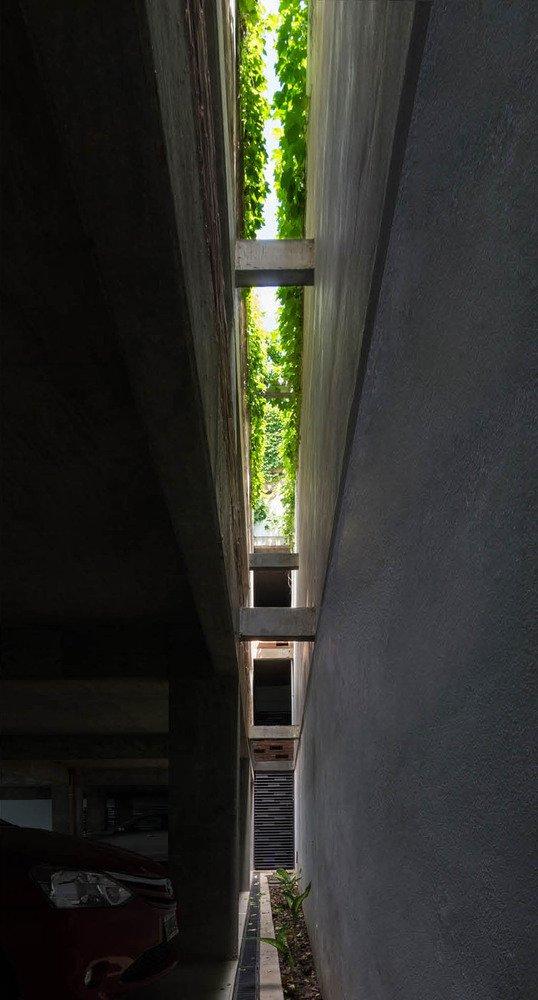

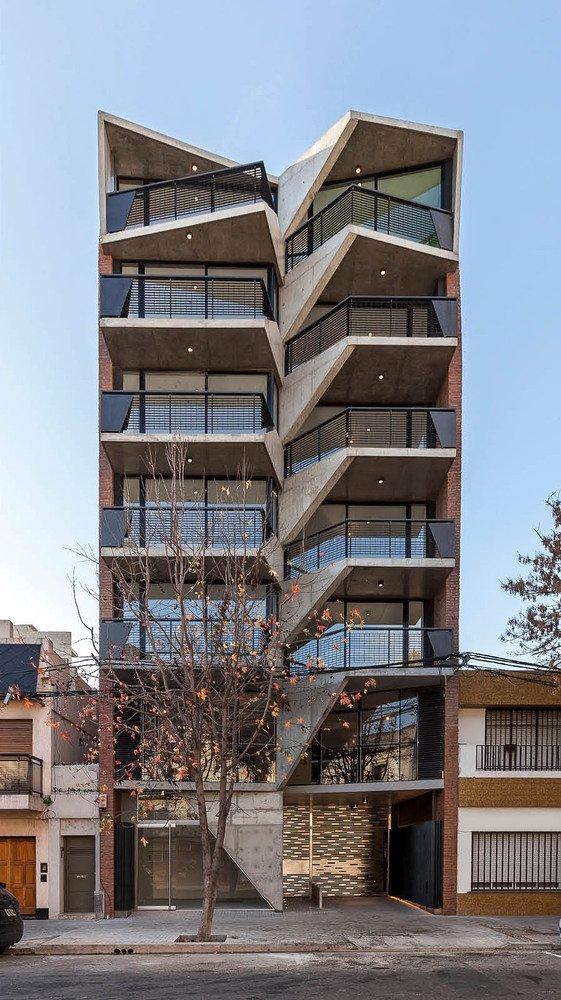

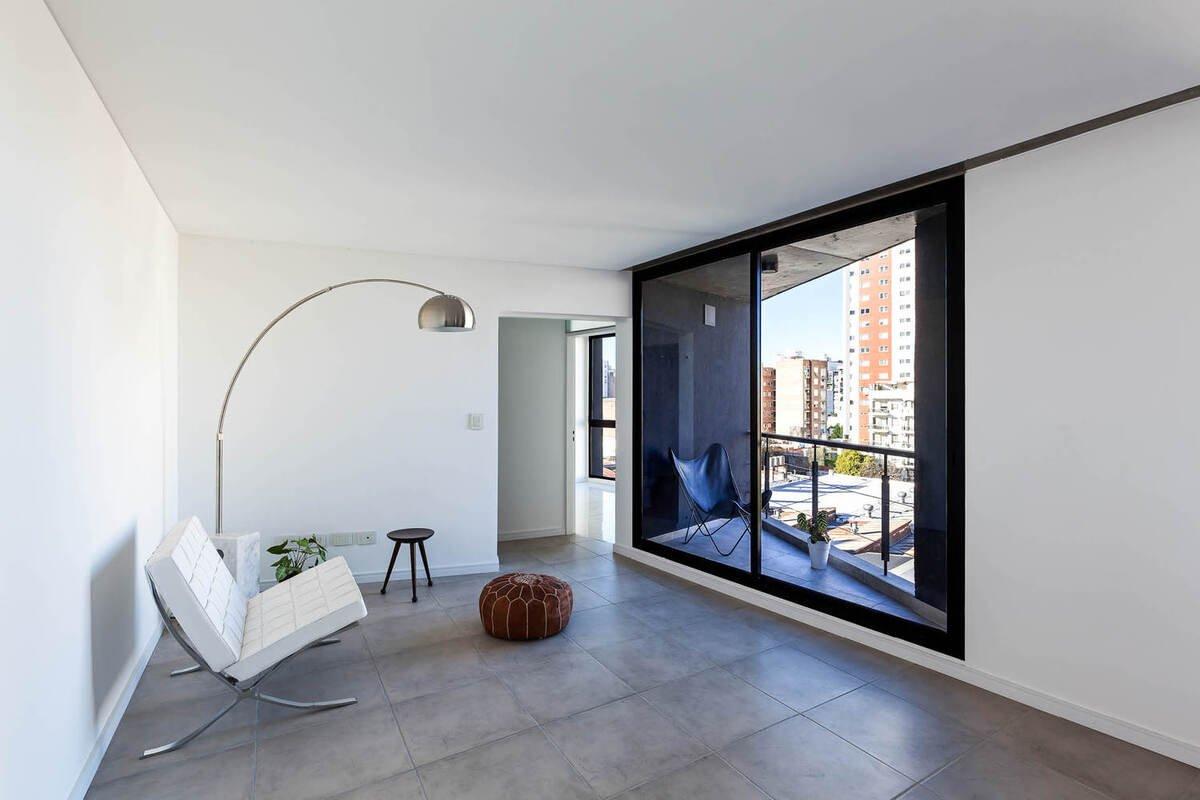

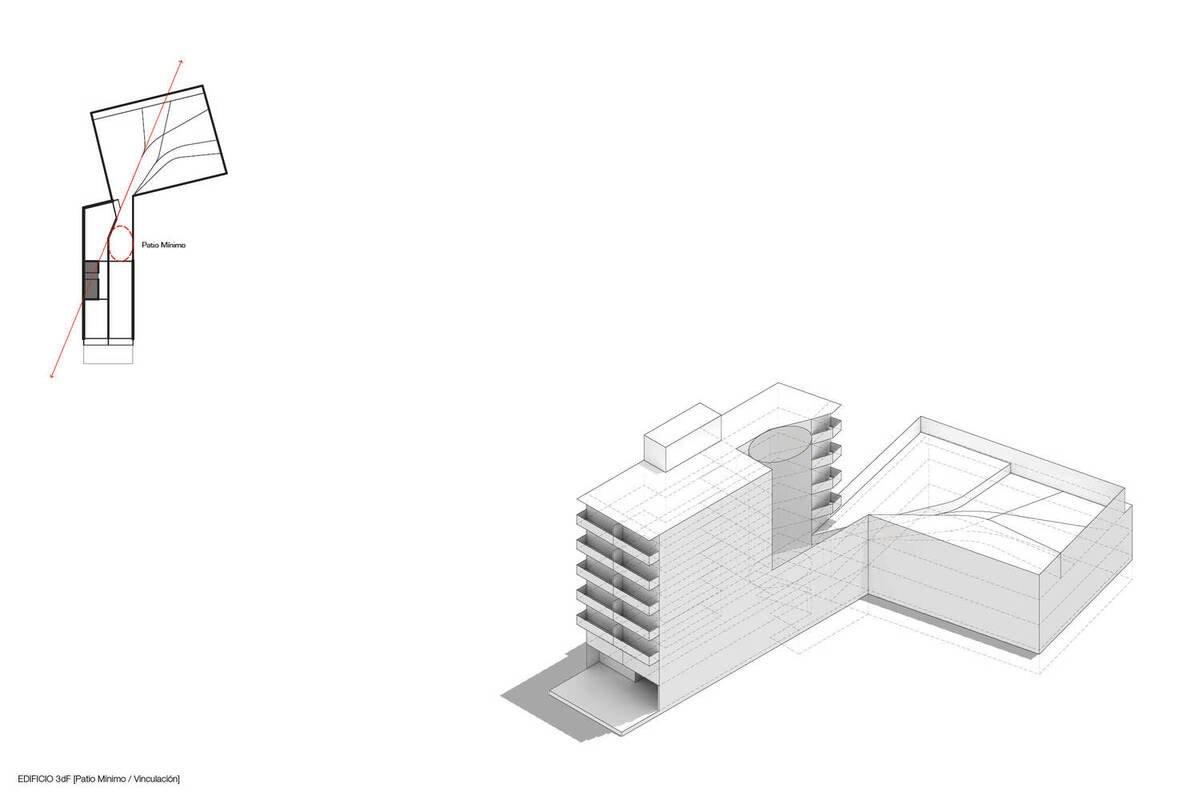

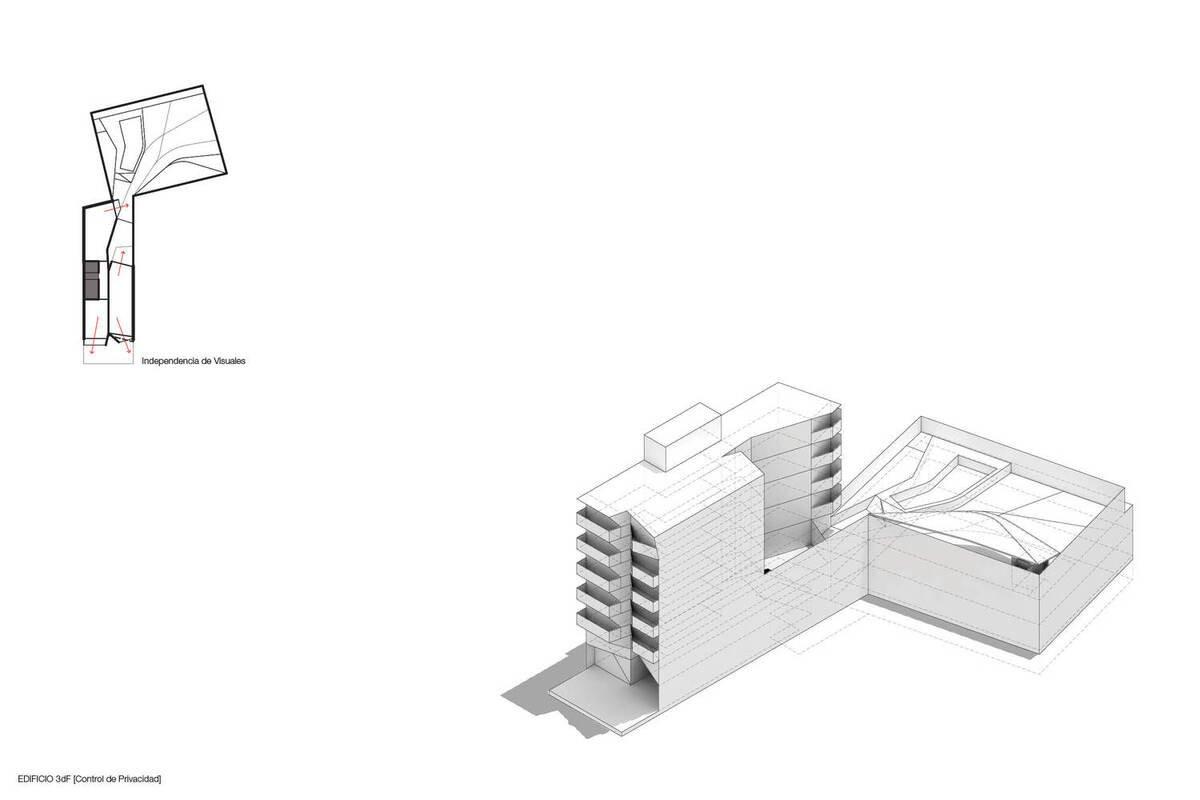

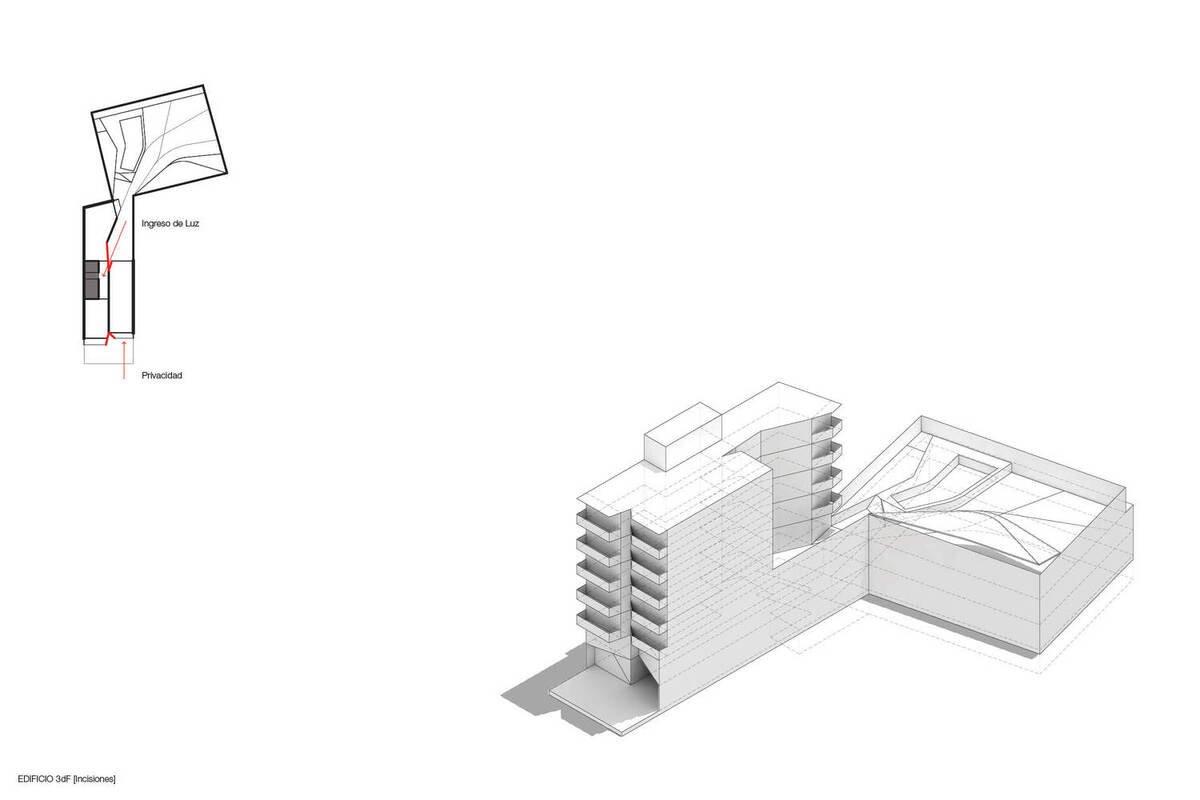

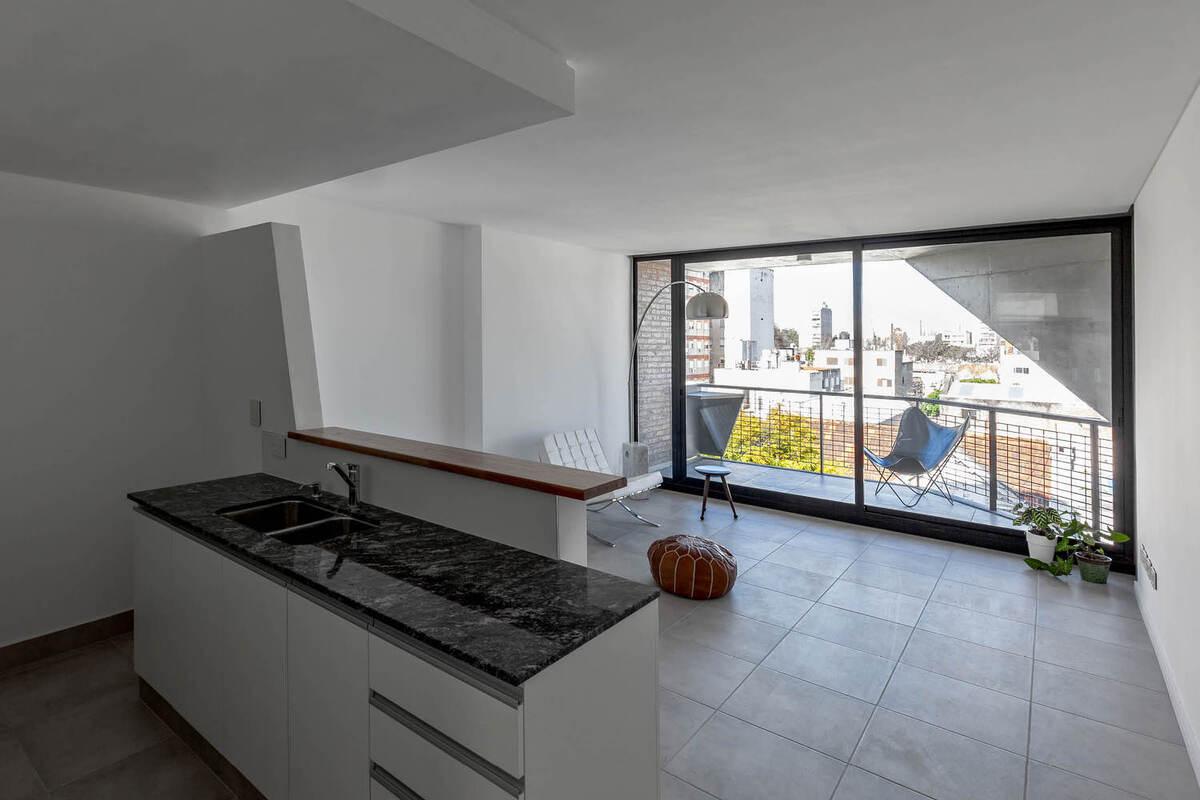

公寓也有不同的类型:办公式公寓、一室公寓和两室公寓,可以为社区中有不同需求的人群提供综合性大楼。项目的几何结构充分考虑了达到自然通风所需的4m直径的通风空间,利用其切线作为连接线连接建筑的两部分体量。此外,在建筑物的后部还设计有一个切口,可以分隔各单元空间,提高私密性,并为每个楼层的走廊提供自然光入口。最后在建筑的前半部分采取同样的操作,将阳台分隔开并令其照射到东边的阳光。

图纸

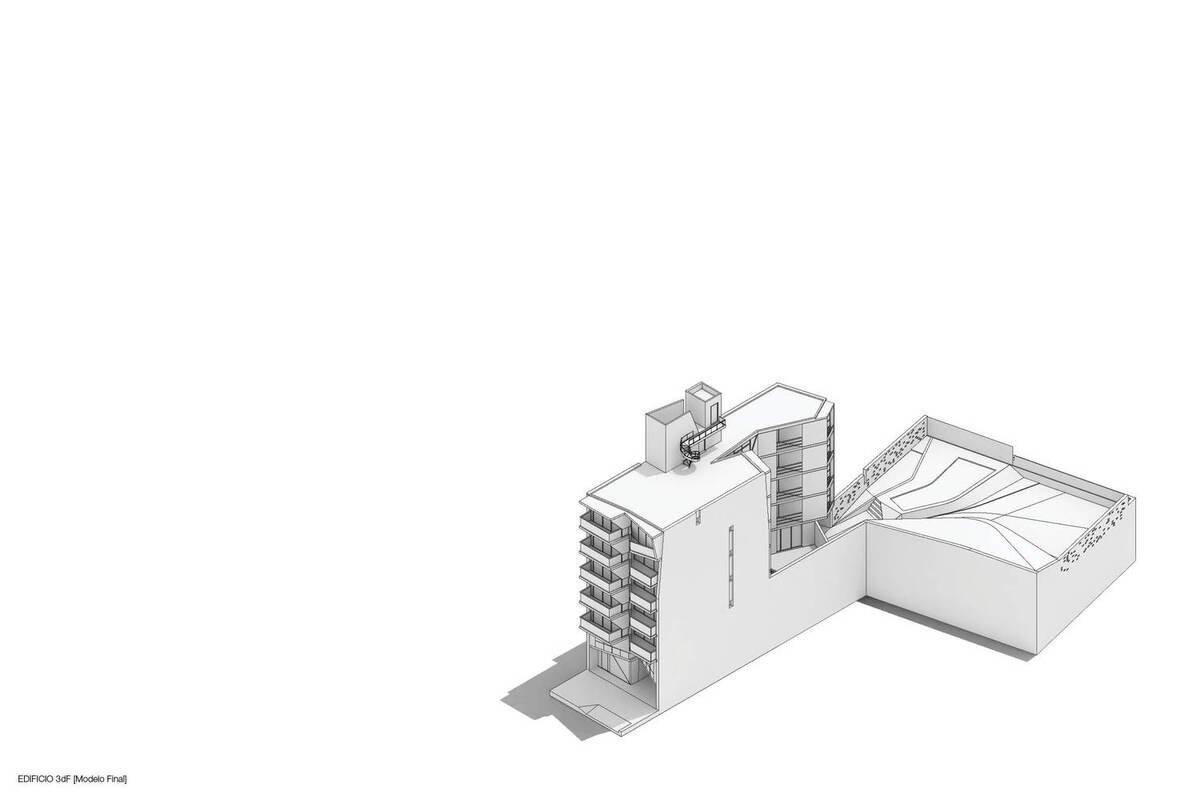

轴测图

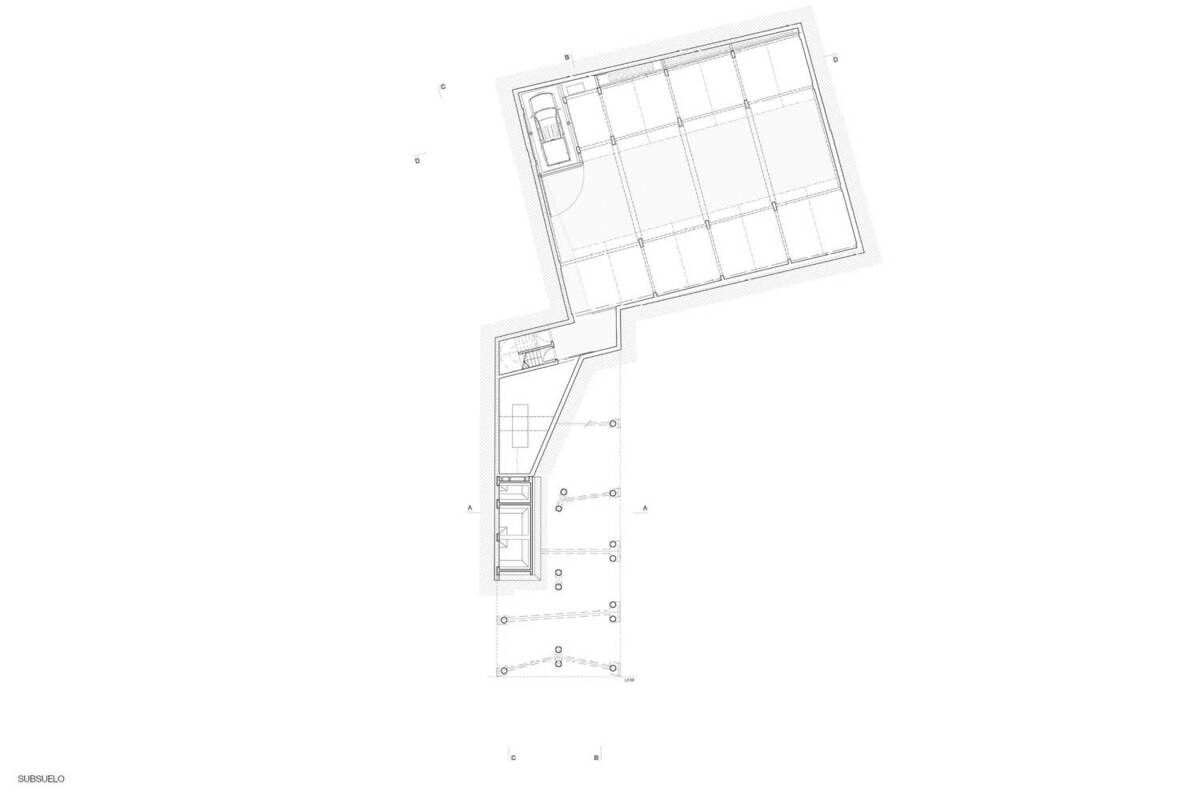

地下层平面图

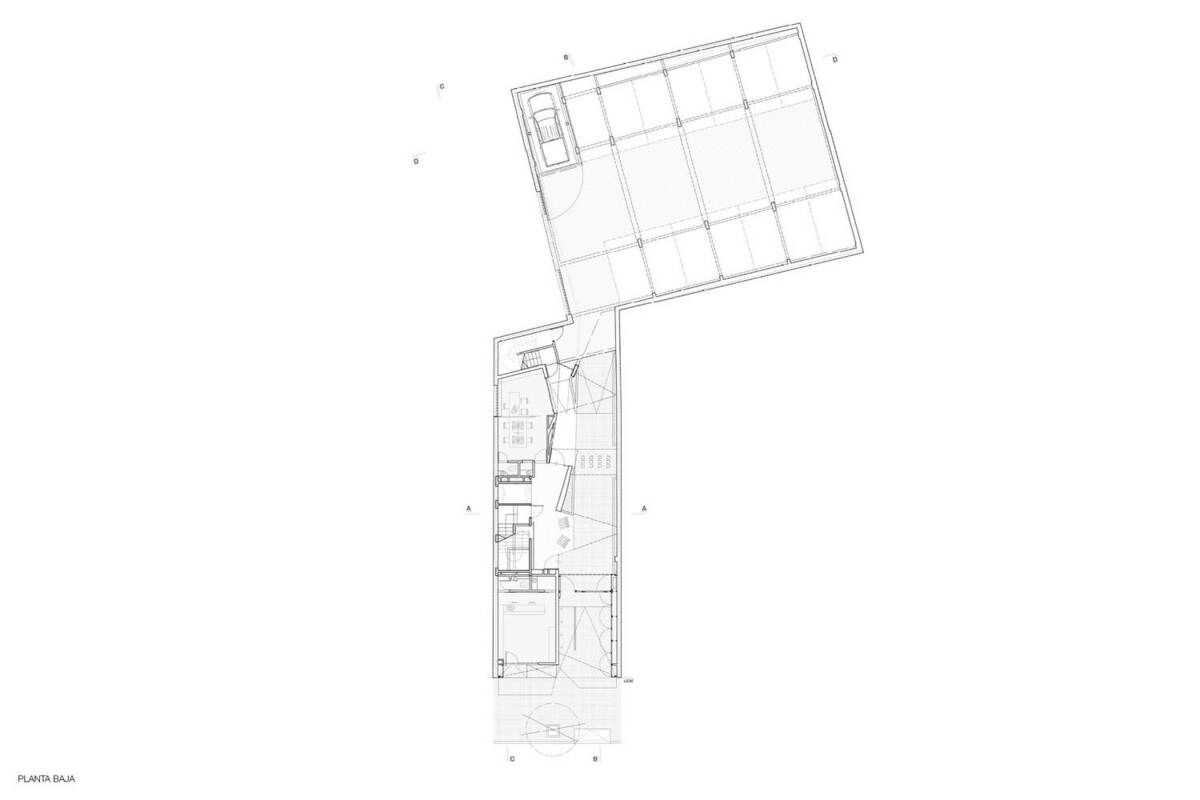

一层平面图

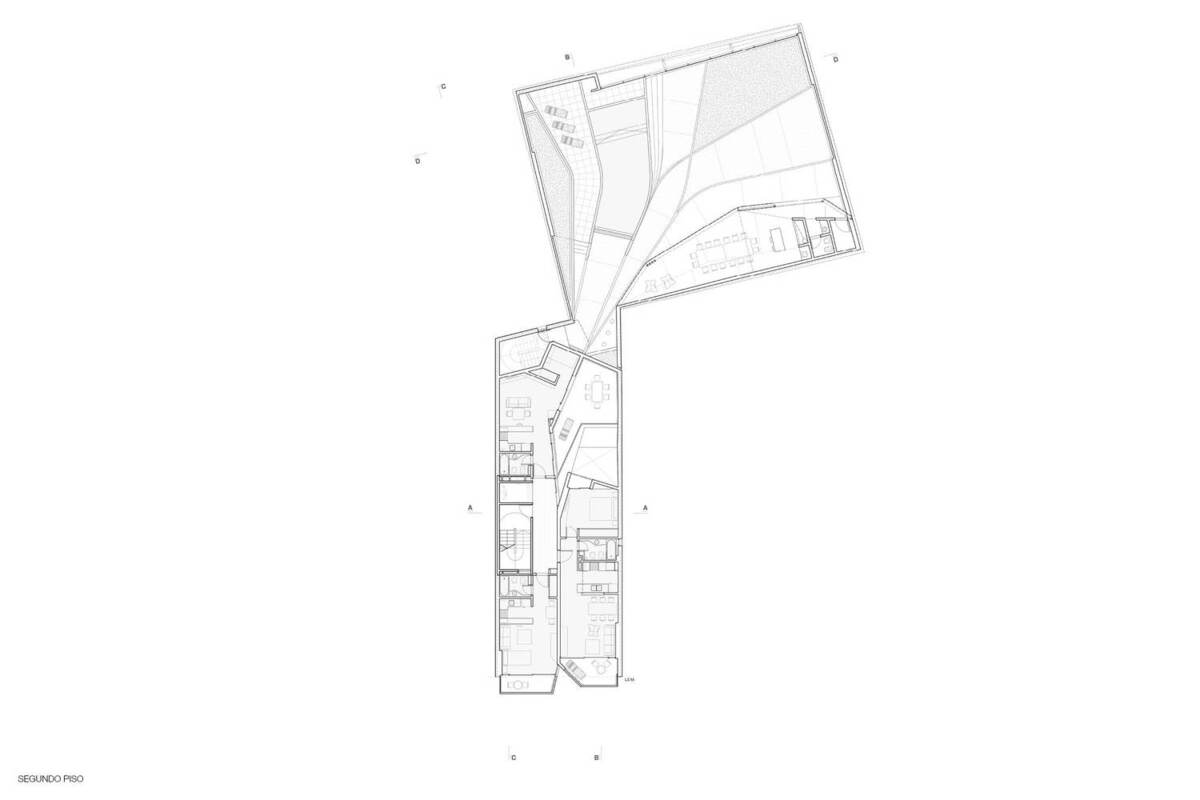

二层平面图

三层平面图

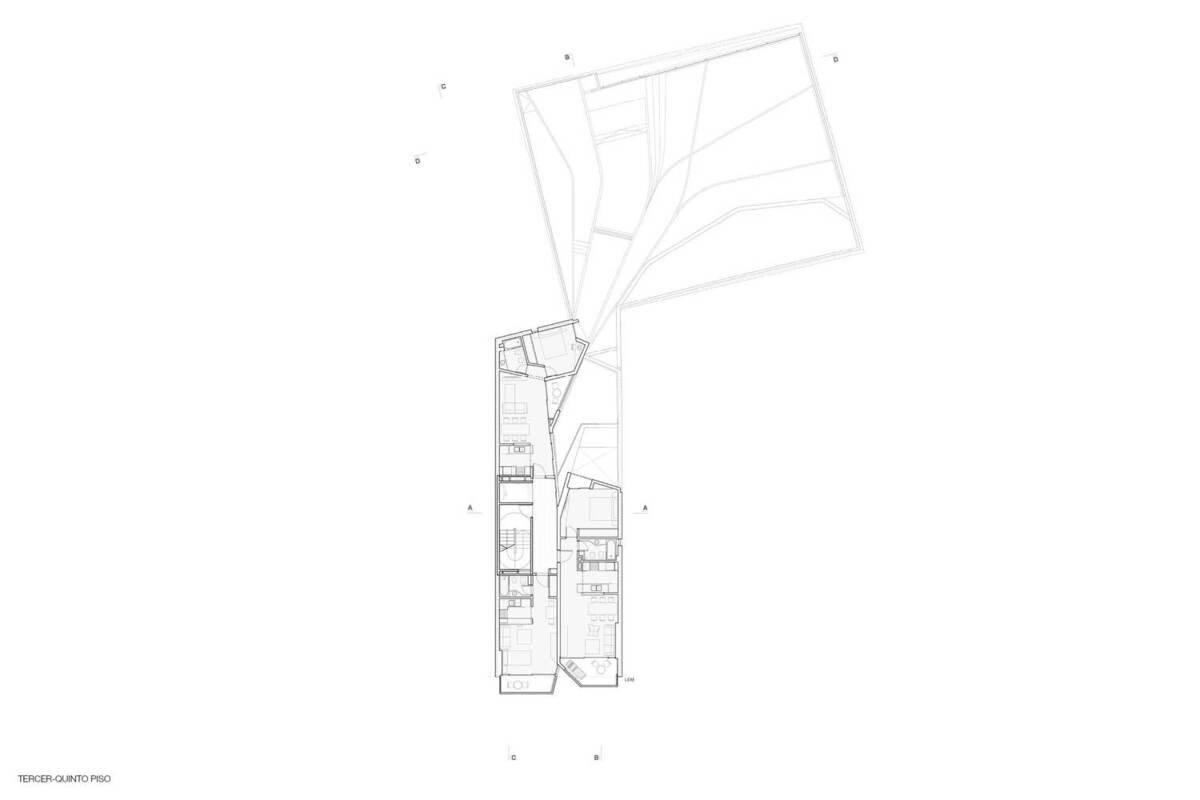

四层平面图

七层平面图

顶层平面图

北立面

西立面

东立面

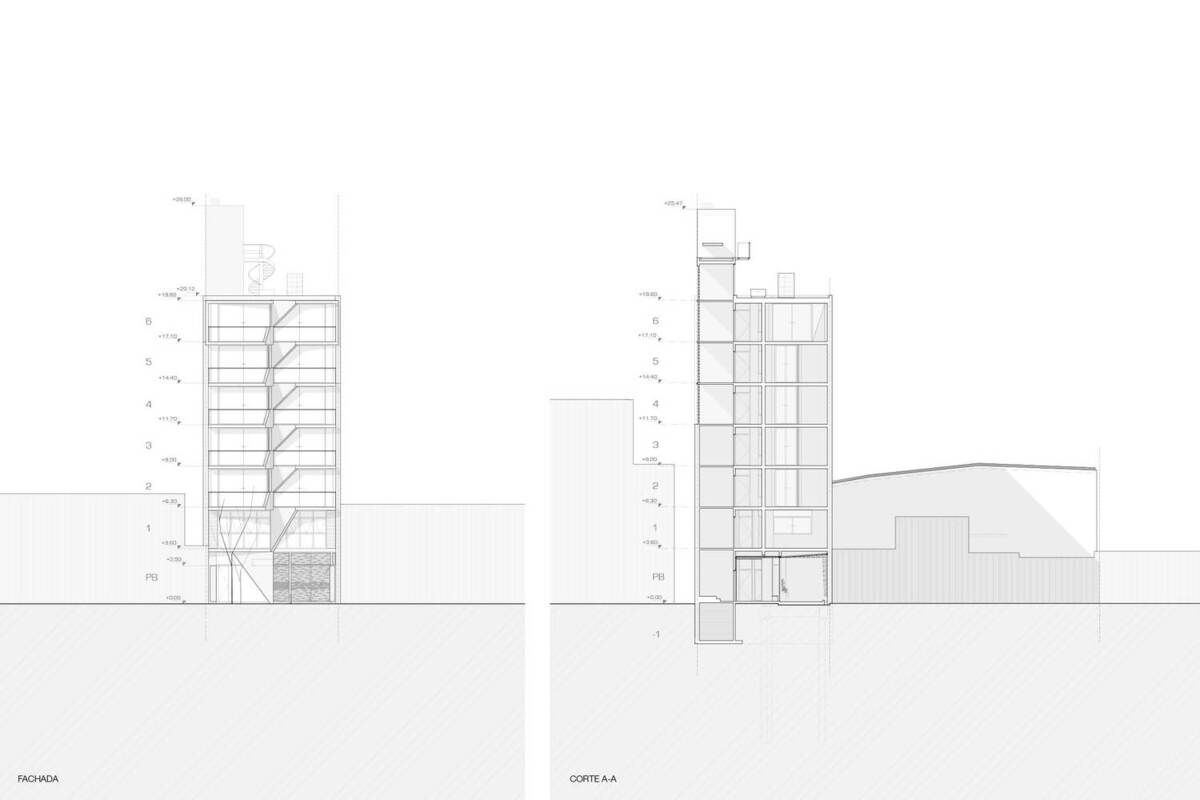

立面图及剖面图A

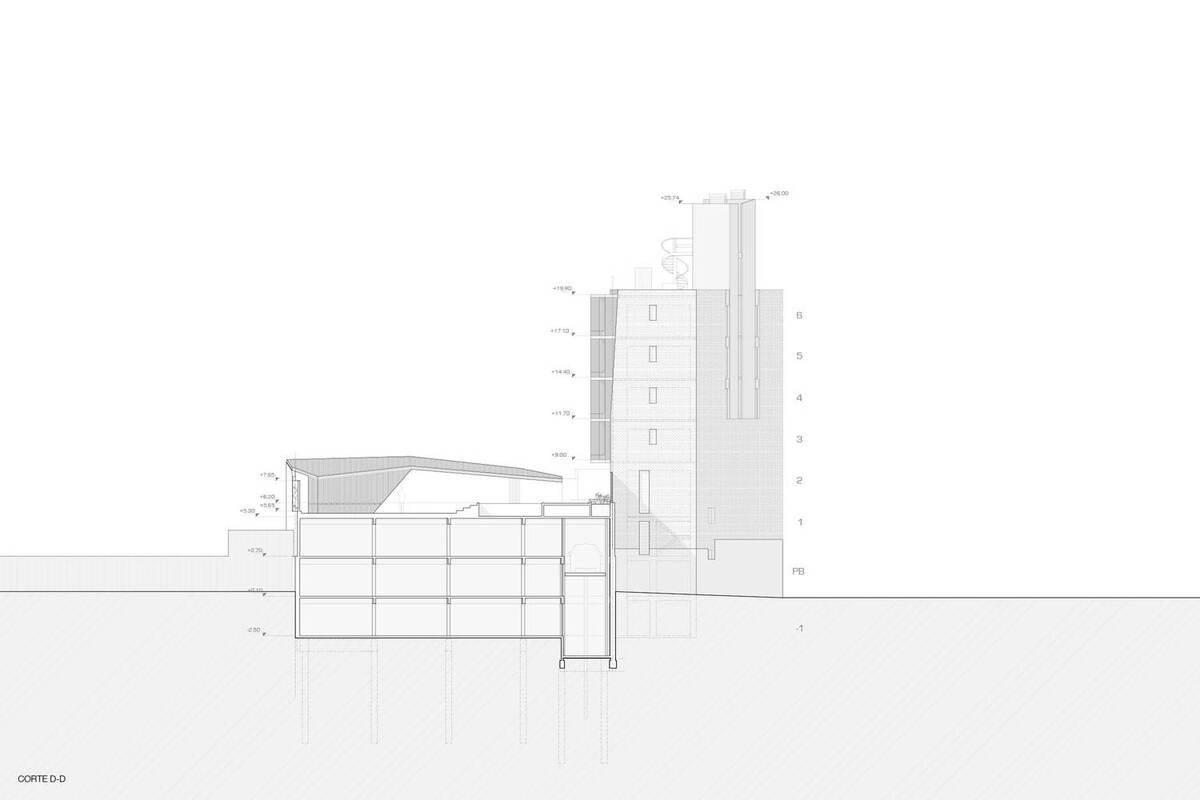

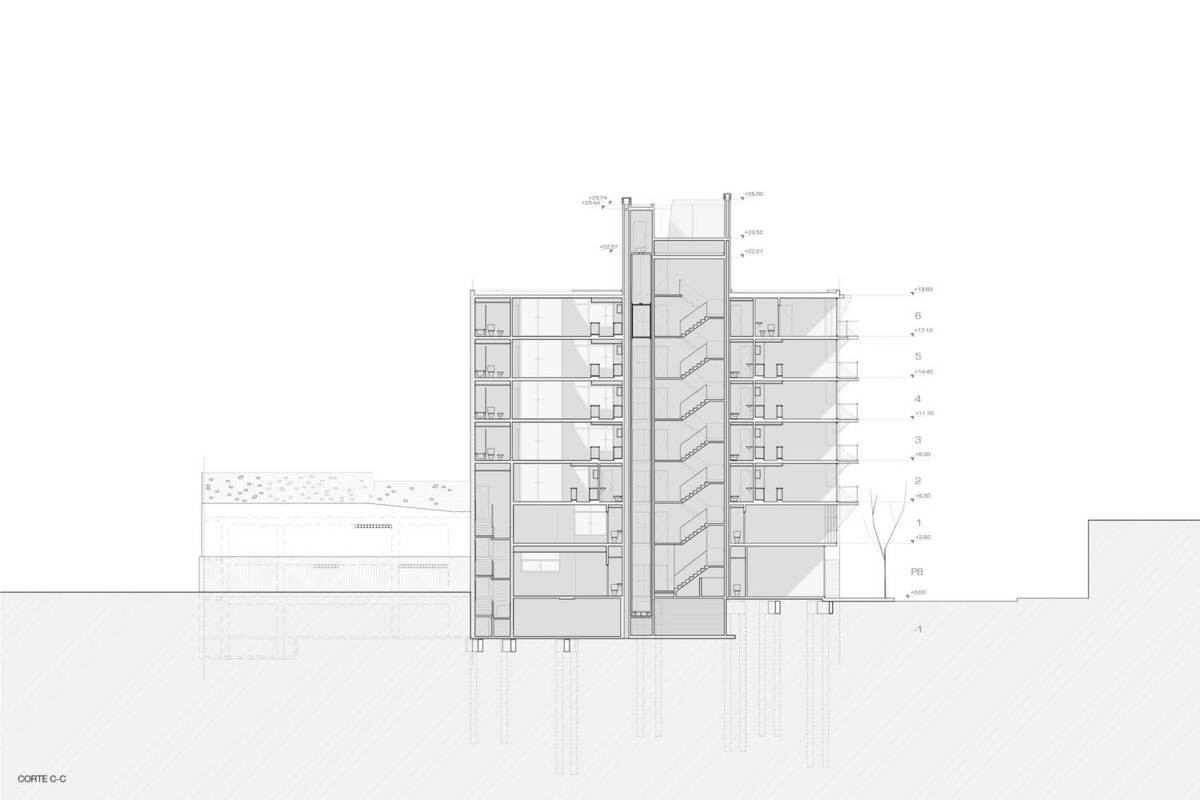

剖面图

入口轴测图

大厅轴测图

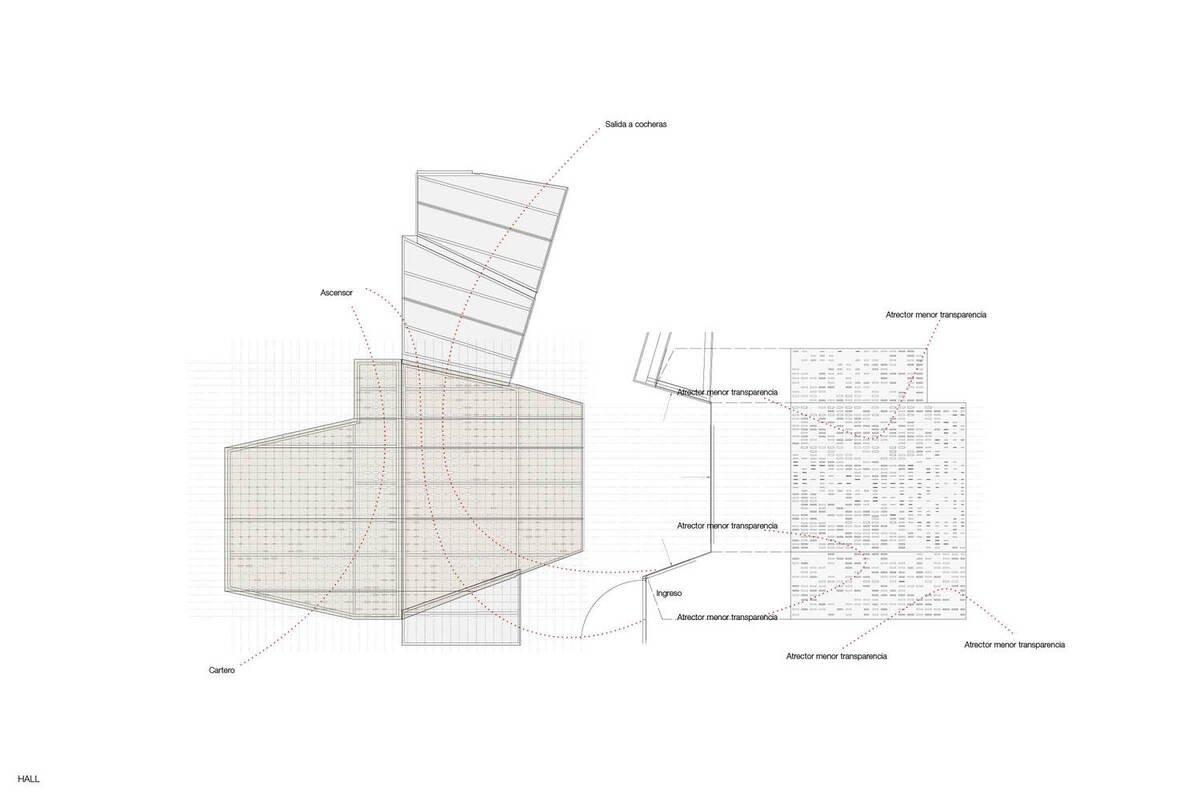

大厅平面图

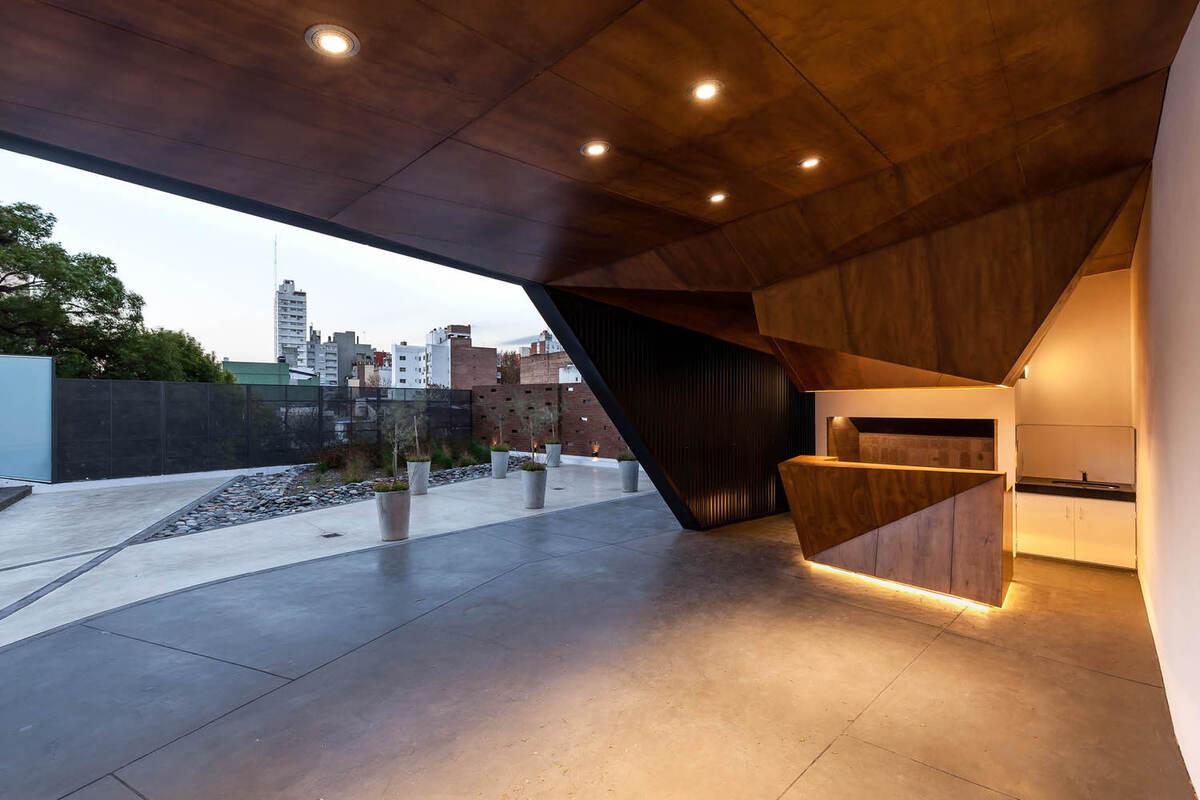

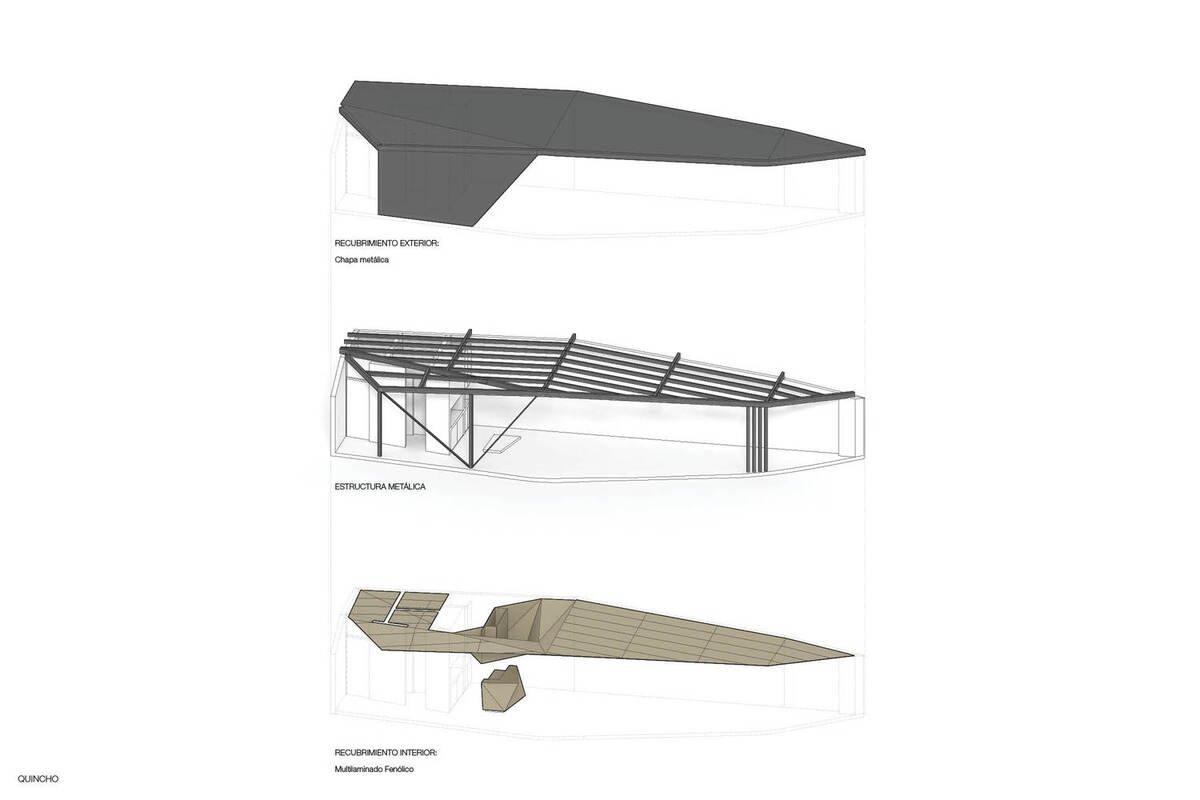

烧烤餐厅细节

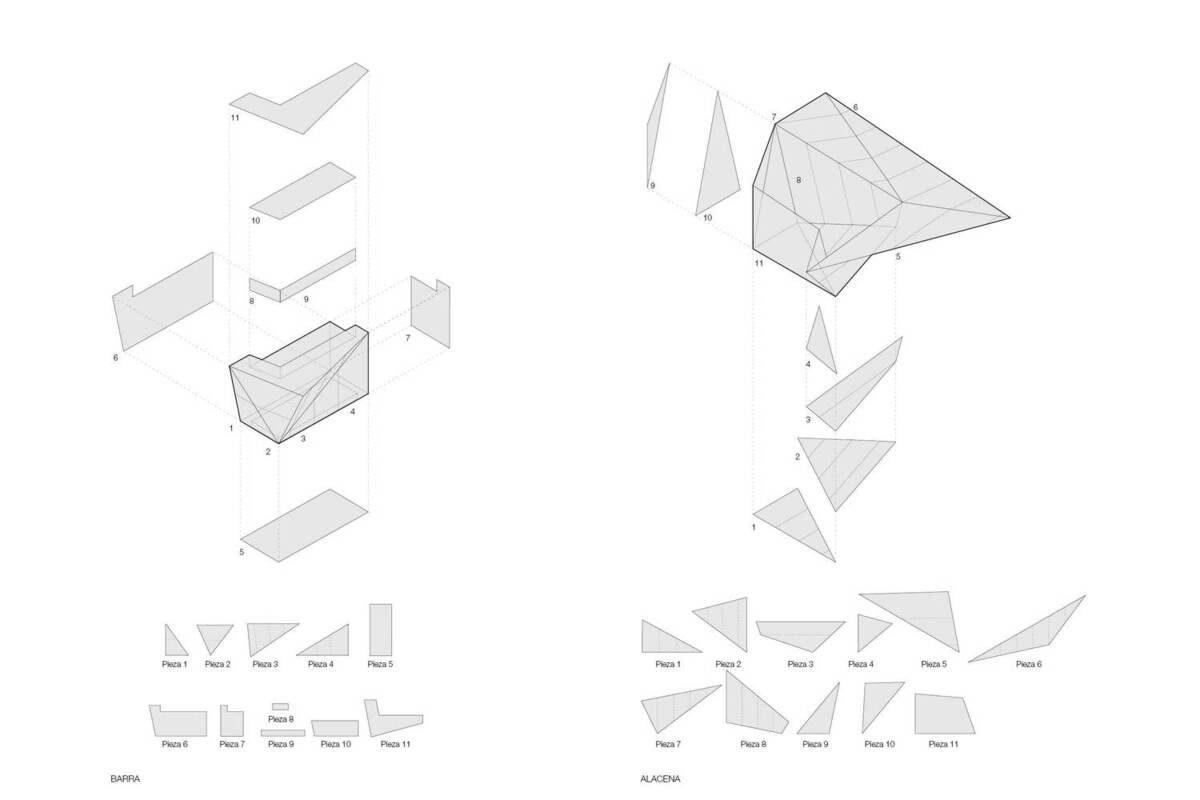

酒吧柜细节图

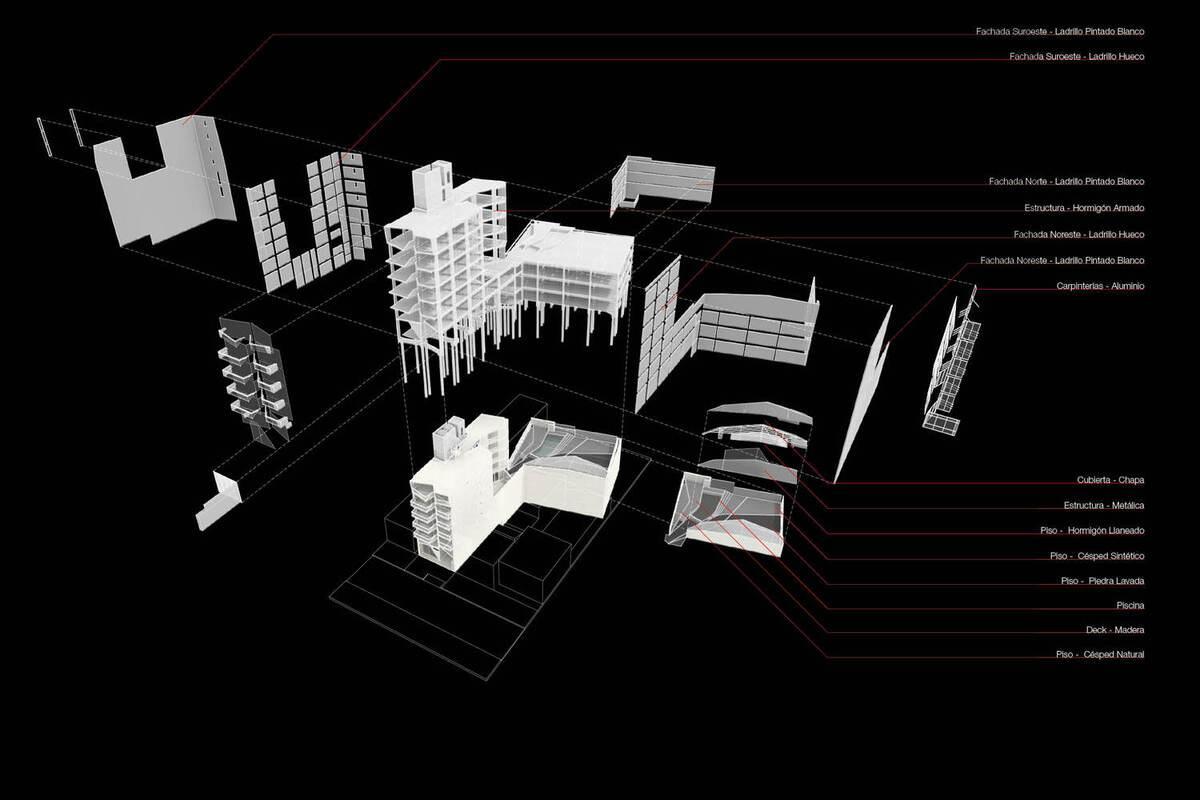

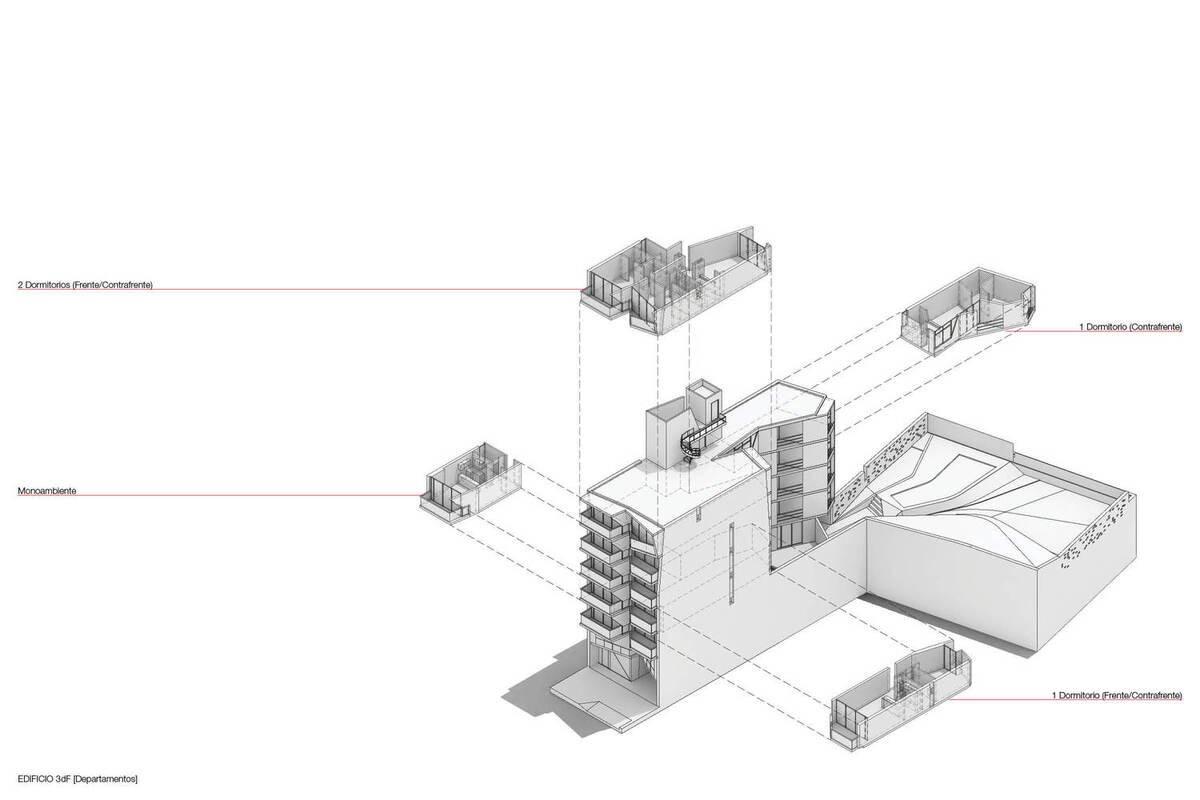

爆炸式3D示意图

项目信息

建筑设计:Marcelo Mirani, Matías Imbern

项目区位:阿根廷,圣达菲,罗萨里奥

设计团队:Andrés Acosta, Manuel Bianchi, Julio Casaccia, Eduardo Dipré, Federico Iocco, Agustín Ramonda

项目团队:2017

咨询人:Julio Mirani
