建筑抄绘丨崖门游艇会所

筑梦设计 筑梦设计

作者:嘉庆学长 小竹
原文链接

本次抄绘的视频

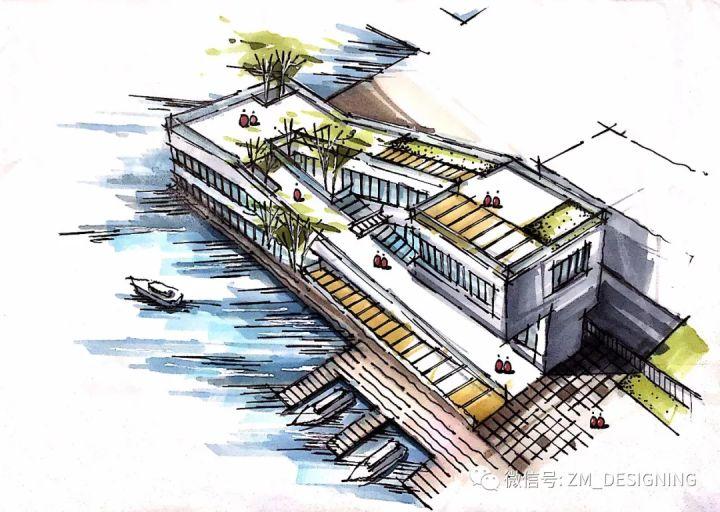

小编为大家精心准备了良心建筑抄绘!!

带泥萌重新解读崖门游艇会所~~~

一、项目概述

设计机构:殊舍建筑

项目地点:广州新会区

建筑面积:5050㎡

简介:本项目位于广州新会区崖门镇海边一个狭长地块,地块长64米,宽19米,两面临海,一边紧贴工业用地,只有西面有一条马路通往基地内,地块狭长用地紧张。

二、场地布局

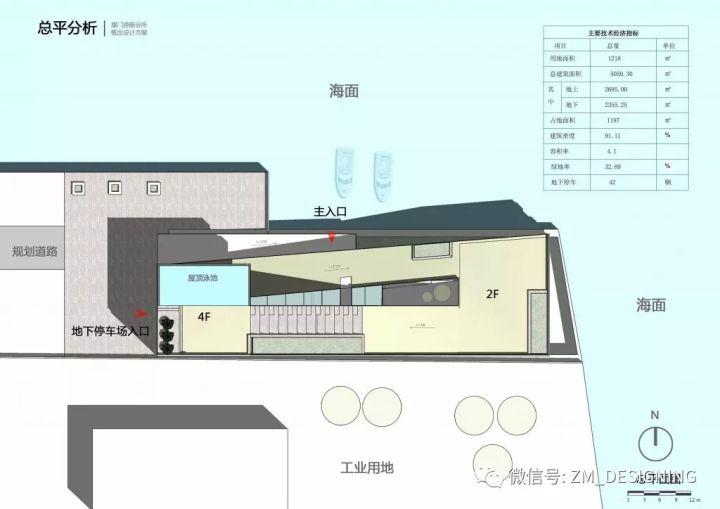

1.总平面图

1. 基地位于海边的一个狭长地块,地块长64米,宽19米,两面临海,一边紧贴工业用地,只有西面有一条马路通往基地内,地块狭长且用地紧张。(如何处理好场地、广场、景观、流线及主次入口等要求?)

2.要求的建筑功能面积超过6000㎡,对于总用地面积只有1200㎡的基地确实有些紧张。(如何处理面积紧张的问题并能形成为水景的渗透?)

3.基地两面的水体景观紧贴场地,为绝佳风景界面。(如何去呼应景观界面?)

二、应对策略

1.应对紧张用地策略

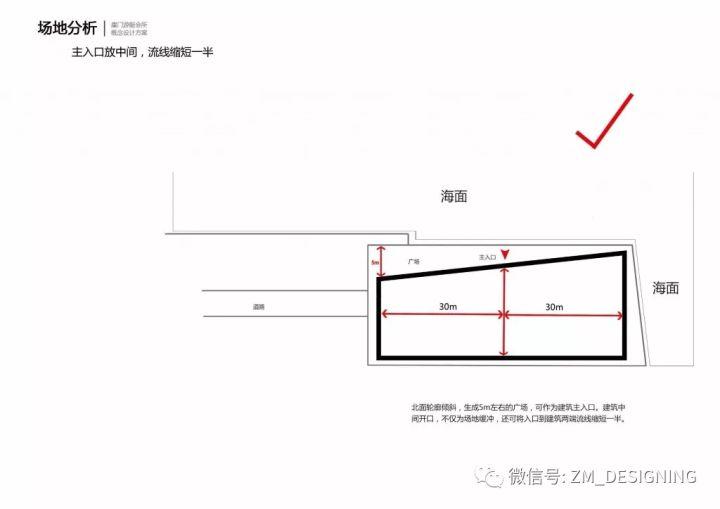

a.  建筑师将建筑北侧(较长临海一面)轮廓线向西南方向倾斜,生成5m左右的小广场作为基地主要出入口(斜向切割,巧妙营造入口广场和入口庭院,自然引导到主入口)

b.  在建筑北侧中部开设通往首层的主入口。(不仅为场地做缓冲,还将首层主入口到建筑东西两侧的流线缩短一半)

c.  始于基地出入口做了坡道式覆土上人屋面,垂直方向空间架空处理。(缓解了基地被建筑占用之后的紧张局面,同时上空形体架空轻盈,化解紧张氛围)

2.应对功能要求策略

a.  为了压缩建筑尺度感和满足功能要求。将建筑部分的内部功能置于地下。

b.  将建筑形体处理为与基地融合性很好的坡道覆土式,赋予覆土屋面一定的功能。

3.应对景观视线策略

a.  路径始于入口小广场以及坡道式覆土上人屋面,结合两个节点观景平台空间。(路径:以线带点的迎合景观策略);

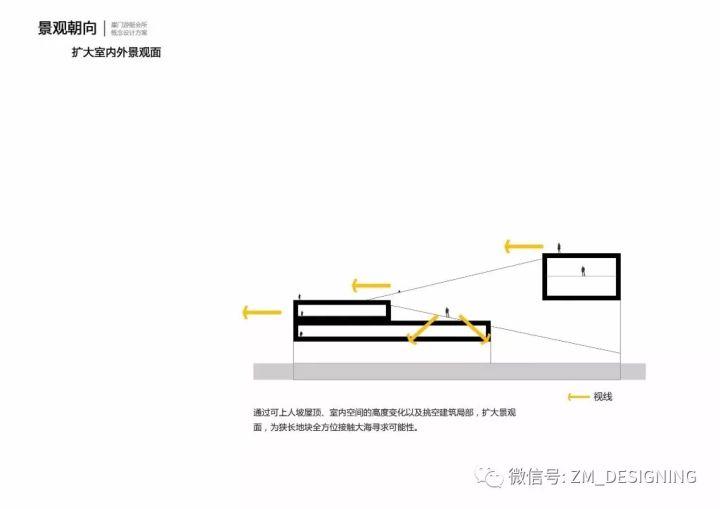

b.  建筑体块面向海景的跌落式处理方式和大片玻璃窗;(立面:大面积虚空间,增加景观的通透性和渗透性。如果加入部分精致的灰空间则更完美。)

三、平面解读

在狭长且只有一面具有设置交通出入口的条件下,我们合理布局建筑平面形状,改变出入口位置,不但让交通流线缩短一半,且形成了地面广场和室内两个小庭院的意想不到的空间。

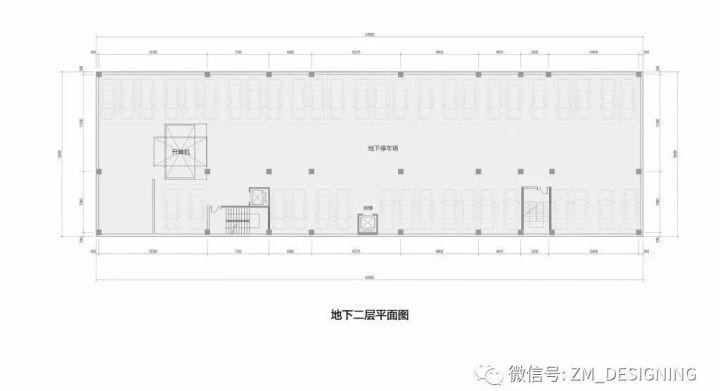

建筑地下二层除了必要的垂直交通空间之外,其余为停车场,驶入基地西侧的车辆通过升降机被运至地下二层。首层并没有开后勤入口,而是通过一层的货梯晕倒地下一层的储藏间。

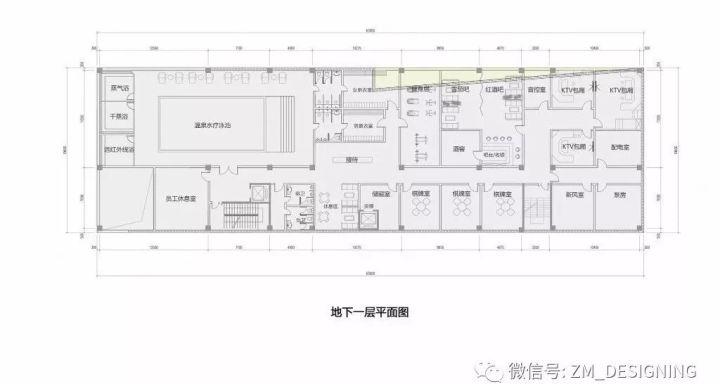

温泉水疗区,通过大空间将一层的起坡的空间巧妙利用,并且游泳区、更衣室、沐浴室的干湿分区和流线也是可以学习。其他空间例如酒吧、酒窖、KTV、棋牌室,通过半地下设计以及庭院间接采光满足室内需要。

此次平面抄绘的重点在于地上层平面与屋顶景观步道的结合。

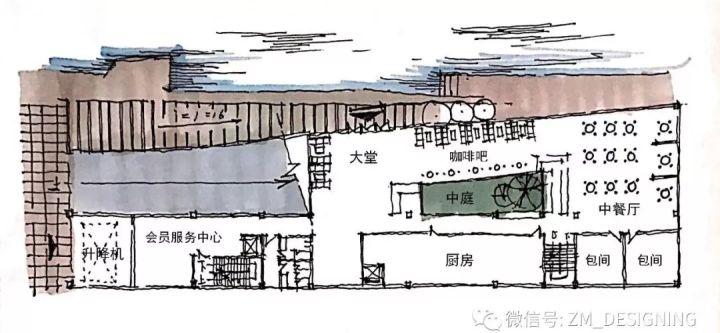

一层平面图中接待中餐厅区,沿湖面都是比较开敞的空间(咖啡厅、中餐厅),服务区与餐厅区分别位于门厅的两侧。交通空间与卫生间整合到这一层的服务空间,需要注意的是,交通空间的引导性不强,与门厅联系相对来说较差。

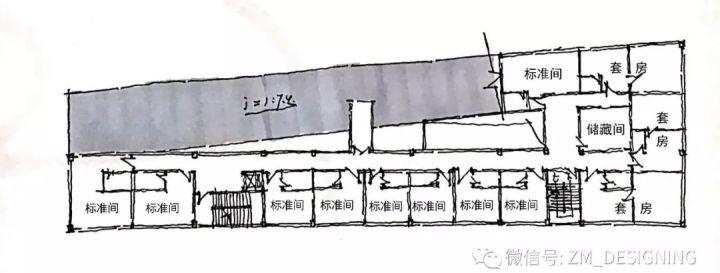

二层平面图中的休息住宿区:通过标准间与客房将二层空间划分,结合外部坡道进入二层的廊道,住宿区的人既可以作为出入口,也可以作为观景坡道。

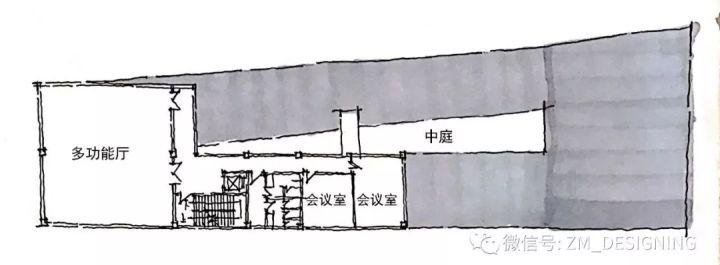

三层平面图中的商务会议区:多功能厅与会议室。(一般来说,大空间需要两个疏散楼梯。)

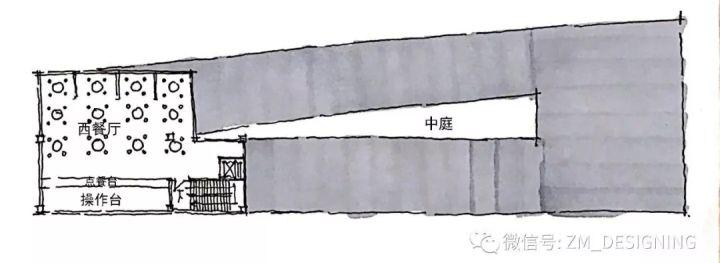

四层主要是西餐厅结合屋顶的观景平台,平台前的缓和台阶作为登高观景的过渡空间。

屋面随机设置几处节点花池,也为登高增加一些趣味体验。

四、抄绘重点

1.从场地出发分析的策略

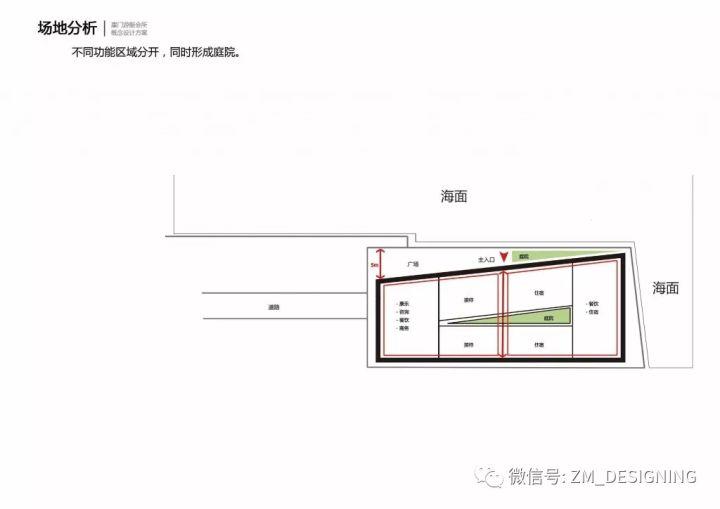

基地只有西侧可以开入口,然而将西侧开建筑主入口,必然会引起建筑内部的流线拉长,门厅的作用会降低。而建筑师通过建筑体块切角改变入口,置入多层次的内庭院划分空间。

2.功能分区的意识

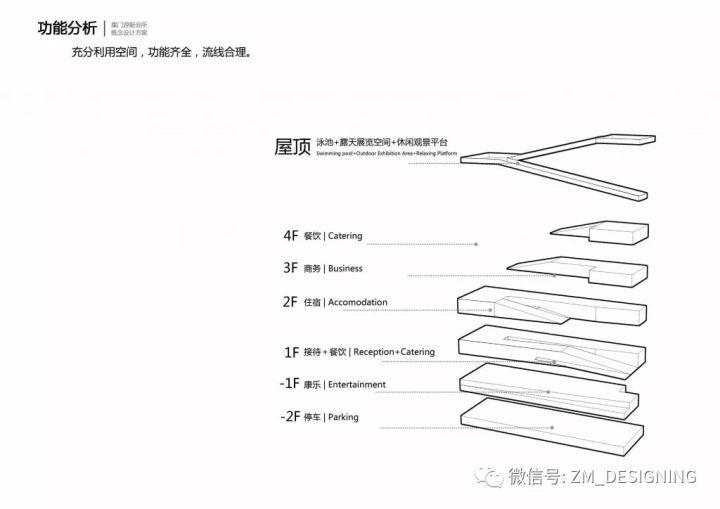

通过垂直分区与地下服务空间的利用,整个建筑在用地面积很紧张的情况下依然可以做好功能分区。

要在这么紧张的地块内解决娱乐、休闲、会议、住宿、餐饮、展览等多个功能,建筑密度和建筑高度非常高(做到8层),形态与海边休闲会所性质不太符合。所以我们把建筑的屋顶也纳入了我们建筑功能空间组成部分,可以从地面或者建筑内部达到屋顶空间,满足休闲和展览的功能。

3.对水面的呼应与对景观坡道的实现

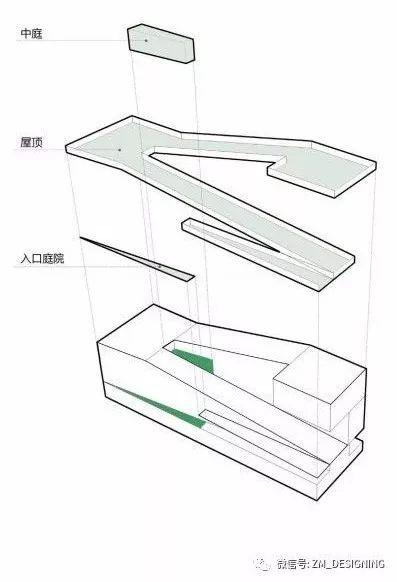

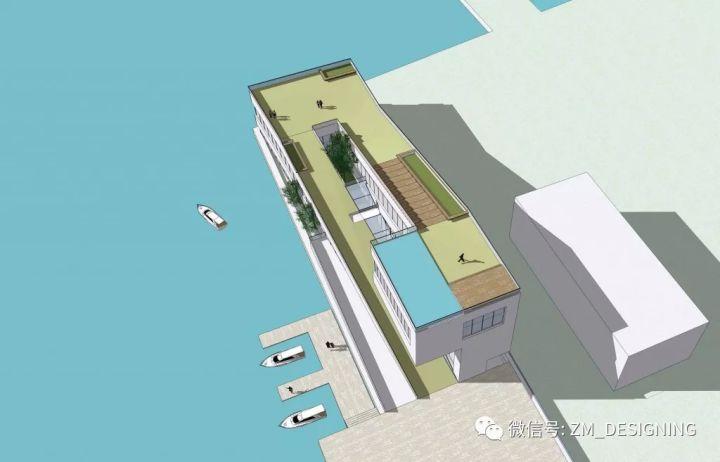

首先通过屋顶的景观坡道的设置扩大的景观面;内部庭院、入口庭院的设置,增加了庭院的层次;在坡道上,考虑视线上的对话,在不同层高的平面上存在停留空间。

建筑设计记录这一个设计的成长,而我们对一个个建筑进行分析的同时也在与他们的设计理念、想法走的更近。与智者同行。

会所的介绍就到这里啦~~~
