我能想到最浪漫的事莫过于和你在这里洗个澡!

TransAxis TransAxis

作者:ZY
原文链接

精彩大图镇楼!

大家好呀!在文章的开头小编激动地发现我们公众号平台的粉丝已经突破了1W了,在这里多谢各位粉丝迷妹迷弟的捧场支持哈~

自上次的《足球场之燃》推出后,毕设系列拉开了帷幕~ 毕设的一大有趣之处就在于可选择的课题之多,且不同课题的侧重点和特点不同, 有趣的方案也各有各的有趣;其次也莫过于没有了平常设计课考察成绩的压力,所以适当的放飞自己也是及其不错的感受呢~

今天要给大家介绍的是去年参加八校联合毕设的作品(通过这个作业认识了来自全国各个学校的小伙伴,见识了各校不同的风格,实在是大开眼界~),作者为我们描绘出一幅冰天雪地里浴场冒出腾腾热气的景象,利用工业建筑改造之后的空间奇特而又静谧,不管是日常去惯了浴场还是没怎么接触过浴场的同学,欢迎你们来到独特的筒浴!

课题名称:重温铁西——工业基因改编与活化

基地位置:沈阳铁西

课题时间:15周

指导老师:LXN,MWL

下面介绍一下我们的“小卤猪”工作室:

我们来自同济13级实验班,目前都在同济继续读研,即将奔赴美西意读双学位(都是单身哦),希望未来真的能有一个小工作室,不熬夜、不通宵,一切开心就好~

1

基地调研

课题选址位于沈阳铁西区,那曾经是中国最重要的重工业园区。然而随着产业转型,铁西目前呈现荒废的状态。政府有做过相关规划,希望利用工业遗产发展艺术文化产业,然而这并不成功。目前修好的铸造博物馆,访客也就只有我们...由此可见,并不是所有的地方都有底气发展艺术文化产业的。

铁西总规划与卫工明渠鸟瞰

如何通过设计使得这些工业基因重焕生机,如何给铁西再次带来活力成了本次课题的主题!

铁西区484平方公里,任务书并没有任何面积、功能的要求,也就是说在这484平方公里中,想做什么就做什么。调研时间只有三天,前两天去参观了三个景点,最后一天是调研汇报。从未见过如此开放的任务书和如此简单的调研,我们一拍即合翘掉汇报,在铁西徒步暴走。我们沿着铁西的主河卫公明渠走了一下午,越走心里越荒凉。

历史铁西

回去后我们翻阅了大量的文献和影片,最终得出的结论是:铁西区的现状是设计无力的。

工业时代的结束意味着一代人生活方式乃至信仰的崩塌,曾经拥有无尚光荣的一批人突然间什么也没有了,他们社会被抛弃了。他们迷惘、失路,或待业在家,或是干起粗重的体力活,或是偷东西,或是拖着受工伤的残躯被凌辱。当一个人把自己最宝贵的东西献给了信仰以后,信仰却背叛了和他,那他还能相信什么呢?他的子孙又该何去何从呢?这里推荐一席442期贾行家演讲《我说我们东北,失落的人、绝望的人太多了》,你会明白那一段扭曲的历史有多么可怕。这也就解释了为什么铁西如今精神缺失,人口大量流失,城市毫无生气。政府想要产业转型,然而并不知道能如何。

工业生产

工人生活 & 工人大量失业

工厂拆毁

我们沿着卫公明渠走的那一个下午非常震惊,人烟稀少的铁西竟然大量建起了房地产。可怕的是拆除工厂后,那些建起的高楼并没有人居住。没有人气的街道上唯一能见到的人是那些发万科传单的。是的,铁西需要产业转型,需要引进新的人群,然而这绝不是城市设计能解决的问题。在这种场地上做城市设计,要么套路,要么开脑洞飞起来,这都违背了我们用设计解决实际问题的初衷,我们并不认为这样的训练有意义。庆幸的是我们三个人想法特别相似,马上统一意见直接跳过城市设计,主要做建筑设计。

拆毁的工厂与无人居住的万科地产

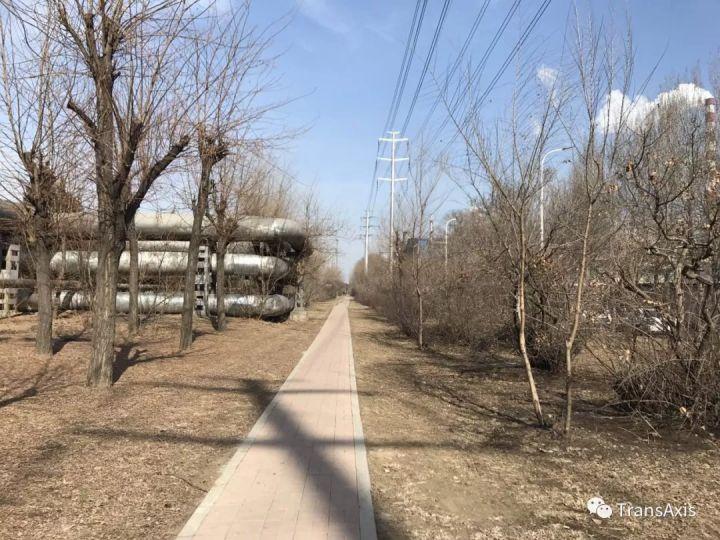

荒凉的城市公共空间

2

城市设计

最终我们选址在卫公明渠旁,小鲁做了二人转剧场,我做了浴场,小雅做了酒店,号称铁西玩乐一日游。至于具体城市设计做了什么,分析什么的,全是为了汇报瞎扯的。就请不要关注我们的城市设计了,我们三个的建筑单体都做得很好的!

城市设计轴测图

城市设计总平面图

3

建筑设计

1. 氛围与感知

我们最后选择了氛围路线。一直以来我做设计的原则有三个:

(1)关系。Kk老师曾说过:“设计就是解决各种关系”。这句话即使很多年过去了,我都记得。设计即从场地出发,解决各种错综复杂的关系;

(2)使用。这也正是建筑于我最有魅力的地方,一旦去思考人们怎样去使用设计,如何去生活,就会出现很多振奋人心的点,这个时候的建筑是活着的。我想每个喜欢建筑的人都是热爱生活的人;

(3)气质和氛围。这一点应该是基本功,任何一个打动人的设计都有自己独特的气质。没有气质,就是平庸。如何实现气质,就考验设计者空间、形式、材质、细部的操作能力了。

但是自己选的题再难做也要做啊,要不然怎么毕业呢?前两个原则都pass掉,那就只能不要场地了,大家玩high起来啊!做不了城市里的集合住宅,那就做雪山里的独栋别墅,幻想自己是卒姆托,氛围啊、感知啊、气质啊,都通通来吧!

于是就调动自己全身的感知,让每一个细胞都去感受,去想象那些画面:雪上松软的质感、冷风吹过皮肤、耸立着的却静默的烟囱、荒芜的街道、澡堂里升腾的烟气、对话的工人。然后确定了建筑的功能:浴场!理由有二:洗浴是铁西传统的公共活动,到现在也有很多洗浴中心;二是单纯因为这个功能做起来氛围好。

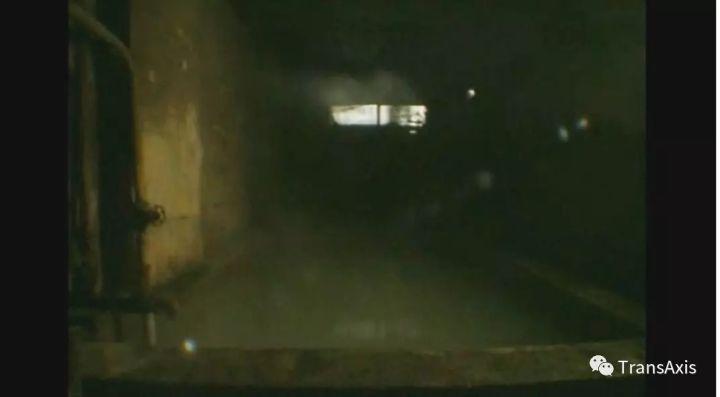

工人洗浴

2. 场地分析

我的场地在两个冷却塔被炸毁后剩下的10M大坑,目前荒草丛生。对面是小鲁同学的水上剧场,旁边是小雅同学的酒店,一方面要为他们提供人流疏散的地方,另一方面要为他们提供景观面。小鲁的剧场概念是风雪展望台,因而我要实现雪景景观。

工业遗迹

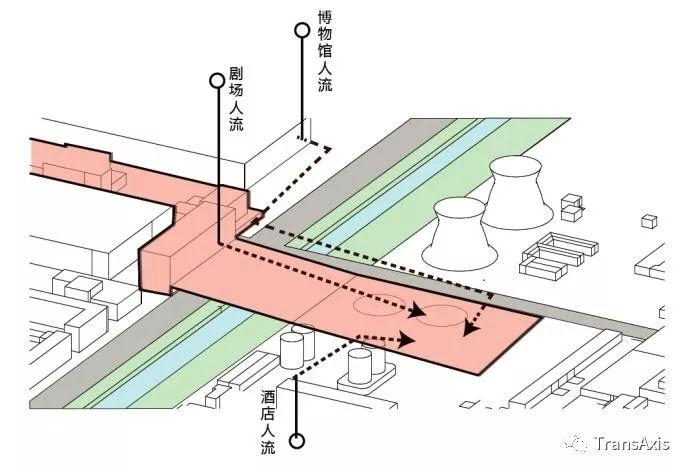

浴场与小组成员的剧场、酒店流线分析

浴场与小组成员的剧场、酒店视线分析

3. 概念宣言

冷却塔是工业时代的标志。外表上呈现双曲线,其高大的体量会让人瞬间产生敬畏之心;

而一进入内部塔内部,能感受到强烈的张力,这是一个非常独特的空间,是工业建筑特有的力量。冷却塔底部常年会喷冷凝水,历史上有居民夏日在这里游泳。

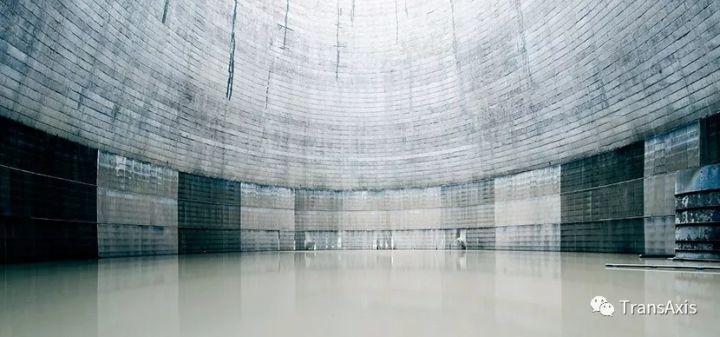

冷却塔内部充满张力的空间

然而随着时代的巨变,工厂倒闭,一个个冷凝塔被炸毁。如今,只剩下长满荒草的基坑。那荒丛的状态是沉痛历史的述说者,它讲述着时代转折的失落、信仰的崩溃。我想每一个看到这些的人都会去想:如今光鲜的自己是否也会有朝一日从无尚光荣到一无所有?是否还会有下一个时代转折的牺牲者?那么自己究竟该何去何从?

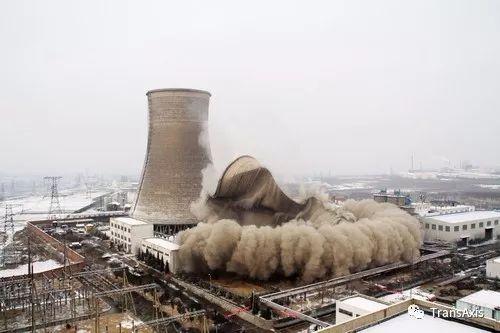

冷却塔被炸毁,工业时代的结束

荒丛的状态,历史的见证者至此我的概念产生:一方面希望人们去体验冷凝塔内部充满张力的空间,去感受工业建筑的宏大,找回丢失的崇敬;另一方面,希望有更多的人了解这段沉痛的历史,从历史中反思自己。最后一点即是氛围的实现:在寒冷的东北,温暖的浴池,弥散的烟气,冷与热的交替......

冷却塔的氛围

4. 策略

地下浴场与形态生成

开始做方案第一天,这个方案就基本成型了...写这篇文章时我极力回忆当时的思考过程和有启发的案例,但真实情况真的是就那么一瞬间拍拍脑袋就想出来了,灵感说来就来我也没办法。Kk老师催方案的时候曾说过:“想的出来一下子就想出来了,想不出来就是想不出来。”真真是极有道理的。

脑内的思路大概是这样:首先我想到的是把浴场埋入地下。一是原场地本来就剩两个10m大坑,二是场地需要成为一个能够疏散的广场,在地面上并不能有太大的体量。放一下找到的一个地下浴场案例,地面也是作为公共广场,证明这种操作是非常可行的。

参考案例

于是,我先把场地上原来的两个坑挖通了

在以前坑的基础上继续挖

接下来实现体验冷却塔筒形空间的概念。本来两个坑一个男浴一个女浴挺好的,然而原来冷却塔的尺度太大,几千个人欢聚在同一个浴池的场景总让我觉得很猥琐。我想干脆就放很多缩小版的筒吧,一个筒一个浴池,连在一起,连绵的浴池,偶尔还有个私密小角落多好啊

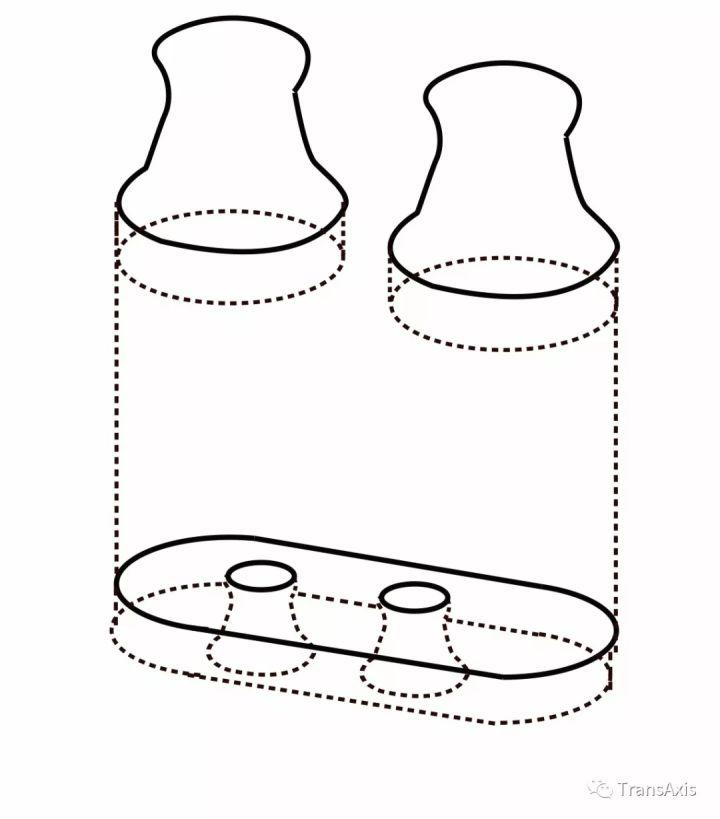

筒形缩小,下埋

那个时候非常崇拜伊东,很喜欢他的作品里结构和空间的统一性。最喜欢的莫过于多摩美术大学图书馆了,流动着的精妙空间由纤细的连续拱组成;同时我还有一个很喜欢的建筑师——石上纯也,不管是对神奈川工科大学KAIT工房里树林的感受还是洞窟餐厅里洞穴的感受,这些作品乍一看是奇特的形式,其实它的结构、空间、形式是统一在一个逻辑下面的,它们相互作用,强有力地凸现了最初的概念和氛围,使之带来超越普通框架结构的感受。石上纯也本身就精通结构设计,他的形式都是精密结构计算下的产物。

我曾经和东工大的同学有过联合设计,他们从大一到大三都会学习设计、结构、设备,大四才会开始分专业。然而国内的建筑教育里设计和结构一直是脱节的,所以很多方案会从平面生成,一旦说到形式,很可能就是强做形式强塞功能,很少会去思考空间、结构、形态之间的关系。

在这次设计中,我希望空间、结构、形式是统一的整体,没有哪部分是多余的,没有哪里是生硬强加的。一眼看上去,这个空间就该是这个结构的,这个结构就该是这个形式的。

基于这个想法,使用空间的筒也成为了结构主体,它们连续起来,最终是一个壳体结构。在地面层是连绵的雪景广场,地下层是连续的浴池。

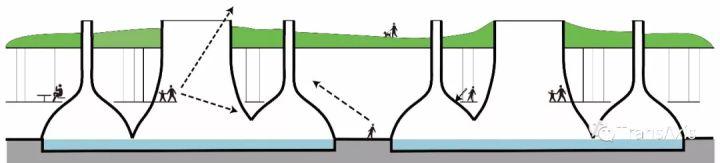

地面上连续起伏的雪景广场,地下连续的洗浴空间,洗浴时可以感知到的荒丛状态

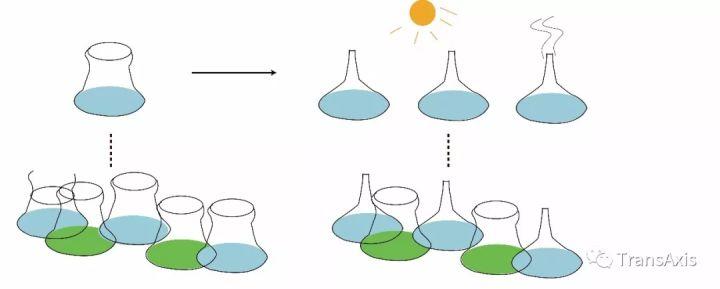

到这里这个方案已经有了两种气质:地面层寒冷的雪景和地下层温暖的浴池。因而它们之间该如何发生关系就非常重要!如果一个平层把两部分隔断就太无趣了,我希望两者之间能够互相感受:雪景广场上的人能感受到地下浴池的热气,从而被吸引;浴池里的人能感受到上空飘扬的雪花,感受到所在的场地。然而罐子实际有用的位置只有下部分的浴池,上部分都是浪费的。因而我想到把罐子上部分给缩小,缩小成柱子,这样留出的空间可以放入休闲功能。然后保留其中的两个筒,使之呈现以前荒丛的状态。别问我怎么想出来的,也没什么案例参考,就是拍脑袋想出来的,一秒钟!

筒向上缩减成柱子,筒为结构,既满足空间利用,又满足采光

流线

非常难过的是很多浴场经典案例都是男!女!混!浴!例如卒姆托的温泉浴场,这类案例的流线就没有参考意义了,更难过的是资料集里面根本没有专门篇章讲浴场建筑的...

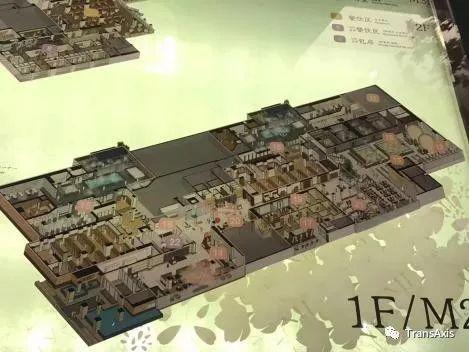

于是我只能专程去泡了几次澡,还在某著名浴场里get到了轴测图。然后又问了一个经常去泡澡的男性小伙伴,让他给我画了一张男浴流程图。

大致的流程:进门放鞋换钥匙——进入男女更衣室——泡澡——穿衣服——吃饭、 spa、躺尸。除了首尾的两个动作是男女混合的,其他都是分开了。

最初的方案把大厅放在了负一层中间,男女分别进入左右的两个电梯,下到负二层。

第一轮负一层平面

到负二层更衣洗浴了之后,人们再乘电梯到负一层吃饭休息。然而,M学姐看方案的时候问了一个问题:“穿着浴衣的人和穿着常服的人在电梯里遇到了不会很尴尬?”

第一轮负二层平面

然后就有了第二轮方案。我把大厅搬到了负二层,人们要乘电梯从地面层下两层到中间的大厅,然和分别向左向右进入男女更衣室和浴池。泡完澡更衣后乘坐更衣室里的电梯上负一层休息、吃饭、spa。

第二轮负一层平面

第二轮负二层平面

至此大的功能流线确定,接下来就是痛苦的细化过程。

空间、平面、结构的集体深化

这个方案前期定的非常快,然而这并没有使今后的过程更轻松。深化的过程非常痛苦,因为形体的特殊,平面布局和形体相互作用、关系密切,我不得不同时开着两层平面、SU模型、Cad形体控制线,同时修改,而且我不会rhino!!!!大致的过程:Cad里先画剖面,确定形体的控制线——Su里建模、摆放体块——Su导出平面,Cad里排平面,发现摆放位置不合适——改Su模型、发现剖面不合适——改Cad控制线——整个过程完整地体验了一把人肉参数化。据说用rhino插件可以非常方便的直接推拉形体,然而我试了一下,没学会?????(小编画外音:论学习Rhino的重要性啊骚年们,一个能同时囊括画cad与建模修改以及编程优化的集大成软件,来了解一下~)

工作中的Cad,看着这些线我自己都晕

魔性的Su建模....

最初筒的形状是模仿冷却塔双曲线的造型,然而这使得筒的交接部分很容易碰头。

于是我改变了筒的曲率。然而两层一比一的比例使得空间很均质,并不优美。楼板和筒之间无用的空间太多。

无用空间太多,空间太均质

重新调整了两层高度的比例,使浴池空间更圆润,类似烟囱林立的二层空间更加高耸,无用空间也更少。然而这样浴池空间的高度就不够了。

重新调整比例,使上层更高耸,下层更圆润,但浴池空间太矮最后我又升高了浴池空间,冒出楼板的地方与家具结合。

升高浴池部分,冒出楼板的部分与家具结合。但楼板对罐子横向切割严重,罐子形体不完整

这个时候出现了一个很困扰自己的问题:中间的楼板到底是什么样的存在?它好像把形体给纵向切割了,它的出现界定了很多含混的空间。一想到要把楼板和形体浇筑在一起我就很痛苦。突然在某一天一拍脑袋,啊,干脆把楼板吊起来吧。楼板使用钢网板,所有的家具都使用悬挂金属板,这样楼板就和形体完全脱开了,形成两个系统:厚重的混凝土壳体结构系统和悬挂的轻盈辅助功能系统。人们踩在隐约通透的楼板上,仿佛高空作业的工人,更能产生敬畏之心。

L老师:“你现在要做的就是自己去找结构系的同学问到底可不可行。”我:“.......”

于是我开始骚扰结构系的同学、阿科米星的小伙伴、还有自己的导师...过程虽然充满艰辛,却意外得到了很多其他有趣的做法。

楼板与罐子完全脱开,悬挂起来。楼板采用钢网板,水平向轻盈通透,竖直向厚重,突出罐子形体

为了让人能一瞬间感受到工业建筑的宏大,产生敬畏之心,我想使大厅上下层连通,人从地面层到底下会有强烈的瞬间转换。

人先进入大厅,感受罐子完整的尺度,体验工业时代的宏大

于是,筒的位置又要重新放了...还需要考虑的一个问题是后勤,这种功能空间不能有太多无规律摆放的柱子。最终我选择在一面密集排列罐子,对应的二层上是开放的连续大空间,而另一侧罐子稀疏,对应后勤、餐饮、spa等功能空间。


4

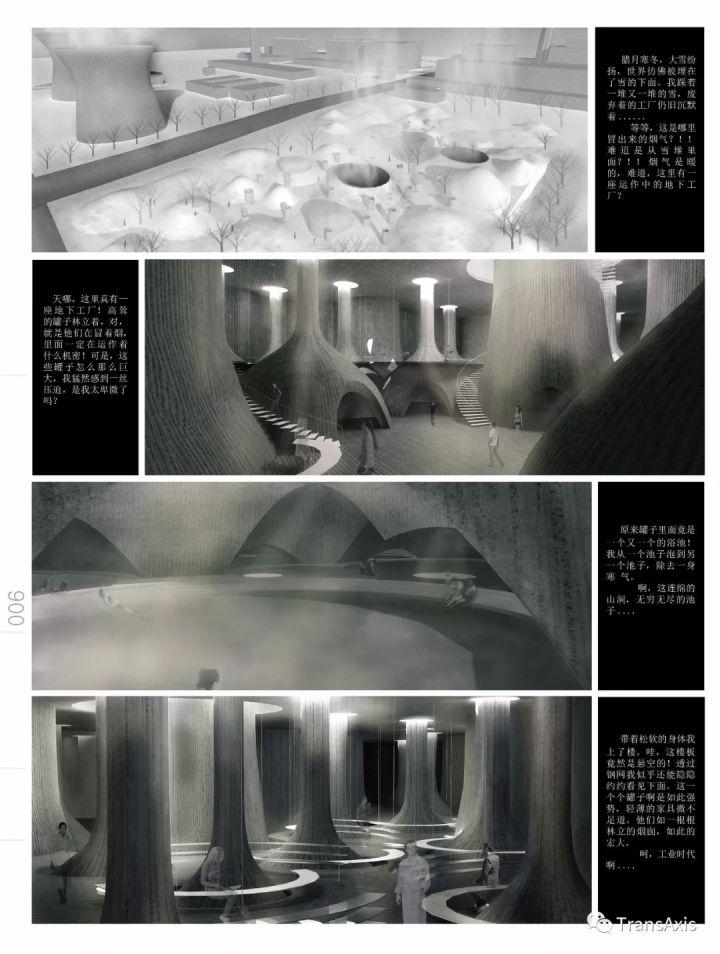

故事

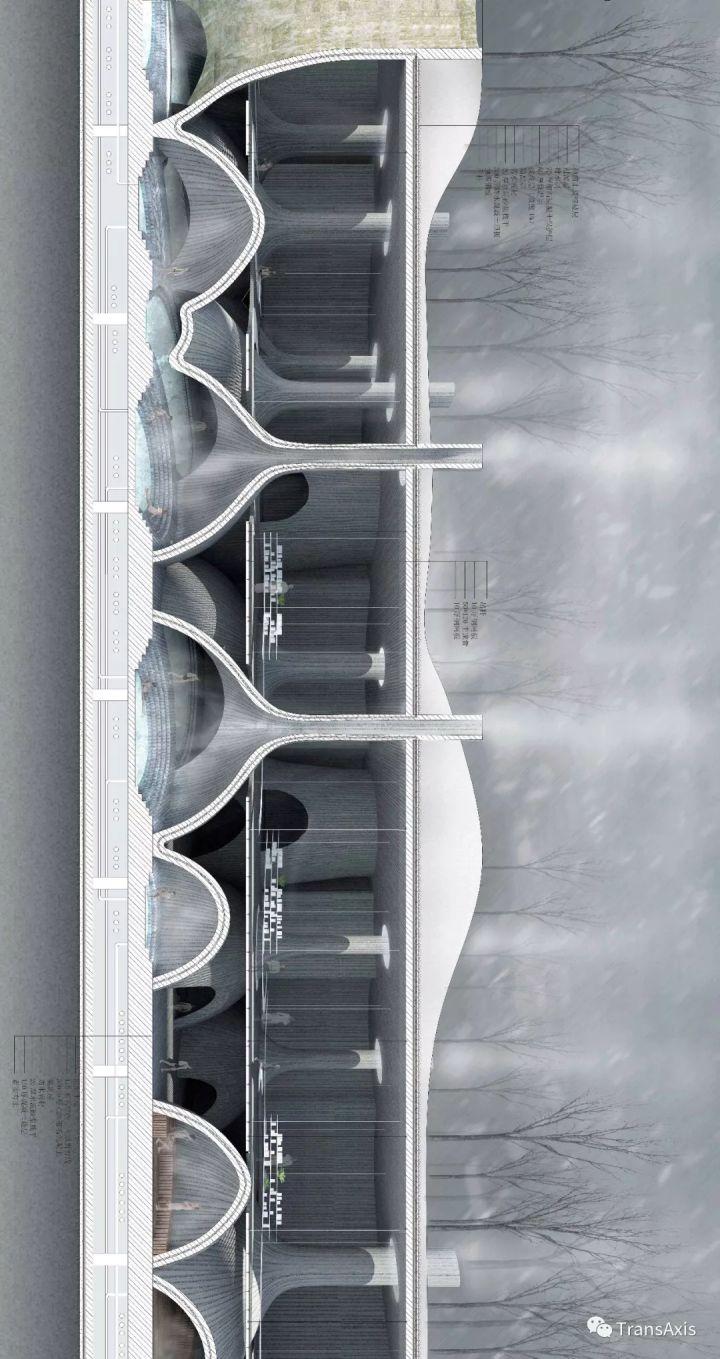

请翻转屏幕90°~感受长图氛围

5

技术图纸

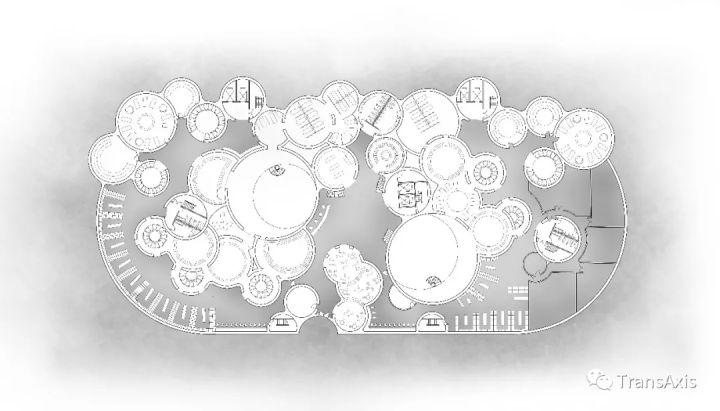

反复调整功能、流线与形式得到的结果

负二层平面图

负一层平面图

地面层平面图

6

感言与总结

八校联合最大的感受是体会到了不同学校的价值观。我能感到TJ是一个非常踏实的学校,这一点在实验班体验的很完全,老师都是非常有经验的实践建筑师,关注建筑本体,解决实际问题,不太会做概念性设计。其实八校之后我一直很低落,我感到自己的所学,所认识的价值观在建筑界是非主流的。我的两个小伙伴设计功力是非常出色的,然而只要在八校评图我们就会被怼的很惨,一回TJ了,评价又很高。很长一段时间我都很迷惘,究竟什么才是好的?或许这就是联合设计的作用吧,不断反思自己。

小编点评:

这个作品当时在毕业设计展览上就极大地吸引了小编的眼球,对于北方同学而言再熟悉不过的公共澡堂洗澡活动可以被针对性地放大,并营造出具有独特体验的空间场所。当人们物质生活比较匮乏或者欠缺的时代,澡堂则是当地人性价比最高的享受性服务设施了。里面也兼顾了人与人之间的社交活动等。在一个相当自由的任务书里,如何找到切入点去解题是非常关键的,正如作者自己在文章中阐述的选择了浴场的理由,一是地域使用需求,二是易出空间氛围,并且结合老工业建筑改造,感觉很好地抓住了关键点呢~ 在这整个过程中,作者采用的手法简洁而有效,不夸张不复杂并带来了独特的氛围,和当地的气候、场景、记忆以及人们的生活息息相关。结合工业建筑特别的空间使之重焕生机,这样的作品在身边也不少见,1933老场坊、艺仓… 如果这样的浴场真的存在,好想去体验一番呢!
