扎哈那个最聪明的沙漠设计是怎么样想出的?

犀流蒯报 犀流蒯报

作者:蒯鼎
原文链接

最近几天,扎哈事务所公布的新项目又刷爆了朋友圈,对,就是那个号称最聪明的沙漠设计的阿卜杜拉国王石油研究中心(KAPSARC)。

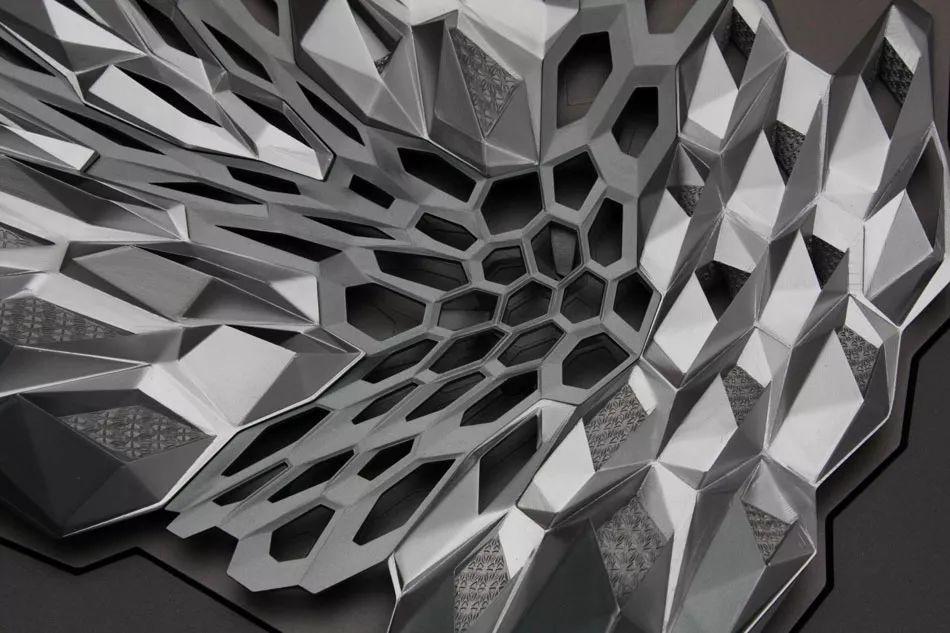

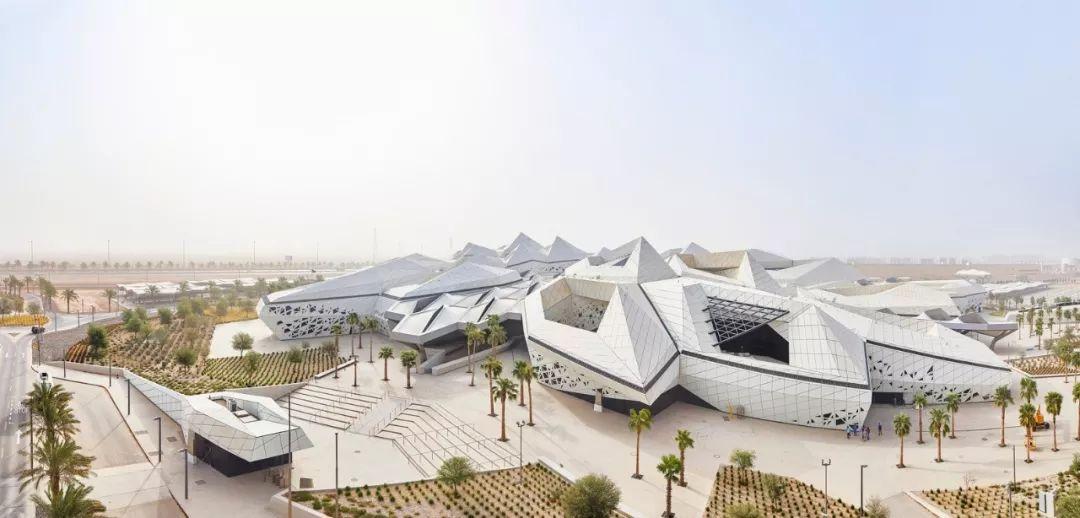

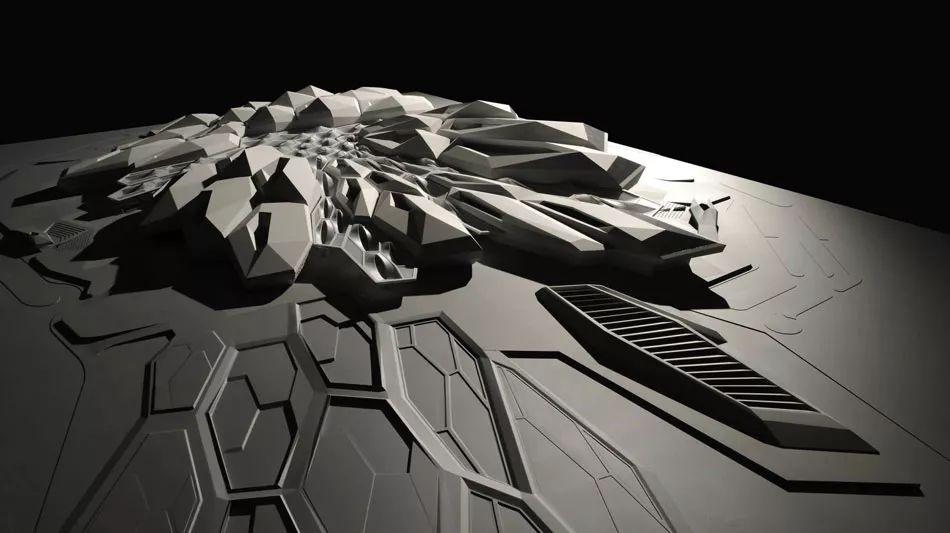

科幻感十足的建筑造型

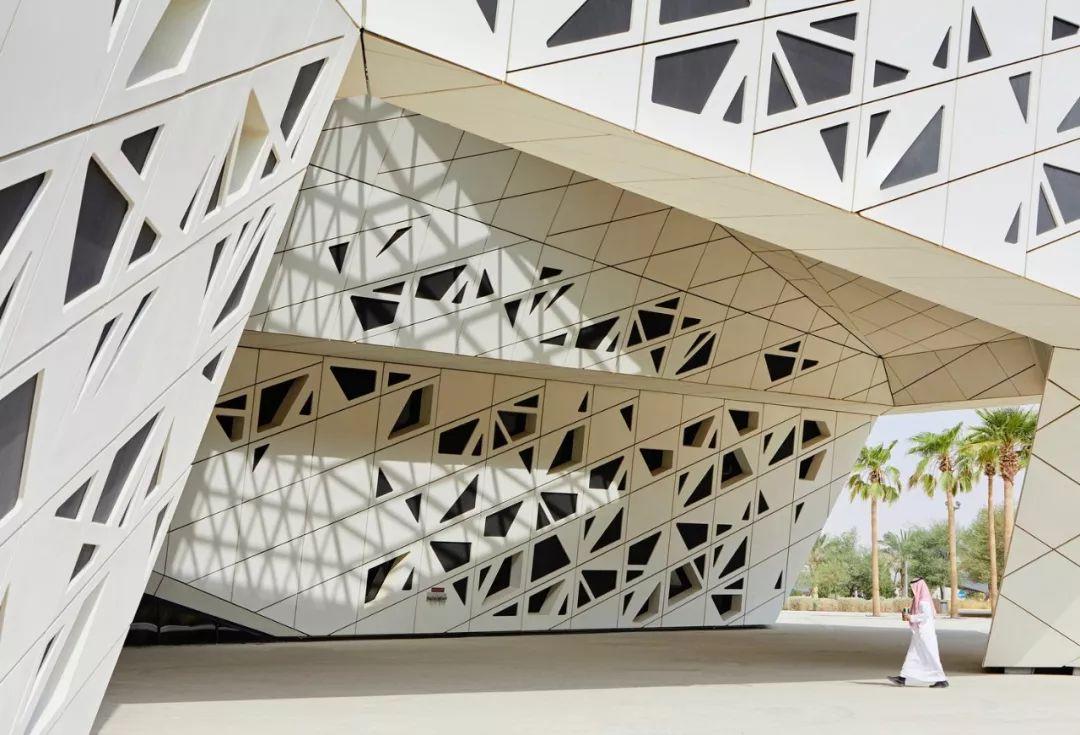

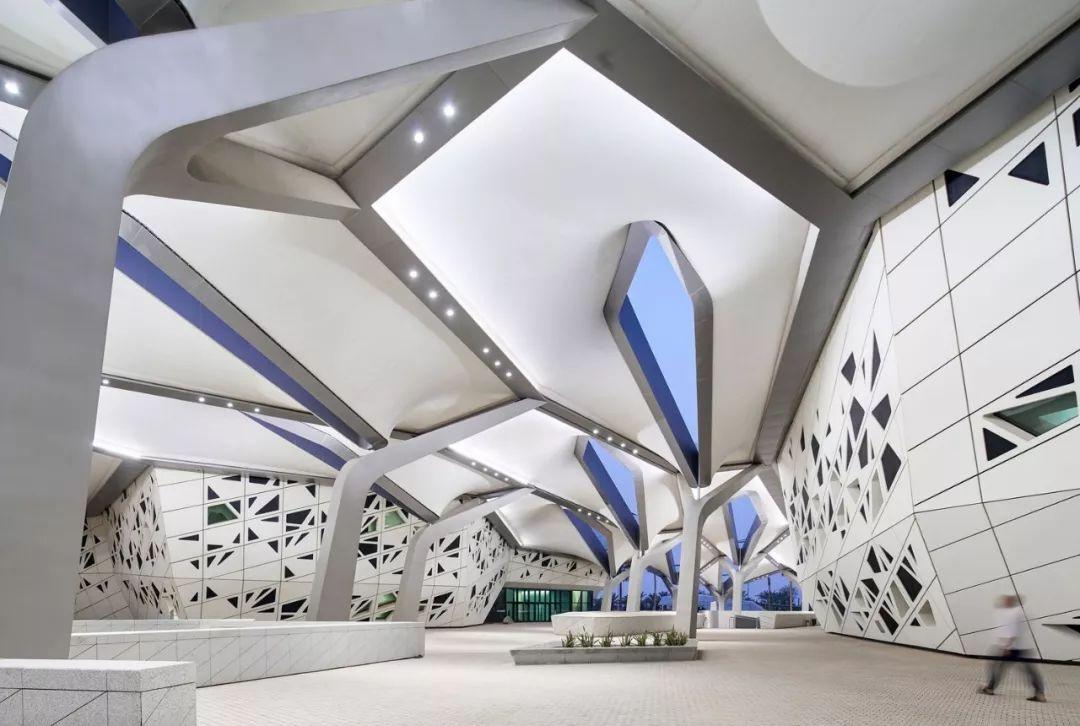

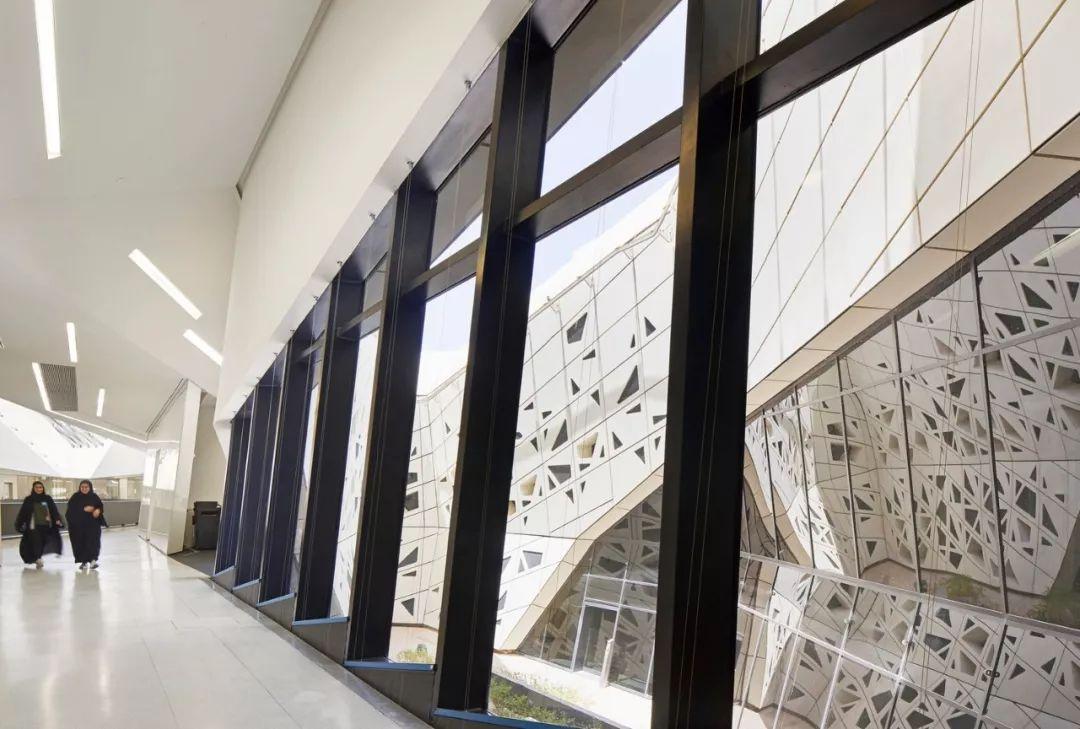

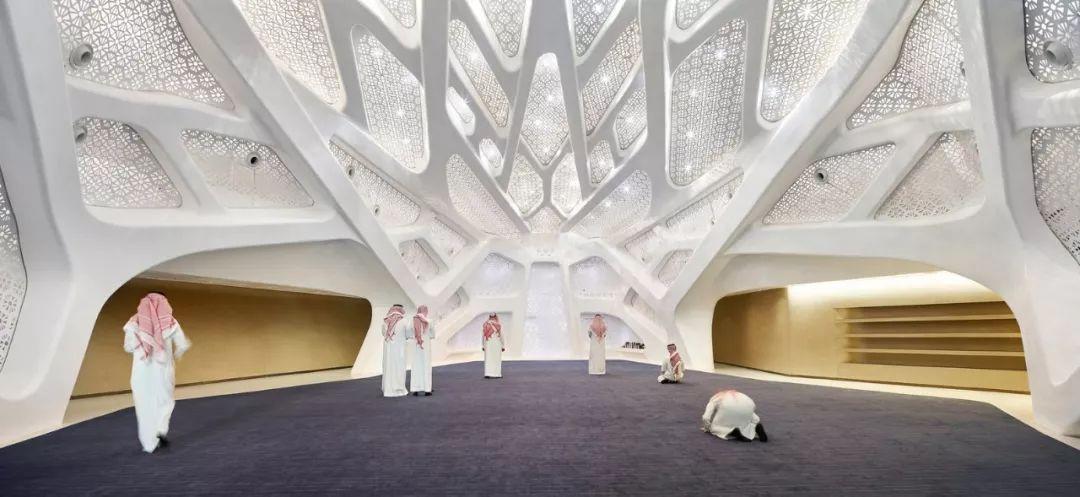

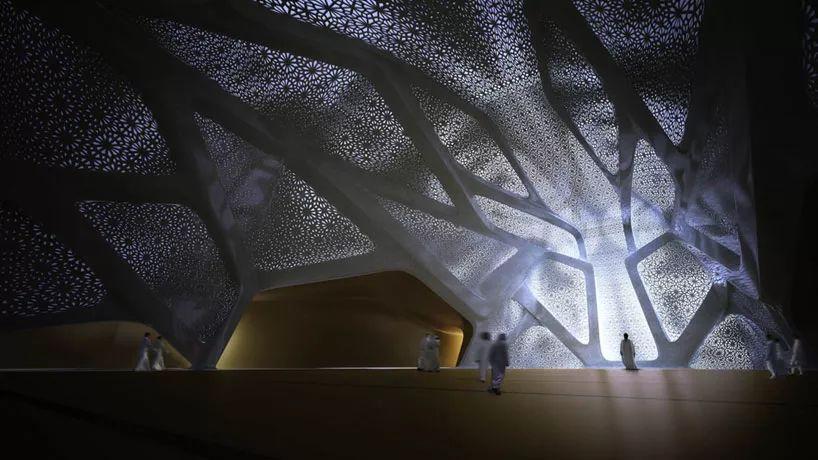

如梦似幻的建筑室内

不愧是改变世界的建筑事务所,改变世界观的设计师。

相信相关的项目图纸,建筑照片各位已经看了很多了,我就直接放在文章最后了,只是,相信很多人都会和我一样,有一个问题会萦绕在心头,那就是:

这么“流啤”的设计是怎么来的?

毕竟扎哈事务所不像BIG那样,会一步一步的拆解自己的创意做成分析图,让大家尤其是甲方都能看懂。zaha他们虽然也会有设计理念,也会做各种分析,但是一般大家都看不到,看到的都是最终惊艳的成品。然后空余下一堆感叹词。

然后苦笑着说着学不来学不来就当看个乐了。其实大家都是地球人,虽然扎哈的设计特别超前,还有专门的理论研究团队,但是落到实际项目上依然不会太出格。只要有钱就没有办不成的事儿(关键就是没钱····)所以我今天的目的就是扒一扒这个项目背后的故事。

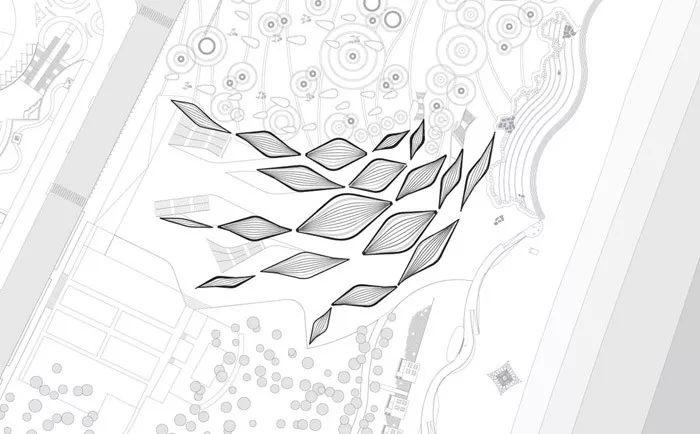

老实说,我看到这个项目第一个想到的就是王振飞的日照游客中心,看总图的话也是那种单原件变形的建筑,不过很明显还是中东的土豪们更有钱。

那么这个时候,如果我们想了解原始的设计意图,就不适合直接看官方的那版七分钟视频了,要看就得看早期的项目介绍视频才能最好的了解开始的设计意图。

从视频里的开头我们就一下子晓得了设计灵感的来源了,原来是细胞呀,一想到细胞脑子里想到的就那必须就是Voronoi了。难道泰森多边形这个老树被Zaha开出了新花么?

毕竟泰森多边形算是被建筑圈用的最多的数学概念了,估计没有之一。现小到理发店门面,大到综合体高层,都用过这个概念。

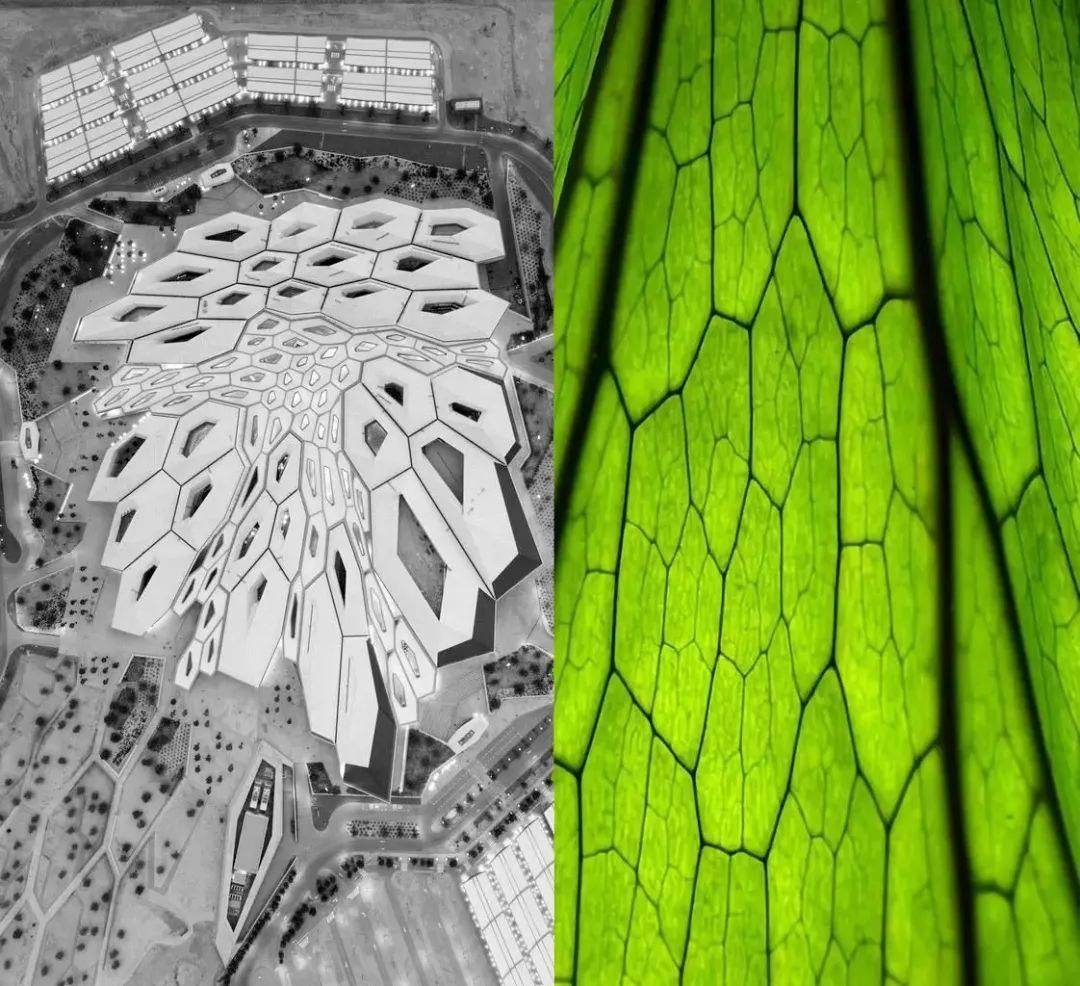

而且在自然界更是普遍。

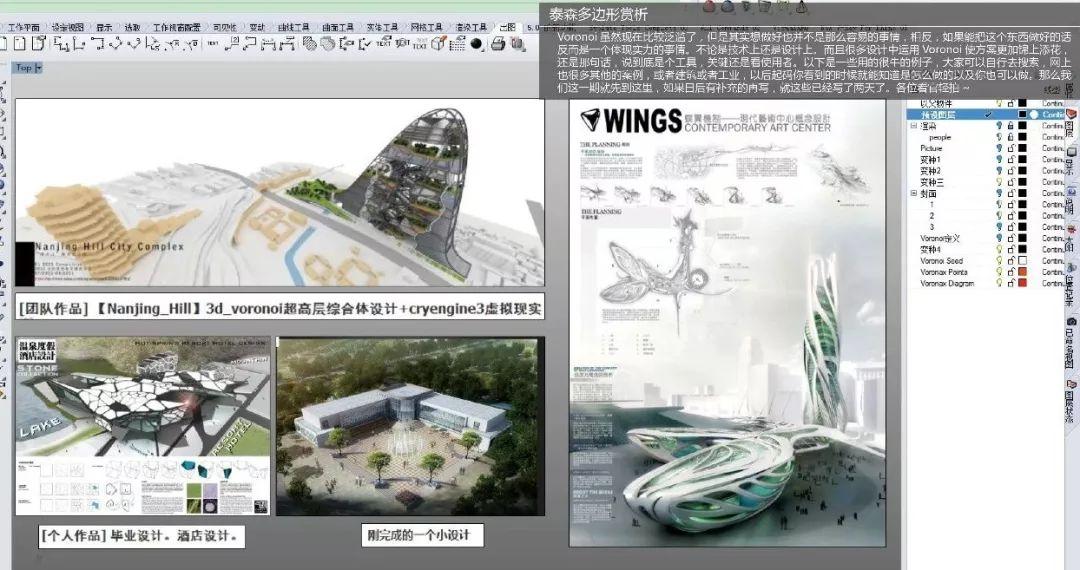

毕竟乍一眼看还挺像的,理念上确实可以借用相关的概念。受不定汇报ppt上就有一堆类似的图咧~

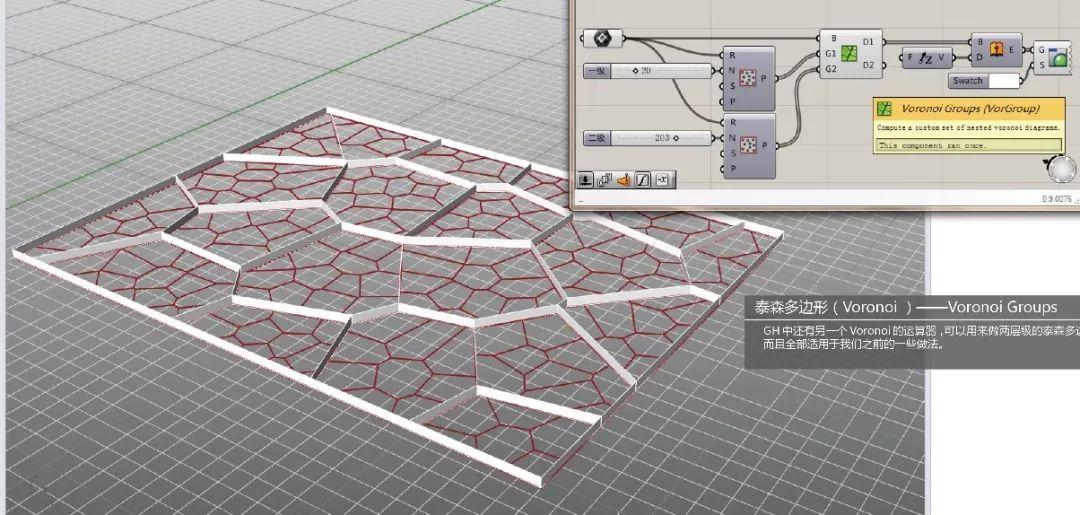

但是实际操作的时候肯定加入了很多自己的思考,做了很多的变形,因为泰森多边形不会有这么均匀的变形。而且一开始我以为建筑主体和连廊两部分的六边形的大小不一是因为用了嵌套的泰森多边形。

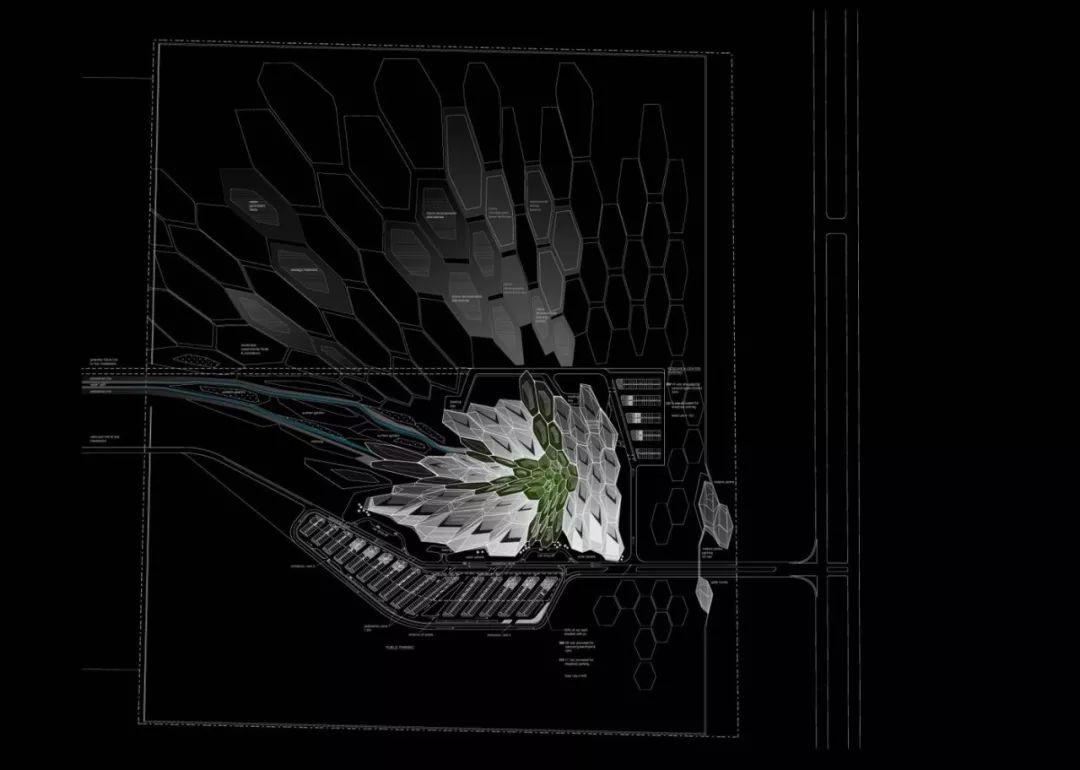

看着挺像,但是根本不是一回事儿,再说,人家这么严谨的公司怎么会交给这么随机的算法,肯定是自己有一定的控制力。那怎么控制的来保证这种效果?如果单纯建模直接照着总图描线就行了,但是设计的时候不可能这么来,效率太低,肯定有个算法作为支撑,方便调整修改。那是什么呢?其实人家的总图已经告诉你一切了。

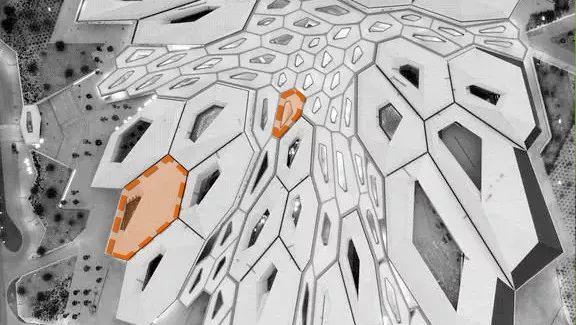

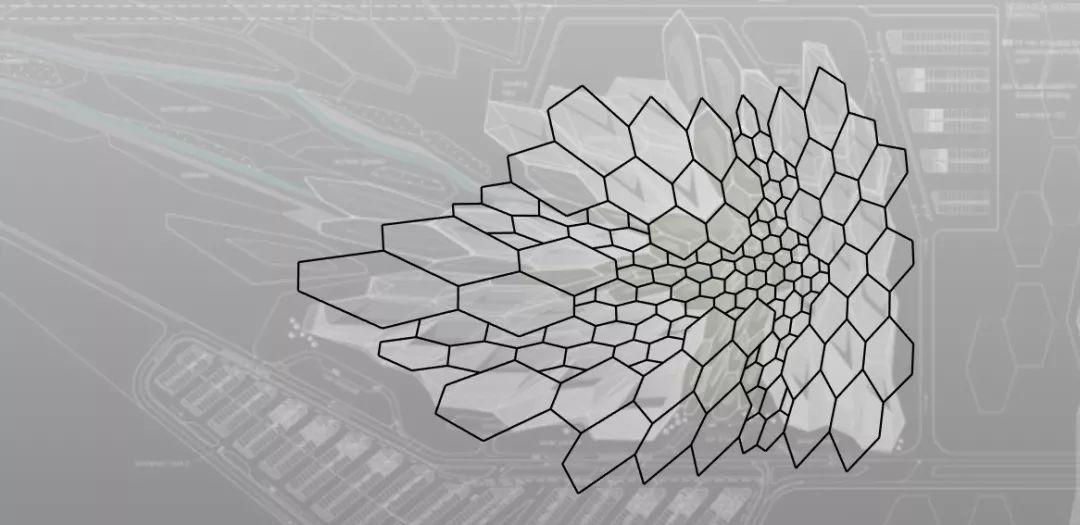

看出端倪了吗?看看上方的景观部分,被拉扯变形,渐渐过渡到建筑主体,我渐渐意识到了,其实这个很简单呀。就是由基本六边形网格朝着结构线扭曲的面流动变形。你看着效果是不是挺像那么回事儿的?

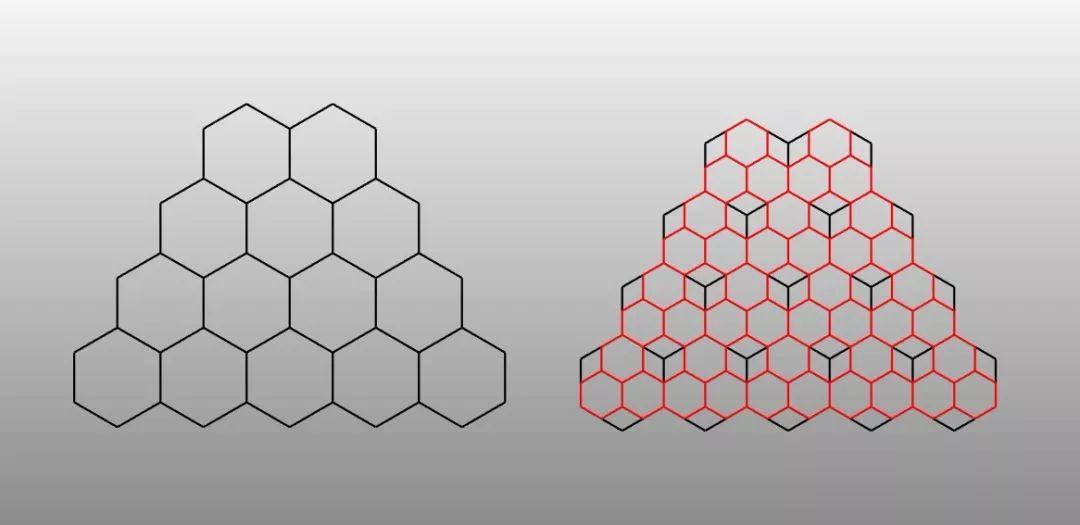

那么问题来了,中间那一波的比较小的六边形连廊怎么来的?其实也很简单。只要在每个六边形内部再嵌套三个小六边形就ok了。

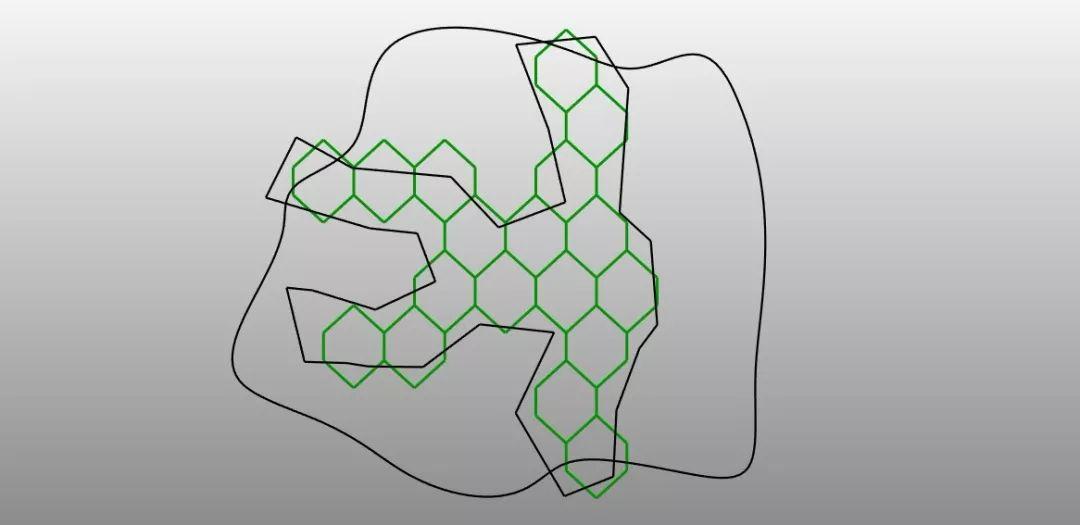

然后我们再来筛选一波,是的,就是用下面这个很奇怪的图案,要是真是这么来的,换我我也不放分析图。

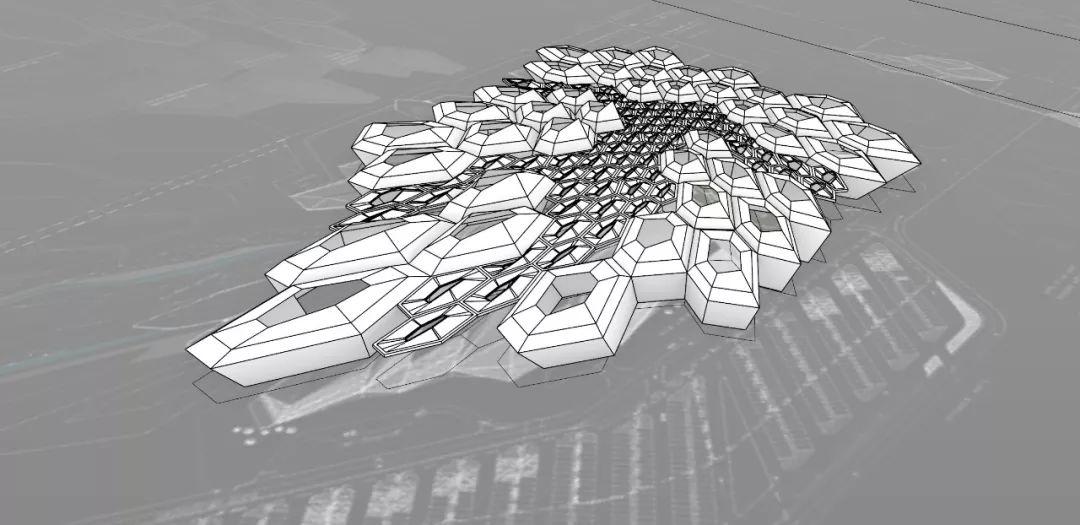

流动完毕,每个六边形内置三个六边形,怎么样,是不是越来越像了?虽然无法做到百分百还原,但是起码像这样妥妥点,改改线,就可以调整建筑形状,肯定更方便推敲。

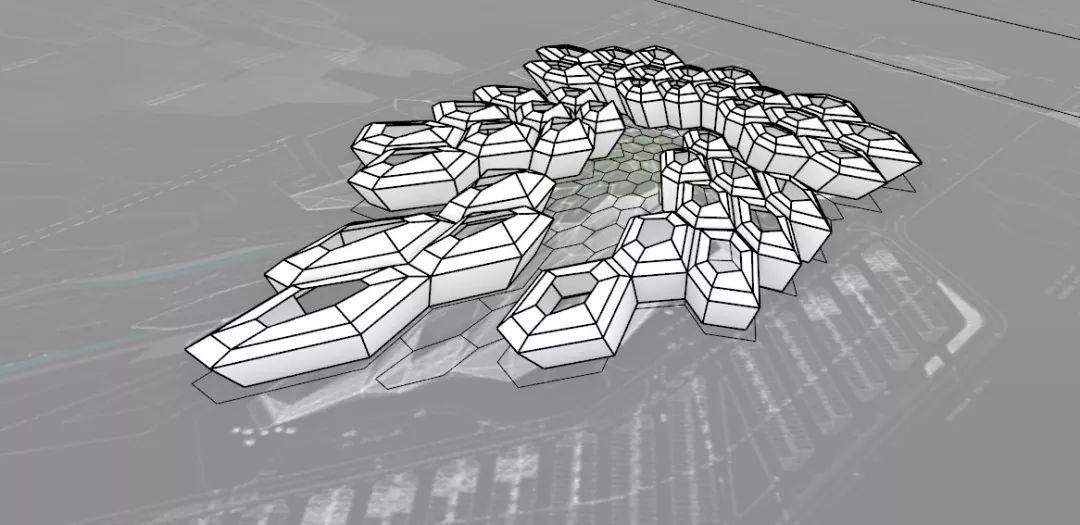

接下来的深化那就是轻车熟路了~该给高度给高度

该加顶棚加顶棚,这么一通操作之后感觉还挺像那么回事儿。

不过这也只是概念部分的造型设计,详细的肯定更加复杂,而且很可能会根据需要再去微调,绝对不是一键可以生成的事儿。这里还是对伟大的扎哈事务所表达由衷的敬意。

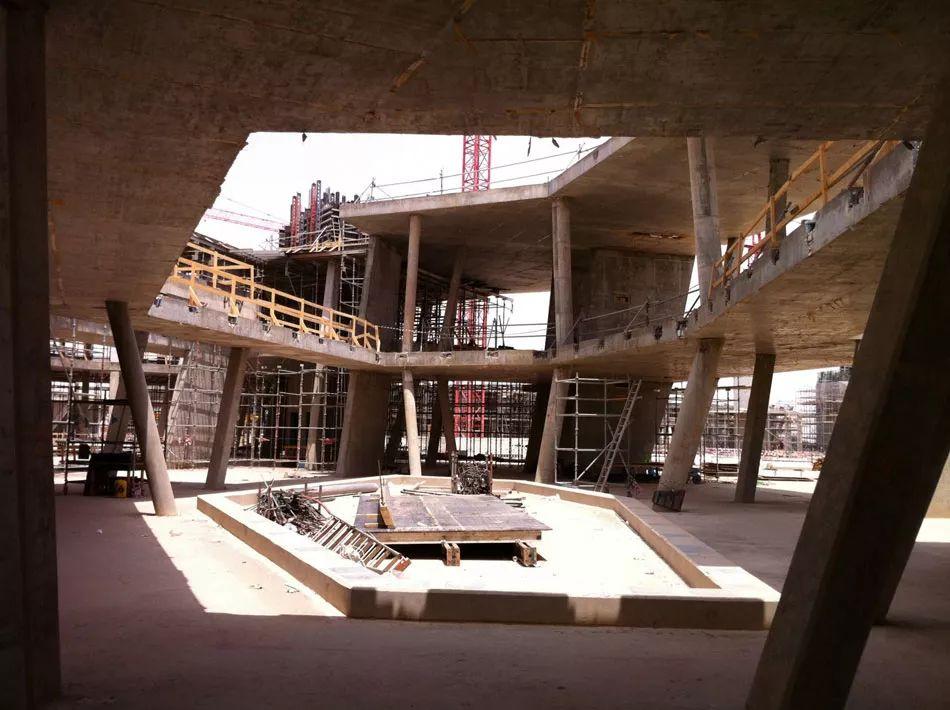

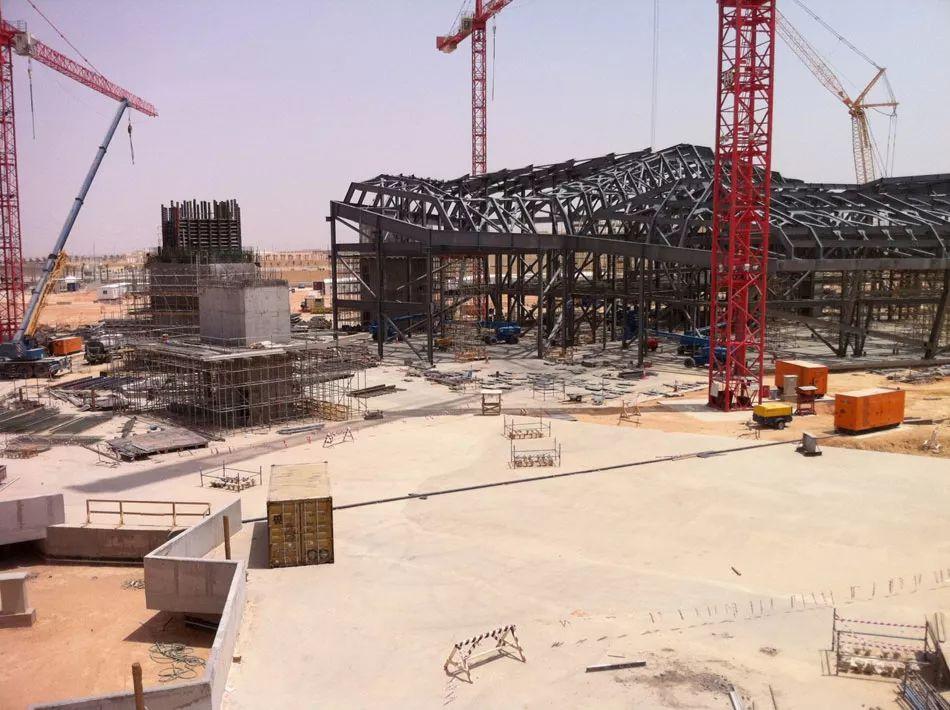

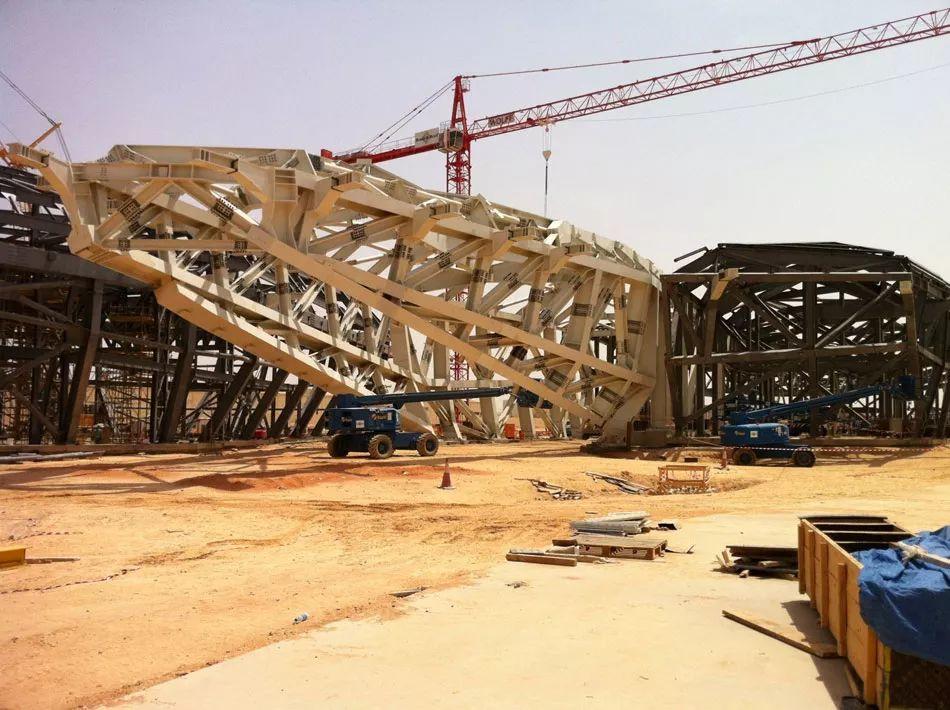

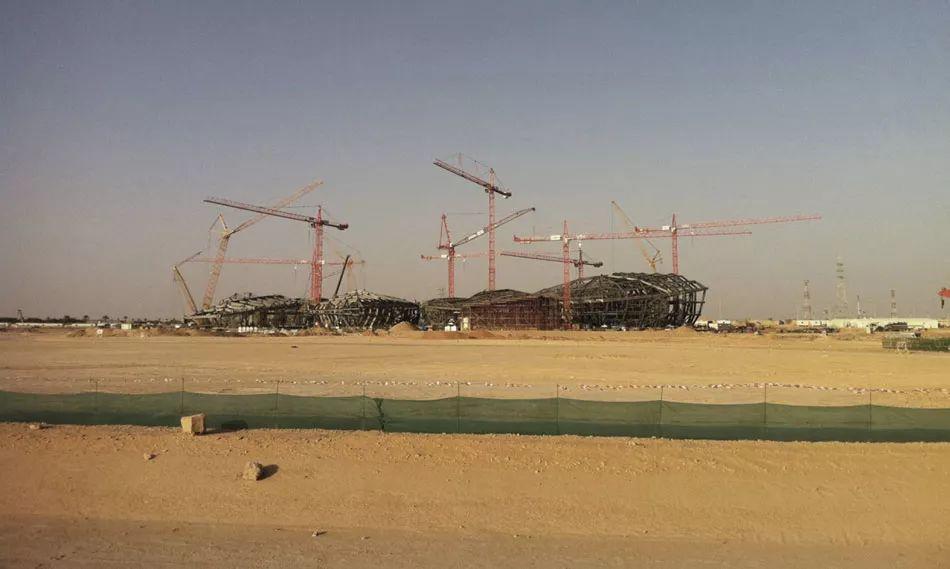

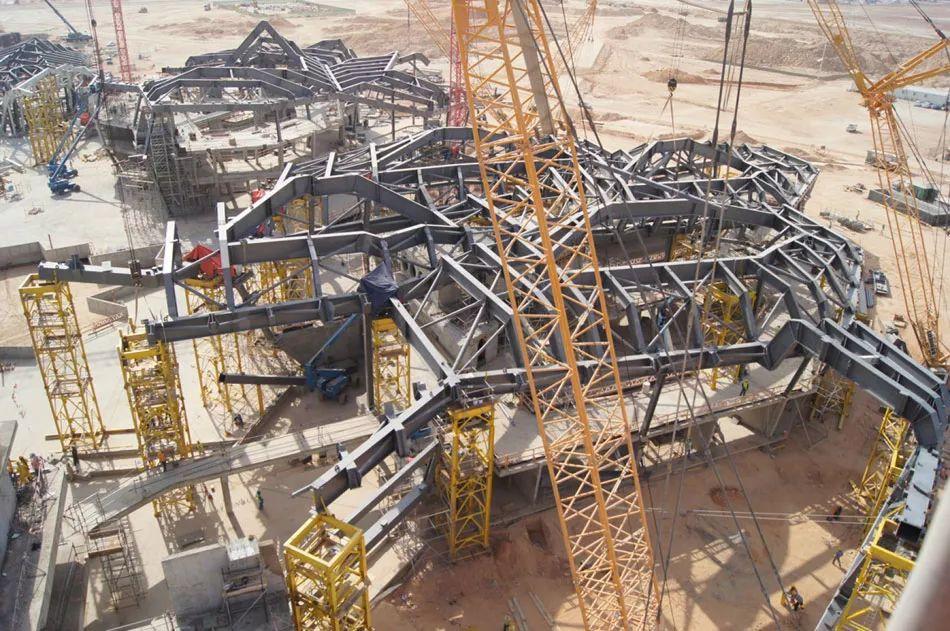

最后再补一波图吧,可能有些同学没看过,翻到了一波建造时候的图片。

以上内容纯属个人猜测,如果错误,概不负责。

按照惯例,自然是要上视频教学的咧~~~
