这座图书馆的遮阳板有点酷!

ArchitectureDaily ArchitectureDaily

作者:Helen & Hard
原文链接

格里姆斯塔德(Grimstad)新图书馆坐落于中心滨河带,处于新城中心与老城之间。图书馆的设计意图是不仅为阅读、借书提供场所,并且为举办多种文化活动创造社交据点。图书馆对所有人都开放。

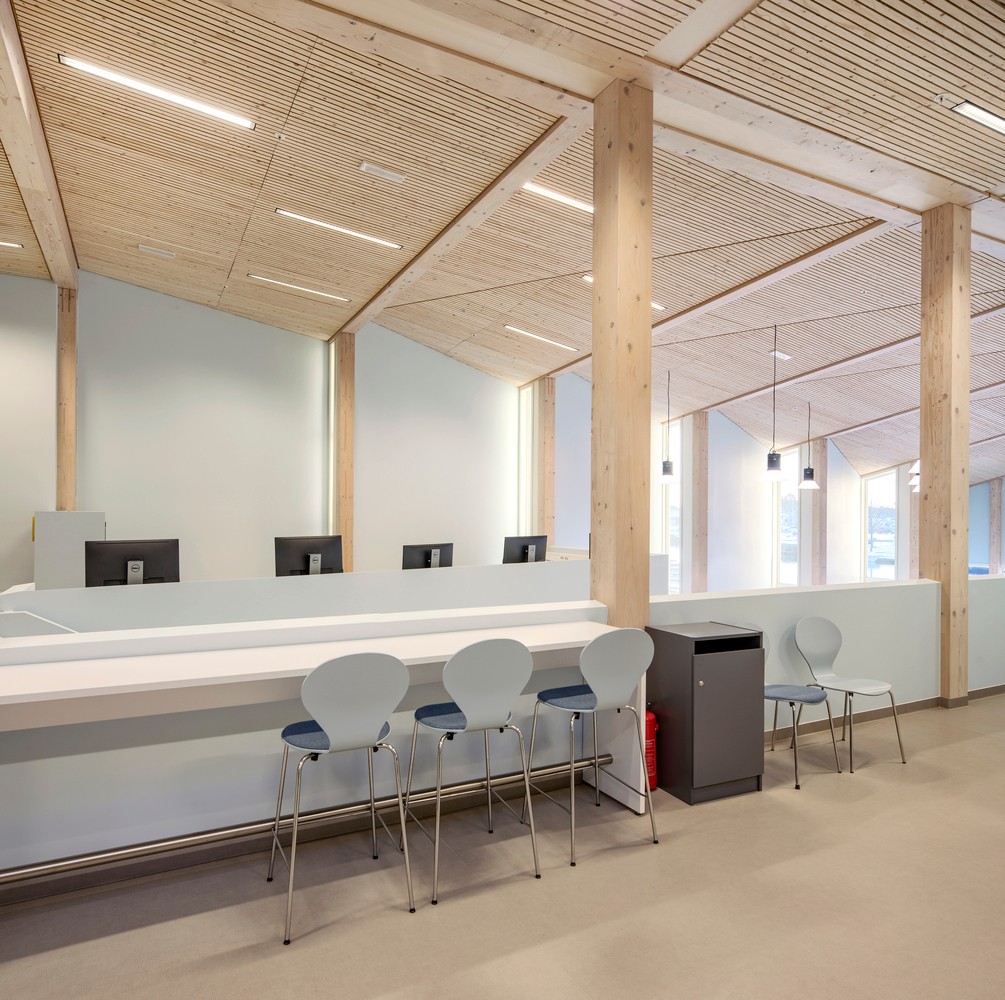

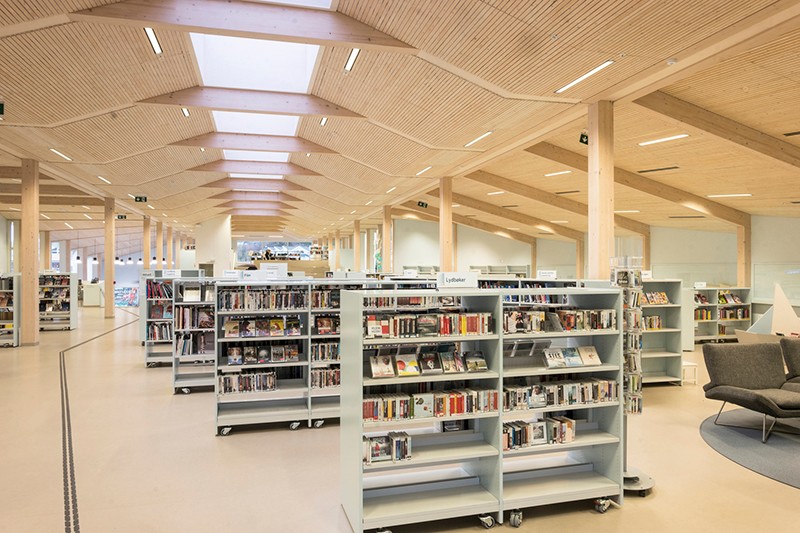

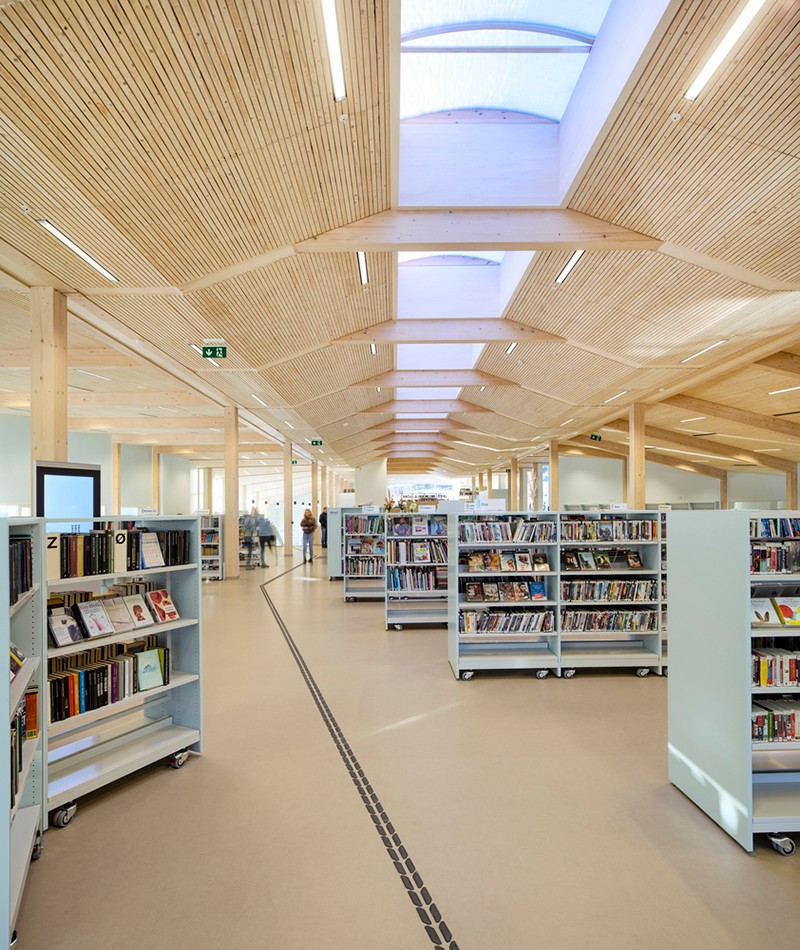

场地上原有的建筑及有限的预算为项目带来限制,但设计师将限制转化为了积极因素。原有结构被部分保留,并作为轻木新结构的基础支撑。图书馆紧凑的小体量合理采用木结构,间距3m的木架被放置在原有的混凝土建筑之上。

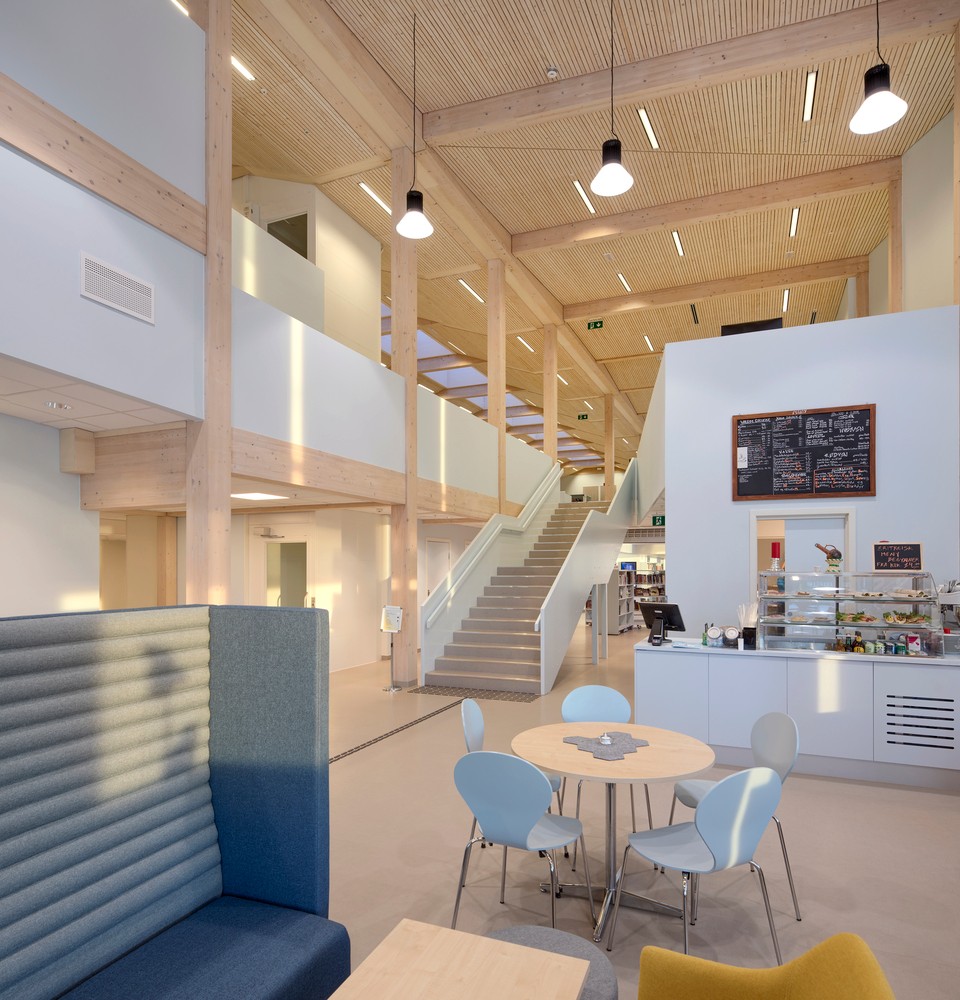

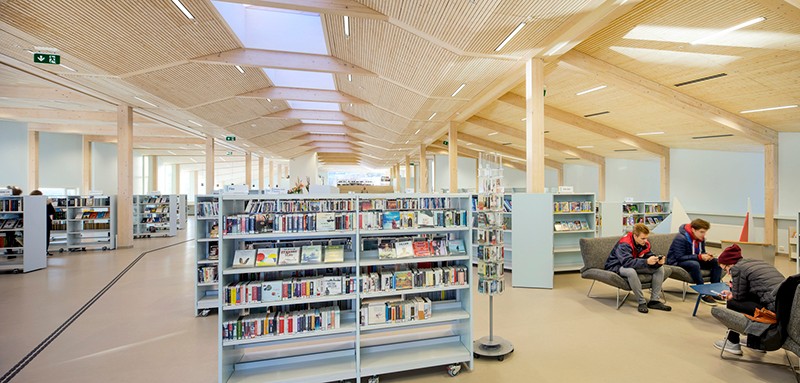

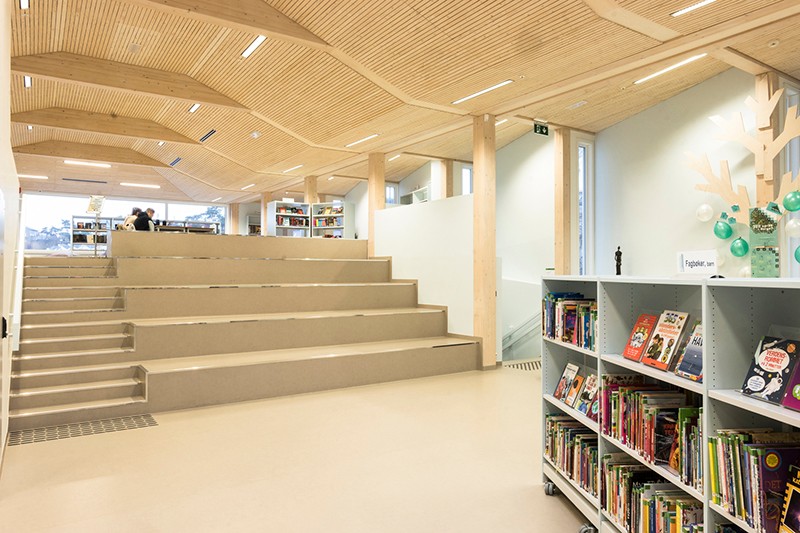

图书馆共有三层,二层为图书馆主要功能,三层为一个僻静的儿童天地,行政办公区在一层。建筑还包含了一个咖啡厅、一个报告厅和多处展览空间。这些功能空间均离卫生设施很近,开展夜间活动时方便单独封锁。

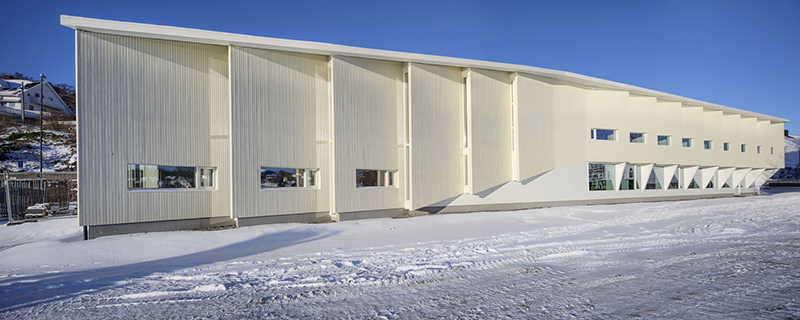

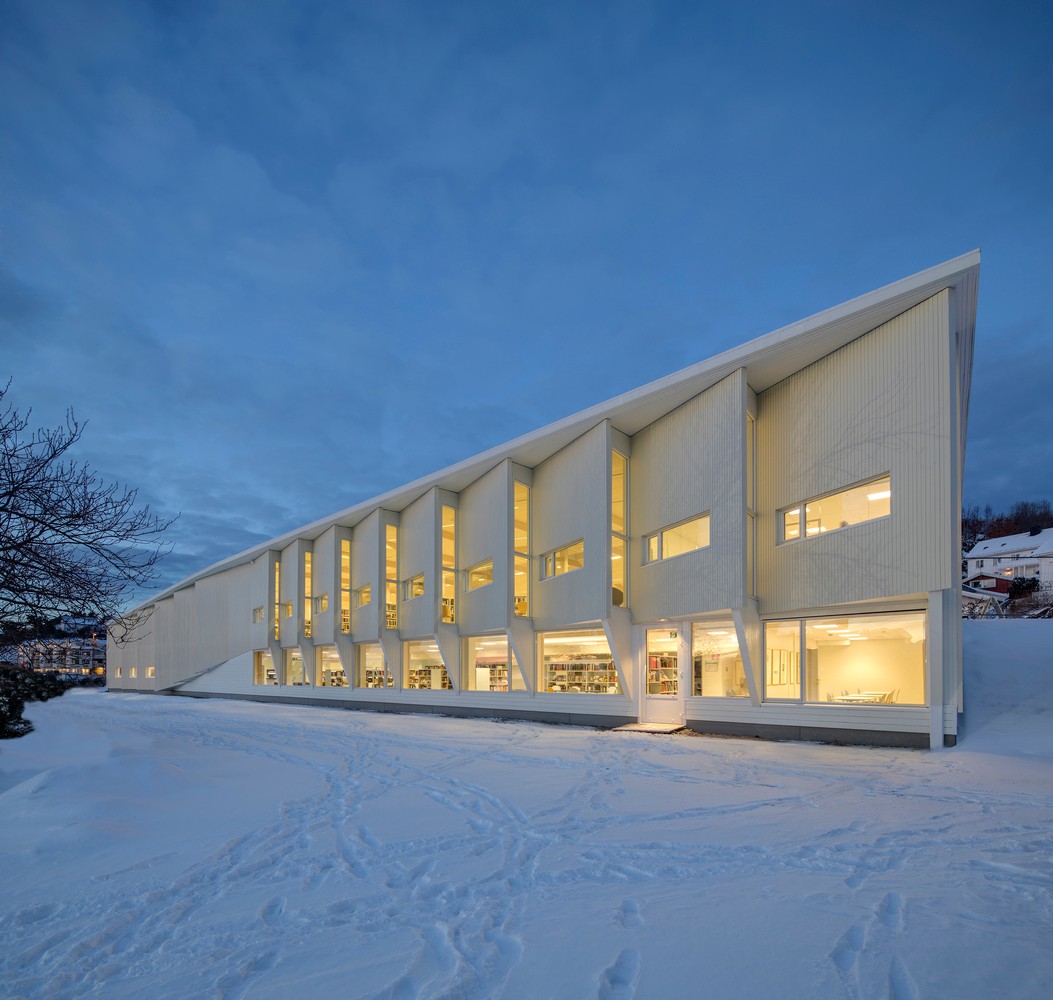

通过竖向开口的北立面、预置的东立面和格栅嵌板的西立面,设计者创造了立面的多变和活力。这些立面向城市描绘着室内的活动,为建筑沟通新旧城区提供可能。


图纸


总平面图


一层平面图

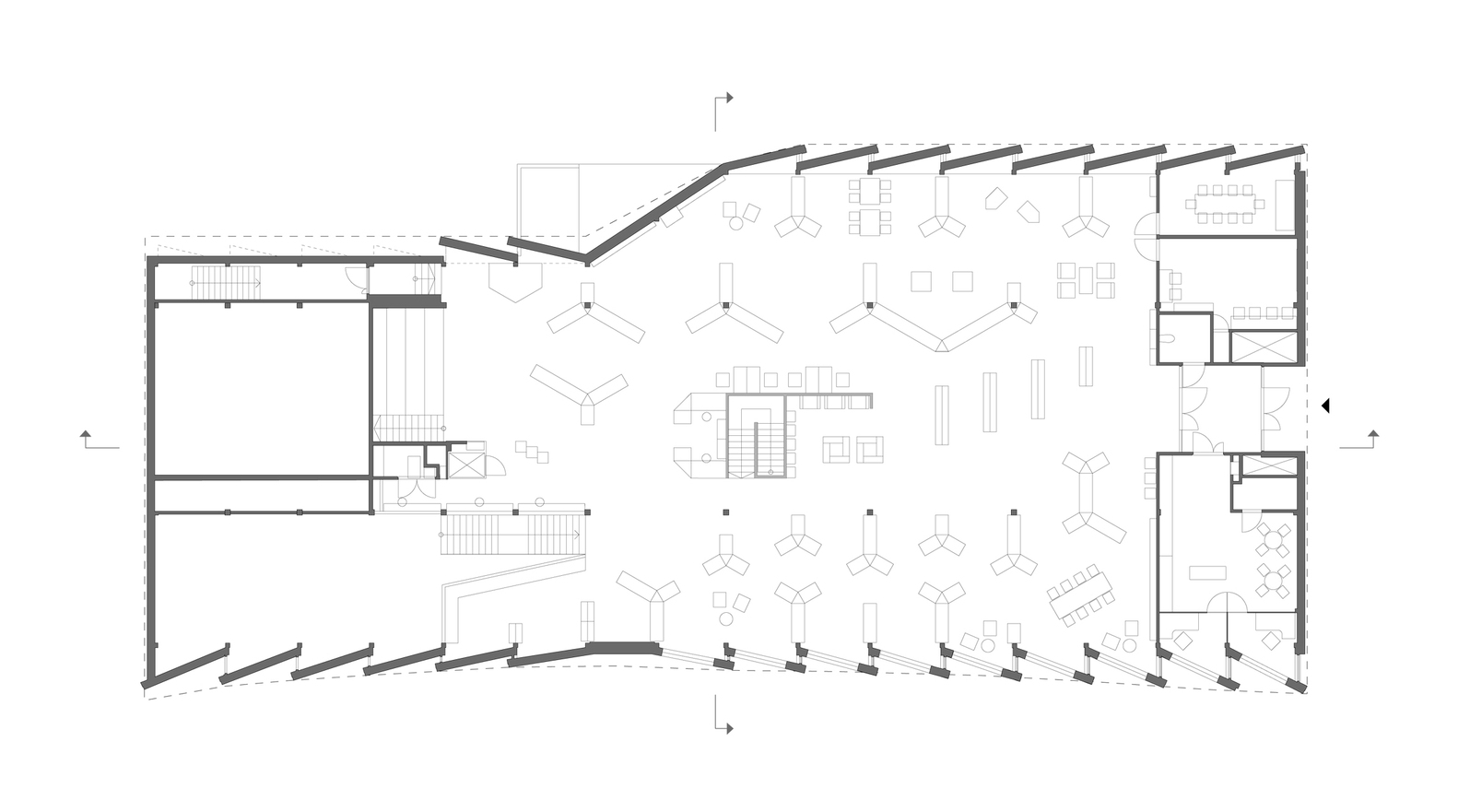

二层平面图

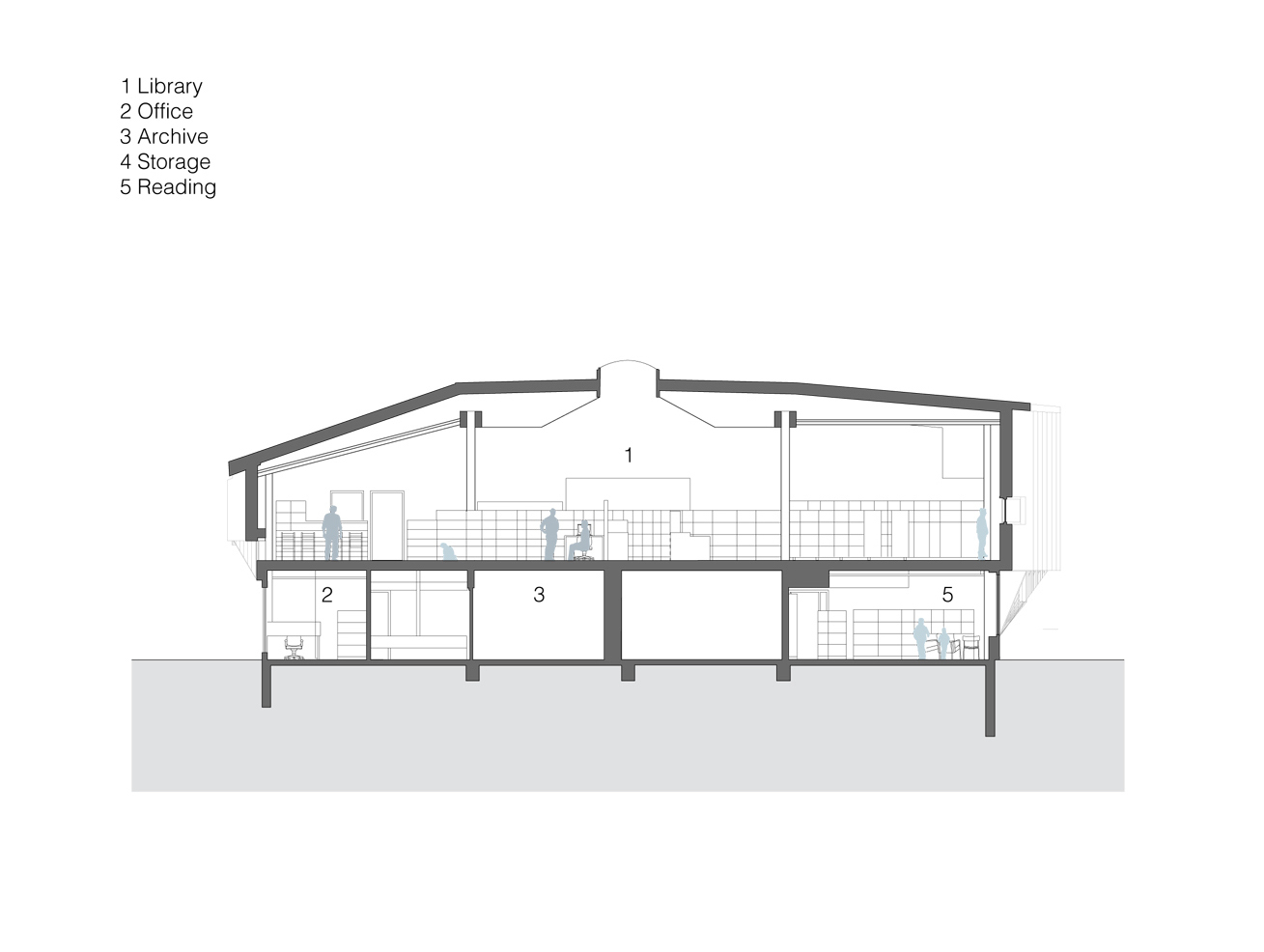

剖面图A


剖面图B


分析图


分析图


项目

建筑师:Helen & Hard

地址:格里姆斯塔德,挪威

主创建筑师:Reinhard Kropf, Njål Undheim, Jana Kocjan

建筑面积:2200.0 平方米

项目年份:2017

摄影师:Helge Eek, Sindre Ellingsen
