横跨欧亚大陆的全景视野,漫游于海天之间的天空步道/Arc Designs

ArchitectureDaily ArchitectureDaily

翻译:建筑学院 黄英杰
校对:建筑学院 柚子

原文链接

天空步道是代表直布罗陀政府在上岩自然保护区建造的最新景点,作为广泛改善项目的其中一部分,旨在为当地人和游客提供更为新颖和多样化的方式来享受直布罗陀的岩石保护区。总体规划项目中还建造了一座70米长的悬索桥,重建大量许多年前军用的炮台等装置,并在新建的步道上引入了解释指向的标识设计。


该遗址位于岩石的最高点之一,是少数几个可以同时观看东西两个方位的观景地之一,提供了一个独特的绝佳位置和角度,人们甚至可以欣赏到不同世界相遇的全景视野:欧洲和非洲,地中海和大西洋的交汇和相望。它坐落在道格拉斯路径(Douglas Path)的正下方,这使得奥哈拉炮台(O'Hara's Battery)远远超过了南部——成为岩石自然保护区的最高点。14__DSC0953.jpg

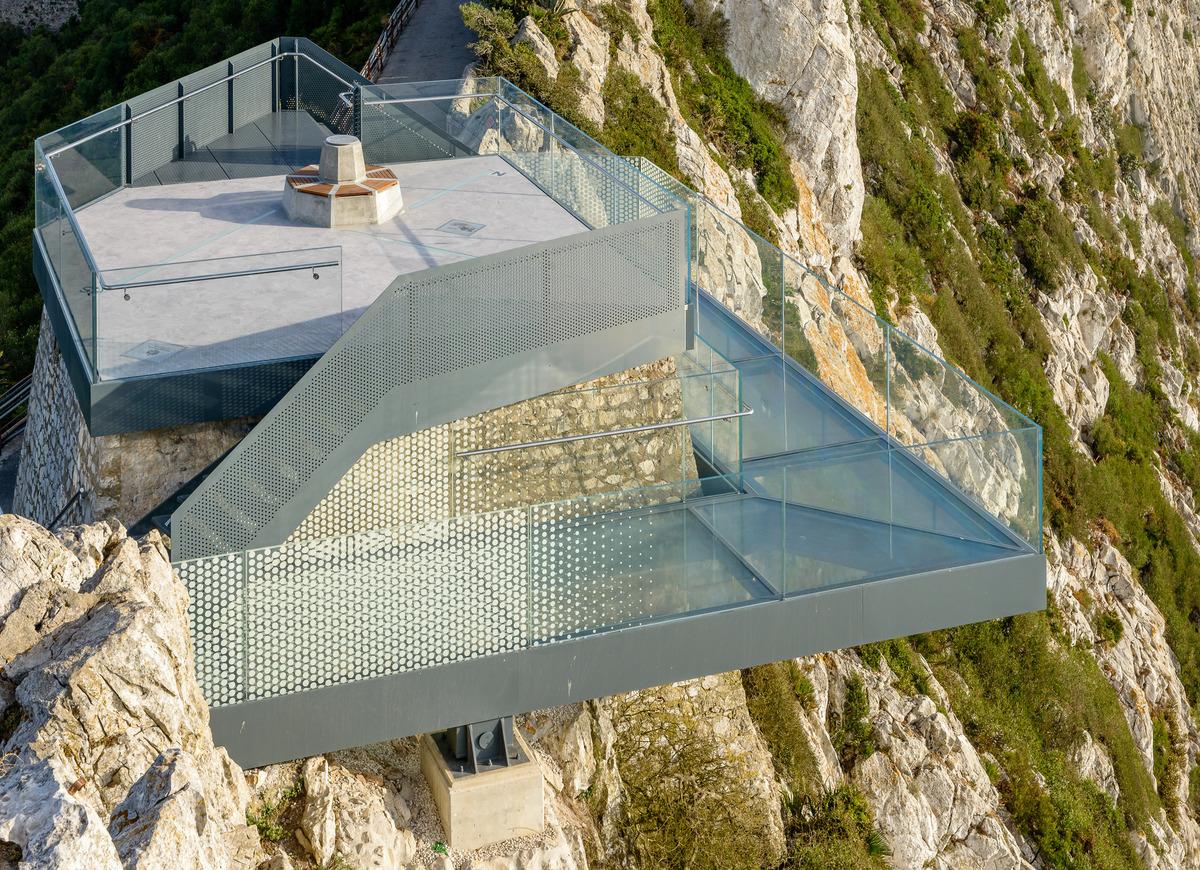

天空步道的结构建造在先前存在的历史军事平台之上,曾作为二战期间防空博福斯枪支的基地。该项目的设计愿望是为游客提供各角度崭新无与伦比的景观,包括在下面的岩石悬崖面上,同时考虑到周围环境,不会影响这种独特的自然珍宝和历史性质的特殊。以及场地的完整。带有玻璃地板和栏杆的悬臂式走道环绕着历史悠久的岩石平台,钢制楼梯可以通往上方的曾经的军用平台,旧的八角形混凝土枪基座被改造成为游客休息场所。人们可以在这里欣赏远方的地平线景致。

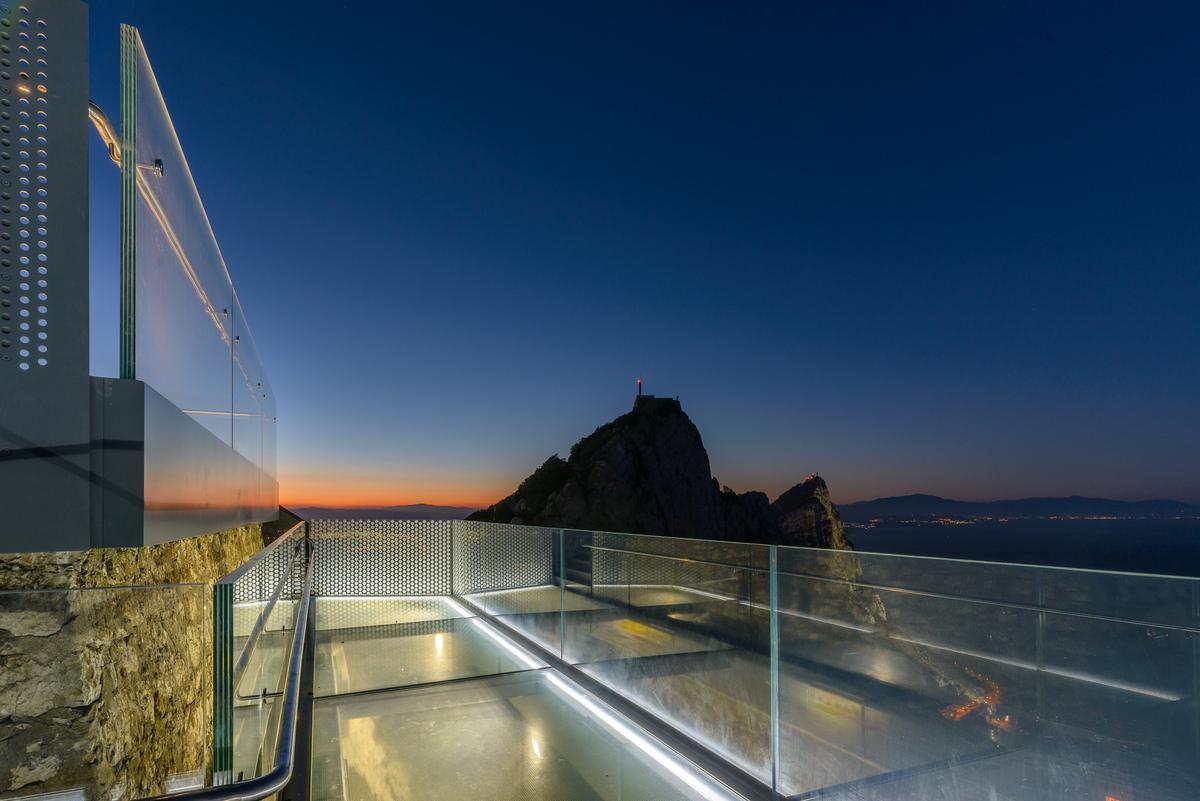

新增加的是一条2.5米宽的走道,悬挂在陡峭的地形上,全玻璃地板和栏杆最大限度地保证了所有方向的视野。该结构用70米的岩石锚固在岩石上,每个岩石锚具有15吨的拉伸载荷; 确保结构不仅可以承受上面的游客施加的负荷,而且还能承受在岩石脊上产生的超过150公里/小时的风速。全景电梯提供了从下面的道路进入到场地的垂直交通方式,也作为整体结构设计的组成部分,将整个悬臂结构稳固在整个地形之上。





由于这个区域的垂直通道仅限于非常狭窄和蜿蜒的道路,因此整个人行道结构必须以较小的部分制造,这些部分可以在原地运输和组装——这是在天气条件变幻无常地区给出的相当大的挑战。陡峭的悬崖下面。该组件进一步受到可以使用的起重机的最大尺寸的限制,因为这需要根据其所在的旧军用平台来确定尺度。主要钢结构由18个独立的部件构成,总重量超过30,000千克。玻璃模块总面积超过750平方米(大致相当于4个网球场的面积),最大的部件重约650公斤。





图纸


剖面图


剖面图


剖面图


平面图


项目信息

建筑师 Arc Designs

地点 直布罗陀内的上岩自然保护区

主持建筑师 弧形设计

建筑师 A在概念设计阶段Arc DesignsMayice Studio合作

总建筑面积 140.0平方米

项目年份 2018

建筑摄影 斯蒂芬鲍尔,由Bovis-Koala JV提供

厂商 奥的斯

项目管理 JLC咨询

结构工程师 BellapartRamboll Gibraltar合作

主承包商 Bovis Koala JV

钢结构和玻璃 Ales Grupo

概念设计 Arc Designs + Mayice Studio at

客户 直布罗陀HM政府
