一颗嵌入大地的琉璃鹅卵石——比利时品牌木材工业基地
ArchitectureDaily
翻译:建筑学院 黄英杰
校对:建筑学院 柚子
原文链接
![1547629868716827.jpg 调整大小 重新曝光 1_279_R18.jpg](/wp-content/uploads/2019/01/1547629868716827.jpg)

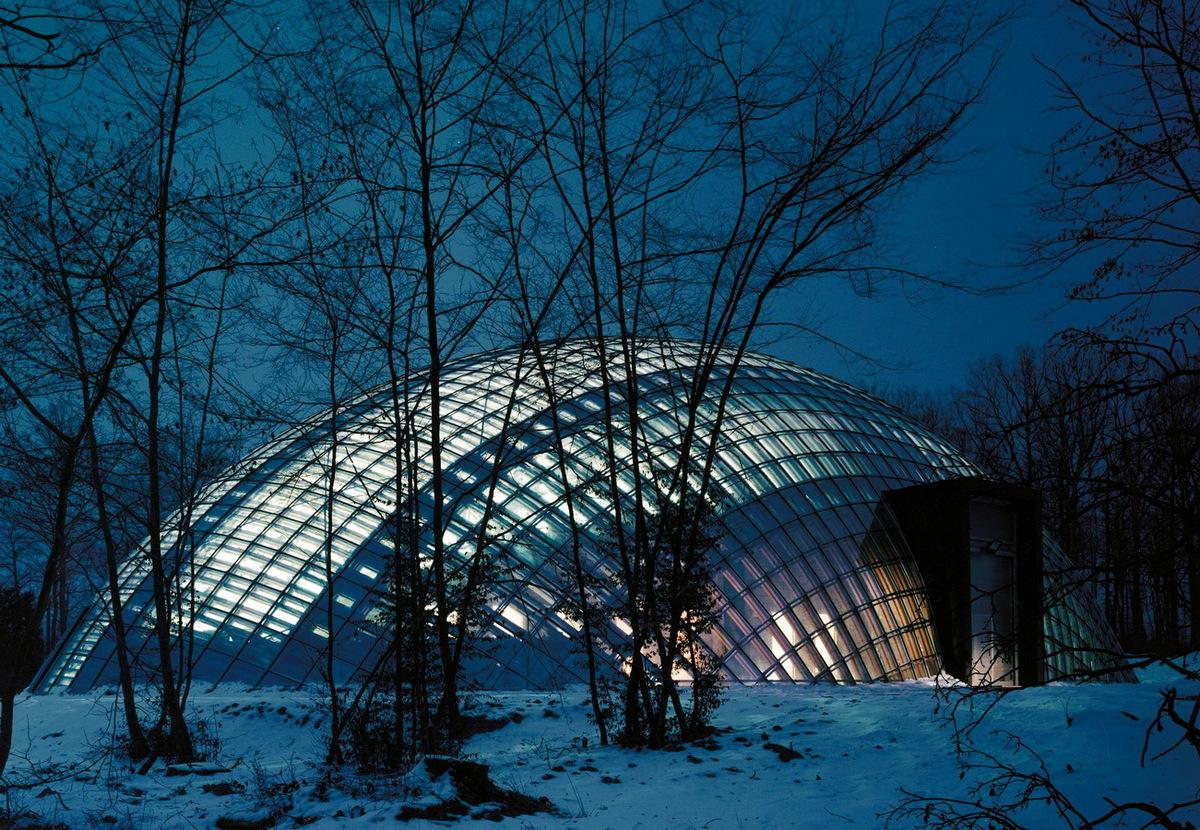

该建筑位于阿登森林(Ardennes Forest )中心腹地的核心位置,委托方是比利时的著名木材品牌Marche-en-Famenne的林业分公司工业基地,该建筑的主要功能是负责处理来自瓦隆地区的森林谷物处理与再加工过程等。它主要由一个车间,一系列冷藏区,一些办公室和实验室组成。
![1547630458964418.jpg 调整大小 19_279_R47.jpg](/wp-content/uploads/2019/01/1547630458964418.jpg)

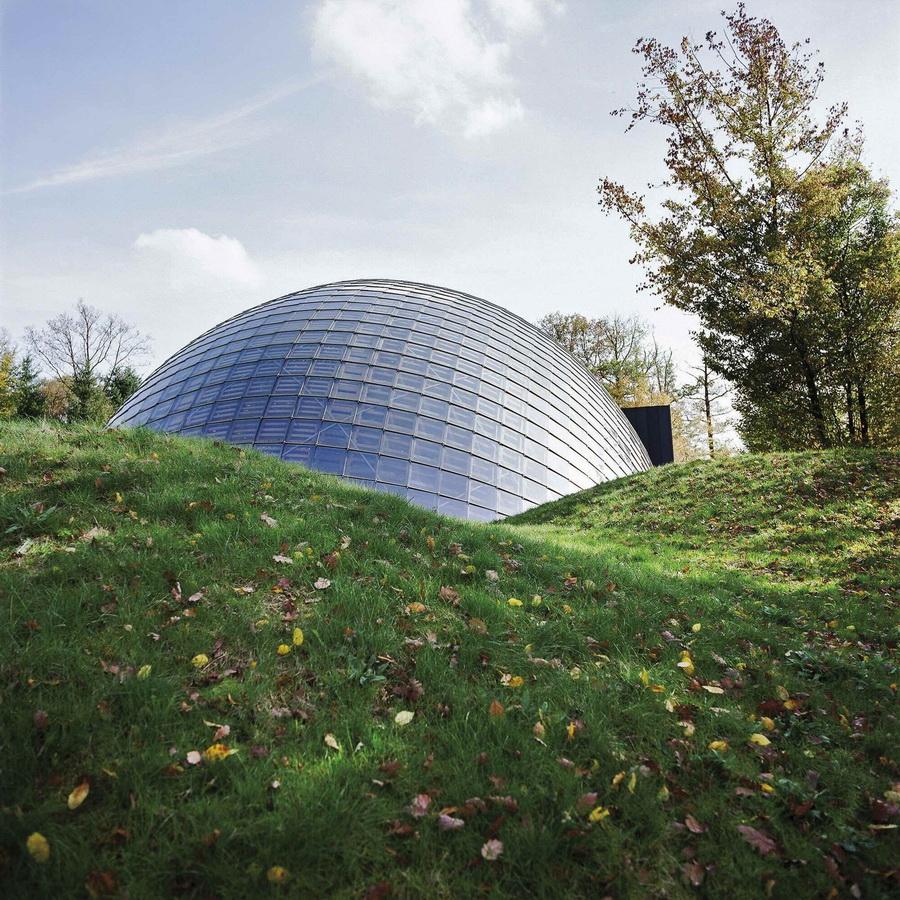

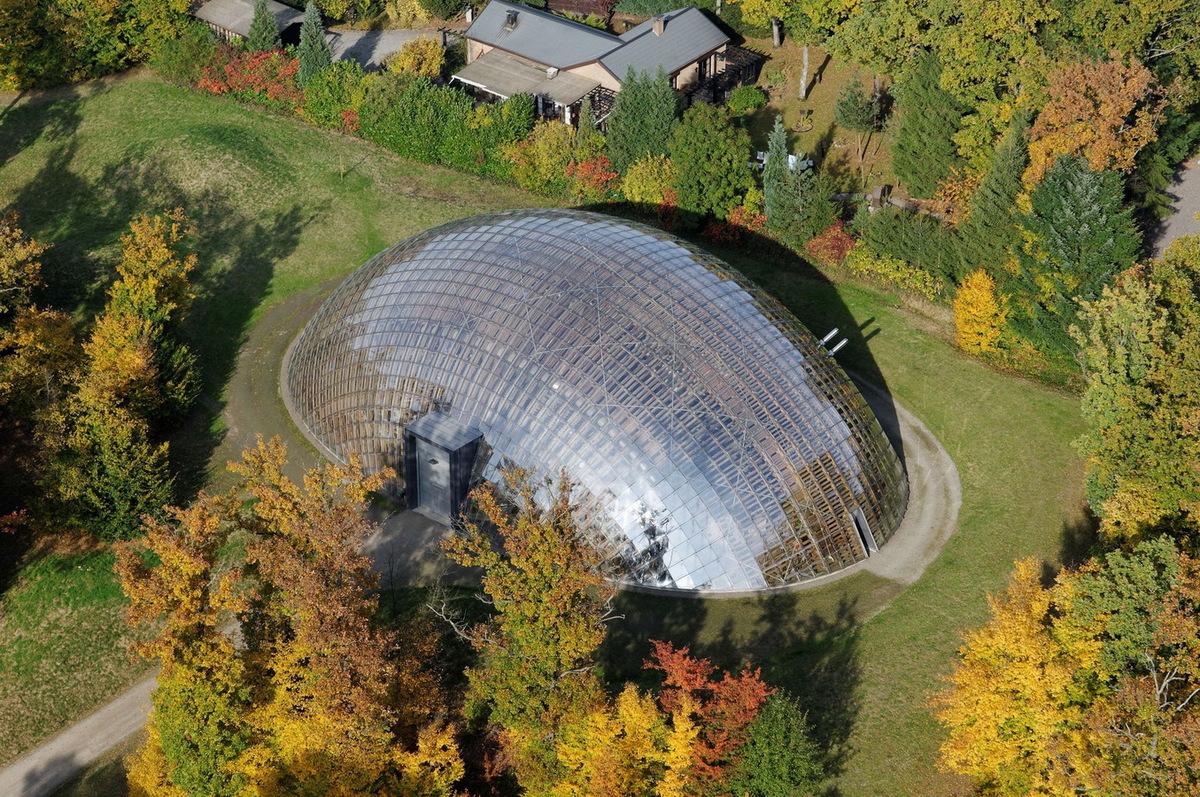

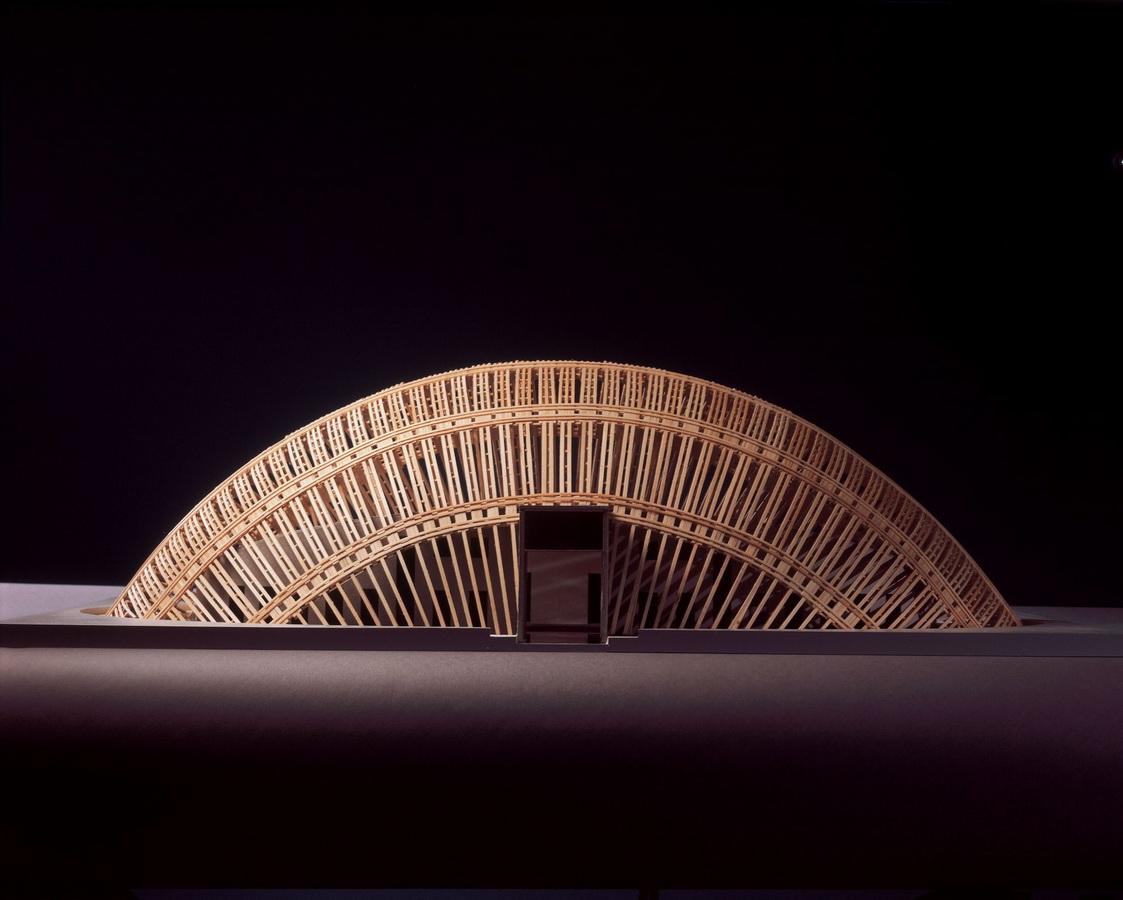

而实际的车间加工空间是由预干燥区,储存区和木纹处理加工区组成。该场地是个不规则多边形地块,周围环境有有着200年悠久历史的橡树林做为当地取材。建筑形成了一个极其紧凑型的鹅卵石形建筑形态。
![1547630860495909.jpg 调整大小 11_279_m09.jpg](/wp-content/uploads/2019/01/1547630860495909.jpg)
![1547630548382544.jpg 调整大小 16_279_m07.jpg](/wp-content/uploads/2019/01/1547630548382544.jpg)
![1547630442986647.jpg 调整大小 15_279_R42.jpg](/wp-content/uploads/2019/01/1547630442986647.jpg)
我们在边缘使用钢筋混凝土来稳固和夹紧组合弧形框架,然后形成一个稳定的能够完整覆盖整个建筑物的结构骨架。两个二级建筑物沿其纵向侧面放置在该壳体内。
![1547631195409020.jpg 调整大小 13_279_R41.jpg](/wp-content/uploads/2019/01/1547631195409020.jpg)
![1547630999340968.jpg 调整大小 8_279_R39.jpg](/wp-content/uploads/2019/01/1547630999340968.jpg)
![1547631489546936.jpg 调整大小 7_279_R37.jpg](/wp-content/uploads/2019/01/1547631489546936.jpg)
![1547631006527283.jpg 调整大小 9_279_R30.jpg](/wp-content/uploads/2019/01/1547631006527283.jpg)
![1547630371942783.jpg 调整大小 17_279_R35.jpg](/wp-content/uploads/2019/01/1547630371942783.jpg)
![1547630832971918.jpg 调整大小 21_279_R44.jpg](/wp-content/uploads/2019/01/1547630832971918.jpg)

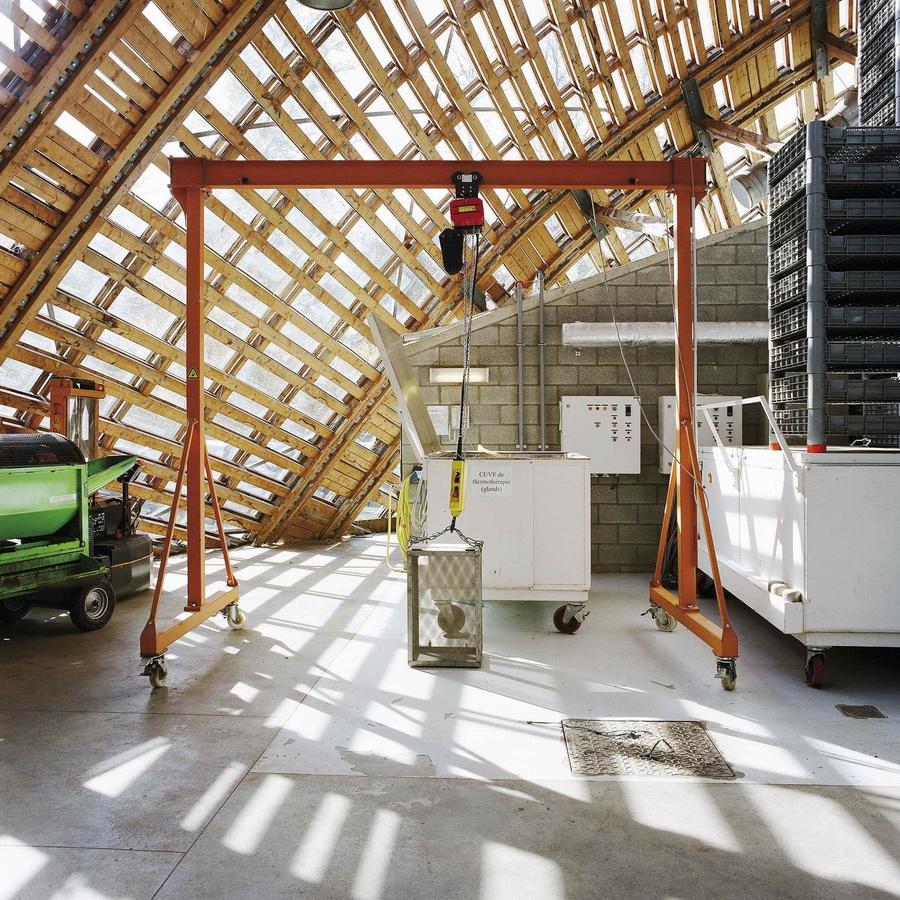

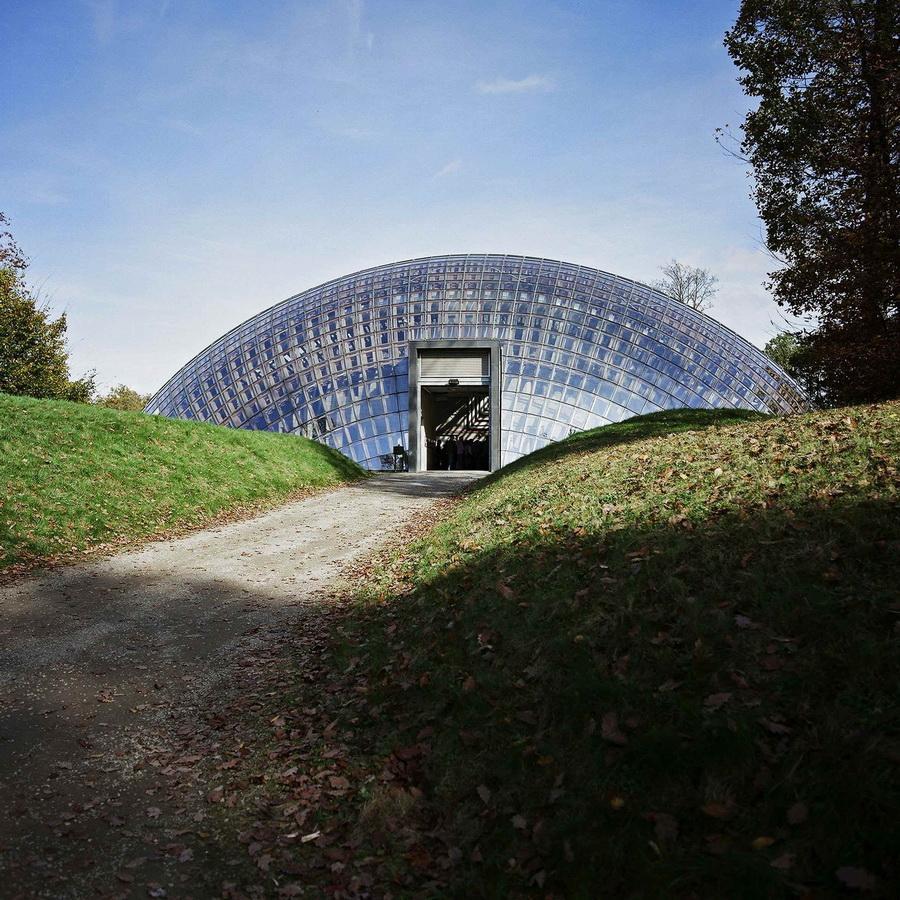

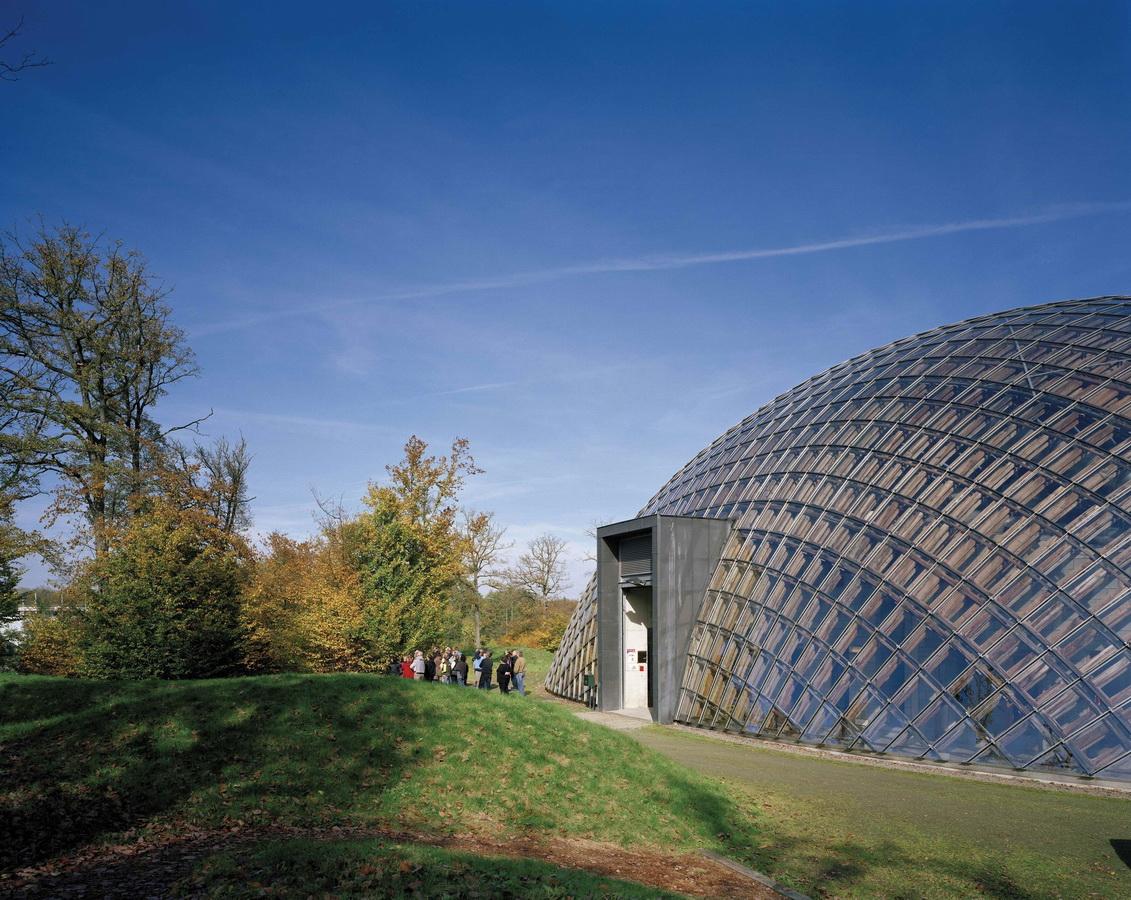

包含了冷藏室,行政管理区域和一系列的小型实验室。它们同时还能够用于支撑和固定外部的弧形结构骨架。中央的宽敞区域可以用作专门放置处理和预干燥谷物的大型机器。该建筑覆盖着多达1691个大型叠层反射玻璃砖。
![1547631315487043.jpg 调整大小 2_279_R43.jpg](/wp-content/uploads/2019/01/1547631315487043.jpg)
![1547630655215965.jpg 调整大小 12_279_R36.jpg](/wp-content/uploads/2019/01/1547630655215965.jpg)
![1547630067499350.jpg 调整大小 4_279_R45.jpg](/wp-content/uploads/2019/01/1547630067499350.jpg)
![1547630625961031.jpg 调整大小 6_279_R31.jpg](/wp-content/uploads/2019/01/1547630625961031.jpg)

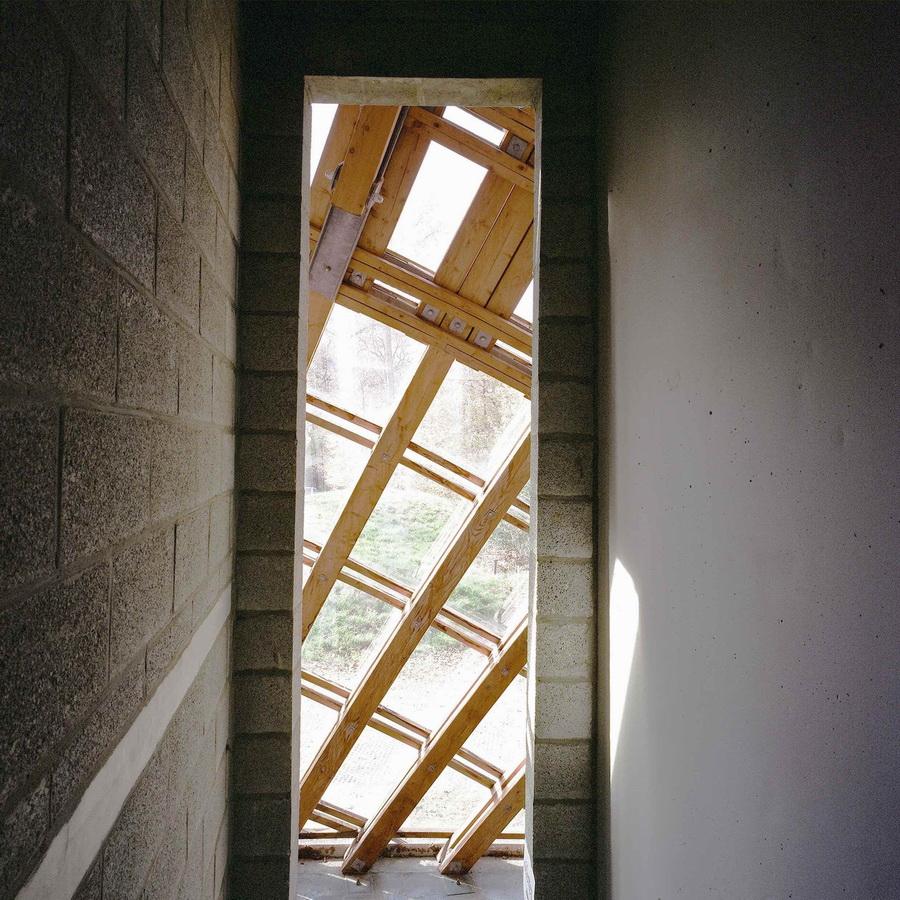

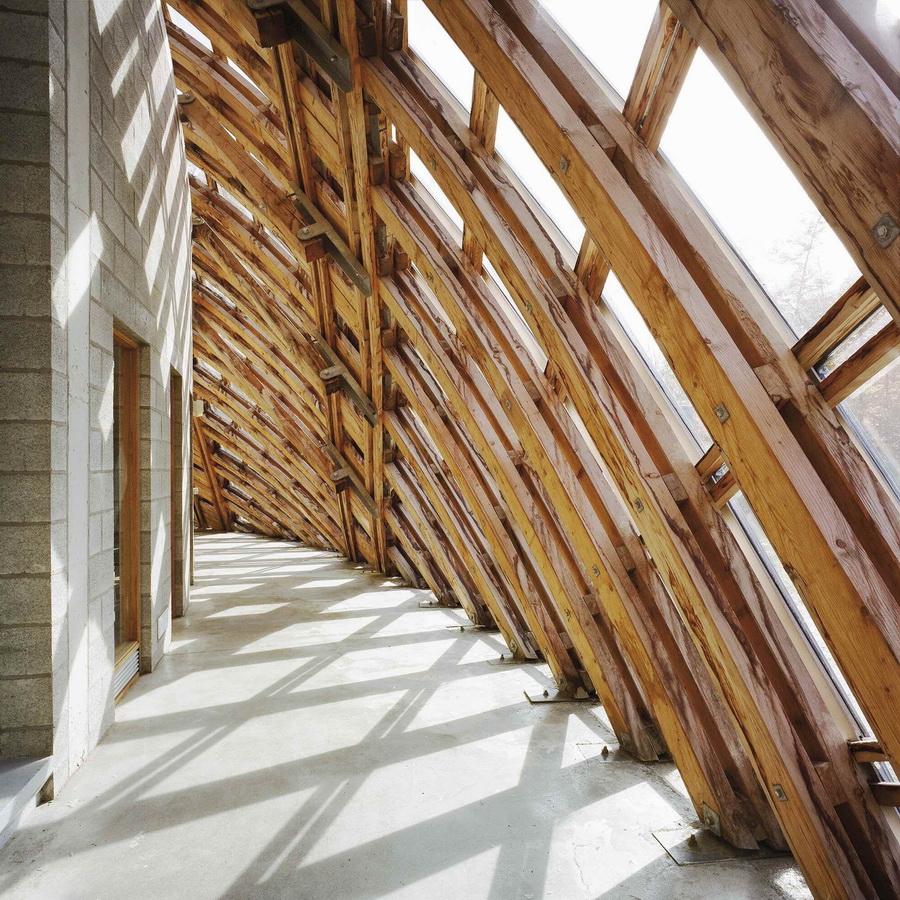

设计师最初的想法是利用新鲜木材的特质,因为木材的恒定曲率具有减轻弯曲预应力荷载的能力。该结构的基本元素是双层弧形形式,由各种矩形木块共同组成,并且它们有着特定的长度区间,分别在6.14~6.21米之间。
![1547630135321687.jpg 调整大小 3_279_R38.jpg](/wp-content/uploads/2019/01/1547630135321687.jpg)
![1547630708313596.jpg 调整大小 14_279_R33.jpg](/wp-content/uploads/2019/01/1547630708313596.jpg)
![1547631123494880.jpg 调整大小 20_279_R34.jpg](/wp-content/uploads/2019/01/1547631123494880.jpg)
这个由圆弧段形成的弧形结构有些近似于缆索曲线的形状样式。设计师将它们的轴心全部植入弧形方案,形成圆环剖面。这其实是一种经济性策略的设计考量,这样仅仅需要有限数量的不同木材充分利用即可完成该预设的结构骨架。
![1547630740587691.jpg 调整大小 18_279_R46.jpg](/wp-content/uploads/2019/01/1547630740587691.jpg)
使用预先弯曲的栖木建造建筑的设计想法自有渊源古老的历史,从很久以前便有迹可循。例如蒙Mongolian Yurt用于建造的祖鲁小屋。此外还有C. Mutschler与曼海姆的F. Otto(1975年)于奈良的Kikutake(于1987年)以及多塞特(英国)的实验性建筑工作的研究,建筑师Ahrends Burton和Koralec以及工程师Edmund Happopld(1982)最近又回归了对这种悠久的木质建筑的设计构造做法。
![1547631103600397.jpg 调整大小 5_279_R48.jpg](/wp-content/uploads/2019/01/1547631103600397.jpg)
![1547631153143926.jpg 调整大小 10_279_R40.jpg](/wp-content/uploads/2019/01/1547631153143926.jpg)
图纸
![1547631798953034.jpg 调整大小 22_279_P21.jpg](/wp-content/uploads/2019/01/1547631798953034.jpg)

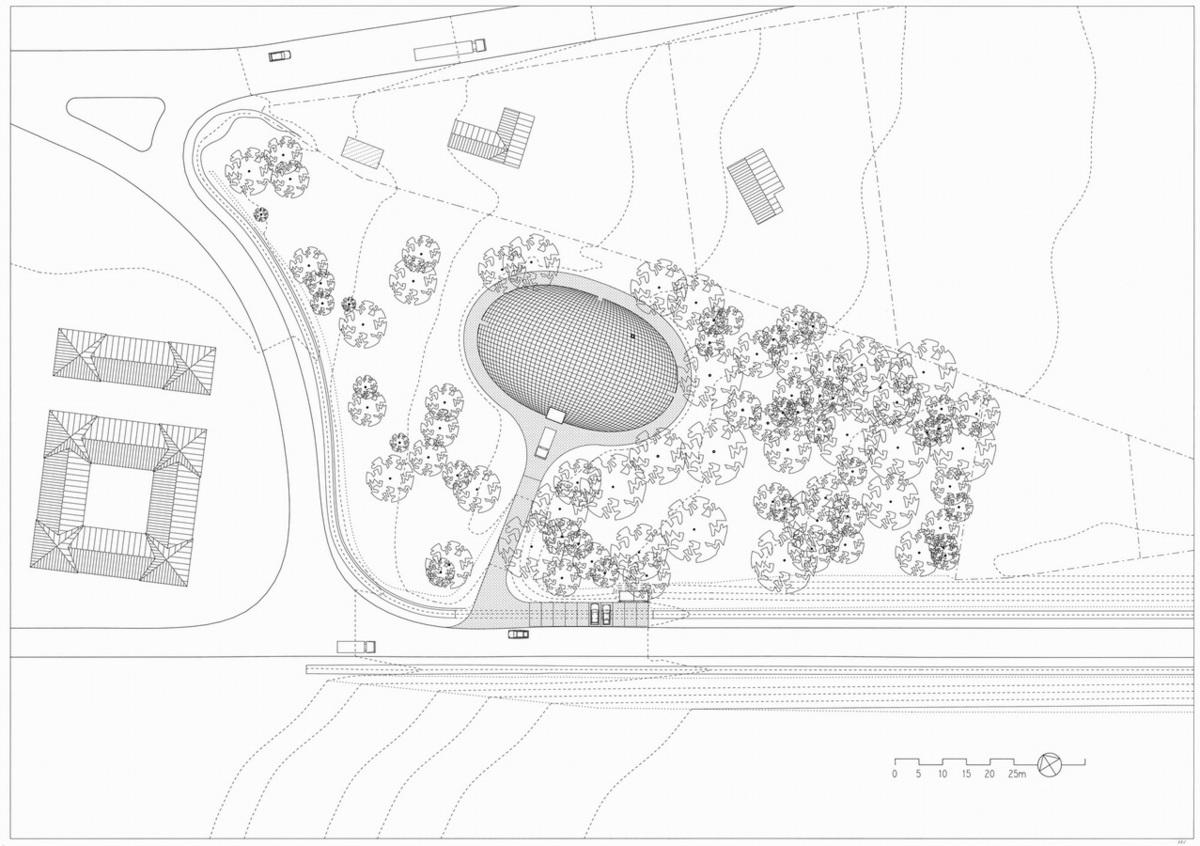

总平面图
![1547631813941201.jpg 调整大小 23_279_P05.jpg](/wp-content/uploads/2019/01/1547631813941201.jpg)

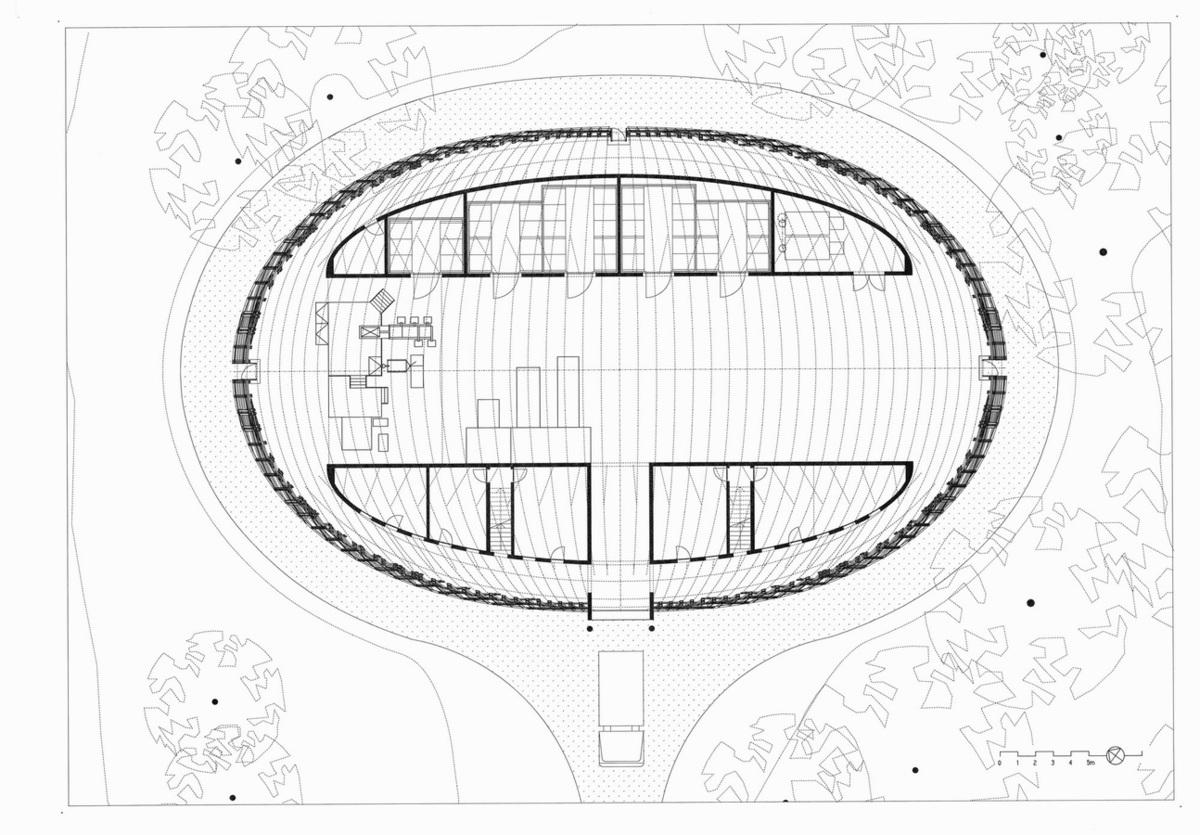

基础平面图
![1547631850502705.jpg 调整大小 24_279_P23.jpg](/wp-content/uploads/2019/01/1547631850502705.jpg)

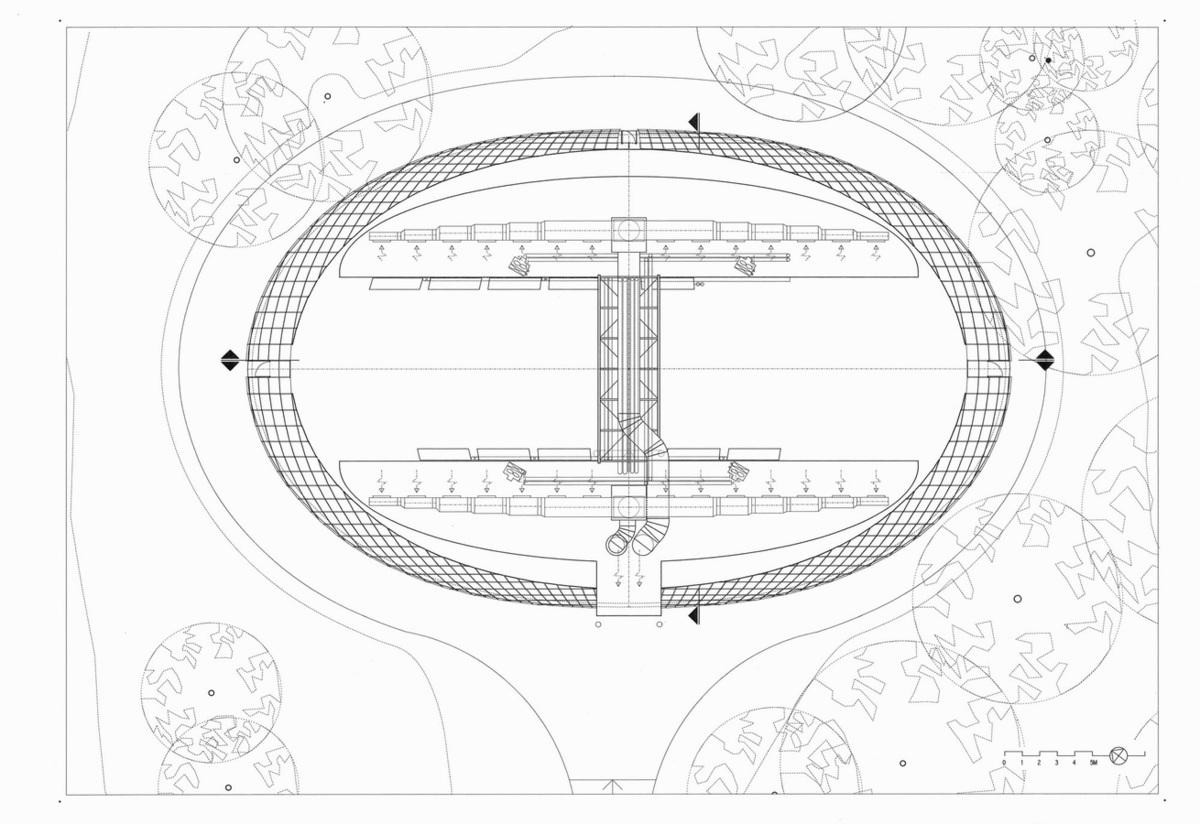

一层平面图
![1547631888393969.jpg 调整大小 25_279_P01.jpg](/wp-content/uploads/2019/01/1547631888393969.jpg)
一层平面图
![1547631903902940.jpg 调整大小 26_279_P10.jpg](/wp-content/uploads/2019/01/1547631903902940.jpg)

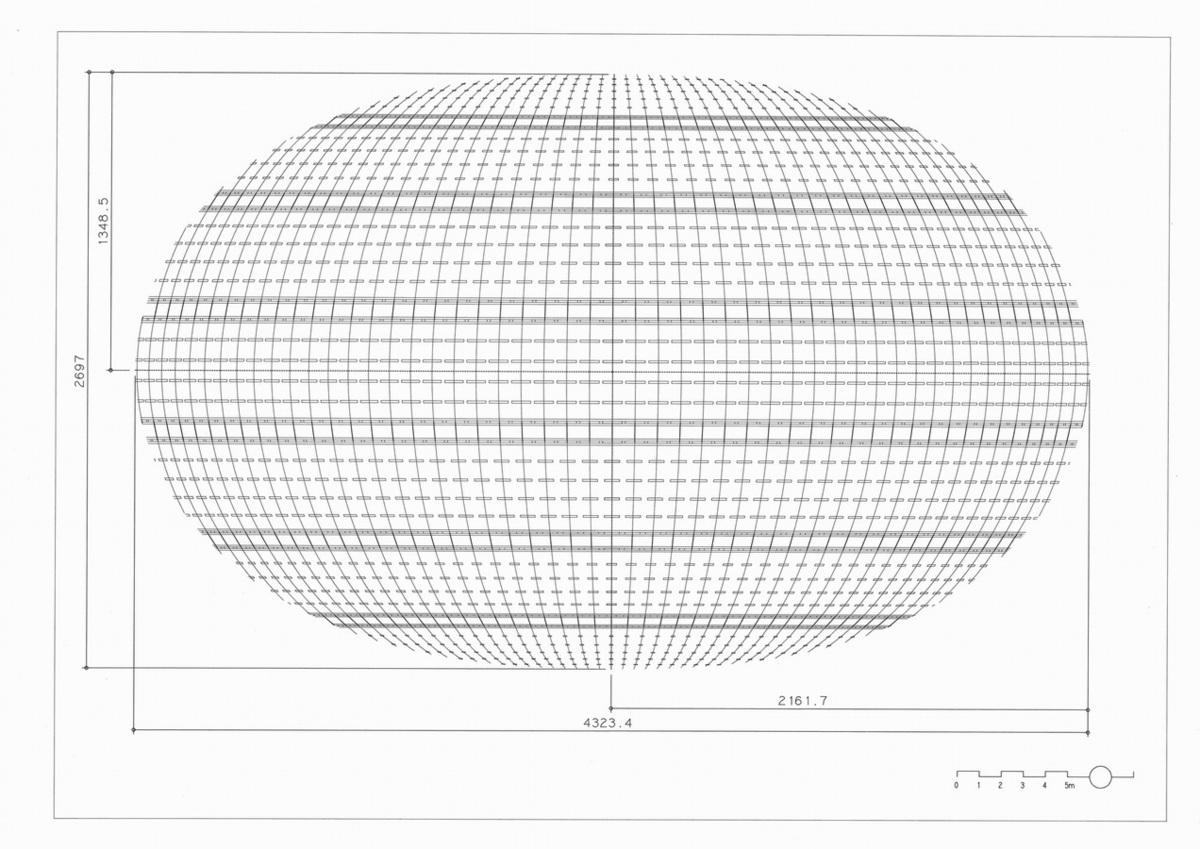

平面图
![1547631913230074.jpg 调整大小 27_279_P11.jpg](/wp-content/uploads/2019/01/1547631913230074.jpg)

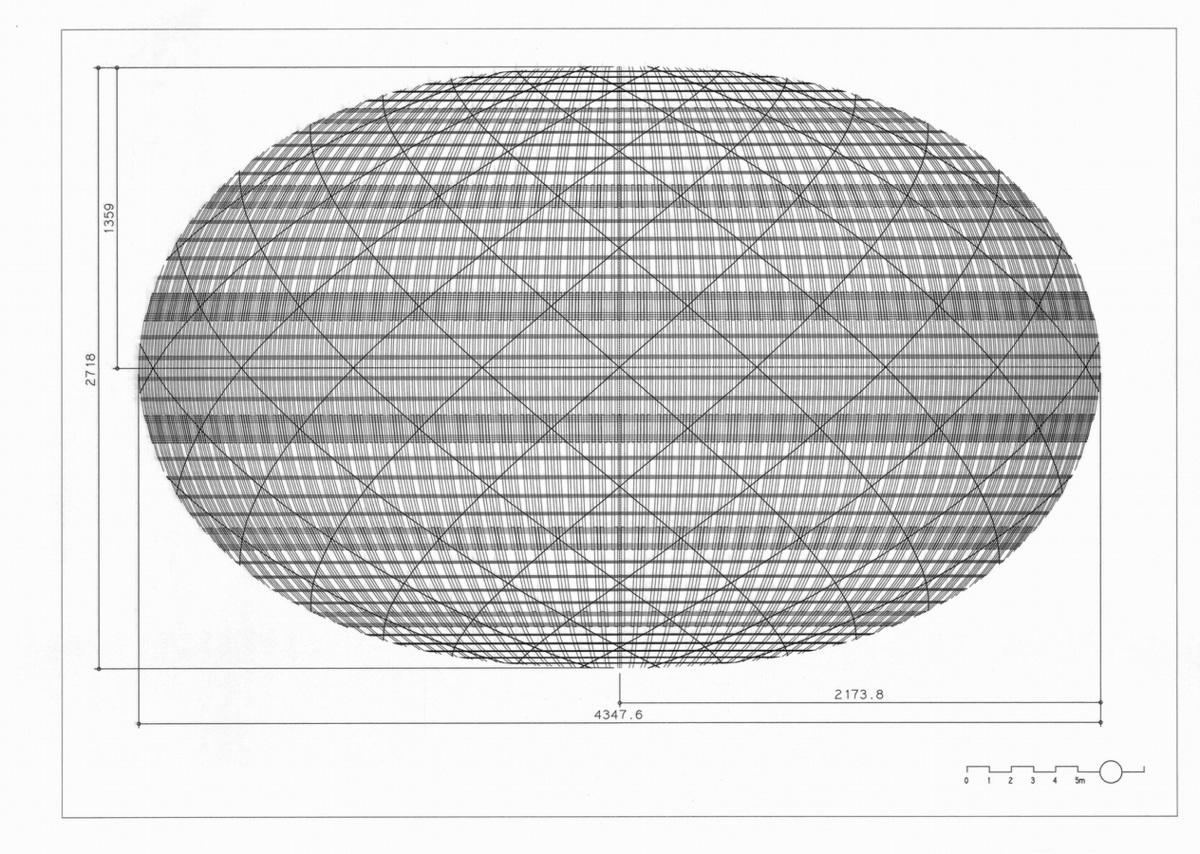

平面图
![1547631925163825.jpg 调整大小 28_279_P08.jpg](/wp-content/uploads/2019/01/1547631925163825.jpg)
平面图
![1547631937193496.jpg 调整大小 29_279_P14.jpg](/wp-content/uploads/2019/01/1547631937193496.jpg)

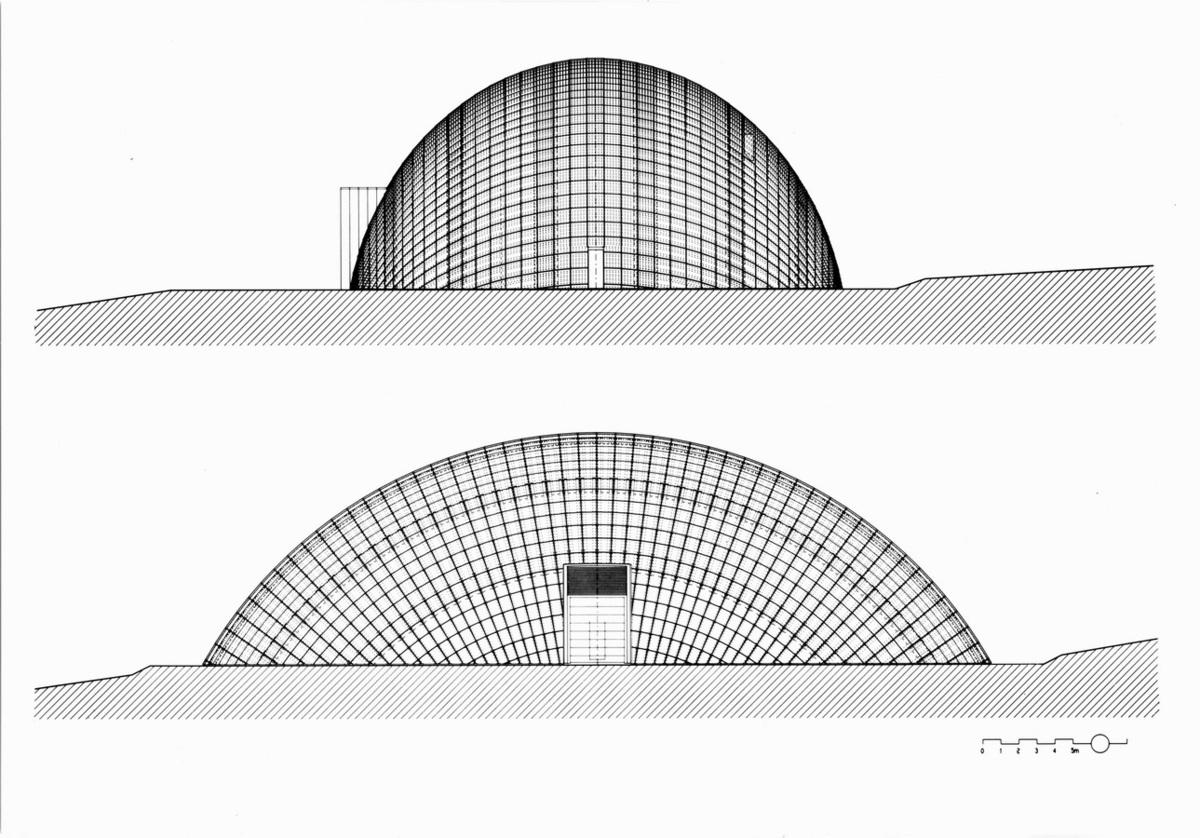

立面图
![1547631951979725.jpg 调整大小 30_279_Panneau7.jpg](/wp-content/uploads/2019/01/1547631951979725.jpg)
立面图
![1547631963998534.jpg 调整大小 31_279_P24.jpg](/wp-content/uploads/2019/01/1547631963998534.jpg)

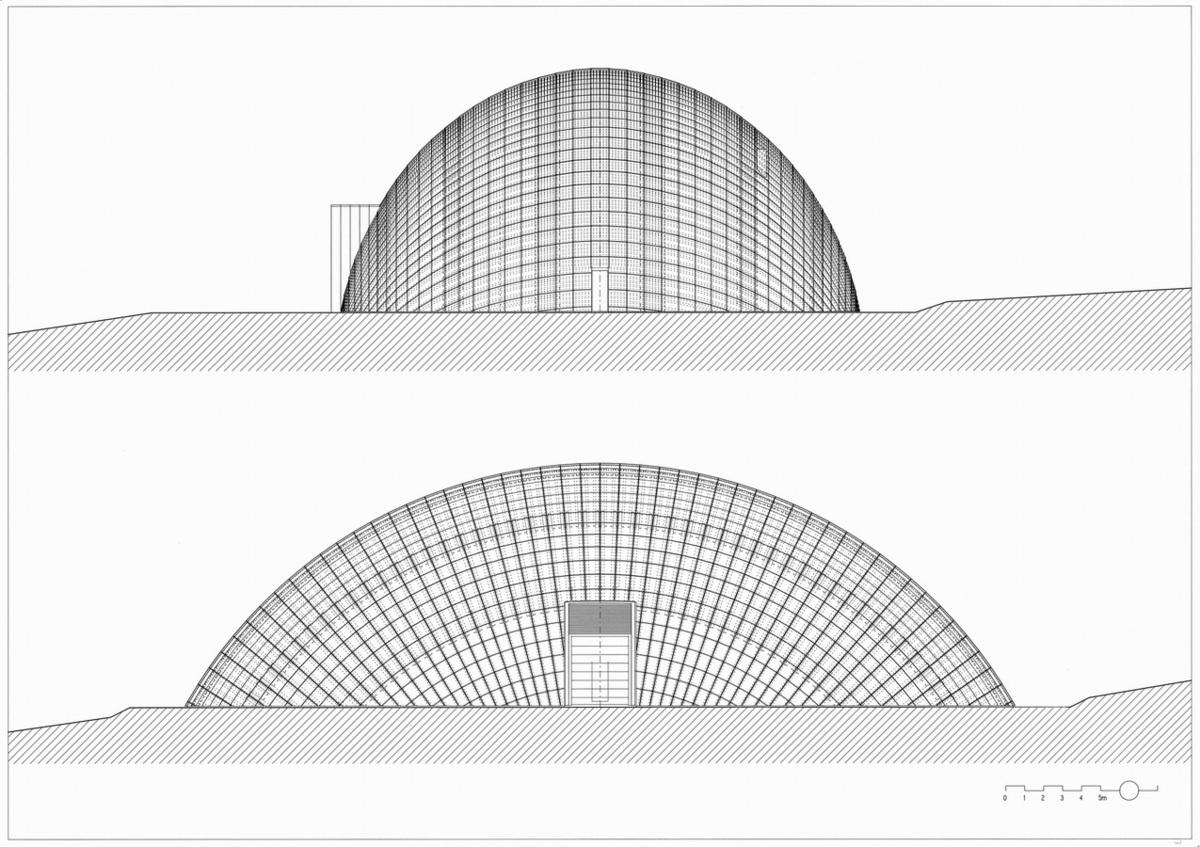

立面图
![1547631975630358.jpg 调整大小 32_279_P25.jpg](/wp-content/uploads/2019/01/1547631975630358.jpg)
立面图
![1547631991316021.jpg 调整大小 33_279_P27.jpg](/wp-content/uploads/2019/01/1547631991316021.jpg)
立面图
![1547632011155132.jpg 调整大小 34_279_P13.jpg](/wp-content/uploads/2019/01/1547632011155132.jpg)

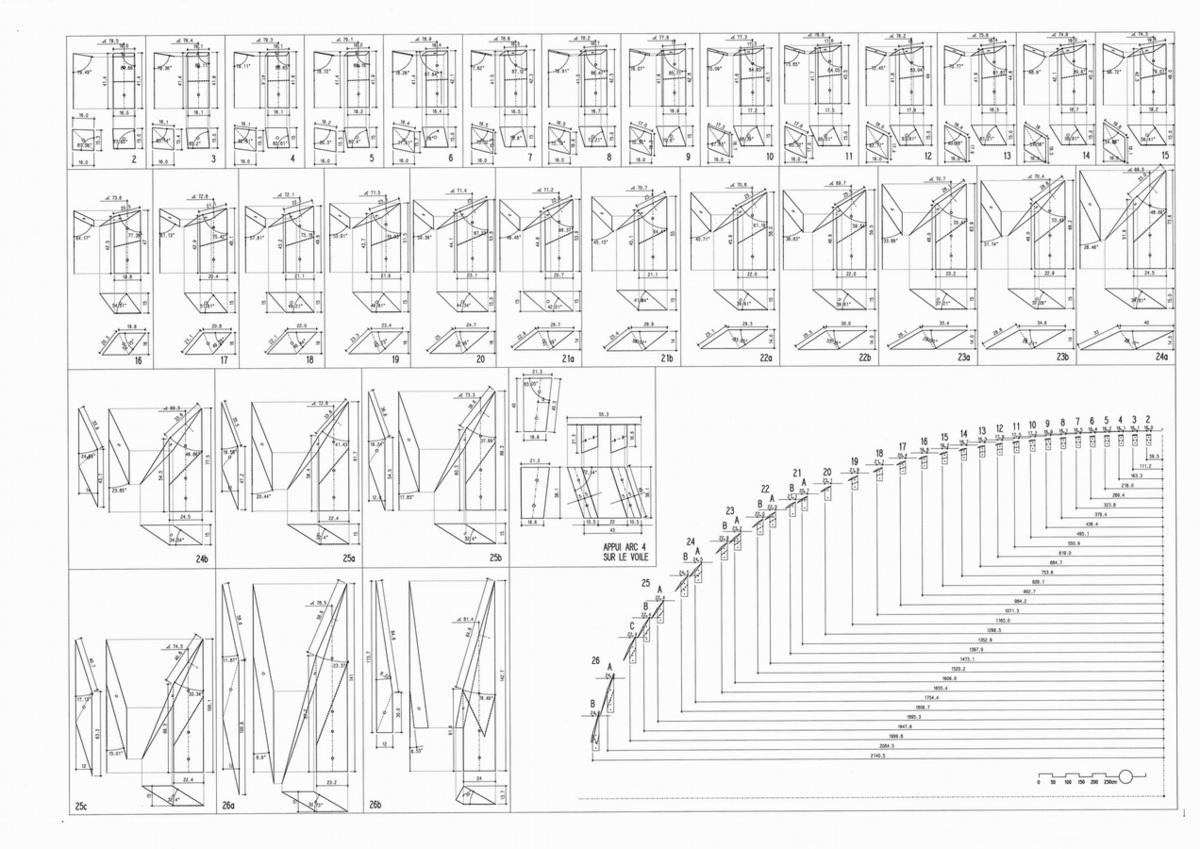

节点构造图
![1547632024288510.jpg 调整大小 35_279_P26.jpg](/wp-content/uploads/2019/01/1547632024288510.jpg)

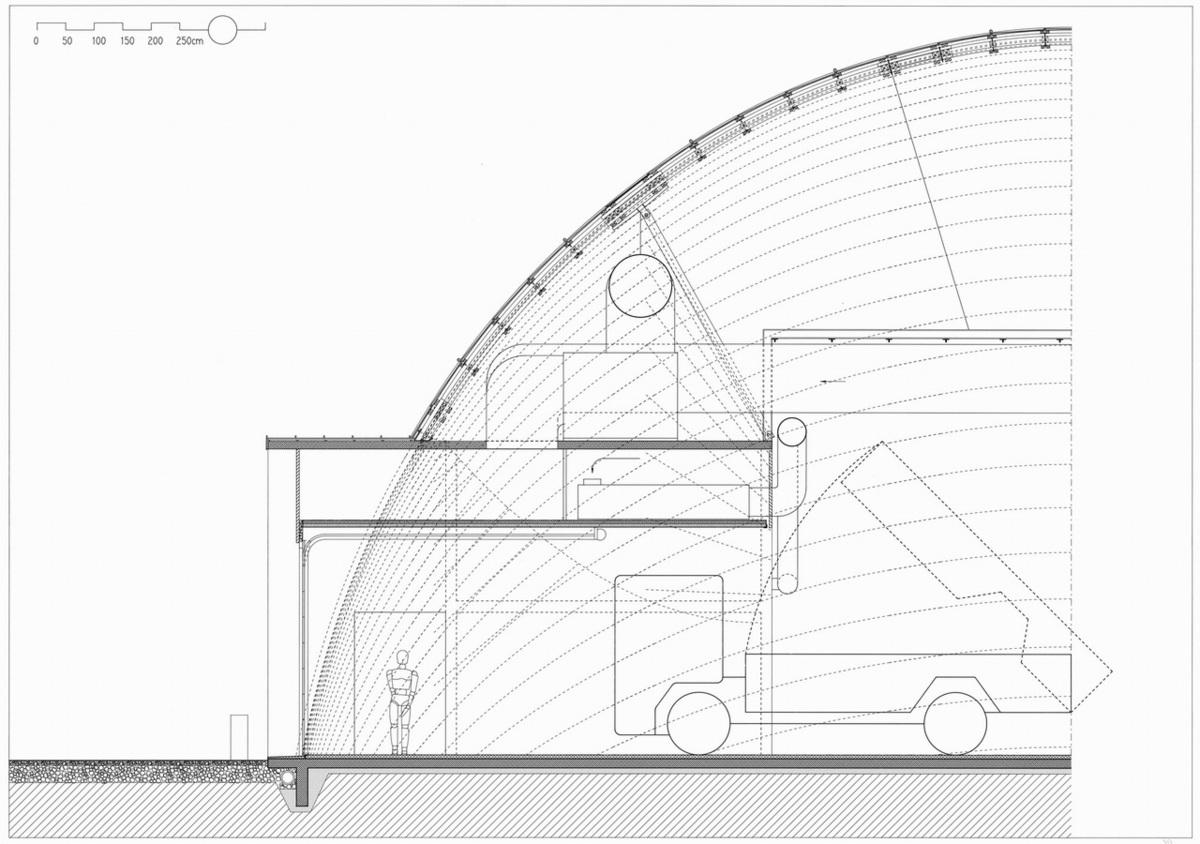

剖面图
![1547632077978804.jpg 调整大小 36_279_P12.jpg](/wp-content/uploads/2019/01/1547632077978804.jpg)
平面图
![1547632103762803.jpg 调整大小 37_279_P07.jpg](/wp-content/uploads/2019/01/1547632103762803.jpg)
平面图
![1547632130232336.jpg 调整大小 38_279_P09.jpg](/wp-content/uploads/2019/01/1547632130232336.jpg)

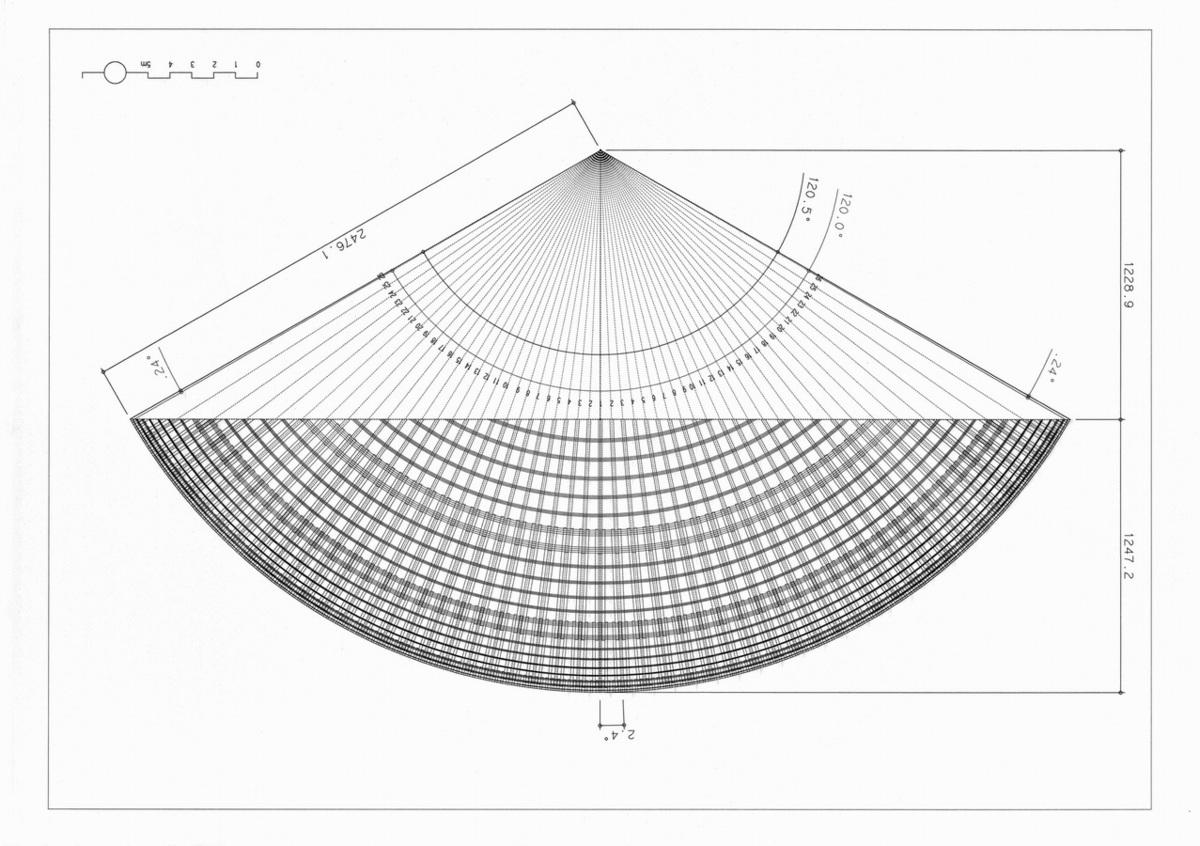

平面图
![1547632149657227.jpg 调整大小 39_279_P04.jpg](/wp-content/uploads/2019/01/1547632149657227.jpg)

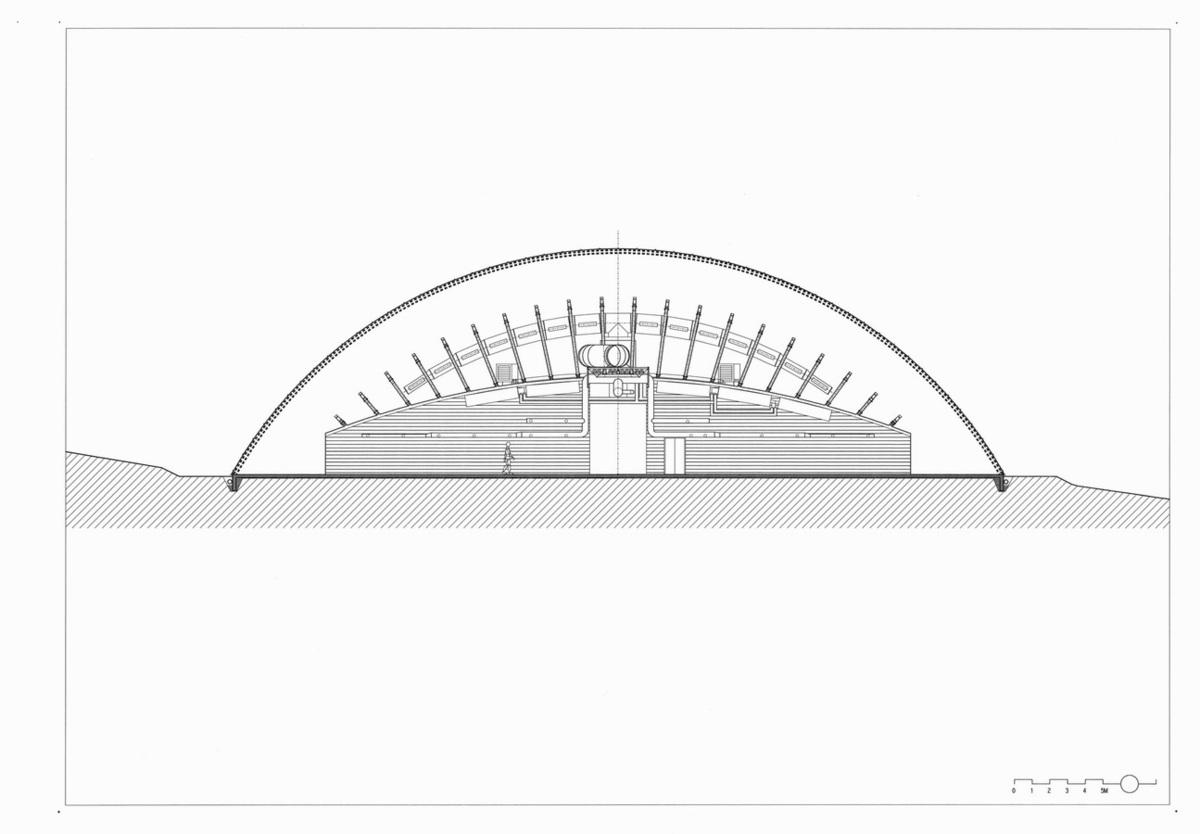

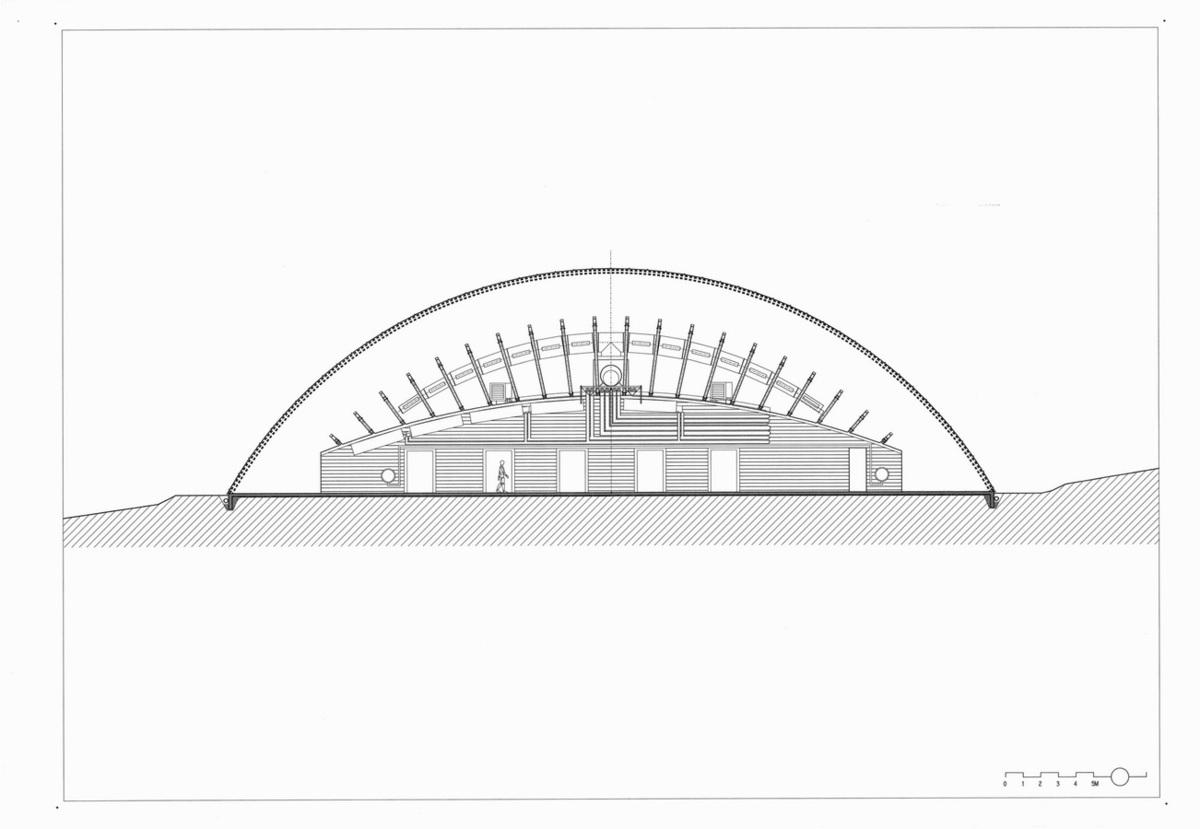

剖面图
![1547632160704174.jpg 调整大小 40_279_P03.jpg](/wp-content/uploads/2019/01/1547632160704174.jpg)
剖面图
![1547632170873578.jpg 调整大小 41_279_Panneau4.jpg](/wp-content/uploads/2019/01/1547632170873578.jpg)
剖面图
![1547632195562550.jpg 调整大小 42_279_Panneau5.jpg](/wp-content/uploads/2019/01/1547632195562550.jpg)
剖面图
![1547632213376084.jpg 调整大小 43_279_Panneau6.jpg](/wp-content/uploads/2019/01/1547632213376084.jpg)

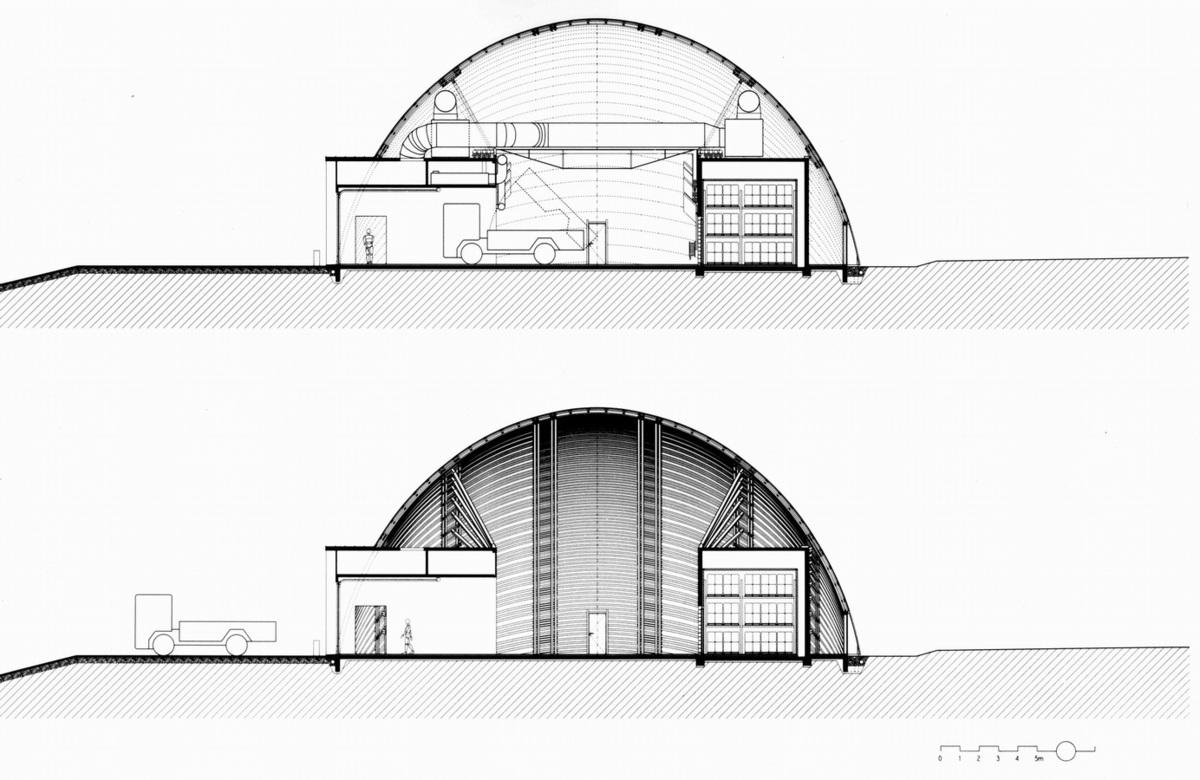

剖面图
![1547632228289654.jpg 调整大小 44_279_P02.jpg](/wp-content/uploads/2019/01/1547632228289654.jpg)
剖面图
![1547632247628444.jpg 调整大小 45_279_Panneau3.jpg](/wp-content/uploads/2019/01/1547632247628444.jpg)
概念演示图
![1547632312216950.jpg 调整大小 46_279_Panneau2.jpg](/wp-content/uploads/2019/01/1547632312216950.jpg)
概念演示图
![1547632328638642.jpg 调整大小 47_279_P19.jpg](/wp-content/uploads/2019/01/1547632328638642.jpg)

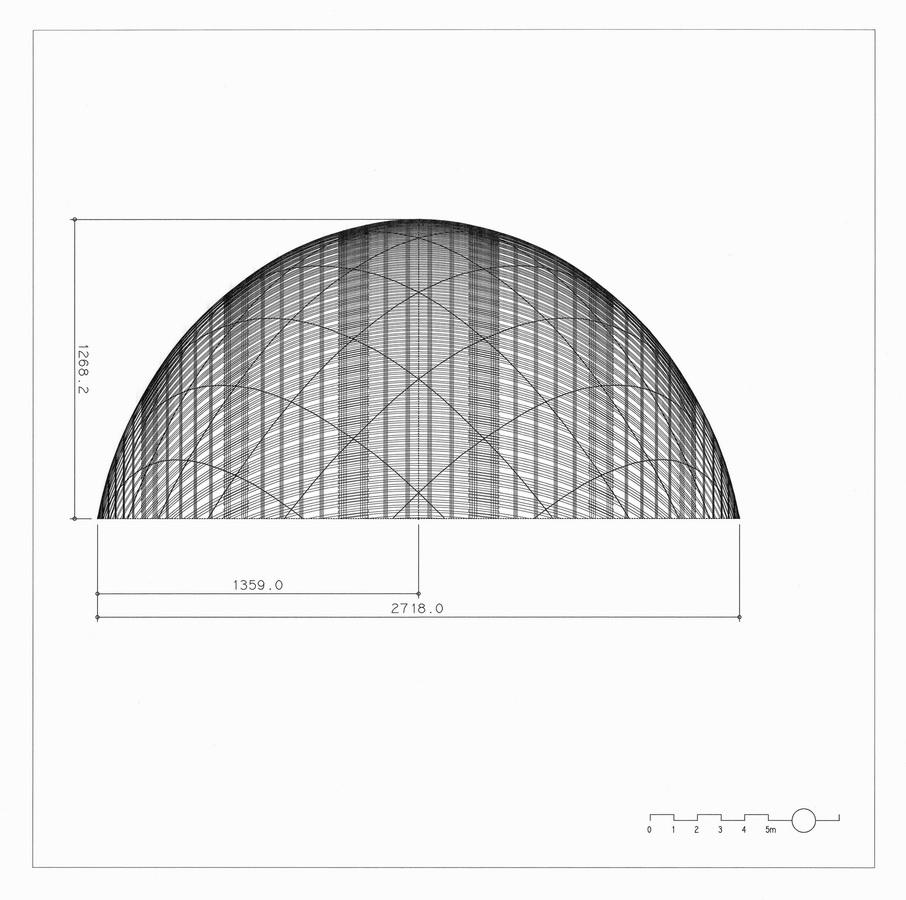

立面图
![1547632344852226.jpg 调整大小 48_279_P20.jpg](/wp-content/uploads/2019/01/1547632344852226.jpg)
概念演示图
![1547632357965514.jpg 调整大小 49_279_P30.jpg](/wp-content/uploads/2019/01/1547632357965514.jpg)

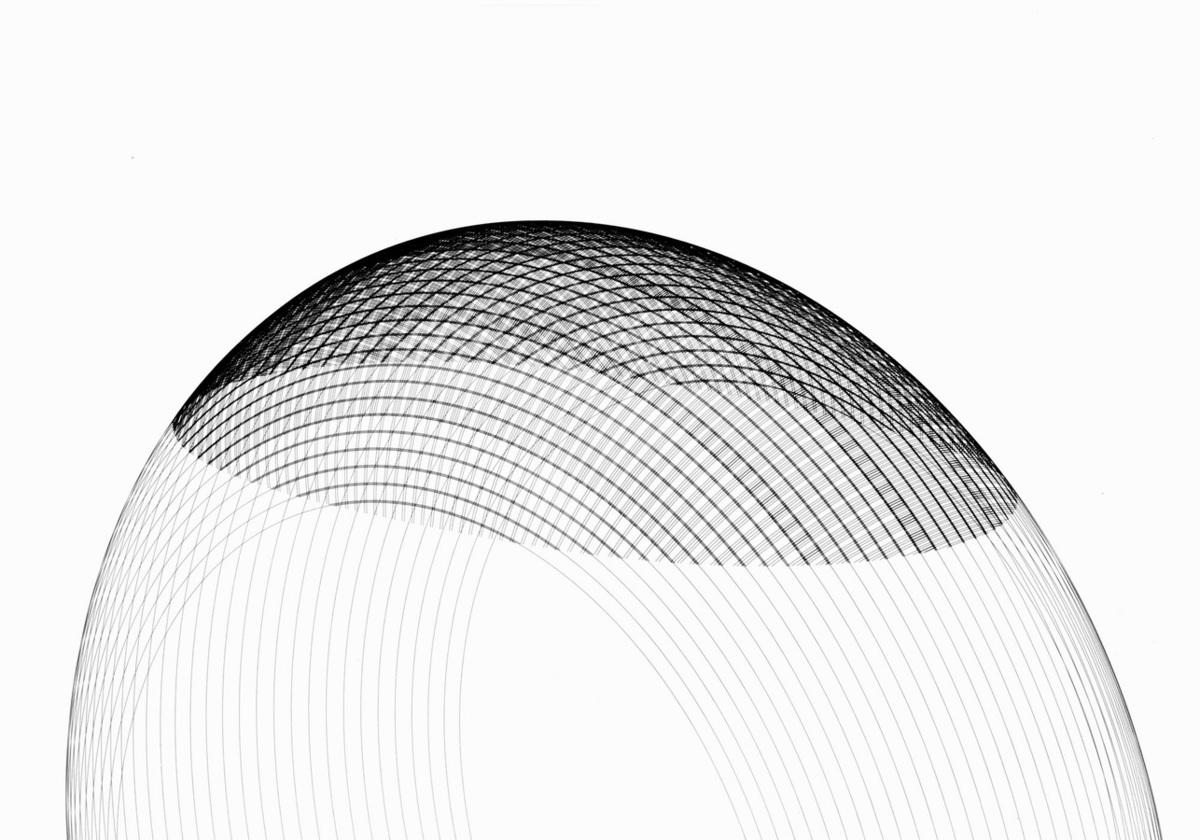

概念演示图
![1547632376190558.jpg 调整大小 50_279_Panneau1.jpg](/wp-content/uploads/2019/01/1547632376190558.jpg)
概念演示图
![1547632478363538.jpg 调整大小 51_279_P15.jpg](/wp-content/uploads/2019/01/1547632478363538.jpg)
方案节点图
![1547632537640574.jpg 调整大小 52_279_P28.jpg](/wp-content/uploads/2019/01/1547632537640574.jpg)
节点构造图
![1547632558652639.jpg 调整大小 53_279_P29.jpg](/wp-content/uploads/2019/01/1547632558652639.jpg)
剖面图
项目信息
建筑师:SAMYN and PARTNERS
建筑地点:RueAndréFeher2,6900 Marche-en-Famenne,比利时
总建筑面积:1144.0平方米
建筑摄影师:DaylightLiègesprl,Marie-FrançoisePLISSART,Simon SCHMITT,Philippe SAMYN和PARTNERS
建筑类别:工业建筑
建筑设计:Ph.Samyn, Gh. André,R. Delaunoit, D. Mélotte
结构体设计:对于SETESCO sa:Ph.Samyn,G. Clantin
服务工程:对于FTI sa:Ph.Samyn,P. Fontaine,A. De Windt(热力学计算)
木工合作:Koos&Cie sa
框架和木工:MenuiserieFrésonsc
总承包商:Bouny Construction sprl
土建工程:GobietFrèressa
电力设计:Henneaux sa
水暖设计:Duvivier sprl
屋顶玻璃:门户网站sa
制冷设备:Grencobel sa
模型制作:Marie Moignot,Quentin Cruysmans
©版权声明
本文来自 ArchitectureDaily 禁止以建筑学院编辑版本转载,如有转载请联系原作者,长期接受各类作品、资讯投稿。
