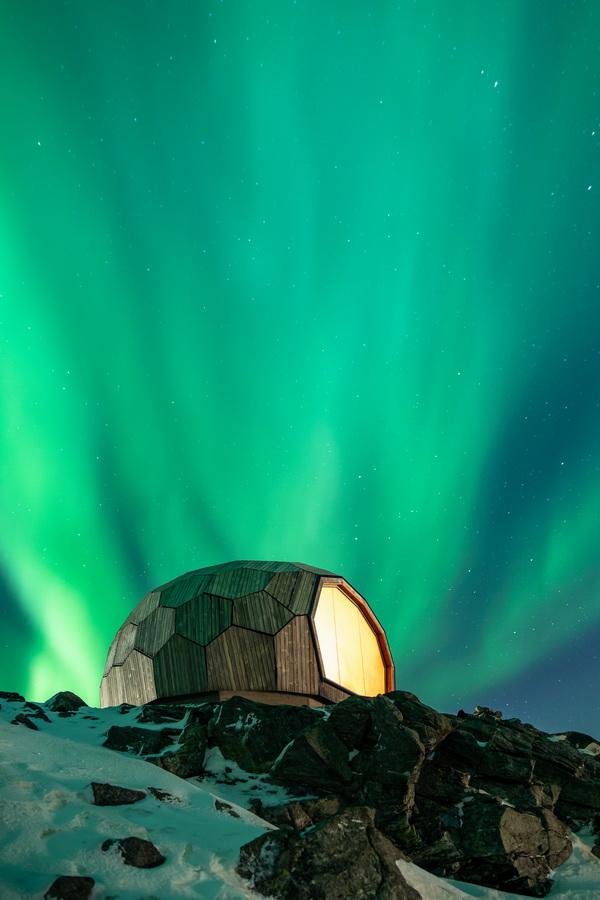

徒步旅人的明灯,北极光之下的岩石小屋/SPINN Arkitekter

2019.02.18 | , , ,
ArchitectureDaily ArchitectureDaily

翻译:建筑学院-黄英杰
校对:建筑学院 柚子

原文链接

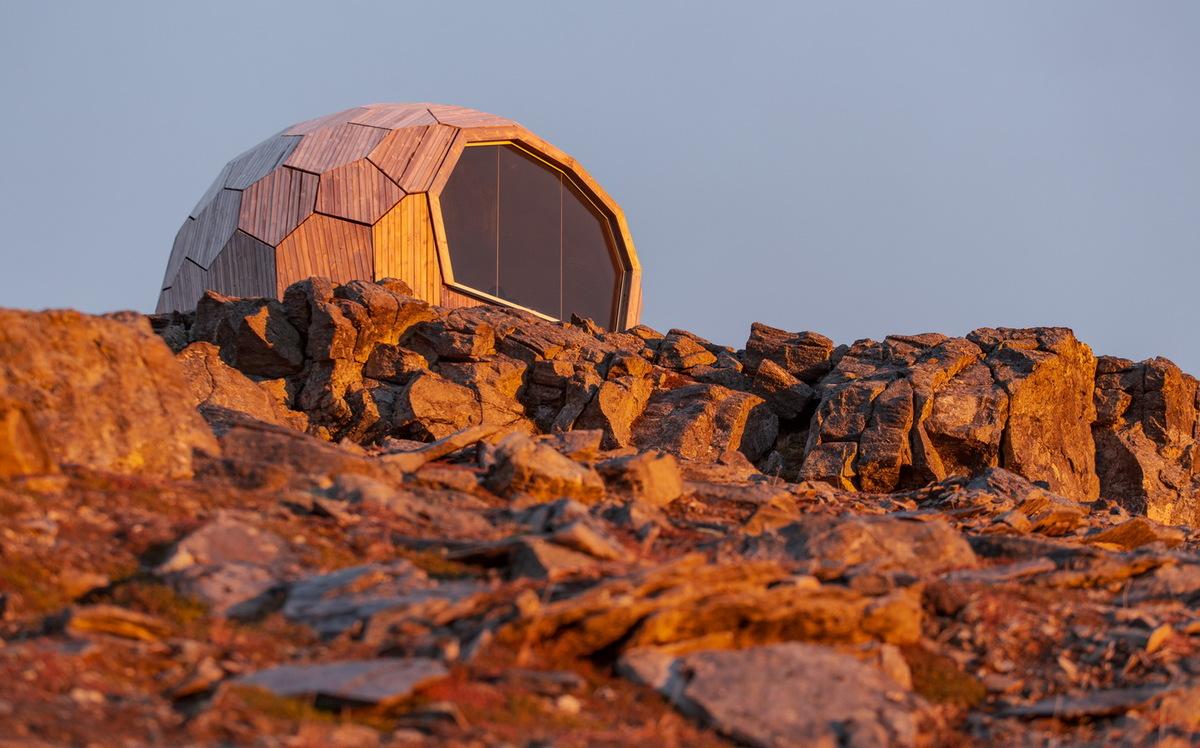

调整大小 1__Featured_image.jpg

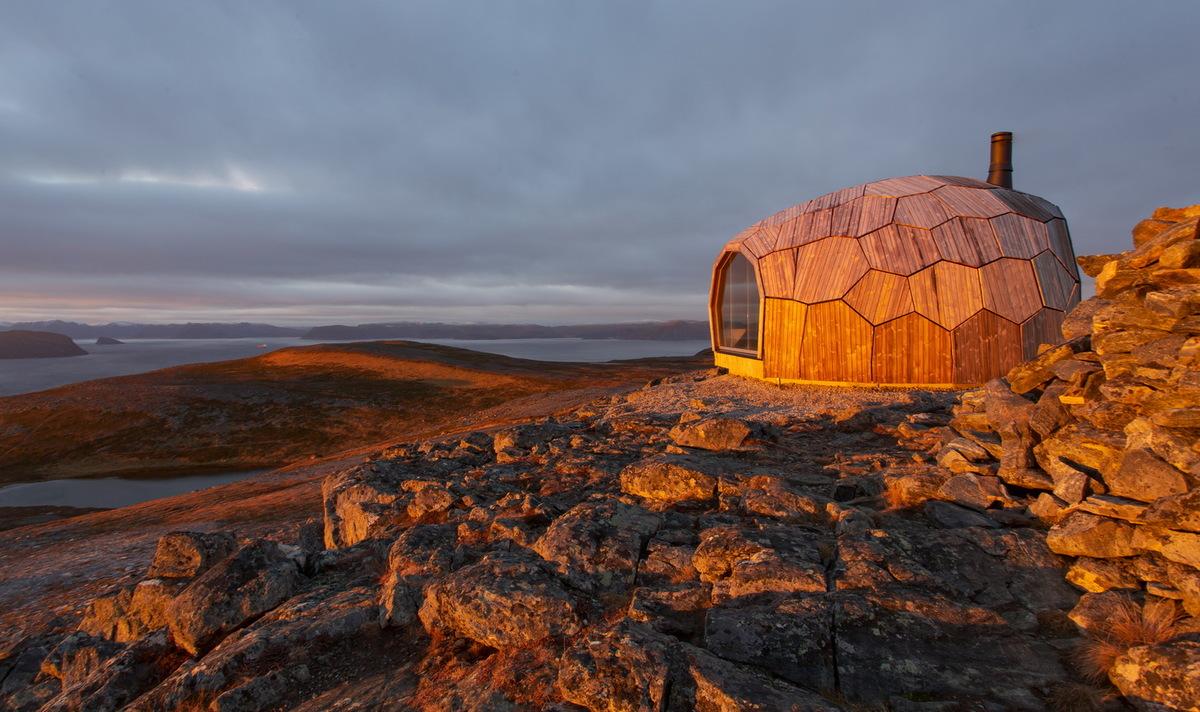

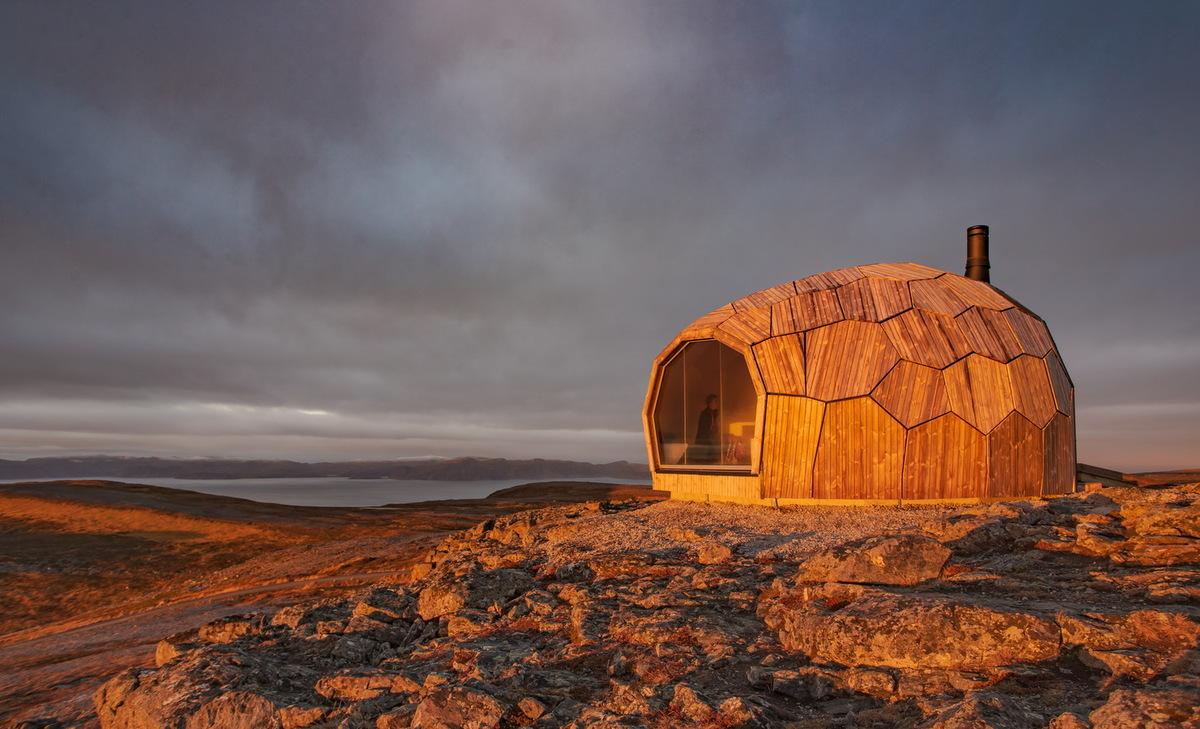

调整大小 6_109A2125.jpg

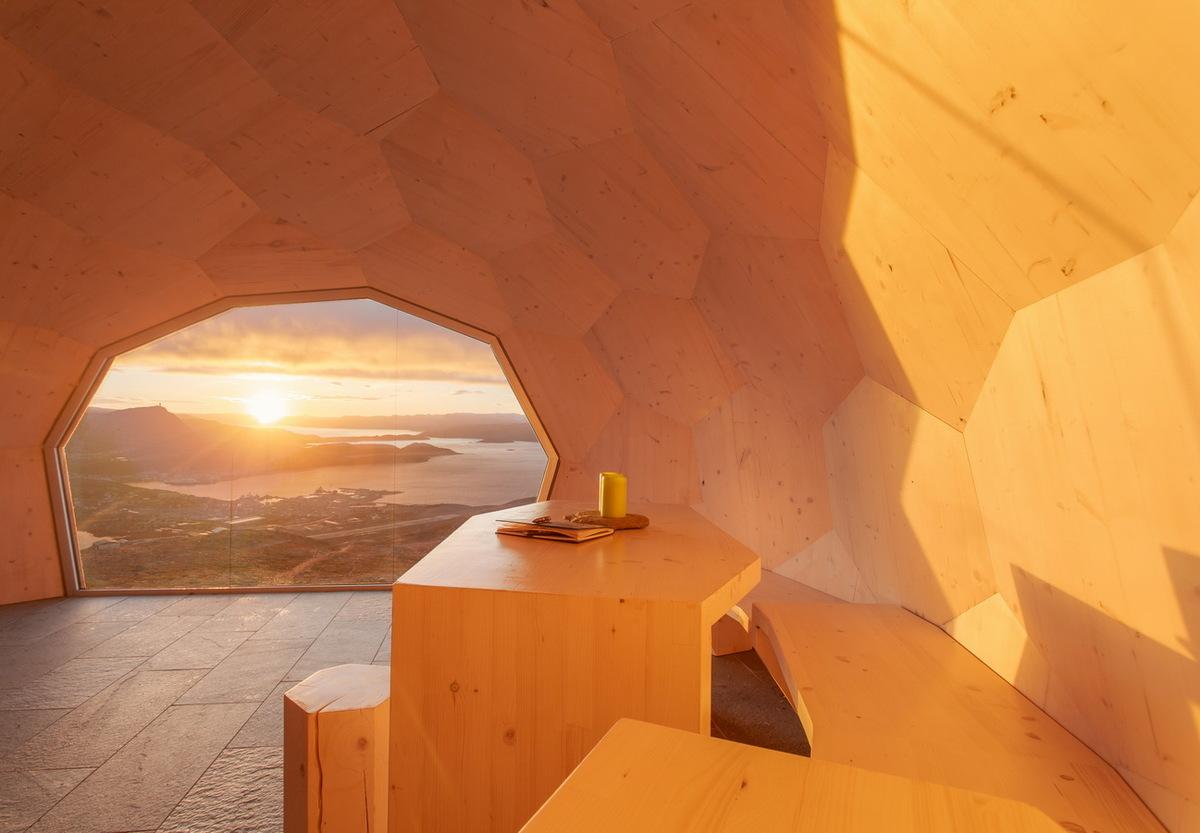

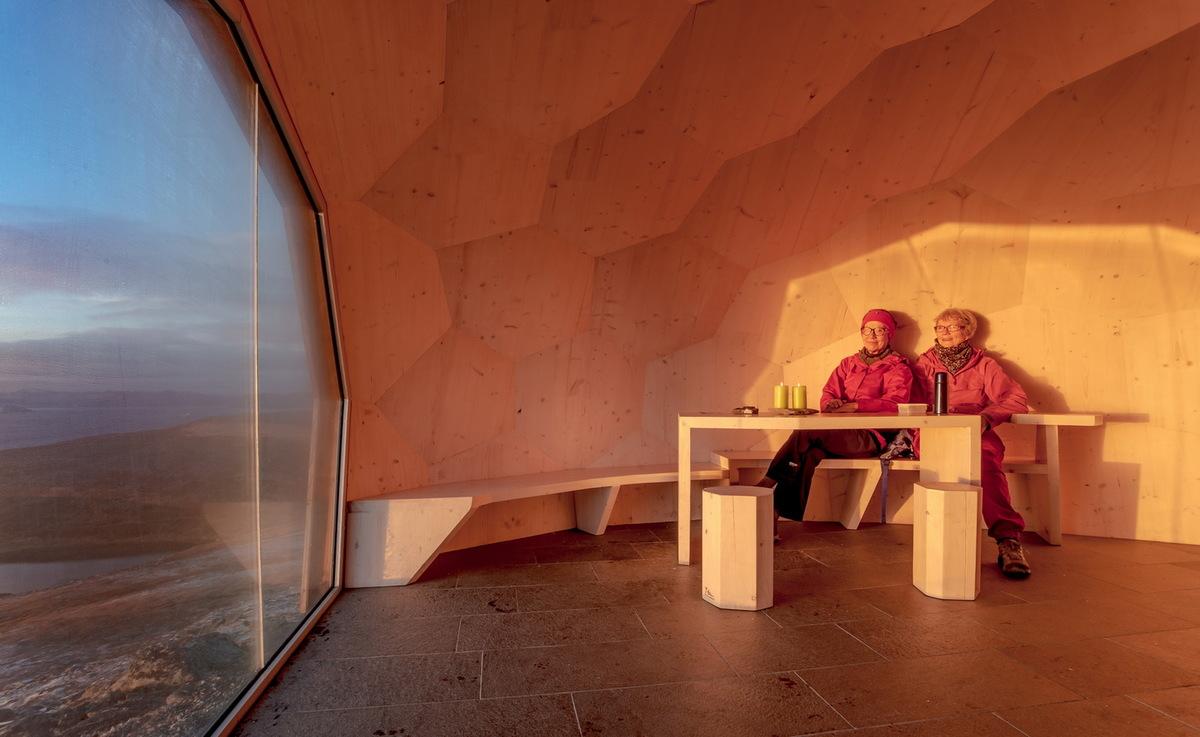

2015年夏天,挪威徒步旅行协会(DNT)的Hammerfest分会决定建造两个简单的温暖小屋,以促进城镇周围山区的徒步旅行这一有意义的运动。这个想法在最初很简单——“我们想象一个带有良好窗户的小型徒步旅行小屋,有一个燃木炉和简单的长椅,靠近山顶,并且尊重地理环境迎合当地的地形条件”。


调整大小 8_SPINN_manual_02.jpg

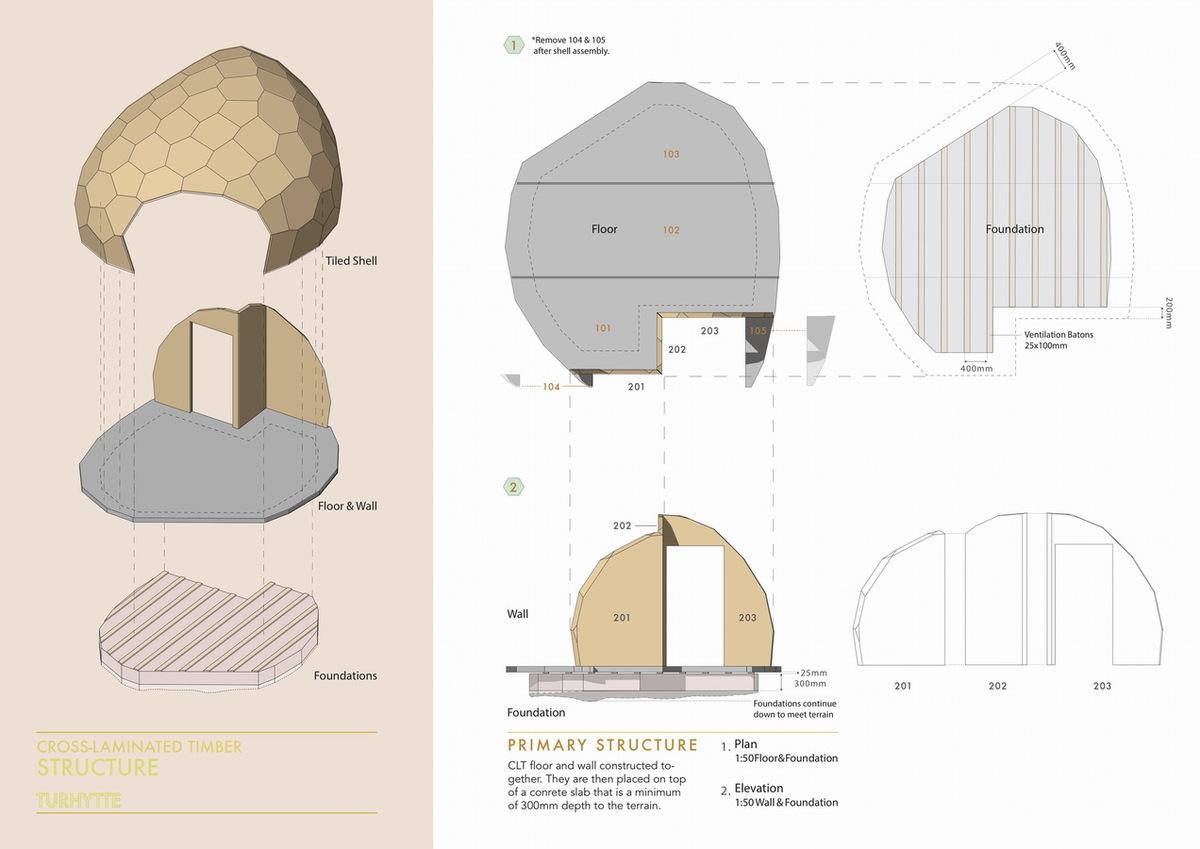

多层的木质结构分析图

调整大小 4_109A1981.jpg

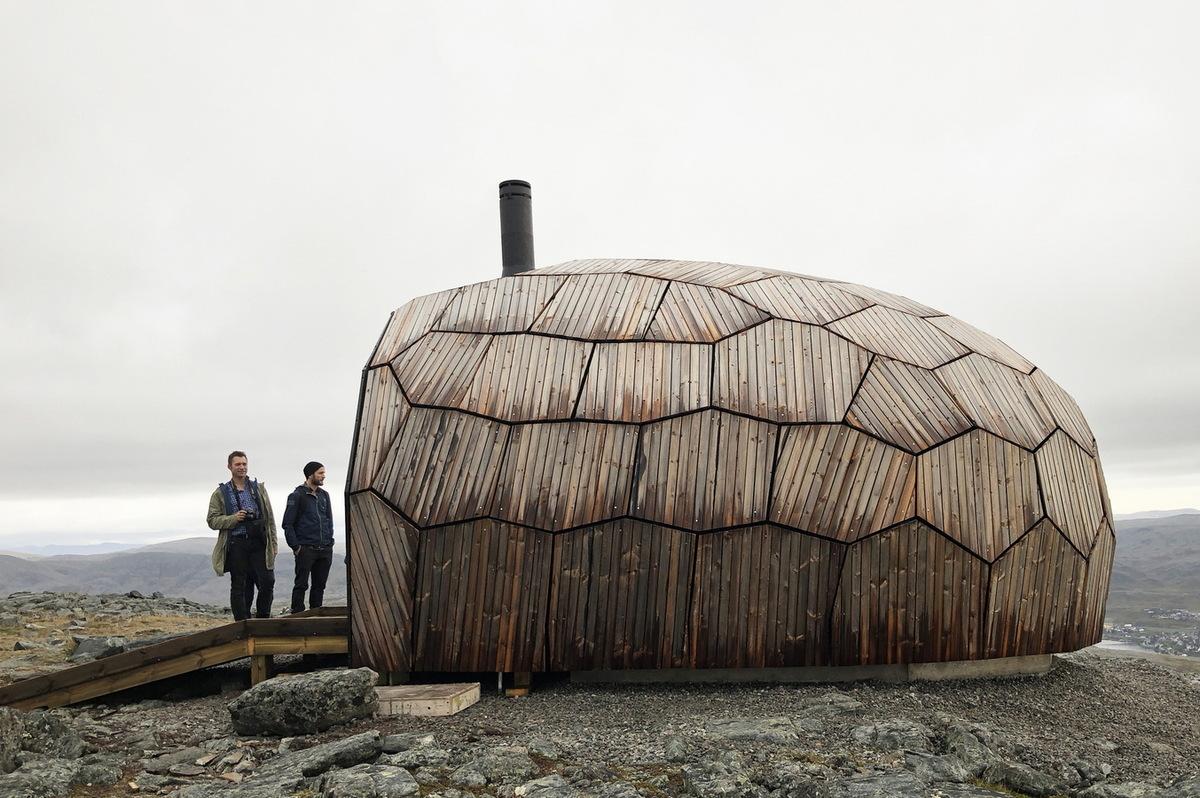

SPINN迎接了挑战并在2015年夏天开始了最初的草图设计。“Varden”被认为是一种适合当地地形的有机木结构,可以承受该地区极端恶劣的冬季气候条件,为徒步旅行者提供温暖和宜人的休息环境,自身也能够成为当地一个极具吸引力的景观而存在。为了将有机木壳的草图转化为现实,SPINN联系了他们的长期合作伙伴FORMAT工程师,帮助他们将双曲木“岩石”转变为一种结构,该结构可以按照预期被精确地制造出来,然后由一群人建造在山顶上当地志愿者使用无人机和摄影测量软件在3D中绘制这些位点,以给出表面的详细设计图纸,该图用作建筑形态形成的一个个基线。

调整大小 9_109A1948-HDR.jpg

调整大小 21_109A2032-HDR.jpg

调整大小 22__09A6281.jpg

调整大小 23__09A6495.jpg

调整大小 19__09A6275.jpg

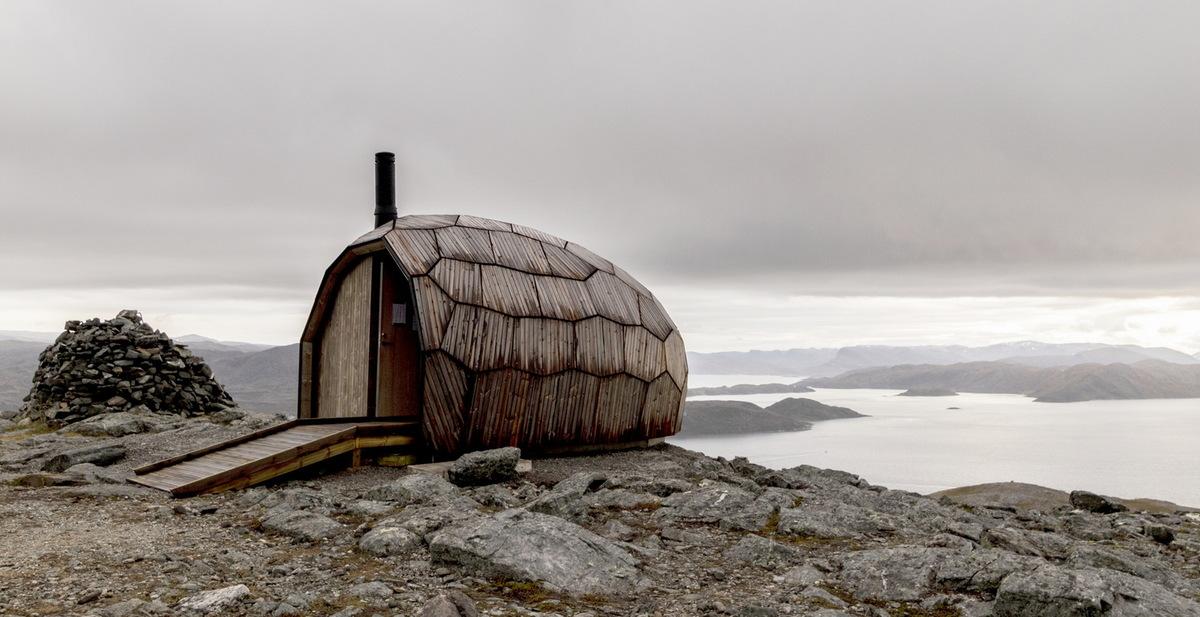

通过Sketchup和Rhino等软件的绘制之后,建筑师所做的初始形状由类似Grasshopper的软件工程师,以及FORMAT开发的一些定制脚本工具进行下一步优化、转换以及最终的呈现。该项目拥有一个木制的交叉层压木材外壳,77个独特的面板结构,设计师将他们像3D拼图一样拼凑组装在一起。

调整大小 13__09A6272.jpg

调整大小 10_109A1978.jpg

调整大小 18_109A2056-HDR.jpg

该设计针对模拟当地的风力条件进行了一定的测试,以确保其能够承受冬季北极风暴和极端的风力气候条件。并且进行雪模拟的环境测试以确保建筑入口能够按照设计的预期保持无雪的理想状态。通过计算确定面板之间的结构应力以确定用于构造的正确类型的螺钉和固定构件。在当代3D打印被广泛用于测试结构如何装配在一起,并测试外部表层的结构选择等等其他情况。

调整大小 2_109A2093.jpg

调整大小 3_109A2023.jpg

调整大小 11_Turhytte_SPINN_ext_03.jpg

调整大小 12_SPINN_manual_07.jpg

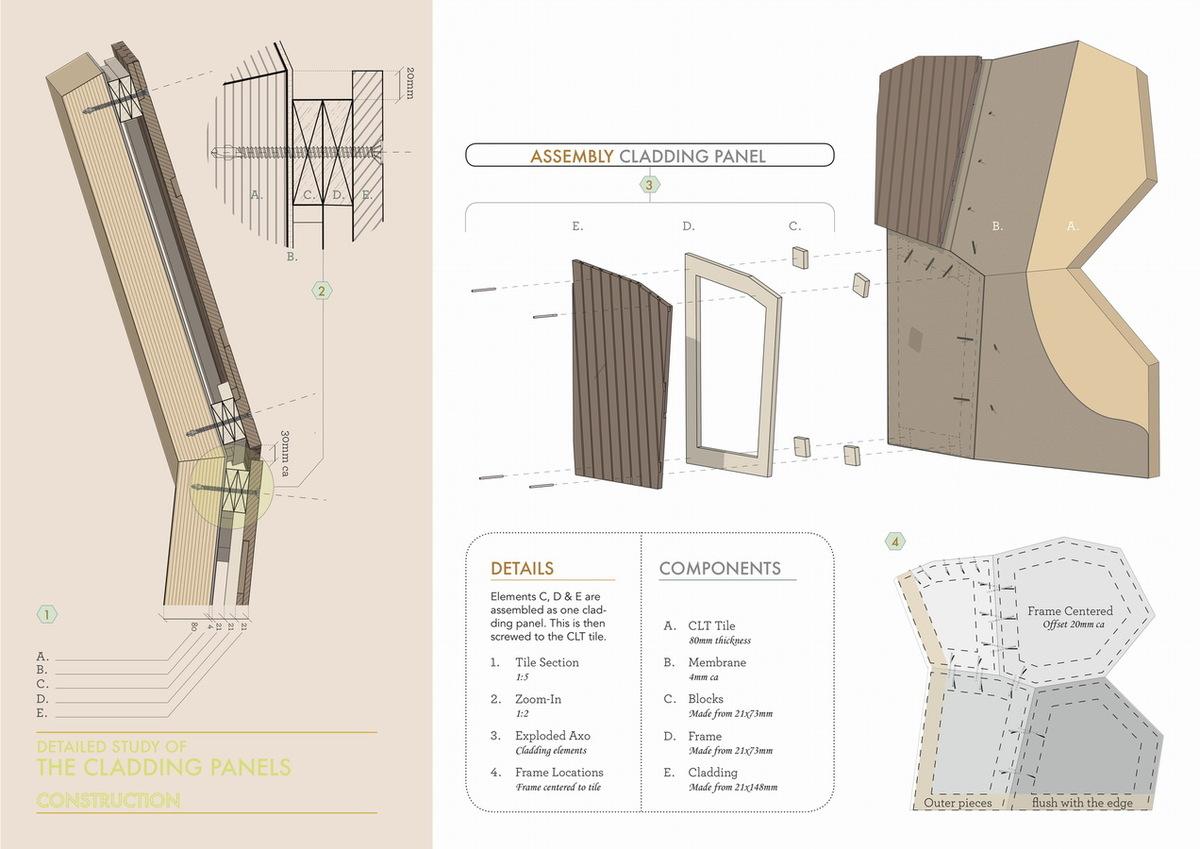

连结构件分析图

调整大小 13__09A6272.jpg

调整大小 20_109A1957.jpg

一开始SPINN和FORMAT提出的设计想法其实与客户预期的有很大不同,预算较高,但他们决心希望找到一种合适的方法来创建这个项目。可视化和动画模式是作为众筹努力的重要一部分,以筹集实现项目所需的部分资金。当地企业自愿提供材料和建筑服务,Kebony企业代表则捐赠抵消了外墙材料的预算成本。根据之前的计划,远足协会成员将负责构件结构的组装并将其运送到现场。

调整大小 5_109A1927-HDR.jpg

调整大小 24_36486816_1692244380852841_1918382567648657408_o.jpg

调整大小 27_IMG_3576.jpg

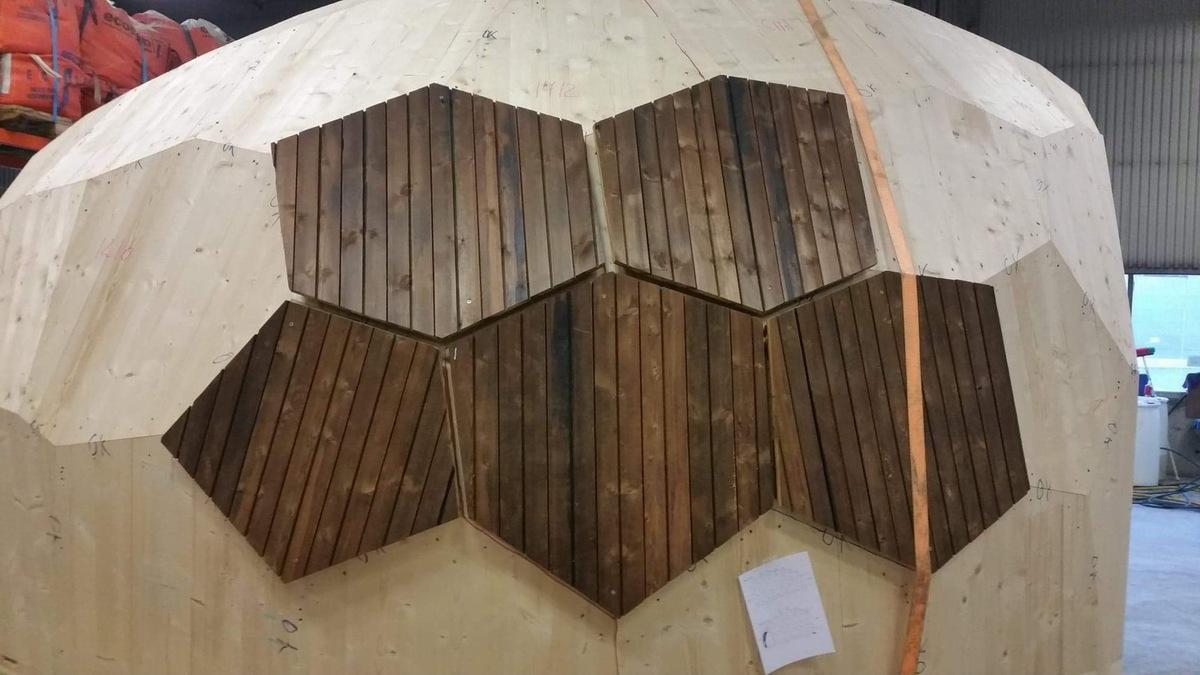

最后,决定在可控的仓库环境中来搭建结构,在那里组装集合并完成进行些部分测试,然后卸载部分构件以便运输过程的便利性。一组热情的志愿者在4个工作日内就将预制的CLT面板的主要结构安装在一起。另一组负责根据SPINN的1:1图纸切割,测量外表面的框架和面板的组装。志愿者在建造一个小屋时使用了超过1500小时,外加两个外立表层的组装。该项目唯一的较专业行的建筑工作是壳体的双层沥青防水涂层,以及建筑工人在现场浇筑的基础等等。

调整大小 14_109A2107-HDR.jpg

调整大小 25_Turhytte_SPINN_ext_01.jpg

调整大小 15_SPINN_manual_10.jpg

覆面镶板建造过程

调整大小 16_received_1519674428161834.jpg

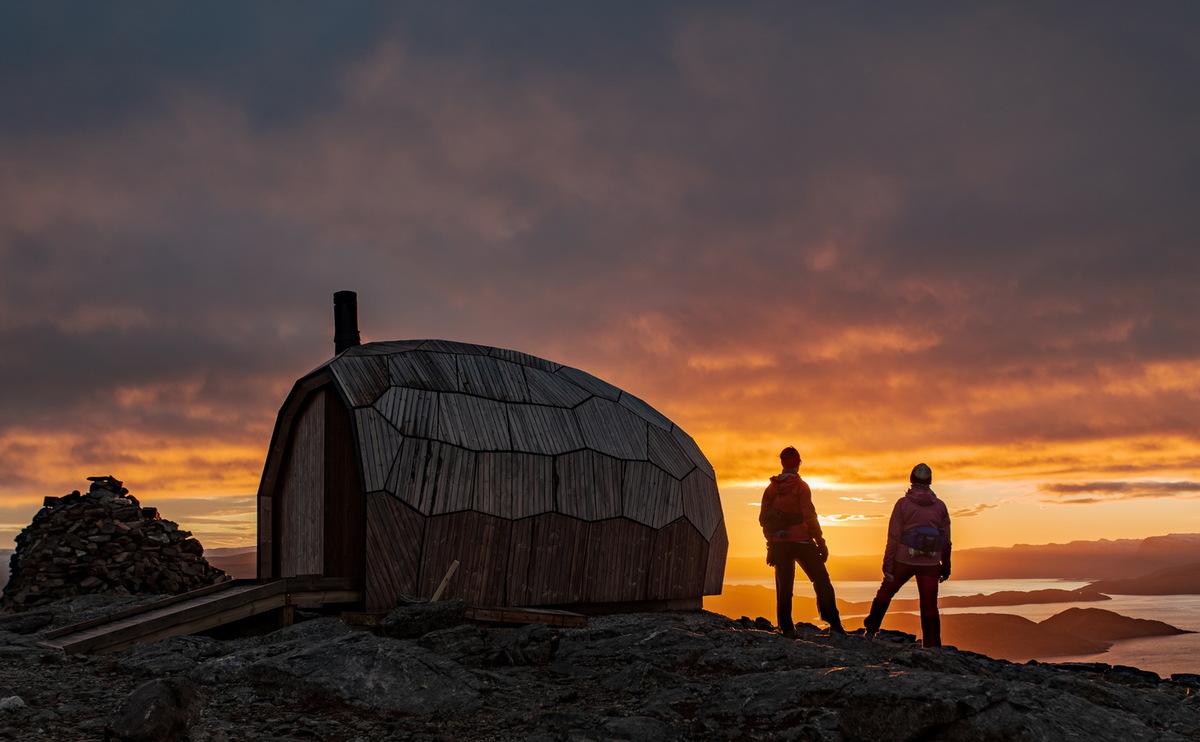

我们将其分成两部分,第一个小屋装在平板车上并开到Storfjellet。然后将它抬起并放在一起组装。窗户,壁炉,坡道和室内家具都运送和安装于现场。到目前为止,第一个小屋取得了巨大的成功,并且显著增加了Storfjellet的游客访问量。第二个小屋将建在Tyven,一个位于Hammerfest另一侧的山上,这两个小屋将起着默默守望城市的角色,并在美丽的Hammerfest北极景观中眺望彼此。

调整大小 26_Turhytte_SPINN_ext_02.jpg

调整大小 17_Turhytte_SPINN_ext_04.jpg


图纸

调整大小 8_SPINN_manual_02.jpg

多层的木质结构分析图

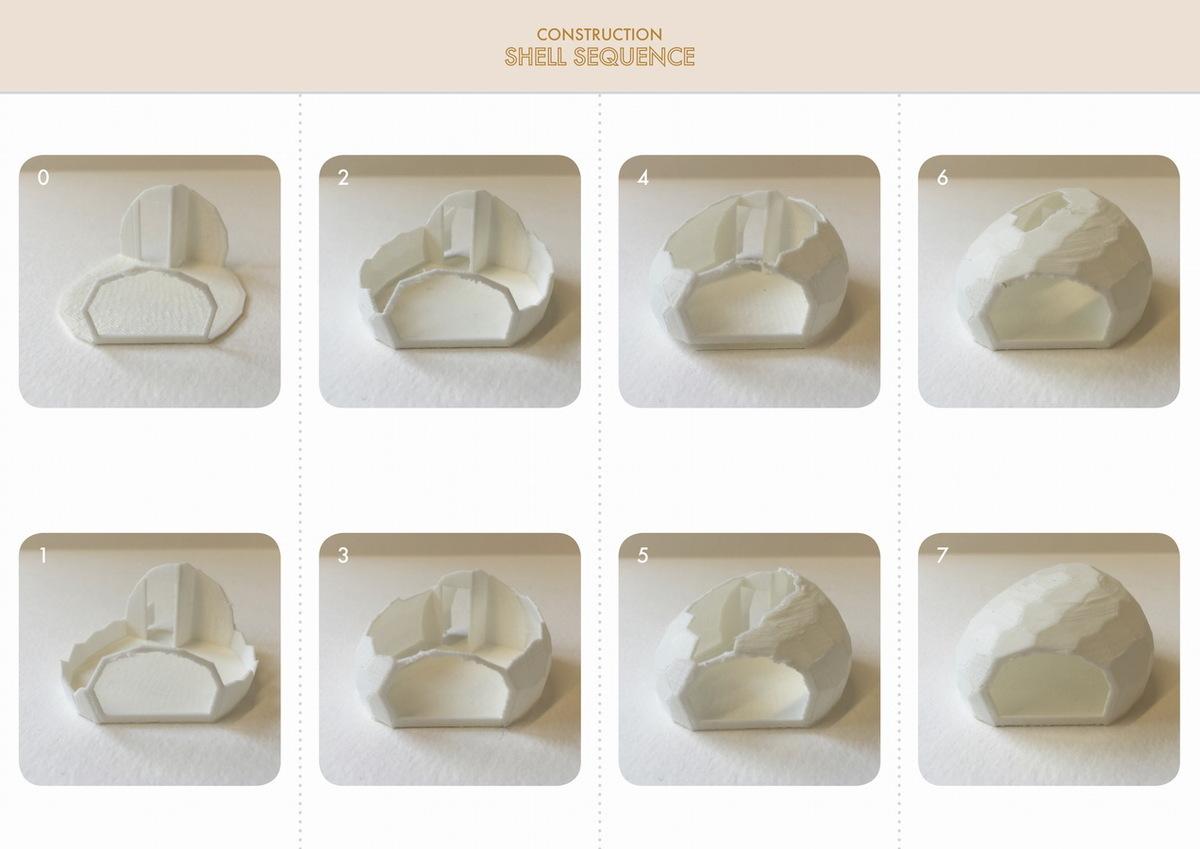

调整大小 28_SPINN_manual_06.jpg

外壳的结构演变图

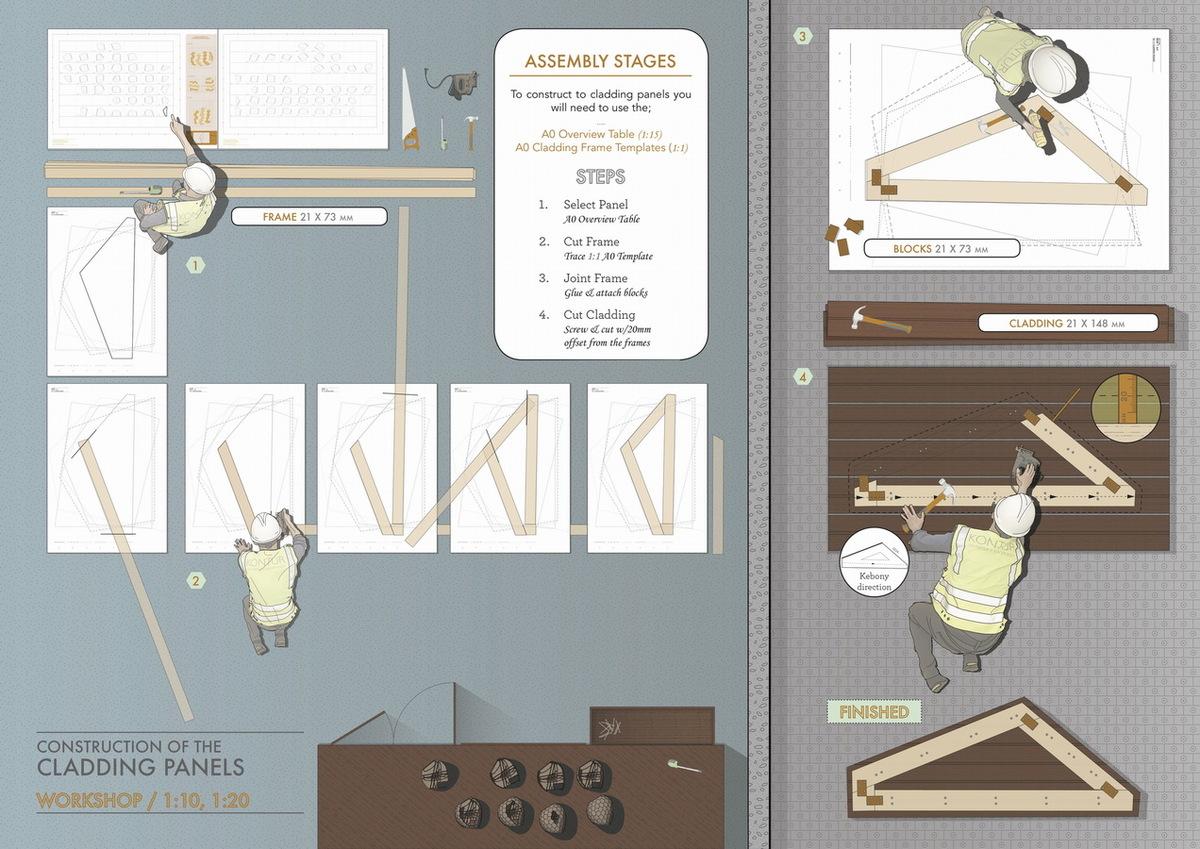

调整大小 15_SPINN_manual_10.jpg

覆面镶板建造过程

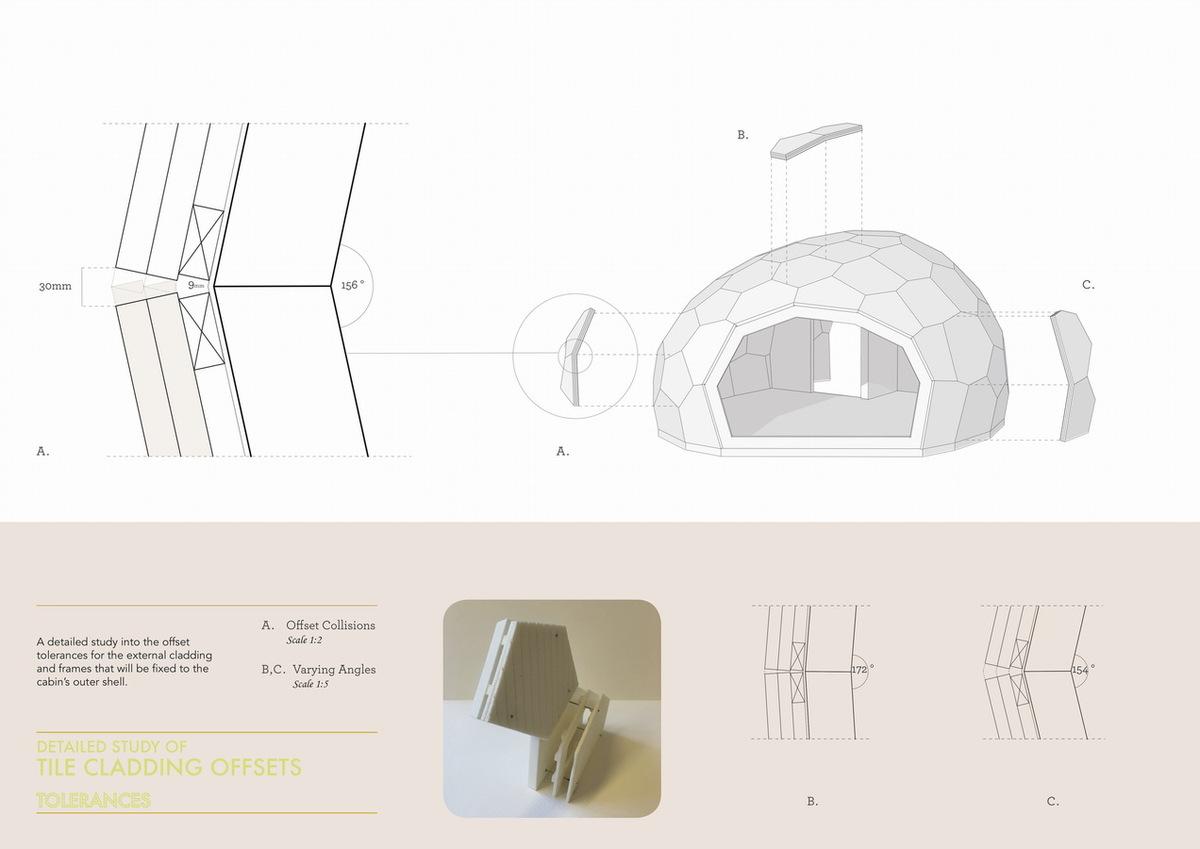

调整大小 12_SPINN_manual_07.jpg

连结构件分析图

调整大小 29_SPINN_manual_08.jpg

结构分析图

调整大小 30_SPINN_manual_09.jpg

结构分析图

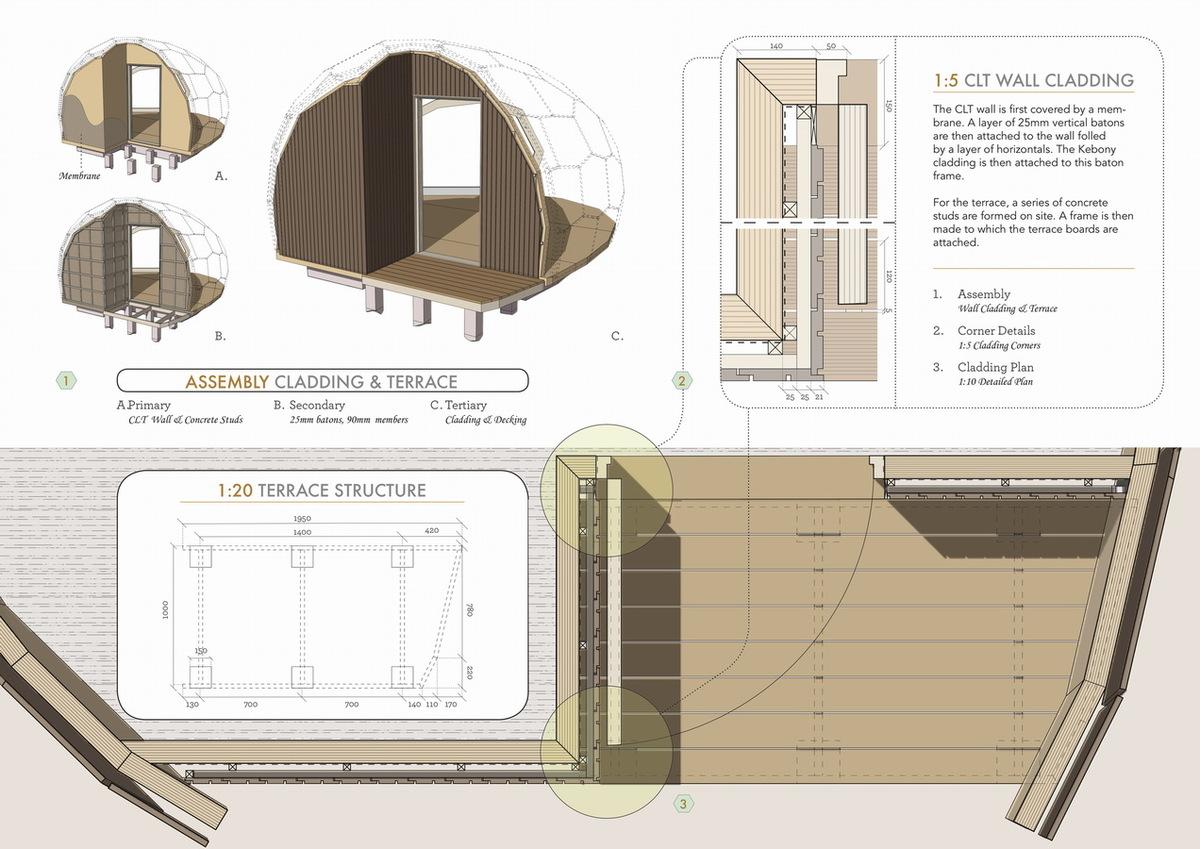

调整大小 31_SPINN_manual_12.jpg

屋顶和平台搭建过程


项目信息

建筑师:SPINN Arkitekter

建筑地点:Storfjellet,Hammerfest,挪威

建筑类别:小屋和小屋

建筑面积;15.0平方米

项目年份:2018年

建筑摄影师:TorMathisen

制造商:Kebony,Aanesland Limtre AS

结构工程师:格式工程师

委托客户:Hammerfest og Omegn Turlag

预算成本:每间客房达100,000欧元(包括大量志愿者的建筑时间)
