VFS简易模型渲染

2019.02.26 | , , , , ,
知乎 知乎

作者:李艺书前图无量
原文链接

先上图

这是我模仿penda风格做的一张渲染图,也是第一次尝试用渲染模拟手工模型。penda的风格一直都是我非常非常喜欢和向往的,清新优雅,可读性强。

以下是参考图,出自penda的一个室内项目。


工具:su    vfs    ps


第一步:建模

显而易见这里的模型只有四种,底下的木板,金属模型,平面图,配景人


这是最初的建模,户型模型用的是平时的课程作业,边上的模型散落成随意摆放的样子。

然后就是要在其中加入平面图这一元素。

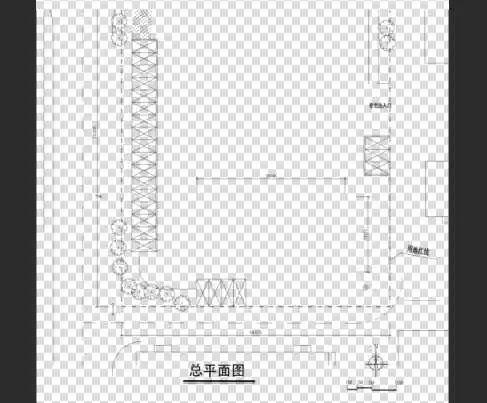

直接将要导入的cad图纸打印成pdf,拖进ps导出png,如下。

然后把这张png直接拖进su,调到适当的大小。放在木板上方0.001m处(避免重面)

第二步:调材质

材质的选择其实很重要,木头的颜色深浅,金属的色泽,都会影响成图的感觉。

然后调材质啊就是反射啊粗糙啊什么的,金属强一点,木头弱一点,配景人光滑一点。


木头给了很微弱的反射和粗糙,(如果要更写实的话其实应该贴张凹凸贴图,能表现出木头疤痕)

注意调高细分,红色 小人模拟光滑塑料的感觉。着重调了一下金属模型的质感,因为penda的图都有种粉粉的感觉,所以金属调成了粉紫色。

Glossiness连接了灰度贴图(从最后的结果来看基本没看出啦,应该是灰度差异太小了)

第三步:打光渲染

关闭天光,然后上边打了个大片光源,默认白光,细分调高。

然后适当调了一下AO,这个就跟着感觉走了,怕不稳也可以单独渲AO再后期叠上去。

成图如下

第四步:ps后期

首先复制了一层以柔光模式叠上去有点质感 (要注意的是这一步把金属质感给叠没了我后来才发现)

然后就是对比度亮度调一调

适当加一些脏污显得更真实一点。

最后周边加了模糊,模拟对焦。

然后大功告成

不得不说距penda的风格确实还有很大差距,暗部压得太黑,整体不够清新。

还有penda的图不是su渲的,他们的项目至少建模应该是rhino,但是渲染的整体思路是一样的。

另外penda绝大多数图会微微过曝,擅长用很淡雅的木色,还有绘图纸纹理。金属略微反射到配景

人等等小细节拿捏的很微妙,很写实但不会刻意弄裂纹啊啥的,甚至能感觉出penda刻意让你意识

到这不是模型照片,效果很出众。

最后贴一下penda的官网和余神的模型渲染教程,启发良多。

http://www.home-of-penda.com/

教你渲染手工模型——你可能没见过如此真实的可视化

作者:李艺书前图无量

链接:https://www.zhihu.com/question/44478522/answer/115210146
来源:知乎
著作权归作者所有。
