天地 · 三位一体的AR城市影像

始料未及,得到这么多朋友的关注。这是我们自己的公众号,为了不让大家重复看很多的东西,就把一点Grasshopper制作的状态提到前面来了。感谢大家!

以下是正文


先睹为快:《天地 · 三位一体的AR城市影像》画面


↑ 天 ,  ↓ 地 , ← 山 , → 水 ,叻是雾都。

最近两年,重庆成了网红城市。独特的地形条件下所形成的城市建筑、基础设施乃至市民生活场所的细节形态都为人津津乐道,它们或宏伟震撼、或生动有趣,甚至被直接以“生猛”来形容。

作为建设行业的从业者,在被城市风貌独特性深深吸引的同时,我们更希望透过建筑师、规划师、景观师的专业视角,广纳城市学科专家、建设行业与政府部门的专业意见,用生动的形式、深度的信息、丰富的数据为大众解析重庆城市建设的发展脉络、设计策略、形态特征与运行性能,在体验网红乐趣的同时带来与之呼应的深度认知。

我们选择了渝中区嘉陵江畔的化龙桥片区作为第一步的研究对象,在依山傍水的自然格局中,它有着几经兴衰的历史演变、征服自然的基础设施、震撼人心的地标建筑以及便利舒适的人居环境,这些自然环境与城市建设元素特征鲜明、丰富多元且相互依存,是良好的解析案例。

为此,我们将无人机航拍画面、无人机摄影测量重建场景与参数化编程动画三者融合为一体,制作了一部实验短片。话不多说,先奉上我们的视频:


点击原文链接,打开Bilibili网APP,观看1080P版本,发发弹幕。

关注本公众号SPAC3十(spac3-10),获取短片4K版本观看地址(科学上网)。

看完视频,我们来详细聊2个话题:

关于我们的计划,以及关于化龙桥片区。

-关于我们的计划-

-Grasshopper编程动画-

我叫陈辉,是常居重庆的建筑师。我从09年开始研究参数化设计,十年里除了研究它对成果品质与工作效率的提升之外,还出于兴趣在热门参数化设计平台Grasshopper上研发了一系列编程动画的插件程序与解决方案。

通过这个解决方案,Grasshopper用户可以利用自己设计项目的程序与算法模型直接创作动态化、生成化的表达成果。2015年,我曾在“建筑师的非建筑”发表Grasshopper制作的超高层数字化设计纪录片《序列:一个超高层建筑的数字化设计工作记录》,如果你有兴趣观看,出门左转,这个纪录片的微信文章链接如下:

《序列:一个超高层建筑的数字化设计工作记录》

公众号:建筑师的非建筑作死建筑大片,刷爆你的上限

《序列:一个超高层建筑的数字化设计工作记录》画面

-无人机摄影测量与场景重建-

近几年,无人机的普及让人们观察城市与自然的角度变得极为丰富,建筑行业也开始利用无人机进行场地勘察、调研与作品影像记录。而当去年我认识了Paramland数地景观的创始人赵浩宇和肖锋,他们的工作让我看到了更新的玩法。

那时他们正在使用无人机进行摄影测量与场景重建,基于无人机在规划航线上拍摄的成千上万张带有GPS定位和镜头姿态数据的照片,通过算法在计算机中将真实的环境转变为带有高清贴图的三维模型,并运用到自己的景观设计项目中。逼真的场景模型与详尽的飞行姿态数据让我震撼,也瞬间意识到,我有希望将生动的Grasshopper编程动画融入到更加生动的现实世界影像与模型中。

表达了我的想法后,我们一拍即合,联合我太太城市规划师乔柳,组成了一个四人为核心的实验影像团队,探索将规划、建筑、景观设计的分析表达图形生动融入真实世界的技术与策略。

摄影测量场景重建与Grasshopper动态图形

-研究探索-

我们选择了化龙桥片区作为我们的实验场地,进行了多次踏勘调研与摄影测量,重建了这一区域内将近3平方公里的城市模型,邀请了不同领域的城市学科专家提供专业资料与分析,最终探索出一条工作流程:通过统一的镜头参数将无人机航拍画面、摄影测量重建的三维场景与Grasshopper编程动态图形融合在一起,生成增强现实的动画。

无人机摄影测量与场景重建

 将无人机航拍画面与摄影测量重建场景模型进行匹配

 Rhino+Grasshopper平台的实景融入

确定基本技术策略并进行大量技术测试之后,我们制作了文章开头的这部实验短片。短片的图像在航拍画面和逼真模型之间灵活切换,一镜到底地展示了化龙桥片区的多个场景。通过融入其中的动态图形,观看者能在熟悉的现实环境中看到形象化的逻辑结构与专业学科成果,看到地下空间,看到历史与未来的城市风貌等;从而提升观者对城市发展脉络、城市主要运行逻辑与城市空间特征的认知深度。

 山体坡度

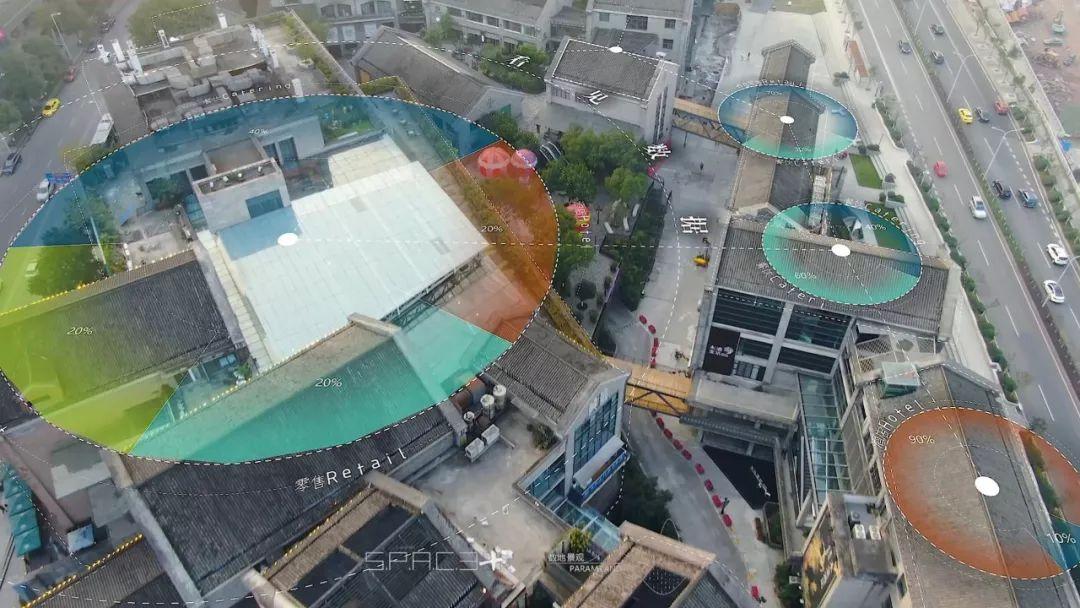

业态配比(数据仅为视觉效果,请以实际信息为准)

 CFD模拟

 长和路隧道

 未来建设预览(数据仅为视觉效果,请以实际信息为准)

未来建设预览(数据仅为视觉效果,请以实际信息为准)

这部短片既是一个技术探索阶段的工作总结,也是开启一系列更大规模创作的一把钥匙。我们希望能够以此为基础,与感兴趣的城市学科专家、设计机构、地产企业、政府相关部门展开进一步的沟通交流,寻求更专业的技术与资料支持,创作更理想的表达策略,将城市建设与运行的逻辑性、延续性、宏大性与复杂性通过更生动的画面传达到人们的认知格局中。

-关于化龙桥-

让我们从区位、用地、交通与建设四个方面来了解化龙桥片区的基本情况。

-区位-

重庆主城位于两条南北走向平直山脉之间,西为中梁山,东为铜锣山。两条山脉走势的平分线与嘉陵江南岸的交点是化龙桥片区,这里几乎是重庆主城的几何中心。嘉陵江南岸也在这里从沙坪坝区进入了渝中区。

 中梁山与铜锣山的中线

 两山中线与嘉陵江南岸的交点

-用地-

这片滨江地带以东是鹅岭,以西是平顶山。两处制高点紧靠嘉陵江,形成陡峭的地势。唯独在这里,山和江各自退开 ,在山脚下留出了足够纵深的平坦用地。

 滨水平坦用地

 从鹅岭向西眺望化龙桥片区

-交通-

高差和江水的阻隔曾让这片滨江地带交通不便。二十年间,嘉陵江滨江路、嘉华大桥、长和路隧道等大型交通设施相继建成。道路跨江入地,联通主城各个组团。未来2年内,轨道交通9号线将把更多的出行者送到这里。

化龙桥片区重要交通设施

长和路隧道


嘉华大桥

-建设-

废弃的梨菜线化龙铁路桥旁,在建的轨道交通九号线与之并行。轻轨将直入重庆第一高楼(458米,在建)的裙楼,于50多米的高空跨过嘉陵江。一流的住宅、商业、文化建筑与公园绿地相继落成。这里曾是重庆主城最繁忙工业区,如今已逐渐变为高端的国际化社区。舒适宜人的城市生活和震撼人心的城市风貌在这里有机结合。

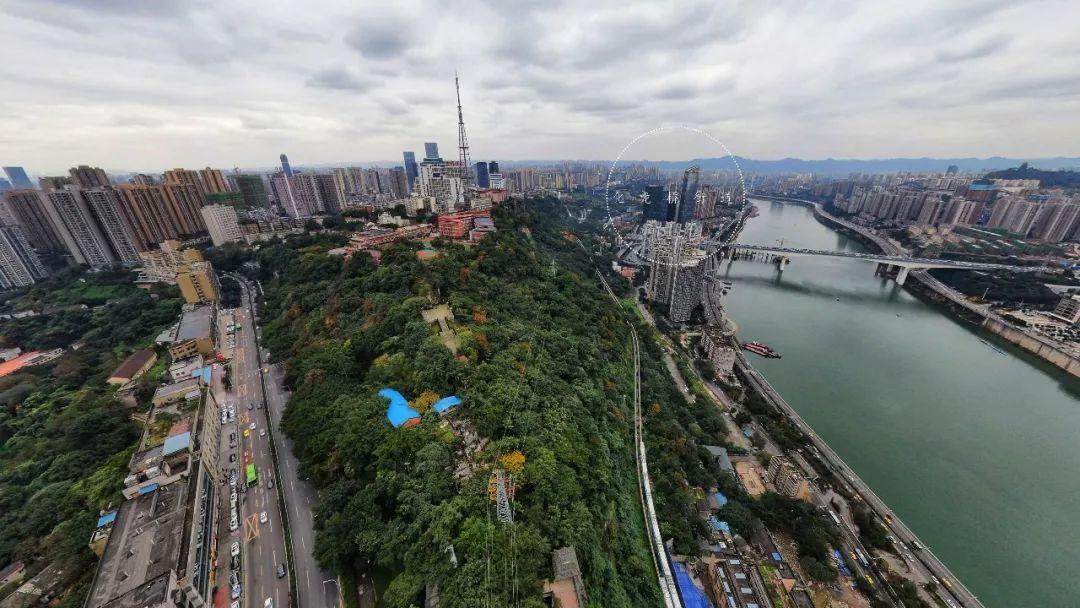

 化龙桥片区鸟瞰

 隔江对望化龙桥片区


简单的文字图片难以鲜活地描述城市的复杂多元与发展演变,这也是我们采用实景融合手段生动呈现复杂信息的原因。而第一部实验短片篇幅有限,也仅能作为序章引出主题。在未来,我们希望获得更多的建议与支持,通过持续的创作,转变信息时代的城市认知格局,追寻众多城市建设者的智慧,触摸到宛如全观全知的通透感,供我们品味、感叹和骄傲。

欢迎关注公众号“SPAC3十”和“数地景观”,SPAC3十会不定期更新更多关于数字化设计和城市解析的原创视频或原创作品,而数地景观则会带来更多数字化在空间设计与管理上的应用与探索。
