昨天一早,被一些篮球爱好者刷屏了。



截图里的波兰二字是有人P上去的。
这是篮球爱好者用幽默的方式表达对周琦的不满——在中国队领先波兰队的情况下,周琦接连失误导致输掉比赛。

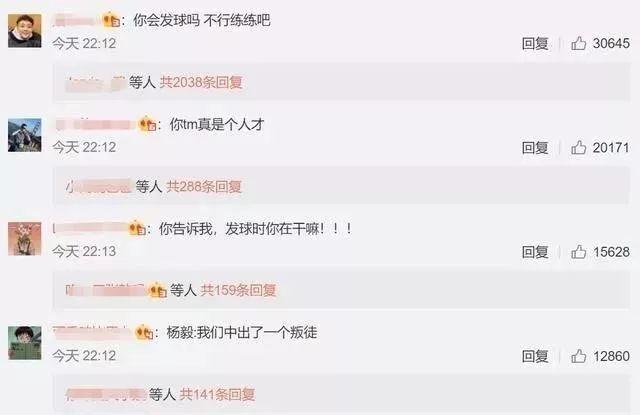

网友吐槽会不会发球

不会小吧来

说来就来

就它



片来源于网络,侵删

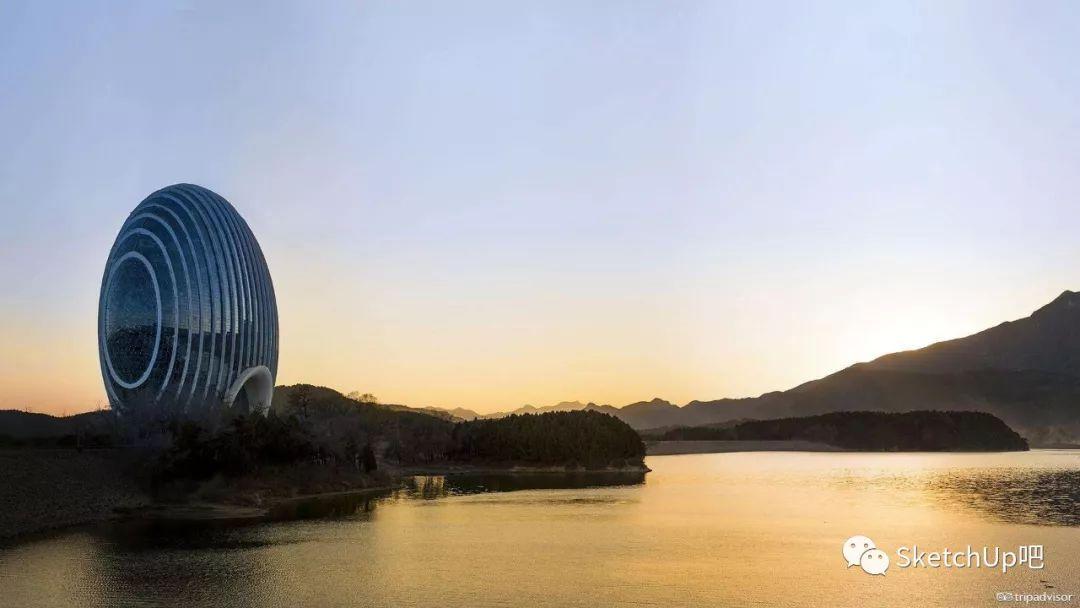

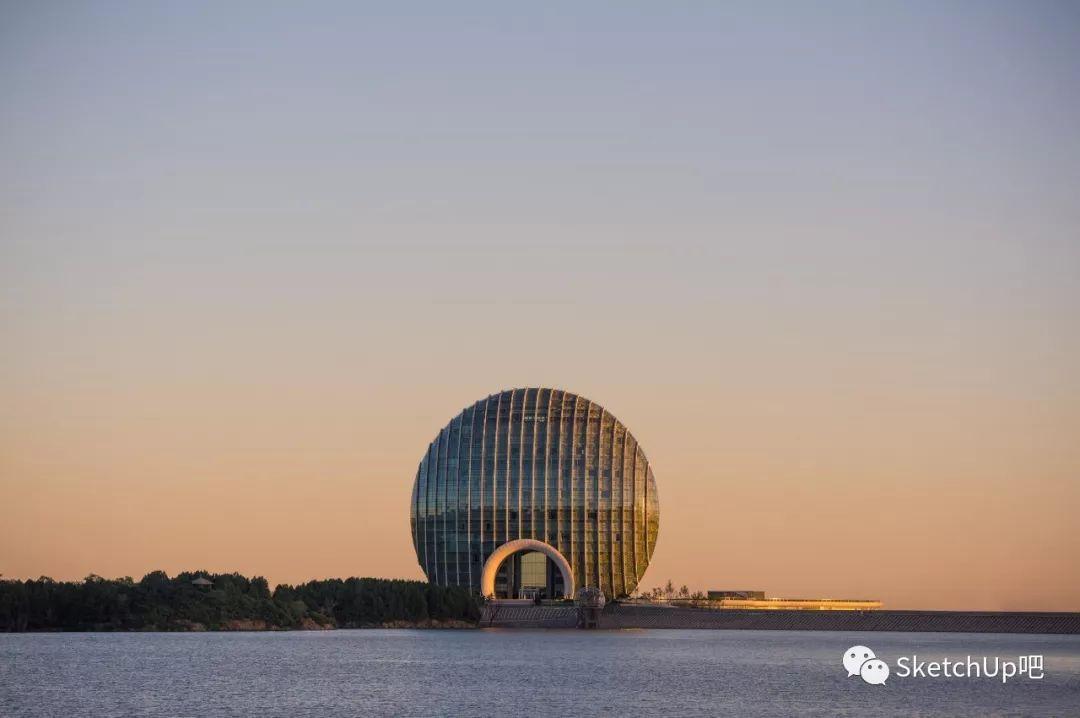

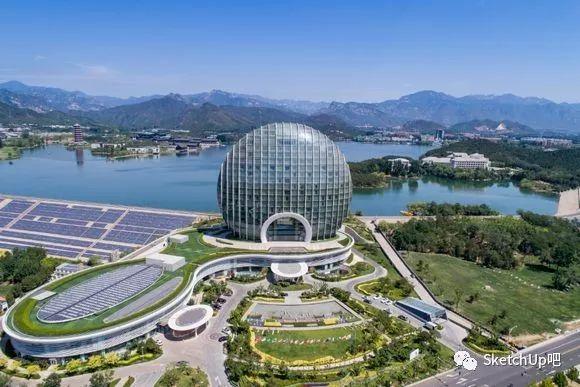

这是北京的日出东方凯宾斯基酒店,从侧面看,酒店建筑是扇贝的形状,扇贝在中国文化里代表了财富,配合酒店建筑正面的圆形“旭日东升”寓意,代表着中国的蓬勃发展。从空中俯瞰,酒店的裙楼形状酷似“祥云”,也代表了中国文化中“彩云追日”的浪漫寓意。酒店完全由中国本土设计公司完成,同时因环保技术被喻为“会呼吸”的科技酒店。

——资料摘自百度百科


来看看小吧的技术吧

接球


视频教程

视频录制:SketchUp吧-弹指神通

音乐:Niha - Imaginary Friend



图文教程

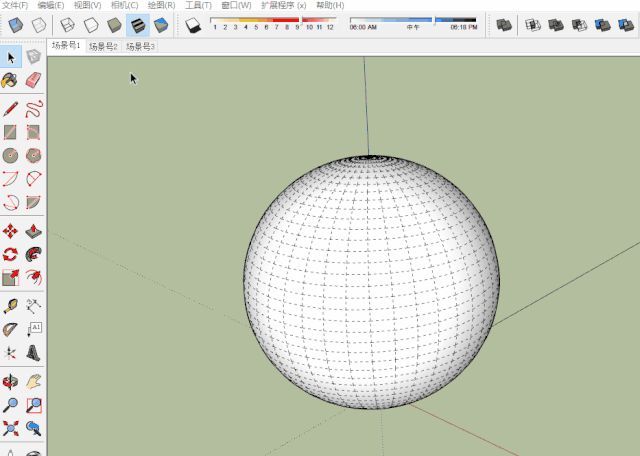

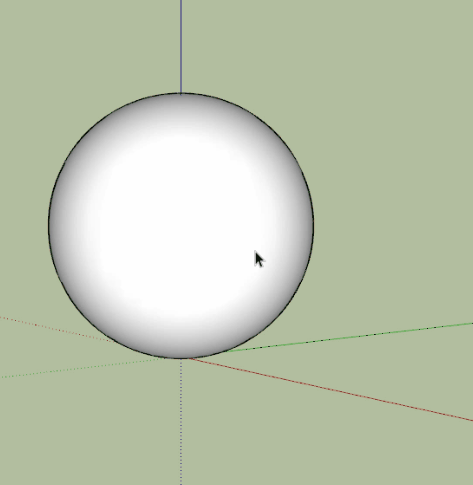

来来来,先用【标准球体】(SUAPP编号203)建一个球。

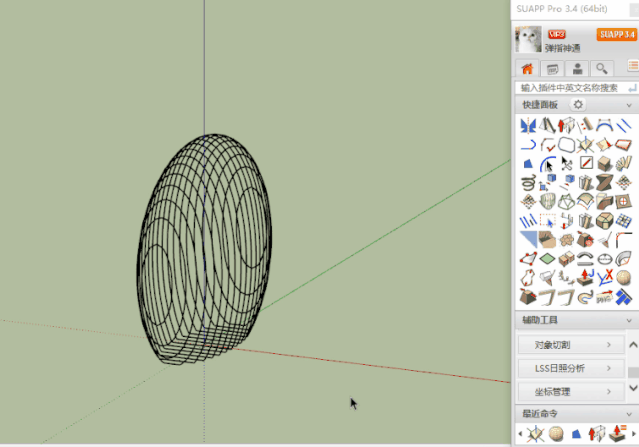

咦,这里怎么显示了这么多虚线呢?

哈哈,知识点来了!这里是因为打开了“隐藏物体”选项,把这个√去掉就可以啦!



噔噔蹬蹬~~~虚线没有啦!

这个球太圆润,都说被我打扁了,那就捏一捏。缩放工具选一个面的中心点,按住ctrl向中心缩放。

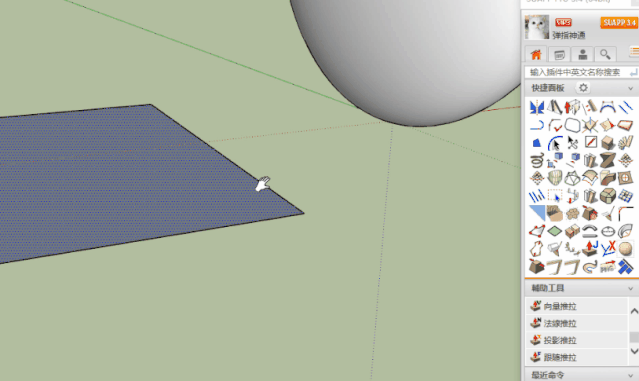

绘制矩形面

咦,怎么破面了呢?
知识点又来了!嘿嘿。这样显示是因为“平行投影”打开了,我们取消平行投影就可以啦!

把矩形推拉出厚度,创建成群组。

使用【移至原点】中的原点居中(SUAPP编号293)将群组移至原点,调整位置,选中两个组件,使用实体工具中的拆分进行分割,删除多余的部分。

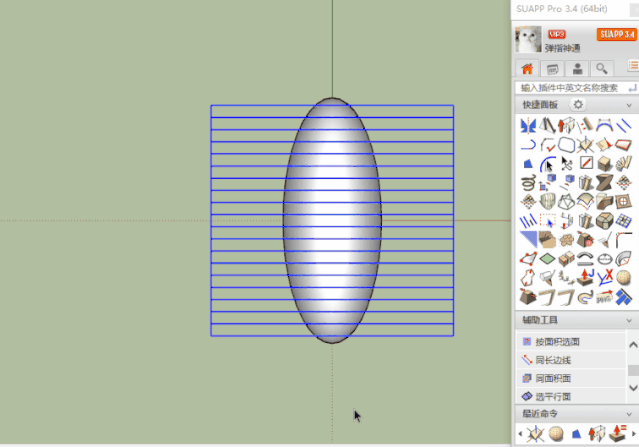

绘制矩形 ,阵列复制出来,创建成群组。

再使用原点居中(SUAPP编号293)移动到原点再使用模型交错得到交错的部分。删除多余的部分,隐藏中心的扁球体

使用【封面工具】(SUAPP编号413)进行封面,全选使用【超级推拉】的联合推拉(SUAPP编号94)将面推拉出厚度。
另一面也需要推拉,先选择一个面,【按角选择】中的选择平行面(SUAPP编号266)选择和它平行的面。再使用联合推拉拉出一样的厚度。

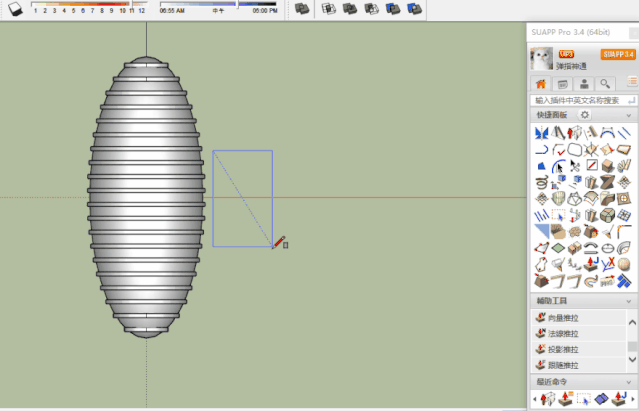

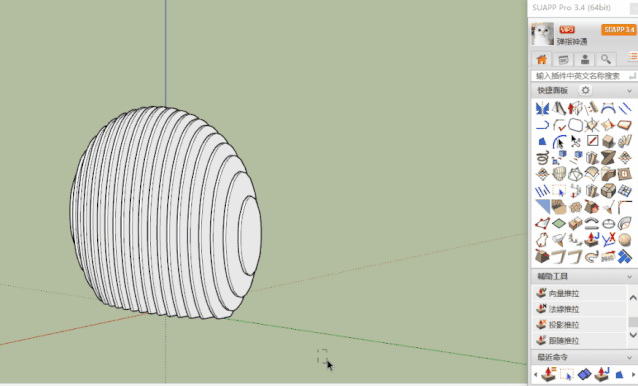

接下来要做圆环啦,我们分5步走
1、创建成群组进入群组
2、使用选平行面选择面按住shift,将另一边的平行面全部选中
3、然后使用【反向选择】(SUAPP编号40)选中弧形面
4、使用【超级推拉】(SUAPP编号94)中的加厚推拉拉出厚度
5、删除中间的面。圆环出来啦!

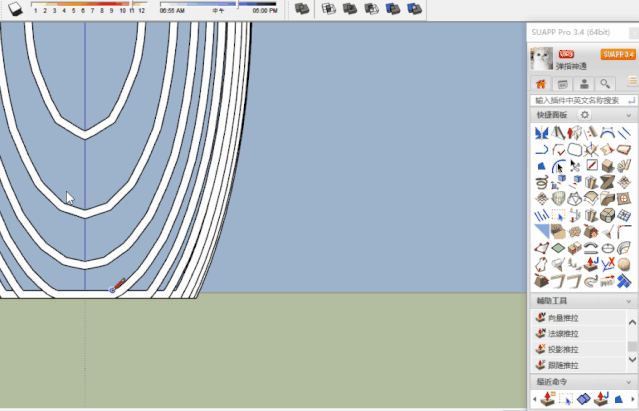

这里下部是没有的,需要把多余的部分去除,我们又分3步来吧!
1、绘制一条直线,使用【拉线成面】(SUAPP编号156)拉成面
2、推拉出厚度,创建成群组,移动位置
3、使用实体拆分,删除多余的部分。对,没错,又是实体工具,咋就这么好用呢~

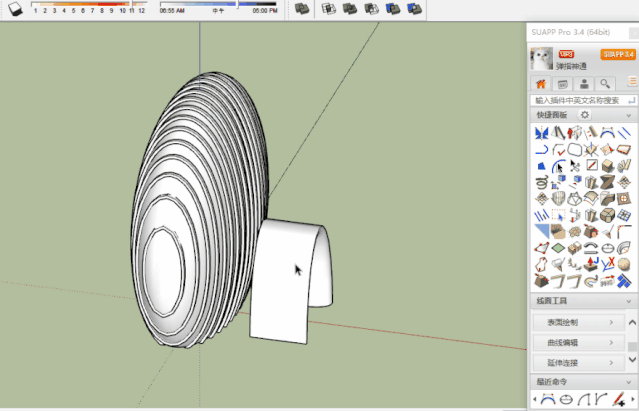

然后我们来做大门,又分5步走吧~
1、绘制矩形,一条边线垂直方向拉线成面
2、垂直面使用【增强圆弧】中的椭圆(SUAPP编号355)绘制弧形
3、水平面使用【贝兹曲线】(SUAPP编号96)绘制截
4、删除多余的部分,保留截面和弧形路径
5、使用路径跟随做出大门部分。

创建成群组,进入群组,使用【顶点编辑】(SUAPP编号263),选择弧形中心点,再选择状态设置软半径的数值,水平移动。


嗯,知识点又来了!
这里记住设置软半径哦,这个半径有什么作用呢?我们来看看吧!
当软半径为0时,拖动一个点,只有这一个点移动了。

当软半径设置了非0数值时,拖动一个点,相邻的点也会跟着移动,形成一个弧形,数值越大,弧形越大。

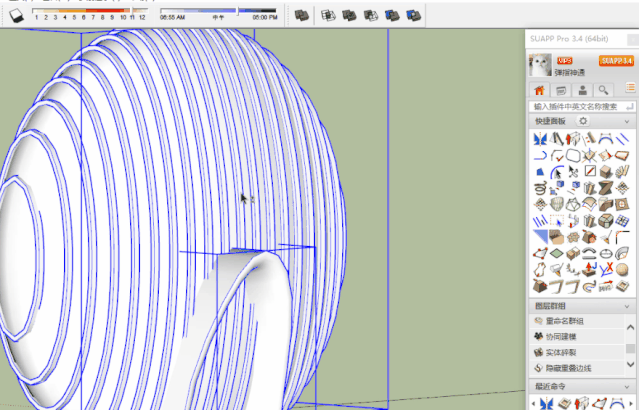

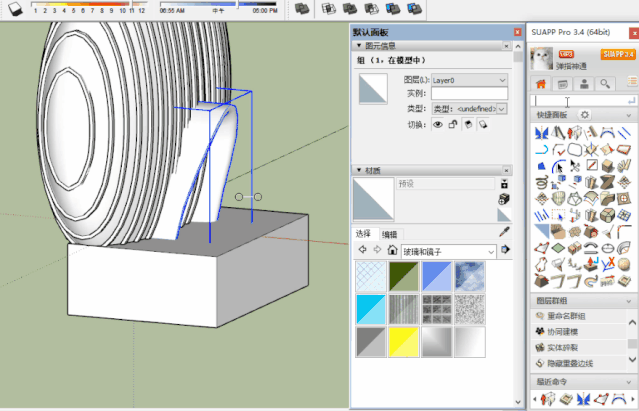

大门底部有多余的部分,同样使用实体工具拆分然后删除,我们先建一个立方体,移动到合适的位置。



什么,这里提示有对象不是实体,看来我们得来检查一下了。


没错,知识点来得猝不及防~

这里分享一个简单的办法来判断对象是否为实体,打开图元信息面板,实体有体积这个选项。

反之非实体没有体积的选项


这里使用【实体修复】(SUAPP编号307)修复实体,修复后体积选项出现啦!

哈哈,懂了没~

接下来可以使用实体工具了~再使用【S4U镜像】(SUAPP编号410)镜像一下。

再再再使用实体工具将大门里多余的部分删除掉

好了,这个扁球就做好了!

小吧的5毛效果图来一张

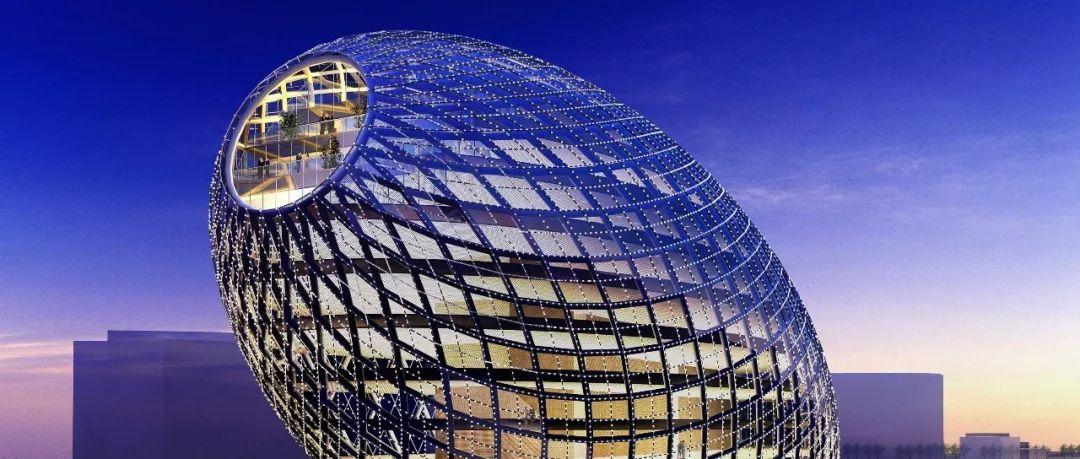

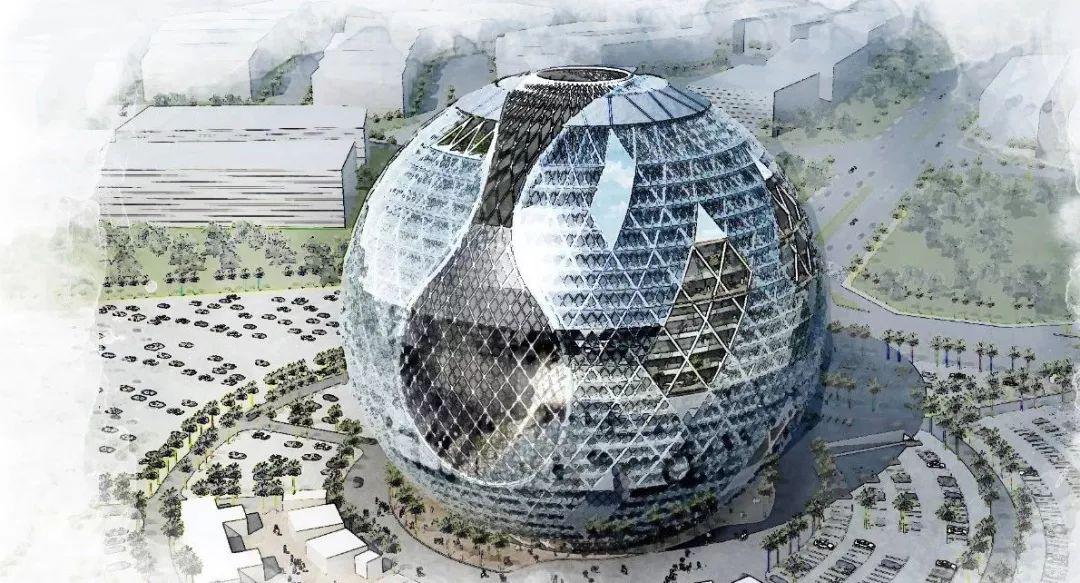

我们来回顾一下以前的球吧!




本文使用插件来自

SUAPP3.4中文云端插件库(专业版)

插件下载地址

www.suapp.me

更多视频教程欢迎锁定SketchUp吧

【讲吧】栏目

www.asketchup.com/video


最后还是希望大家不要因为

周琦一次的失误就狂喷

否定他的成绩

篮球不应该成为网络暴力的温床

我们相信中国队下一次一定能取得胜利
