这届SU太优秀,一张纸建出一座音乐厅?

2019.09.12 | , ,
建筑学院 建筑学院

作者:苏吧卦

今天给大家分享一个音乐厅的方案

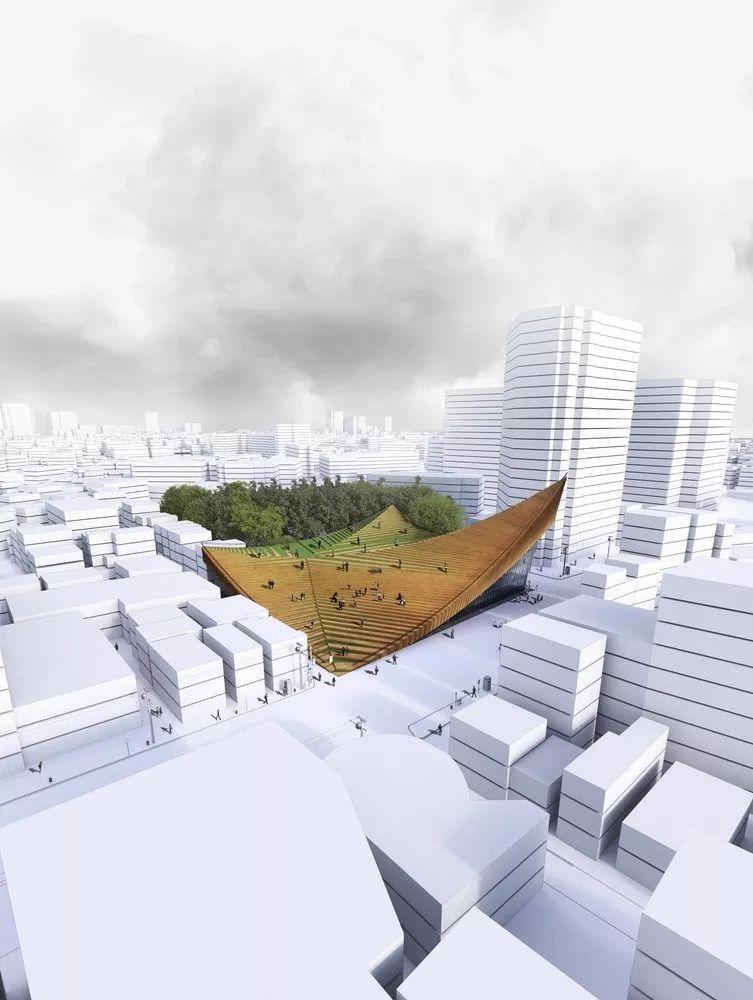

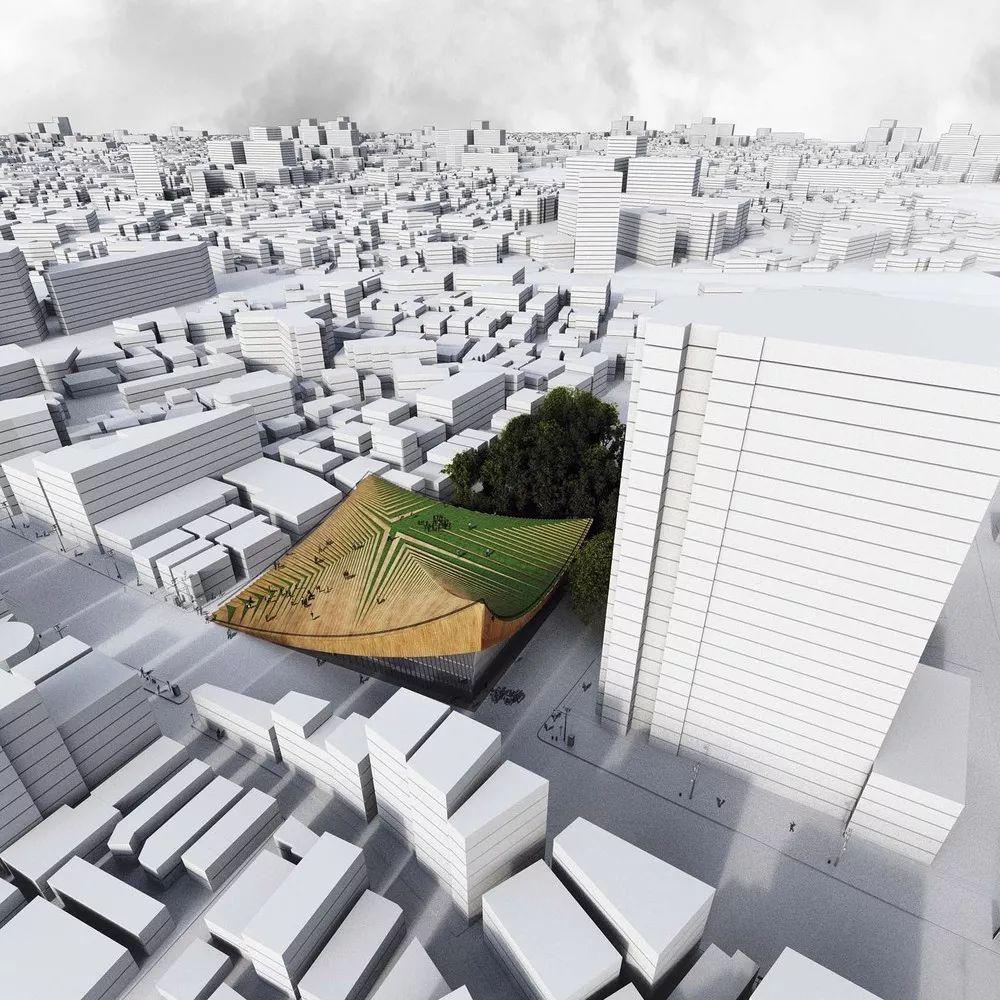

东京音乐厅获奖方案
来看看长啥样

音乐厅项目坐落于东京的社区,设计的初始便从周边区域分析着手。基地周边毗邻明治路和狭窄的竹下路,是一个重要的城市中心地块。

除此之外,建筑师试图通过设计向日本传统空间的文化与历史致敬,将日本传统建筑的智慧运用到项目的结构形式和材料选择之中。

管音乐厅通常吸引的是对于音乐有着特殊喜好的人群,但来自伊朗的建筑设计公司Hajizadeh& Associates对此却另有想法——他们要将音乐厅献给城市的所有市民,而不仅是音乐爱好者。




资料来源:archdaily


看项目分析

还真像是一张纸被提起了4个角

接下来就看看怎样用“一张纸”建出它吧

还是先来看看吧友的作品



tanroy

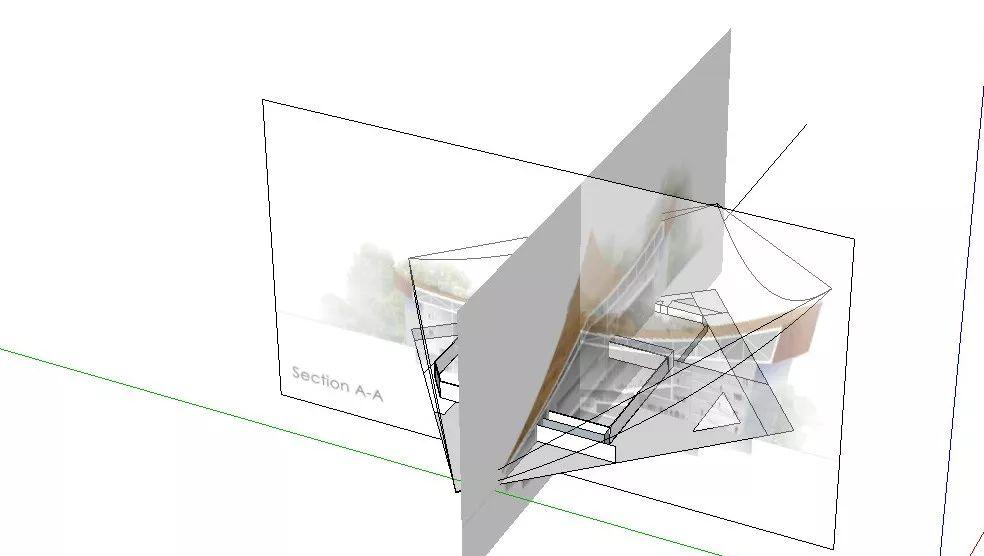

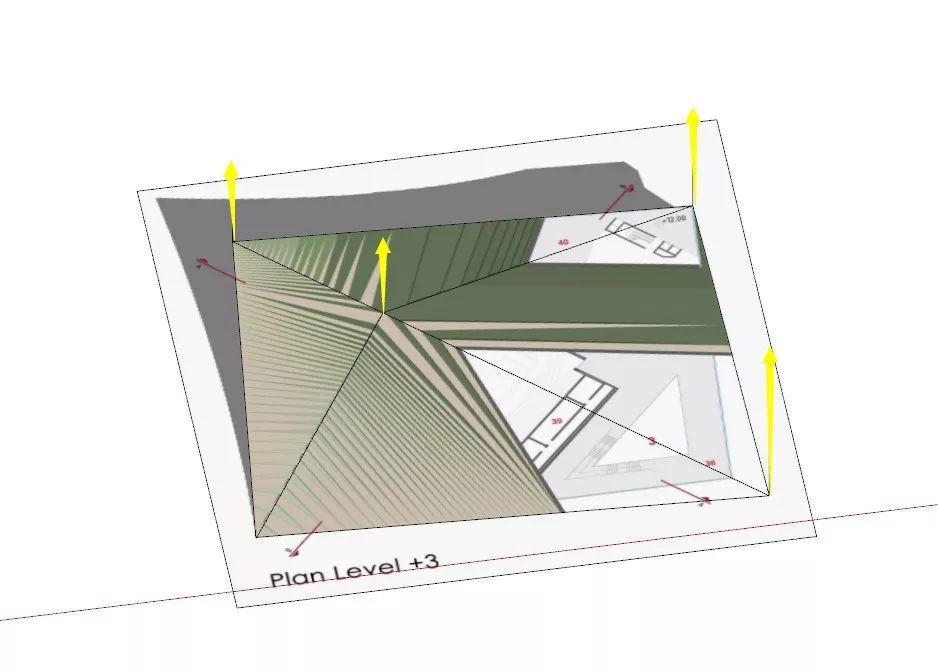

1、把平剖面图片按同一大小叠到一块,找到四个角点与中间点的高度。

2、用【贝兹曲线】(SUAPP编号96)连接各个定点,画出轮廓线。

3、用【轮廓放样】(SUAPP编号202)封面,生成形体,再用【切片工具】(SUAPP编号279)生成切片得出台阶,然鹅,翻车了,想了很久发现是布线出了问题。


4、我们来观察下案例的模型图,中间有段明显的X形平段,布线时也应考虑。

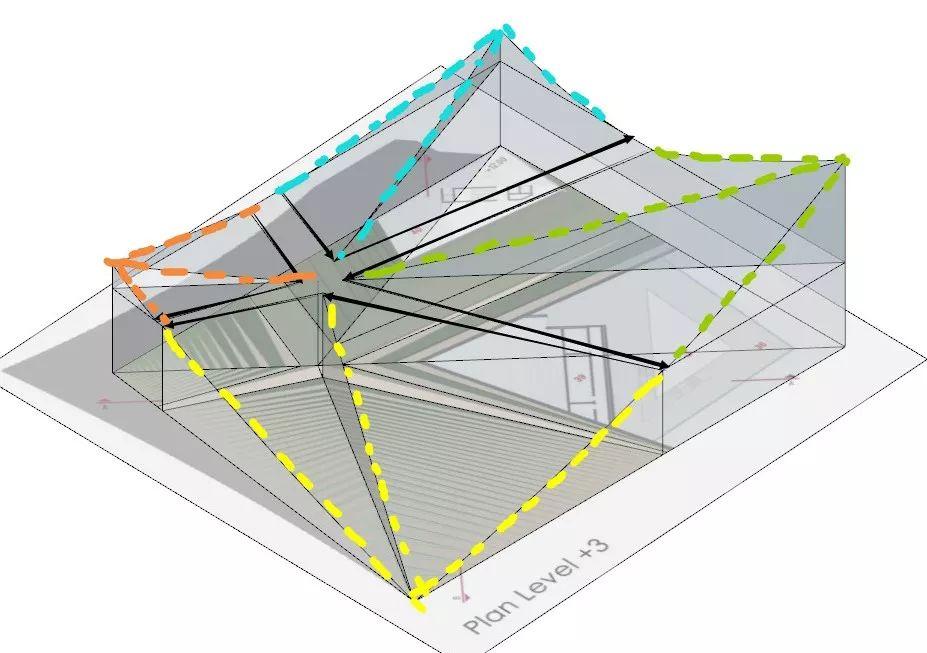

5、考虑平段,原来一个面的一根【贝兹曲线】(SUAPP编号96)得分成两段来布,如下图所示(重点),同一颜色的线,段数得一致,否则切片工具生成出来台阶线不是直线。

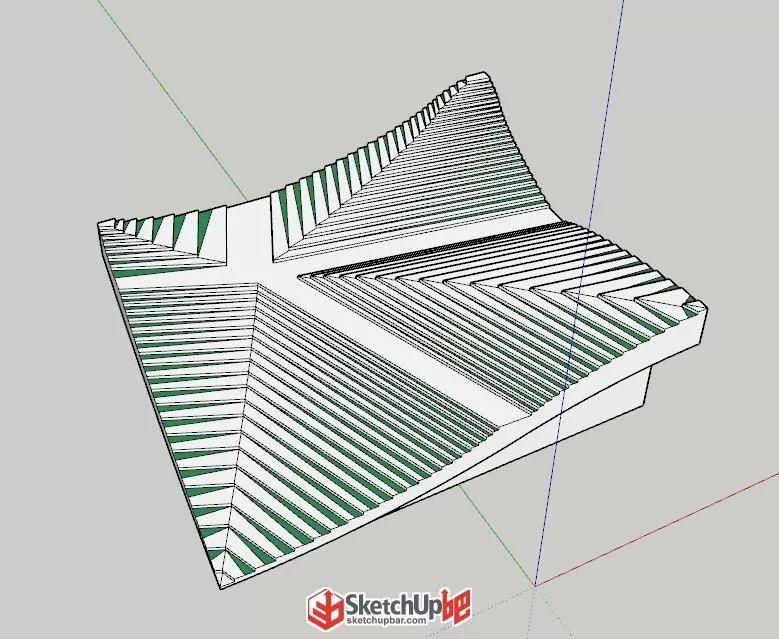

6 重复步骤3,用轮廓放样封面,生成形体,再用切片工具生成切片得出台阶,这里切片间距和切片厚度得一致,这样方便后面处理成形体。


7、把切片的模型炸开,用【清理模型】中的合并共面(SUAPP编号20)简化形体,删除横线,得出干净的台阶形体。

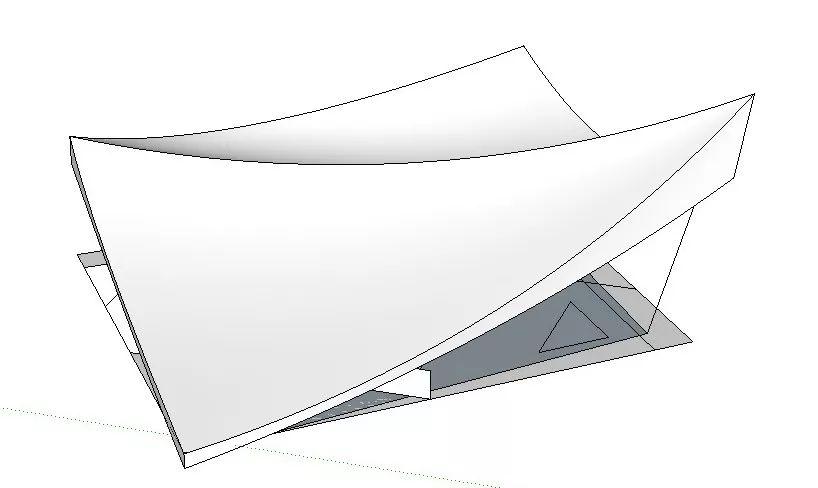

8、再用贝兹曲线描出板边轮廓,用轮廓放样封面得出底板,这样带台阶的屋顶就生成了。


9、再用模型交错得出玻璃围护结构(注意玻璃面是斜的),细化分线,再用【线转方柱】(SUAPP编号271)得出杠件。

10、细化屋顶绿化,赋材料完成了。



e58312001

1、根据平面图描线。

2、用【超级推拉】工具(SUAPP编号94)拉成立体阶梯,用【贝兹曲线】(SUAPP编号96)工具画曲线做高度参考。

3、附上材质,拉出需要挖空的形体,用实体工具做布尔运算。


4、补上玻璃面。


shayu_007


1、根据剖面掌握各层层高,重点取得屋顶高度信息。


2、根据平面上剖切面的位置对平面剖面进行组合,【贝兹曲线】(SUAPP编号96对屋顶进行描线。两个剖面成垂直关系,SU中选装模型分别对齐红绿轴。


3、屋顶屋面线确定。


4、同理,找到屋顶地板线。

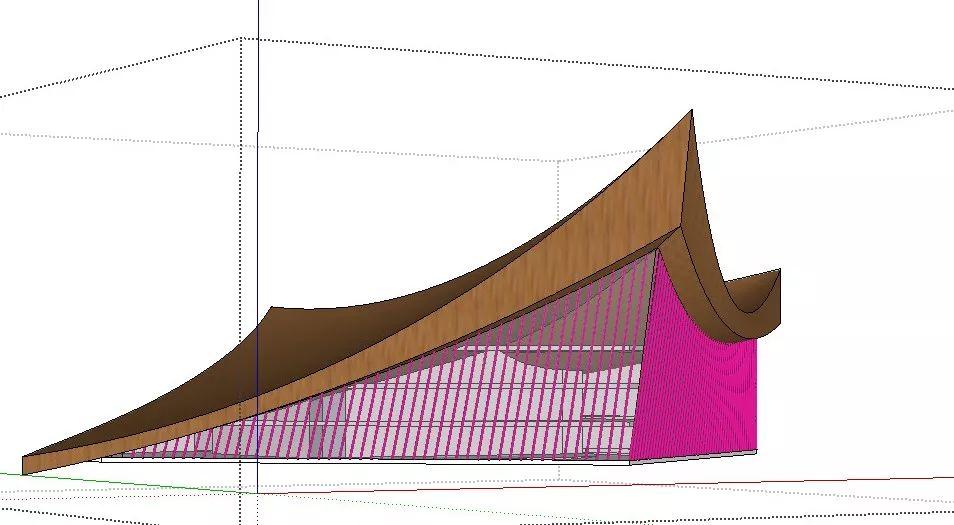

5、放样得到屋顶。

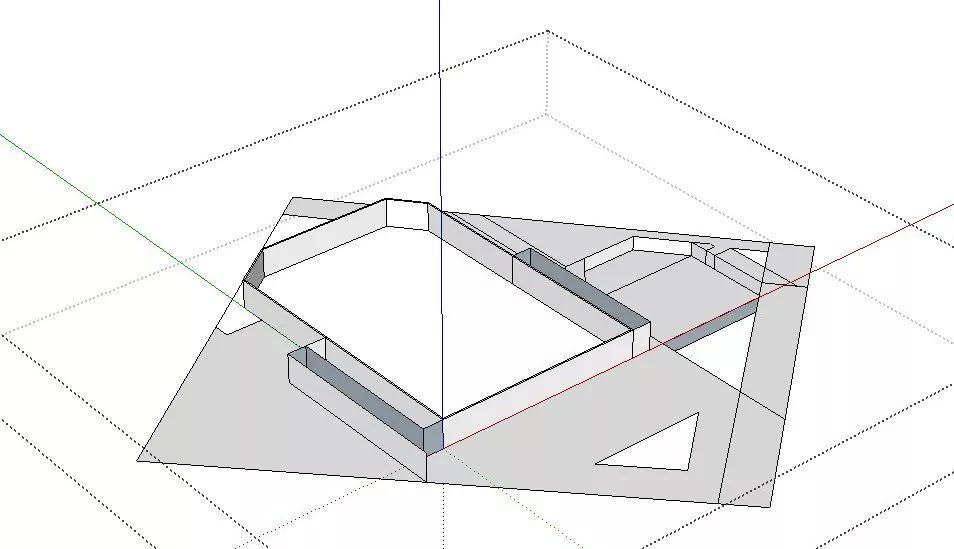

6、描出首层平面,推出室内主要分隔墙体。


7、平面拉出厚度,向上复制,同屋面进行模型交错得到楼板及室内大致分隔。外墙部分固定段数曲线,曲线放样,【线转圆柱】(SUAPP编号148)生成立面窗竖向构件。


风是外衣

1、CAD描边

2、梯步拉伸

3、描出屋顶下边缘

4、下边缘用【曲线放样】(SUAPP编号427)做出来

5、制作玻璃面和屋顶进行交错,玻璃面成组

6、玻璃面分别朝里移动一点

7、删除没用的部分

8、处理细节,完成



大家依然很厉害

这次可把小吧为难惨了

各种翻车

差点就交不了这次视频了


不过顽强的小吧还是硬着头皮完成了

毕竟答应了大家今天要公布啊

自己挖的坑自己来填

来看看小吧的翻车视频吧

视频录制—SketchUp吧弹指神通(真不想承认是我录的

音乐:K-391 - Fantastic (Remaster)



本文使用插件来自

SUAPP3.4中文云端插件库(专业版)

插件下载地址

www.suapp.me

更多视频教程欢迎锁定SketchUp吧

【讲吧】栏目

www.sketchupbar.com/video
