伦敦有机亭的建模思路

SketchUp吧 SketchUp吧

作者:苏吧卦
原文链接

今天分享的是伦敦有机亭的建模思路

这个是咱们悬赏建模的作业

会有哪些小伙伴会上墙呢

一起来看看吧

文末有建模视频


作业详情

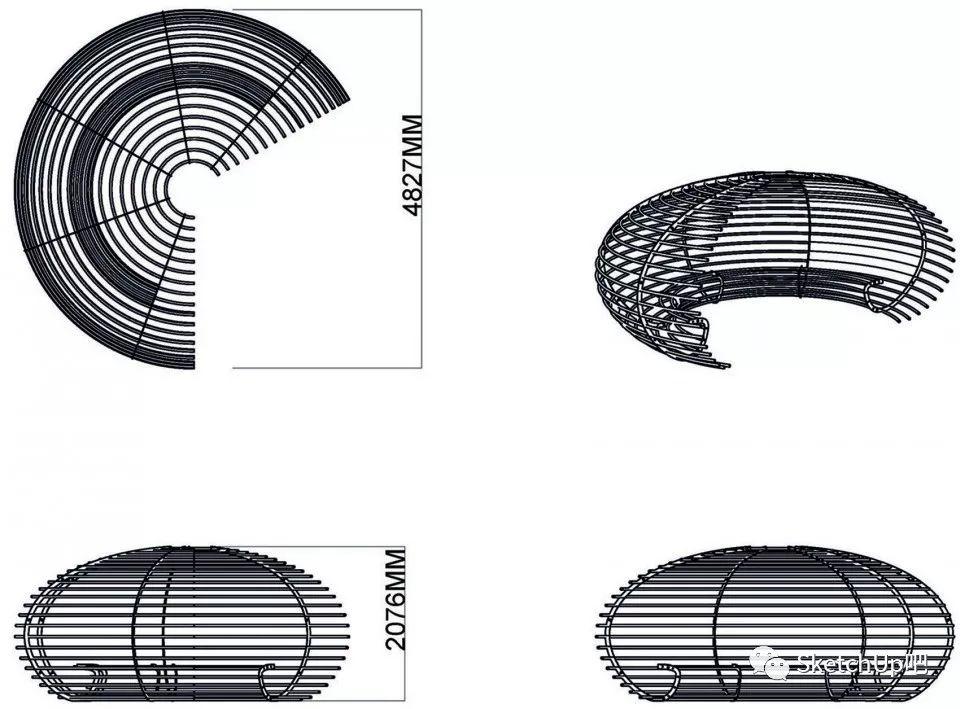

作业参考图


图截取自谷德


图片可以看出这又是一个球

难点就是表皮的木块排列

以及部分木块的旋转

先来看看吧友们的作品吧



作者:tanroy

第一步,导案例平立面,按真实尺度描边。

第二步,用快速车削(SUAPP编号222)旋转轴得出形体(PS 这里我试了路径跟随,生成的形体一头一尾总是有问题,角度不对)

第三步,结构面柔化角度拉为0,得出横竖结构线,全选,接着按角选择-选水平线(SUAPP编号266),ctrl+x剪切出来,横竖结构线就自然分组了。

第四步,用三线工具(SUAPP编号179)的绘制法线,沿截面绘制,得出每段的法线(这里主要是想控制表皮组件的方向,避免一个个地转角度,工作量太大)。

第五步,制作表皮的标准组件,全选法线,点线转组件(SUAPP编号242),双击进线组件,把标准组件粘贴到里面,这样贴合形体角度的标准组件就生成了。

第六步,每个组件,按圆心旋转复制阵列(纯体力活),得出完整的表皮。

第七步,把刚才得出的结构线,按线转圆柱(SUAPP编号148),生成结构杆件,这样皮与骨就完成了。

第八步,接下来就是难题,表皮的变化部分,先来观察案例里表皮是怎么变化的,同一高度的一排组件在尾端渐变旋转,形成先实后虚的效果,一个个地转是不可能的,工作量太大了,这也算是参数化表皮了吧,曲线干扰(SUAPP编号283)或许能用得上。



作者:e58312001

1、导入图片,调整到相应的尺寸,用贝兹曲线画出立面弧线。

2、结合资料定义单个模型尺寸。


3、贝兹曲线(SUAPP编号96)变成26段的多段线,再做一个分116段的圆,通过曲线放样(SUAPP编号427)拉出体,切掉缺口。

4、发现里面的构造没作,再次用贝兹曲线补上,然后用选水平线,提取所有的水平线。

5、制作组件,用间距阵列放于每条线上。

6、关闭线显示,平行投影,立面显示,将每一层转换成组群,方便修改。

7、进入到每层组群里的所有组件设为唯一,然后旋转调整到合适角度。

8、进入各层群组,再选适当组件设为唯一,旋转调整。

9、将立面曲线 用线转方柱(SUAPP编号271)。

10、旋转复制合成。



作者:1179408793

先按照平面图和立面图画外轮廓,然后使用曲线放样(SUAPP编号427)得到面然后将曲面柔化调到最低得到线,删除不必要的线,保留有用的,然后使用线转圆柱,得到下面的模型。

建立一个小组件,按照之前的线进行列阵得到下面的模型。
