光影的庭园 ——鼎石物流办公楼 / 建筑营设计工作室
建筑营设计工作室
作者:建筑营设计工作室
校对:星期八小镇
![1570761906893959.jpg a1 南向正立面.jpg](/wp-content/uploads/2019/10/1570761906893959.jpg)

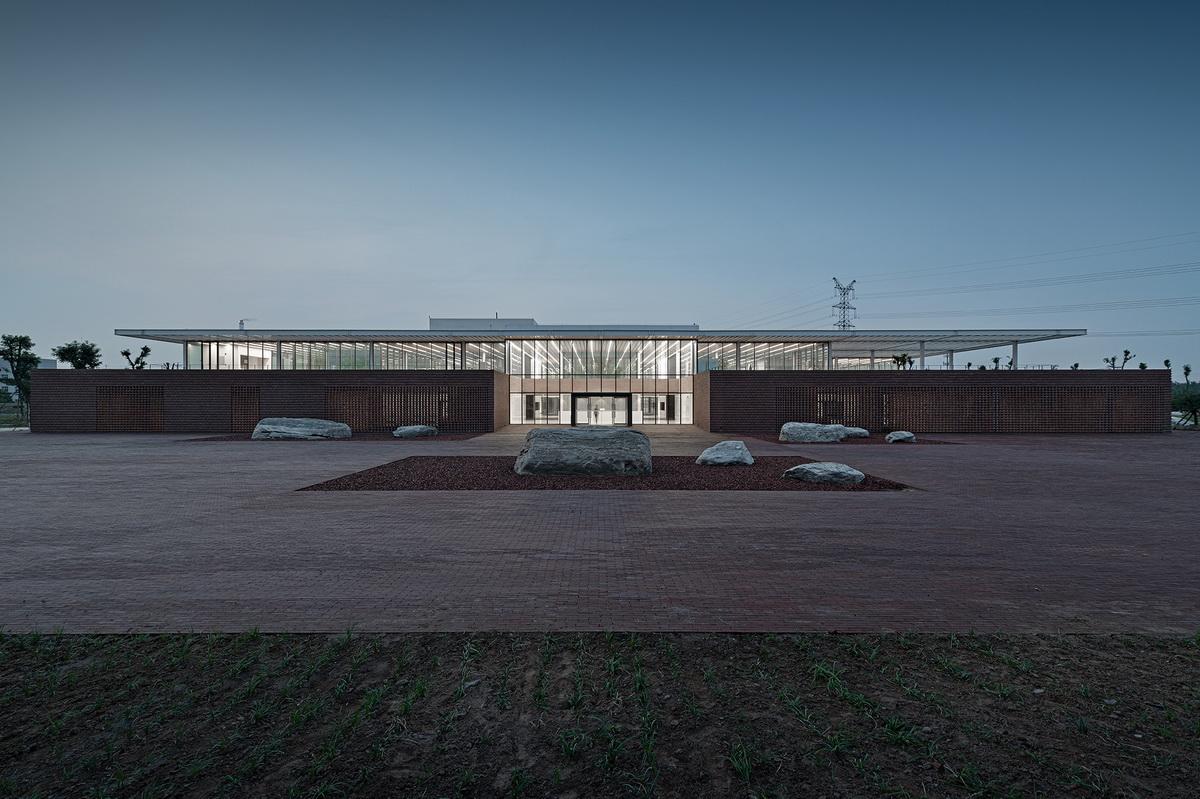

▲ 南向正立面
该项目位于市郊一处工业厂房区域之中。园区场地空旷平整,北侧比邻市政道路,南侧是城市尚未开发的空地。办公楼被规划于园区的中部,东西两侧分布着由松林、草坪、步道组成的庭院,南侧留下一片宽阔的前广场以及停车场。
![1570761913691772.jpg b1 园区整体鸟瞰.jpg](/wp-content/uploads/2019/10/1570761913691772.jpg)

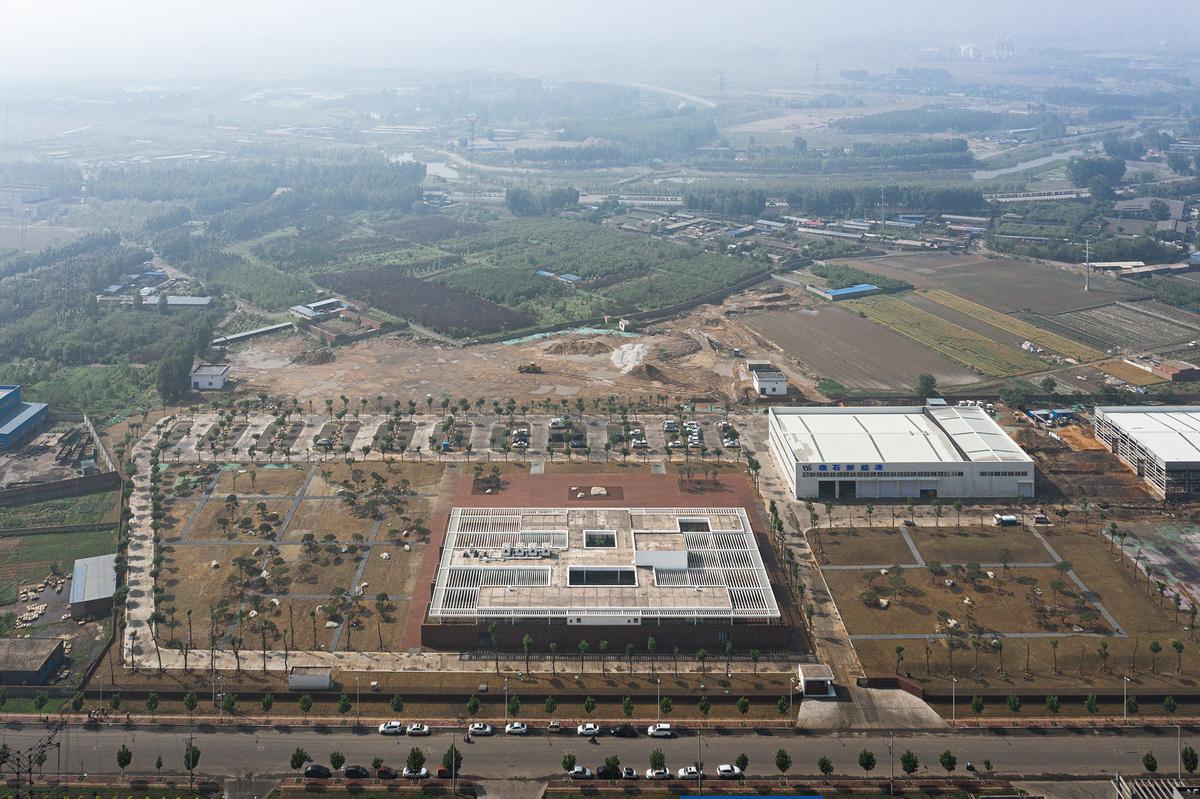

▲ 园区整体鸟瞰
办公楼东西长约85米,宽约50米,占地面积约8000平米,水平铺展开于场地之中。在相对宽松的用地条件下,设计充分围绕着院落关系组织建筑空间布局,结合功能需求和流线路径产生内外之间多样的场景,营造阳光、绿色、充满活力的工作环境。
![1570761925588995.jpg](/wp-content/uploads/2019/10/1570761925588995.jpg)

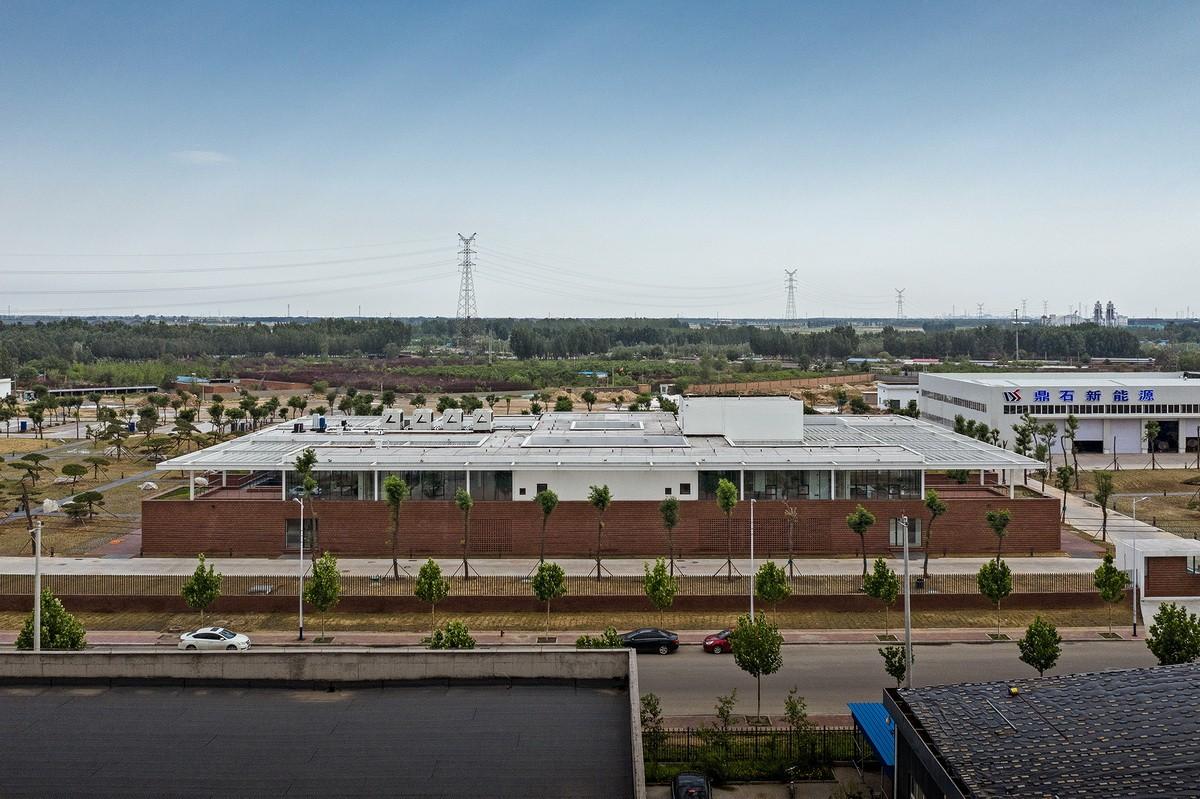

▲ 北向鸟瞰(沿主路)
![1570761925623223.jpg](/wp-content/uploads/2019/10/1570761925623223.jpg)

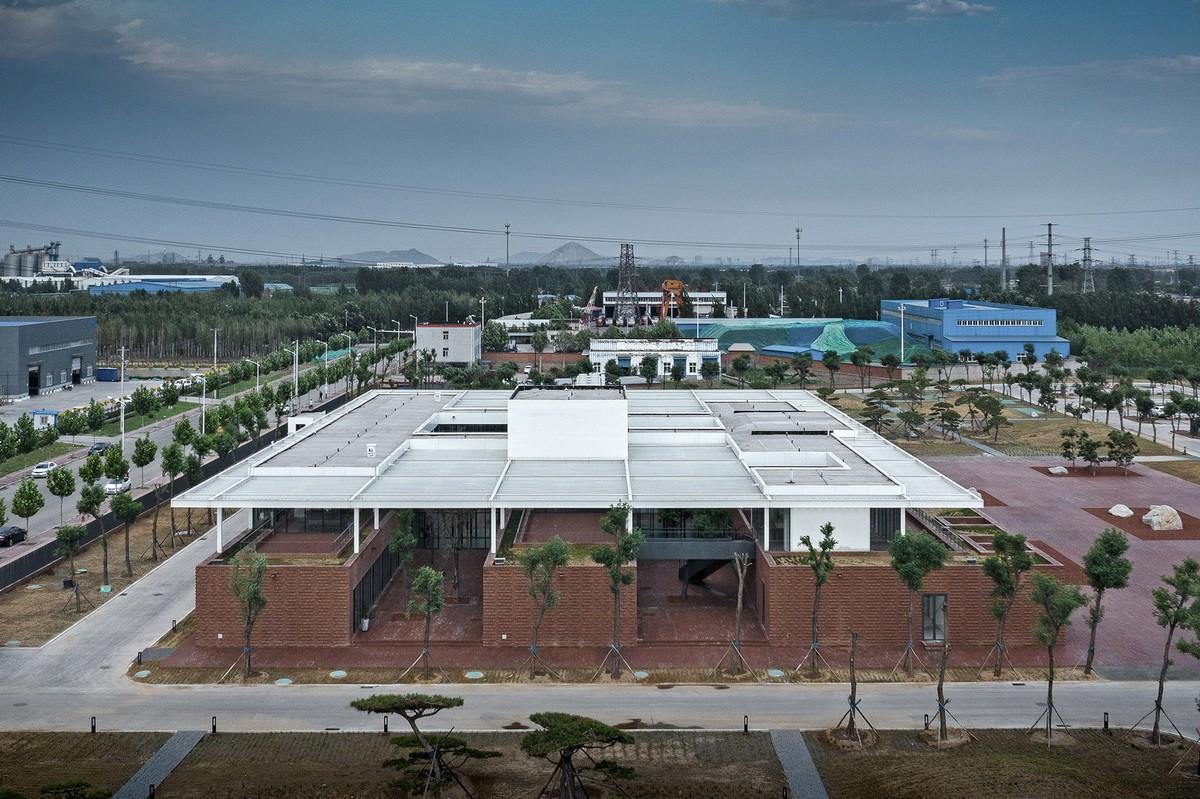

▲ 西向鸟瞰
1. 水平性空间
建筑的上下两层会呈现完全不同的空间印象:首层对外封闭内向,二层则开敞外向,从而强调了建筑整体的水平性特征。建筑的外部形象产生类似于中国传统建筑的意向——漂浮的屋顶与厚重的台基,两者之间是自由透明的空间。首层为加高的“台基”部分。两层庭院将“台基”切分为平行的南、中、北三条功能体块,南侧功能块之内也包含着若干小庭院。保证首层所有房间都与庭院相邻,具有良好的采光和多样景观。“台基”之上二层由玻璃幕墙灵活地划分出多尺度的办公和公共空间,使得内部活动可自由的拓展至室外平台。六处连桥水平串联三条功能空间,创造简洁有效的流线路径并进一步划分出几处内向庭院。
![1570761935185476.jpg d1 南向透视(面向广场).jpg](/wp-content/uploads/2019/10/1570761935185476.jpg)

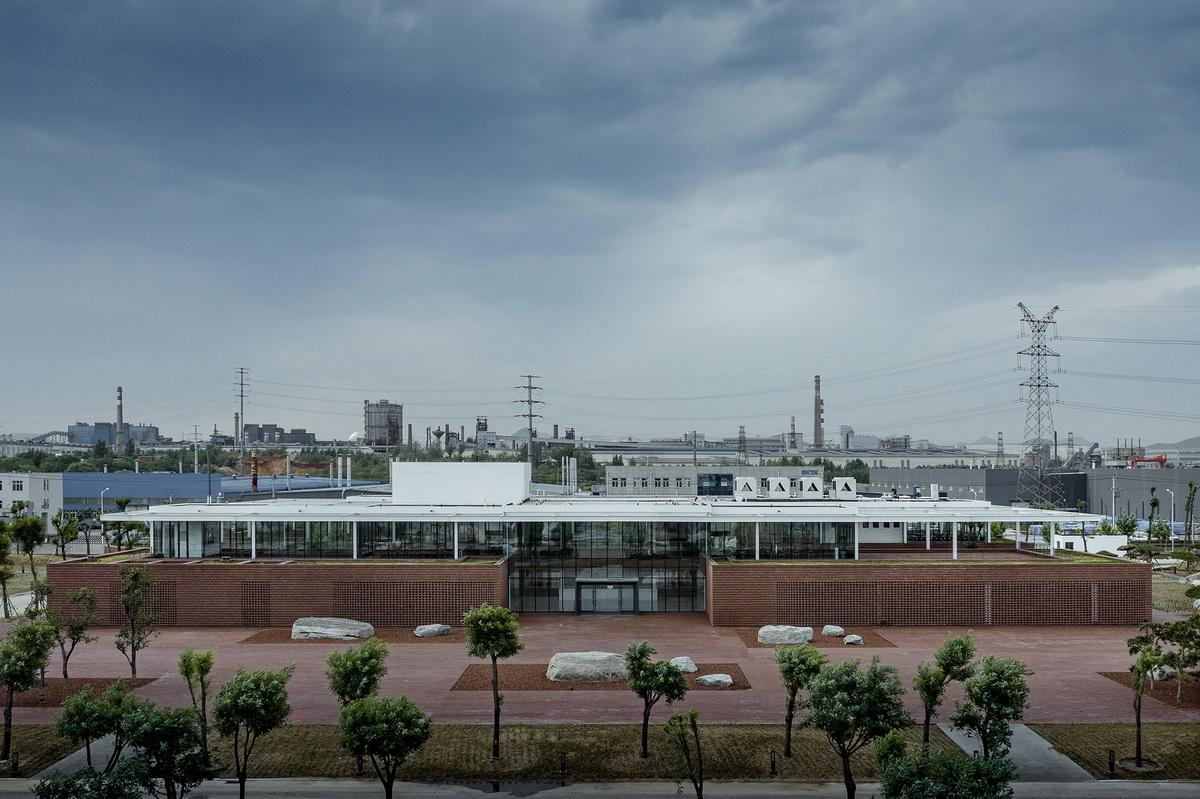

▲ 南向透视(面向广场)
2. 光影的庭园
一片面积约4000平米的平屋顶+遮阳格栅覆盖了整个建筑场地。屋顶遮阳格栅设计意象来自于周边农田景观的线性肌理,并结合方格网结构与平直楼板产生“柔化”的效果。遮阳格栅会产生由建筑中心向两边由密到疏的渐变排列,每一条格栅本身也存在着弧形的宽度渐变,同时铝制格栅表面穿孔以弱化实体感,由此将钢结构屋面与遮阳系统结合为一个整体的大屋顶。半透明感的屋顶宛如阳光下一片巨大的灯罩,其下的建筑和庭院自然演变为光影的森林。空间跟随着一天之中阳光的变化,光影的韵律交织叠合,与人的活动一起共同演绎生动的自然场景。
![1570761946461811.jpg](/wp-content/uploads/2019/10/1570761946461811.jpg)

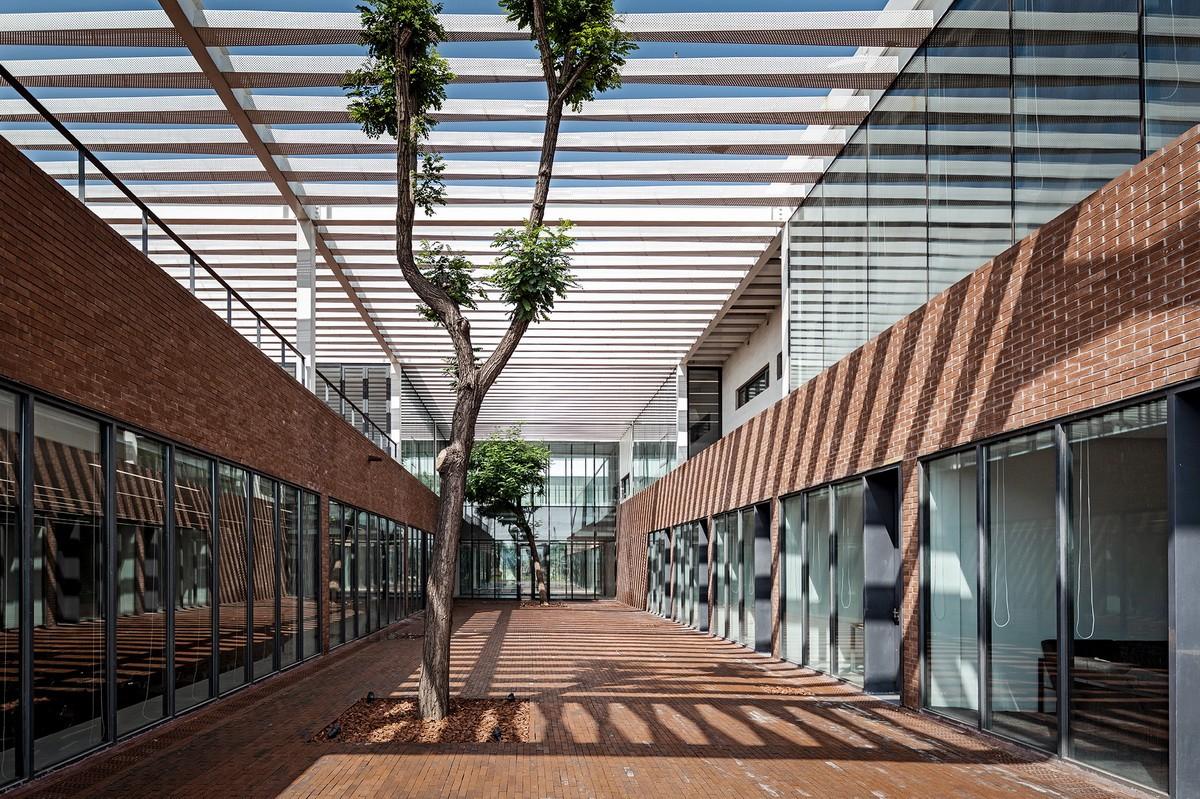

▲ 首层庭院
![1570761947598268.jpg](/wp-content/uploads/2019/10/1570761947598268.jpg)
▲ 首层庭院
![1570761947691266.jpg](/wp-content/uploads/2019/10/1570761947691266.jpg)

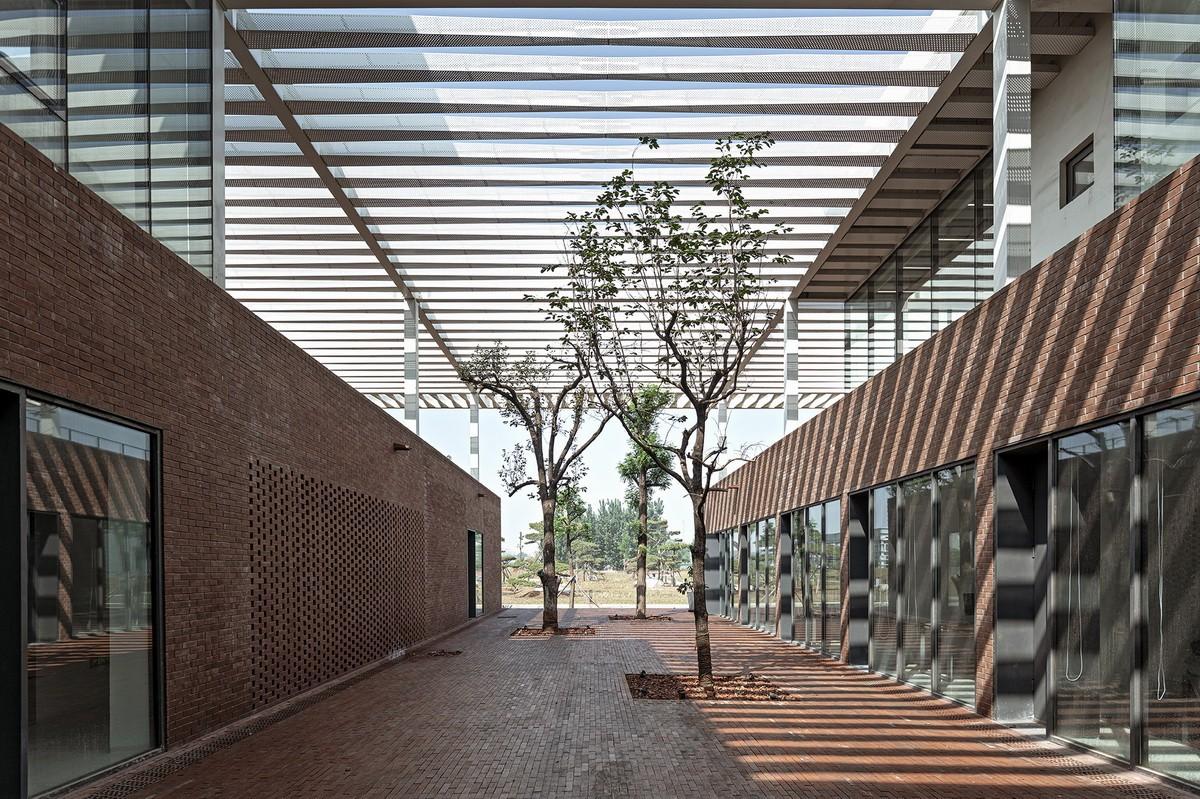

▲ 首层庭院
3. 复合的场所
围绕办公建筑的基本特征,结合内外场景衍生出多样复合的工作生活场所。屋檐之下两层通高的入口接待厅正对着前广场,背后依托层层展开的庭院与树木,向用户与访客表现出鲜明的第一印象。建筑首层设置了多种类型的办公空间,包括面向庭院的中、小型办公室、开放办公区、会议室,可容纳300人的多功能厅以及财务室、结算室等。各部门办公区域结合平面进行分区布局,避免相互干扰。在人流路径的结合部设置一些休闲空间,比如面向树院的咖啡厅等,让人们共享惬意的社交、休憩时光。三处室内楼梯和两处室外楼梯连接上下两层,兼顾工作流线的效率与舒适。二层的空间布局更为自由灵活,包括若干大办公室、大会议室、多媒体室以及图书阅览区、健身房、员工餐厅等。大屋顶之下尽量透明的墙面让所有房间均与露台和屋顶花园紧密相邻,光影之下的室内外环境融为一体。
![1570761976282381.jpg](/wp-content/uploads/2019/10/1570761976282381.jpg)
▲ 入口门厅
![1570761976772950.jpg](/wp-content/uploads/2019/10/1570761976772950.jpg)

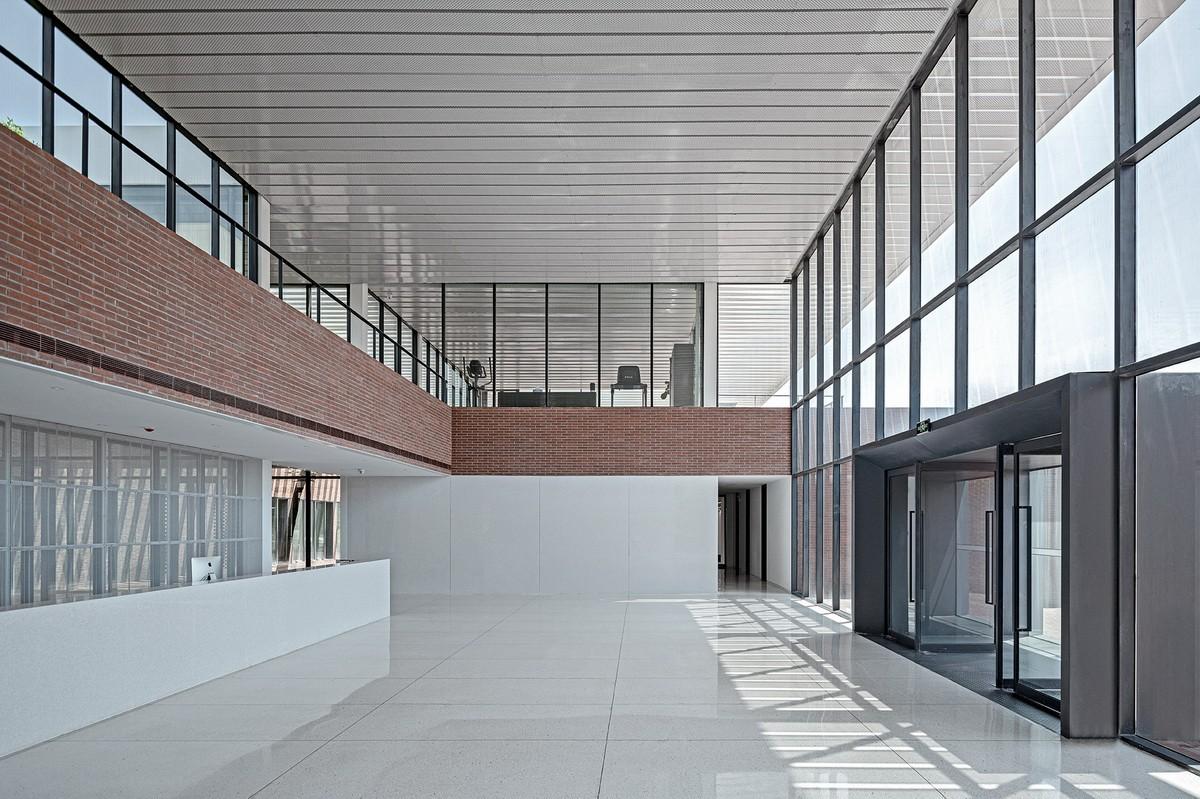

▲ 入口
![1570761976254412.jpg](/wp-content/uploads/2019/10/1570761976254412.jpg)

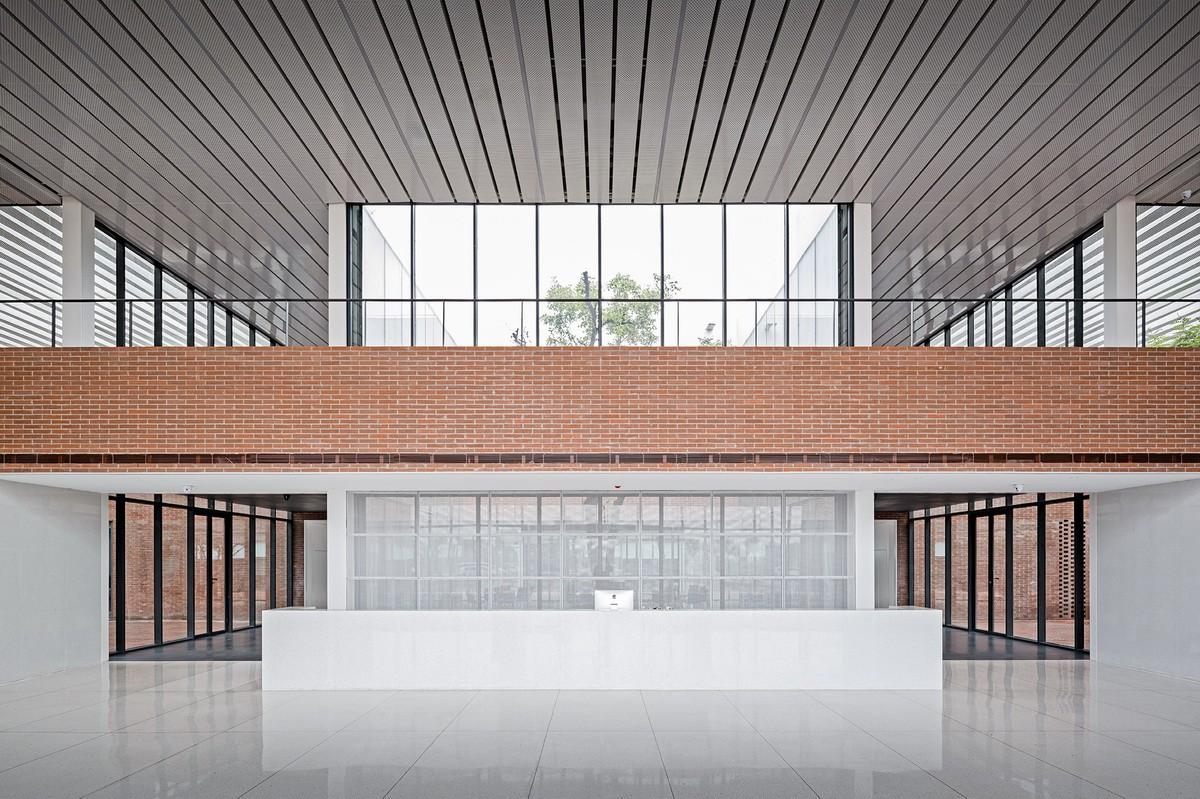

▲ 入口大厅
![1570761976667702.jpg](/wp-content/uploads/2019/10/1570761976667702.jpg)

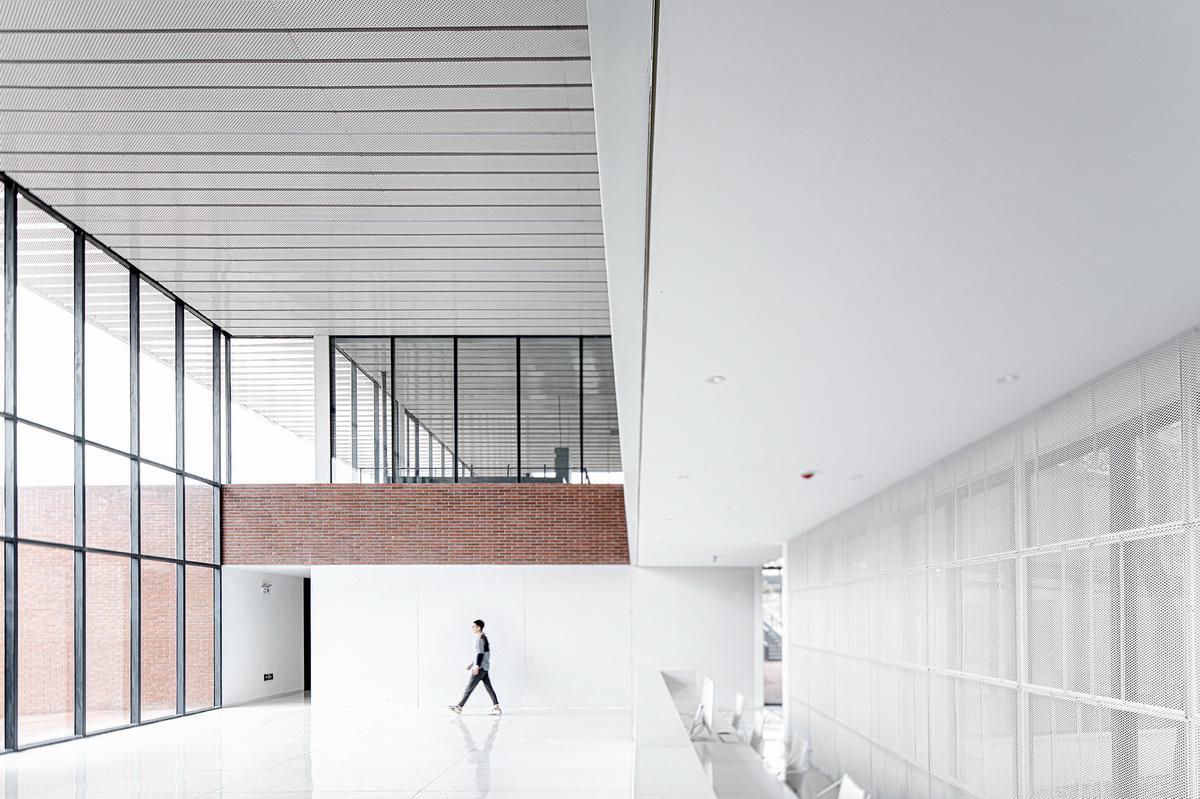

▲ 接待台
![1570761977962847.jpg](/wp-content/uploads/2019/10/1570761977962847.jpg)

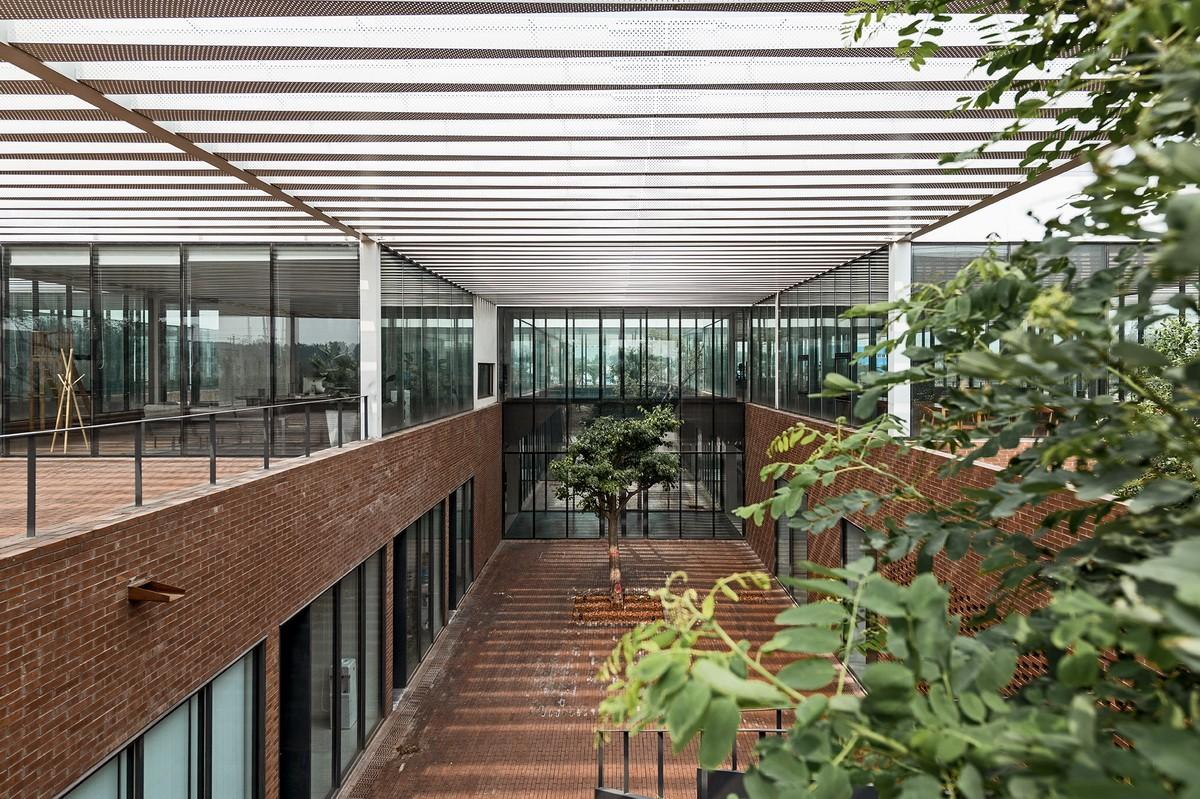

▲ 庭院
![1570761977918283.jpg](/wp-content/uploads/2019/10/1570761977918283.jpg)

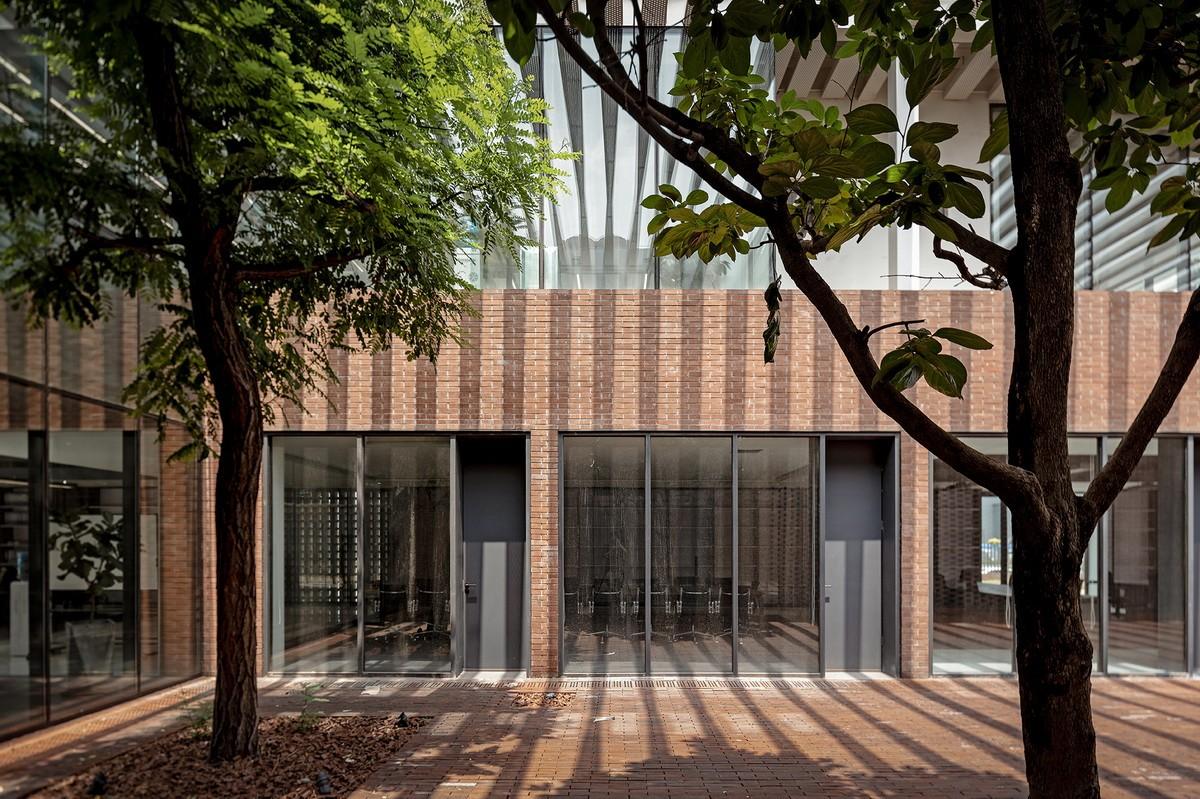

▲ 首层庭院办公室
![1570761977229989.jpg](/wp-content/uploads/2019/10/1570761977229989.jpg)

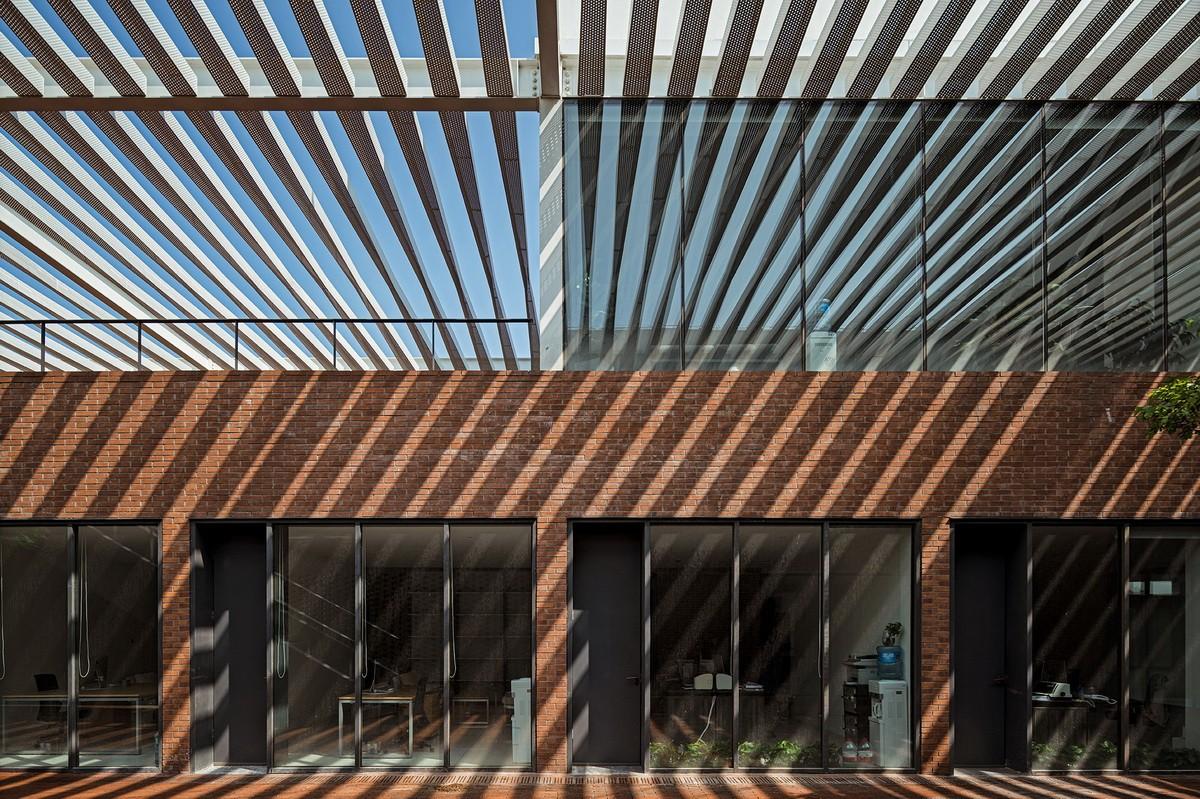

▲ 首层庭院办公室
![1570761978273202.jpg](/wp-content/uploads/2019/10/1570761978273202.jpg)

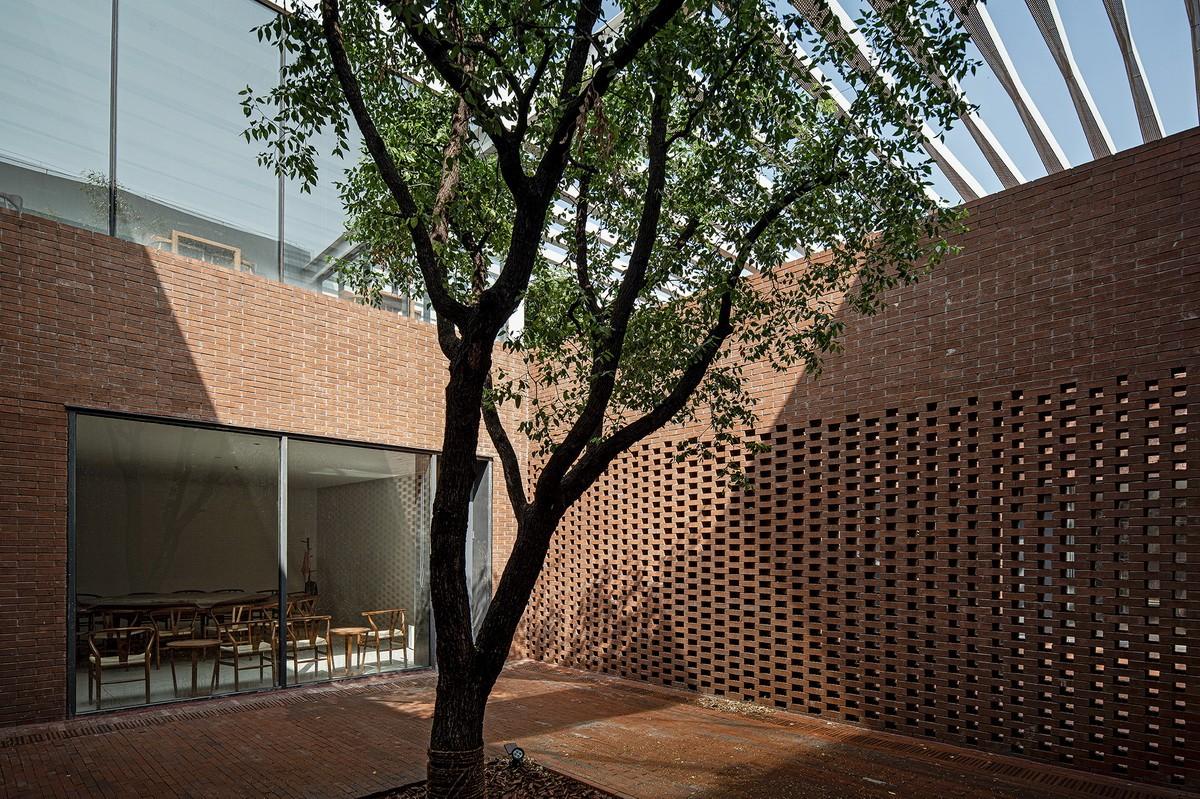

▲ 首层餐厅庭院
![1570761979368752.jpg](/wp-content/uploads/2019/10/1570761979368752.jpg)

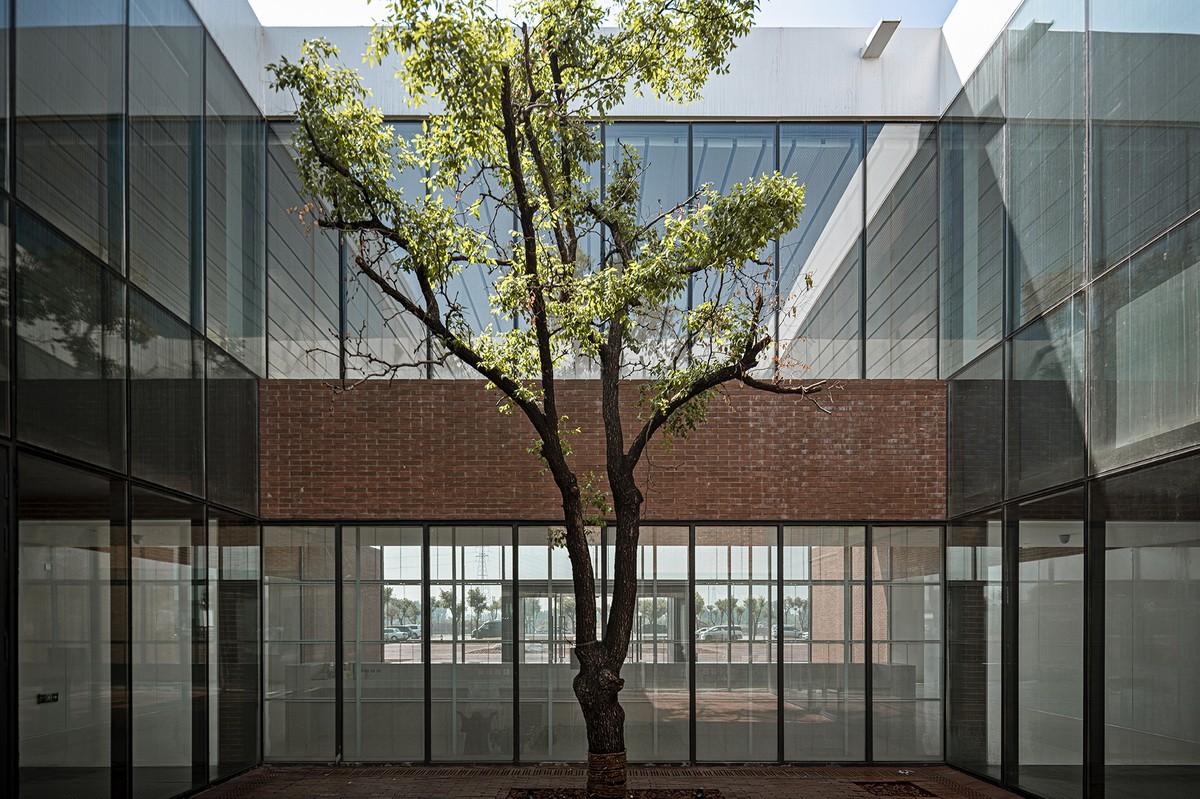

▲ 咖啡厅庭院
![1570761978407783.jpg](/wp-content/uploads/2019/10/1570761978407783.jpg)

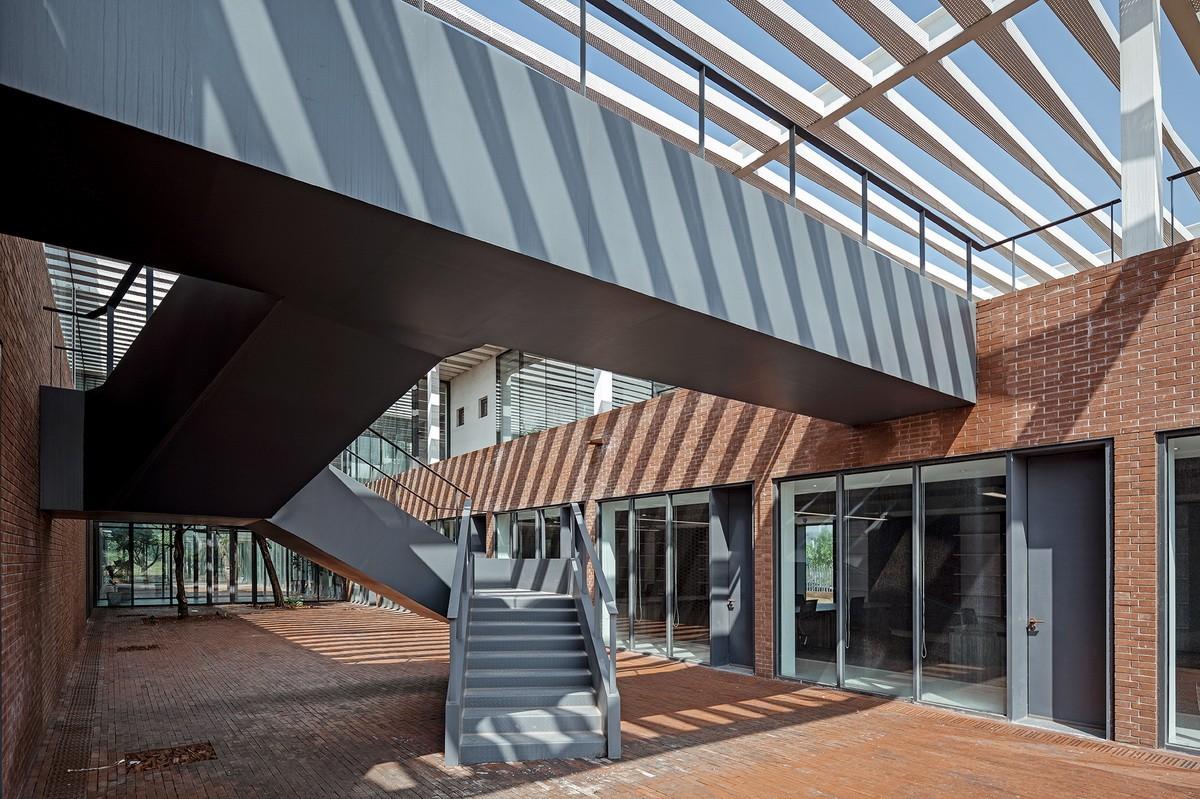

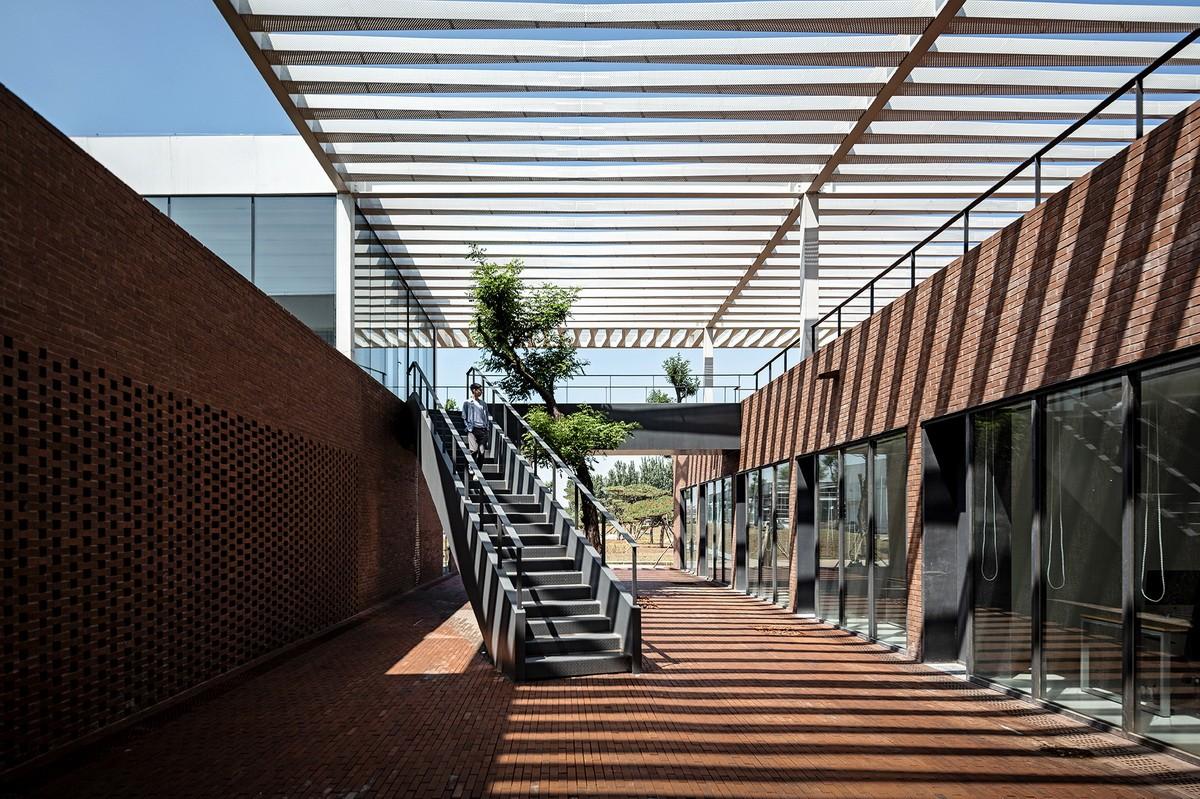

▲ 庭院楼梯
![1570761978387517.jpg](/wp-content/uploads/2019/10/1570761978387517.jpg)
▲ 庭院楼梯
![1570761979901784.jpg](/wp-content/uploads/2019/10/1570761979901784.jpg)

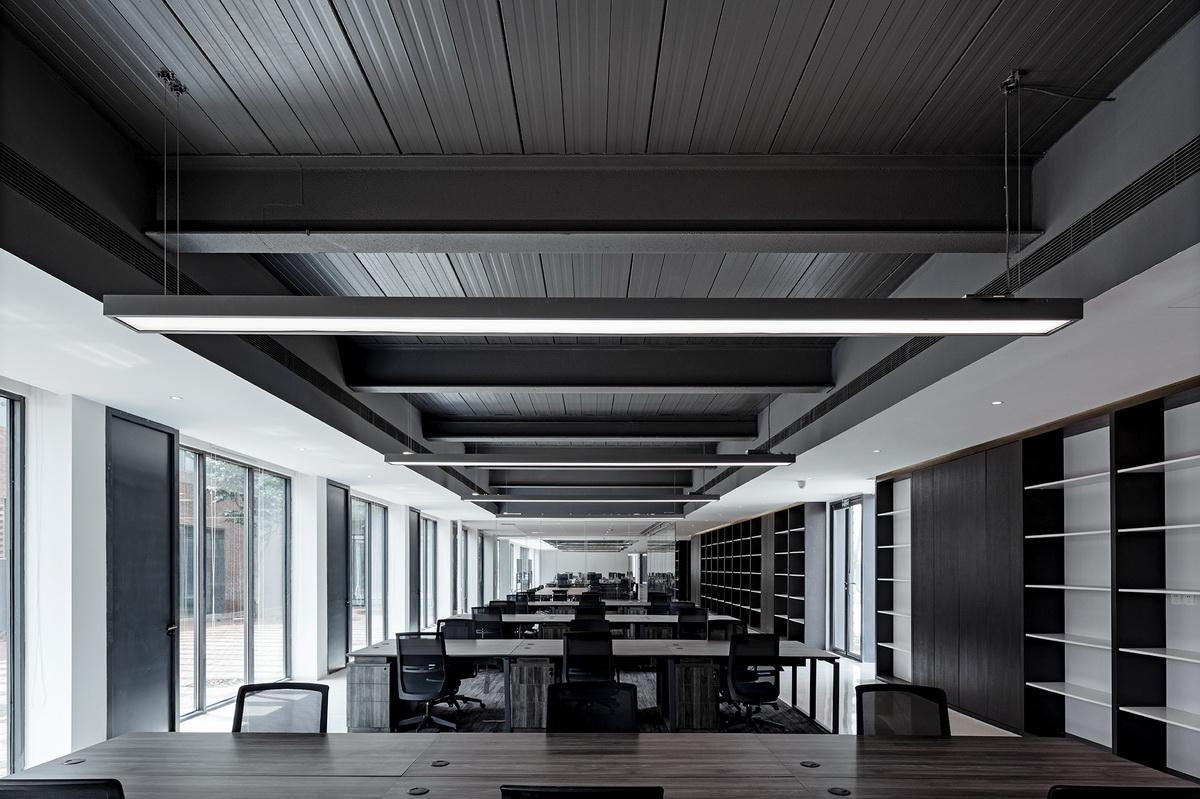

▲ 首层开放办公
![1570761980621905.jpg](/wp-content/uploads/2019/10/1570761980621905.jpg)

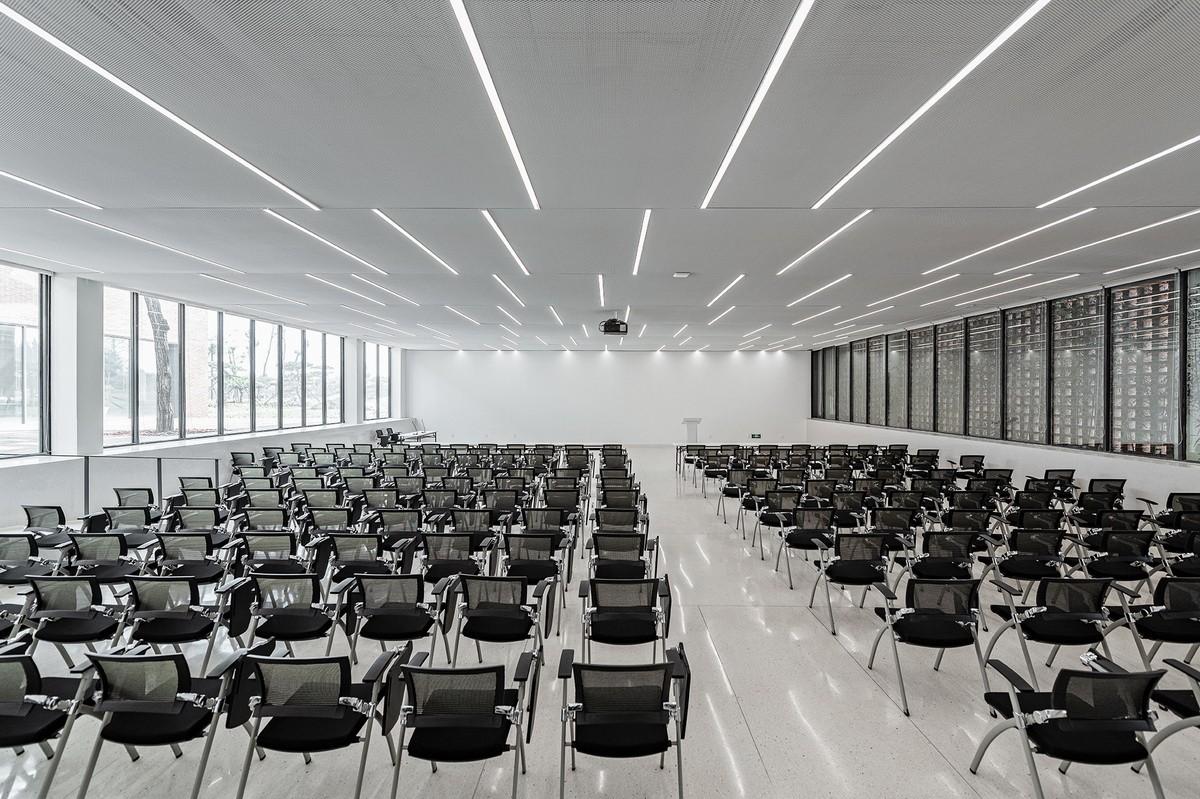

▲ 多功能厅
![1570761979401763.jpg](/wp-content/uploads/2019/10/1570761979401763.jpg)

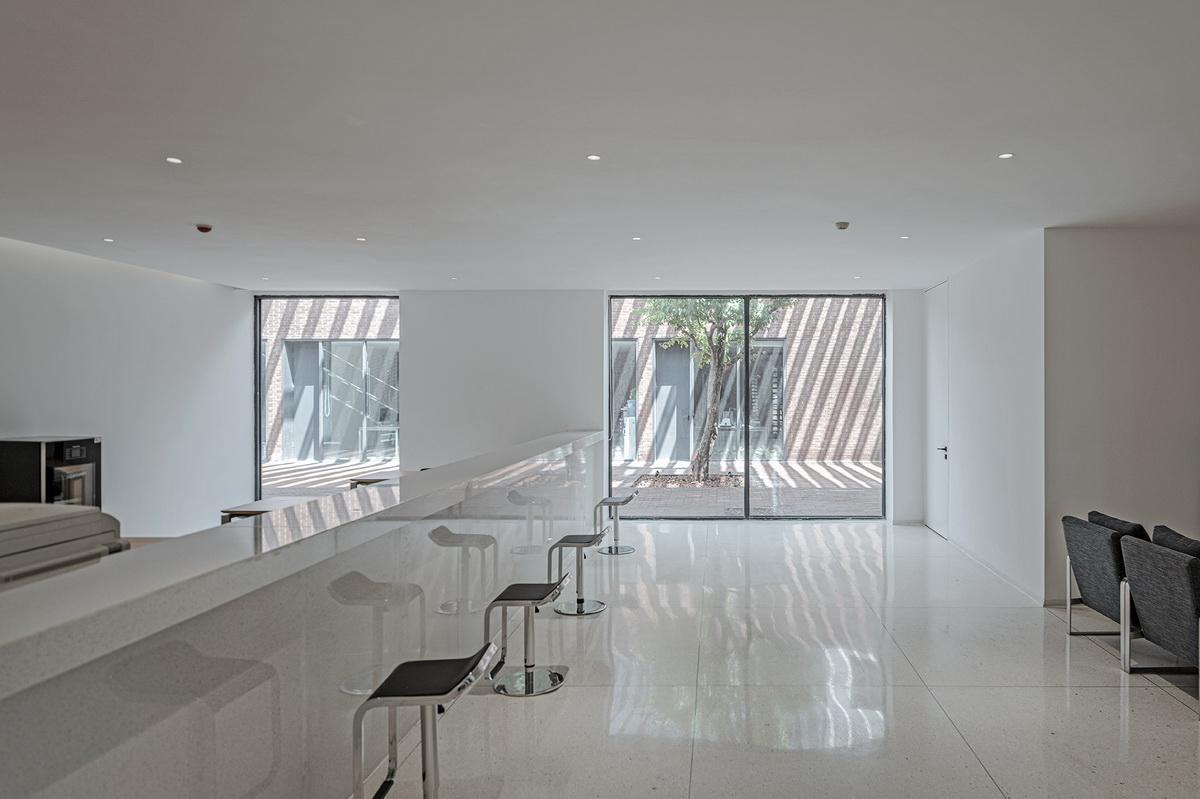

▲ 结算室
![1570761981808112.jpg](/wp-content/uploads/2019/10/1570761981808112.jpg)
▲ 首层走廊
![1570761980317478.jpg](/wp-content/uploads/2019/10/1570761980317478.jpg)
▲ 首层休息室
![1570761981638941.jpg](/wp-content/uploads/2019/10/1570761981638941.jpg)

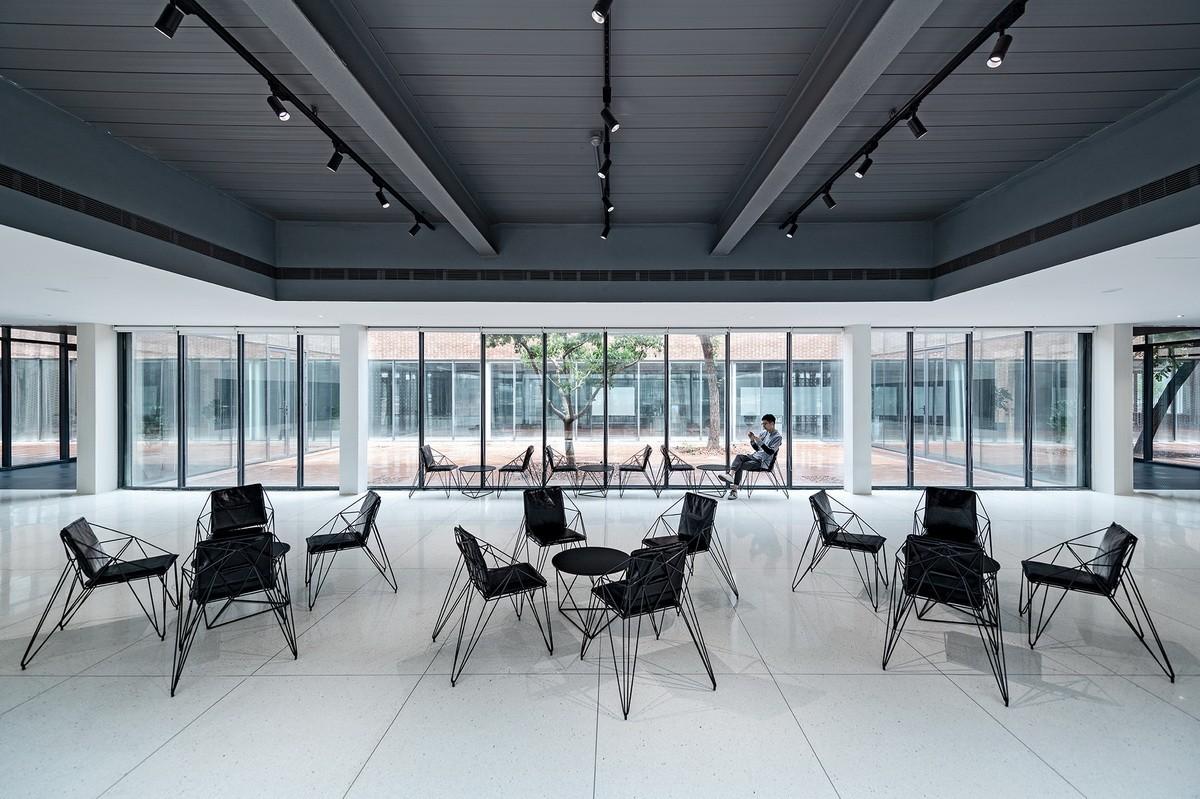

▲ 咖啡厅
![1570761981681712.jpg](/wp-content/uploads/2019/10/1570761981681712.jpg)
▲ 二层大办公室
![1570761981983033.jpg](/wp-content/uploads/2019/10/1570761981983033.jpg)
▲ 二层大办公室
![1570761982799827.jpg](/wp-content/uploads/2019/10/1570761982799827.jpg)

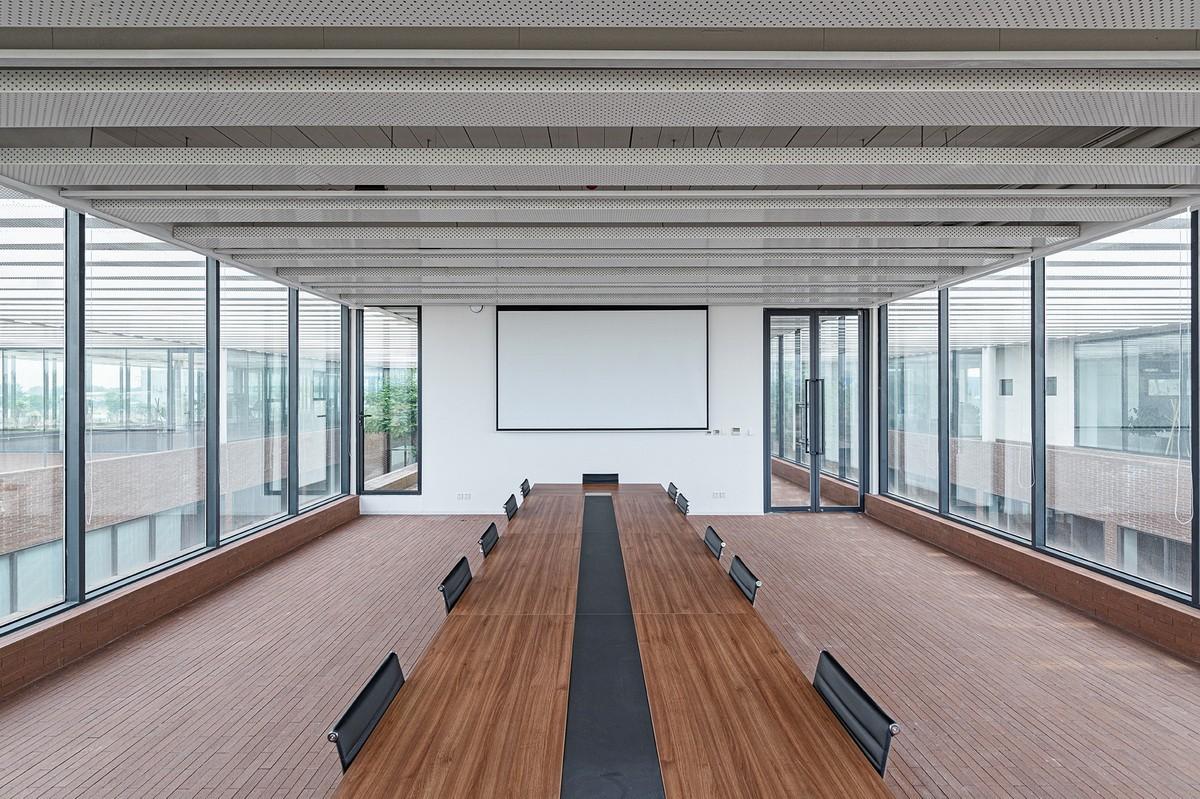

▲ 会议室
![1570761983694663.jpg](/wp-content/uploads/2019/10/1570761983694663.jpg)

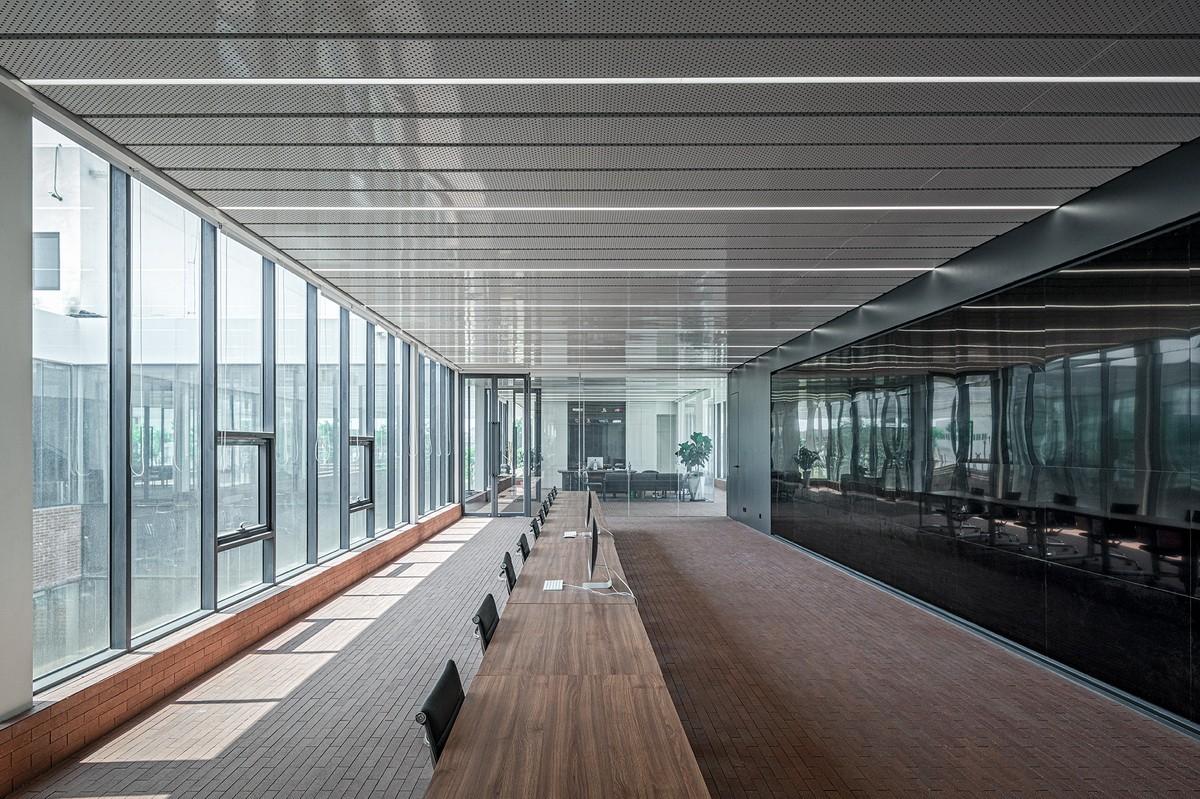

▲ 大会议室
![1570761982755517.jpg](/wp-content/uploads/2019/10/1570761982755517.jpg)

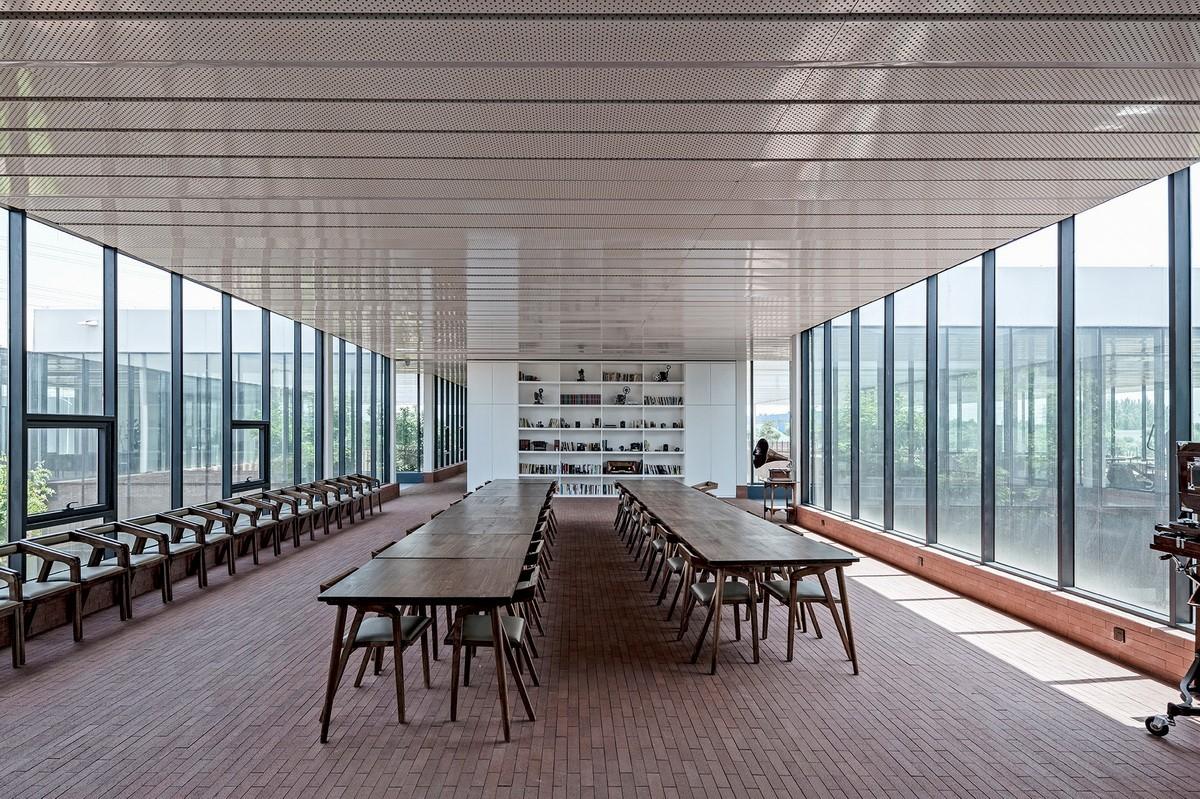

▲ 二层图书馆
![1570761984969707.jpg](/wp-content/uploads/2019/10/1570761984969707.jpg)
▲ 二层员工餐厅
![1570761983699199.jpg](/wp-content/uploads/2019/10/1570761983699199.jpg)

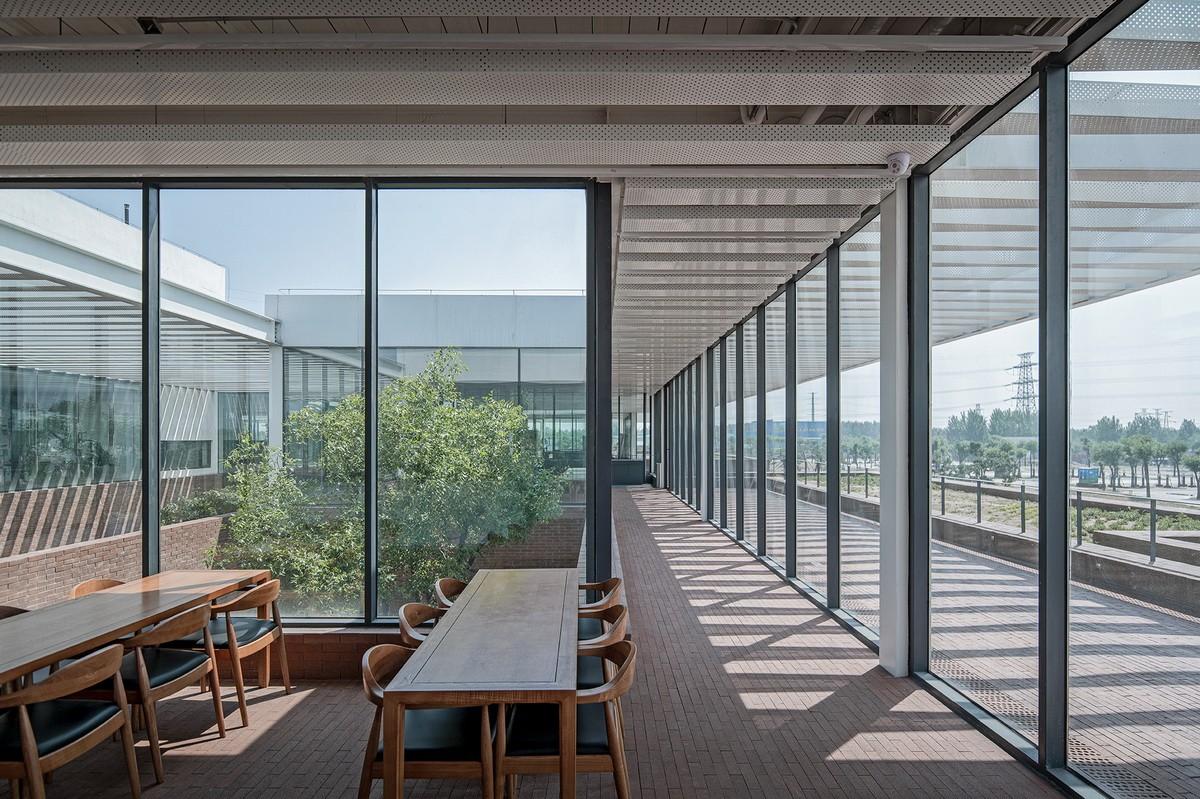

▲ 二层员工餐厅
![1570761984528497.jpg](/wp-content/uploads/2019/10/1570761984528497.jpg)
▲ 餐厅
![1570761985161531.jpg](/wp-content/uploads/2019/10/1570761985161531.jpg)

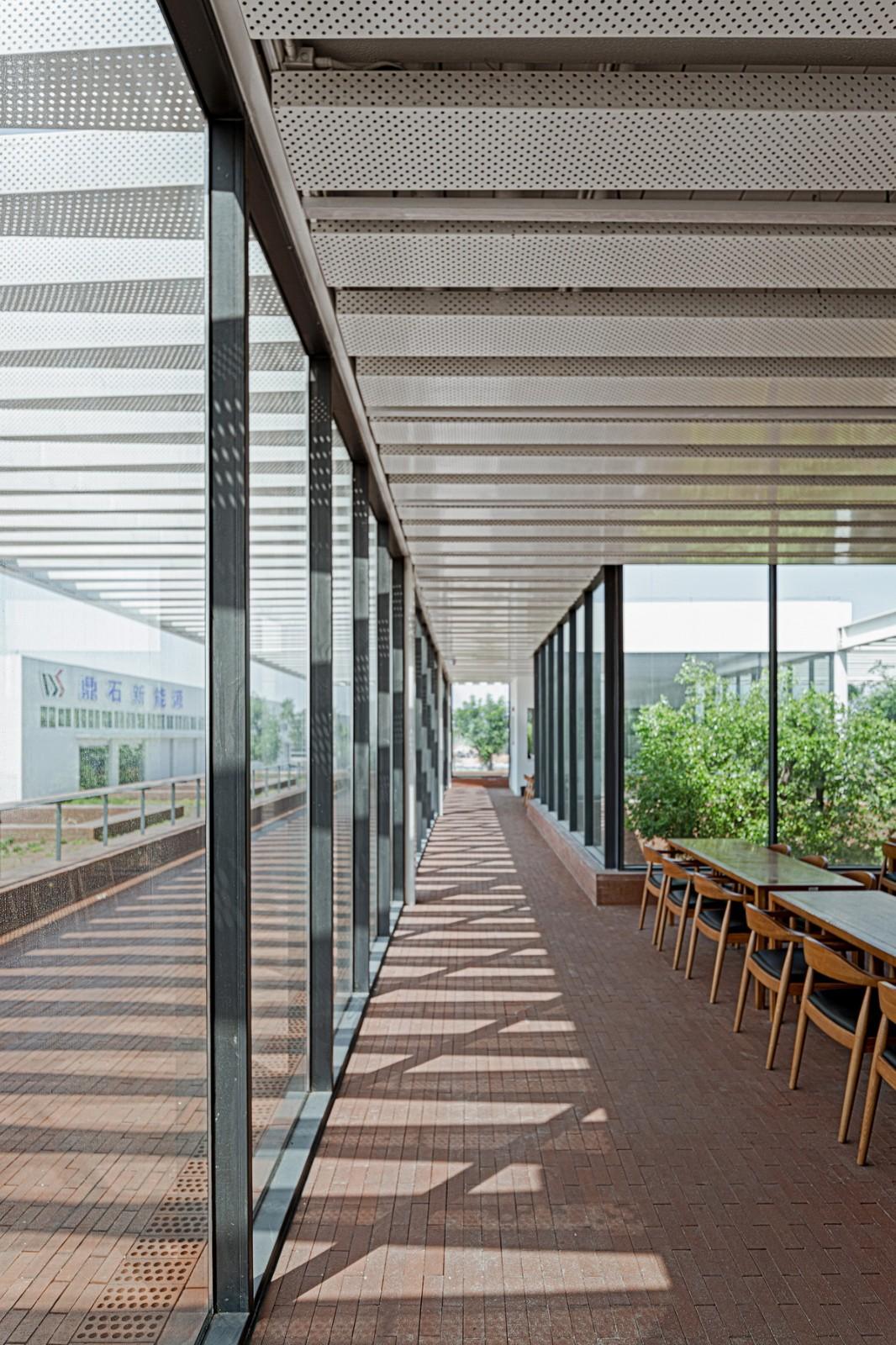

▲ 餐厅
![1570761984204540.jpg](/wp-content/uploads/2019/10/1570761984204540.jpg)
▲ 餐厅露台
![1570761985898835.jpg](/wp-content/uploads/2019/10/1570761985898835.jpg)
▲ 二层连廊
![1570761985897109.jpg](/wp-content/uploads/2019/10/1570761985897109.jpg)

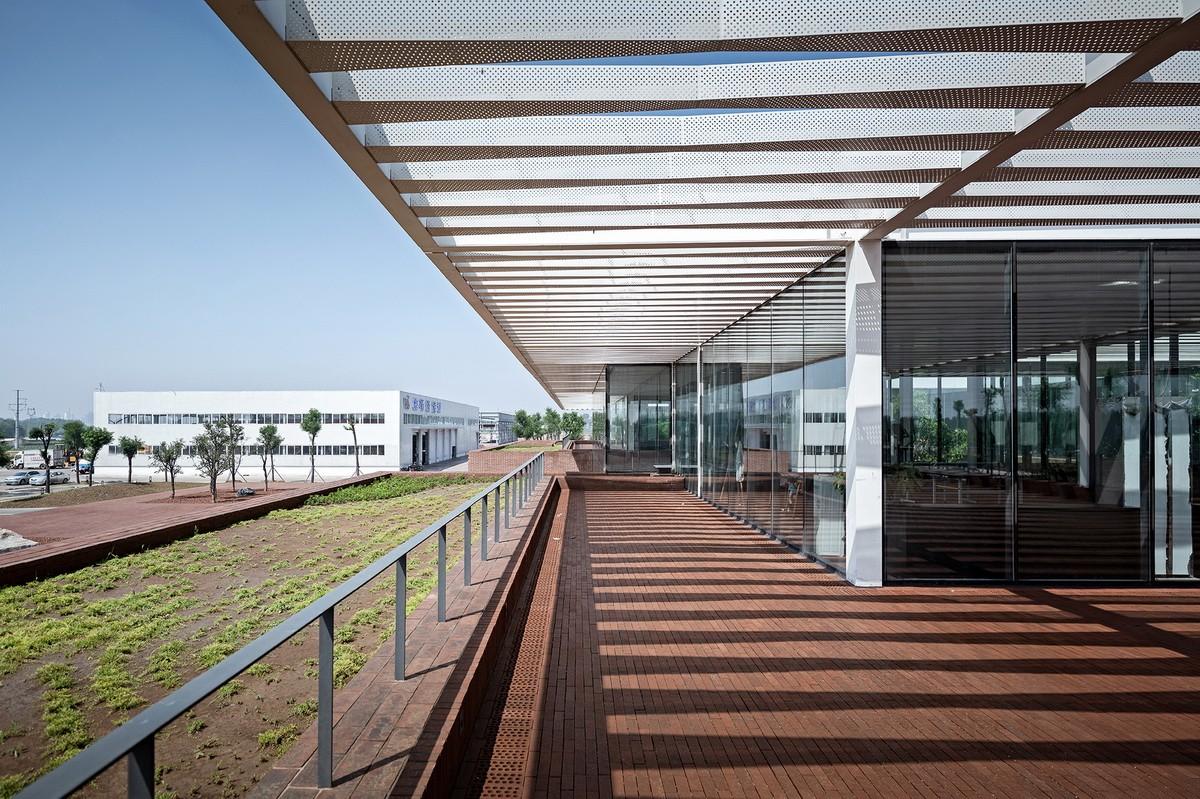

▲ 健身房露台
![1570761986119677.jpg](/wp-content/uploads/2019/10/1570761986119677.jpg)
▲ 二层露台
![1570761986354052.jpg](/wp-content/uploads/2019/10/1570761986354052.jpg)

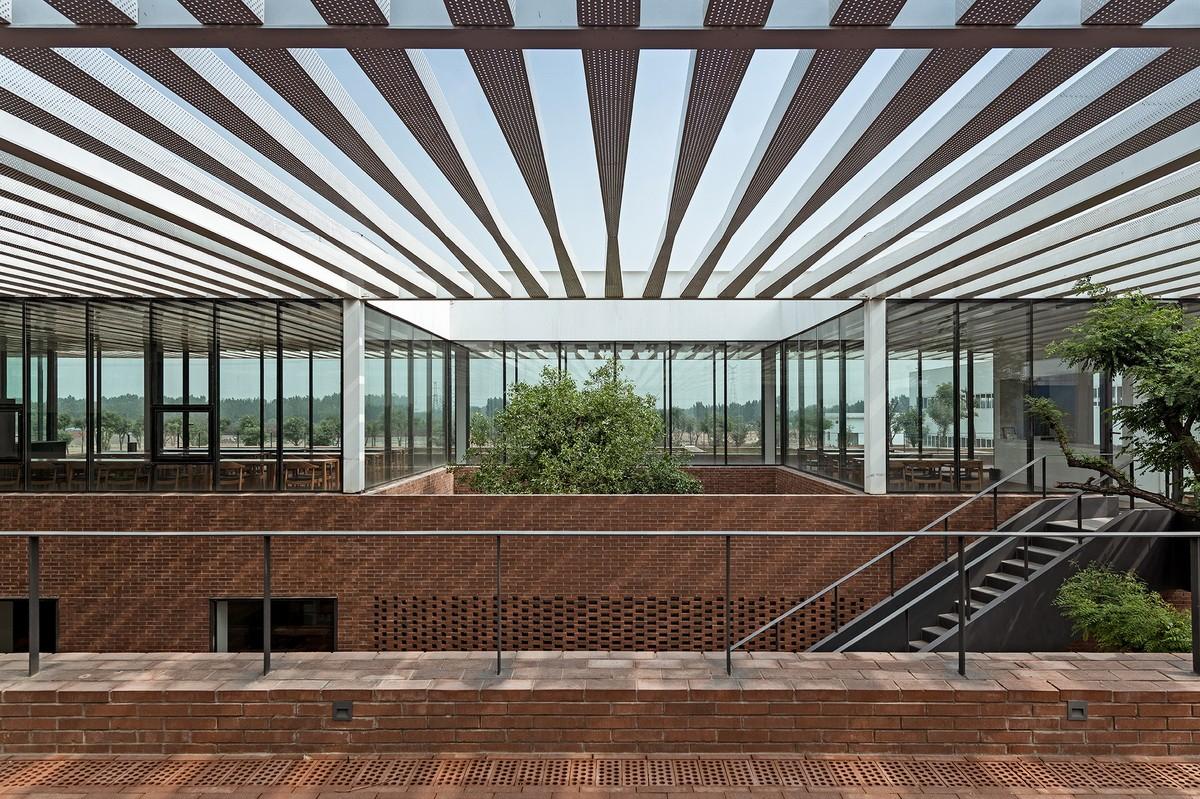

▲ 二层露台
4. 自然的建造
建筑在材料使用上较为克制,注重材料与空间的逻辑关系、内外的一体化以及材料语言自身的表现力。建筑的前广场、首层外墙和二层楼面均使用了红砖这一该地区历史建筑较为典型的材料,结合办公楼建筑形态构成了由南向北连续起伏的砖肌理地表。红砖的砌筑方式与所在位置、开口方式、功能要求密切相关,并在砖地表的不同区域产生凹凸、错叠、渗透等的变化。在砖盒子界面之间,室内外连桥、楼梯、门窗框以及部分室内台面等均采用钢板材料,部分室外地面还做了防滑处理。砖盒子的内部被处理为统一的浅色背景,使用了水磨石、涂料等。在砖盒子之上,二层空间内外均使用穿孔铝制格栅吊顶,照明、空调、设备等管线隐藏其中,形成完整的空间界面,与粗糙的砖表面形成对应。
![1570762053863620.jpg](/wp-content/uploads/2019/10/1570762053863620.jpg)

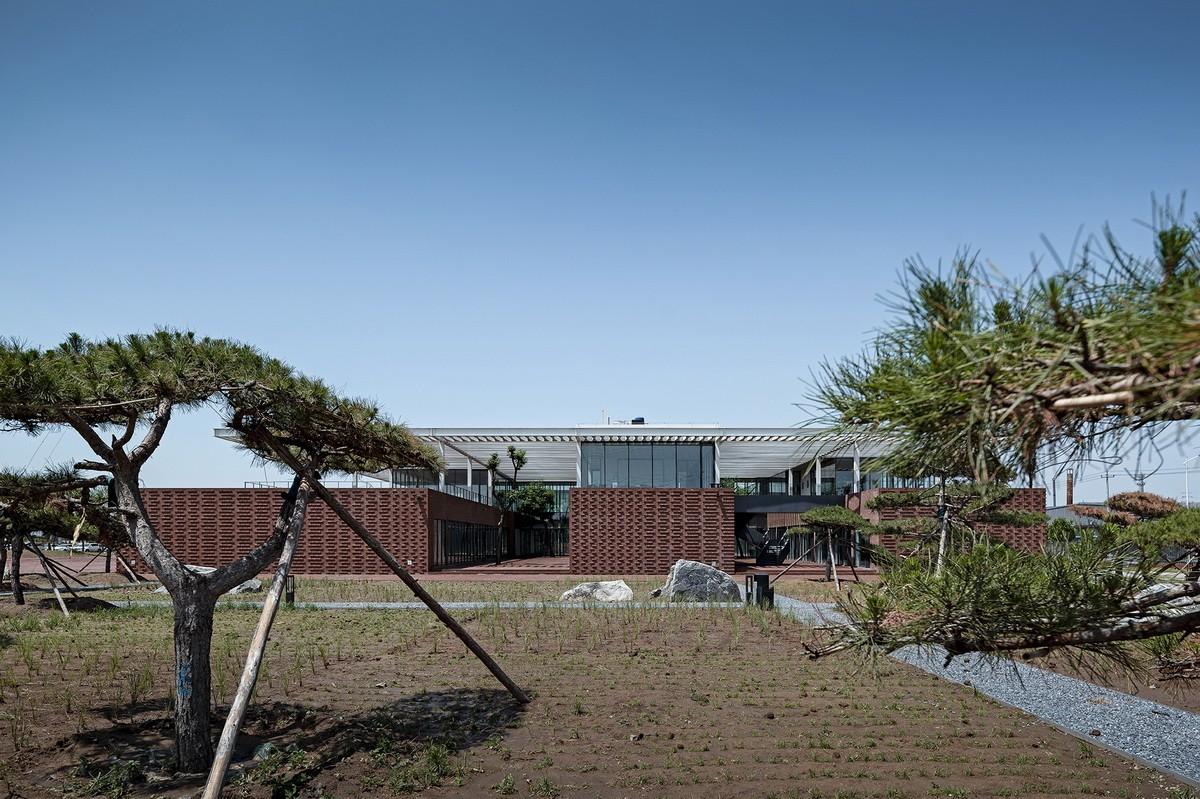

▲ 东侧立面
![1570762053409297.jpg](/wp-content/uploads/2019/10/1570762053409297.jpg)

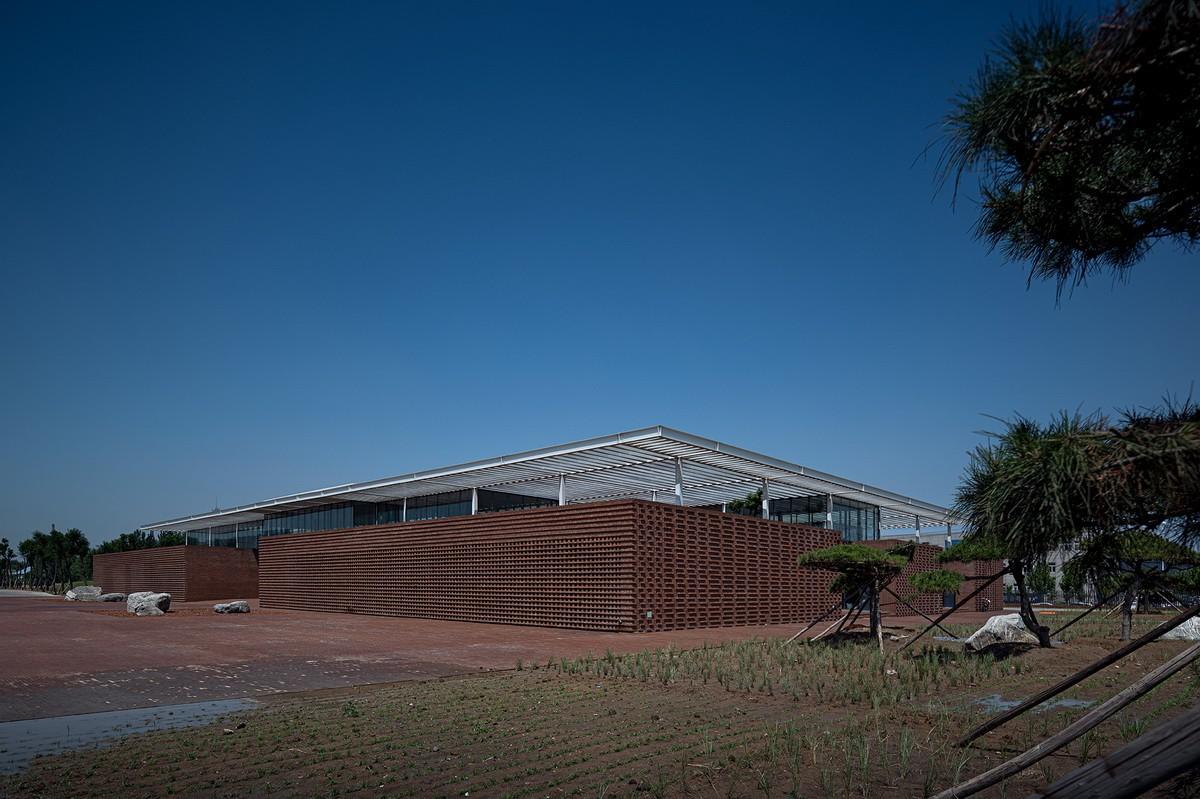

▲ 主入口广场
![1570762053740068.jpg](/wp-content/uploads/2019/10/1570762053740068.jpg)
▲ 门卫室与建筑
![1570762053909416.jpg](/wp-content/uploads/2019/10/1570762053909416.jpg)

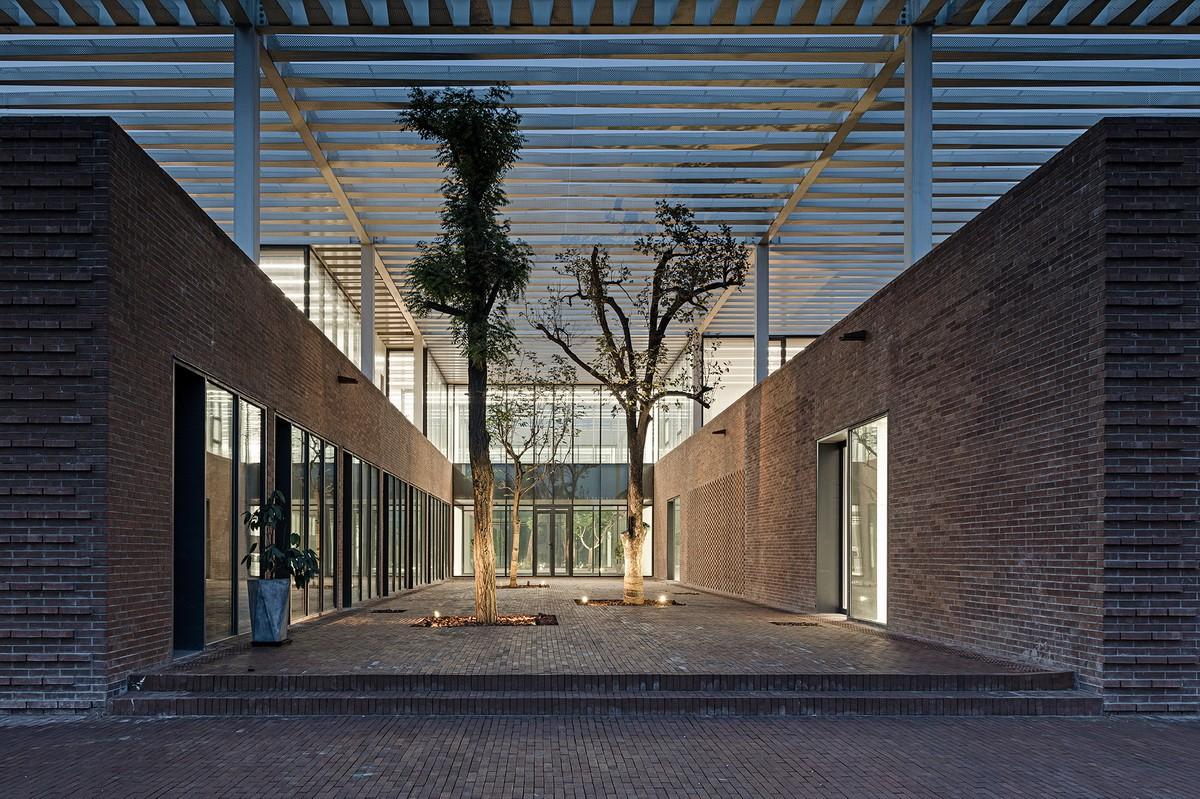

▲ 庭院夜景
![1570762054314705.jpg](/wp-content/uploads/2019/10/1570762054314705.jpg)

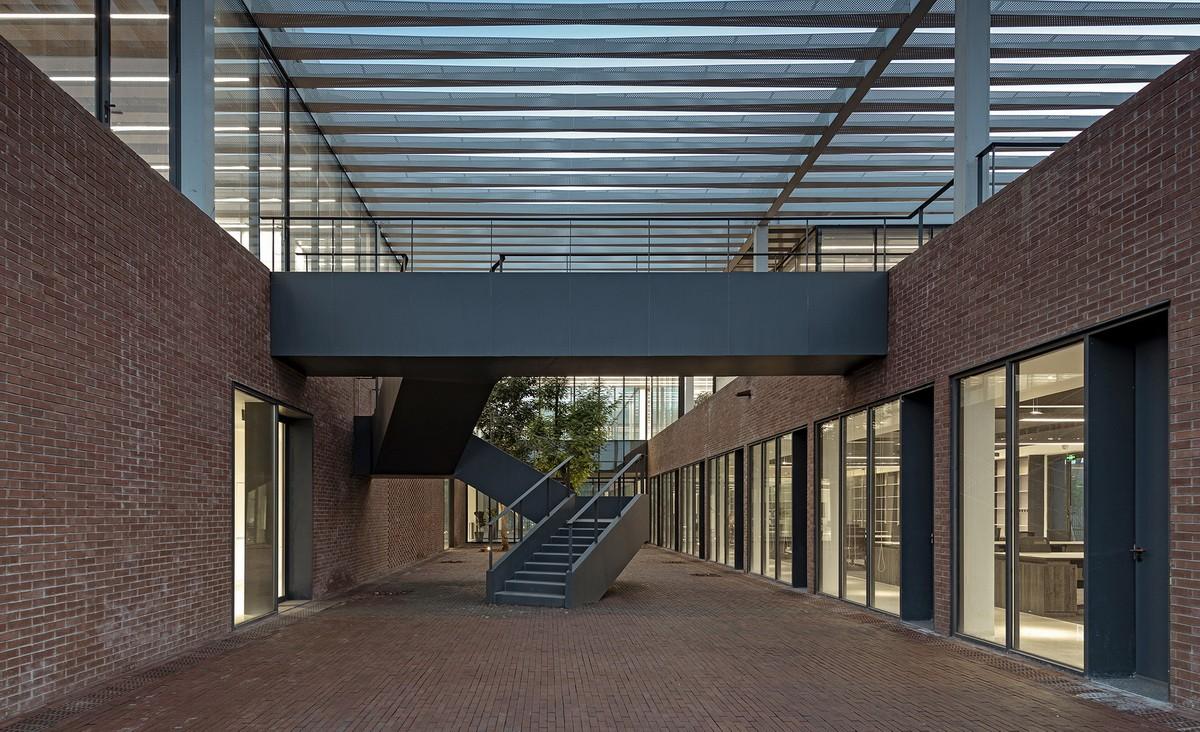

▲ 庭院夜景
![1570762054953628.jpg](/wp-content/uploads/2019/10/1570762054953628.jpg)

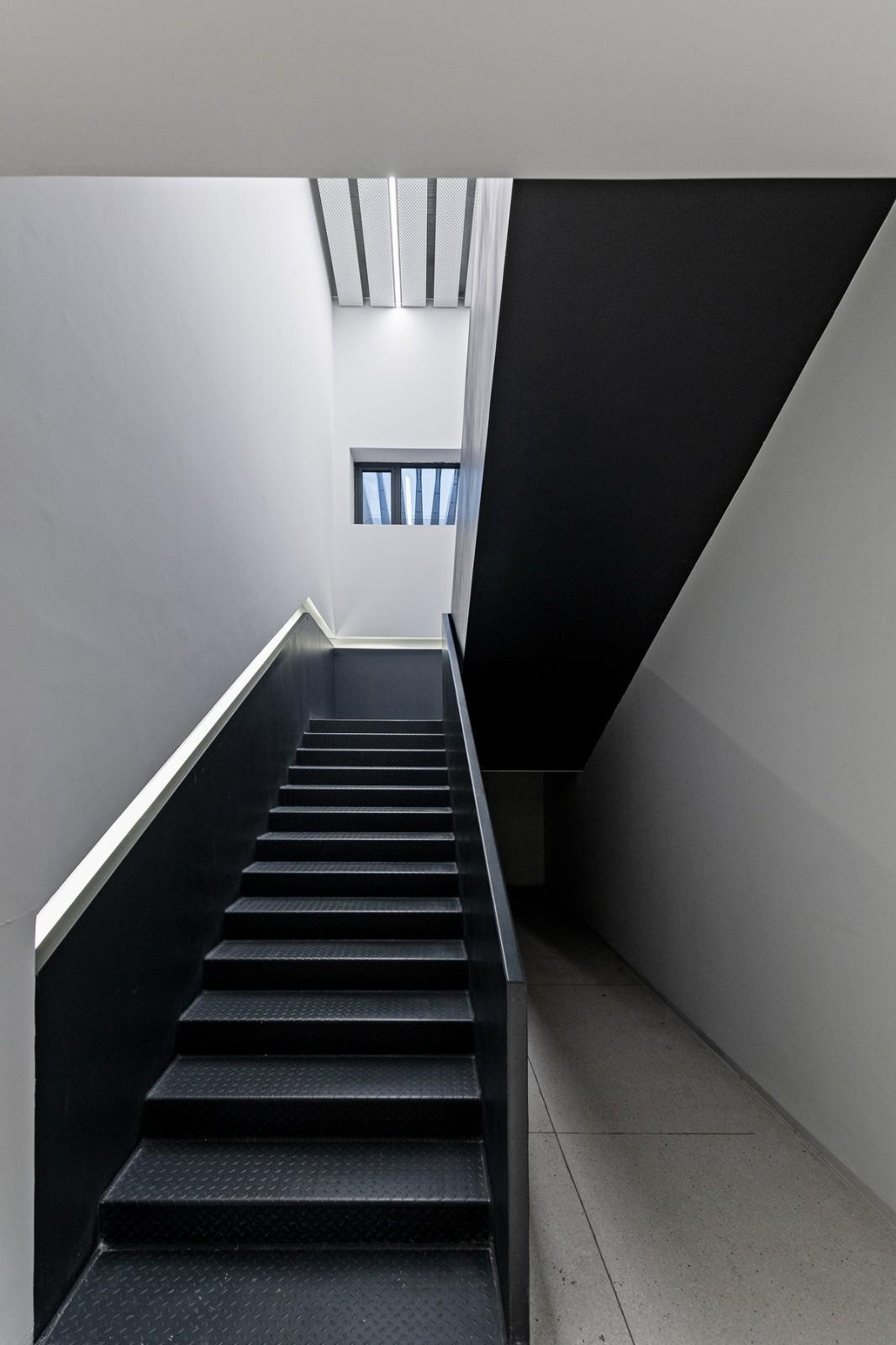

▲ 楼梯
主要材料
![1570762065990657.jpg](/wp-content/uploads/2019/10/1570762065990657.jpg)
▲ 铝格栅生产
![1570762065136243.jpg](/wp-content/uploads/2019/10/1570762065136243.jpg)

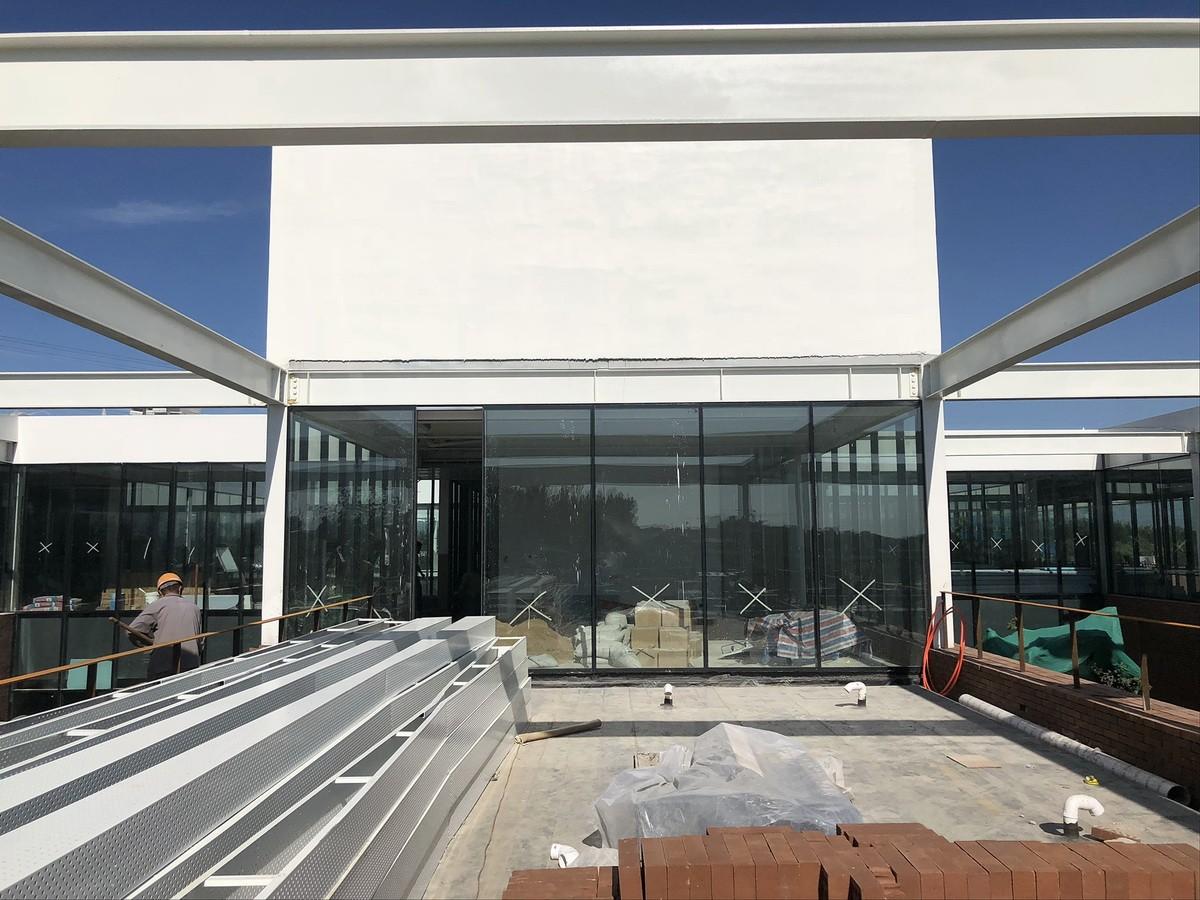

▲ 铝格栅堆放
![1570762065723399.jpg](/wp-content/uploads/2019/10/1570762065723399.jpg)

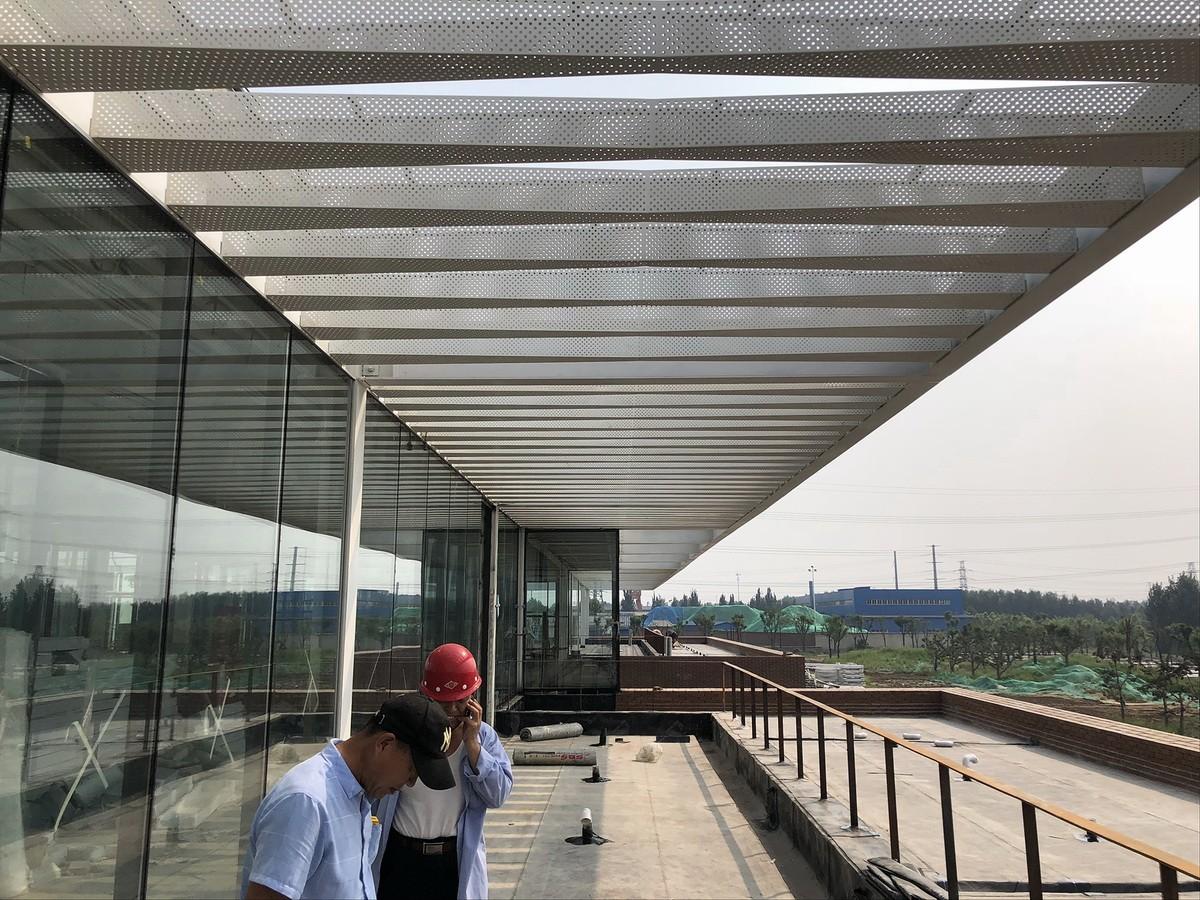

▲ 铝格栅安装
![1570762065704058.jpg](/wp-content/uploads/2019/10/1570762065704058.jpg)

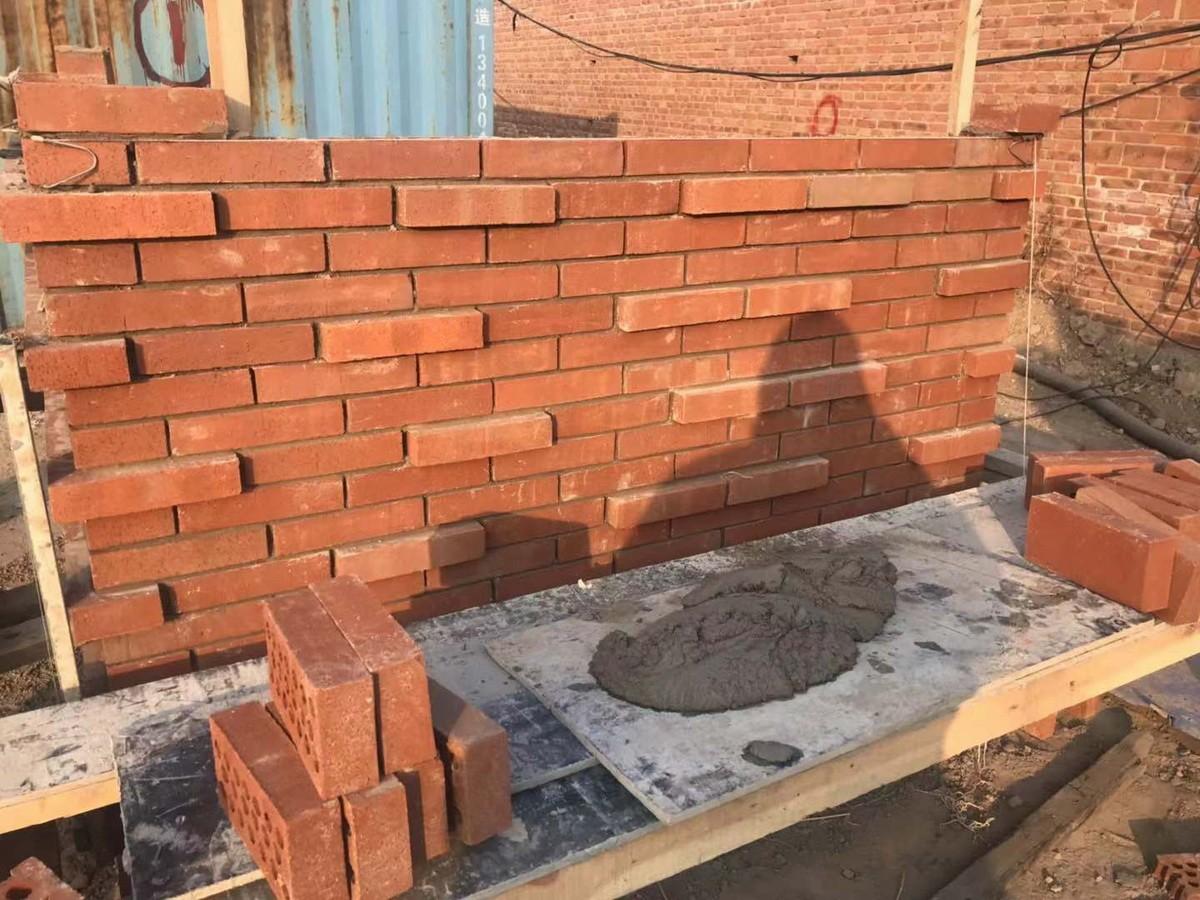

▲ 凹凸砖墙实验
![1570762066588648.jpg](/wp-content/uploads/2019/10/1570762066588648.jpg)
▲ 镂空砖墙实验
项目图纸
![1570762704239465.jpg 001总平面图-01.jpg](/wp-content/uploads/2019/10/1570762704239465.jpg)
▲ 总平面图
![1570762714813836.jpg 002首层平面图-01.jpg](/wp-content/uploads/2019/10/1570762714813836.jpg)

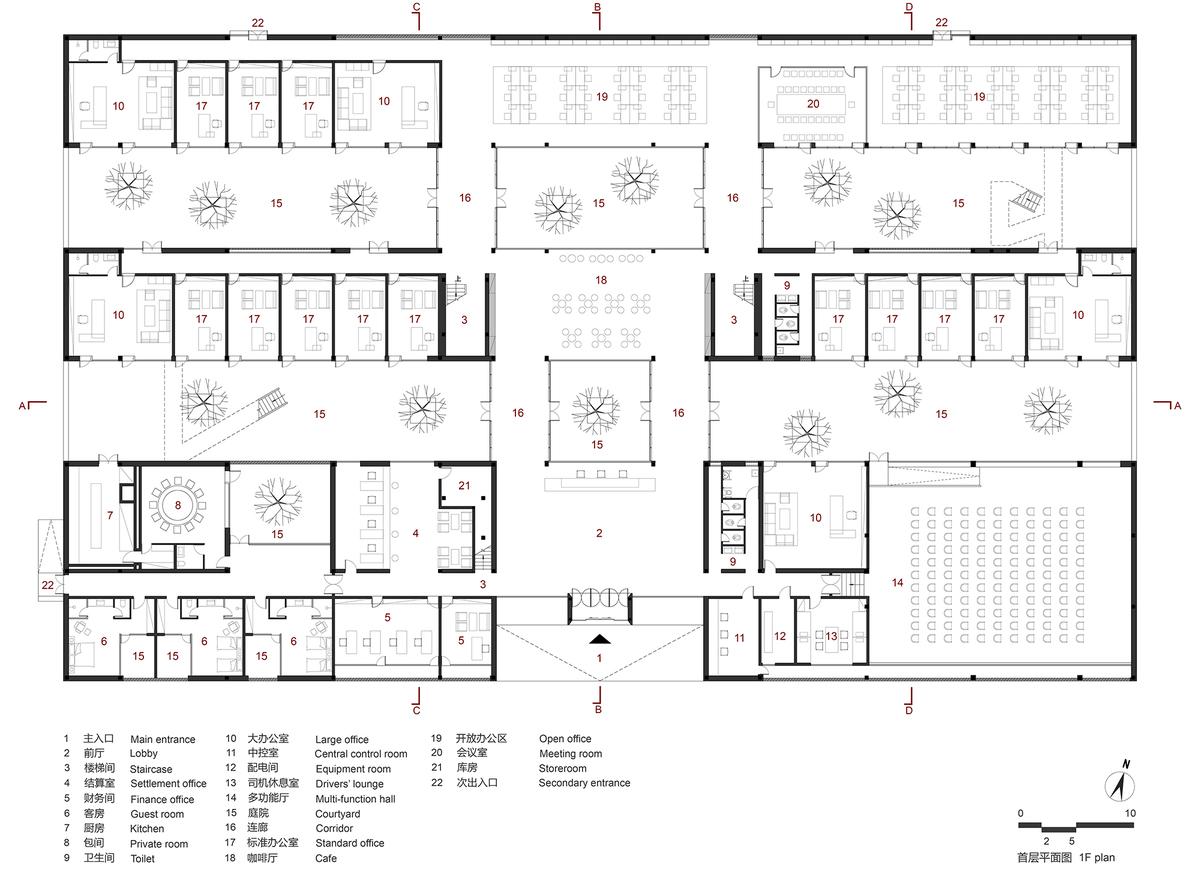

▲ 首层平面图
![1570762732424315.jpg 003二层平面图-01.jpg](/wp-content/uploads/2019/10/1570762732424315.jpg)
▲ 二层平面图
![1570762746692591.jpg 004屋顶平面图-01.jpg](/wp-content/uploads/2019/10/1570762746692591.jpg)

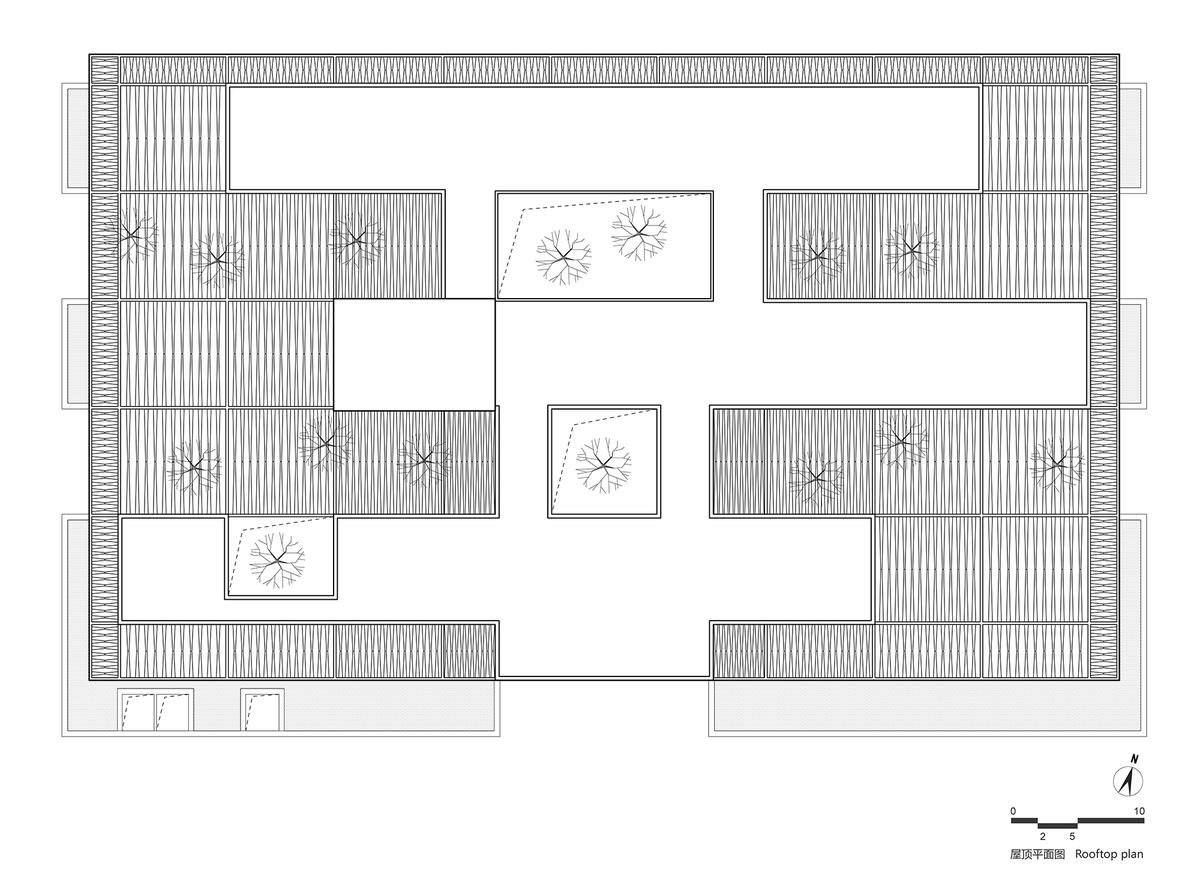

▲ 屋顶平面图
![1570762765896486.jpg 005东立面-01.jpg](/wp-content/uploads/2019/10/1570762765896486.jpg)
▲ 东立面
![1570762780694884.jpg 006南立面.jpg](/wp-content/uploads/2019/10/1570762780694884.jpg)

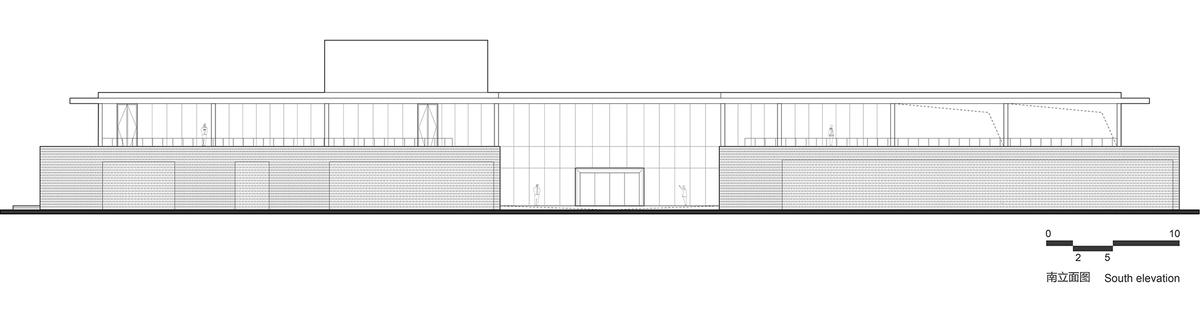

▲ 南立面
![1570762793945631.jpg 007西立面.jpg](/wp-content/uploads/2019/10/1570762793945631.jpg)

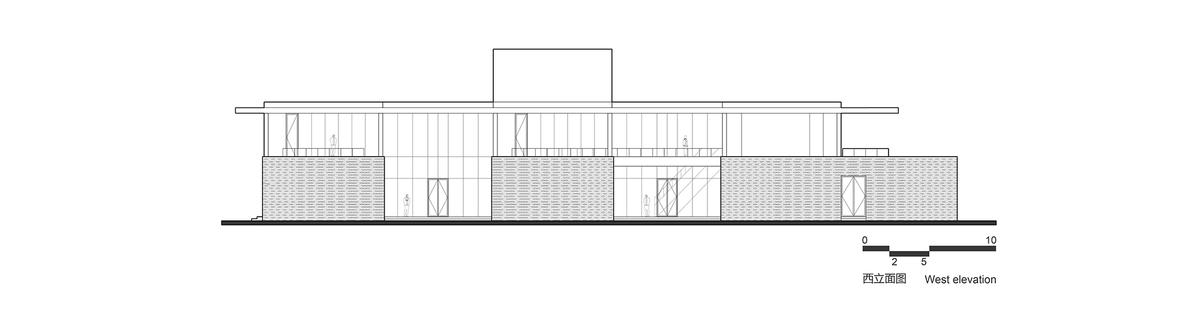

▲ 西立面
![1570762806851862.jpg 008北立面-01.jpg](/wp-content/uploads/2019/10/1570762806851862.jpg)

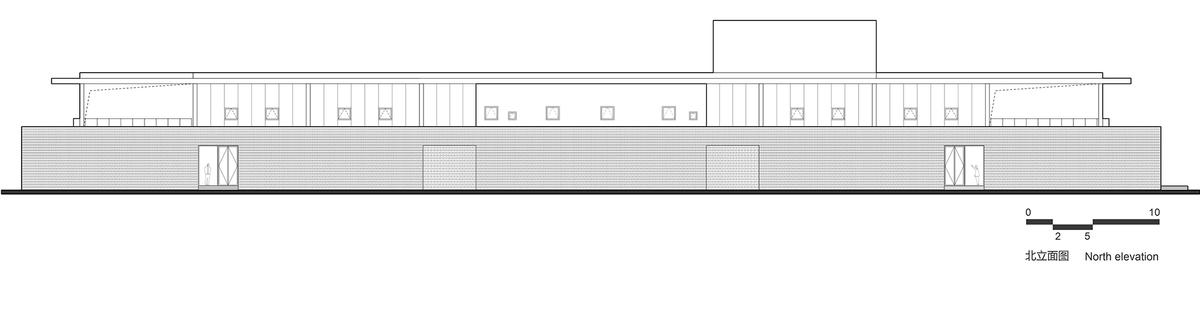

▲ 北立面
![1570762821543257.jpg 009A-A剖面图.jpg](/wp-content/uploads/2019/10/1570762821543257.jpg)
▲ A-A剖面图
![1570762837440273.jpg 010B-B剖面图-01.jpg](/wp-content/uploads/2019/10/1570762837440273.jpg)

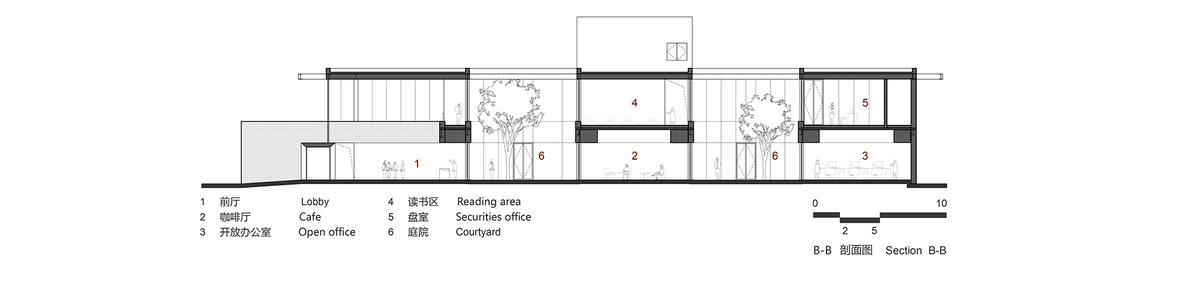

▲ B-B剖面图
![1570762849167365.jpg 011C-C剖面图-01.jpg](/wp-content/uploads/2019/10/1570762849167365.jpg)
▲ C-C剖面图
![1570762861111081.jpg 012D-D剖面图.jpg](/wp-content/uploads/2019/10/1570762861111081.jpg)
▲ D-D剖面图
![1570762877749600.jpg 013构造详图A.jpg](/wp-content/uploads/2019/10/1570762877749600.jpg)

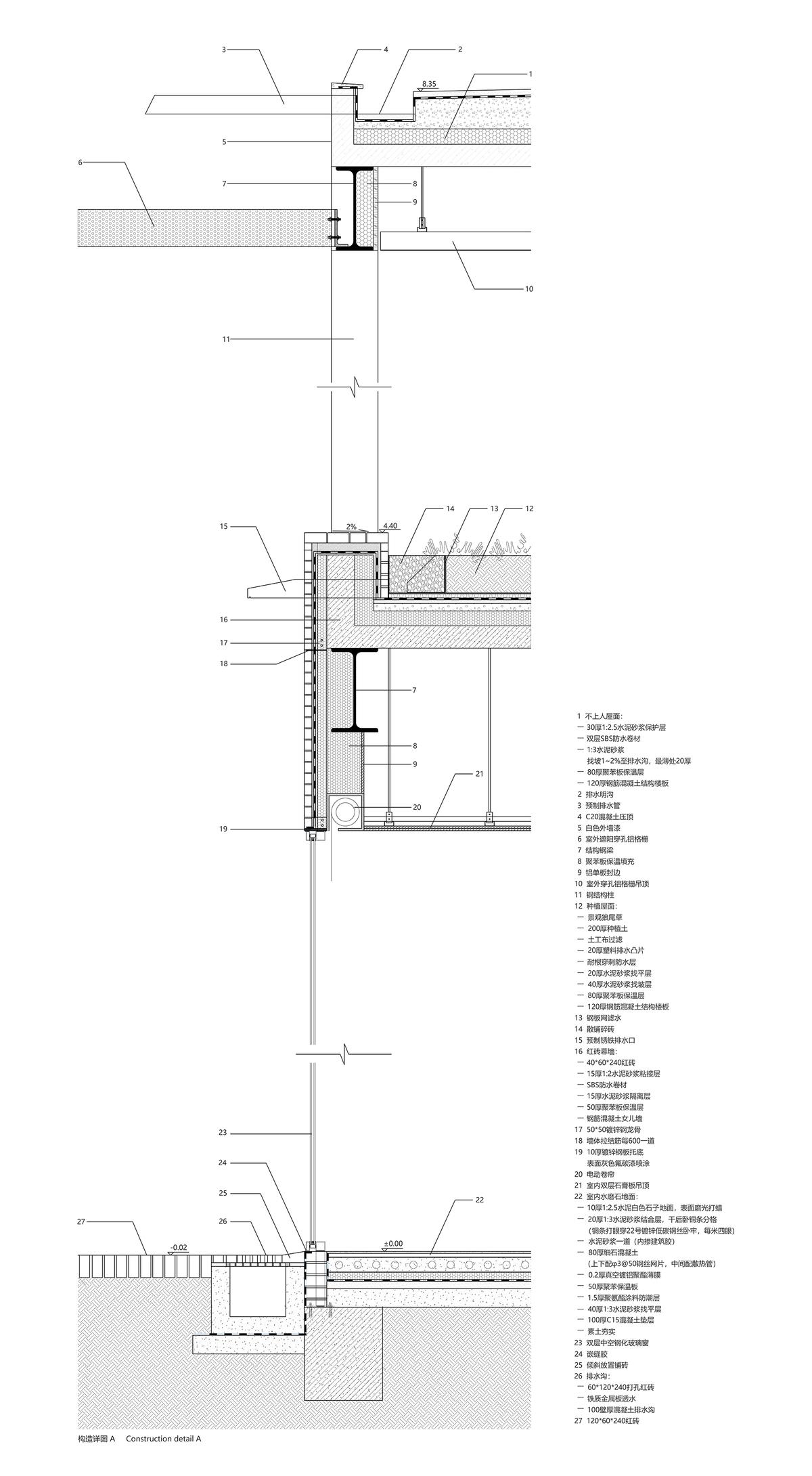

▲ 构造详图A
![1570762904515904.jpg 014构造详图B.jpg](/wp-content/uploads/2019/10/1570762904515904.jpg)
▲ 构造详图B
![1570762926104351.gif 015分析生成动图.gif](/wp-content/uploads/2019/10/1570762926104351.gif)

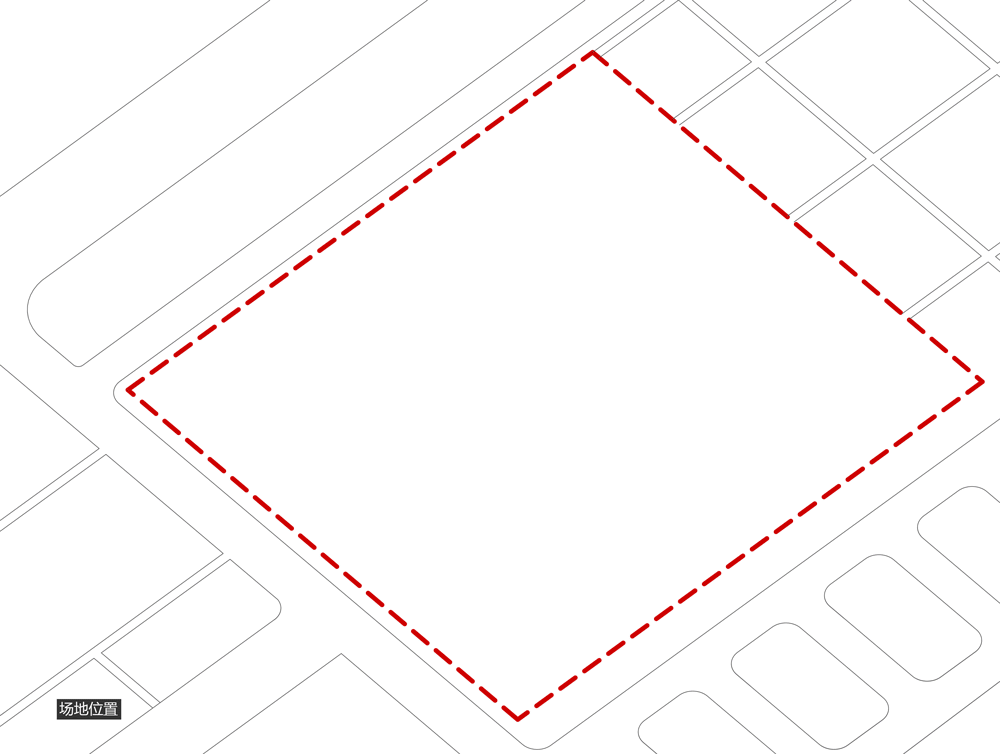

▲ 分析生成动图
![1570762984480968.jpg 调整大小 016模型照片.jpg](/wp-content/uploads/2019/10/1570762984480968.jpg)

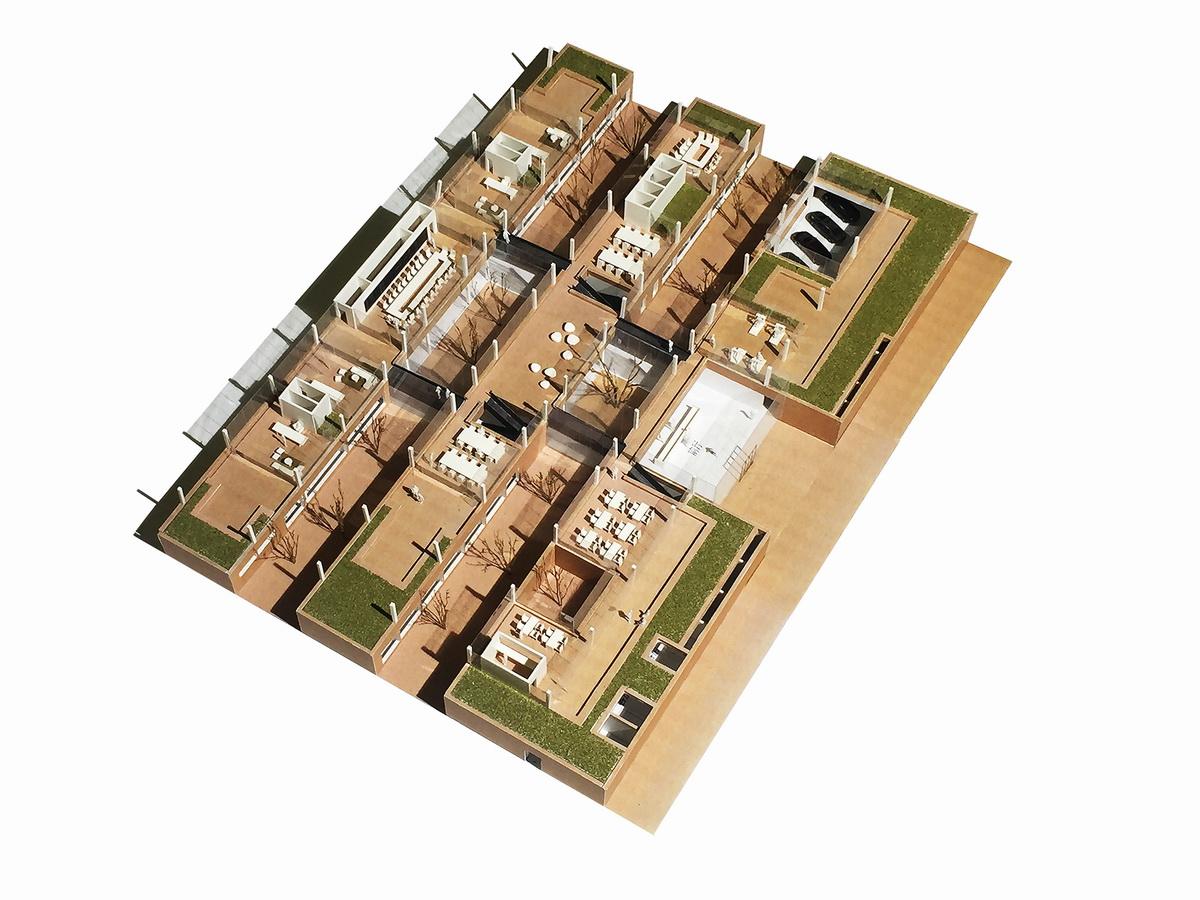

▲ 模型
![1570763000285188.jpg 调整大小 017模型照片.jpg](/wp-content/uploads/2019/10/1570763000285188.jpg)

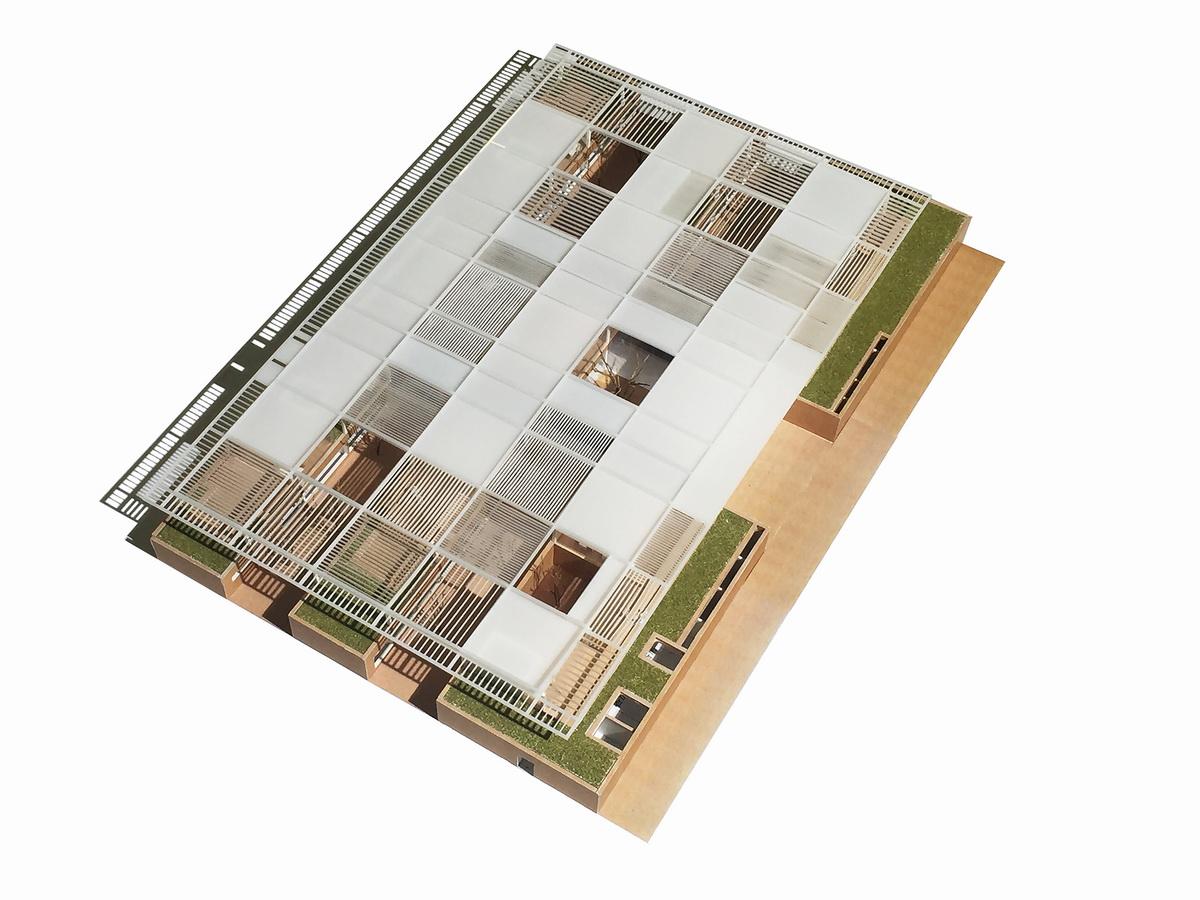

▲ 模型
项目信息
项目名称:鼎石物流办公楼
项目地址:河北,唐山
用地面积:8087平米
建筑面积:4617平米
主要材料:砖、玻璃、铝板、水磨石
设计时间:2017.03—2017.06
施工时间:2018.03—2019.03
设计公司:建筑营设计工作室(www.archstudio.cn)
主持设计:韩文强
建筑设计:姜兆、胡博、蒯新珏、张勇(结构)、郑宝伟、于妍、王甫(水暖电)
室内及景观设计:姜兆、胡博、朱亚伟、黄涛
配合单位:丰润建筑设计所
摄影师:王宁
撰文:韩文强
