拱券室内空间表现 | 教程

2019.10.26 | , ,
LAC丨ArchStudio LAC丨ArchStudio

作者:LAC
原文链接

今天为大家带来一张室内空间的拼贴表现,就是下面这张啦,绘制过程用的是Rhino的工作流,话不多说,我们直接进入正题吧~


STEP 1

模型准备

我们这是一篇临摹教程,所以第一步还是老样子,根据图纸对原模型进行还原,我们会得到下图这样一个建筑的局部模型:

接下来我们需要找到一个和原图近似的视角。如果只用右键视角旋转工具的话,Rhino的视角是比较难控制的,所以这里建议大家使用camera命令,选择显示相机,这样就可以在其它视图中看到相机的编辑点了~

通过编辑相机的控制点我们可以更准确地调整视角,获得我们需要的接近一点透视效果的视角:


STEP 2

底图准备

接下来我们要用Rhino导出一些阴影、AO、材质通道等底图~

这里介绍一个Rhino中比较快捷的导出方法:

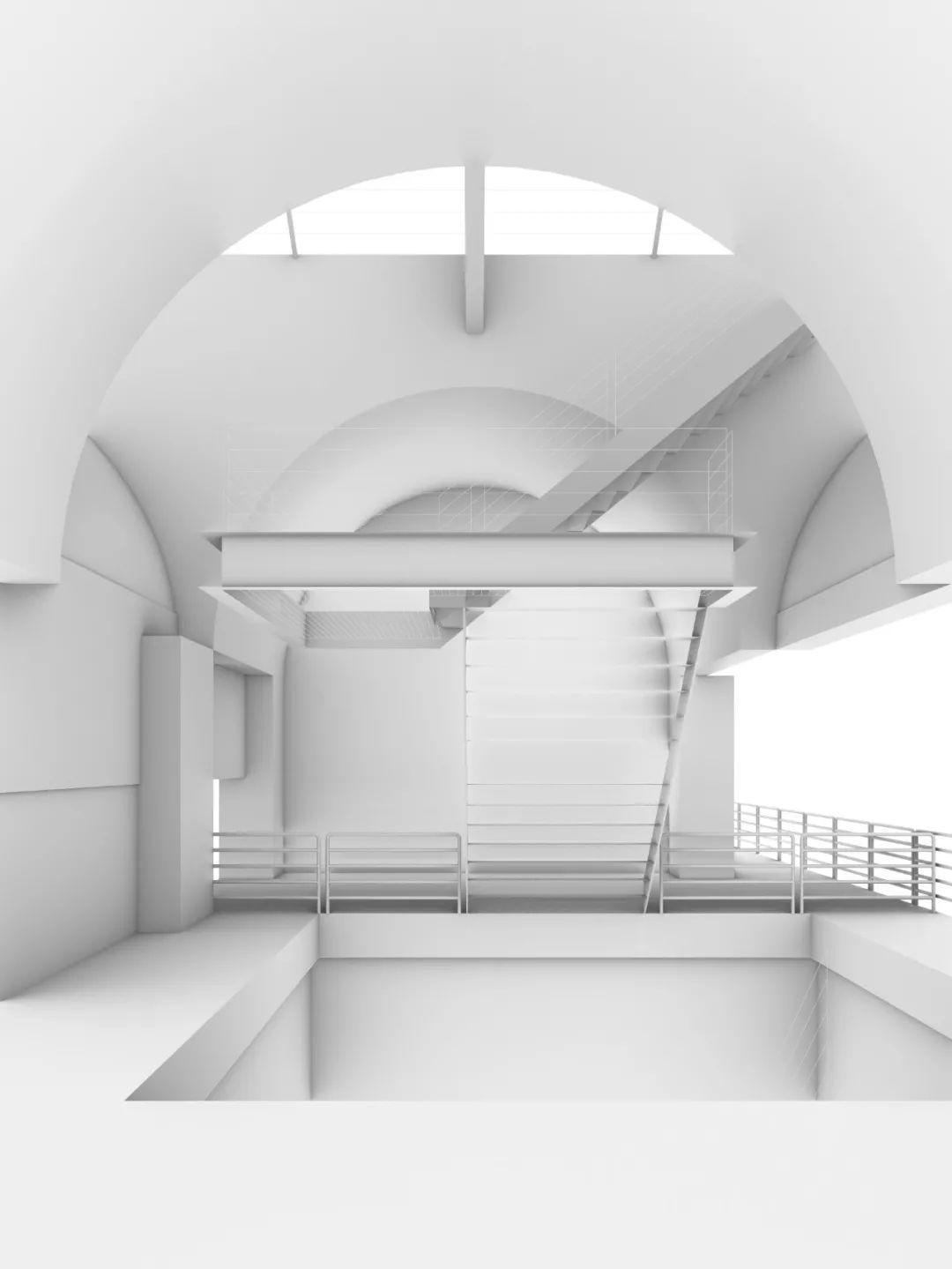

Rhino的显示模式有很强的可编辑性,我们就利用它来创建一种用于导出各种底图的显示模式,先从简单的说起,像我们平时需要的AO图呢,其实可以通过Rhino自带的极地模式快速获取,效果还是蛮不错的~

接下来介绍阴影模式的制作,是不是不少小伙伴会想用Rhino导出类似SU中的阴影效果呢,我们通过工具-选项,找到显示模式,将钢笔模式复制一份:

这里我们重新命名一下,改作阴影导图模式,然后进一步编辑,首先将边缘线、轮廓线等的可见性关闭:

再来启用阴影,将各参数调到如下图所示:

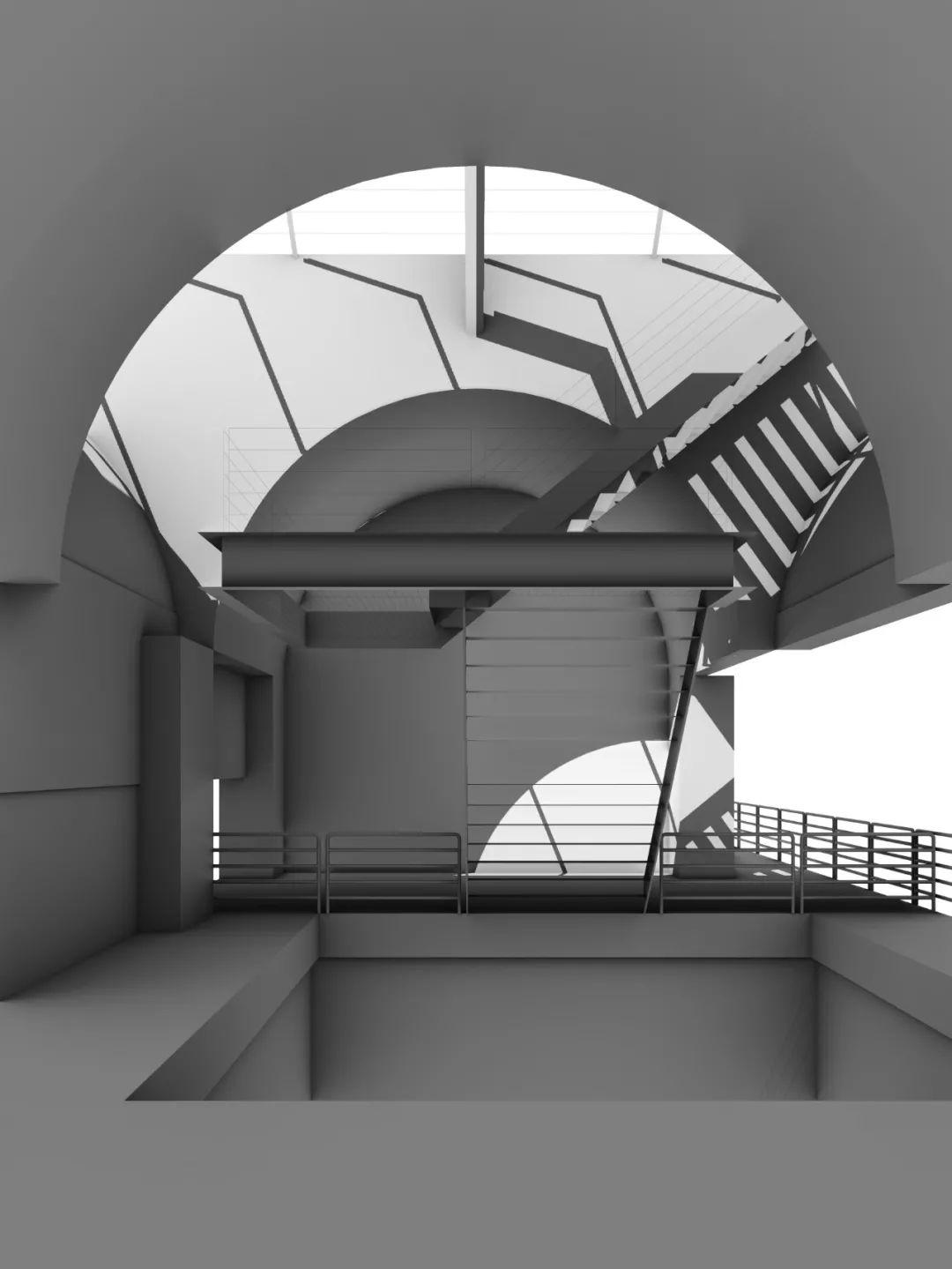

OK,这样我们回到刚刚的视角就可以看到下图的效果啦~

其中太阳的方位与高度角我们都可以在太阳选项中调节:

调整好显示模式,我们Ctrl+P打印,注意将分辨率调高一些就好啦~

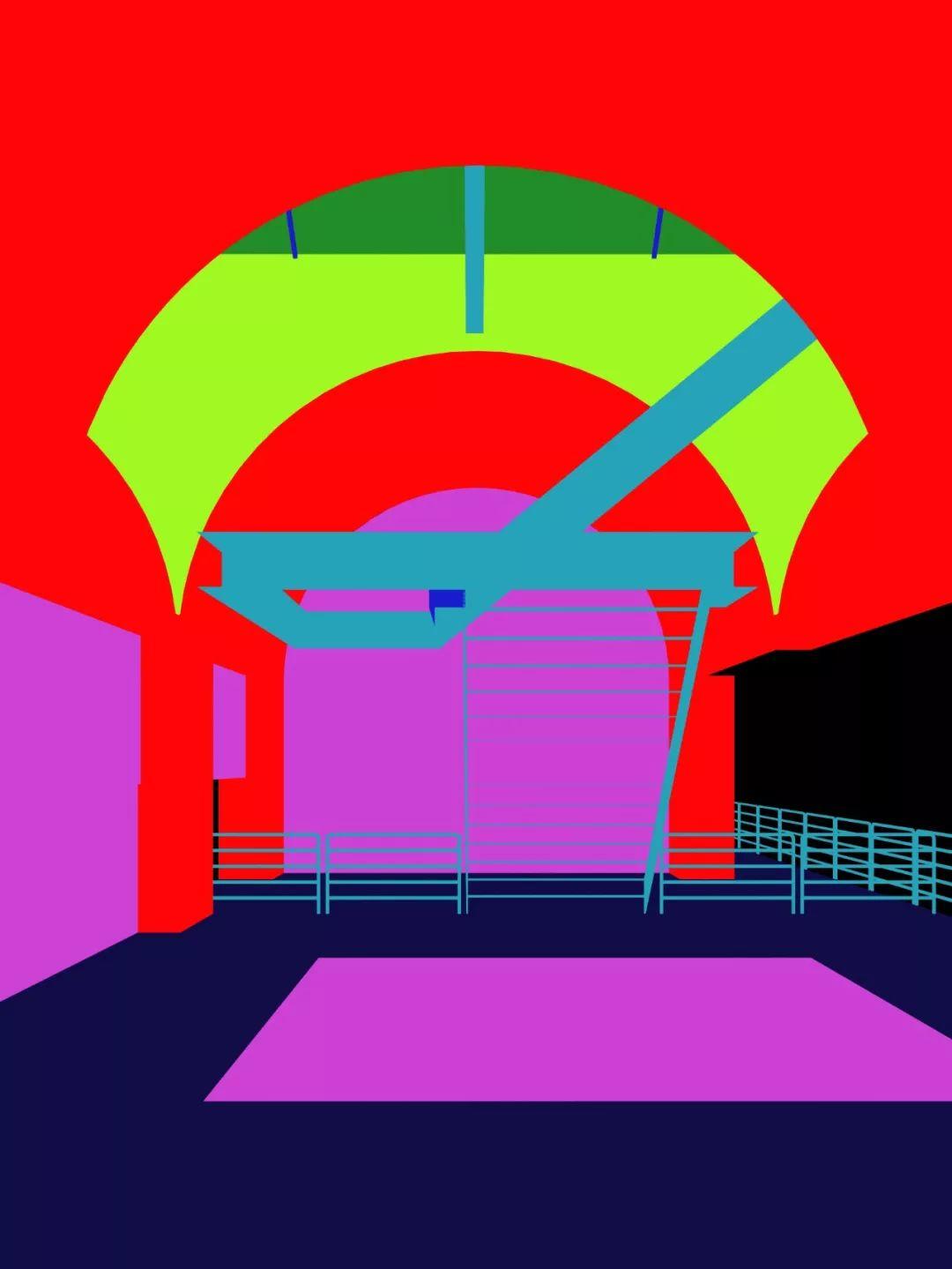

最后是材质通道图层,这里我们需要借助一下V-ray,我们为每种材质随便赋予一个纯色,V-ray会自动赋予它一个ID color,我们在渲染中渲出材质通道图层就可以了~

全部操作完成,我们将得到如下的几张图:


STEP 3

材质拼贴

接下来我们就进入材质拼贴的环节啦,材质拼贴的基本操作在制图教室以往的教程中已经多次讲解过,在这里就不多赘述啦,通过基本的拼贴,我们可以得到下图的样子:

在拼贴表现中各位小伙伴有没有遇见这张的问题:有些曲面的墙壁、屋顶,而材质又是砖、石砌这种肌理方向感比较强的材质,这样材质拼贴就很难达到理想的效果,今天就用这样一个拱券空间为例来演练一下:

首先我们还是用常规的办法将平面部分拼贴好:

曲面材质拼贴用到比较重要一个命令,变形工具。我们裁剪出一块大小合适的材质肌理,编辑-变换-变形,材质的上会出现一个可编辑的九宫格:

我们通过对其中锚点与控制线的编辑可以完成自由度较大的变形:

通过一番调整,我们可以得到如下的效果:

可以看到,已经基本上表达出了砖拱券的效果,同样的方式也可以用在一些其它的曲面当中,这个过程我们不必苛求绝对的准确,小编认为拼贴表现本身想要传达的更多是一个意向的效果,而不是写实~

同样的方式我们可以完成其它部分的材质赋予:


STEP 4

后期调整

经过材质拼贴图面整体的感觉已经出来,接下来就是配景的补充与整体画面的调整啦~

首先,在图面中补充少许配景、人物,因为整体画风偏安静,所以配景不需要很多~

接着将我们之前准备好的阴影图用正片叠底的方式叠加上去:

这时我们发现画面整体太暗,我们再从光线射入的地方手动补些光线:

最后我们可以合并图层,camera raw整体调色:

好啦~这样一来我们的图纸就完成了,本期的制图教室就到这里啦~
