山中院落:德清山居生活馆 / 上海日清建筑设计

日清设计 日清设计

作者:上海日清建筑设计
校对:星期八小镇

项目选址

本案坐落于德清县东南侧国家4A级风景区塔山森林公园内,坐拥极佳的自然景观,以及优越的地理位置,周边被青山和密林三面环绕,隐匿于自然的怀抱中,又不失入世的便捷。

b1 DJI_0067final.jpg

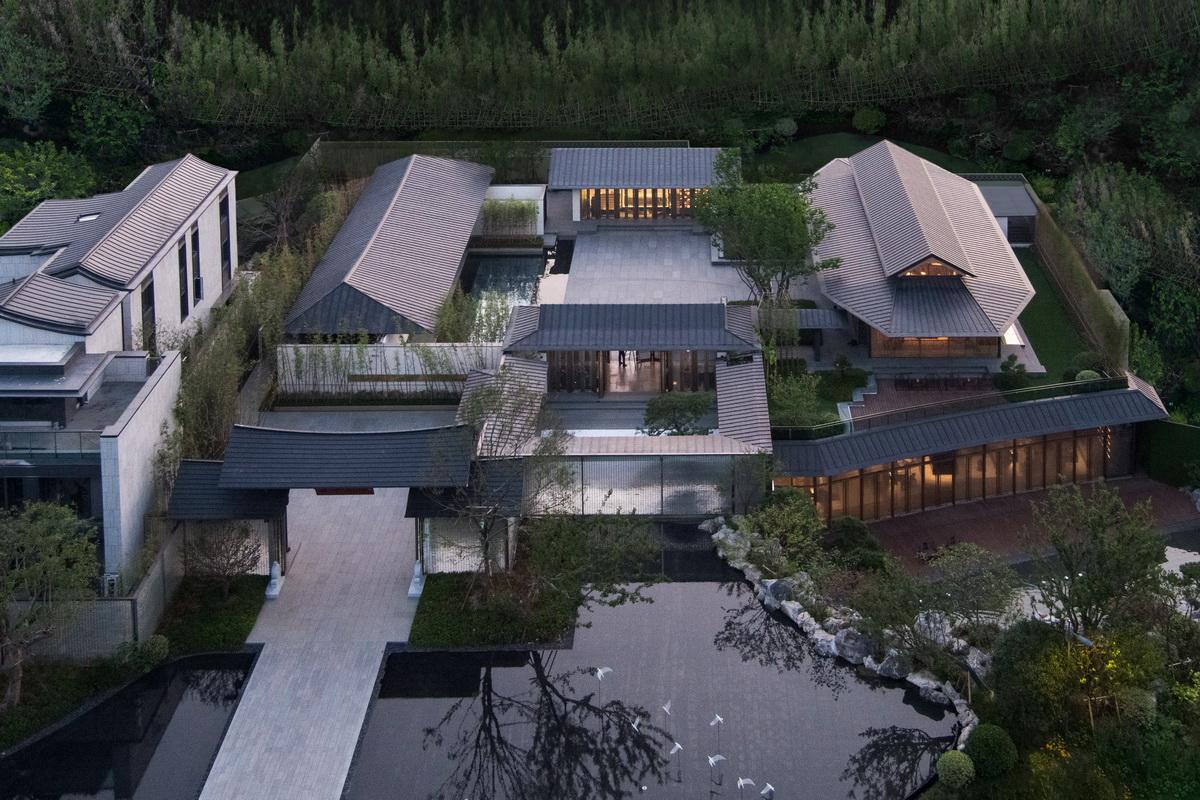

▲ 整体鸟瞰

建筑概念

建筑师依循古制,采用中轴对称的布局,遵从客行流线分为三进院落。

c1 DJI_0800final.jpg

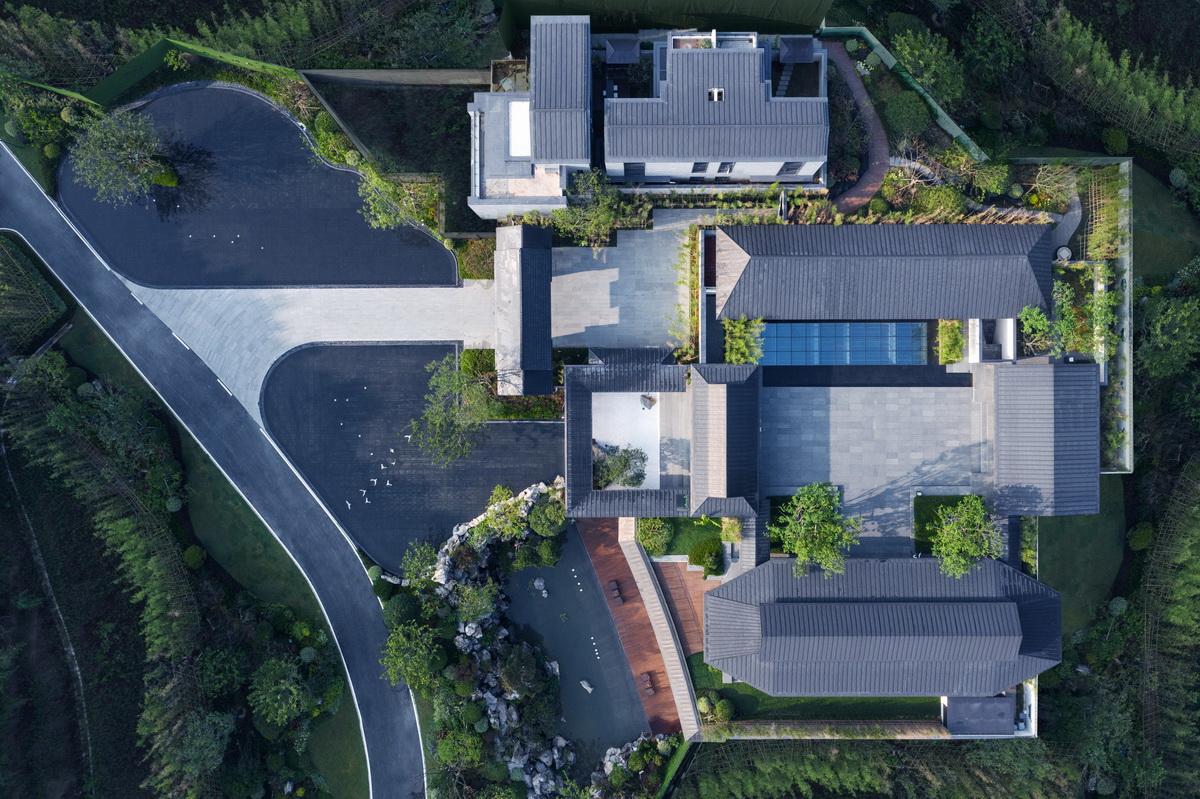

▲ 整体鸟瞰

围合出中心庭院的三栋主体建筑,分布于东,西、北三侧。依照古建筑的营造等级,分为东侧的云薄亭,西侧的天清轩,北侧的啜茗堂,以及起连接作用的廊。

d1 analysis.jpg

▲ 模型分析

云薄亭和天清轩作为本园出入口,与南北两侧游廊相接,构成雨天客行动线。啜茗堂依据地势,分为地上地下两个空间。一层通高空间为接待,会客区。从西侧旋转楼梯盘桓而下至负一层,便是展陈,洽谈,品茗,健身,游泳等功能空间。

▲ 平面图

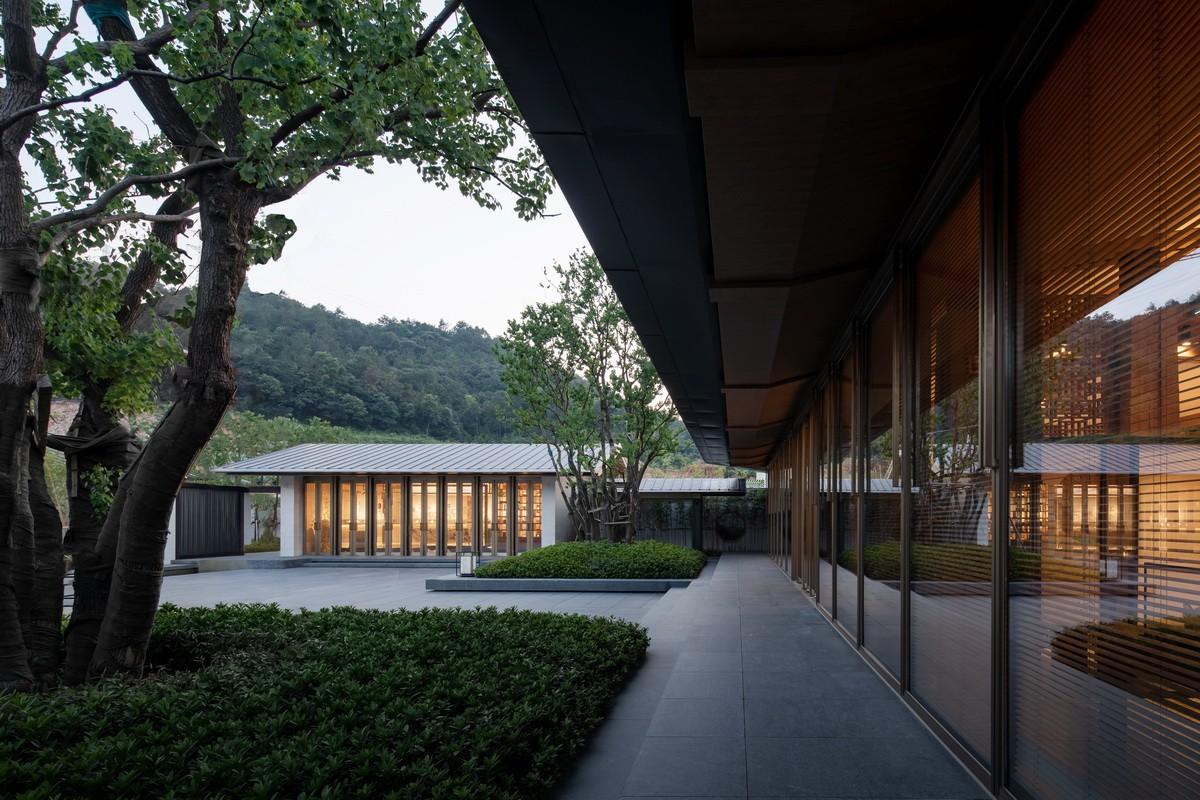

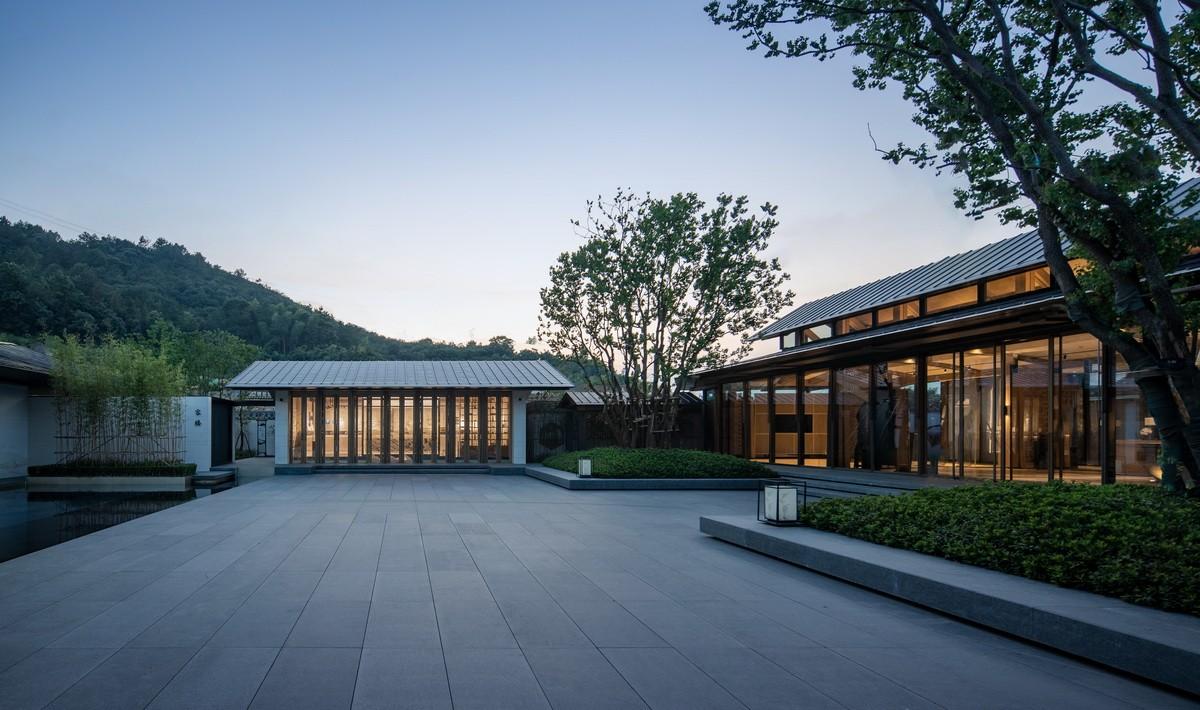

▲ 从南侧游廊看向庭院

▲ 啜茗堂与游廊的衔接

▲ 天清轩与南侧游廊的连接

根据建筑形制,屋顶的造型也各有对应。作为主庭院的入口,云薄亭采用歇山顶来强调其作为门户的重要性;天清轩作为本园出口,则采用了等级仅次于歇山顶的悬山顶;位于中轴线上的啜茗堂是园中的主体建筑,作为会客的主要场所,屋顶采用改良后的重檐形制。建筑师将歇山顶上部的悬山顶抬起,与下部的庑殿顶脱离出一段空间作为天窗,山花也采用高透玻璃而非实体屋面,最大化采光,从而使室内外空间交融共生。同时也区别于云薄亭的歇山顶,主次等级一眼可辨。

▲ 从南侧游廊看向云薄亭

▲ 天清轩与啜茗堂屋顶对比

▲ 从啜茗堂檐下看天清轩

结构设计

方案中简化了各建筑的结构,仅使用梁、柱和檩条,并让他裸露在吊顶之外。结构创意灵感来源于中式传统木构设计。依循古代建筑营造等级,啜茗堂面阔三个开间,属民居形制,故柱上横梁采用南方地区民居特有的“月梁”,室内吊顶也随之微微拱起,使竖向空间更为高耸通透。

▲ 啜茗堂一层接待区

▲ 啜茗堂负一层品茗洽谈区

游走动线

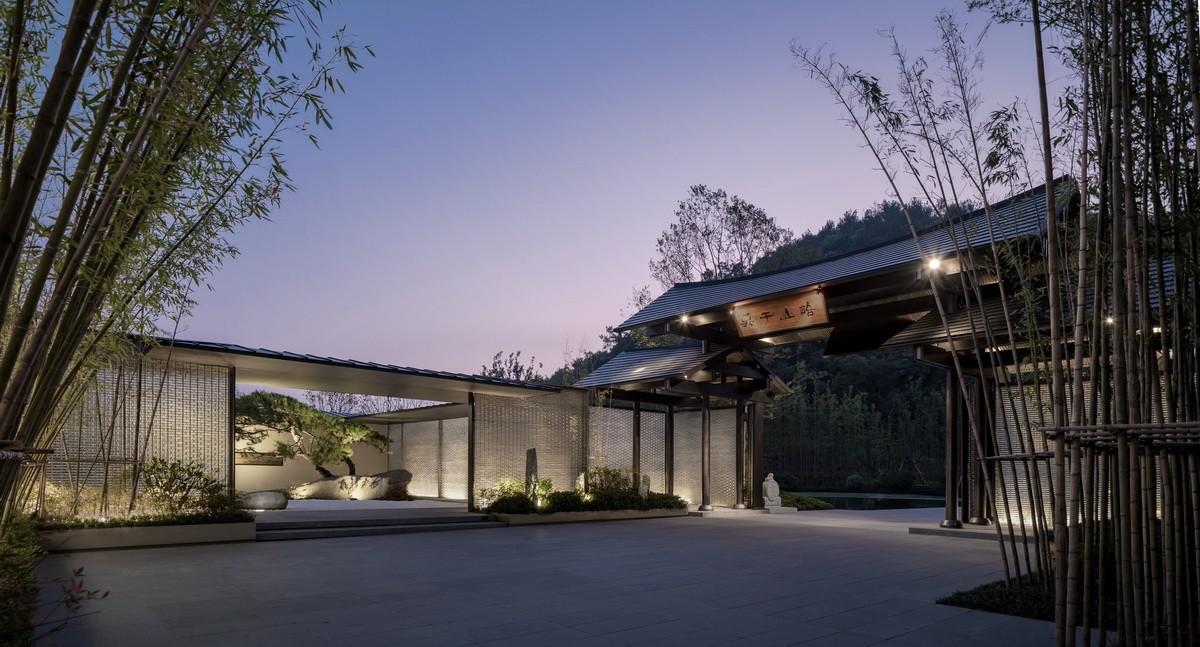

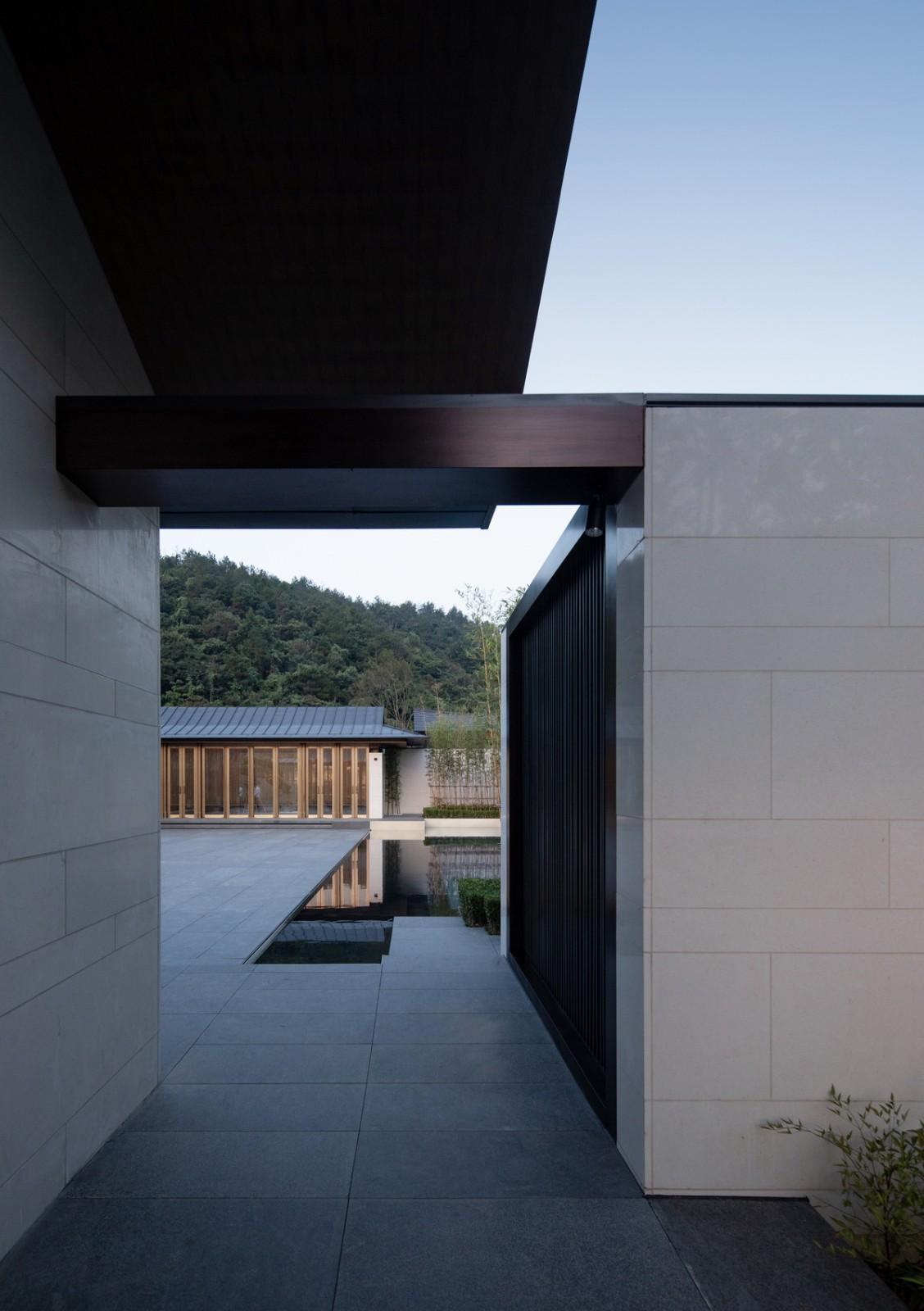

▲ 入口

▲ 一进

▲ 二进

▲ 二进局部

▲ 云薄亭木门

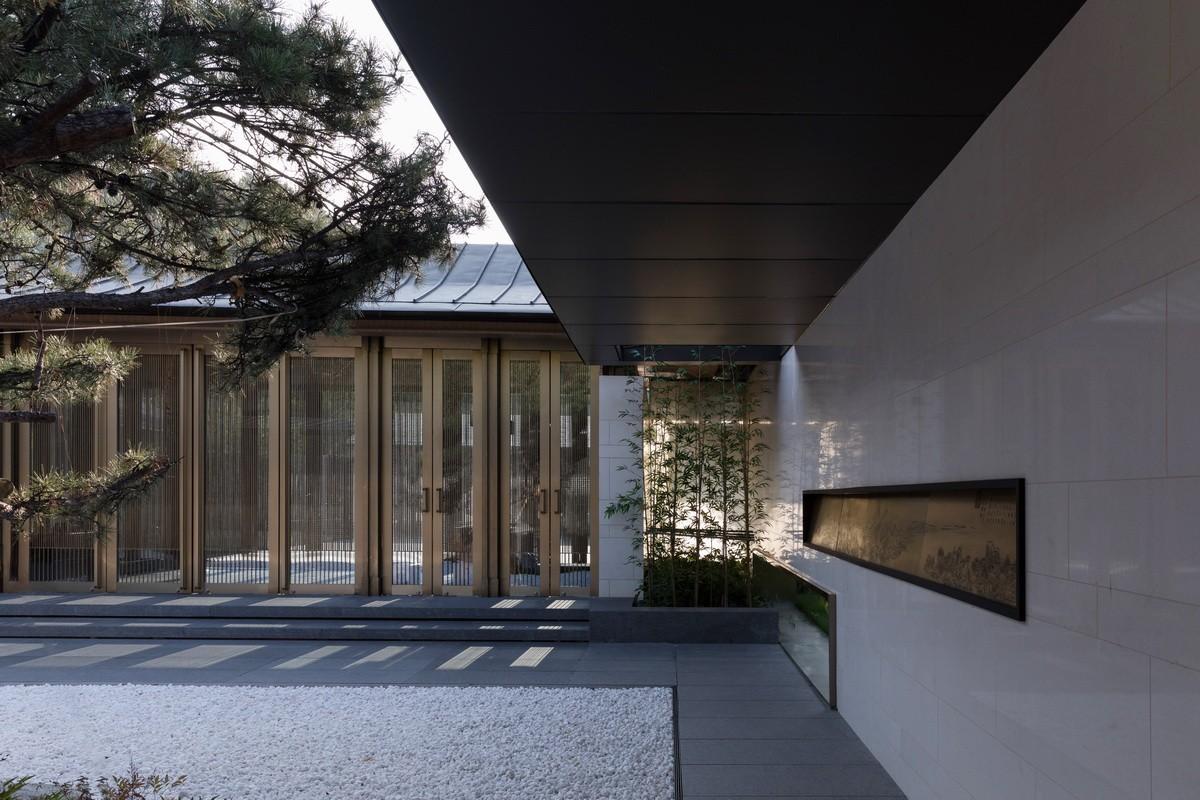

▲ 云薄亭与游廊局部

▲ 天清轩与游廊局部

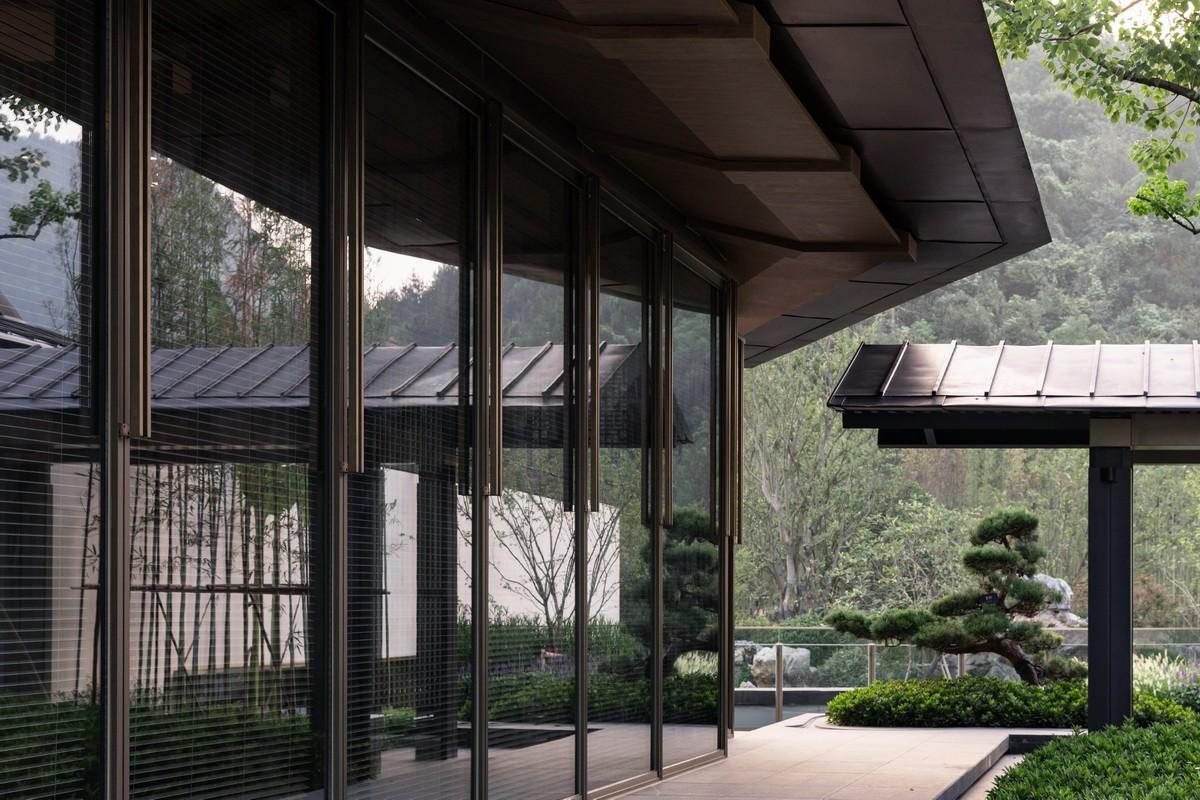

▲ 游廊细节

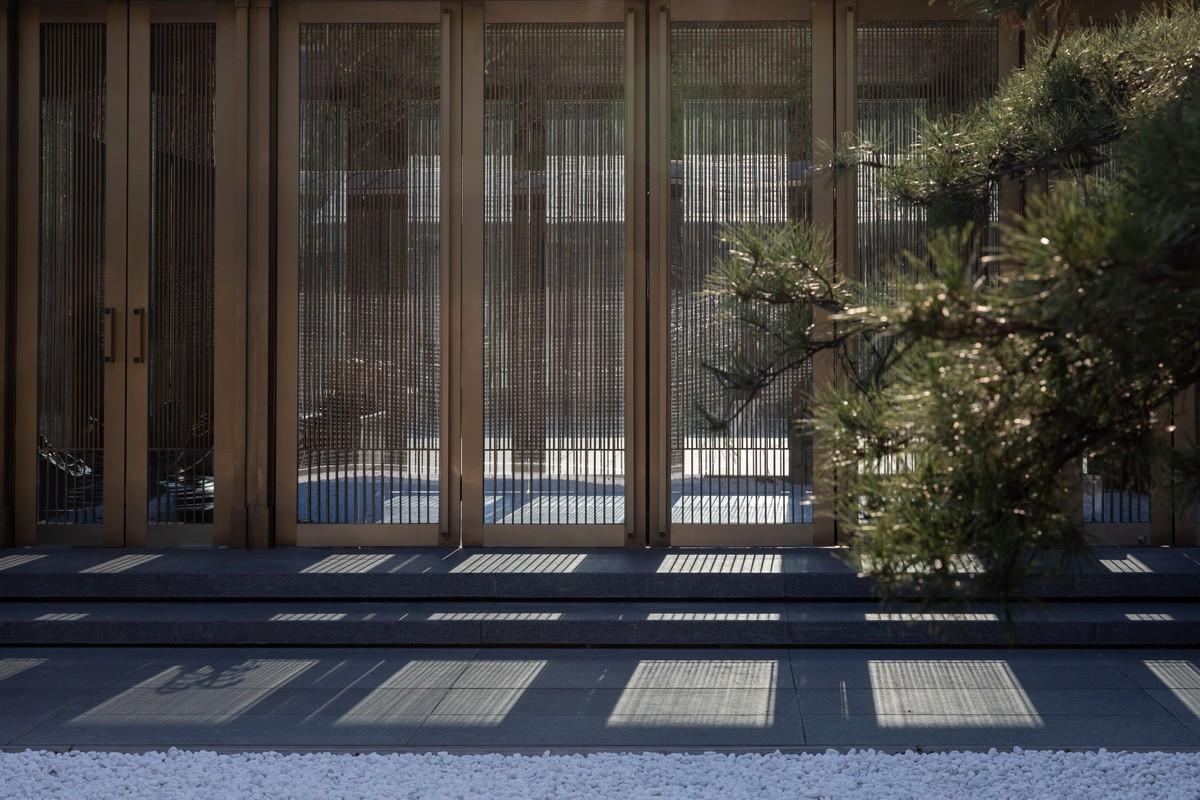

▲ 金属玻璃门细节

项目图纸

调整大小 -1F-CN.jpg

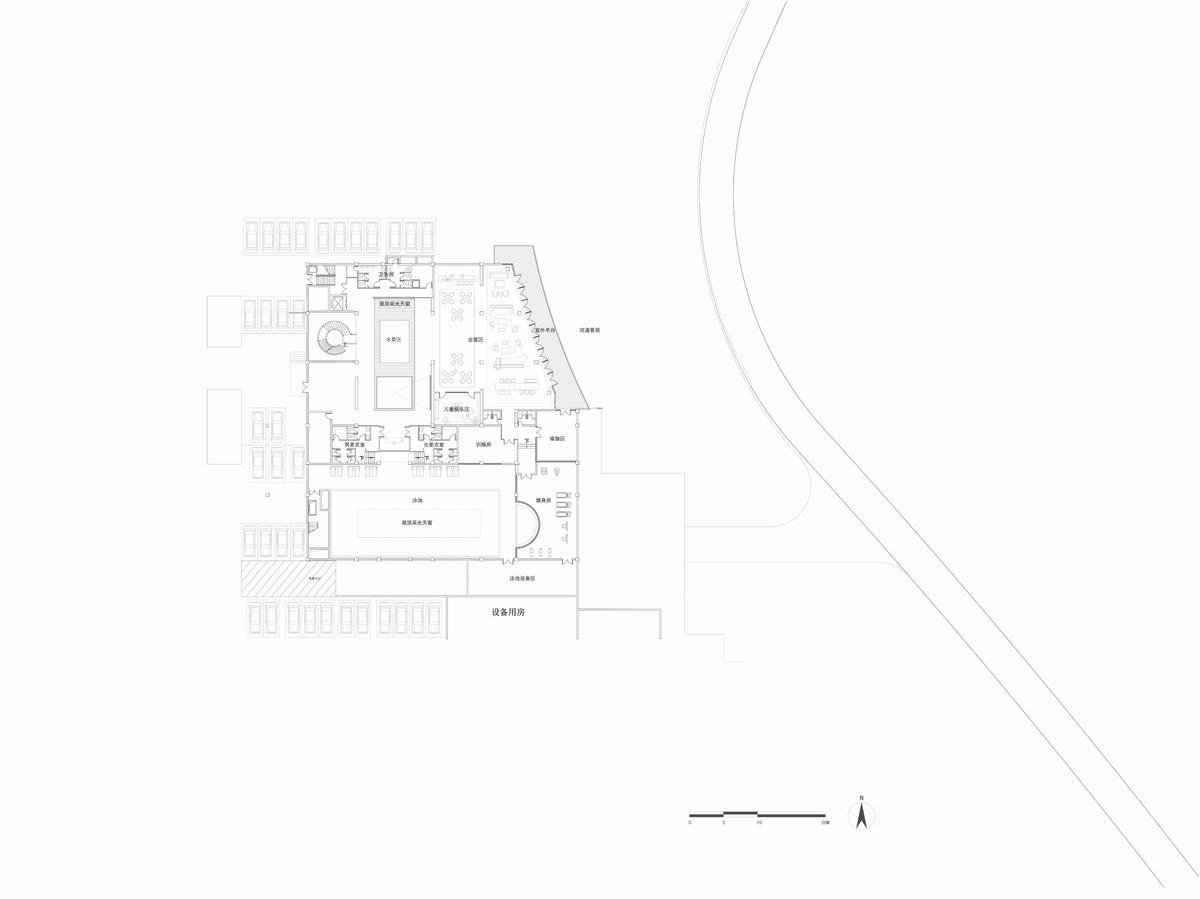

▲ 平面图

调整大小 section.jpg

▲ 剖面图

调整大小 structure analysis.jpg

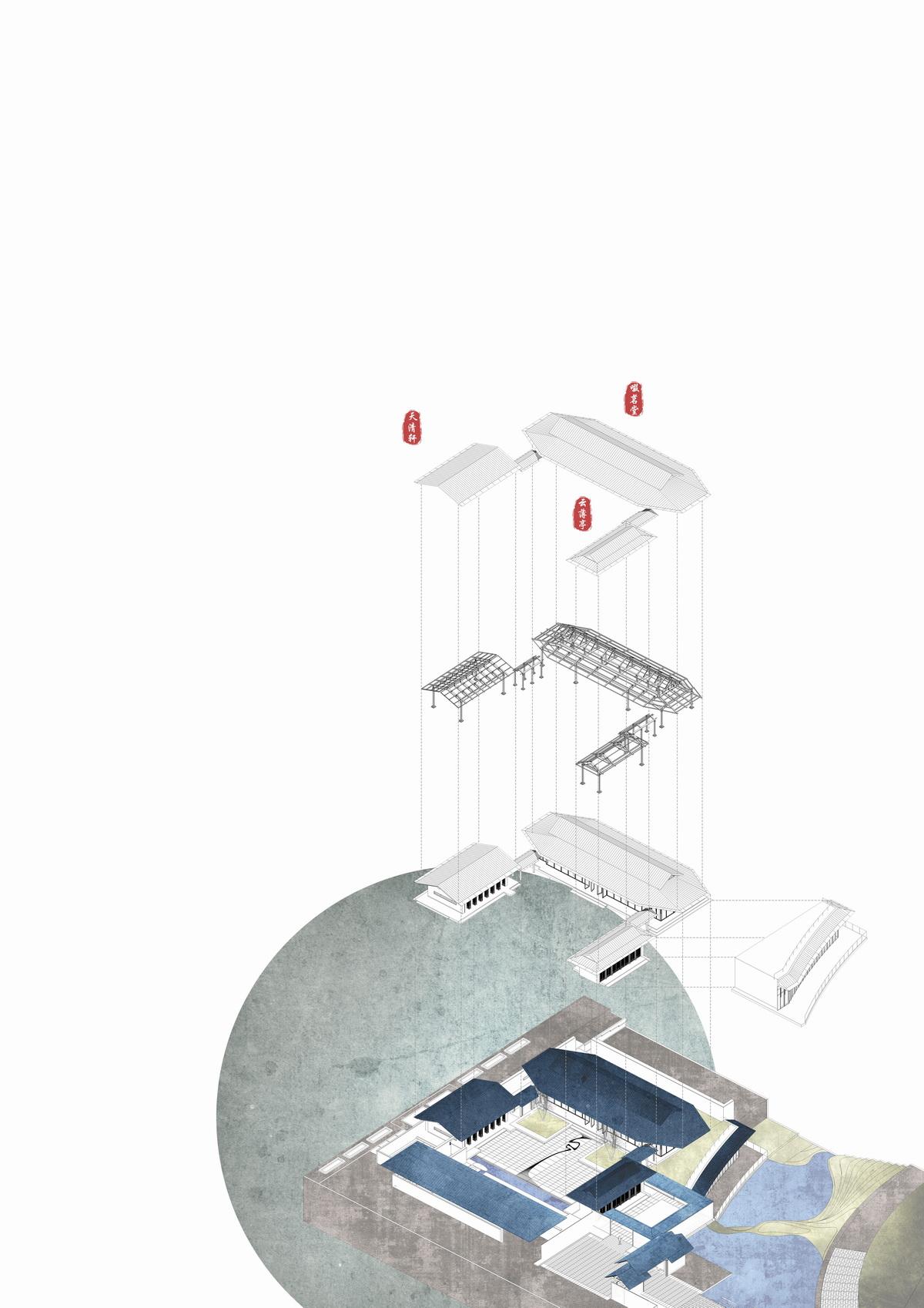

▲ 结构分析

调整大小 detail-.png

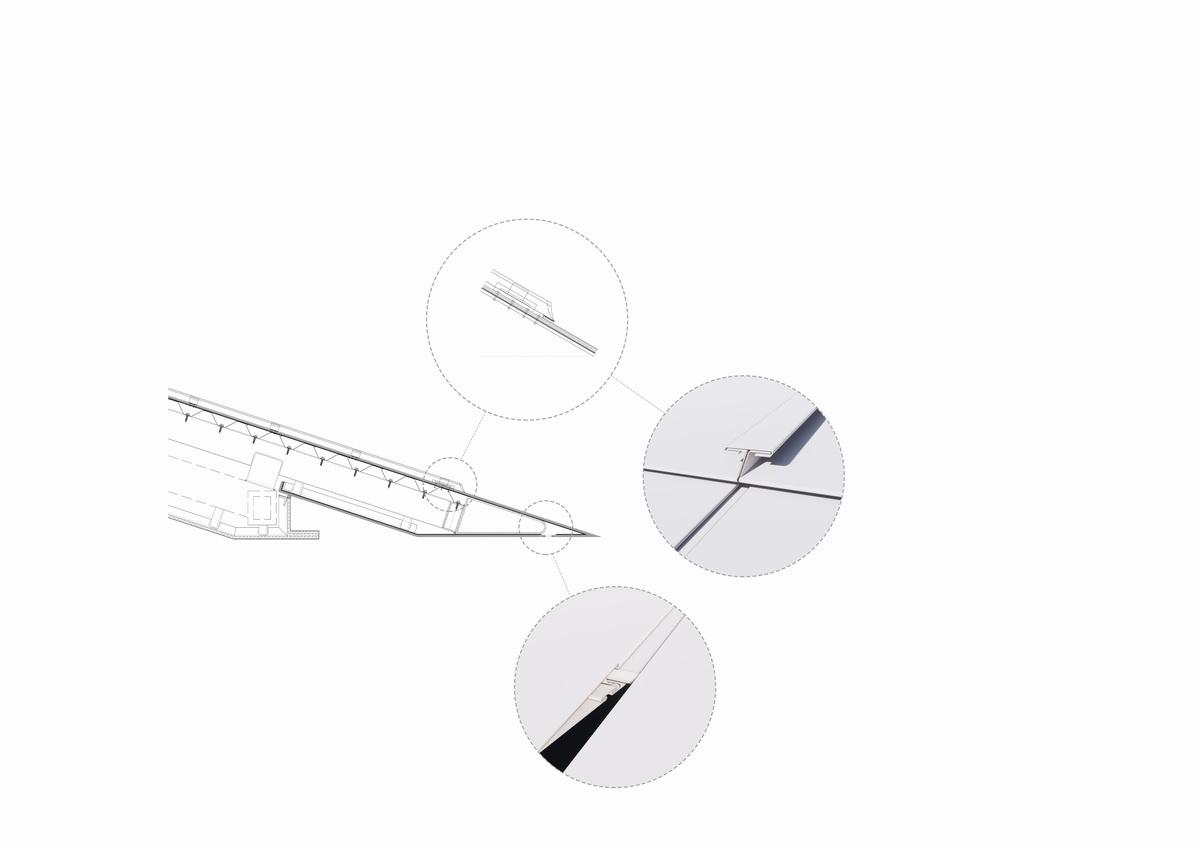

▲ 节点图

调整大小 detail--.png

▲ 节点图

调整大小 detail.jpg

▲ 节点图

调整大小 1 (1).jpeg

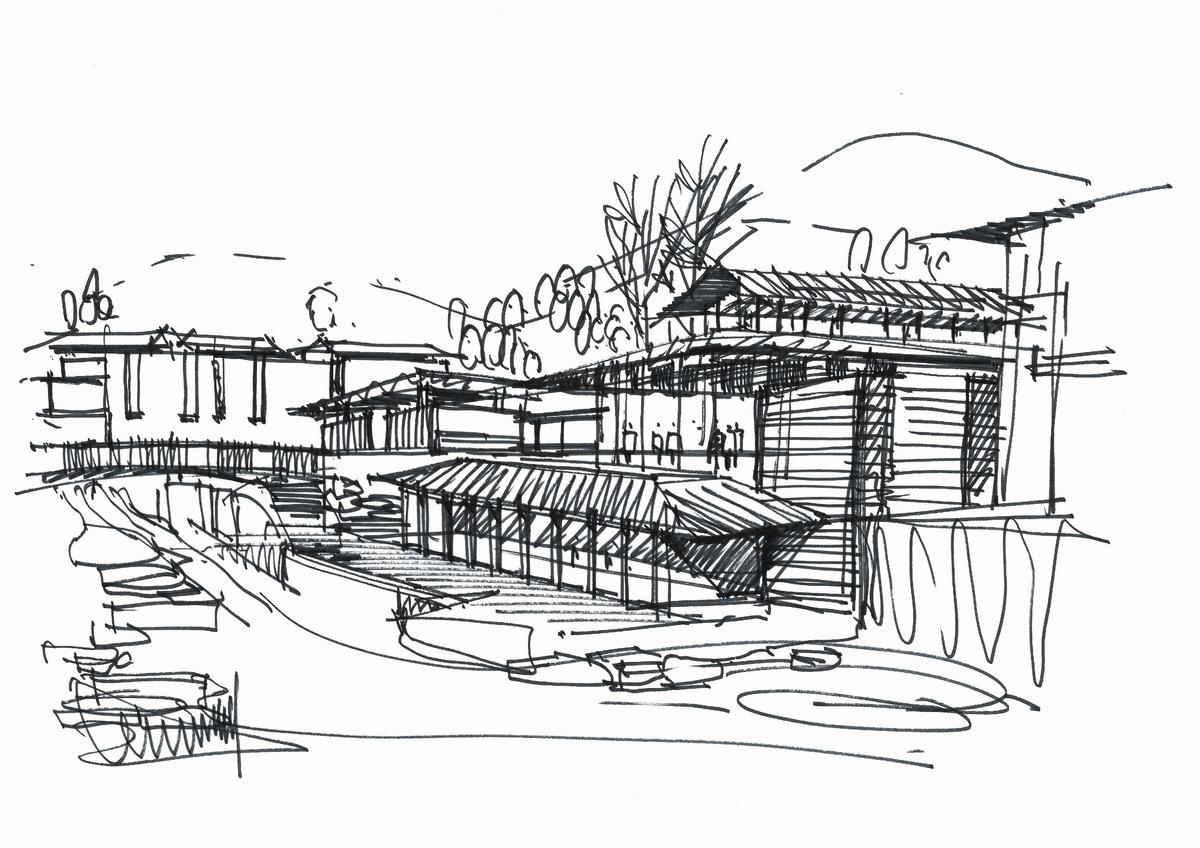

▲ 草图

调整大小 1 (2).jpeg

▲ 草图

调整大小 1 (3).jpeg

▲ 草图

项目信息

项目名称:德清山居生活馆

项目位置:浙江•德清•莫干山东麓依山路南侧

业主单位:中国铁建地产滨江房产

建筑设计:上海日清建筑设计有限公司

设计总负责:宋照青

项目经理:陈凌峰

设计团队:郭丹 石哲宇 王翀

室内设计:矩阵纵横设计有限公司

建筑面积:1620㎡

竣工时间:2019.07

建筑摄影:是然建筑摄影
