漂浮于湿地之上的候鸟之巢——中国怀来湿地博物馆/天友设计

天友设计 天友设计

每当寒冬即将降临,候鸟便会开启一年一度的迁徙之旅。北京附近最大的官厅水库国家湿地公园,便成为上百种候鸟迁徙经过之地,怀来湿地博物馆便坐落于湿地公园之中。

官厅水库国家湿地公园内,236种陆生脊椎动物,191种鸟类在此栖息,建造对湿地扰动最小并融入自然的建筑,是怀来湿地博物馆的设计关键。通过将建筑架空在湿地之上的环状漂浮策略,借助低能耗建筑设计、自循环的水系统,以及装配式建造,坚持“微影响、零排放和全循环”三个理念,构筑漂浮于湿地之上的候鸟之巢。

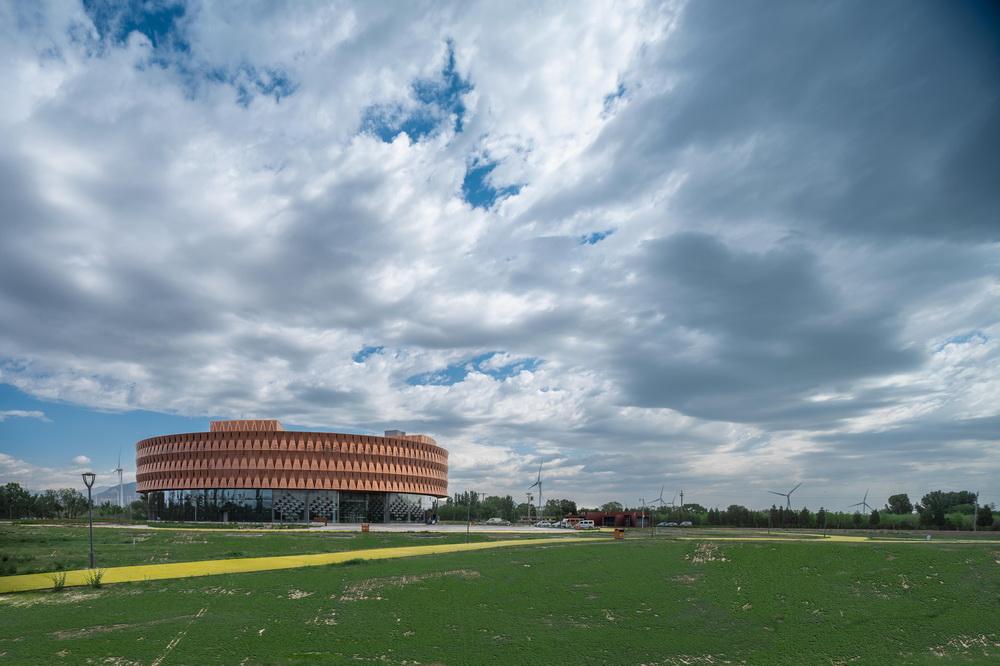

博物馆鸟瞰图

绿色生态的候鸟之巢

怀来湿地博物馆是集湿地生态系统展示、怀来历史文化、官厅水库建设历程、科普宣教和专题展览等功能为一体的综合性场馆。

博物馆鸟瞰图

博物馆俯视图

博物馆整体设计建筑结构形式为钢结构,采用彩色薄膜光伏发电系统;太阳能供热、供水系统;屋顶为全视野、雨水湿地花园;同时采用了室内空气质量检测联动系统以及楼宇智能控制系统;室外以海绵城市理念整体布局,整体体现了科技、节能、环保、绿色的设计理念。

微影响

博物馆主体架空在场地之上,并在场地内恢复自然湿地,同时在建筑屋顶补偿湿地景观,使得建造后湿地净损失为零。博物馆以最小占地减少对湿地公园的影响。

博物馆鸟瞰图

博物馆建筑主体

以雨水花园、人工湿地等低影响开发设计结合地景化的污水净化处理系统,解决没有雨污水管网的公园水处理。

博物馆鸟瞰图

博物馆建筑主体

简单紧凑的环形建筑形体实现低能耗的被动式设计,钢结构预制装配式使建筑可循环建材比例达到20%,表皮采用的铜板是寿命达100年的健康建材,建筑表皮壶玻璃幕墙通过图案和形式减少对鸟类的影响。

防止飞鸟碰撞的幕墙图案(埃舍尔的“鱼和鸟”)

全循环

水循环、材料循环、能源循环,三个循环体系,创造零排放、零污染的建筑空间,最大保护湿地的环境稳定。

-- 水循环—海绵景观

通过雨水花园、人工湿地等低影响开发收集雨水,并利用中水处理实现水循环利用。根据场地没有污水管网的现状,对污水处理采用埋地的处理过滤净化系统,实现对湿地生态系统的污水零排放。

湿地补偿——引入湿地景观

-- 材料循环—预制钢结构+可回收材料

钢结构预制装配式体系采用了标准的表皮单元,建筑表皮设计为涟漪图案的铜板,并将随着时间从金黄色氧化为铜绿色,与环境融为一体。

表皮与建筑的间隙和室外吊顶会成为鸟巢

 针对严寒地区选用体形系数较小的环形,并采用高保温的围护体系及幕墙系统,减少开窗,最大限度减少能源使用。利用湿地公园唯一的能源供应——电能选择了适宜的VRV系统,并使用LED光源照明,设置了薄膜太阳能光伏走廊提供即发即用的电能。

 -- 能源循环—低能耗建筑

建筑为公共空间和展厅提供了优质的自然采光——公共休息区和湿地景观区采用幕墙,保证良好自然采光的同时获得景观视野。设计了“8”字型楼梯的门厅,根据三维动态的采光模拟实施空间光环境的优化,创造独特的空间体验。

彩色薄膜光伏廊桥

入口中庭采光模拟

入口中庭“8”字楼梯

 建筑公共空间借助天然采光、彩色光伏走廊、异形的主楼梯形成戏剧性的建筑空间。展厅与自然山水景观有对景的视线联系,使得湿地公园广阔的山水成为博物馆最壮观的展品。


项目信息

项目名称:中国怀来湿地博物馆

建筑面积:8446㎡

项目地址:中国,张家口,怀来官厅水库国家湿地公园

设计单位:天友设计集团

建筑师:任军、姜楠、付英俊、郭润博、陈然、邸扬

结构师:王志永、蒙乐撒

设备师:刘冰、谌健、杨辉

建设单位:怀来县林业局

施工单位:中冶天工集团有限公司

施工图设计:天友设计集团,

北京中外建建筑设计股份有限公司

景观设计:天津市华方筑景环境景观设计有限公司

幕墙设计:深圳市嘉信装饰设计工程有限公司

展陈设计:上海风语筑文化科技股份有限公司

铜板幕墙:上海华源复合新材料有限公司

公园规划:中国城市科学规划设计研究院

项目摄影:心造文化
