![1635427203873903.jpg 调整大小 01 建筑整体鸟瞰 在野照物所 Zaiye Studio.jpg](/wp-content/uploads/2021/10/1635427203873903.jpg)

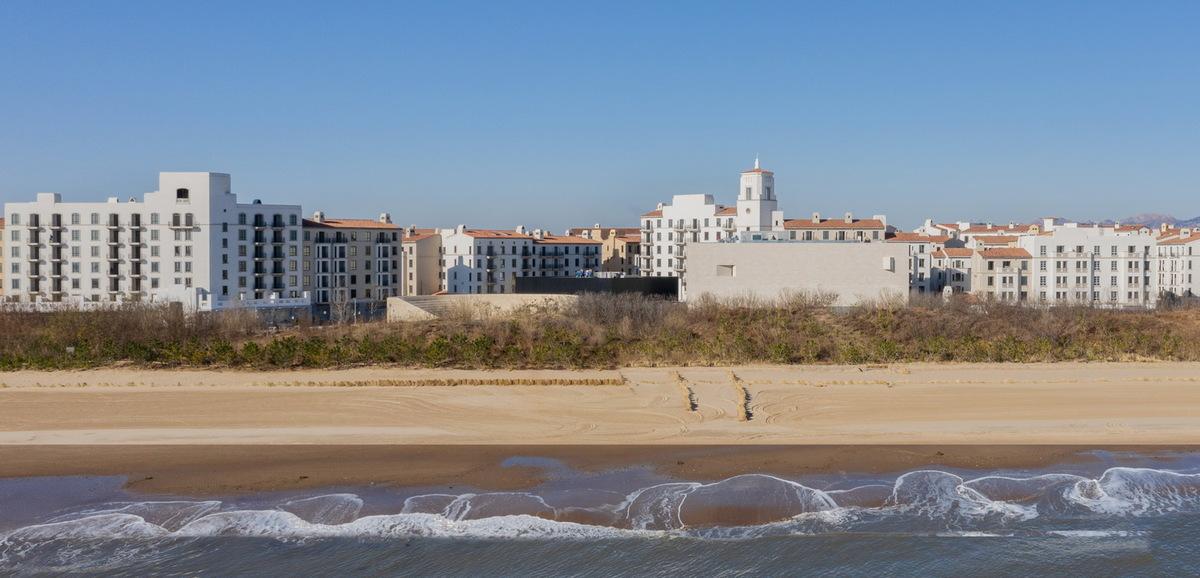

△建筑整体鸟瞰 ©在野照物所
阿那亚剧场坐落于河北秦皇岛的黄金海岸,是阿那亚小镇六期建设的中心。项目位于两条主要道路交汇处的一块异形场地,场地一边与海隔沙丘而望,另外三面都是紧邻公寓建筑的城市环境。因此,如何处理剧场与大海、街区、周边建筑的关系以及如何塑造城市空间成为设计的重点。
![1635427237270579.jpg 调整大小 01 1_500场地模型 1_500 Site Model .jpg](/wp-content/uploads/2021/10/1635427237270579.jpg)
△1:500场地模型 ©迹·建筑事务所(TAO)
化整为零
建筑由三个剧场——A剧场、蜂巢剧场和酒神剧场组成,分别占据场地一角。A剧场和蜂巢剧场一大一小两个剧场分别延续了两边街道的城市关系,中间由门厅连接。室外酒神剧场位于转角处,衔接两边的街道,并将城市空间引入内部。通过化整为零形成三个体量的建筑群,消解了一栋建筑过于庞大的体量与周边建筑在尺度上的冲突感,并且让建筑与城市产生了相互融合的积极作用。
![1635427266298229.jpg 01 概念草图 Concept Sketch ©华黎 HUA Li.jpg](/wp-content/uploads/2021/10/1635427266298229.jpg)
△概念草图 ©华黎
![1635427292468925.jpg 调整大小 02 1_75手工模型 1_75 Physical Model ).jpg](/wp-content/uploads/2021/10/1635427292468925.jpg)
![1635427319892730.jpg 调整大小 03 1_75手工模型 1_75 Physical Model .jpg](/wp-content/uploads/2021/10/1635427319892730.jpg)

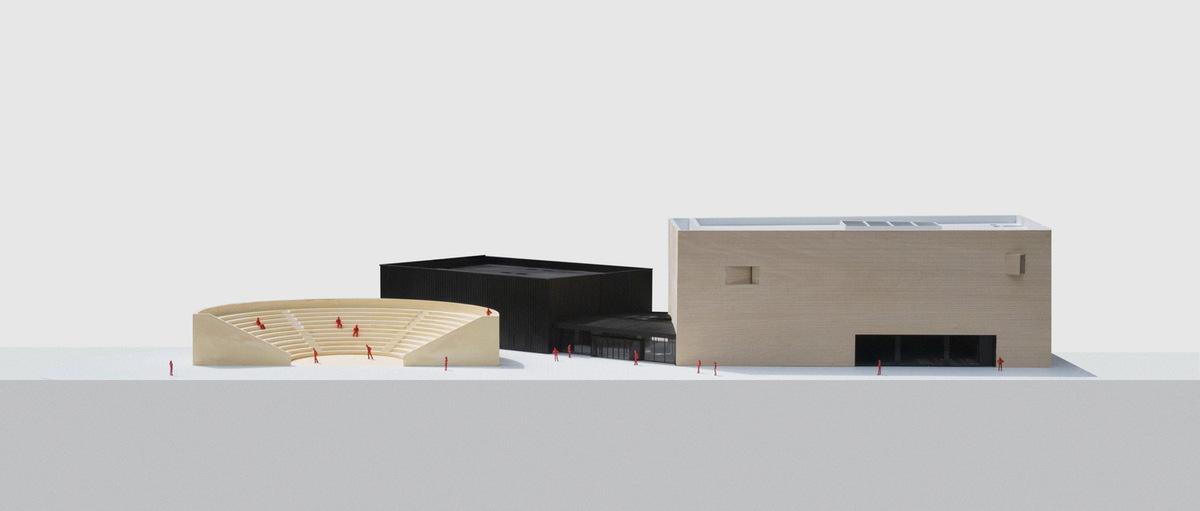

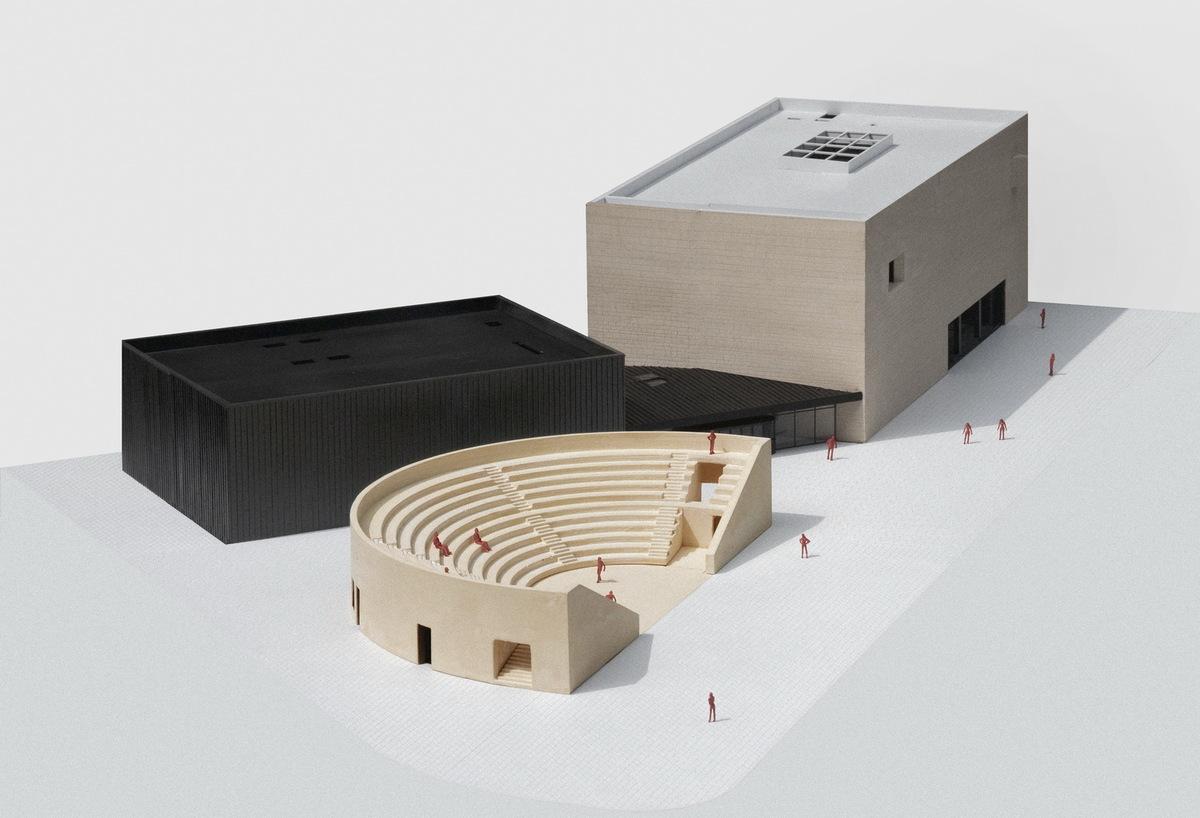

△1:75手工模型 ©迹·建筑事务所(TAO)
![1635427338217898.jpg 调整大小 02 街景 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635427338217898.jpg)

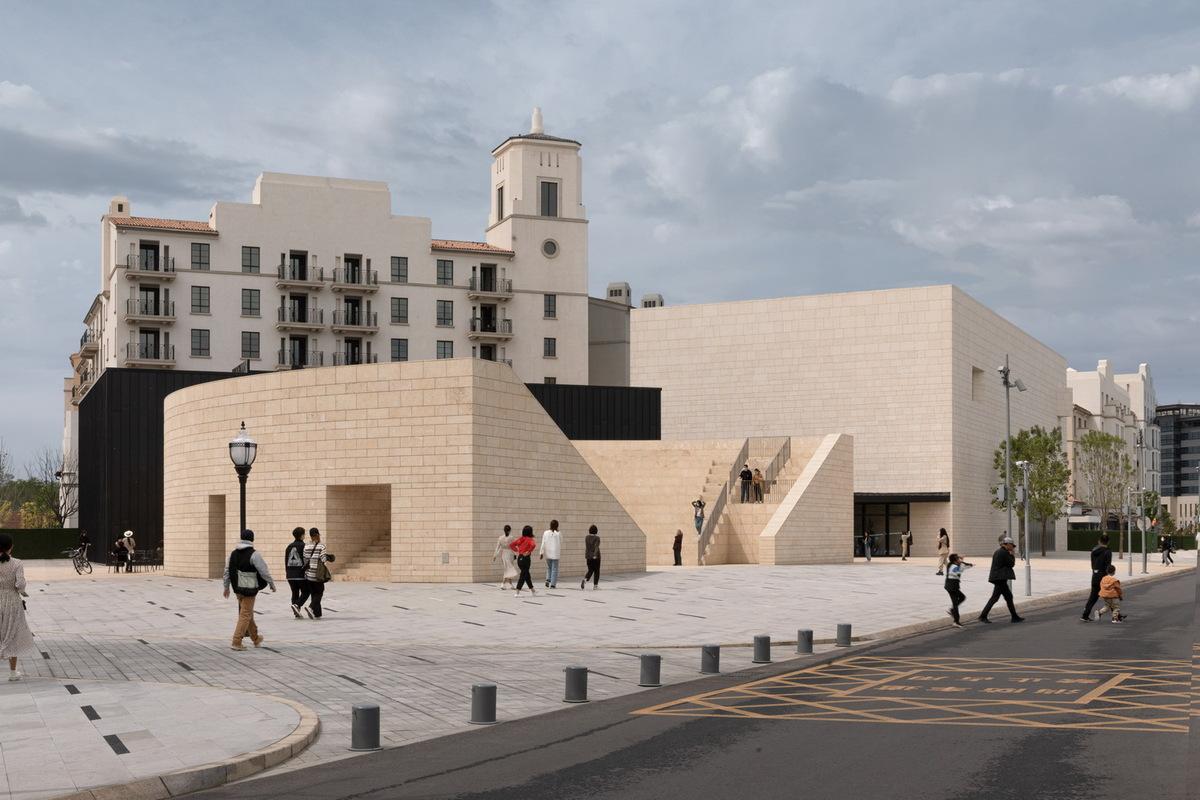

△街景 ©是然建筑摄影
三个独立剧场的功能定位各有侧重,为社区提供适合不同形式演出的多功能场所,以承载更多丰富多彩的文化艺术活动和社区公共生活。300座的蜂巢剧场用于专业的话剧演出,将上演孟京辉戏剧工作室的作品,以及其他的先锋实验剧作。建筑为其提供了专业的设备与建声条件。
![1635427376202911.jpg](/wp-content/uploads/2021/10/1635427376202911.jpg)

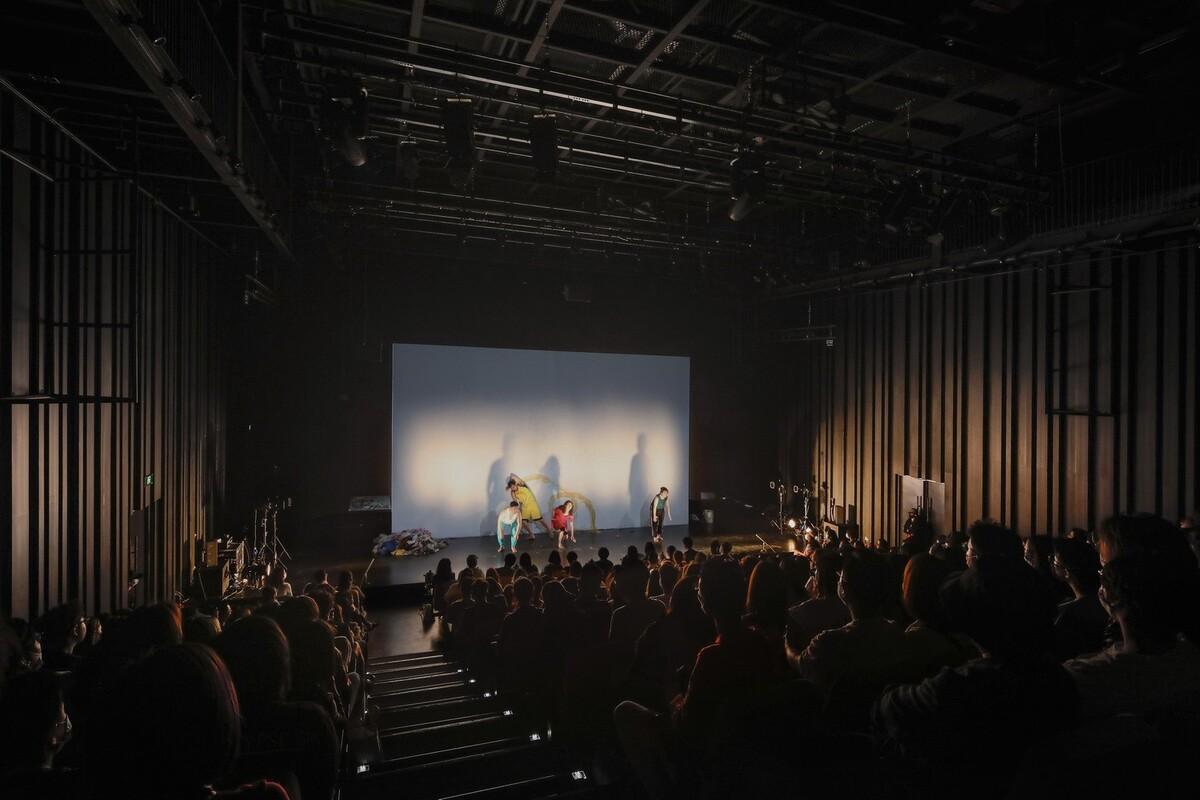

△蜂巢剧场 演出 ©是然建筑摄影
![1635427376517227.jpg](/wp-content/uploads/2021/10/1635427376517227.jpg)
△蜂巢剧场 室内空间 ©是然建筑摄影
A剧场设置550座活动坐席,因其高大肃穆,提供更具体验感的空间,可以满足从戏剧演出到音乐会、展览、演艺秀、车展等多种功能的空间使用需求与演出形式。
![1635427427800817.gif 04 (动图 gif)1_75手工模型 1_75 Physical Model ©迹·建筑事务所(TAO).gif](/wp-content/uploads/2021/10/1635427427800817.gif)

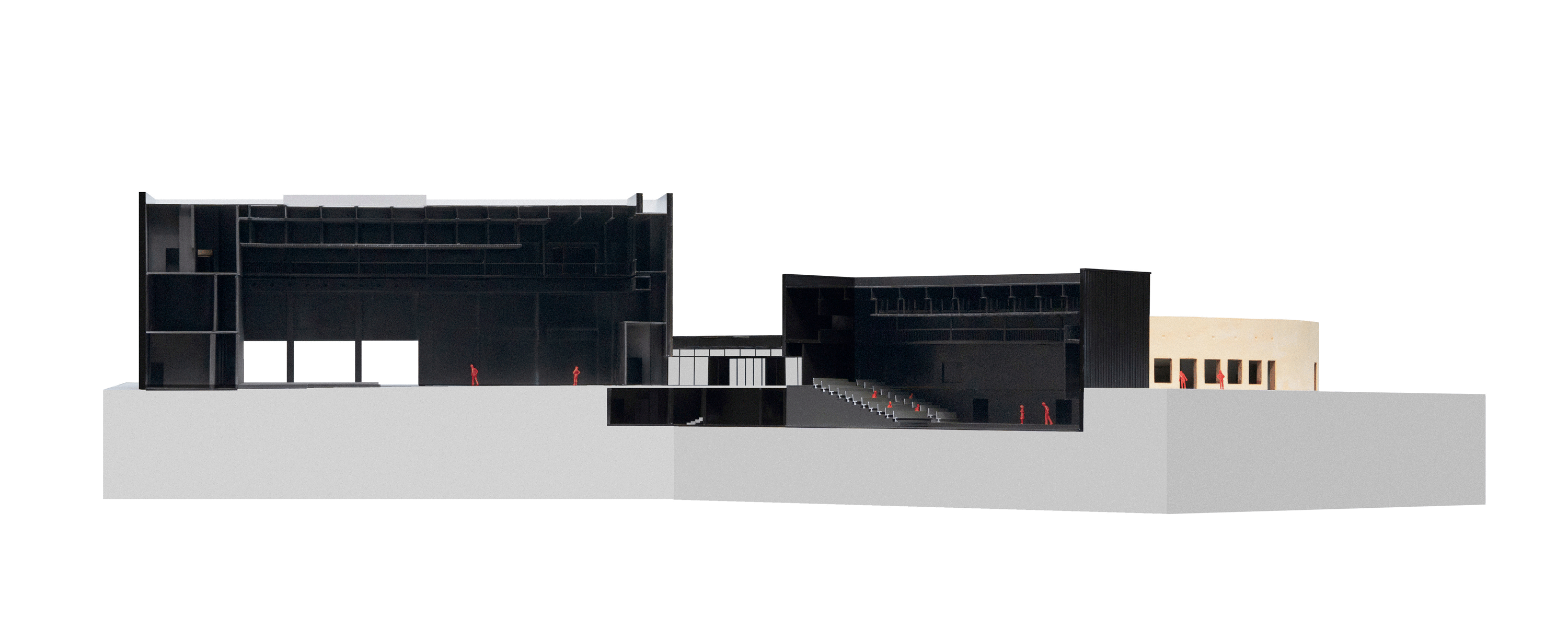

△1:75手工模型 ©迹·建筑事务所(TAO)动图体现活动座椅
![1635427473680497.jpg](/wp-content/uploads/2021/10/1635427473680497.jpg)

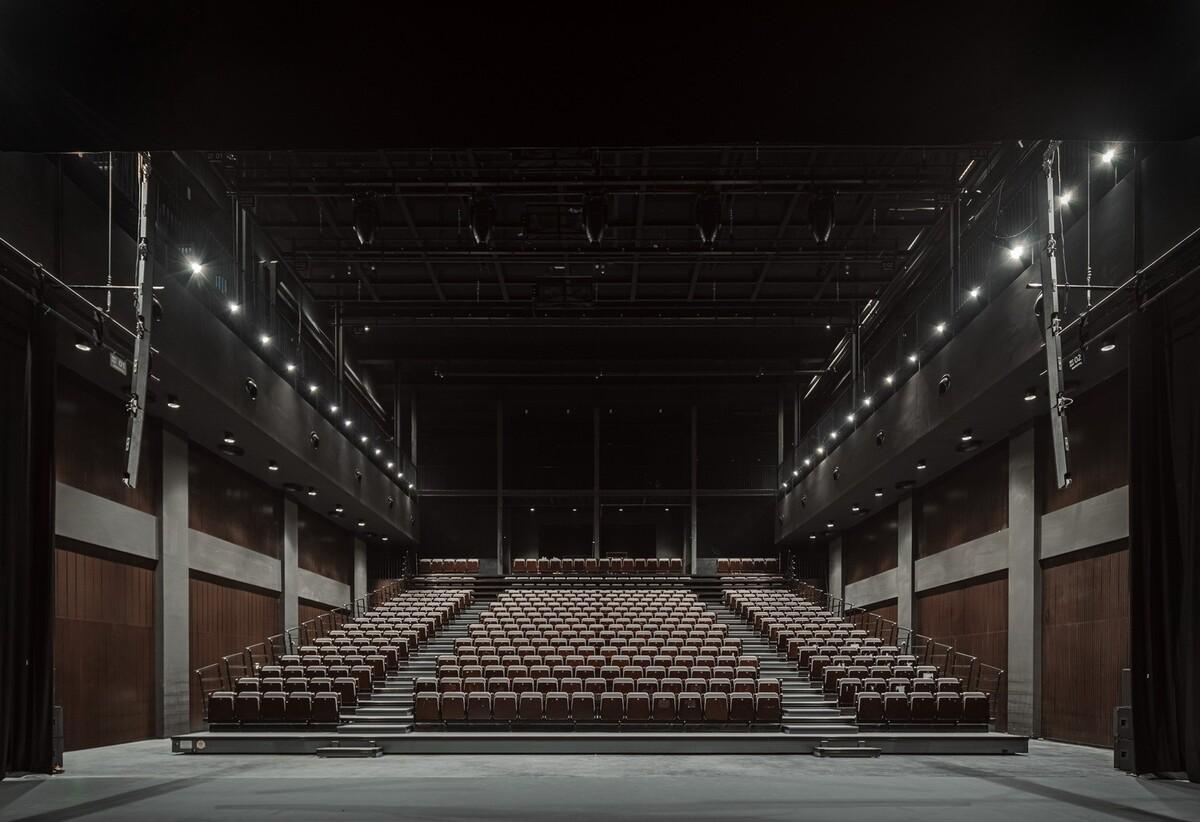

△A剧场 室内空间 ©是然建筑摄影
![1635427473351502.jpg](/wp-content/uploads/2021/10/1635427473351502.jpg)

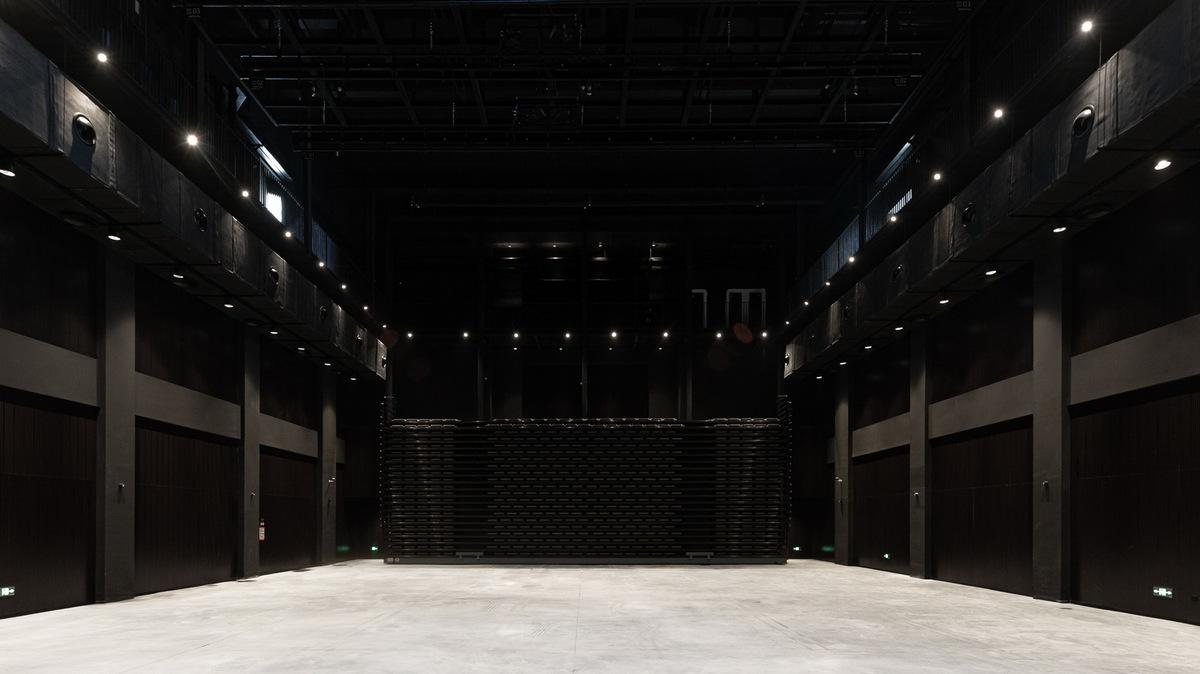

△A剧场 室内空间(活动座椅收起状态) ©在野照物所
酒神剧场面朝大海,可以举行户外演出,平时则是一个位于街角的城市广场。其承载了演出、聚会、休憩、观海等功能,赋予小镇城市生活更多的公共性。同时,酒神剧场为演员提供了不同布景与走位的可能性。演员的活动区域将不局限于舞台,而是可以利用空间的各个高度、角度,以及交通空间来演出和串场,激发新的演出方式。
![1635429273839045.jpg 03 概念草图 Concept Sketch ©华黎 HUA Li.jpg](/wp-content/uploads/2021/10/1635429273839045.jpg)
△概念草图 ©华黎
![1635429316447919.jpg 调整大小 18 酒神剧场 看向海面在野照物所 Zaiye Studio.jpg](/wp-content/uploads/2021/10/1635429316447919.jpg)
△酒神剧场 看向海面 ©在野照物所
![1635429341426249.jpg 调整大小 23 酒神剧场 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429341426249.jpg)
△酒神剧场 作为城市广场 ©是然建筑摄影
![1635429370399643.jpg 调整大小 27 酒神剧场 2021阿那亚戏剧节演出现场 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429370399643.jpg)

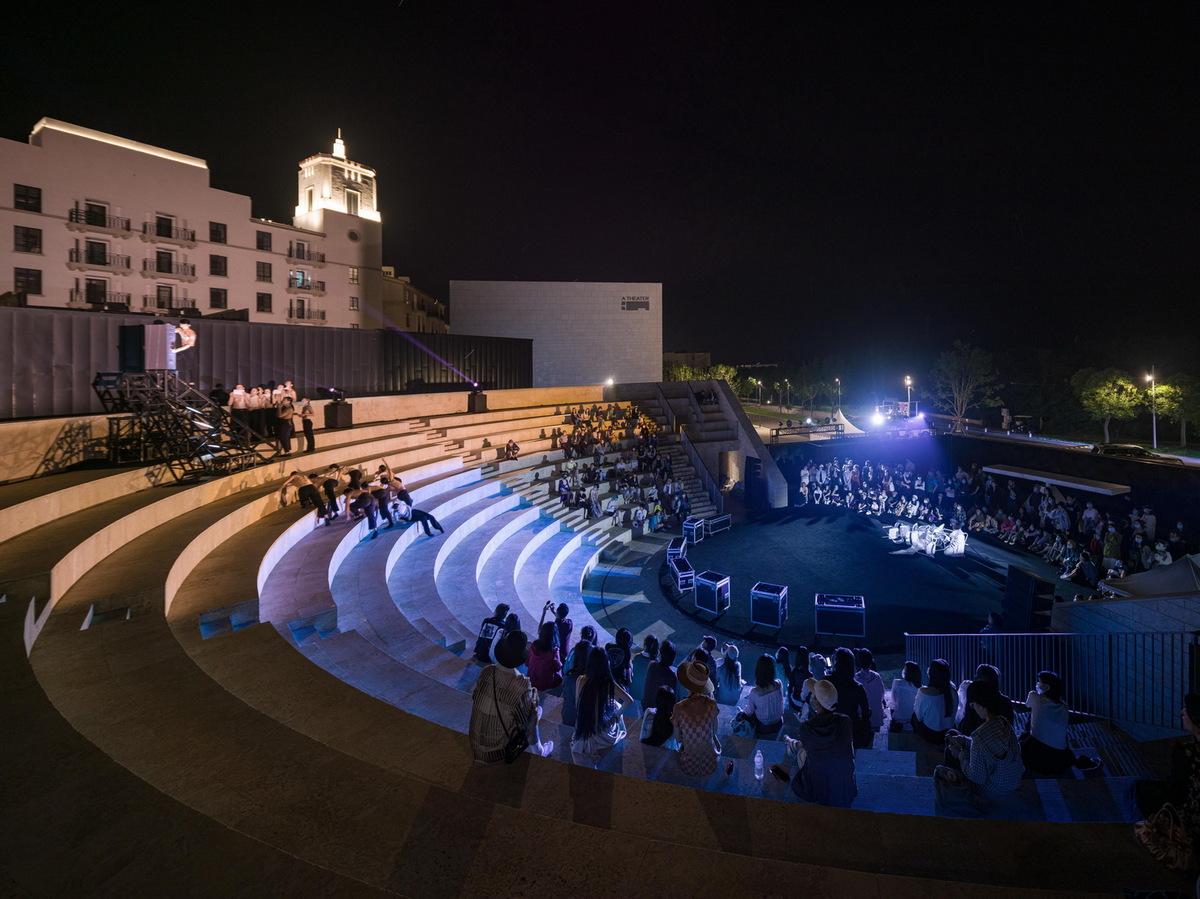

△2021阿那亚戏剧节演出现场 ©是然建筑摄影
将将甜品店坐落于酒神剧场一层,在洞穴般的空间里,每处都可以看到周边的城市景色 。
![1635429407345361.jpg 调整大小 07 剧场主入口处 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429407345361.jpg)
△剧场主入口处 ©是然建筑摄影
![1635429427233447.jpg 调整大小 28 将将甜品店 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429427233447.jpg)
△将将甜品店 室内空间 ©是然建筑摄影
观与演
剧场建筑的本质即是处理观与演的关系。传统的剧场是一种封闭式的盒子空间,演出都发生在内部。设计最初的想法是将剧场打开,让舞台以海、城市为背景。舞台布景与真实的小镇城市生活场景产生并置,以创造特有的属于海边的剧场。因此,在设计起始时,蜂巢剧场的舞台后面设计了一个可以完全打开的门,演员从街道进入舞台,城市的街道成为舞台空间的延伸,产生一种沉浸式戏剧体验。可惜这样的设计需要与剧目本身的设计高度结合,最终考虑到剧目的不确定性,没有实施这一想法。
![1635429473923523.jpg 调整大小 07 蜂巢剧场 初稿效果图Rendering .jpg](/wp-content/uploads/2021/10/1635429473923523.jpg)
△蜂巢剧场设计初稿:打开的剧场 ©迹·建筑事务所(TAO)
![1635429495417871.jpg 调整大小 08 蜂巢剧场 概念拼贴 Concept Collage.jpg](/wp-content/uploads/2021/10/1635429495417871.jpg)

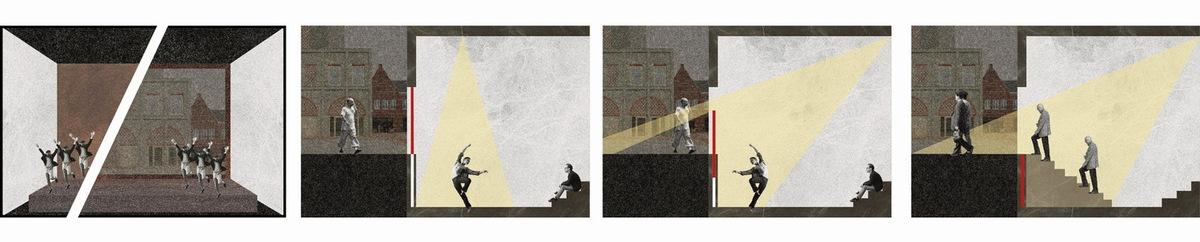

△概念拼贴 ©迹·建筑事务所(TAO)
从另一个角度,除了剧场内部的观演关系,阿那亚剧场建筑本身对于城市来说就是一个舞台,剧场里的事件即是阿那亚的城市公共生活。因此,室外的酒神剧场设计回归戏剧的本质——生活之演绎。以沙丘、海为背景的露天演出本身成为城市的剧目,而建筑成为城市公共事件的聚集地。它将自然的沙丘与海接入街巷,来哺育人文的城邦生活。
![1635429543939130.jpg 02 概念草图 Concept Sketch ©华黎 HUA Li.jpg](/wp-content/uploads/2021/10/1635429543939130.jpg)

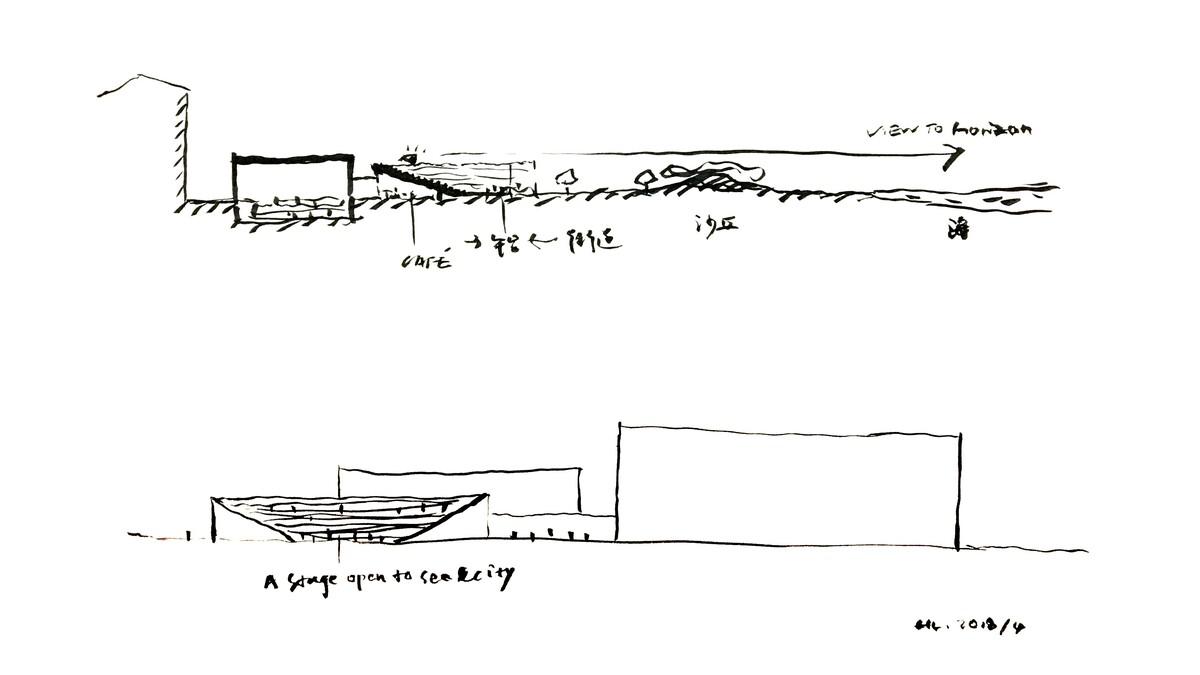

△概念草图 ©华黎
![1635429570196059.jpg 调整大小 20 酒神剧场 演出 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429570196059.jpg)

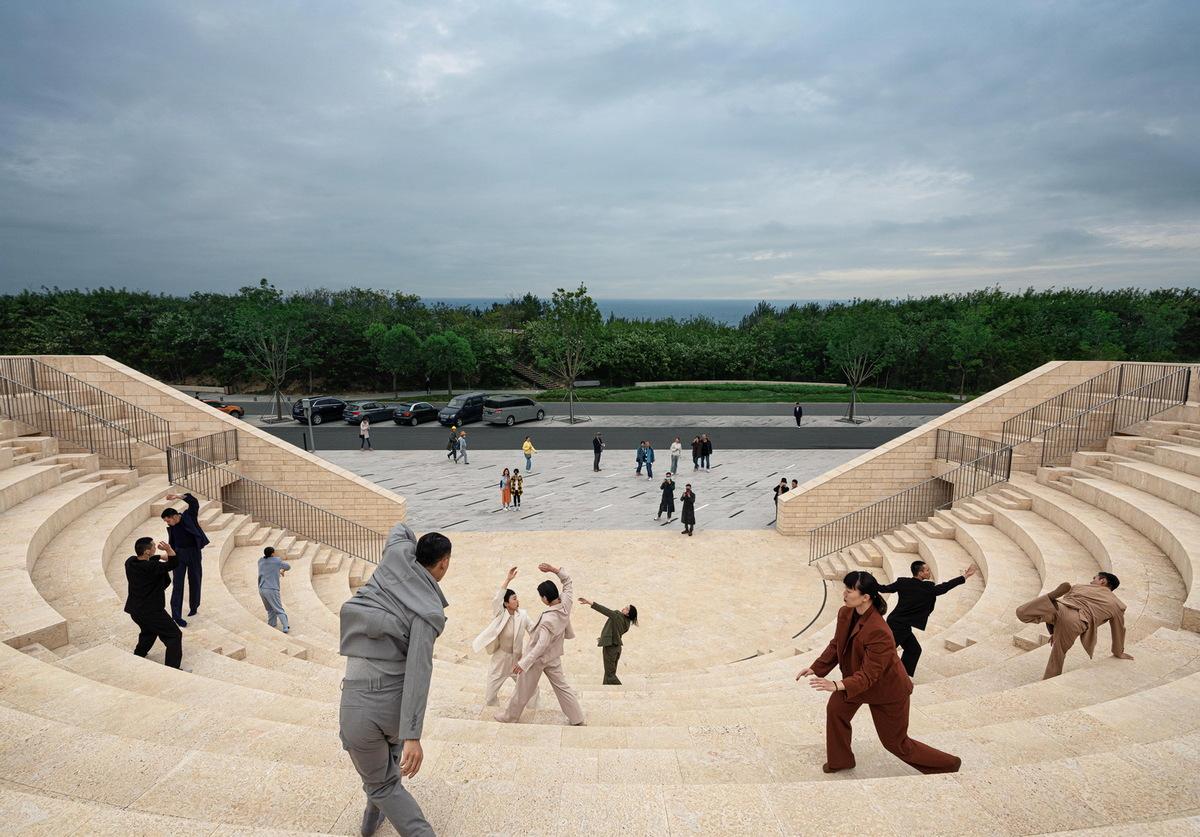

△酒神剧场 ©是然建筑摄影
材料表达与质感
金属与两种石材构成的实体立面,赋予三个剧场不同的性格。
![1635429602561079.jpg 调整大小 22 酒神剧场 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429602561079.jpg)

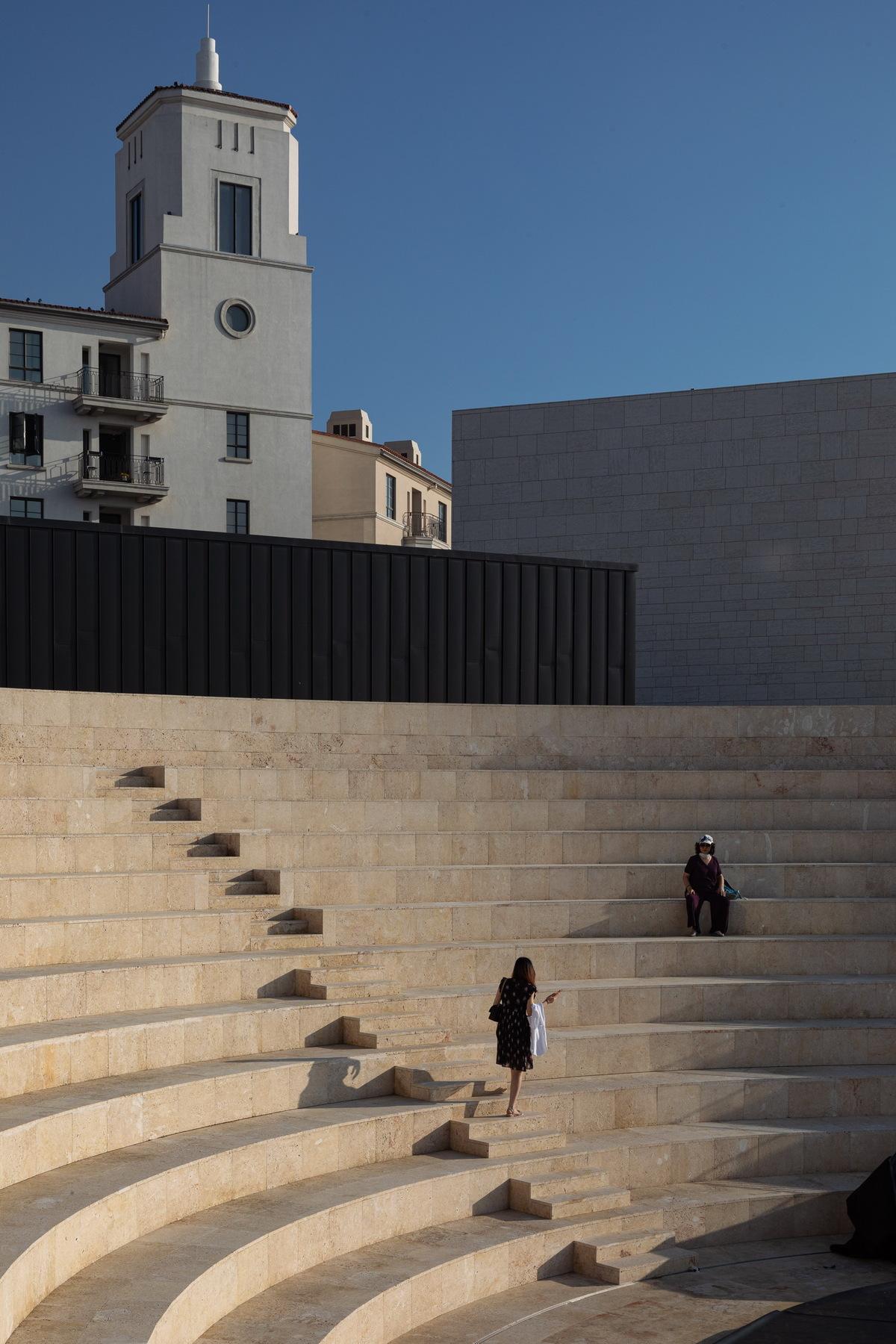

△酒神剧场 ©是然建筑摄影
蜂巢剧场在造型上回归了传统的“黑匣子剧场”,可容纳300名观众。内部空间的色调和外立面统一为黑色,来反映蜂巢一直作为国内实验戏剧代表的气质。舞台的后墙采用了具备声反射的黑色威尼斯抹灰,两面侧墙的马道下方是可以折射调音的凹凸造型扩散体,马道以上以及观众席后墙是具备吸音效果的槽孔吸音板,天花采用的是50厚高级玻璃纤维的成品吸音板。同时再结合演出时的幕布、座椅、观众身体对声音的吸收和折射,将空间的混响时间设置在1.2秒,为观众提供极致的视听体验,也为话剧的创新演绎提供展示空间。
![1635429641420189.jpg](/wp-content/uploads/2021/10/1635429641420189.jpg)
![1635429642415997.jpg](/wp-content/uploads/2021/10/1635429642415997.jpg)
酒神剧场采用一种来自海底的珊瑚石,保留石材切割后原始的化石孔隙,塑造其作为城市公共空间的纪念性,以及暗示与海的关联性。A剧场外立面石材颜色较浅,石块的分割遵循人眼近大远小的透视规则,呈现疏密有致的韵律。
![1635429668800831.jpg 调整大小 04 街景 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429668800831.jpg)

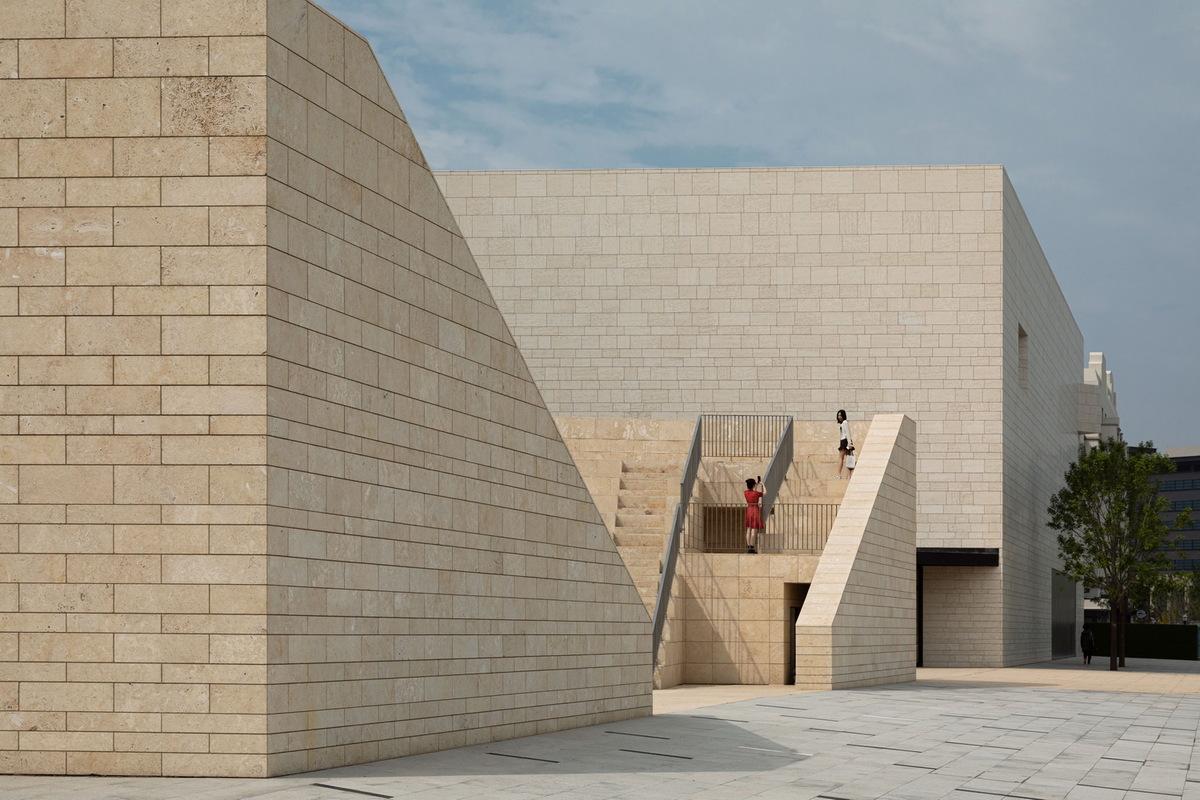

△街景 ©是然建筑摄影
![1635429685930084.jpg 调整大小 25 酒神剧场 细节 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429685930084.jpg)

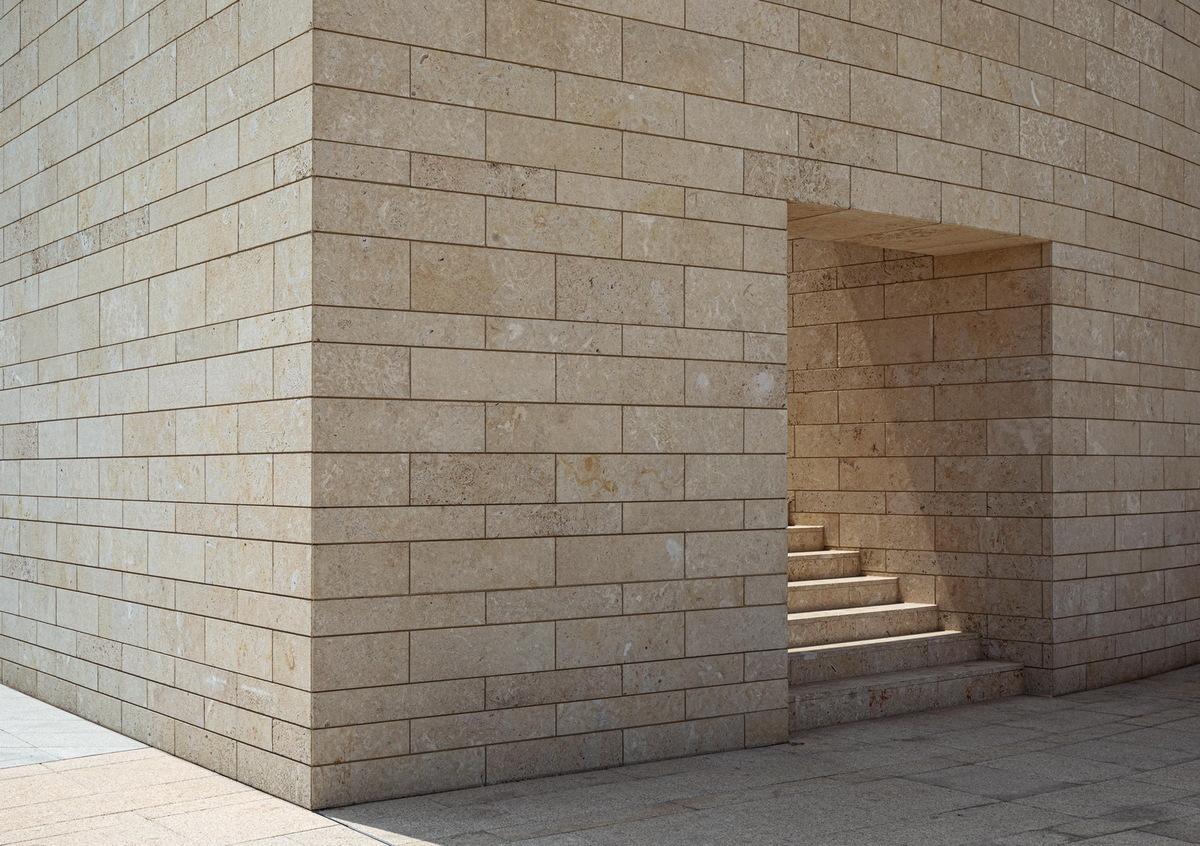

△酒神剧场 局部细节 ©是然建筑摄影
蜂巢剧场与A剧场由门厅衔接,内部延续外立面肌理,同时天花结构采用三角网格状密肋箱梁体系实现无柱空间,形成了空间的延续及景观上的渗透。
![1635429713261699.jpg 调整大小 08 鸟瞰 是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429713261699.jpg)
△主入口处 ©是然建筑摄影
![1635429738202464.jpg 调整大小 10 门厅是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429738202464.jpg)

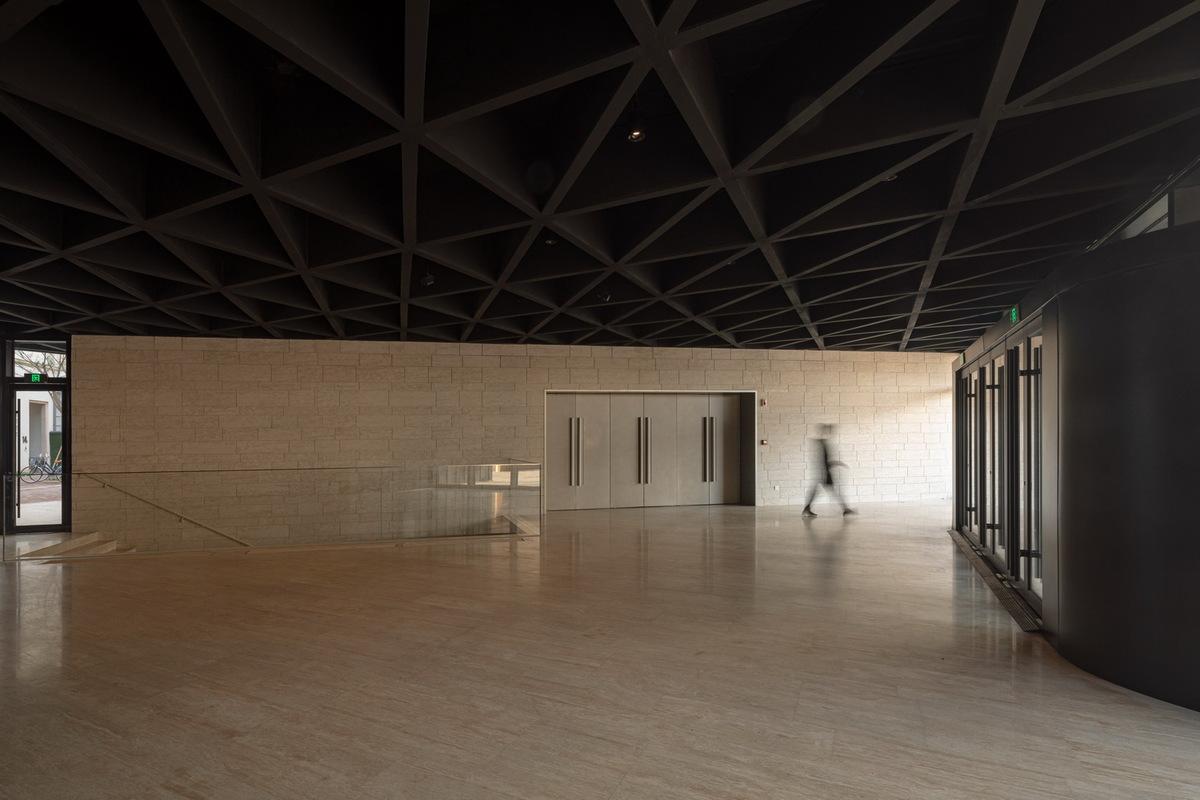

△门厅 ©是然建筑摄影
一个姿态开放的建筑群,一座属于城市的剧场。我们期待这里不仅仅是一个演出艺术的中心,适合不同形式演出的多功能场所;同时更是阿那亚社区文化生活的中心,承载更多丰富多彩的文化艺术活动和社区公共生活。
![1635429767519765.jpg 调整大小 19 酒神剧场 看向海面是然建筑摄影 Schran Images.jpg](/wp-content/uploads/2021/10/1635429767519765.jpg)
△酒神剧场 看向海面 ©是然建筑摄影
项目图纸
![1635429823255635.jpg](/wp-content/uploads/2021/10/1635429823255635.jpg)

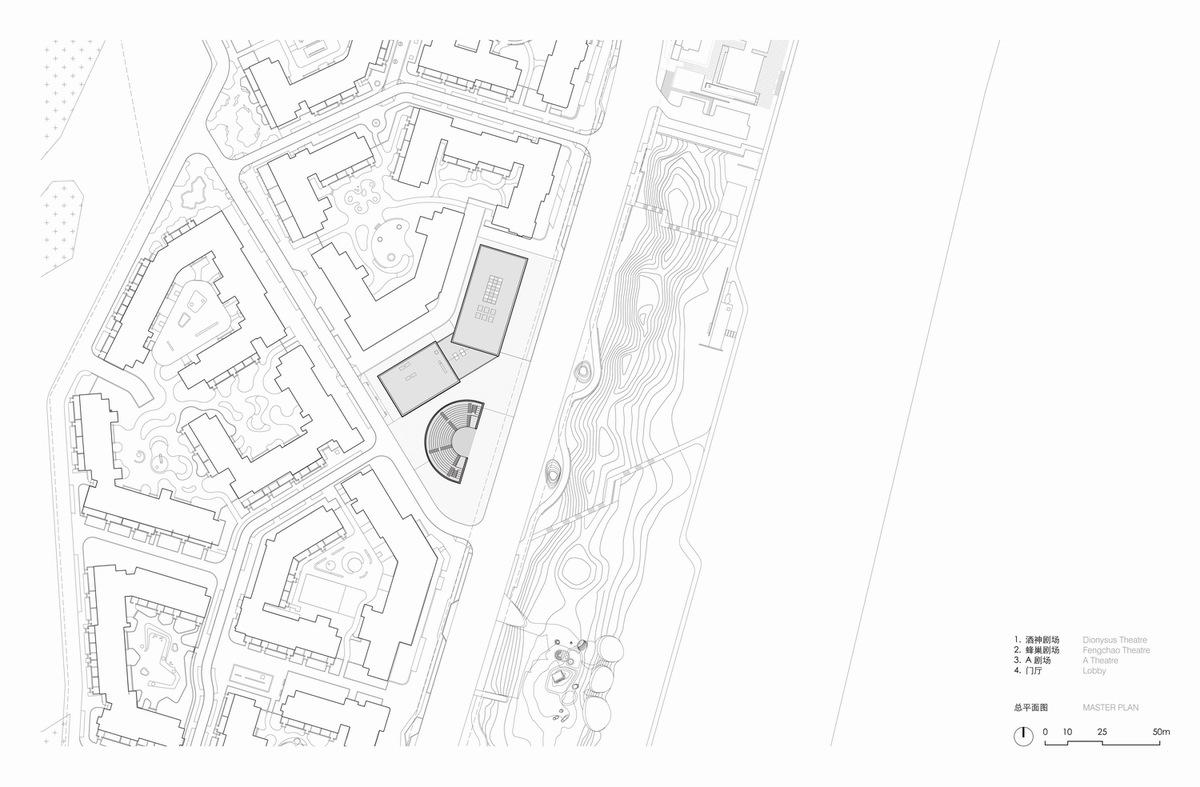

△总平面图
![1635429823765084.jpg](/wp-content/uploads/2021/10/1635429823765084.jpg)
△一层平面图
![1635429823640200.jpg](/wp-content/uploads/2021/10/1635429823640200.jpg)
△二层平面图
![1635429823419565.jpg](/wp-content/uploads/2021/10/1635429823419565.jpg)
△三层平面图
![1635429823420219.jpg](/wp-content/uploads/2021/10/1635429823420219.jpg)
△剖面图
![1635429823209968.jpg](/wp-content/uploads/2021/10/1635429823209968.jpg)

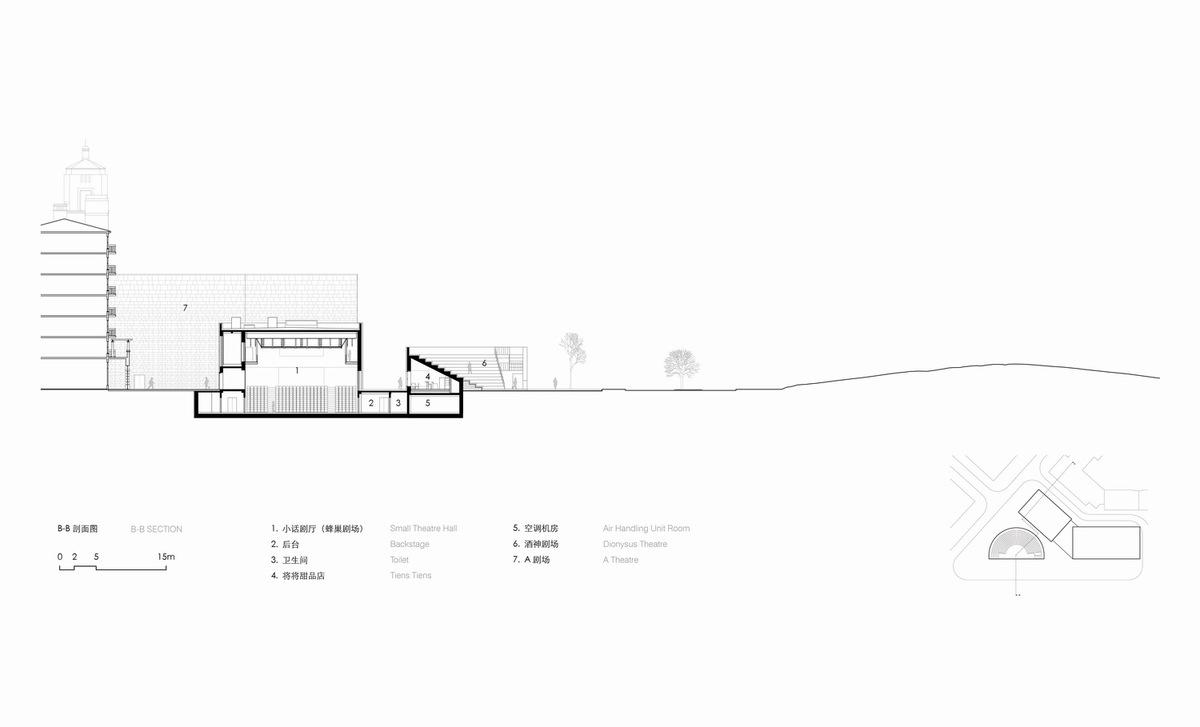

△剖面图
项目信息
项目名称:阿那亚剧场
业主:秦皇岛阿那亚房地产开发有限公司
项目地点:河北省秦皇岛市
项目功能:剧场、咖啡厅
设计单位:迹·建筑事务所(TAO)
主持建筑师:华黎
设计团队:华黎、戴琳逸、汪浪欢、周佳颍、程相举、高小岑、史心安
结构顾问:建研科技股份有限公司
机电顾问:Kcalin卡林机电设计
照明顾问:北京远瞻照明设计有限公司
剧场及声学顾问:黄展春剧场建筑设计顾问(北京)有限公司
施工团队:江苏江都建设集团有限公司
幕墙施工团队:秦皇岛秦渤幕墙装饰工程有限公司
建筑面积:4046平方米
结构体系:钢筋混凝土结构、钢结构
设计时间:2017-2019
施工时间:2019-2020
摄影:苏圣亮、在野照物所
