嘉善伟明环保垃圾焚烧发电厂更新 / UUA建筑设计事务

UUA建筑师事务所 UUA建筑师事务所

作者:UUA建筑师事务所

地域符号 + 人文温度 + 技术精度

调整大小 v1.jpg

△嘉善伟明环保鸟瞰图 ©UUA

1-项目背景

1.1-长江三角洲生态绿色一体化发展示范区的大背景

伟明环保项目位于嘉兴市嘉善县祥福荡片区,恰好位于长三角生态绿色一体化区域的核心区,


△项目在长三角洲一体化背景下的核心区位

片区内地势平坦,水系通达,沃野连绵,稻香不绝,一片江南水乡的悠然景象。

640 (1).jpg

△嘉兴人文印象

伟明环保厂位于祥福荡核心区的东北方位,在整个设计过程中,改造设计致力于既让建筑场地环境产生提升,又和大的绿色生态规划背景产生联系。

640 (3).jpg

△嘉善伟明环在嘉善片区的位置

整体片区规划寓意为金色生态底板金色稻浪与通达的水系相互承托,形成了独特的生态农业景观体系。

调整大小 竖版09.jpg

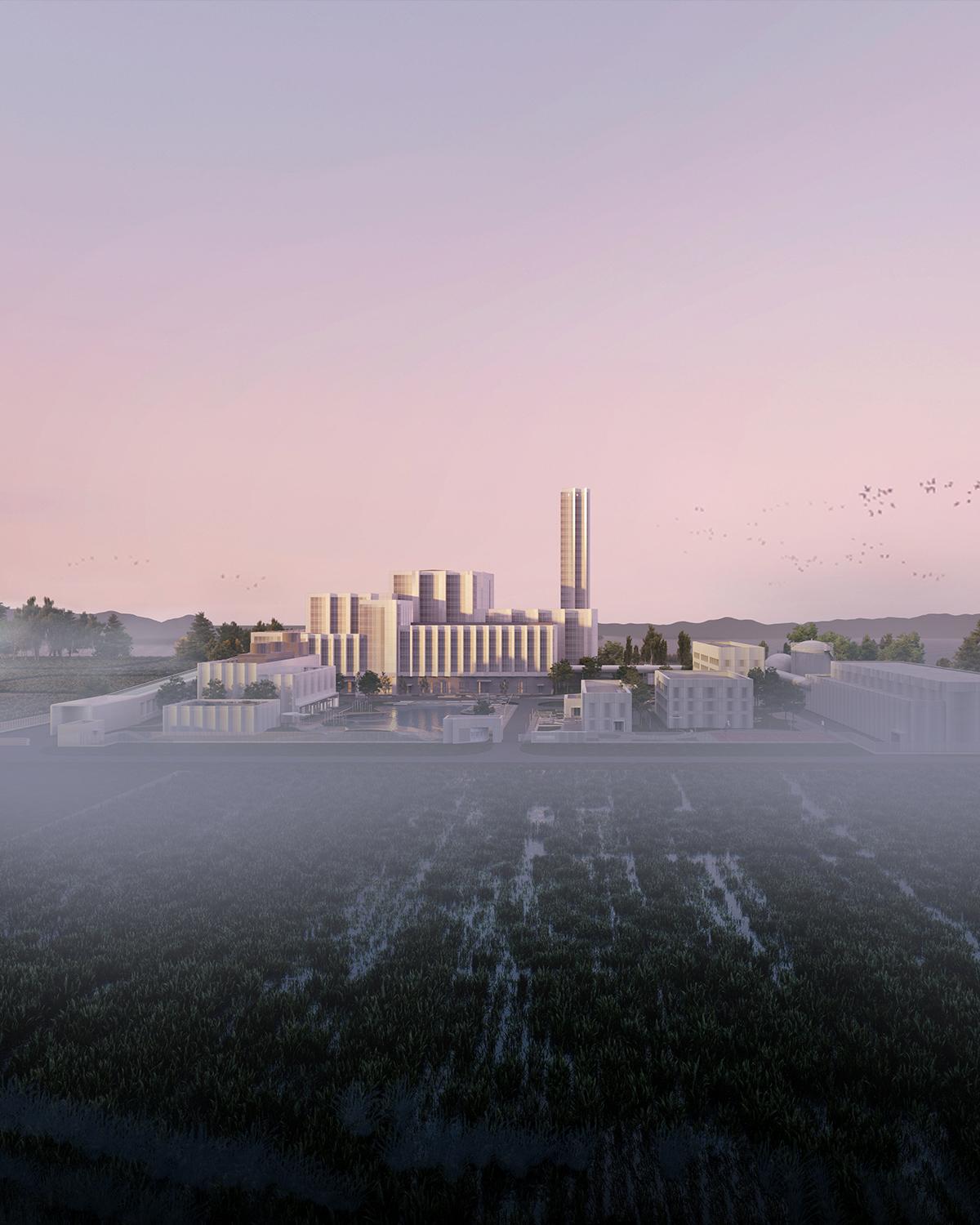

△金色稻浪间的伟明环保项目更新呈现

1.2-后工业化时代的工业建筑升级

过去的几十年中,国内工业项目都是以功能工艺为主导,对建筑环境设计的需求并不强烈。近些年来,工业建筑升级渐成趋势,园区公园化,建筑共建化,工业建筑的社会形象也提升到了一定的高度。

640 (5).jpg

△参考案例:南宁垃圾焚烧发电厂建筑与环境高度融合 ©UUA

1.3-更新项目的特殊性与务实性

本项目有其特殊性的需求,首先需要遵循现有的工艺对建筑,流线的需求。其次出于经济以及安全考虑,改造设计应尽量遵循现有结构,并且本项目还要求在改造过程中不能间断其生产运营。所以选择一个务实可行的改造策略,是设计的出发点。本项目设计策略的体现,也正是基于业主的特殊性需求,从感性出发以理性作为终点的过程。

640 (6).jpg

△从感性开始理性落地的工作思考方法 ©UUA

2-建筑设计

2.1-文化共鸣

能量之帆

垃圾焚烧发电厂是能量转换的场所,它把固废垃圾通过焚烧处理转化为电能。而风帆也是一种能量转化的装置,它把风能转换为动能。所以用“风帆”作为一种设计符号,符合垃圾焚烧发电厂本身的场所内核。我们比喻作“能量之帆”。

△能量之帆的精神契合

人文之帆

嘉善乃至嘉兴是有着悠久历史的渔米之乡,京杭大运河千帆过境的历史场景历历在目,风帆同样是片区内历史人文精神的符号之一,我们比喻为“人文之帆”

△日落帆影©网图

时代之帆

嘉兴是中国时代精神的代表,红色基因反映出的是乘风破浪继往开来的时代精神,风帆又是一种积极的时代精神象征,所以我们比喻为“时代之帆”。

640 (8).jpg

△水岸风帆©UUA

2.2-合理选材 + 轻质介入 + 朦胧表皮

伟明环保项目主厂房建筑体量高耸,在一眼沃野的平原上的识别性极高,成为视觉聚焦的重点。在既有体量无法改变的前提下,UUA采用了轻介入的设计方法,选择用工业化程度非常高的穿孔铝板作为主要材料。用半透光的穿孔铝板打造了轻盈的建筑表皮,为现有建筑披上了一层如薄纱般若隐若现的白色外衣。


△参考案例:穿孔板材料与照明结合产生的轻盈感©UUA&37相

轻介入的手法,从视觉上大大削弱了其相比环境高耸的体量。在满足现有建筑采光通风的前提下,为老建筑披上了一层若隐若现的纱衣,塑造出园区内部统一的建筑形象。在阳光下这个披着白纱的建筑群温柔地起舞于蓝天河荡之中。

 △银白色的主色调打造出现代主义极简的工业风 ©UUA

2.3-合理的构造逻辑

建筑幕墙的改造策略充分考虑到项目的可行性,既在不影响工厂日常生产的前提下,实现短周期施工。新幕墙采用相对独立的自承重结构体系,与现有建筑外墙脱开,仅与现有结构发生部分水平连接,获得侧向力支撑。这种策略在最大程度上减少了改造工程对于现有建筑的影响。

调整大小 幕墙构造关系.jpg

△幕墙与现有结构关系示意 ©UUA

△墙身示意 ©UUA

此外,新幕墙系统采用模数化和标准化的设计方法,来控制幕墙的龙骨架构和面层板幅,以经济高效的方式实现幕墙的批量生产和安装,大幅缩短施工周期。

640 (2).png

△整体性的幕墙改造策略 ©UUA

2.4-模数化 + 标准化 + 精细化

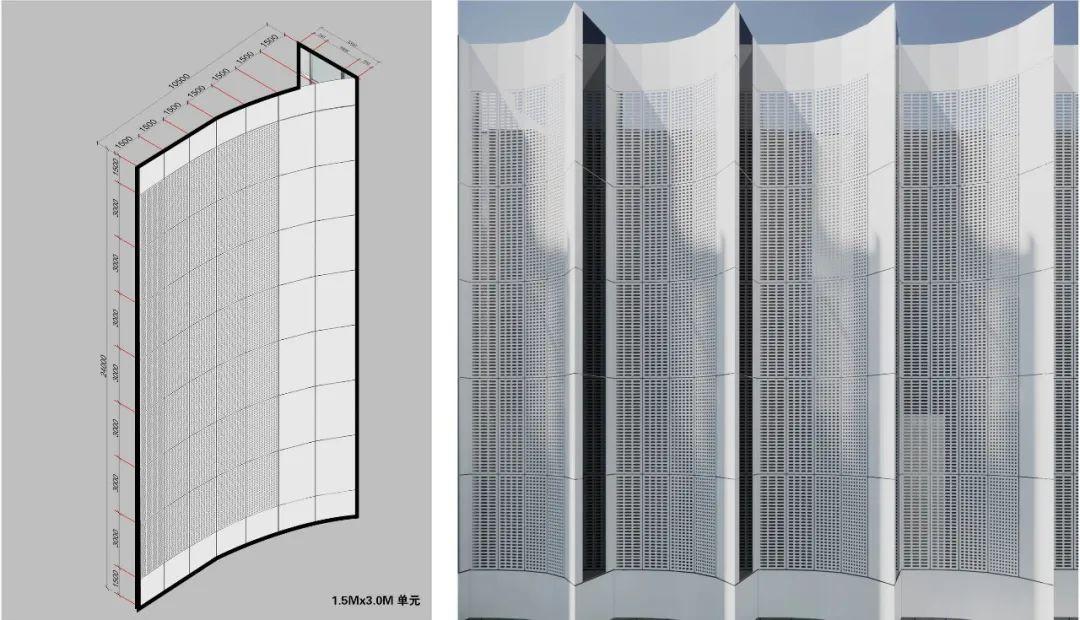

建筑立面采用了模数化,标准化,精细化的设计原则。根据现有建筑轴网体系,整个建筑采取1.5米和0.8米的材料经济模数。

640 (13).jpg

在这个模数下面生成了五种单元模组:

4.8米的小单元模组 ,

7.5米的中型单元模组  ,

10.5米的大单元模组。

14.1米和19.1米的超大单元模组。

640 (14).jpg

 △五种单元模组 ©UUA

建筑根据既有体量通过这五种标准化单元模组的组合,形成了丰富的建筑层次。同时穿孔板通过六种不同的穿孔率,形成了更加有细部质感的建筑表皮。通过有效的精细控制,最终建筑的完成度得到落实保障。

 △穿孔率与模组的结合 ©UUA

2.5-超高的预制装配率

建筑幕墙的改造策略充分考虑到项目的可行性,既在不影响工厂日常生产的前提下,实现短周期施工,所以需要大规模工厂预制。在这样的需求下,UUA采取了一套超高的预制装配的设计方法,95%以上铝板模块都采用工厂预制现场装配,大量减少了现场施工周期和工程成本,同时这种方法也最大程度的减少了改造对垃圾处理生产的干扰。

640 (1).gif

△不影响园区日常生产的设计策略 ©UUA

3-景观设计

围绕着“能量之帆”的设计概念,园区的景观设计围绕“低碳-蓄能-赋能”这一生态主题展开,设计重塑微地形,让园区内外的湿地贯穿,实现能量在这一环境中的链接、流动、转化、蕴藏,从而构建了一个以低碳理念引领的新型工作场所,呈现了一个将地域文化和工业隐喻双重嵌入,且和自然高度交融的“流转之谷”。

640 (17).jpg

△园区景观总图 ©UP+S

3.1-塑造地形 + 水系赋能 + 复合利用 + 激发活力。

640 (18).jpg

△ 景观提升概念 ©UP+S

3.2-链接 + 流动 + 转化 + 蓄能

链接

将割裂的绿地区块链接起来,创造结合生产、生活、科普的多维亲自然园区空间,融入区域环境的金色底板;

△©景观效果图UP+S

流动

湿地水系连通祥符荡湿地与园区内部,形成水链,净化雨水,增加碳汇;

△©景观效果图UP+S

转化

设计调节园区小气候,引入自然通风。通过回收材料再利用与自然材料使用等方式,实现能量转化;

△©景观效果图UP+S

蕴能

种植本土植物,构建再野化的自然环境,鸟类栖息地等生境景观,重现“翠鸟红菱”图景。

△©景观效果图UP+S

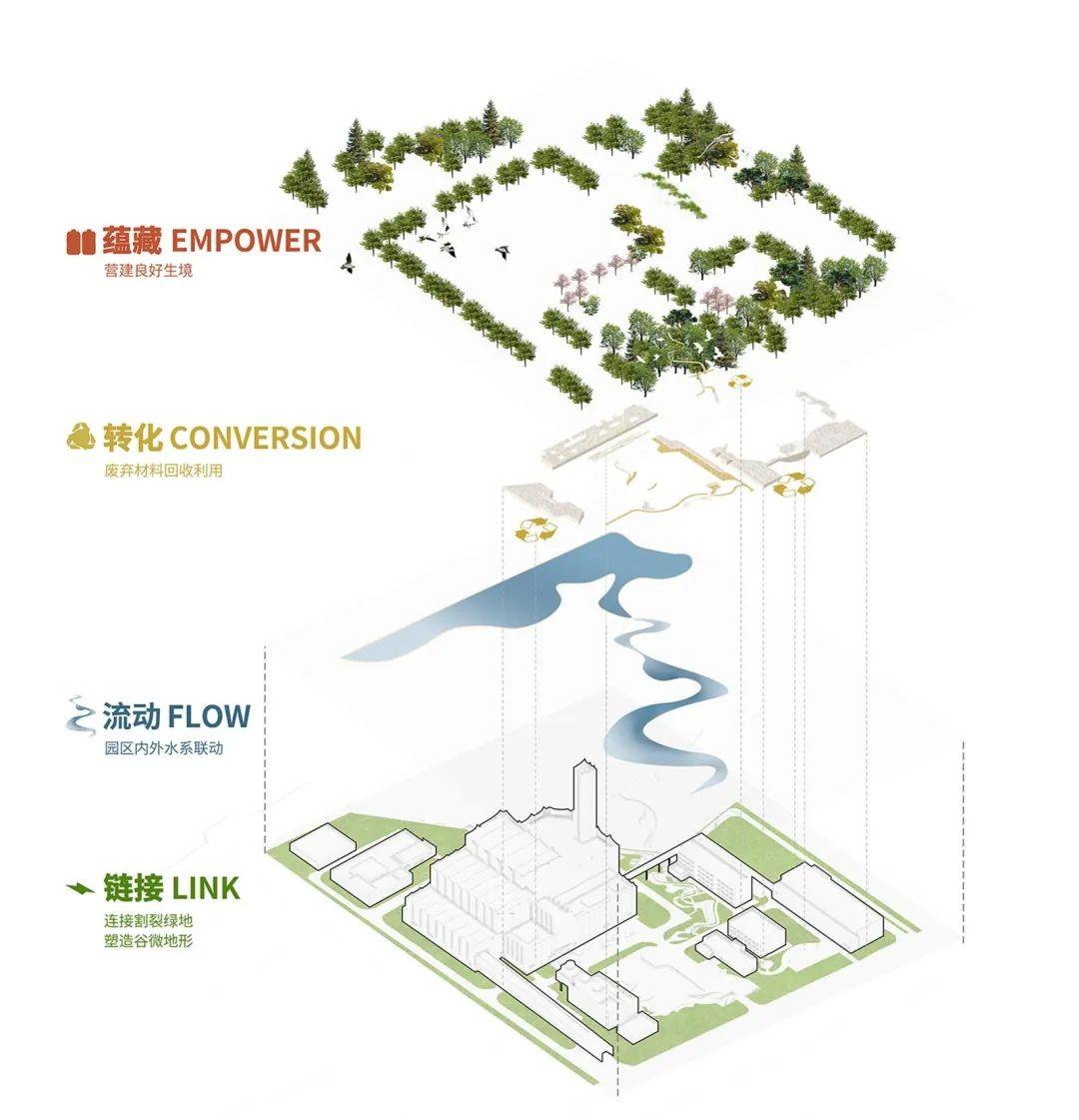

△景观手法叠加©UP+S

4-最终呈现

4.1-建筑群落的整体性

在大的片区节点远观建筑群组,呈现出精致丰富的建筑风帆群落,它以友好的姿态和生态的去工业化的造型,呈现在祥福荡片区。在各个远近观点上做到无死角的完美呈现。


△整体鸟瞰©UUA

4.2-轻盈的建筑边界

建筑表皮的轻盈感在园区内部体现的淋漓尽致。园区内部景观采用自然的形态,尽量减少人工景观的痕迹,与建筑的轻盈互为图底关系,在园区内部的水面,产生了一种朦胧的模糊边界的轻盈。漫步园区中,在友好的生态景观指引下,一座精致有序的主厂房以及统一的其他建筑群组成的园区内部形象,有质感的精致呈现出来。


△夜景人视©UUA

4.3-金色稻浪间的优雅城堡

祥福荡畔,金色稻浪间,呈现出一座轻盈新颖,柔和绿色的景观建筑,园区内雨水花园和智慧农业生态景观与建筑群落图底互映,共同融入嘉善片区金色大底板中,成为一件沃野之上的艺术品。

调整大小 竖版01.jpg

△金色稻浪+白色建筑©UUA

4.4-祥符荡畔的艺术帆影

祥符碧波荡漾,在沃野千里的嘉兴水乡,矗立着一片朦胧的白色建筑,与水面交相呼应,成为绿色生态片区中的一组轻盈的风帆。


△祥符帆影©UUA

4.5-明镜水月间的透明灯塔

至夜,水鸟归巢,风帆泊岸,一轮明月悬挂空中,水月之间一组透亮的灯塔倒映在粼粼的波光之上,光洁的表皮与高级的内透光,同悬挂于空灵夜空之上的皓月一同辉映,形成皓月灯塔祥福帆影的美丽景致,将原本冰冷的垃圾焚烧发电厂,改变成诗情画意的打卡景致。


△悠悠祥符水,盈盈帆影情 ©UUA

4.6-结语

伟明环保项目的更新,是祥符荡片区古往今来千帆过境文化印象的体现。通体轻盈如片片白帆的立面设计,使建筑群体如同一组气质高贵的帆影倒映在祥符水面上。它倾听历史,承载人文,传递能量,乘风向前。


△轻柔的表皮光影©UUA

伟明环保方案体现了一种整合感性与理性的“几何精神”,同时轻盈的帆影是色彩、形体、光影与材质共融的结果,它改变了工业建筑厚重敦实的刻板印象,让新的建筑立面以一种白色、优雅、轻盈的姿态呈现出来,展现出UUA对“人文温度与技术精度”的深刻诠释。

 项目信息

建筑设计:UUA建筑师事务所

景观设计 :  阿普贝思景观设计+北京林业大学魏方团队

项目技术总控:沈磊教授(长三角生态绿色一体化示范区(嘉善片区)总工程师)总师团队

项目地点:浙江省嘉兴市嘉善县

项目规模:30454㎡

项目业主:嘉善伟明环保

主持合伙人:李泳征,李其郅

建筑设计团队:张艺豪,王发路,杨波,吕延峰,邓亮,贺文博,刘伯宇,马兴华,方泓博,赵胜利

幕墙顾问:上海华艺幕墙(徐进飞, 王祎博,李海民)

CG团队 : 无境视觉

项目阶段:最终入围方案
