云幔书屋 :内外无界的极致透明 / UUA

UUA建筑师事务所 UUA建筑师事务所

作者:UUA建筑师事务所

△内外无界的透明性

01 地域与文脉:云为幔,田为梯

陕南小城汉阴,北枕秦岭,南倚巴山,凤凰山横亘东西,汉江、月河分流其间,境内大部分为浅山丘陵。秦岭北阻寒潮,南留水汽,造就了汉阴的亚热带湿润气候。乾隆年间“陕南大移民”的时候,湖南怀化吴氏家族来到了汉阴县凤凰山下的山谷里,他们带来了南方先进的农业理念和耕种梯田方法,经过十几代人的辛苦劳作,形成了陕南面积最大,保存最完整的清代梯田,距今已经有260多年的历史。每到五月插秧的季节,灌水插秧的梯田,水光潋滟,青苗点点,一派水乡风光。登高眺望,云端之下,层叠弯曲的梯田,是数百年来人工与自然结合形成的绝美地貌。

△浅山丘陵中的梯田

02 启发与转译:云幔之下亲近环境的台地书屋

云幔书屋最初的构想源于我们对当地自然气候环境,以及先民生存智慧的感悟。云雾下的梯田成为设计之初对这个小城的美好印象。

△云雾下的梯田印象

书屋的天花悬浮着散发白色柔光的云幔格珊,云幔之下是线条柔美的三层退台式阅览区。建筑采用360度全景玻璃幕,室内的阅览空间自然过渡到室外的水面与公园。

△云幔吊顶、退台、水面与公园

△360度全景玻璃幕

建筑的首层刻意下沉0.75m,使得窗内的桌面与窗外的水面以及草坪形成共面的延伸感。透过玻璃,人们与自然产生交流,每一点感受,每一点诗意,都是人与建筑和自然的协奏。

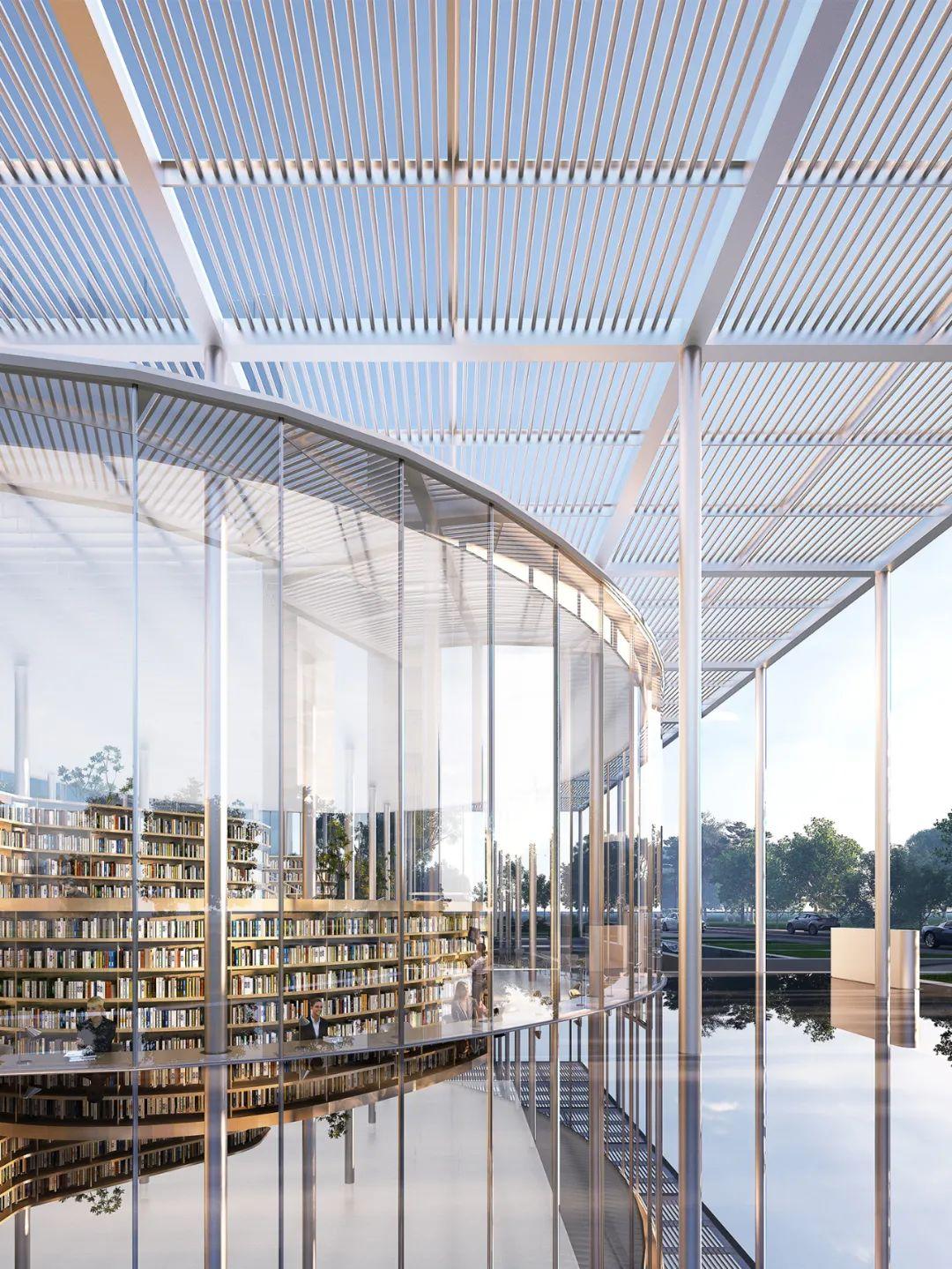

△下沉空间与水面的延伸 - 室外视角

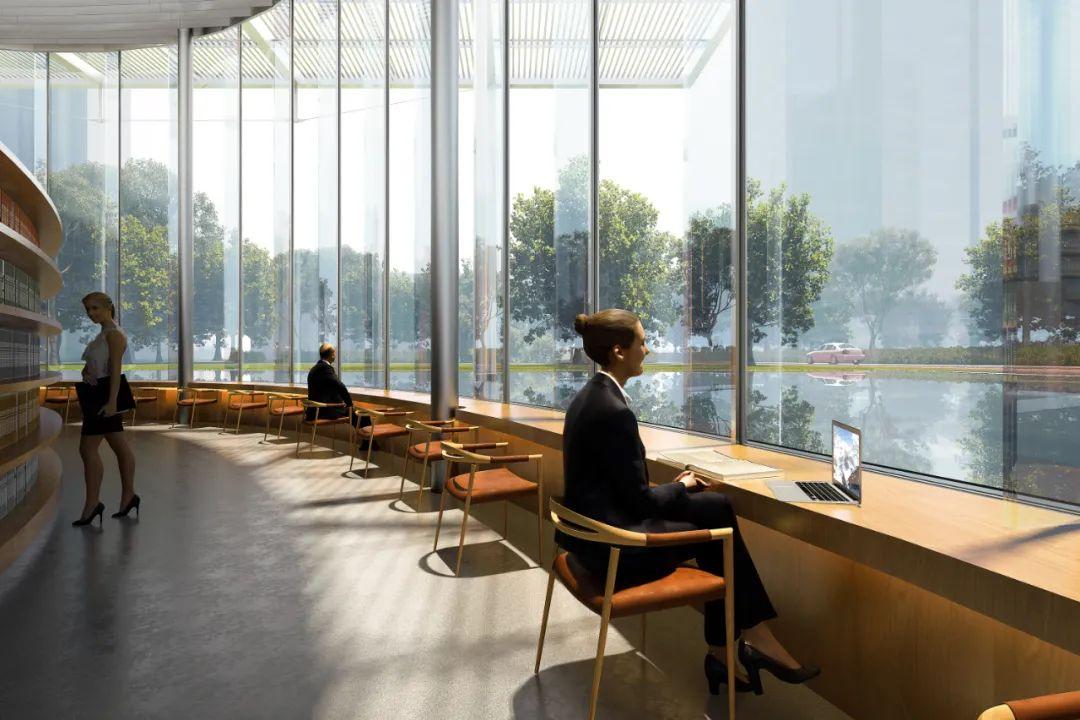

△下沉空间与水面的延伸 - 室内视角

03 结构与空间:方圆之间清晰的建构逻辑

建筑主体由一个类椭圆形的玻璃体与一组网格式遮阳构架组成。玻璃体的透明性依赖于恰当的技术实现方式,为此建筑采用悬挂式玻璃肋玻璃幕墙体系。

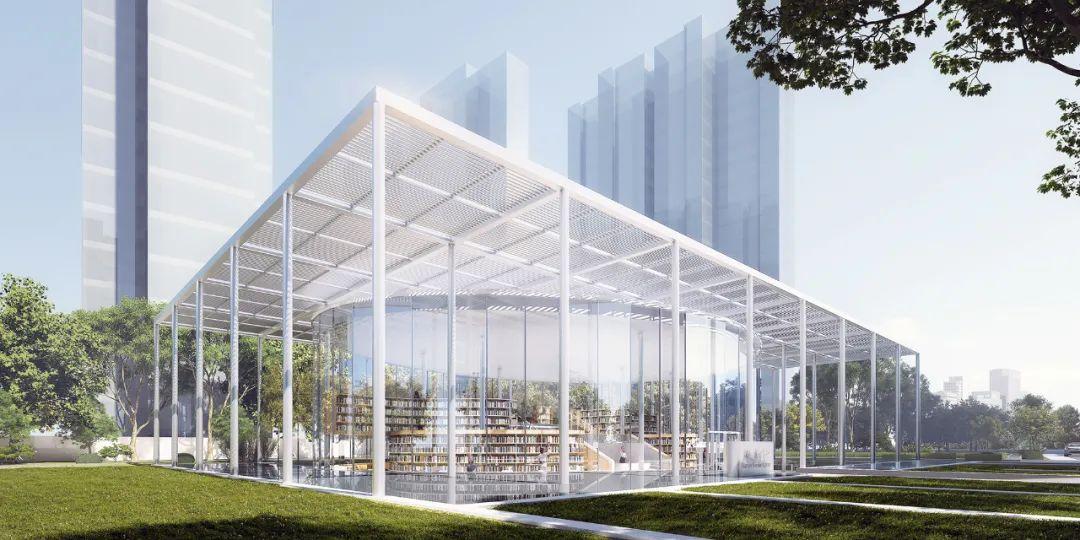

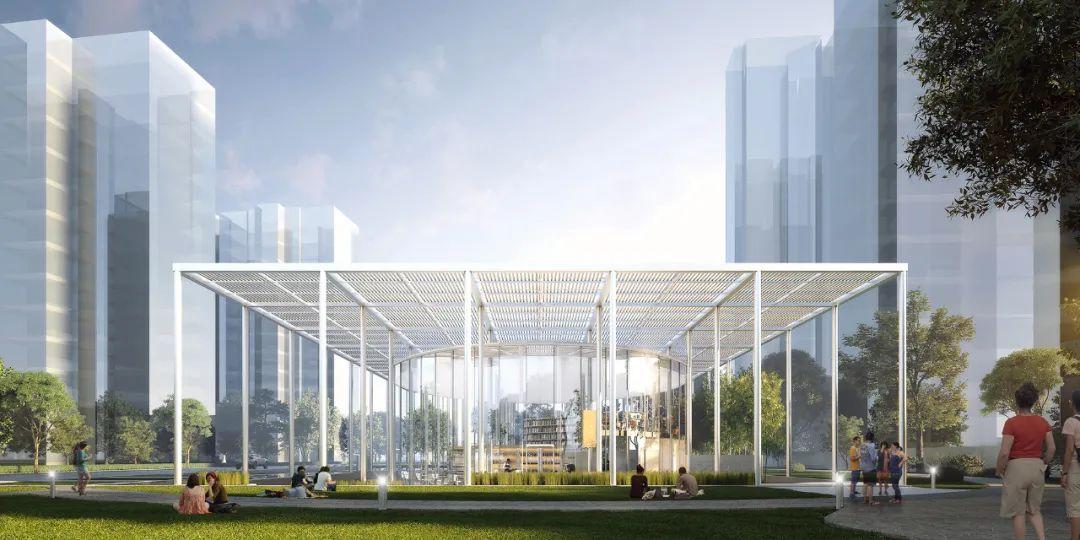

△网格构架下的透明玻璃体

单片玻璃的平均尺寸为1.5m宽 x 7.7m高,玻璃片顶部通过隐藏式夹具悬吊于屋顶结构,在视野范围内最大限度减少非透明构件的使用,削弱建筑的体量感,整体形态轻薄透明。

区别于传统图书馆的闭合空间,这座玻璃建筑将人们从封闭性中解放出来,将天、地、光、景引入室内,同时也将室内的场景展现无遗,让人们时刻感受着光影的变化与时间的流动。

△通高单片玻璃创造出极致的通透感

△感受夜灯初上的时间流动

在玻璃体量之上,是网格式的遮阳构架,过滤直射的阳光,为室内空间以及室外庭院提供更加柔和的光照体验。

 △柔和的室内光照

遮阳构架的立柱阵列与横梁网格赋予建筑一种秩序感,同时也构成了由公园到建筑的缓冲地带。

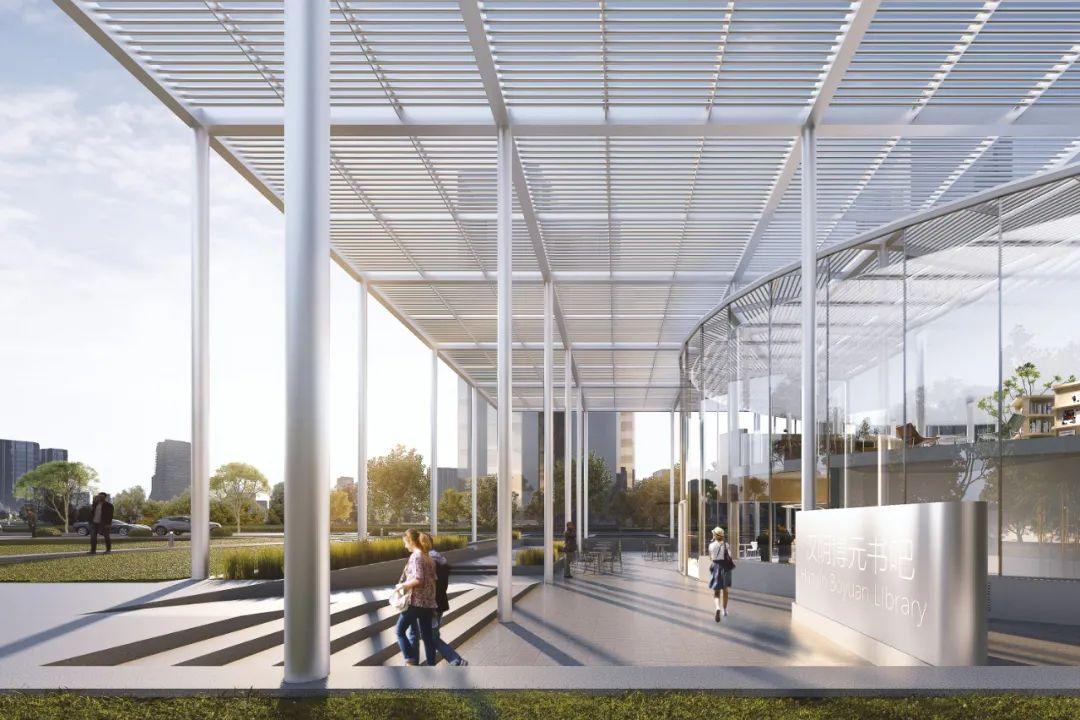

△公园到建筑的过渡空间

04 室内功能布局:开放的文化食堂

室内空间犹如一片云幔浮顶的梯田,三层楼板逐级而上,形成了梯田状的阅读平台。

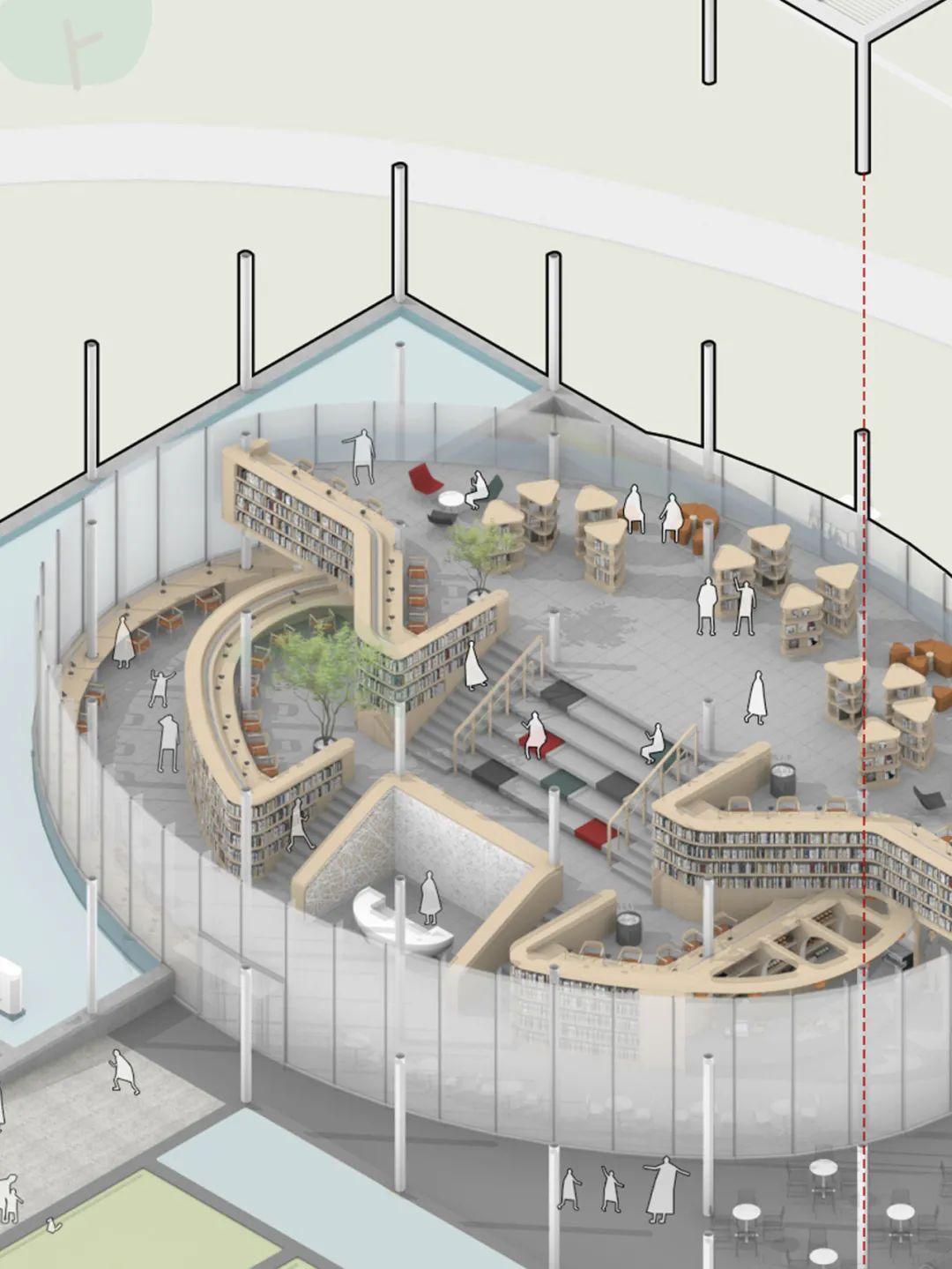

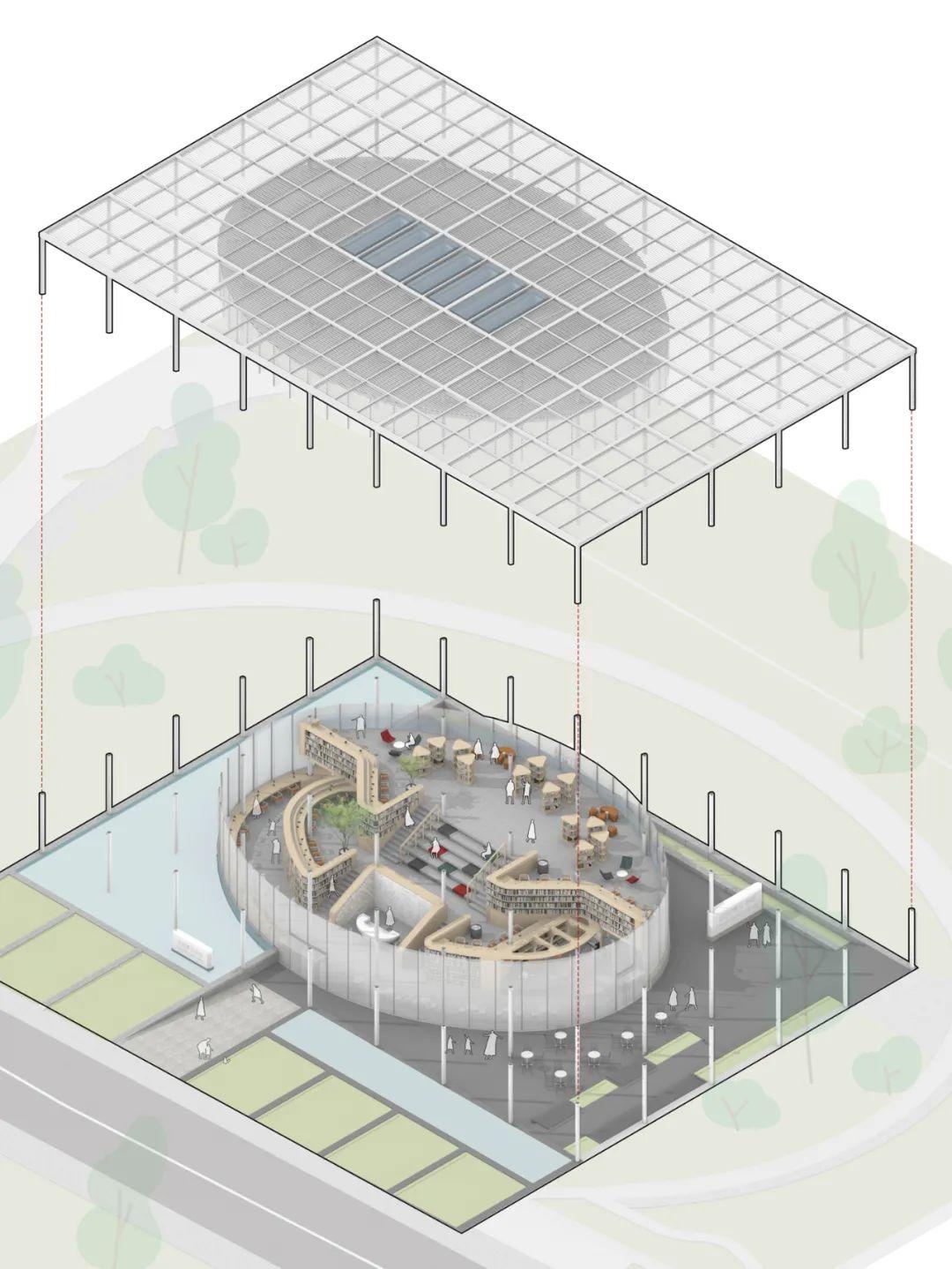

△建筑轴测图

室内空间采用明确的几何对称形式,产生空间焦点,塑造出强烈的神圣感和仪式感。

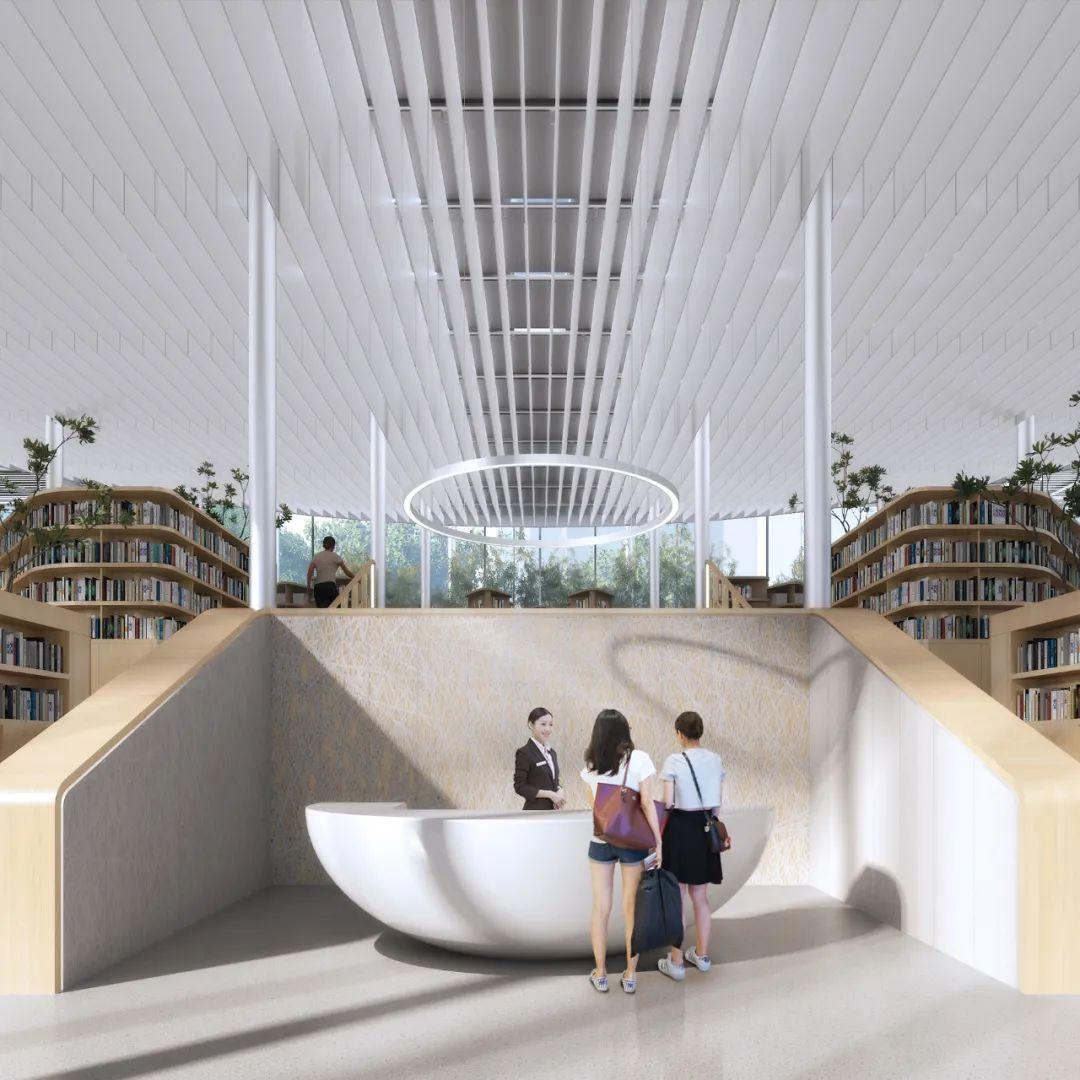

△空间的中轴线

首层设有咖啡吧台和儿童阅读区,增加了图书馆的服务人群的广度。

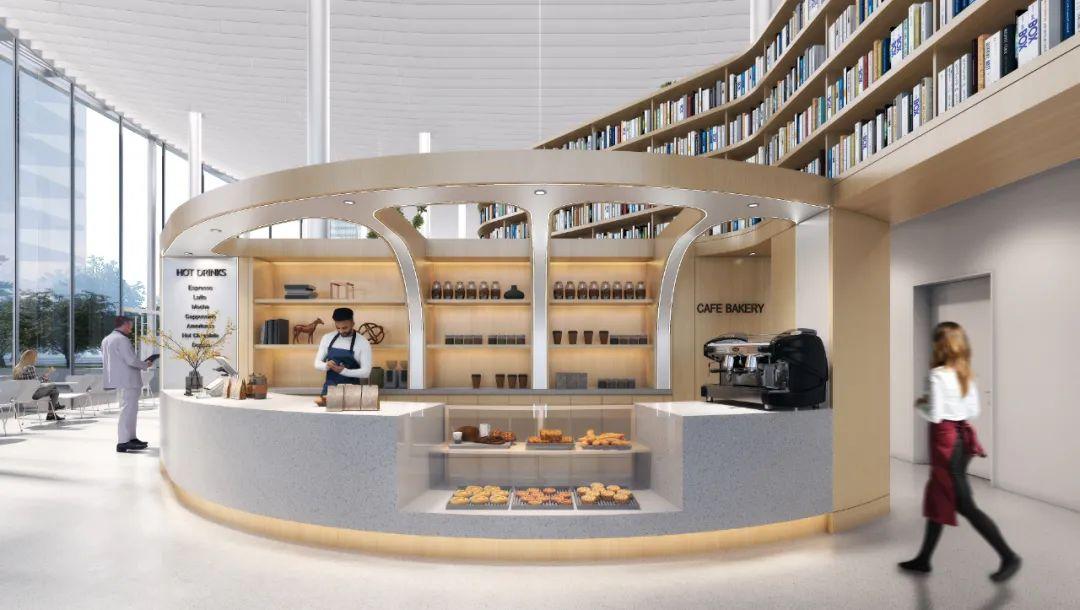

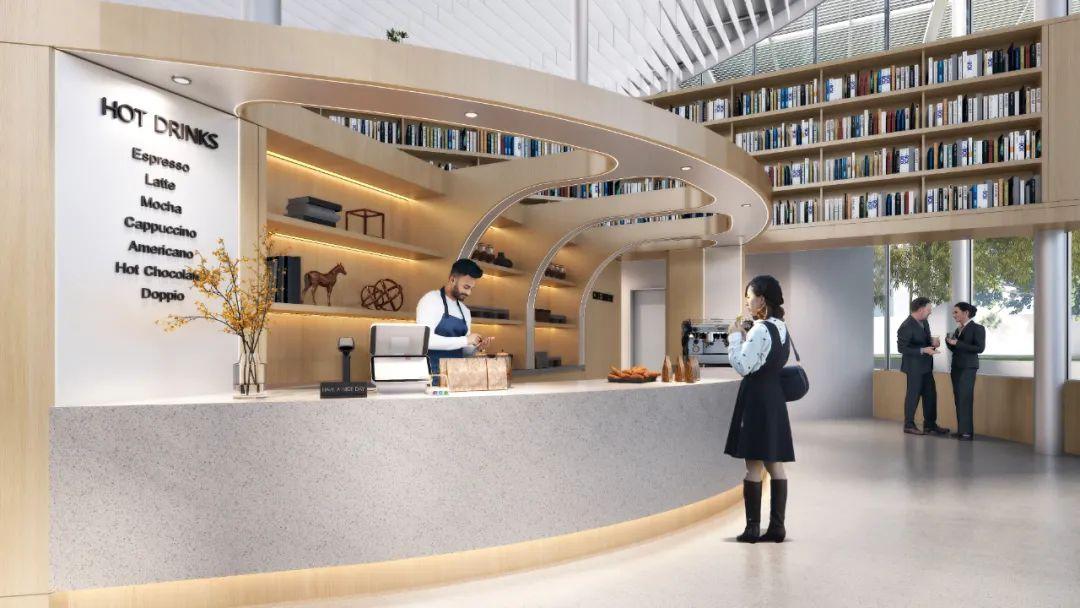

△咖啡吧台

△儿童阅读区

作为空间主体的三个阶梯状阅读平台,由一部大台阶连接,形成导向清晰的空间递进。在云幔天花的庇护下,形成了开放感与层次感并置的空间体验。

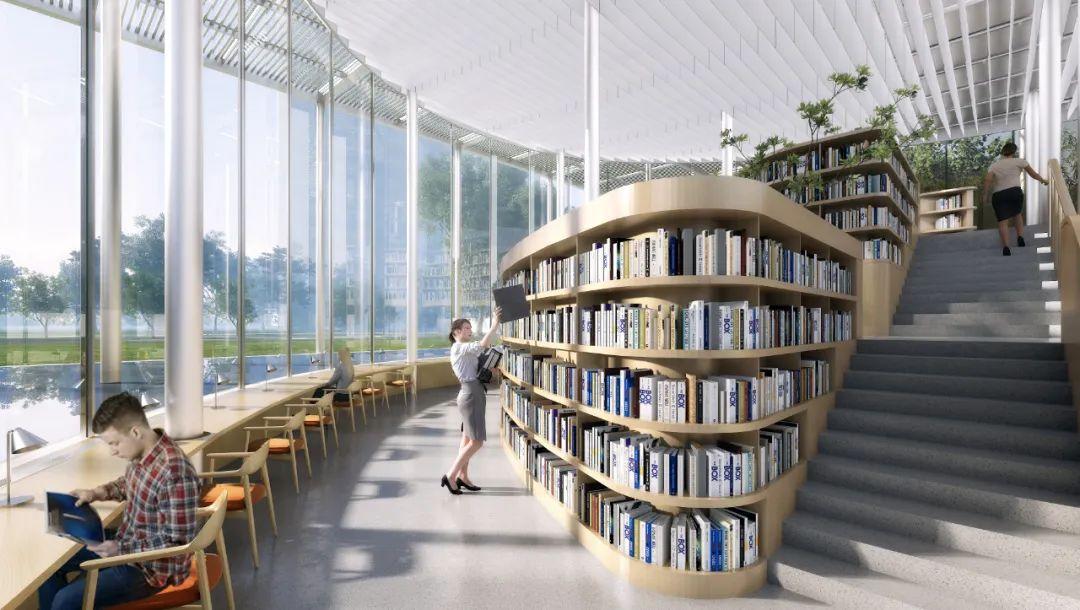

△逐步抬高的三个阅读平台

△首层阅读空间

△中间层阅读空间

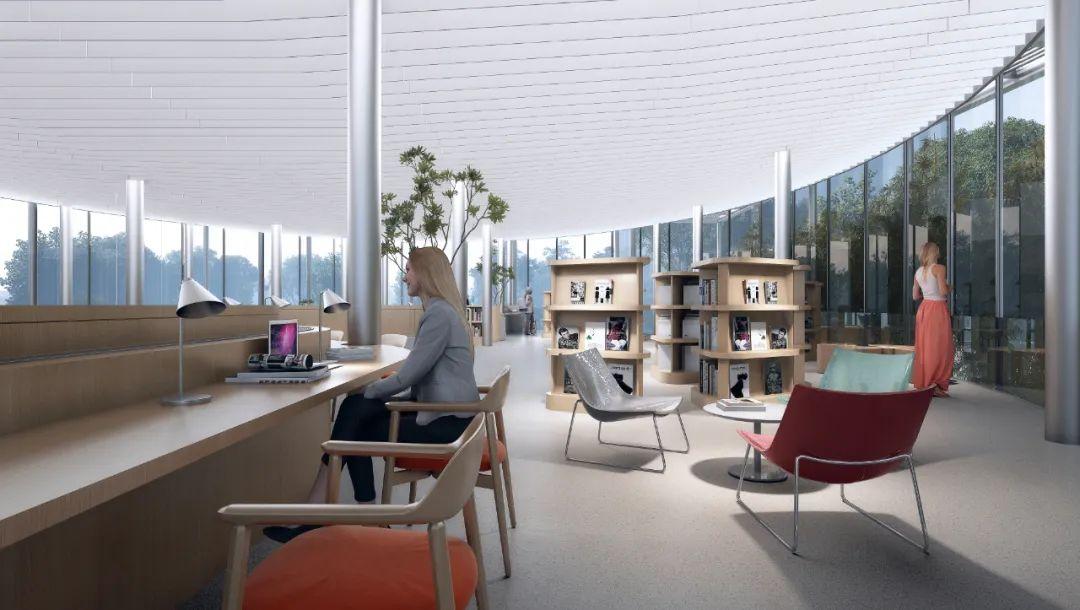

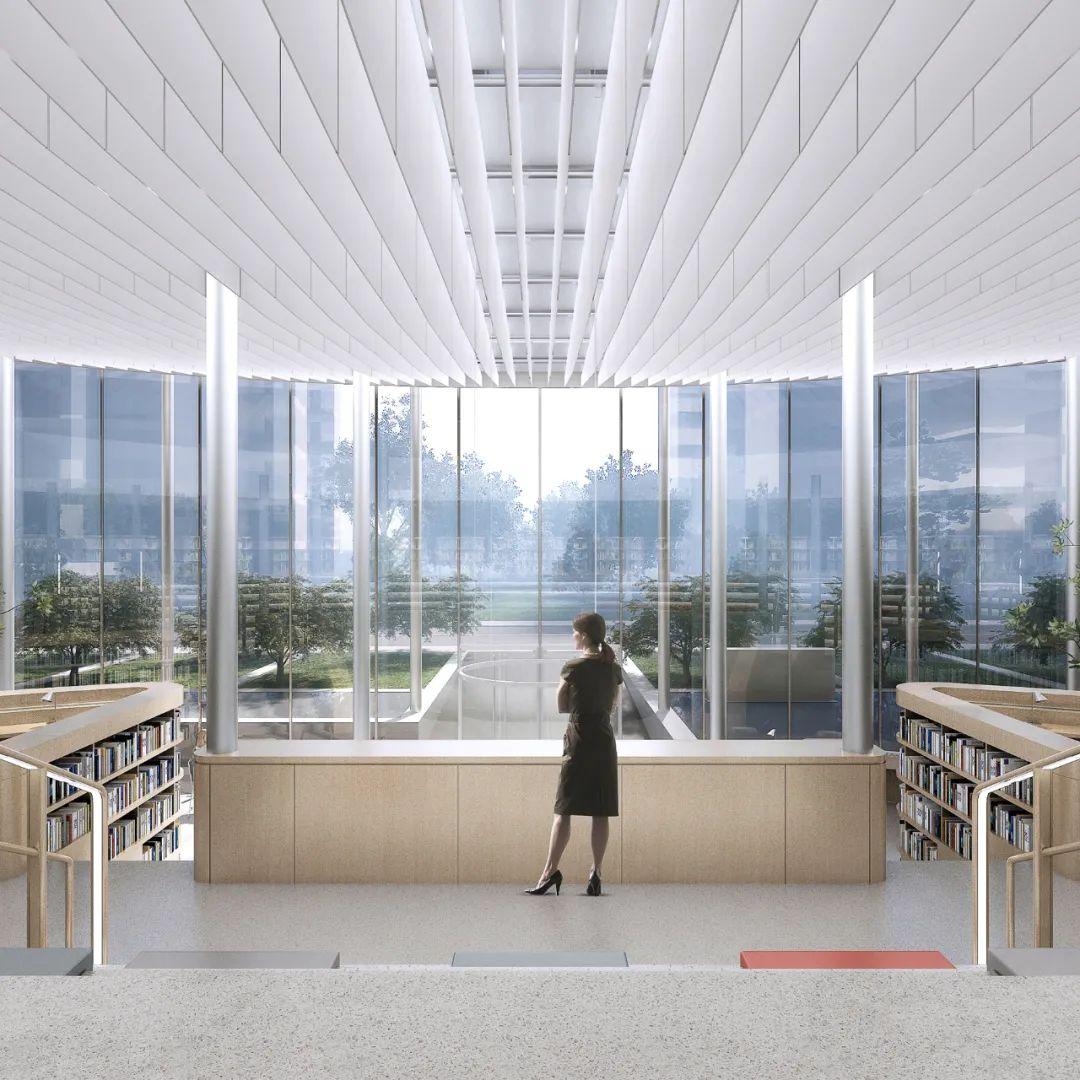

△顶层阅读空间

05 整合式设计:模数下的精密整合

建筑的平面布局基于一套5.4m x 5.4m的网格体系,由此生成建筑的柱网、屋顶遮阳构架、玻璃幕墙的类椭圆形外轮廓与玻璃分格、室内空间布局以及天花和地面的分格。严谨的几何框架将浪漫化的视觉意向转化为可建造的生产逻辑,实现感性与理性的整合,这也是UUA一贯坚持的设计原则。

△几何模数控制下的建筑平面

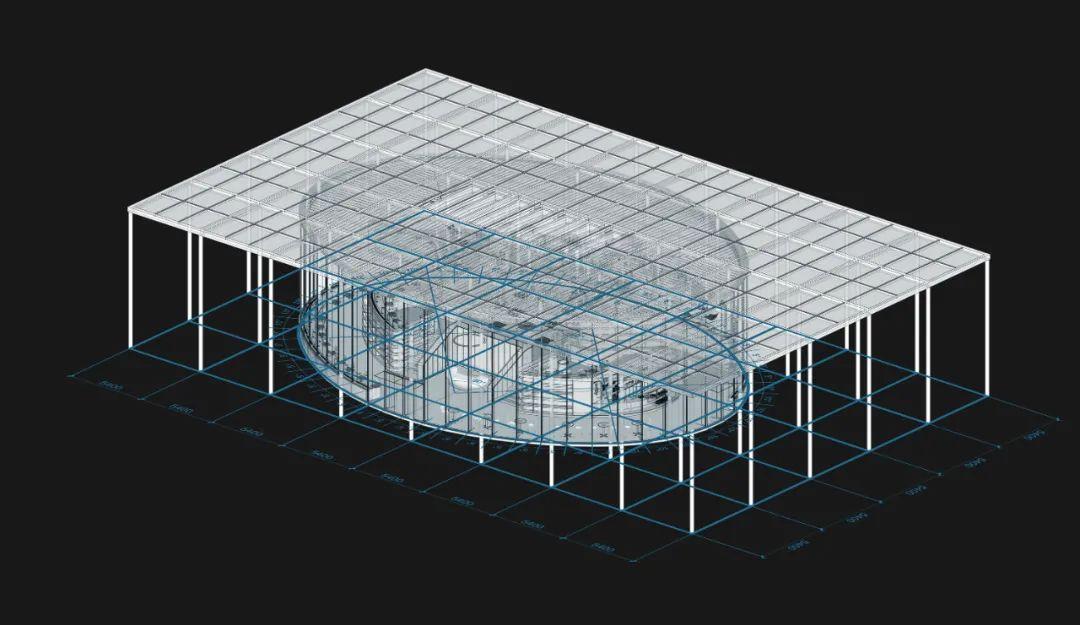

△几何模数控制下的建筑形体

06 结语

破圈,环境友好的文化庇护场所 从设计意图上讲,云幔书屋打破了传统图书馆封闭的知识壁垒形象,追求建筑外围护结构的透明性与无物感,在满足物理舒适性的前提下,将室内场景曝露于环境之中,营造在自然中阅读的轻松与趣味。

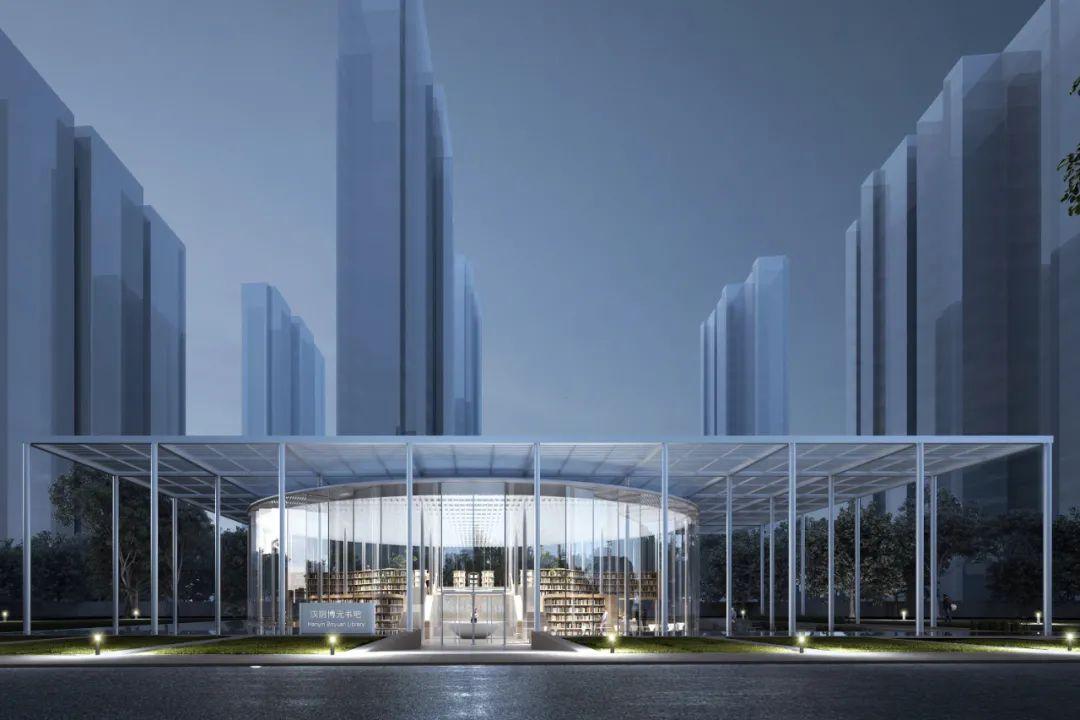

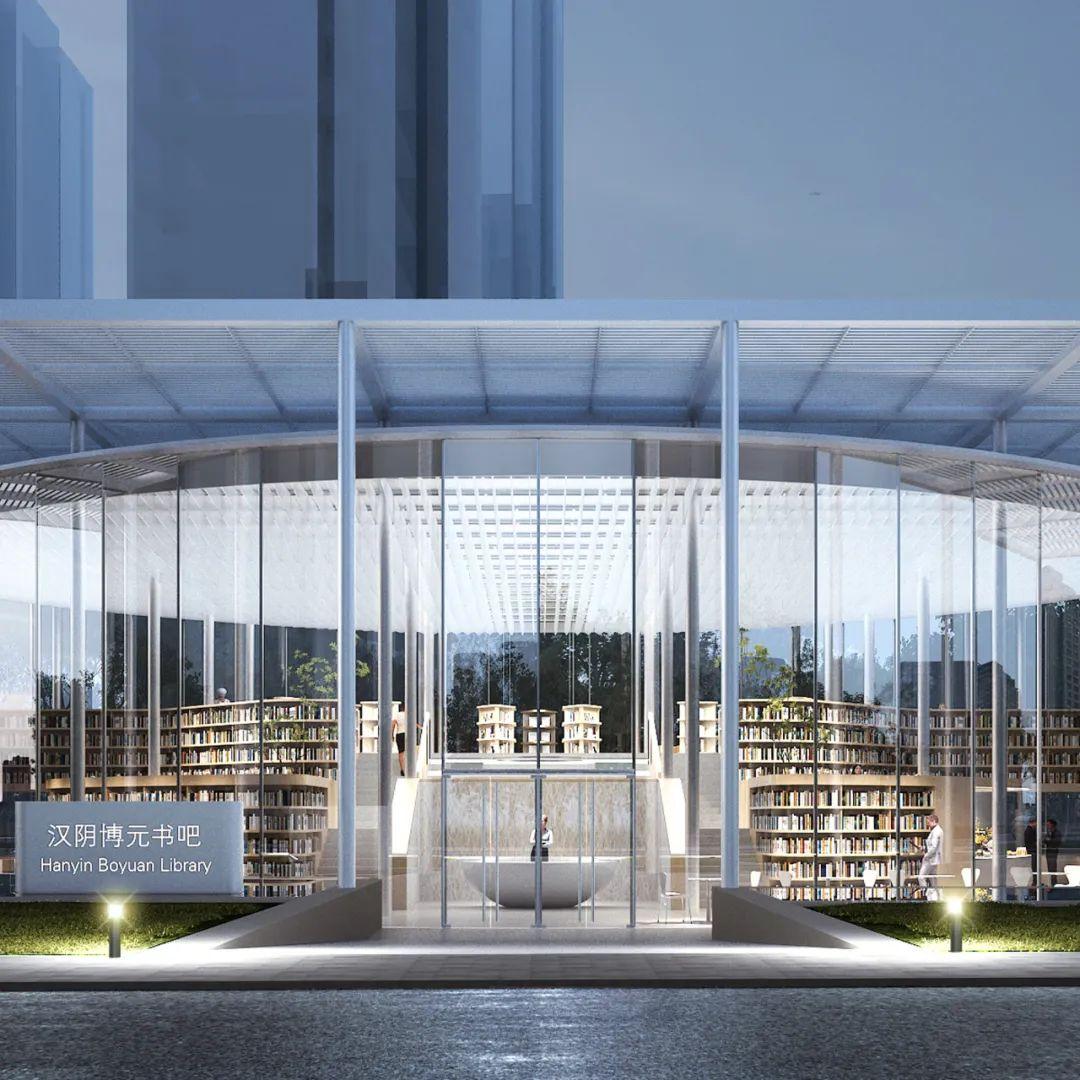

△建筑夜景展现出的透明性

从建筑建造层面上讲,UUA基于工业化的预制建造逻辑,关注技术路径与材料特性对于设计概念的助力,达成技为艺所用。

△ 一种透明、轻盈、外向、自然的建筑语言

云幔书屋以一种透明、轻盈、外向、自然的建筑语言,创造出一种全新的文化建筑体验。对于如何表达公共建筑的“公共性”,也是一次有意义的探讨与实践。

07 技术图纸

△纵剖面

△横剖面

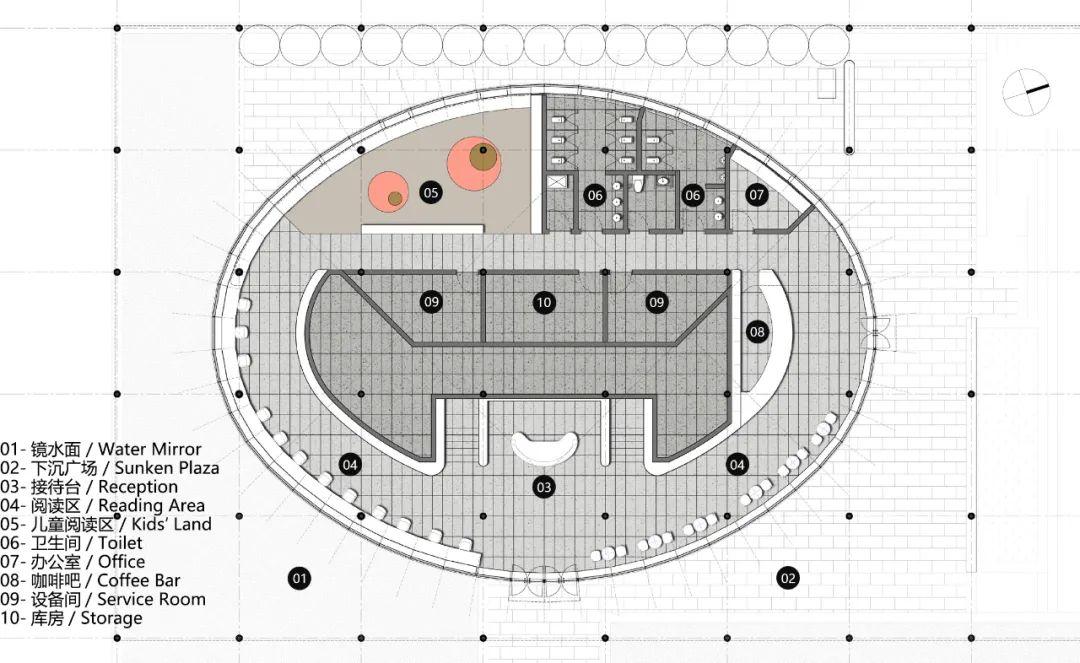

△首层平面

△顶层平面

08 动画视频

△方案动画©UUA

 项目信息

项目地点:安康 . 陕西

项目规模:1,000㎡

建筑设计+室内设计:UUA建筑师事务所

主持合伙人:李泳征,李其郅

项目团队:贺文博(项目建筑师),邓亮,赵胜利(项目室内设计师),方泓博,吕延锋

项目业主:安康博元

设计日期:2020.11-2021.12

施工日期:2022春
