优雅的变奏·南通植物园温室 / 简和工作室

简和建筑 简和建筑

作者:GEN简和工作室

好的植物园能为我们提供全面了解当地植物的窗口,在不同的季节它还是一处绝佳的赏景之处,成为代表城市的一张名片。

项目背景

南通植物园位于狼山风景区内,温室是植物园的核心景观名片和游览节点,承载着地域植物和特色植物的收集展示、游览互动、科普教育等功能。

调整大小 区位分析.jpg

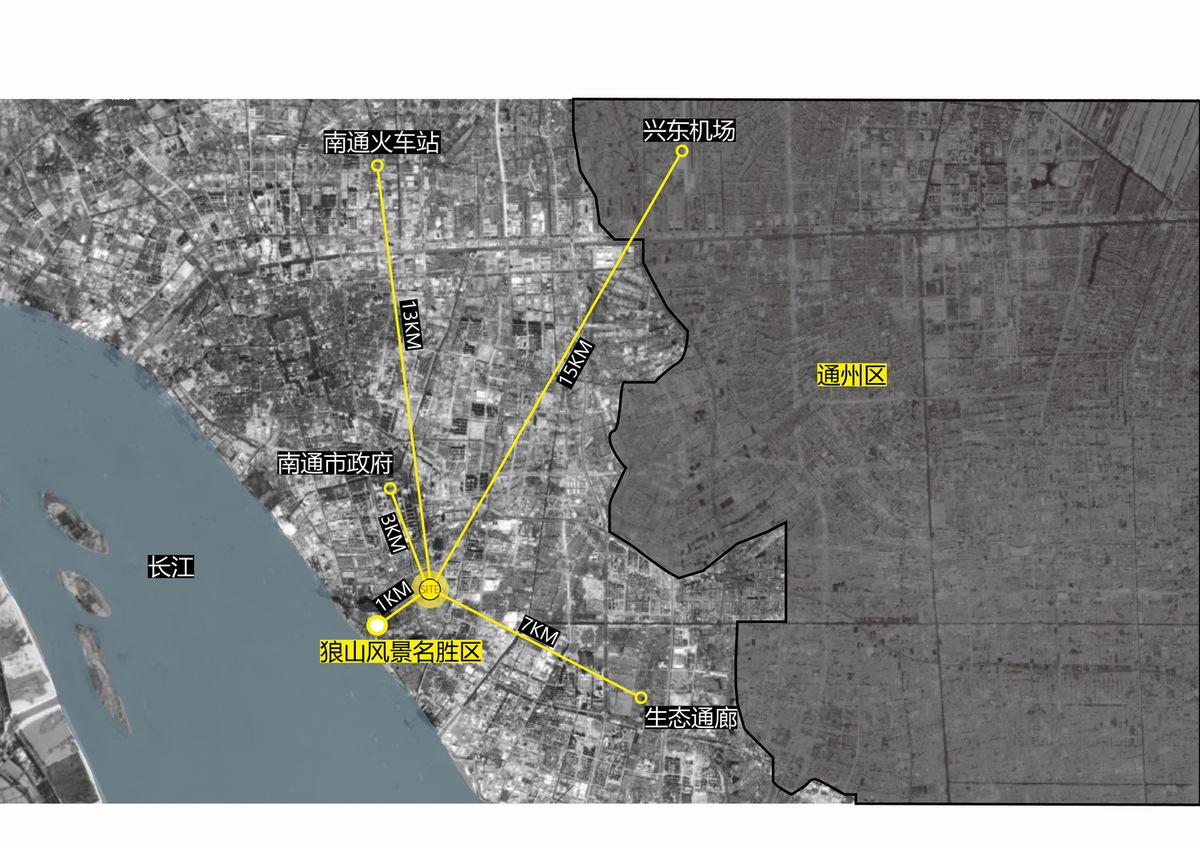

△ 区位分析

国外建设温室的历史悠久,现存最早的铸铁玻璃温室——巴黎植物园,始建于1626年。我国温室起步较晚,进入21世纪后,以中科院华南植物园温室为代表的一大批大型展览温室,随着各地植物园的建设应运而生。近年来,主题温室逐渐成为“微度假”空间,商业、办公空间的跨界新宠。


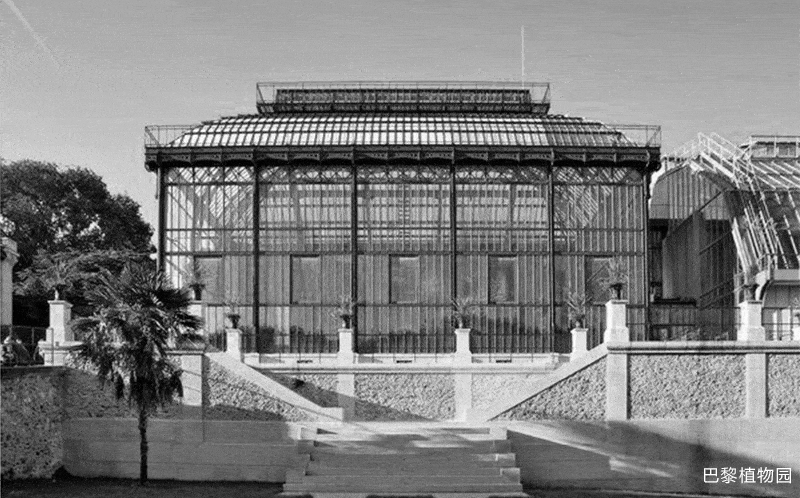

△ 展览温室发展历史

项目难点

作为植物园中最瞩目的建筑,造型上需具有一定的昭示性。同时建筑要满足科普展示的需求以及植物生长对物理空间高度、温度、湿度的需求。如何在满足结构和空间合理性的基础上,同时满足人们对审美的追求,打造不一样的观赏体验,成为设计团队重点关注的问题,并希望通过设计反映出南通特有的城市气质,绘制出“江海联动,千帆竞发”的生态蓝图。

调整大小 01.jpg

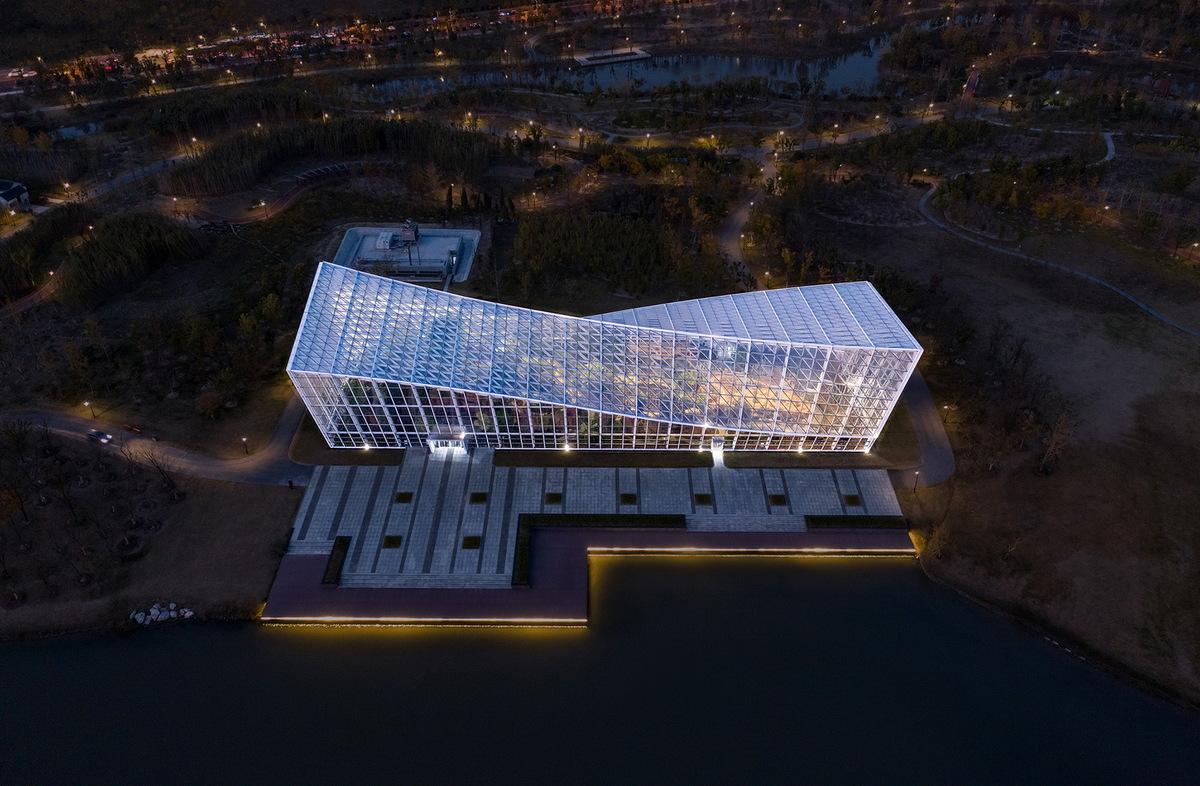

△ 鸟瞰图

设计概念

狼山风景区坐落于长江边,唐代高僧鉴真第三次东渡日本曾在狼山停留避风。简和建筑以“轻舟”为设计切入点,建筑造型中间低,两头高,在中间划出一道完美的弧线,恰似一叶扁舟;“渔网”般的表皮,将结构框架编织在一起,近看让人联想到渔翁的“斗笠”和张开的“渔网”,远观结构消隐了,只看到鱼鳞般的表皮在水面的倒影下闪闪发光。

调整大小 造型简图.jpg

△ 造型简图

场地与造型

温室坐落于植物园东北角,南面是人工湖和迎宾广场。建筑周边低矮空旷,与湖面的对话关系是场地设计主要考虑的展示面,建筑平行于湖面展开,与水面中心呈对称关系。亲水广场是温室的第一站,经常有大巴车带着游客在广场上下落客,驻足打卡。温室配套的能源中心以半地下的形式隐藏于温室北侧的景观绿化中。


△ 生成分析图

温室面积只有3200平方米,规模较小。然而与常规单个温室只摆放一个气候区植物不同的是,本温室需要同时容纳热带雨林区、鲜花展示区、沙生、多肉植物展示区。如果进一步划分空间则每个馆面积过小,在同一个空间则难以同时满足不同植物对湿度的要求。

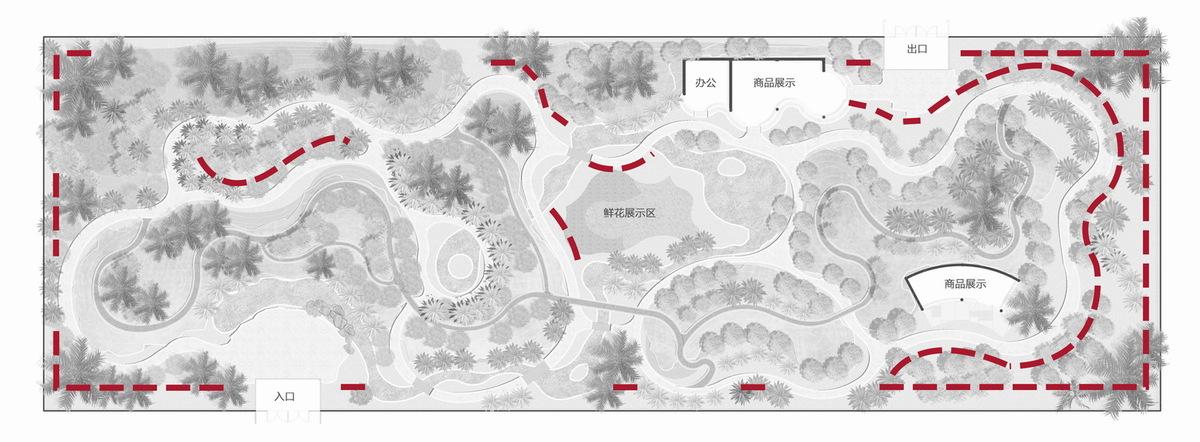

△ 平面分区图

为回应以上问题,设计团队采用 “马鞍”型屋顶,两端高起的是气候差异较大的雨林区和沙生植物区,中间较矮的部分是作为过渡的四季花卉区。通过屋顶的变化,减少不同湿度空气的流动,起到隐性的“屏障”作用。


△ 气候分区图

建筑屋顶最低点高度为3米,屋脊中线高度16米,最高点20米,在这个高度区间内,既能满足大部分植物的生长空间,也不会因为屋面太高造成暖空气聚集,能源浪费。

调整大小 02.jpg

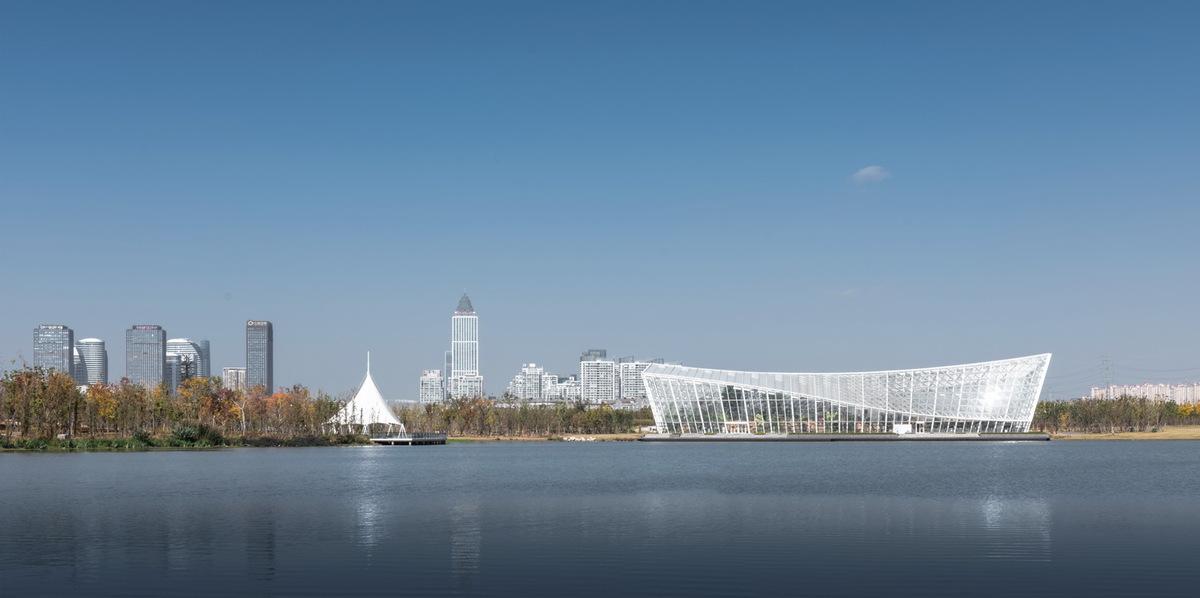

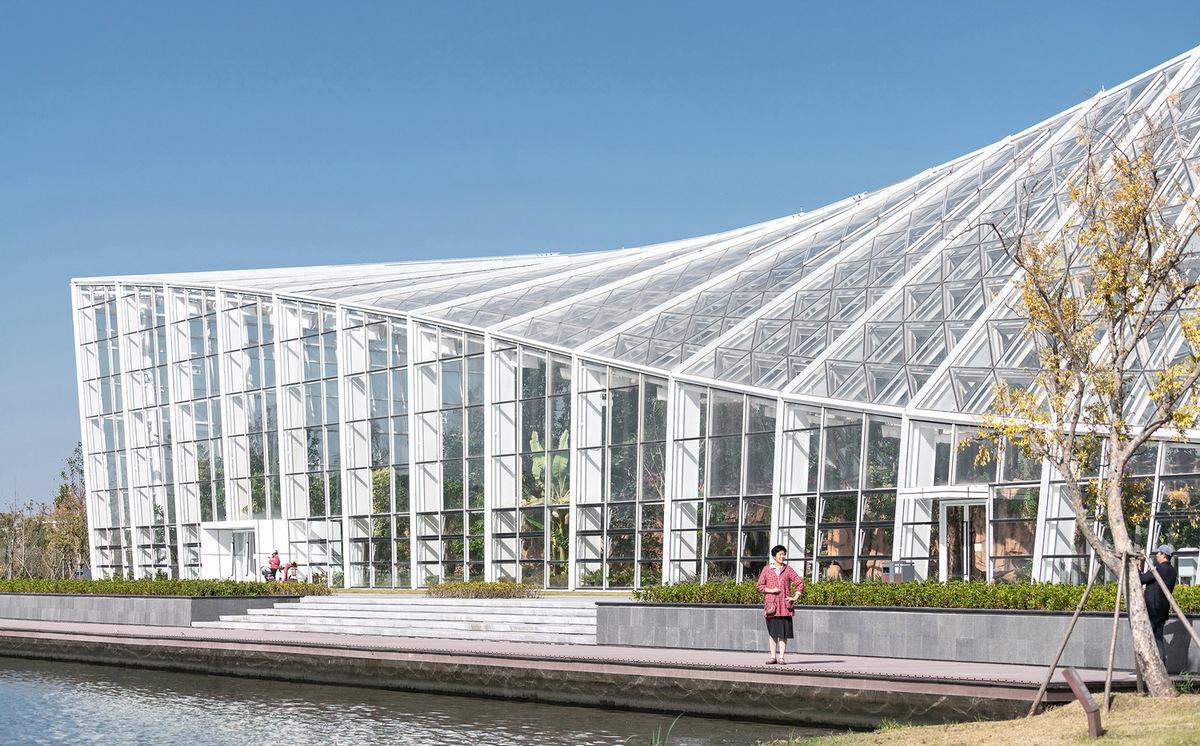

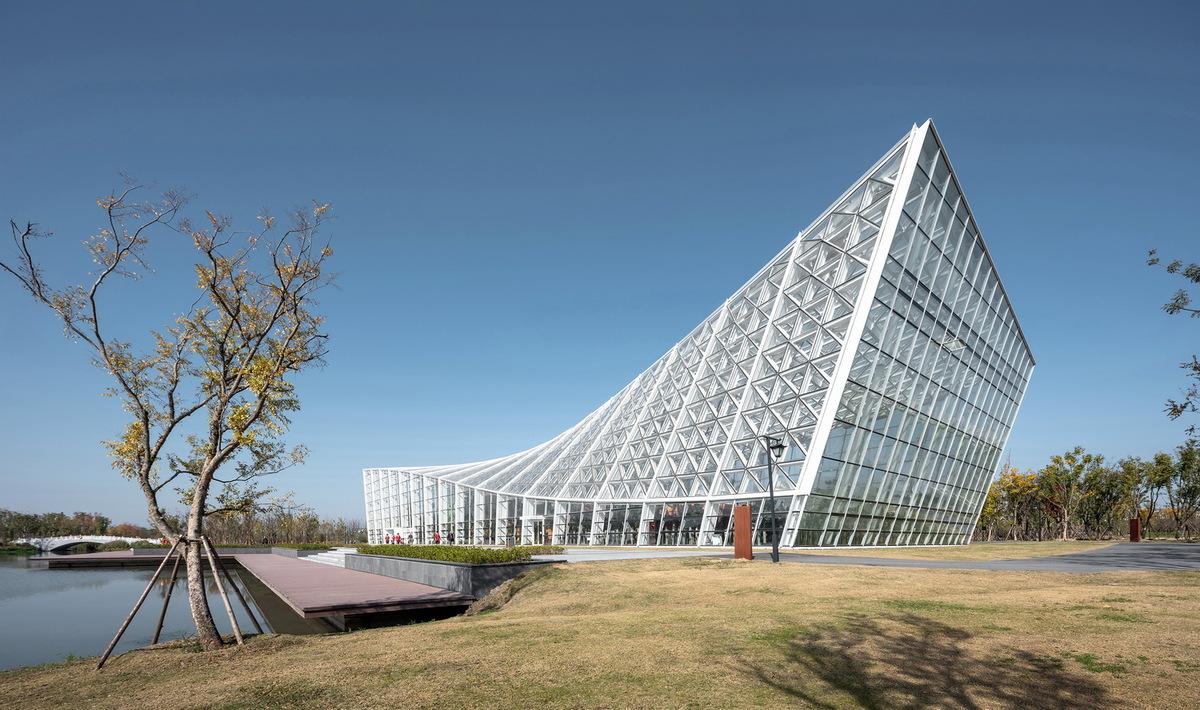

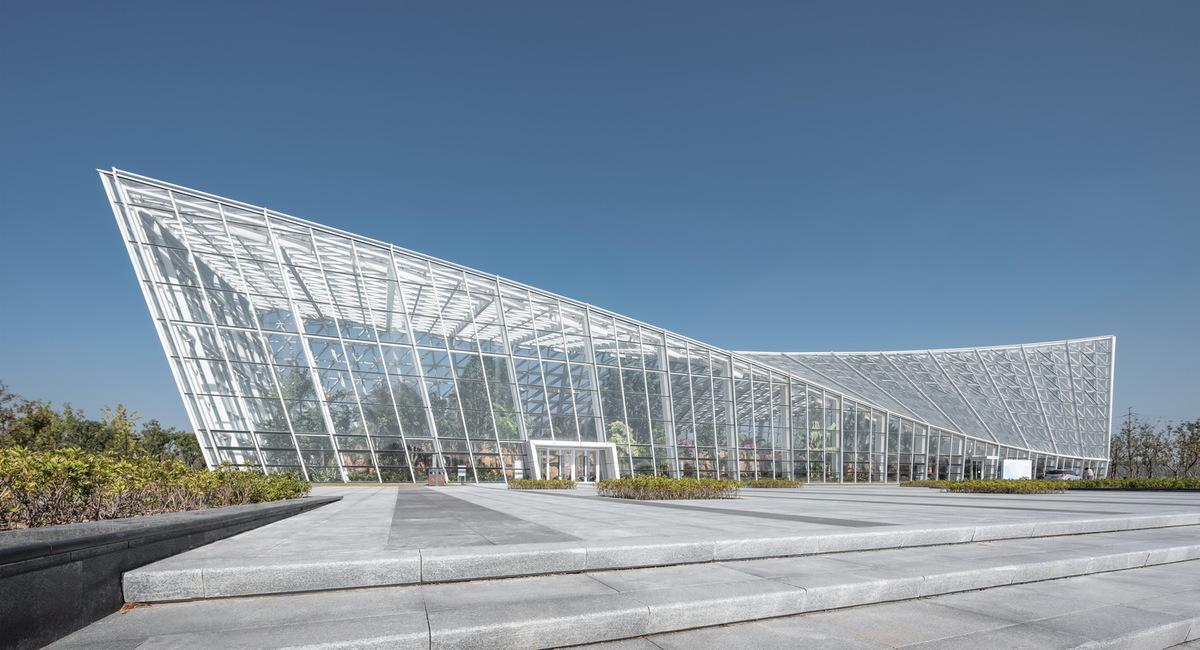

△ 实景图

屋脊线是一段正圆弧,沿四边形对角线的方向展开。在内部空间的设计上,建筑师采用 “螺旋线“主题创造 “螺旋变化”的空间体验——屋顶沿着屋脊线发生“扭转”,逐渐从屋面过渡到立面,空间的维度被这种扭转打破,正如生命从简到繁不断生长的过程。

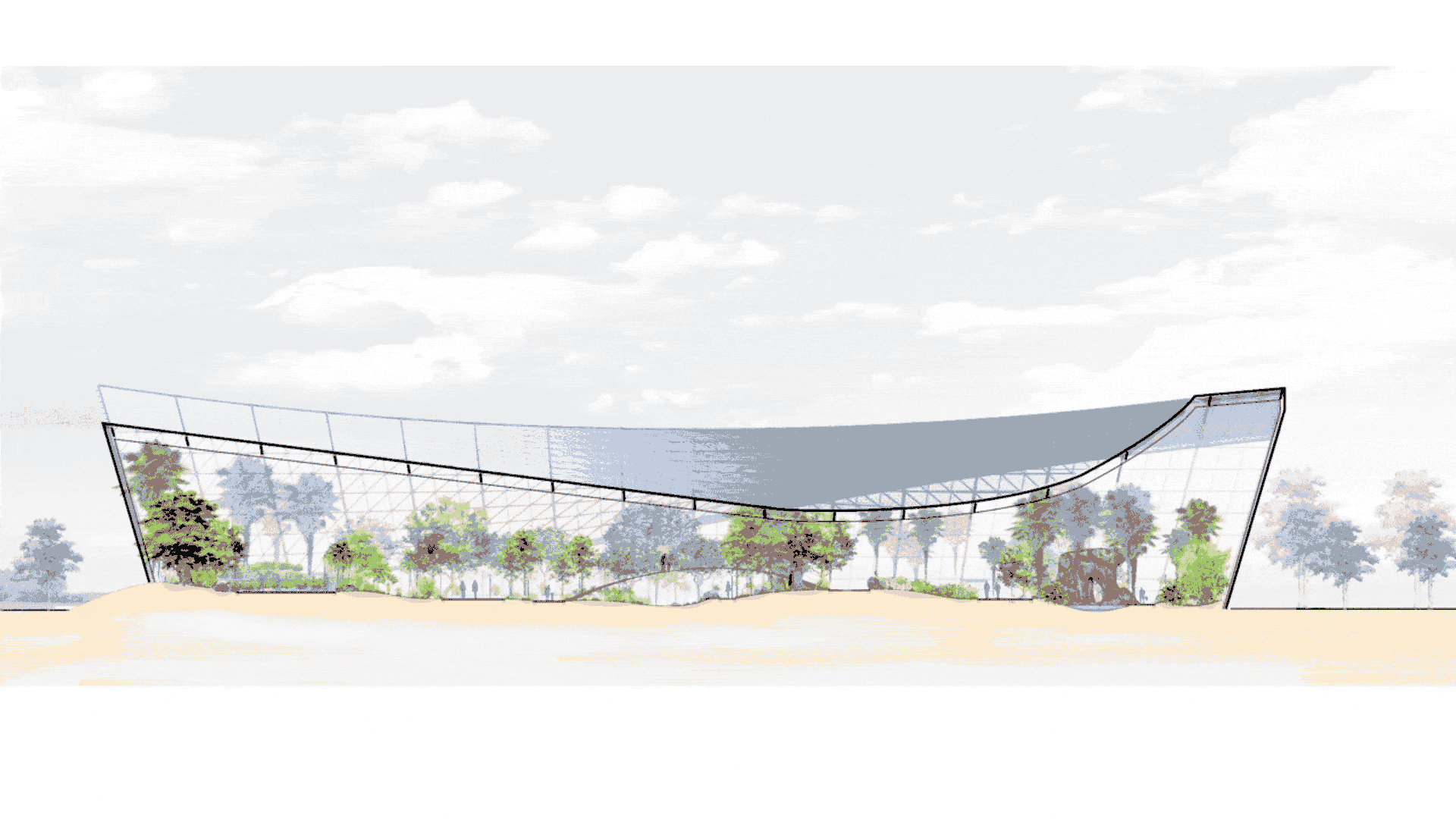

△ 螺旋线生物-建筑剖面的扭转线条

流线与空间

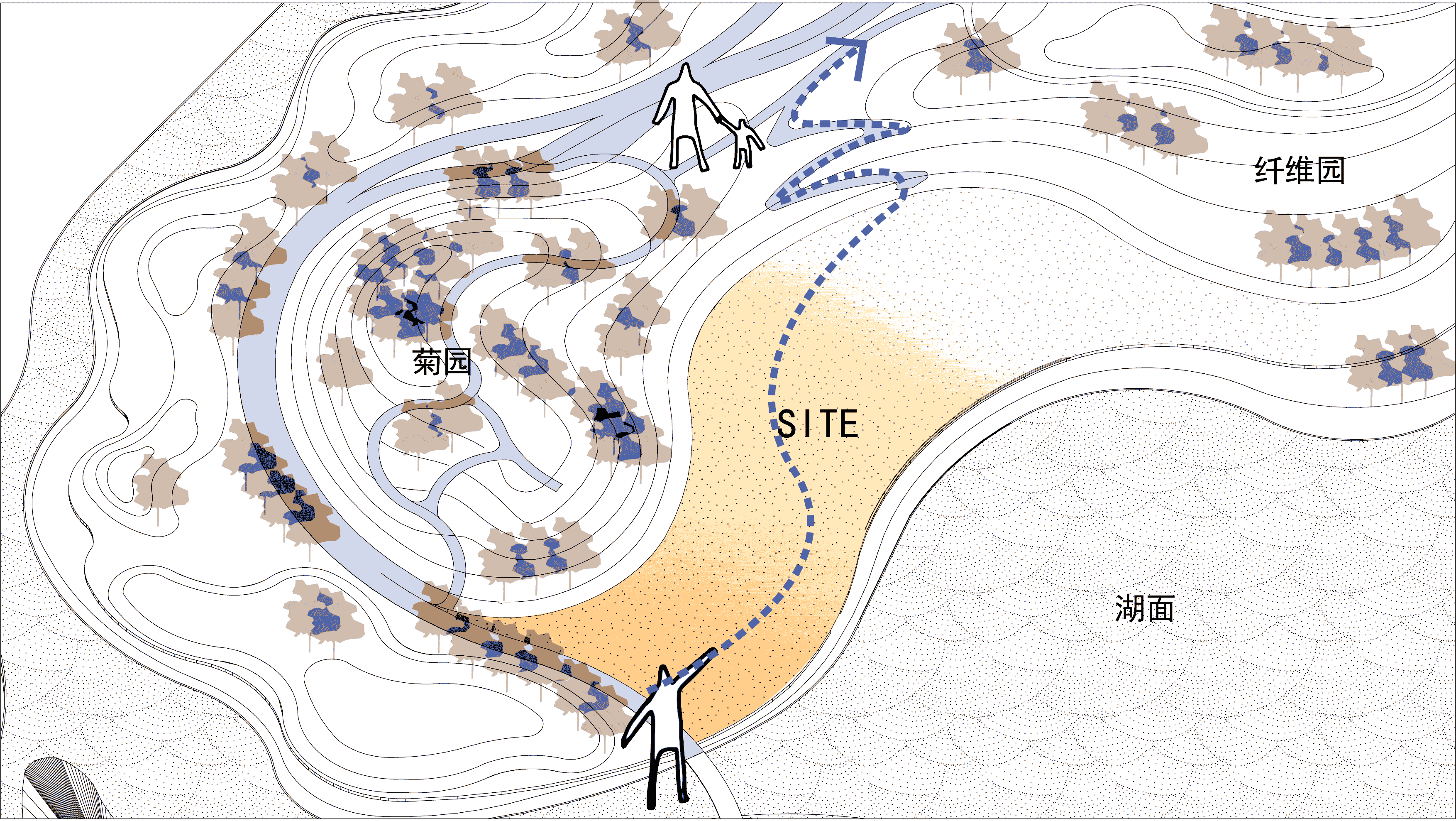

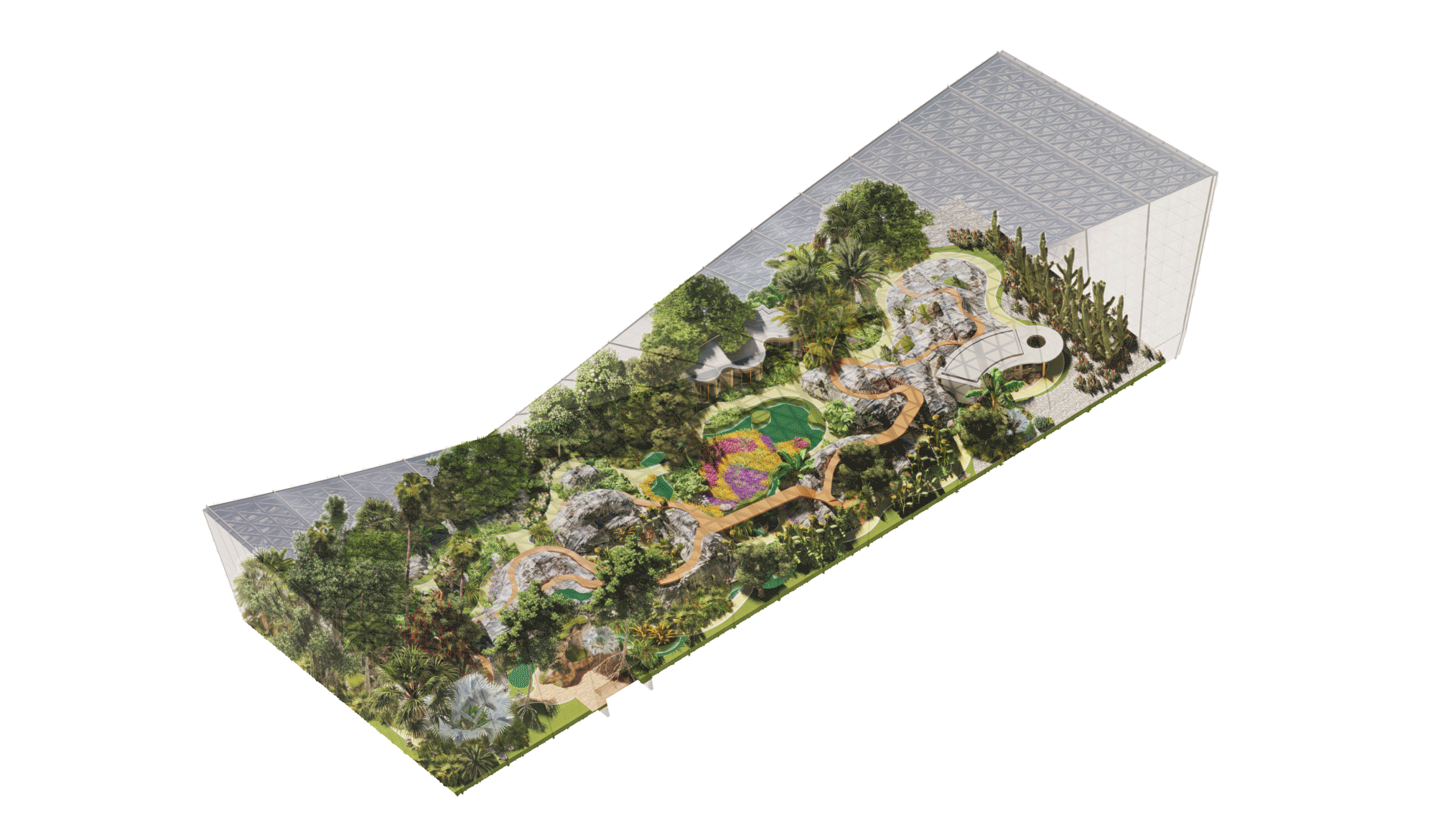

室内流线借 “峰回路转”的造园手法,通过人造山体打造室内地形。地面的主园路和二层的次园路立体贯通,空间张弛有度,丰富了游览空间,延长了游览路径,打造丰富多维的观赏体验。

调整大小 景观分析图.jpg

△ 景观分析图

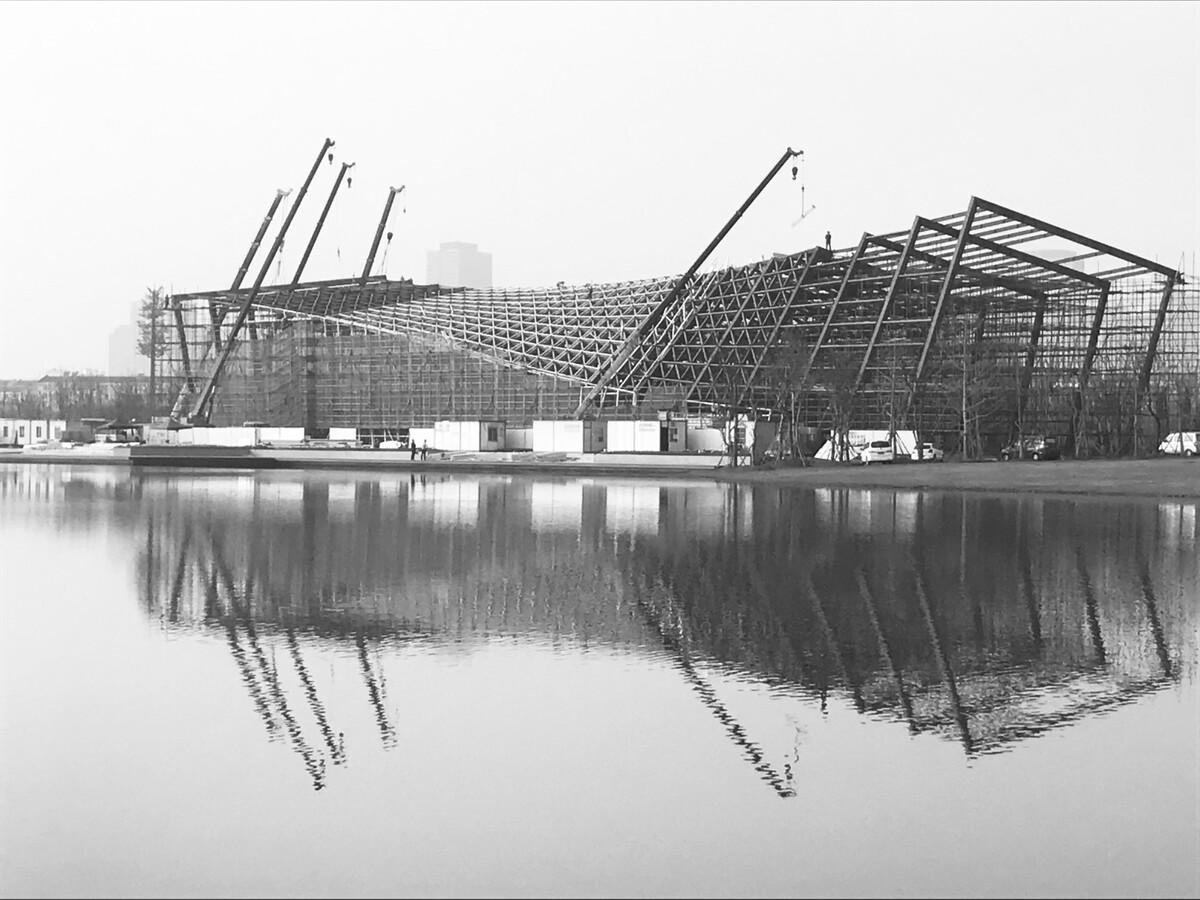

建筑整体为门式框架结构。由南北跨度30米,东西向间距6米的17品框架扭转形成3200㎡的无柱空间,保证视线最大程度的开放性。在三维扭转面上,幕墙龙骨“嵌入”到结构框架龙骨中,形成“合力”共同承受自重及其他荷载。

调整大小 03.jpg

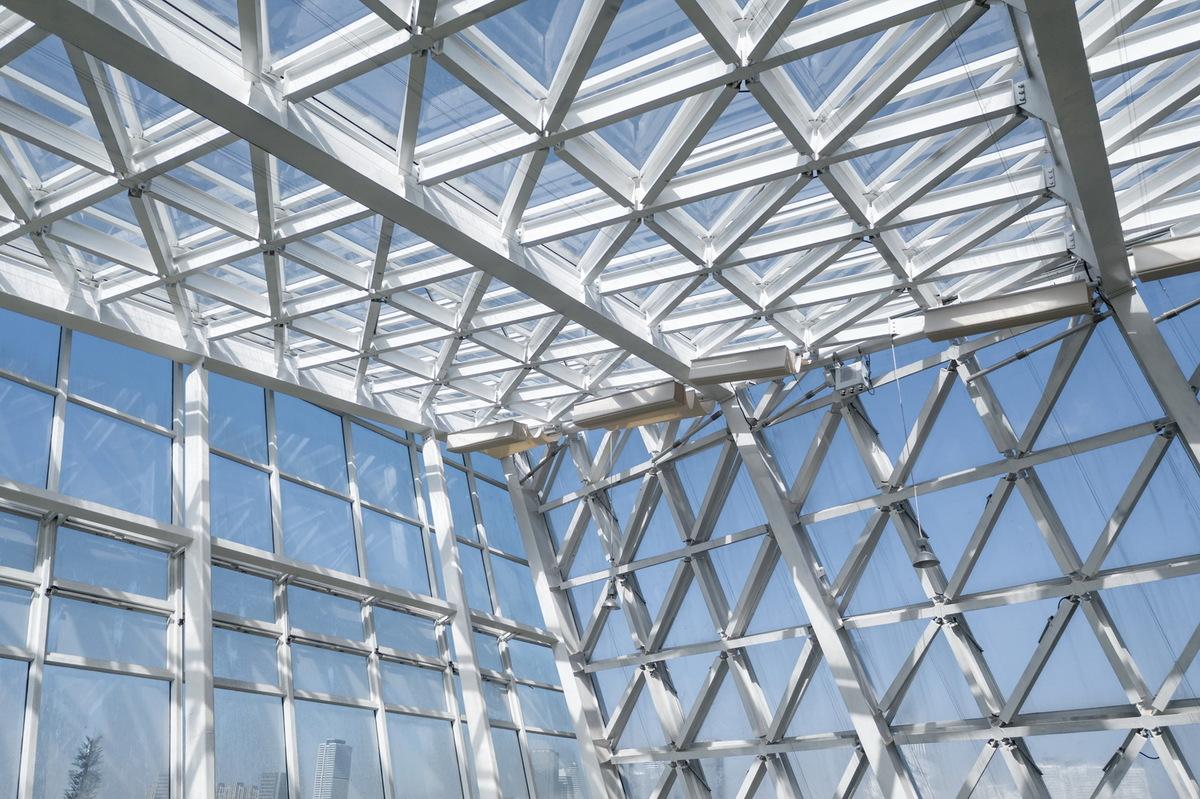

这种方式既有利于结构计算,又减少了主次龙骨之间的层次,使结构更轻盈,室内外视线更通透。山墙面两个倾斜面是“反重力”的,张开的造型强化了视觉的“延伸感”,有利于打造“轻盈”的感受。

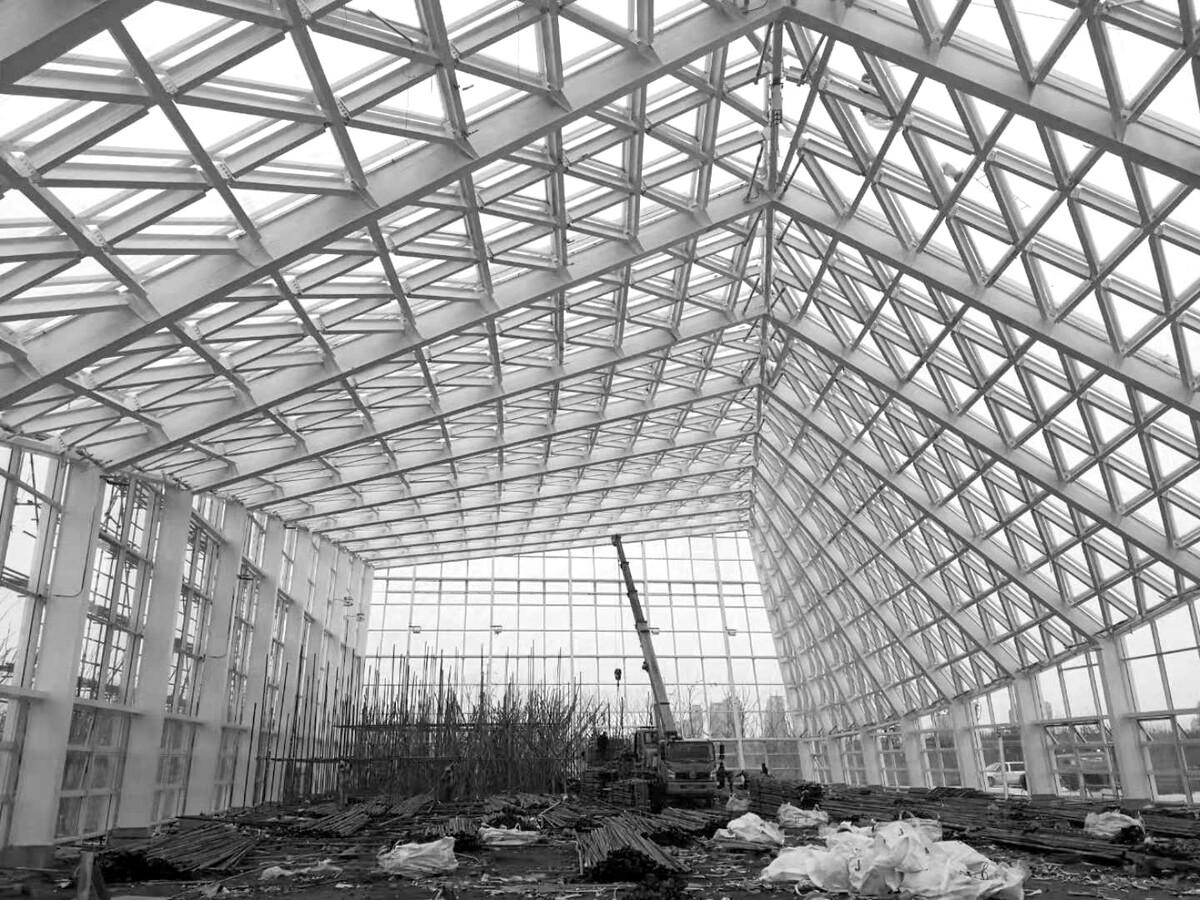

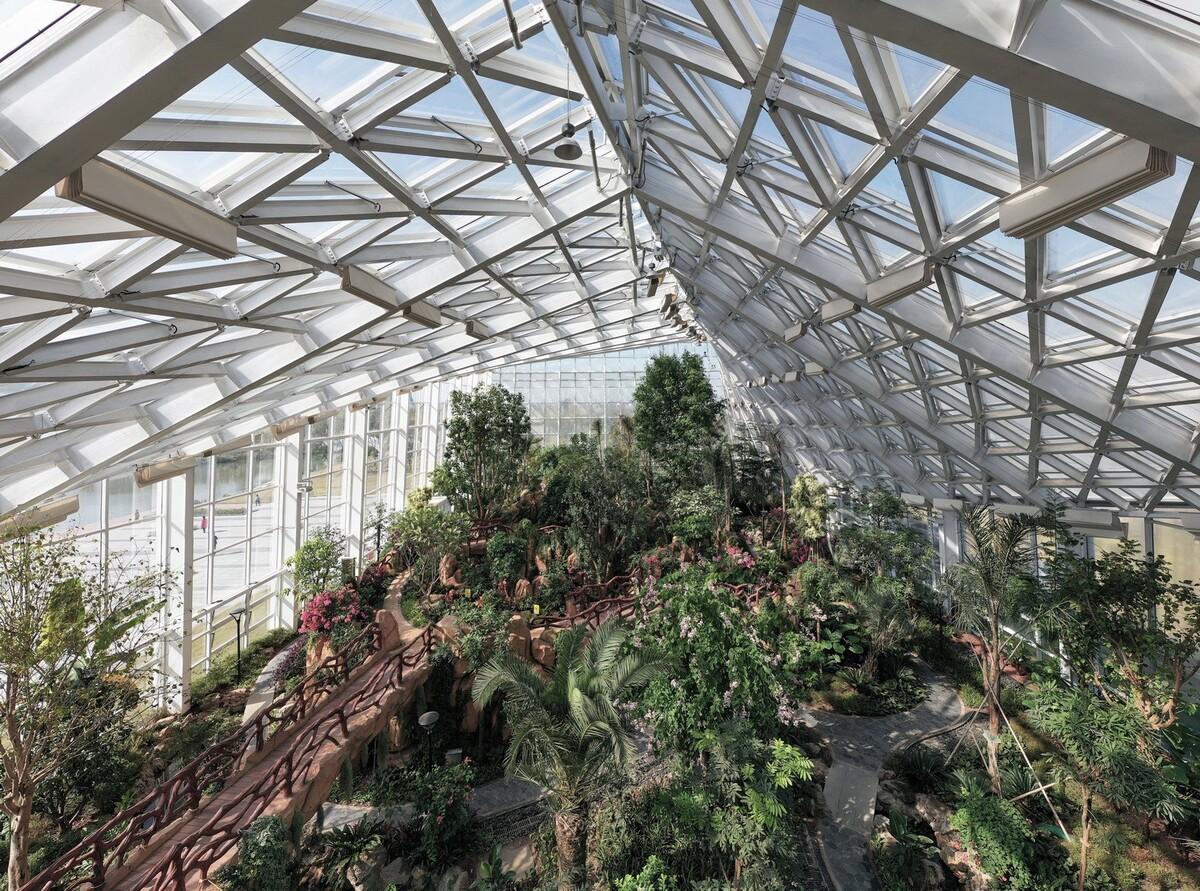

△室内效果

调整大小 07.jpg

工程化思维优化幕墙设计

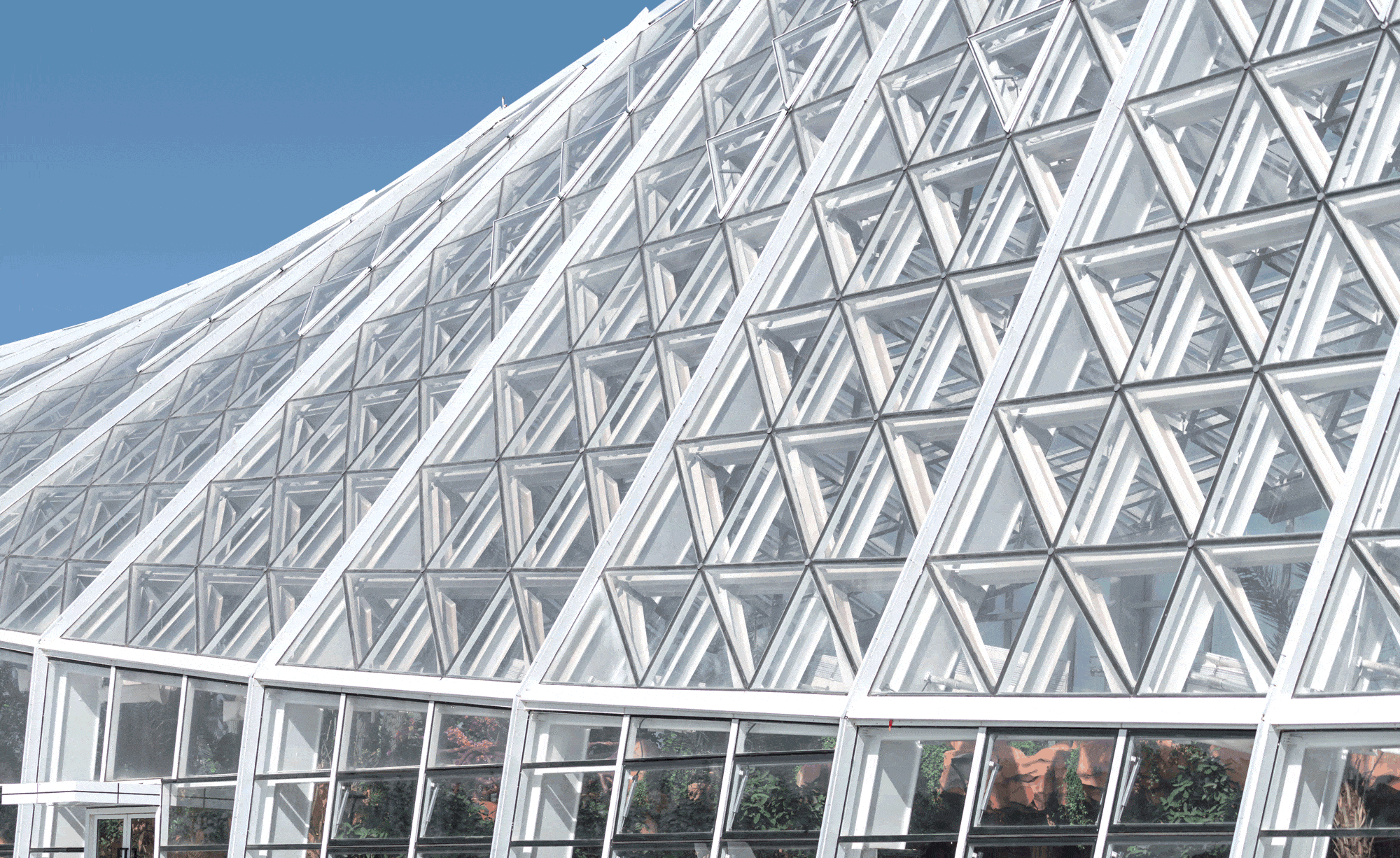

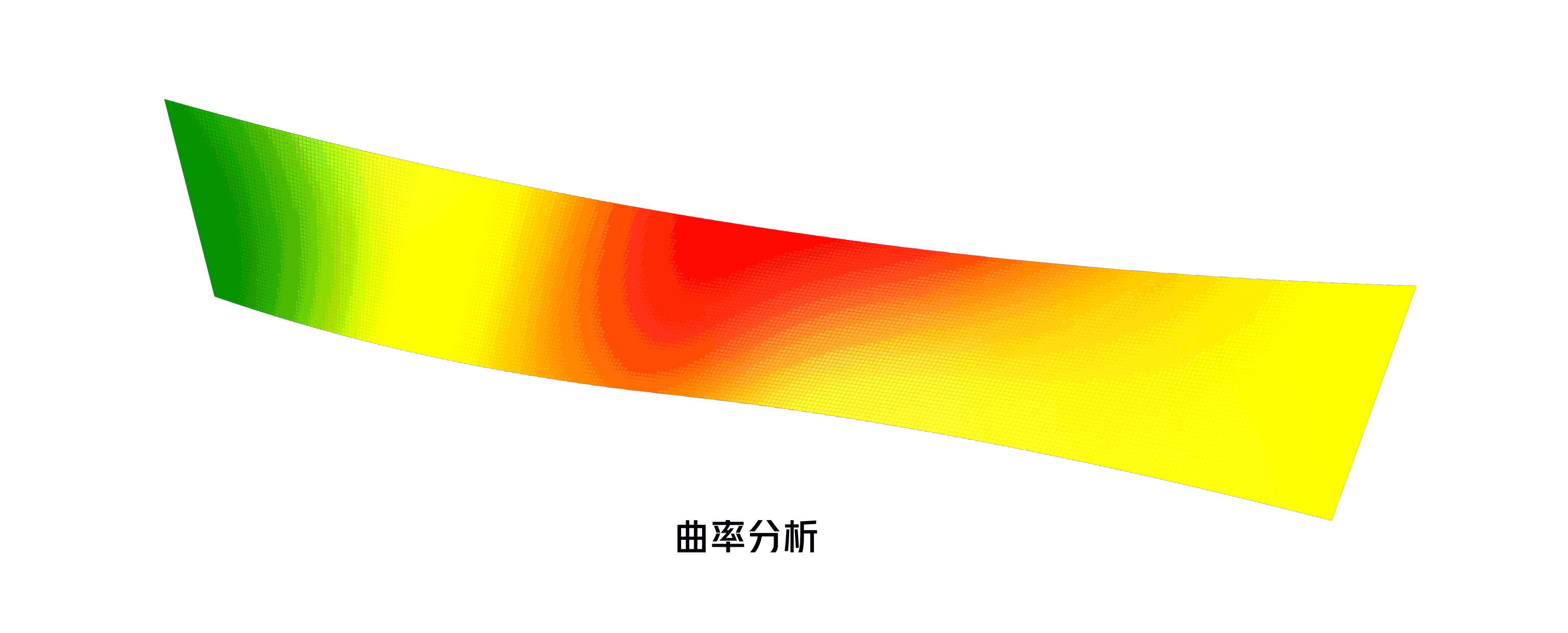

植物园温室中采用透光率很高的双片超白夹胶玻璃,尽可能减少对阳光的过滤。首先通过对三维扭转面曲率的分析,考虑到玻璃自爆和替换的可能性,选择用三角面平板玻璃拟合的方式实现玻璃扭转效果。

调整大小 幕墙体系爆炸图.jpg

△ 幕墙体系图

在玻璃划分的控制上,最初的想法是沿形体长边为法线,均分短边,用近似等边三角形划分玻璃。这种方式的好处是玻璃切割简单,块面较美观,缺点是玻璃面积会差异较大,且玻璃划分的逻辑不能遵循幕墙线条的走向,会出现一些被“截断”的小块。


△ 玻璃划分控制

设计团队调整了思路,改为沿立面竖向线条方向为法线分隔玻璃,采用45°近似等腰三角形的方式划分玻璃,尽可能地延续立面原有的幕墙线条,减少了小玻璃的产生,并且大部分玻璃都可以控制在2.5㎡以内,满足规范对顶面玻璃面积的要求,通过标准化的控制减小了施工难度。

调整大小 08.jpg

不同场景下的开窗排烟设计

温室立面开窗的设置,既要满足不同气候模式下通风换气的需求,又要满足消防对排烟面积和开启角度的要求。设计师发现温室最大的问题不是不够热,而是在夏季由于通风不利带来的“过热”。


△ 幕墙窗扇示意图

调整大小 09.jpg

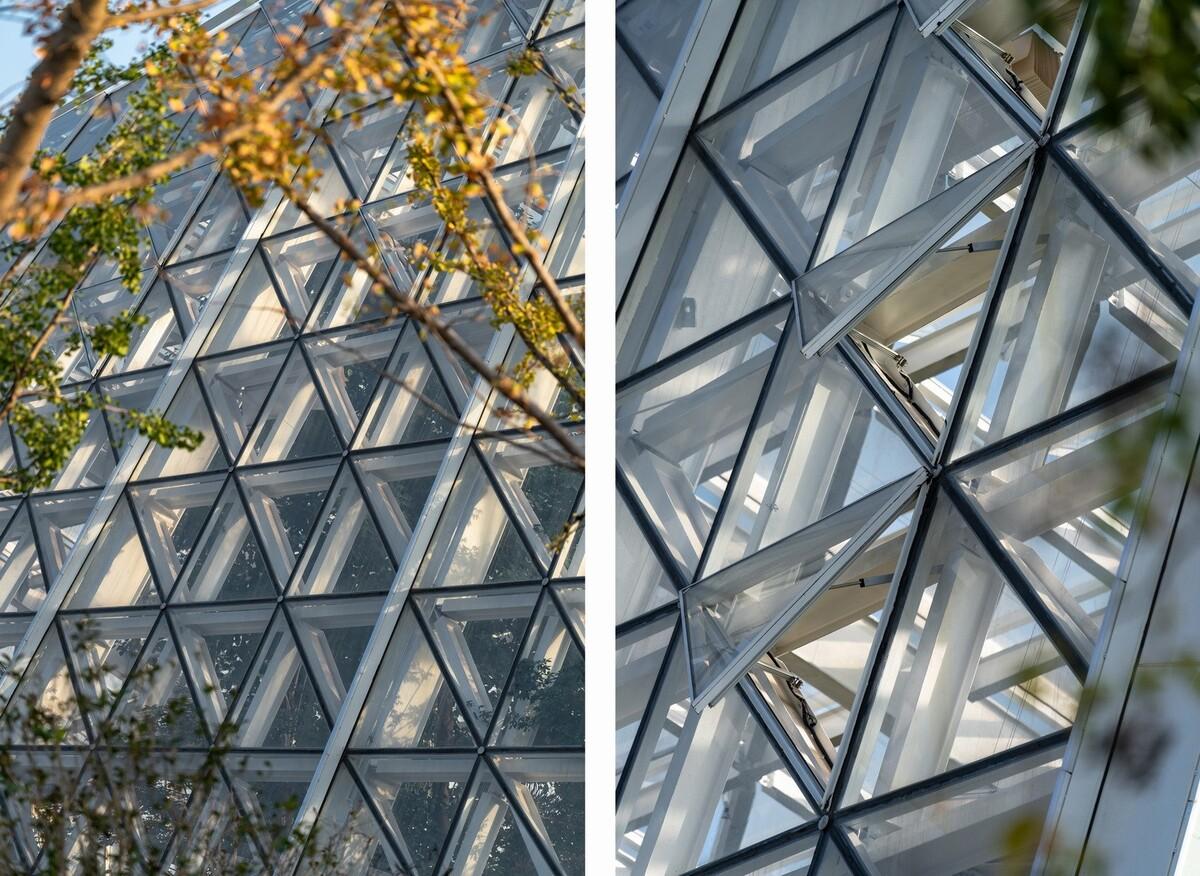

在本项目中,设计师在立面不同位置设置了不同的开启方式来应对:低区立面上的开启扇为平行四边形,采用特殊铰链的上悬窗,主要满足平日进风的要求,空气进入后通过屋顶的开窗产生气压差,空气自然上升送走顶部的热气;山墙倾斜面上长方形窗顺应热空气流动的方向,采用双排下悬的开启方式,使排烟通风效果最大化。顶部的三角玻璃,外开形成韵律感的“鳞片”,在满足功能需求的同时兼具美感。

调整大小 10.jpg

消防与疏散大有文章

温室在设计规范中属于工业建筑范畴,但展览温室在消防上参照公共建筑中的展厅进行设计。为实现室内天幕的纯净效果,一方面不设喷淋和火灾报警系统,而采用消火栓和排烟窗的形式,另一方面,通过与当地消防部门的沟通以及《建筑设计防火规范》中关于展厅防火分区的相关规定,使整个温室属于同一防火分区。


△ 消防与疏散

调整大小 11.jpg

隐藏之处的匠心设计

温室的核心功能是冬季保温。温室后面附属机房楼里的锅炉在冬季提供循环的热水,通过沿立面一圈的散热器形成“保温衣”。这些散热片藏在幕墙内侧的管沟中,被植物遮挡,难以察觉。


除了冬季保温,夏季也需要通过空调系统调节温度,本项目采用舒适度更高的地送风。

调整大小 管沟位置图2.jpg

△ 管沟位置示意图

夏季温室除了要考虑通风,还要考虑遮阳。温室电动遮阳帘的位置正好避让开每跨中间一排开启扇,避免风雨可能带来的损耗。

调整大小 12.jpg

细节设计实现整体美观度

温室立面采用竖明横隐玻璃幕墙系统,屋面的扭转面采用隐框式幕墙系统。由于规范不允许设置全隐框幕墙,幕墙设计时候在六块玻璃交汇的点上设置了直径仅100mm的银色扣盖,这样既满足了规范的要求,视觉上给人全隐框幕墙的感觉,又可以通过扣盖减少6块玻璃交接的时候带来的施工误差。


△ 仿隐框式幕墙

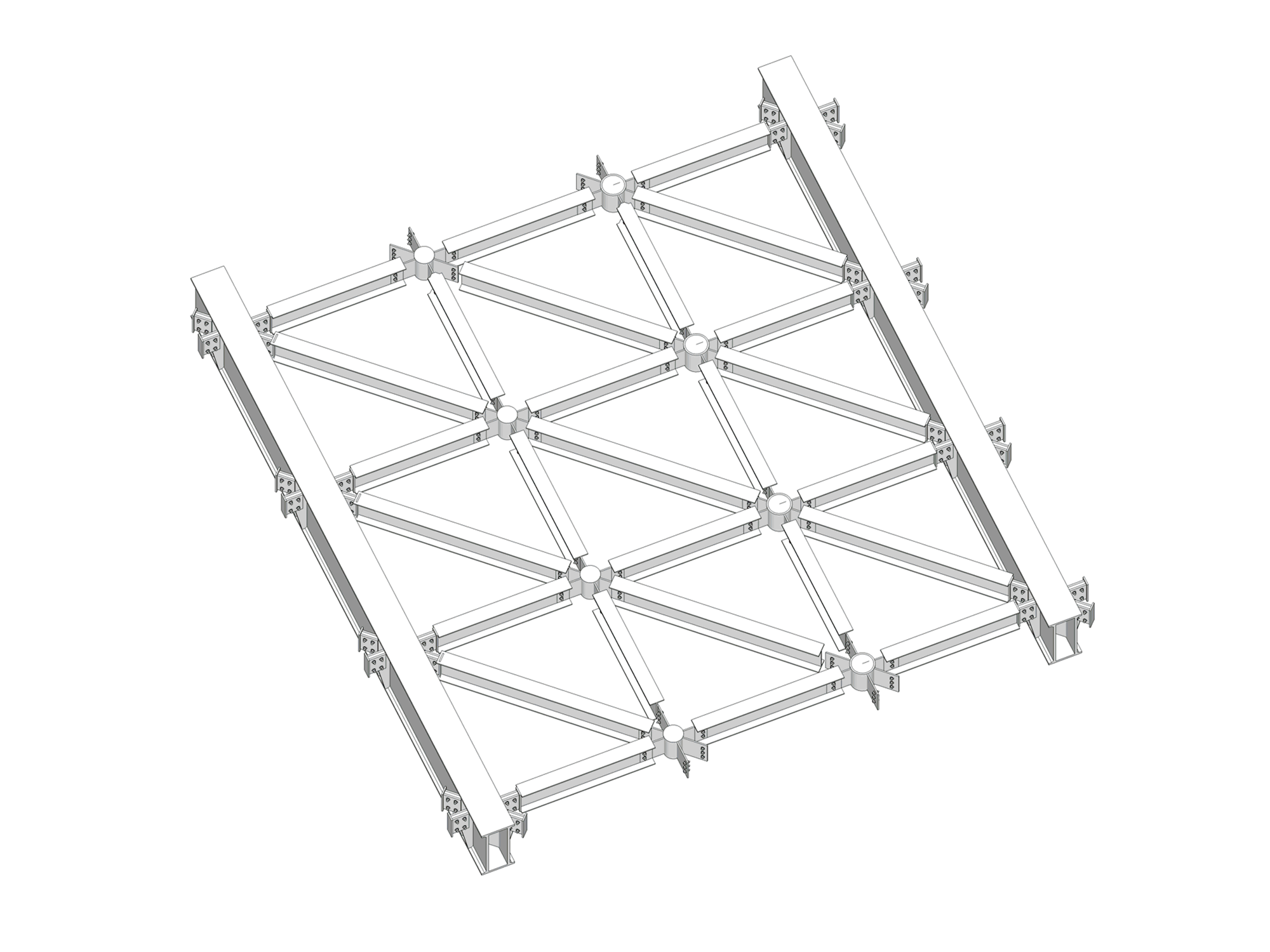

同样的思路也被应用在钢结构的交接上。三角玻璃面内侧的龙骨在交接的时候,6根工字钢焊接在一个点,难以实现施工现场的可控和视觉的美感。设计团队在交接的地方设计了一个小“转盘”,圆盘与其中两根钢梁焊接,并预留四个耳板,其余四根工字钢依次跟这个耳板铆接。这样既解决了施工误差的问题,给系统一定的“冗余度”,也让这个交点视觉上更美观。


△ 圆盘

结语

南通植物园温室虽然只是一个3000平米的小品,之前也很少有人关注过这个“冷门”的设计品类。简和建筑从零开始,通过大量的案例学习,不断的细节打磨推敲,使作品日臻完美。希望这座水边的温室,正如它守护的植物一样,用旺盛的生命力,给人留下瞬间美好的感动。

△施工图


项目图纸

△总平面图

△一层平面图

△立面图

△剖面图

 项目信息

项目名称:南通植物园温室

业主公司:南通城市建设集团有限公司

设计公司:GEN简和工作室

建筑规模:3700㎡

设计团队:邹旦妮、颜小剑、孙平、刘玉婧

施工图团队:宫少飞、潘城山、石维、袁盛林、林志艺、杨晓东、雷栋、马攀、王建军、徐鑫

园林设计:常州市园林设计院有限公司

幕墙设计:上海鼎固幕墙设计咨询有限公司

建筑摄影:筑作视觉
