昆明草海文星楼公园项目 / XAA建筑事务所詹涛工作室

XAA建筑事务所 XAA建筑事务所

作者:XAA建筑事务所詹涛工作室

调整大小 调整大小 “叠院”门庭战长恒.jpg

▲“叠院”门庭©战长恒

本项目位于昆明市西山区,在草海片区中的一处城市公园中,临大渔路,近杭瑞高速,北靠眠山,南望草海,周边住宅区林立,是天然的周边市民聚集漫步场所。

调整大小 项目区位XAA建筑事务所.jpg

▲项目区位©XAA建筑事务所

场地内有一栋一开间重檐歇山顶阁楼式建筑,经现场考察是建于清代的文星楼,是当地的文保建筑,虽然原建筑已经失去功能,并且外观十分破落,但是其适当的尺度和形式使她与周边环境十分协调,也时常会有居民自发地聚集进行一些文化祭拜活动。


▲文新楼原状©XAA建筑事务所

业主委托我们根据文星楼的修缮后的环境及公园用地情况,将其扩建为公园配套设施,成为当地文人雅集之地。文星楼坐北朝南,布局是南北长轴平行于大渔路,我们遵循这一空间格局,以修缮的文星楼作为中轴端景,采用“叠院”与“叠造”的空间组织和营造手法,将场地划分为三进院:“石院”、“草院”与“水院”。

调整大小 以文星楼为端景的建筑布局战长恒.jpg

▲以文星楼为端景的建筑布局©战长恒

“石院”为前院,正对的门庭延续传统建筑特点,抽象运用了文星楼以及云南民居屋檐的曲线,将挑檐逐渐升起形成了新建筑的主入口。

调整大小 升起挑檐的主入口三棱镜景观摄影.jpg

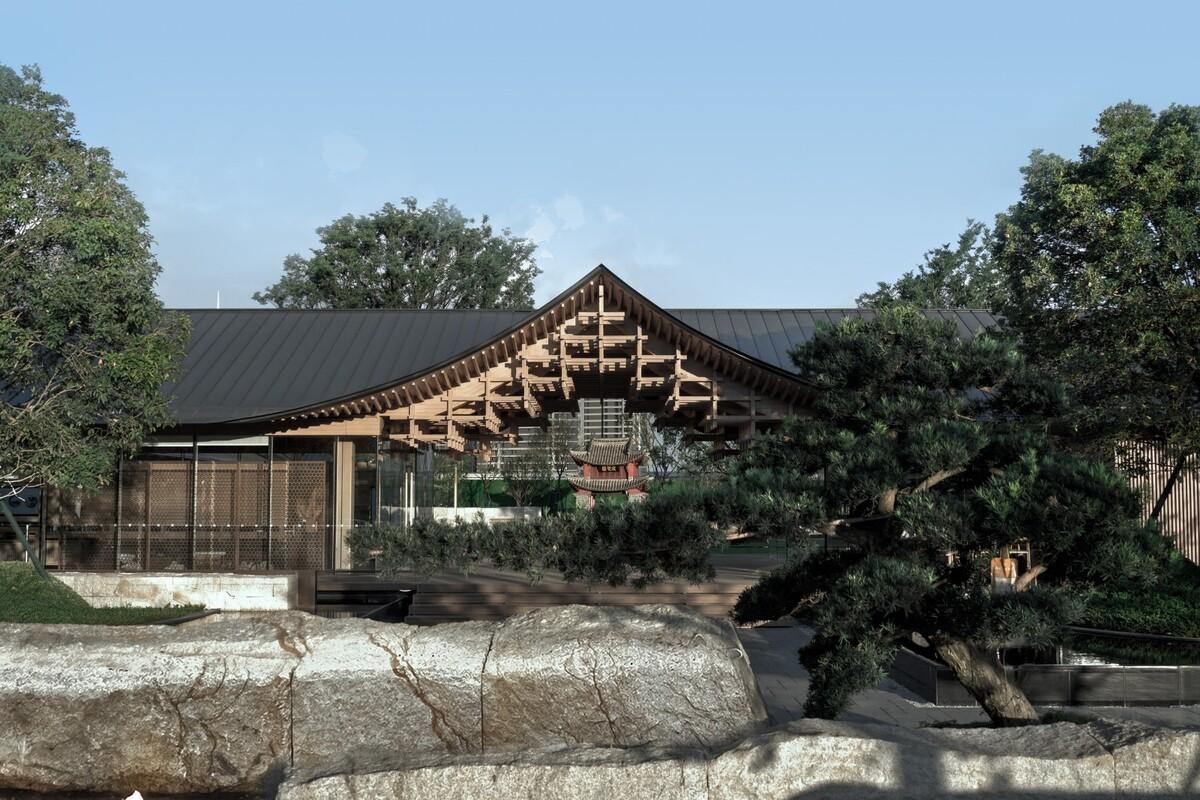

▲升起挑檐的主入口©三棱镜景观摄影

挑檐下方以钢—木材料组合重新演绎的传统鲁班锁层叠互扣的木构装置,在成为门庭穹顶的同时,亦成为景框,勾勒出文星楼的轮廓。

调整大小 与文新楼的框景关系三棱镜景观摄影.jpg

▲与文新楼的框景关系©三棱镜景观摄影

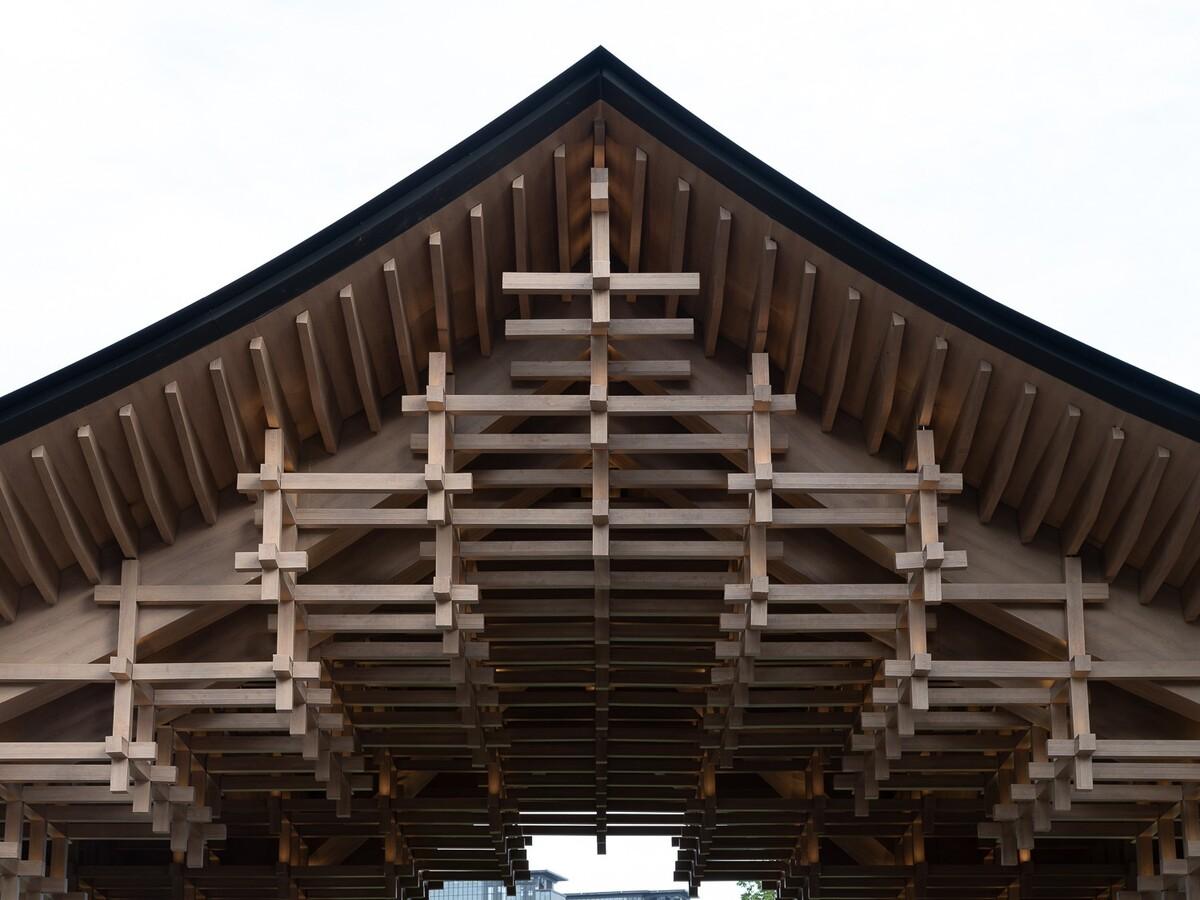

▲门庭装置细部©战长恒

由门庭进入,即为“草院”,一片草地被环廊围绕,周边分布着各主要功能空间,庭院中绿树葱葱,屋檐高低错落。

调整大小 从环廊眺望“草院”战长恒.jpg

▲从环廊眺望“草院”©战长恒


▲檐下空间©战长恒

调整大小 高低错落的屋檐2战长恒.jpg

▲高低错落的屋檐©战长恒

继续深入,可见一方水池,为三进院水院,临水而坐,隔水观之,正是文星楼。


▲隔水与文星楼相望©战长恒

▲“水院”空间©战长恒

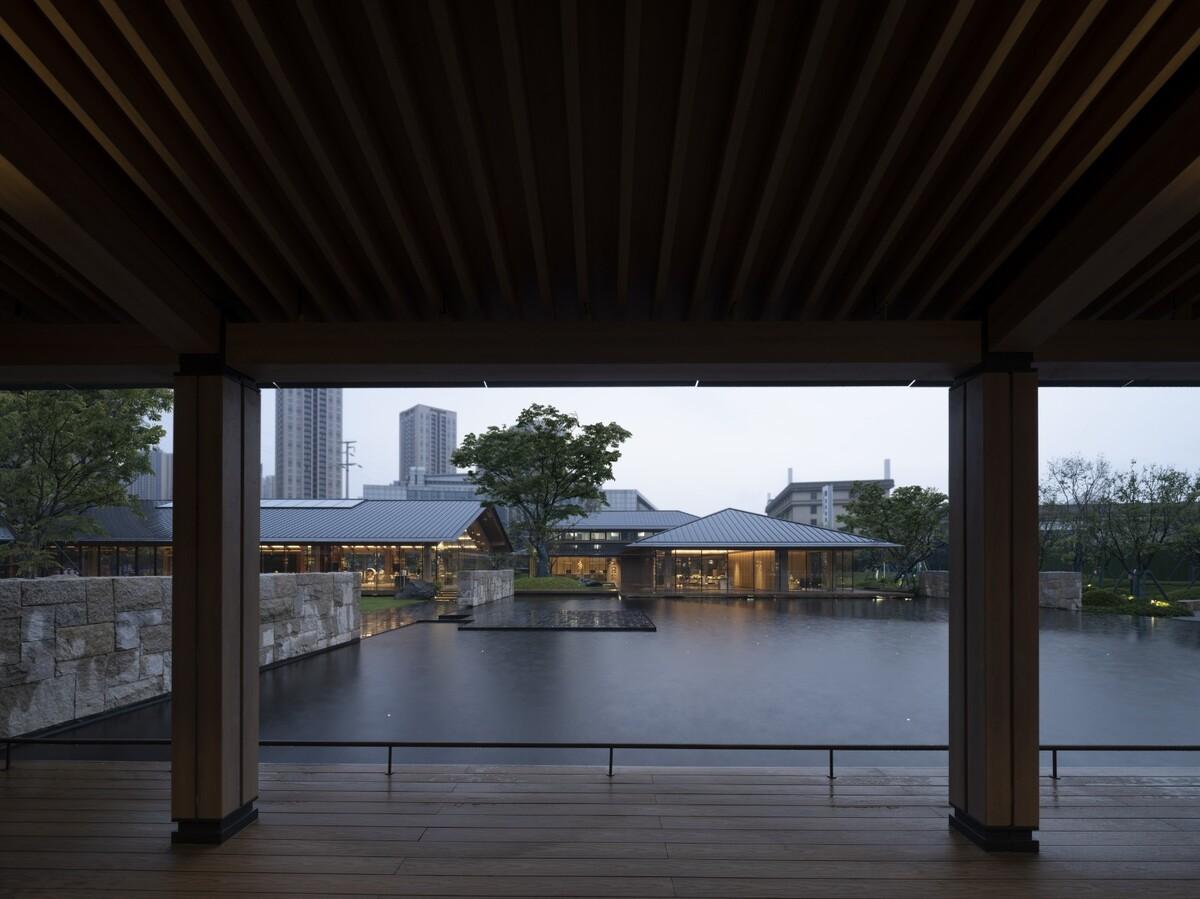

▲从环廊越过水池眺望修缮后的文星楼©战长恒

三进院呈现递进层叠关系,由入口至中庭再到文星楼,层层叠入,礼序分明,遵循传统建筑的仪式感。

调整大小 飘浮在水池之上的建筑战长恒.jpg

▲飘浮在水池之上的建筑©战长恒

场地东侧、南侧是重要的城市展示界面,沿城市道路,我们退出了一片林地作为与城市的缓冲,通过造景与城市衔接。

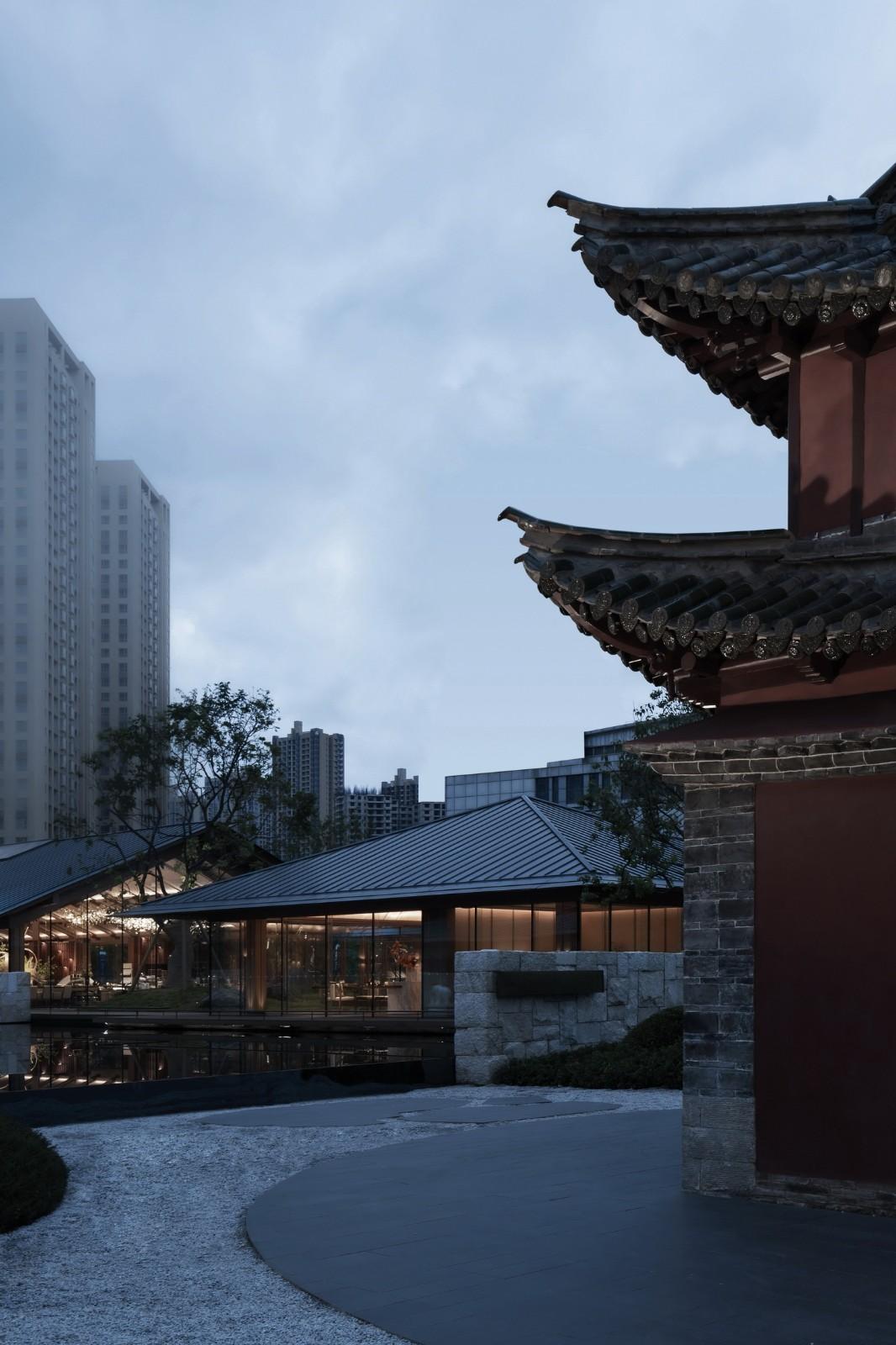

▲公园中的建筑©战长恒

▲公园中的建筑©战长恒

一个由井干式堆叠而成的木构装置耸立在转角处,立于水池之上,作为建筑的“角楼”,亦成为城市转角公共空间的文化图腾艺术品装置,与文星楼遥相呼应。

调整大小 水池上的角楼三棱镜景观摄影.jpg

水池上的角楼©三棱镜景观摄影

调整大小 阳光下“角楼“装置层叠的光影三棱镜景观摄影.jpg

▲阳光下“角楼“装置层叠的光影©三棱镜景观摄影

我们从当地传统木楼黛瓦中提取灵感,将木色与深灰色作为建筑群外部的主色调,在亲人尺度上运用玻璃材质模糊了外墙的限定,形成了可以让市民感知内部活动的建筑立面,让城市街景与室内空间形成“互造”与“叠合”。

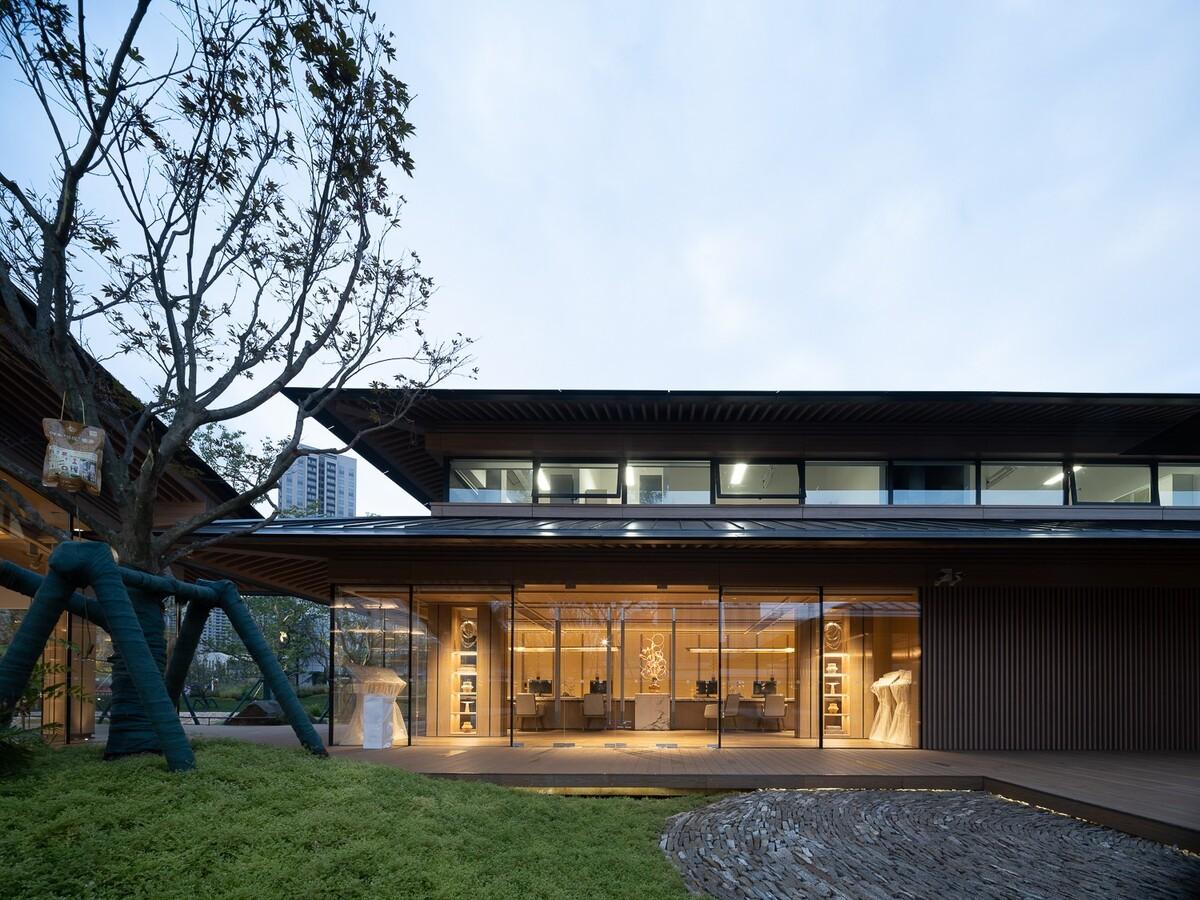

▲通透的建筑界面©战长恒

室内空间延续建筑整体的质感,以木色为主色调,点缀以深灰色的金属勾线,塑造雅致的文化氛围。

▲雅致的室内空间©战长恒

整个新建筑群体量经严格把控,屋檐出挑深远,低矮宜人, 新建的屋脊高度限定在文星楼屋脊高度的7.3米以下,通过轴线、端景与尺度的掌控,以体现了对文星楼的尊重。

▲宜人的廊下空间©战长恒

▲严格控制的建筑体量©战长恒

▲呼应与尊重©三棱镜景观摄影

▲呼应与尊重©三棱镜景观摄影


项目图纸

▲总平面图

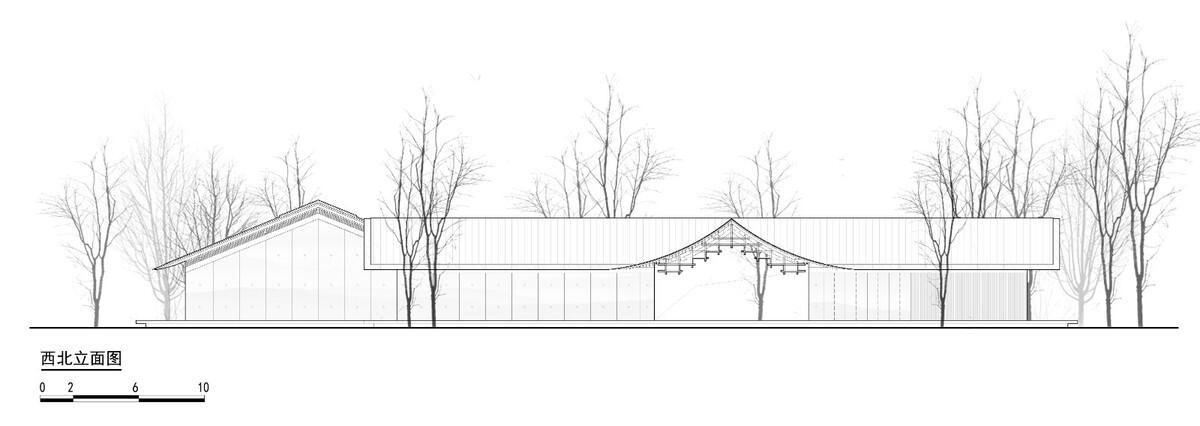

▲建筑东北立面图与建筑西北立面图

▲木构节点

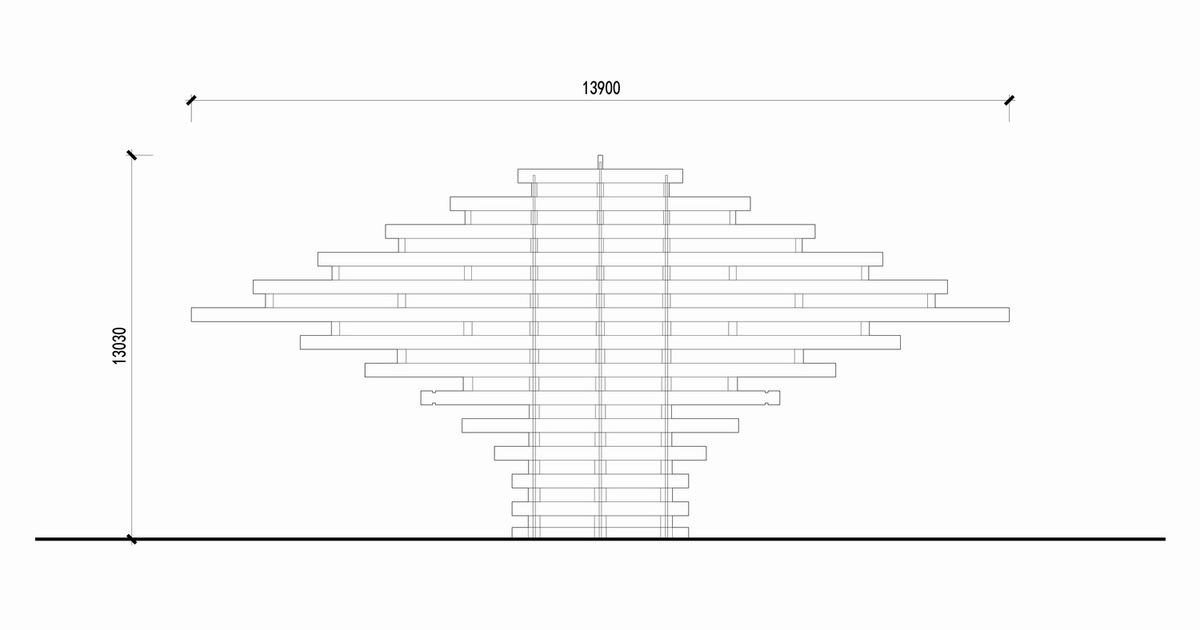

▲木构装置正立面图

▲木构装置侧­立面图

 项目信息

项目名称: 昆明草海文星楼公园项目

建筑团队: XAA建筑事务所詹涛工作室

主创建筑师: 詹涛

设计团队:田望、杨涛、王琰、林烁、范明锋

项目详细地址: 云南省昆明市西山区

项目设计时间:2022年2月

项目完成年份:2022年7月

用地面积(平方米):42 300㎡

建筑面积(平方米): 2000.58㎡

摄影师: 九里建筑战长恒、三棱镜景观摄影

建筑施工图:广州瀚华建筑设计有限公司

景观设计:重庆道合园林景观规划设计有限公司

室内设计:广州燕语堂装饰设计公司

泛光照明设计:广州市科柏照明工程设计有限公司

幕墙设计:深圳安星建设集团有限公司
