薄壳拱顶结构牛棚 / Rnd Earth

ArchitectureDaily ArchitectureDaily

作者:Rnd Earth
原文链接

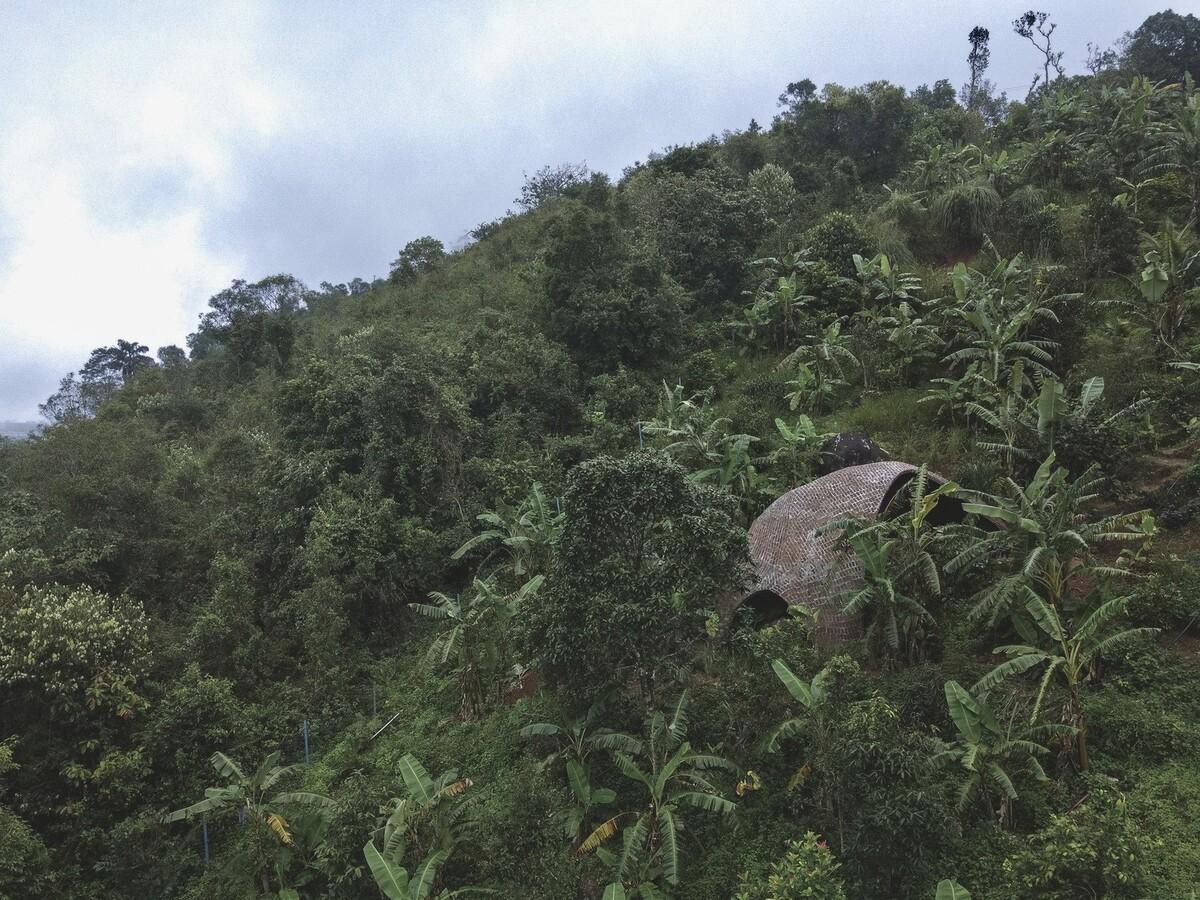

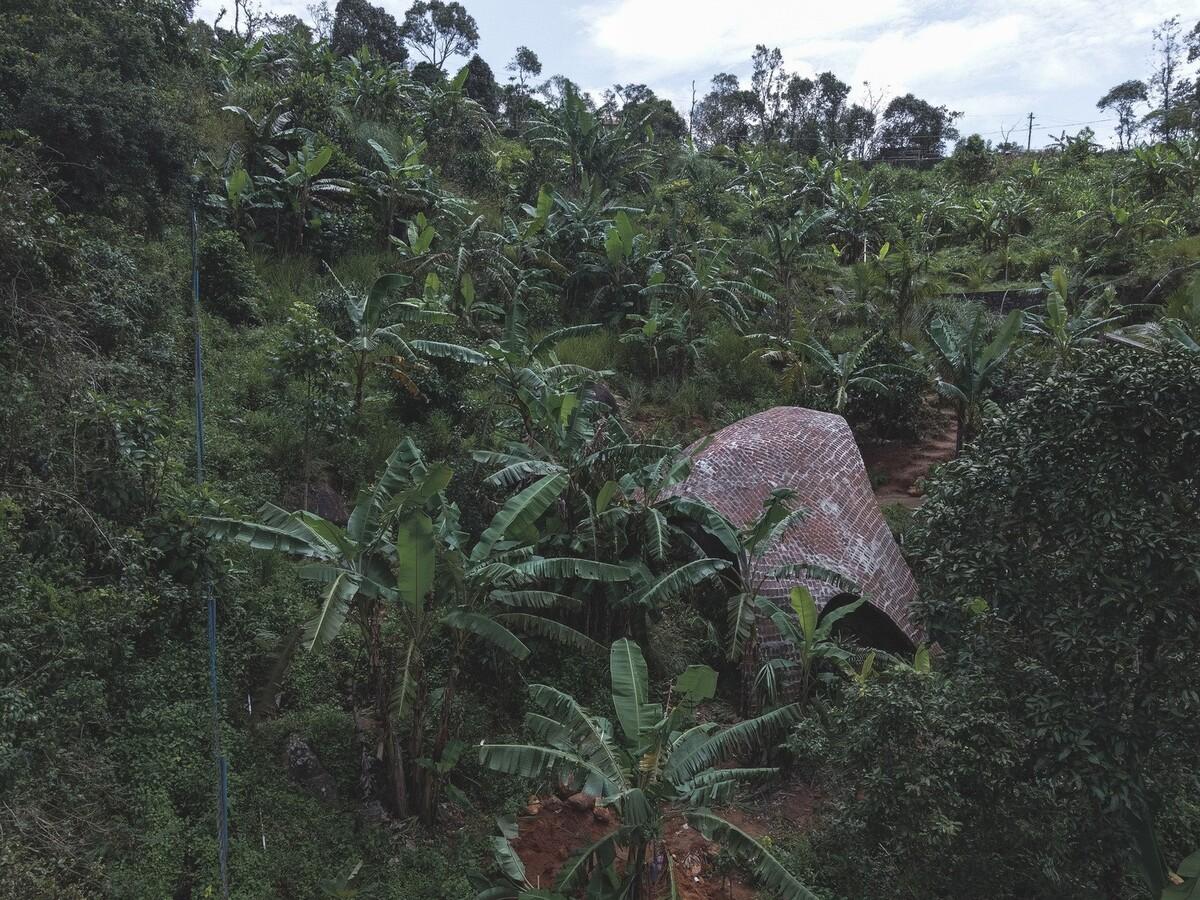

项目位于印度喀拉拉邦 Peermade 的一块碗状等高线场地上,周边风景优美。场地内高差约为 1 米到 4 米,并一直向下延伸至深谷。自然景观为这个有很多香蕉树和其他植株的地方增添了美感。此地天气多是雾蒙蒙的,每年连续下雨 9 个月。因此,一条小排水管穿过场地,以助于引导自然排水。

在建筑设计上有实验性尝试让我们感到兴奋,这也有助于我们更好学习。这种实验性的灵感来自我的建筑导师 Ar. Vinu Daniel。我们在坡地上设计了一个实验性的薄壳拱顶结构作为牛棚,这一结构技术以我的导师Ar. Senthil Kumar Doss 的悬链式拱顶结构为依据,他在印度是薄壳拱顶的先驱,并指导了整体项目执行。

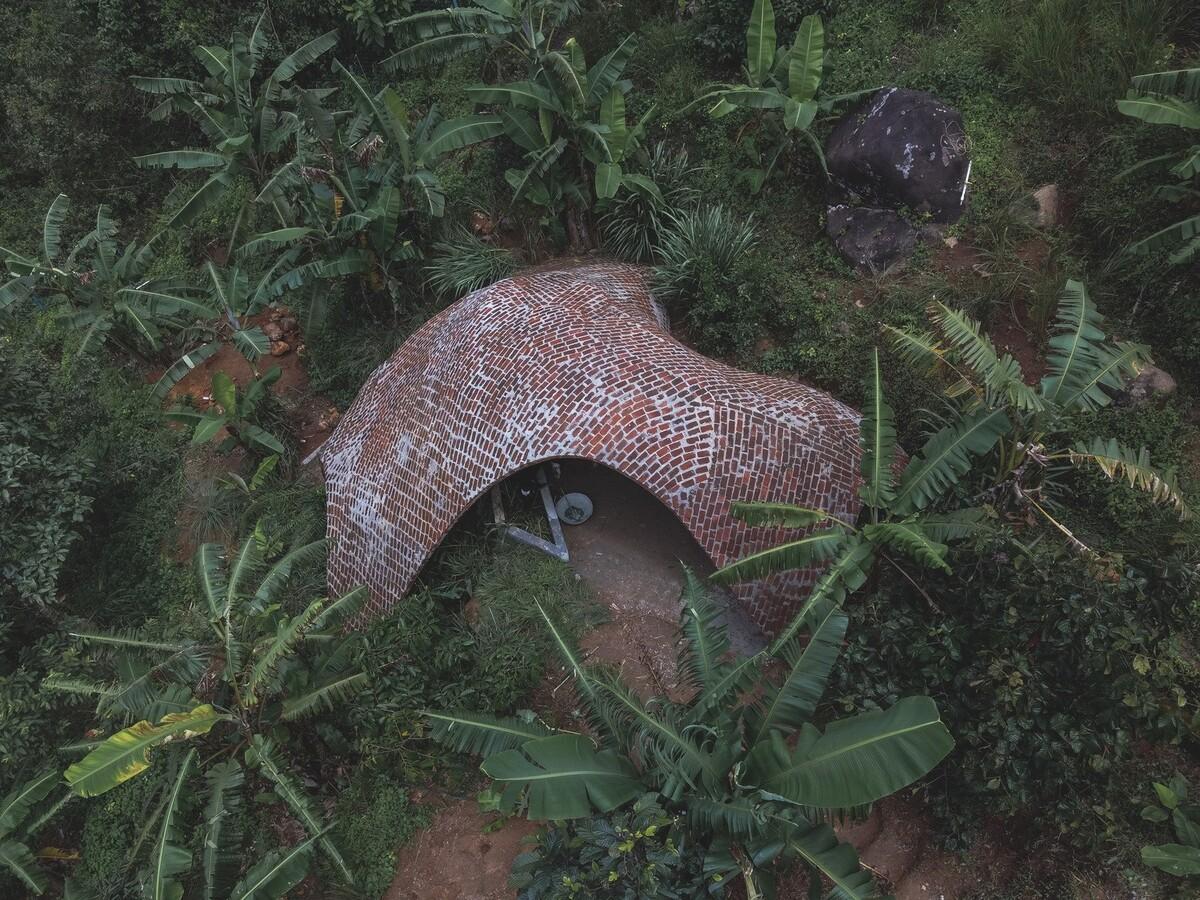

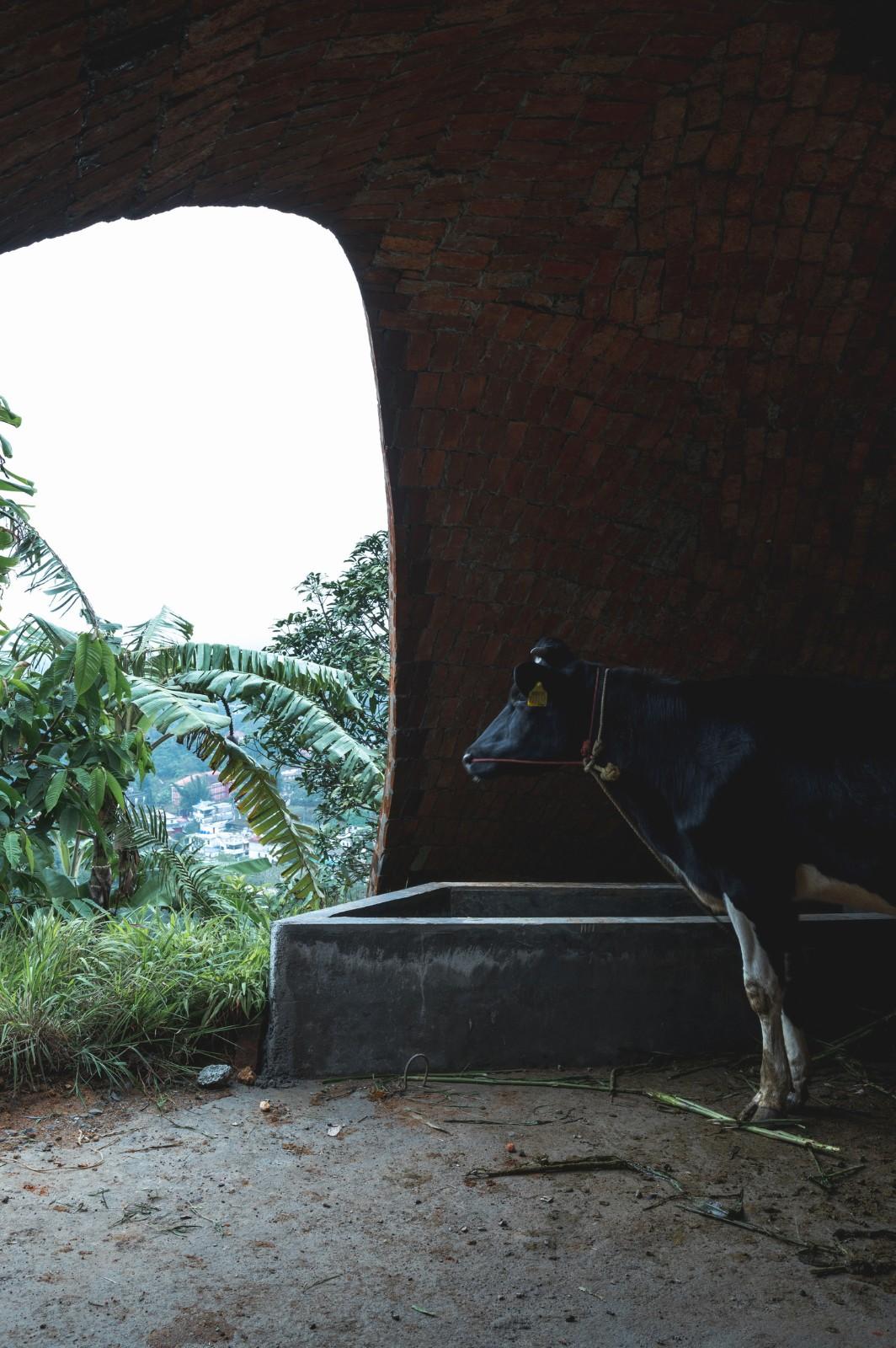

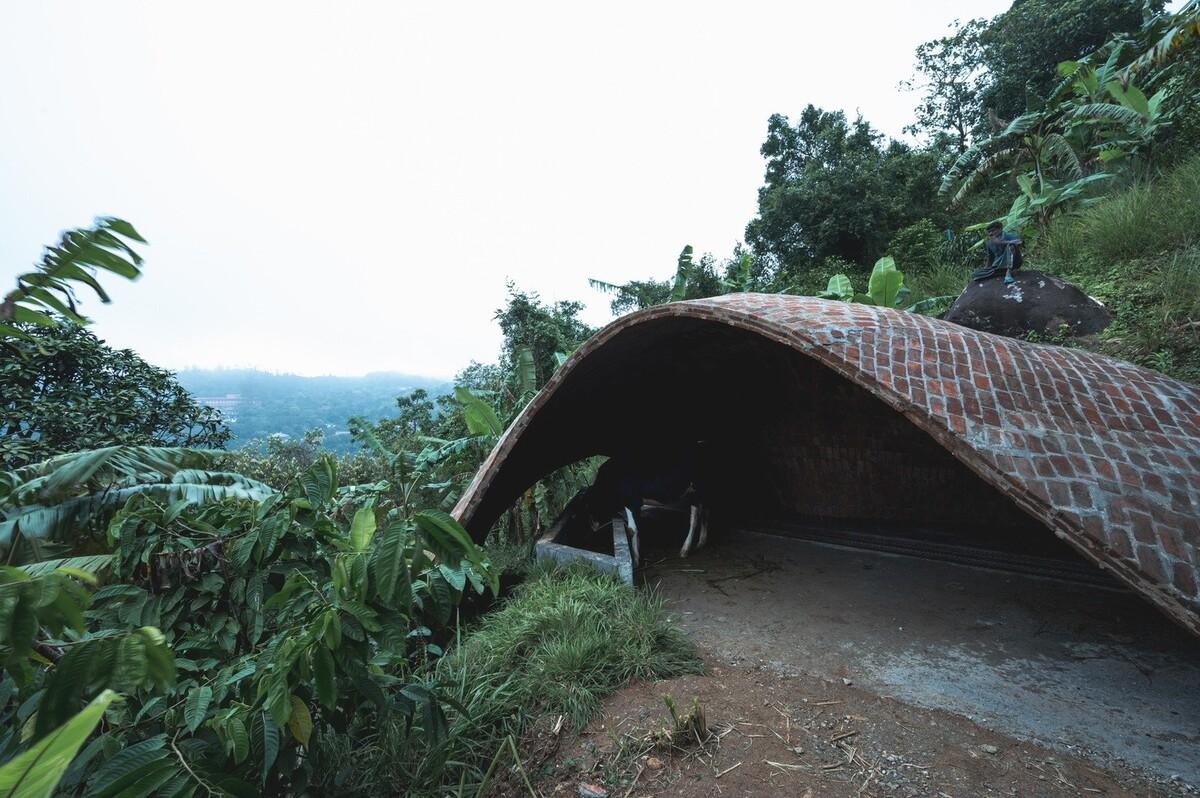

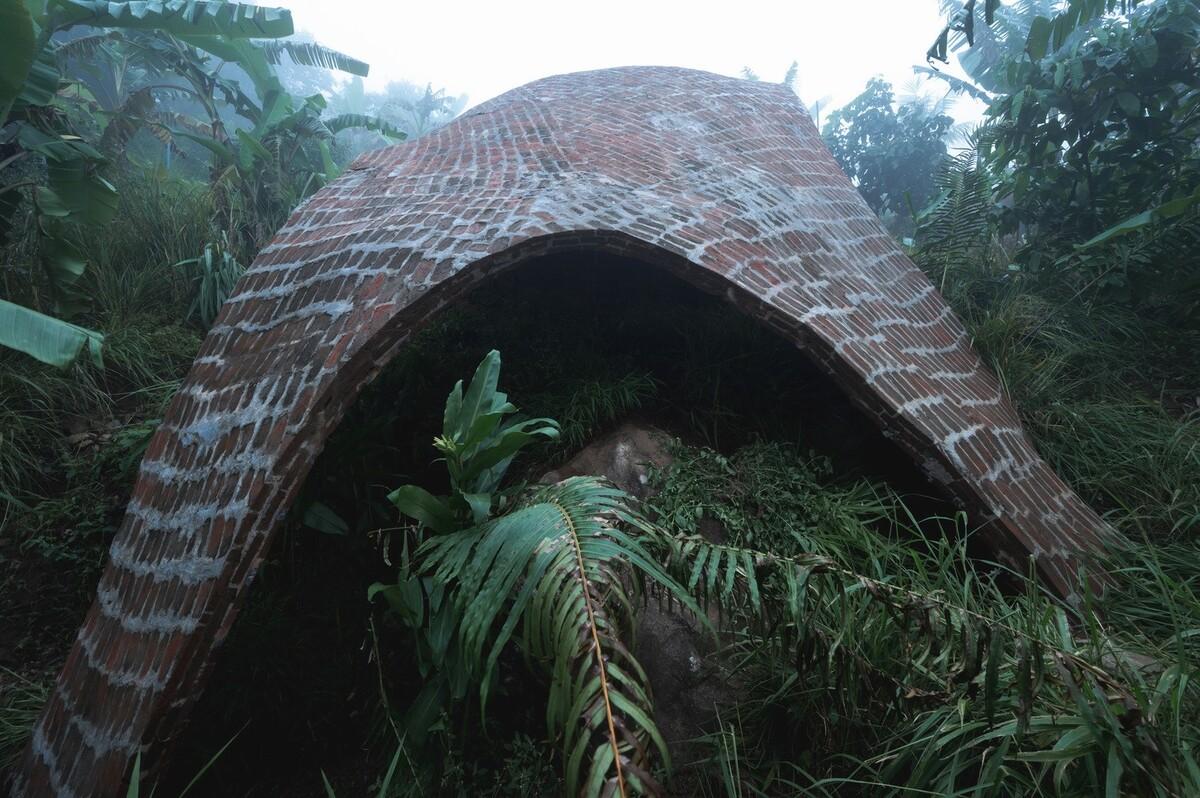

为牛棚搭建拱顶的构想是使用当地易得的材料以降低成本,不使用钢材或混凝土以自己的方式实现可持续。重复利用的杆件、木麻黄和竹子用于结构支撑。拱顶的四个锚点分别位于 0 米、0.70 米和 2.1 米的不同高度,限定出场地内的地平面,。四个不同高度的悬链拱在棚下创造了永恒的体验,由三层 25 毫米厚的“Sithu kal”(小砖块)搭建成,这些都是在附近 40 公里半径范围内可以找到的本地材料。悬链拱最大跨度为 6.6 米,拱顶最大高度为 3 米。

这个拱顶是完全受压的结构,基础根据结构传递的力而设计的,使其稳定。该结构的形状遵循自然地貌,使自然景观和树木不被破坏,从而隐藏在自然中。没有任何自然地貌被移除,并且结构建造考虑了坡度和周围环境。

此外,考虑到场地的强风和降雨,拱顶中的开口设计有助于将雨水引向深谷。该结构源自 Kangaroo physics 引擎,考虑到场地表面并施加载荷,产生表面的最大弹性,使其成为稳定的受压结构。现有的排水管被保留,穿过建筑排出雨水。尽管因为大雨天和陡坡建造遇到了挑战,施工总共花费了 3 个月。


项目图纸

△基地示意图

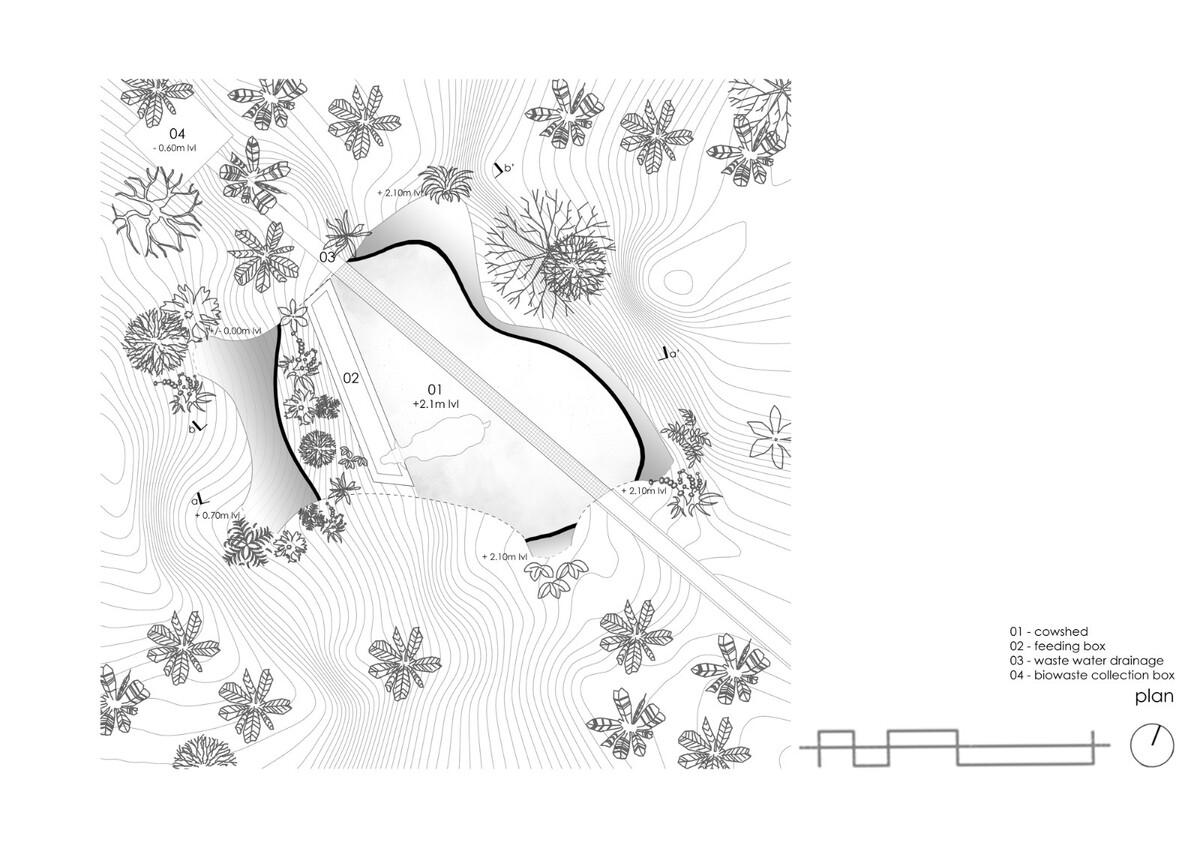

△平面图

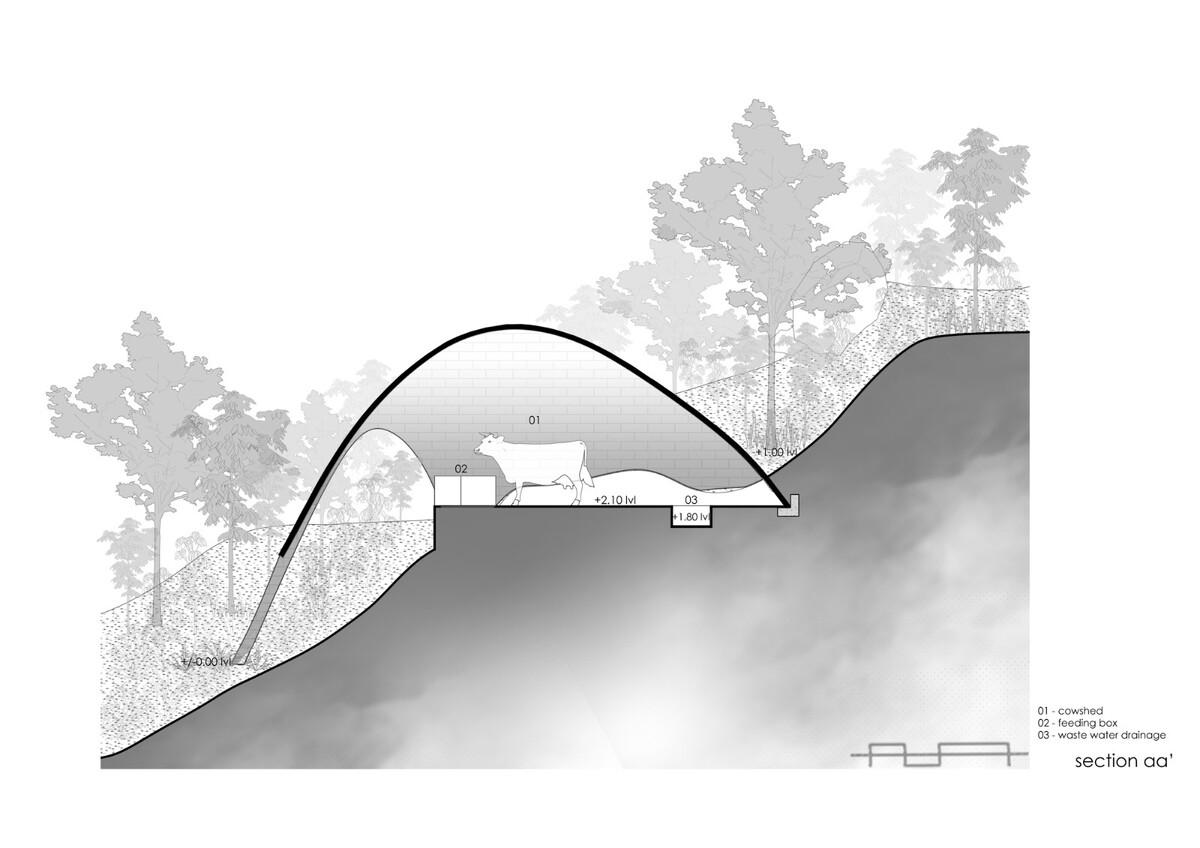

△剖面图

△剖面图

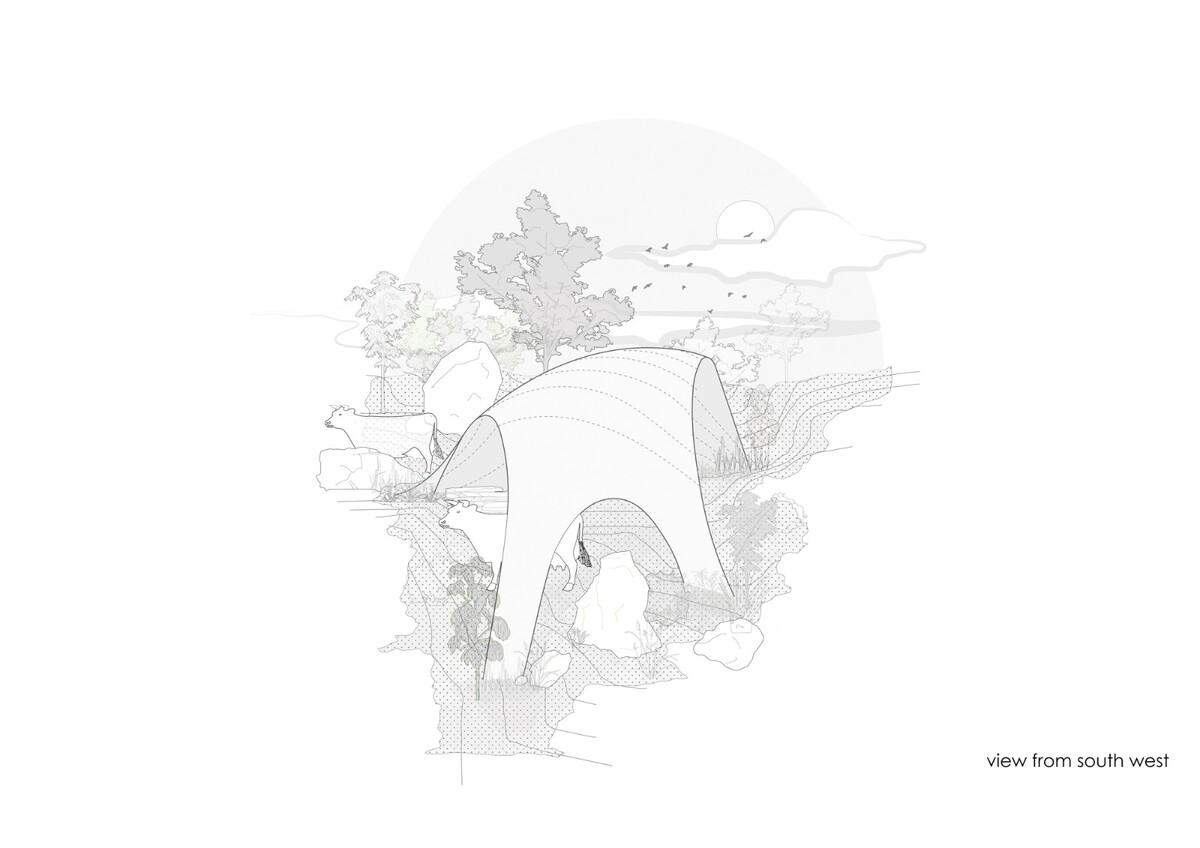

△透视图

△透视图

△透视图

 项目信息

建筑师: Rnd Earth

面积 : 600 ft²

项目年份 : 2022

摄影师 :Studio Iksha

设计团队 : Petchimuthu Kennedy, Rigesh Niganth, Jeffril J Kumar, Shivani Saran S K

建筑设计 : Rnd Earth

地点 : 印度,Peermade
