月见桥 / HWCA Huai-Wen Chang Architect

ArchitectureDaily ArchitectureDaily

作者:HWCA Huai-Wen Chang Architect
原文链接

在过去,台南南区的小“竹溪”也被称为“月见溪”,新建成的月见桥也因此而得名。“Moon-Viewing Bridge”(月见桥)是南区竹溪流域周围整体景观改善计划的一部分。该项目还包括竹溪污水截流,水体净化,以及两岸完整的景观改造和复原。

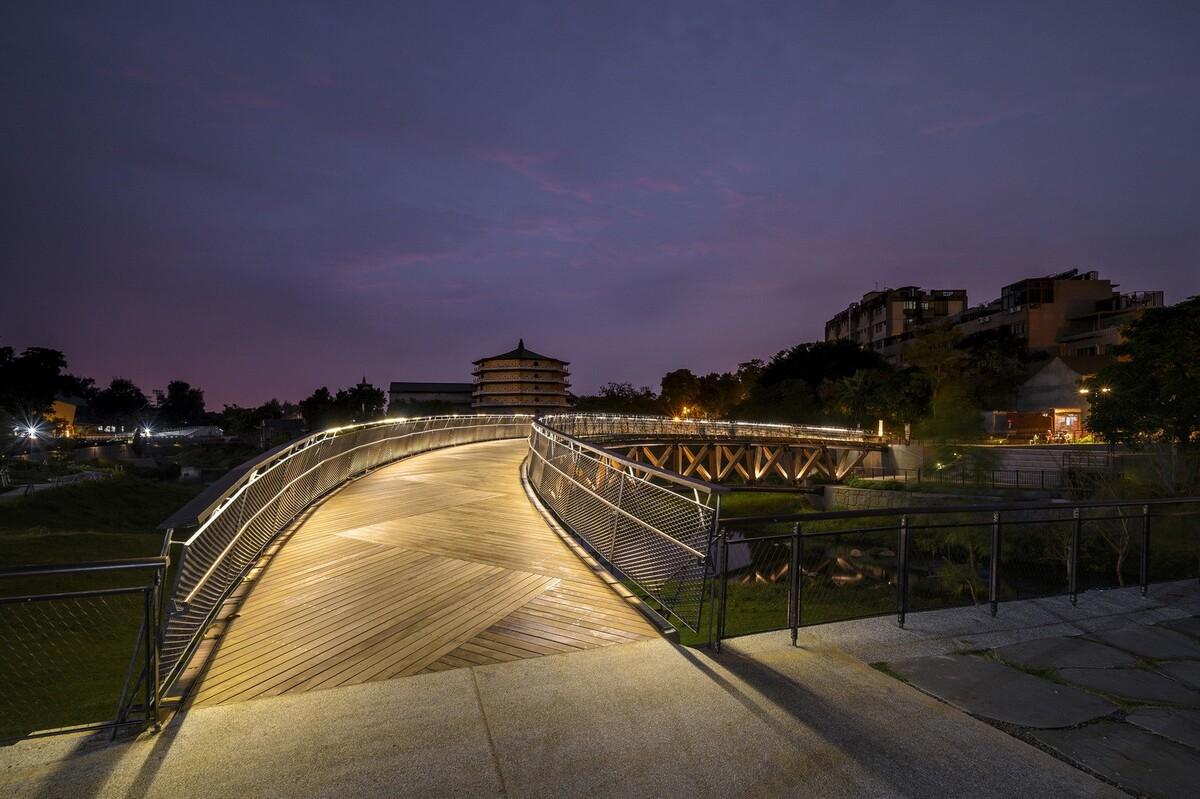

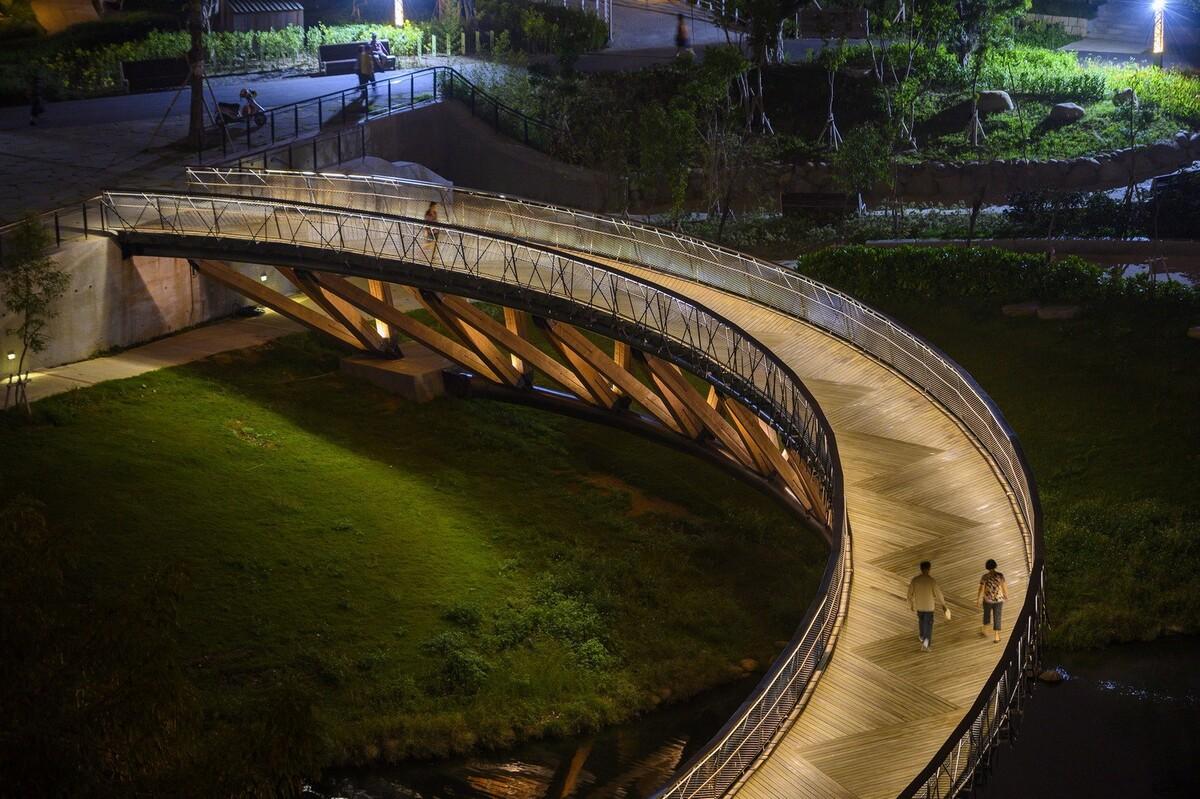

月见桥位于竹溪河畔公园中心的河道拓宽处。微微弯曲如月牙,月见桥连接了河岸两边的线性绿色走廊。桥的主体被设计成钢木混合结构。它以竹子的自然特性为主要设计理念:轻盈,容易在风中弯曲,但又非常坚固。

该桥上层由钢弦结构和正交胶合木("CLT")木梁组成,下层为钢弦结构和不锈钢二级支撑结构。桥体的总跨度约为 80 米。由于对桥下水路的要求,桥下不允许有柱子。设计的灵感还来自于对河岸两侧连接点位置的限制。这导致了新月形桥梁的想法。横跨望月溪的小弯桥(“曲桥”)本身的形状就像一弯新月。

桥上的连接点是略微弯曲的(“曲”)。每个部件都有一个不同的形态,由其功能决定。桥的木梁是用激光切割成的,作为传统建筑材料木材的可变性和可操作性的一个展示。

月见桥连接了河岸两侧的不同城区。同时,它延续了台湾古都台南以木材为建筑材料的悠久传统。于桥顶上看风景日夜变幻,再加上弧形结构本身的轻质木构设计,不仅给竹溪河畔公园增添了诗意,也增加了与自然以及当地传统的联系。


项目图纸

△平面图

△立面图

△结构示意图

△结构示意图

△结构示意图

△结构示意图

△结构示意图

 项目信息

建筑设计: HWCA Huai-Wen Chang Architect

面积 : 273 m²

项目年份 : 2020

摄影师 :Shephotoerd

地点 : 中国台湾
