陡峭的坡地之上,两个方盒子悬浮在空中

Archello Archello

翻译:建筑学院-刘丹阳
校对:建筑学院-Zyoung

原文链接

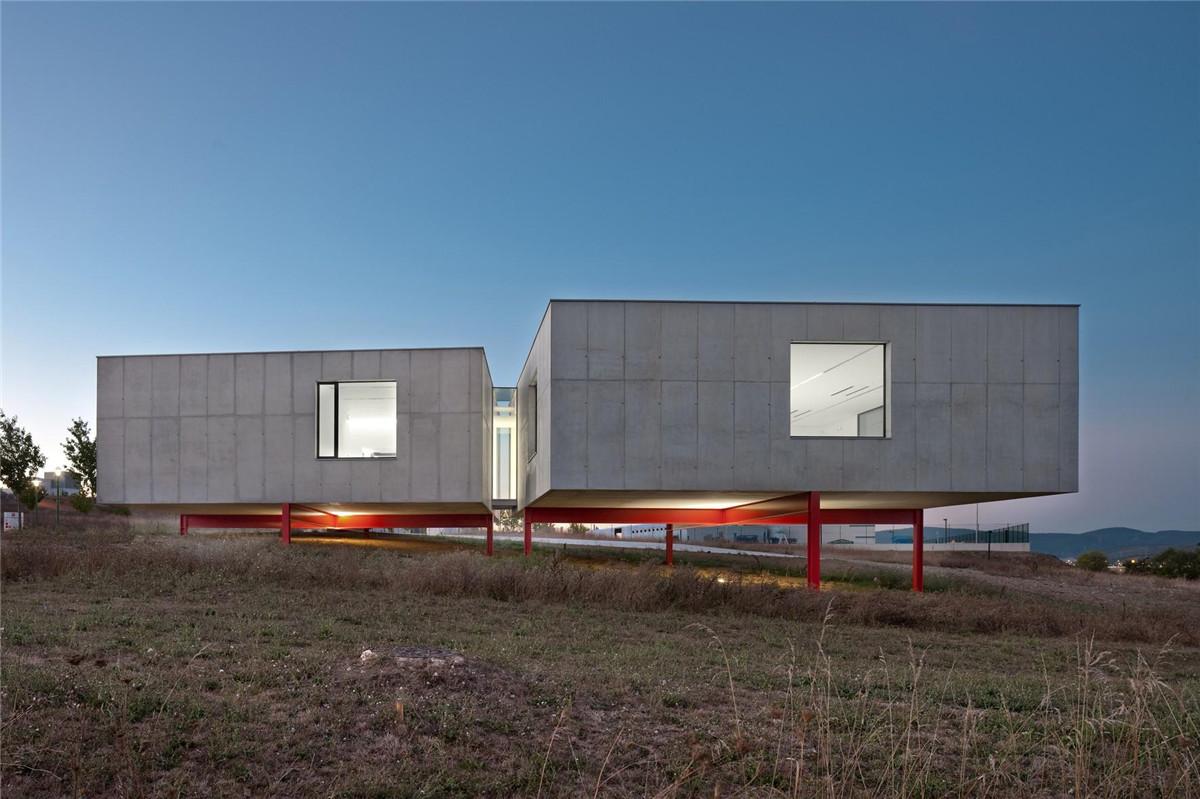

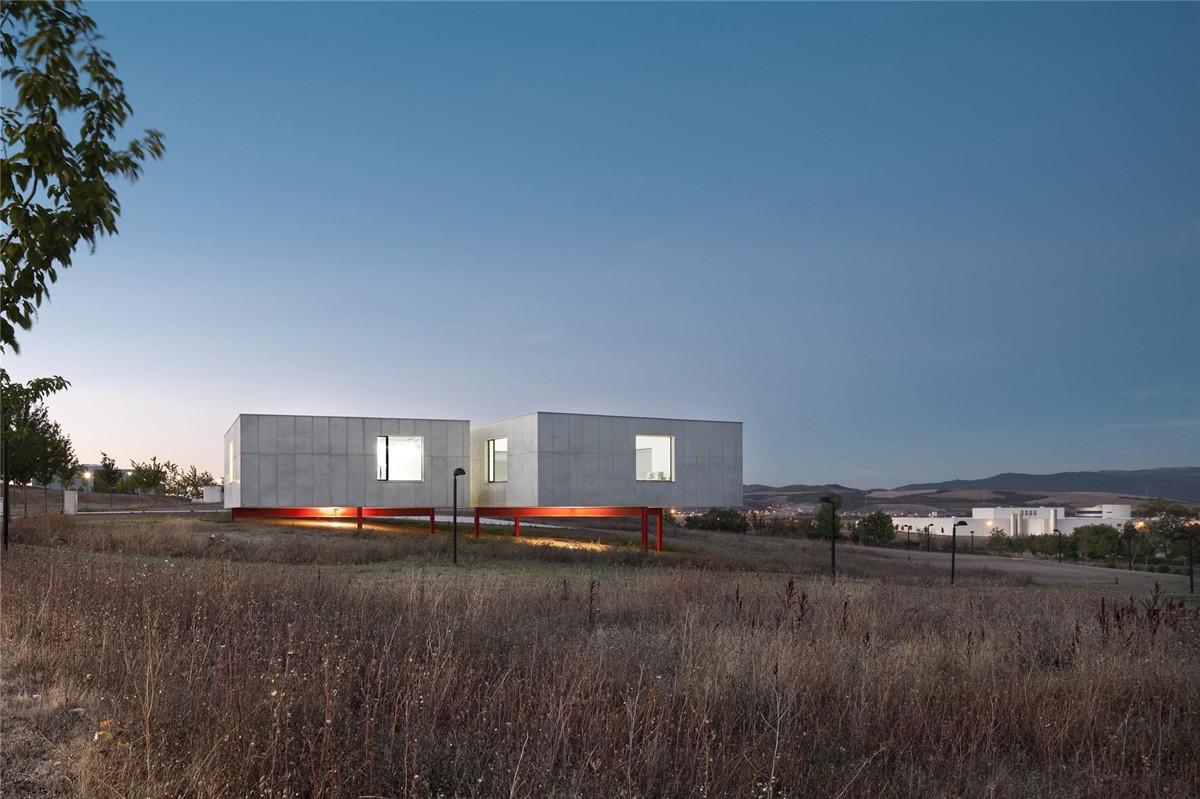

维多利亚工业技术园区占据着大片的自然用地。基地的场地条件和陡坡都让我怀疑:我们该在哪里建造实验室呢?随后两个“悬浮”的方盒子从坡地上慢慢升起。


建筑的结构变成了方盒子体量的支撑,同时也展现出一种新型的平面。我们一直在调研进入建筑的新途径。我们的建筑位于一个全新的平面高度这是有一个四根柱子支撑的彩色结构所决定的。两个混凝土中空盒子被置于这个结构之上,栖居在场地之内。整个建筑体量仿佛永久置身于空中显示出一种新的克服重力的建筑体系。


支撑起方盒子体量,让其“悬浮空中的金属结构是一个四角支撑的结构体系。两处水平元素在盒子底部的正方形地板下方形成了一个十字结构。各楼层的临边分别是12米13米建筑体量坐落水平梁避免了任何交叉。因此,建筑结构完整而可见。


横梁的两端与垂直的结构系统——即本建筑的四角支撑结构相连接四角的支柱与横梁的宽度相同,通过设计其连续性来使每一根柱子都变得独一无二支柱的不同长度使建筑在享有水平平面的同时不破坏原有地形的坡度。


方盒子体量被认为是用来代替墙、用双层板来代替屋顶的第二个结构体。体量的竖直是与盒子高度相同的梁。这些墙托梁只有一个孔洞,其尺度由允许正常工作的最大尺寸来确定。

06_753 (1).jpg

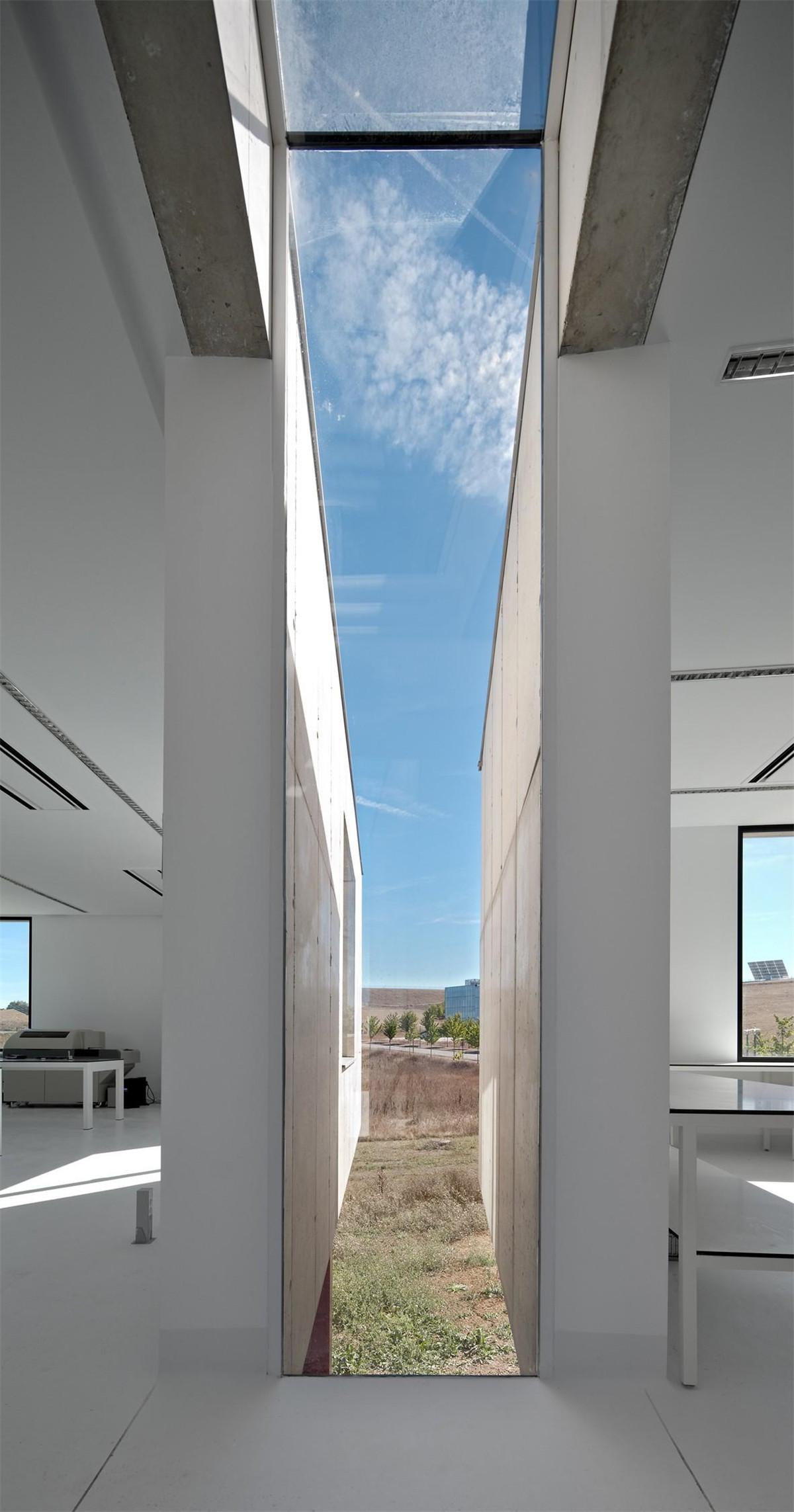

在建筑的外部,混凝土结构在方盒子体量的各个表面都清晰可见。在建筑的内部,石膏板则覆盖了所有空间表面

06_753 (1).jpg

单线的窗框隐藏在双层板中。墙体和地板的双层板之间的间隙是整座建筑的水暖电系统,包括室内给排水、电气系统声学系统和数据库。这个系统网络解决了实验室不断转型时所需要的灵活性的难题


图纸


基地位置


平面图


立面图

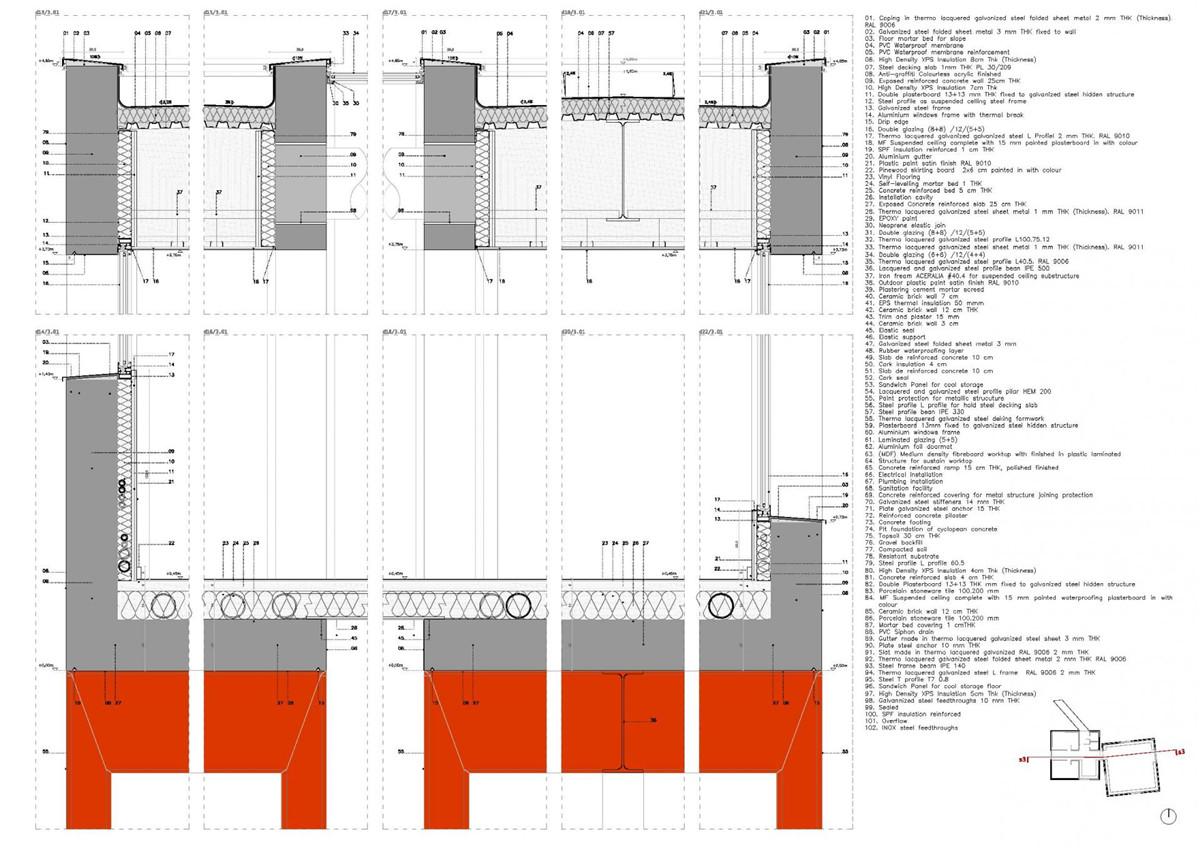

细部图

项目信息

地址维多利亚,西班牙

学科:建筑

建筑功能类别:实验室

年份2012

建筑师:taller básico de arquitectura

摄影:Jose Manuel Cutillas

地板:Epoxy resin BASF

钢筋混凝土cortizo

陶瓷Cinca
