小技巧丨两种方法获取任意地区CAD地形图!

2017.10.30 | , , ,
LAC丨ArchStudio LAC丨ArchStudio

作者:钱哥 /著 二七/编
原文链接

通过上次钱哥对map stack(点我跳转)的介绍,很多小伙伴对前期地图制作的速度有一个质的飞跃,对于一般性质的出图都可以用map stack解决,但map stack毕竟也就只有那么些风格,有一定的局限性,因此有时候我们确实需要有一张前期的cad地图,来进行个性编辑。对于cad地图,前期介绍了运用ELK(麋鹿)插件,用grasshopper来制作前期地图分析。钱哥一向服务于学渣,懒人出图方式,目测好多小伙伴是不太想学grasshopper的,所以今天介绍两种获取场地cad图的方式,继续跟着钱哥无脑操作就行了。



 方法一 CADMAPPER



https://cadmapper.com/pro/home

1.进入网站之后首先是注册

2.登陆后进入界面是这样的,输入一个城市,然后在select your cad program里选择你需要的cad版本




3.直接点击createfile即可,这里钱哥要说一下,cadmapper只能下载1平方公里内的东西,1平方公里以外就需要收费了,真是穷学生伤不起,钱哥只能建议多下载几次,把cad拼起来吧。




4.最后一步直接下载,就可以在cad中打开了...无脑操作...5分钟也不用...




5.钱哥再多说一句,cadmapper还可以下载su版本




下载好之后的SU版本各个图块是分组分好的哦,很多同学在设计前期可能需要场地建模,直接运用cadmapper,就可以把周边的模型建立出来,进行前期分析。比如说这样




总结:

cadmapper的出图方式确实快,而且能够导出su。但是缺点就是1km2以外就需要收费,所以钱哥继续介绍一种方法,能够get到全球任何地方的cad地图



 方法二 OpenStreetMap+Global Mapper



首先来介绍一下OpenStreetMap.OSM是一款由网络大众共同打造的免费开源、可编辑的地图服务。OpenStreetMap它是利用公众集体的力量和无偿的贡献来改善地图相关的地理数据。简单的来讲,就是任何人都可以上传地理信息数据,来改善openstreet的地理信息。


1.首先下载好Global Mapper

行了,钱哥帮你百度好了:http://www.jb51.net/softs/456526.html  自行下载安装,长这样

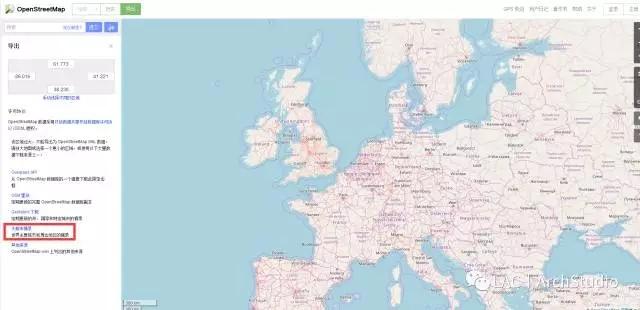

2.  首先打开 OpenStreetMap,点击导出




3.要想下载地图数据,一共有两个资源包,大都市摘录和Geofabrik下载,首先我们选择大都市摘录




4.在大都市摘录当中,一共收集了多个主要城市的地理信息数据,对于中国,有:北京,成都,重庆,广州,杭州,香港,上海,深圳,天津,武汉十个城市,这里以成都为例




5.然后点击右边第二行,IMPOSM中的SHAPEFILE,点击下载




6.下载好之后,新建一个文件夹,把压缩包放到文件夹中,解压(里面文件非常多,记得新建文件夹,不要在桌面上直接解压哈),解压好之后,长这样。




7.接着打开Global mapper,将这些文件导入.钱哥划重点:这些文件代表的不同数据,包括building,ways等等,如果你哪些数据不需要,就可以选择性的导入到Global mapper。和之前介绍的mapstack一样,做到数据分层!

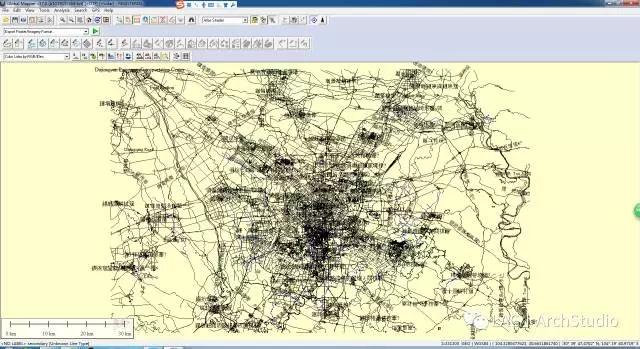

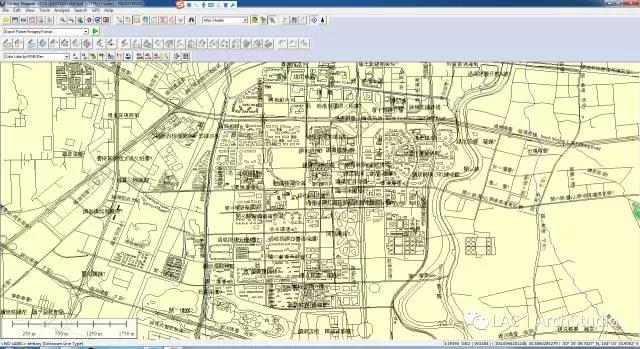

8.导入好之后,长这样,是不是感觉基本要完成了,要细节有细节,要范围与范围,像这样的大范围的图,可以做很多分析图的底图

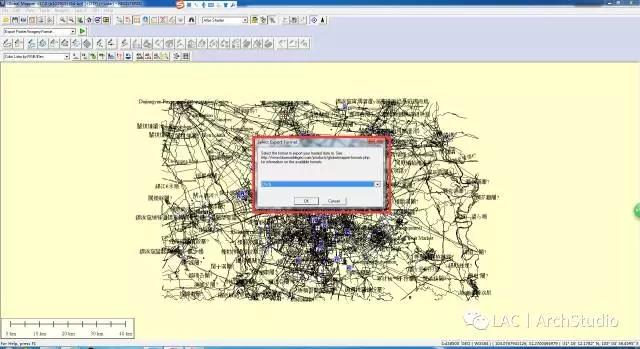

9.然后file---export---export vector file(导出矢量文件)

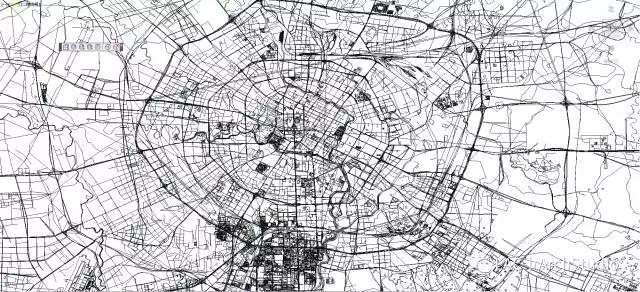

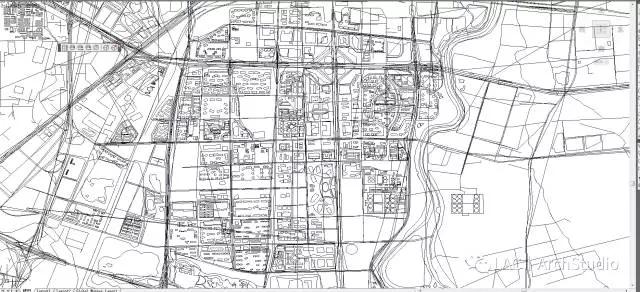

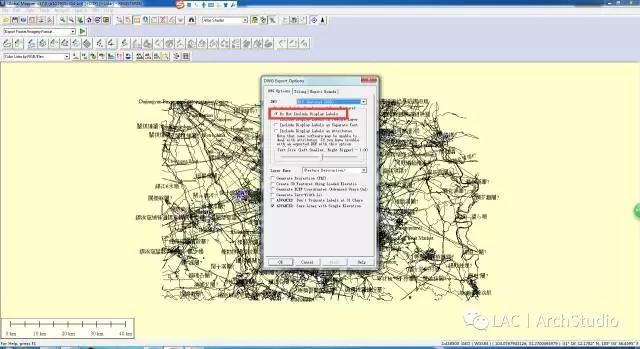

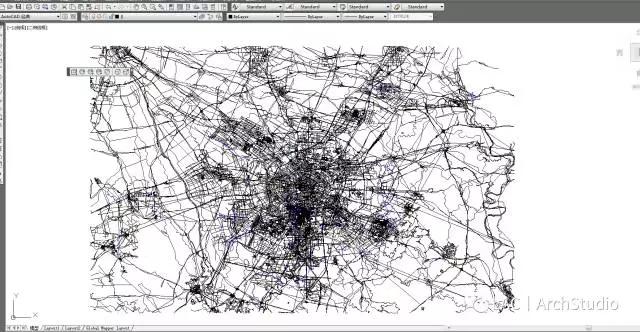

注意,记得在export option中选择 do not includedisplay labels(从openstreetmap 导入到global mapper中有一些道路建筑的名字,看起来是一些杂乱的文字,而通常我们做底图的时候也不需要这些文字,因此在导出的时候把这些文字去掉),导出后就CAD打开,就长这样



总结:

这是可以下载中国十个主要城市的cad地图,那如何做到任何地区的cad地图呢?我们回到Openstreetmap的界面


1.Geofabrik下载




2.可以看到有各个地区的选项,同样我们以Asia-China为例




点击中间的.shp.zip文件,文件有点大,需要下载点时间,下载好之后按照以上步骤就可以得到全中国的cad地图




总结:

一张好的地图加上后期的处理会成为前期分析的一大亮点,运用好这些神器,能够让你事半功倍



 我是彩弹~



好了,福利时间~~~这个小技巧之所以放在最后,是因为这个小技巧是一个不能让你的课程老师知道的小技巧



我们在做设计的过程中,会看很多案例,某宝下载各种PDF什么的案例进行学习,有些时候突然发现这个案例貌似和老师给的地块好像特别特别契合!似乎感觉稍微改一改就可以成为一个方案。但是某宝下载下来的文件只有PDF文件,怎么才能把PDF文件转换成CAD文件呢~~~嘿嘿嘿嘿嘿嘿~



好吧,一种方法是:利用AI,将PDF放入到AI中,再Export一下



而钱哥这里重点再介绍一个能将PDF文件转换成CAD文件的神器,因为钱哥总感觉这个更好用点。

还是附上网址 https://cadsofttools.com/pdf-to-dwg-online/?sent=block

打开网站,界面长这样,选择一个PDF文件,不能超过3MB哦




我就随便找个以前做的课程作业的PDF扔进去,转换好的文件是发送到自己的邮箱的,在文件下方输入自己的邮箱,点击convert

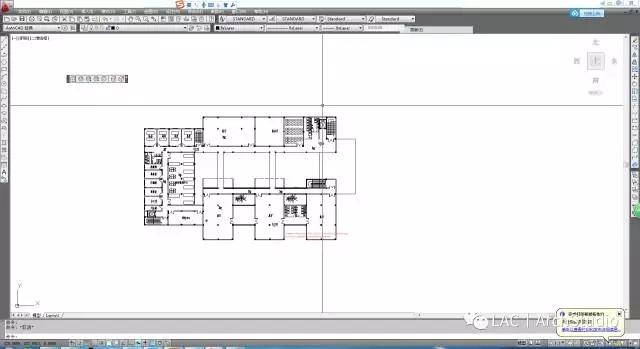

哈哈~热腾腾的CAD图就出炉了~



咳咳,多说一句,希望大家做课程作业时还是自己做,可以模仿,但不要直接拿着某宝下载的东西去应付老师,其实这种小技巧骗不了老师,每个地块都是有它的特殊性,要想找到一个完全能够套用的基本不可能。
