阿联酋花77亿造了个空壳,走进内部才发现震撼人心的光影之美

一起设计 一起设计

原文链接

从没见过如此震撼的光影



 阿布扎比卢浮宫

LouvreAbuDhabi


0 (9).gif

为了迎接马上到来的双 11,你们是不是已经把上百件东西放在购物车里了?



中国的双 11 已经成为一个盛大狂欢的购物节,但在今年的这一天,远在阿联酋有一座巨大瑰丽的博物馆将要对外开放——




<1>



设计方案



卢浮宫不是法国的吗?怎么跑到阿联酋去了?



别担心,这不是什么山寨,这是正儿八经的官方合作。早在 2007 年,阿联酋和法国就签约合建这个博物馆,并且使用巴黎卢浮宫的名字,还向巴黎租借艺术品。合同期长 30 年,合同价值将近 10 亿欧元(约合人民币77亿)。




这个博物馆原本计划在 2012 年就建造完成,但因为中间阿联酋政府对法国卢浮宫的管理工作不满,曾经停工过一段时间,差一点成为烂尾楼。



一直延期到了今年,工期整整 10 年,总算要在这个月 11 号正式对外开放。




博物馆由法国最著名的建筑师之一——让·努维尔设计。他擅长用钢、玻璃和光线创造新颖、符合环境和文化的建筑形象,所以他的作品总是充满了当地的魅力。



虽然在国内的知名度并不高,但他获得过一系列非常牛逼的奖,包括阿卡汗奖以及2005 年沃尔夫艺术奖 2008 年普利兹克奖(相当于建筑界的“诺贝尔”奖)。




他说:我有一个大胆的想法——阿布扎比既然有这么多的岛屿,为什么我们不能单独拿出来一座,作为艺术之岛?




平面图



于是他就设计出这座三分之二的面积被巨大圆顶覆盖的「漂浮岛博物馆」,建筑的三侧被海水包围。



建筑本身看起来,其实就是一堆连接在一起的小盒子,上面扣了个半圆形的帽子 ▼



0 (10).gif

在圆顶上错综复杂的结构,源于当地用棕榈叶交错叠搭作为房顶材料的传统习俗,然后结合参数化设计后,所产生的效果。



0 (11).gif

这座「岛」的总占地面积高达 87000㎡ ,画廊占地 9200㎡。




其中 6000㎡ 的空间将用作永久展览用途,其中 2000㎡ 会进行临时展览。同时博物馆里还会有一个儿童画廊、餐厅和咖啡厅。




整个建筑重达 12,000 吨——这几乎相当于两座埃菲尔铁塔的重量。



它远看过去就像是漂浮在沙漠的空气中,四根支撑建筑的巨型柱子顶部被隐藏起来,遮盖住它们的半圆顶上布满密密麻麻的星形孔洞。




<2>



穹顶




既然说到覆盖在博物馆上的圆顶,我们先来看一组数据:



穹顶直径 180m

总重 7000吨

重铝制吊件 重量 5000吨



这组惊人的数据中,可以看到「穹顶」巨大的尺寸和重量。在整个建造过程中,难度系数最高的就是「穹顶」。



0 (12).gif

建造过程



它每一侧的金属挂件都由 4000 个独特部件组成,长度 2 米到 15 米不等,重量从几千克到几吨都有。




结构示意图




剖面示意图



建造过程十分复杂、漫长

但一切的辛苦和努力,都是值得的。

因为整座博物馆中最惊为天人的美也在这穹顶。

穹顶的灵感来自麦地那,那富有孔径的曲线层,复杂的图案是经过高精计算而成。




结构示意图



博物馆建筑完成后,大家惊奇地发现:

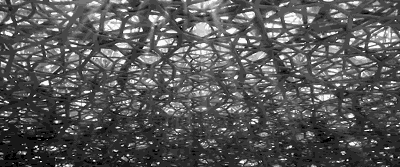

阳光穿透 8 个叠加层,呈现漫射与映画效果,仿佛“光雨”降临般斑驳陆离,让人想起阿联酋绿洲中层层叠叠的棕榈树。

安装示意图



8个层面通过旋转特定的角度

一种自然的美也就产生了。




每层结构的角度示意图

由好几层钢筋线条重复叠加出来,创造出蕾丝一般的复杂花纹——当太阳光线穿过这些缝隙,仿佛落雨似地落入室内中,流经 12 个画廊空间。

早在2009年为了确认这个结构的光影效果,努维尔在博物馆建造之前,就在选址上盖了一栋等高的建筑,然后进行测试 ▼

进入模型内部观察室内的光影变化效果



0 (21).gif

设计师与项目负责人参观模型



0 (22).gif

美观不是穹顶唯一的优点,在功能性上它也非常到位。



利用穹顶上的孔洞,室内的光线和温度得以调节,在白天会形成一个阴凉处。




努维尔借鉴了清真寺、陵墓和伊斯兰宗教学校等阿拉伯建筑的特点。





在努维尔的设计下,博物馆成为传统当地文化与现代建筑技术的无缝结合体。55 个单独的空间建立在主圆顶下,每个单独空间都将是充满艺术的室内展馆。




穹顶已成为由博物馆现场每个人的谈话点,是阿拉伯世界的重要标志。除了美学吸引力之外,它还将使游客避免夏季炎热,从而减少建筑物的能源消耗。




<3>



亲水平台



因为被海水包围,在建造时施工队不得不筑起堤坝阻挡海水,并用水泵将工地范围里的海水持续抽干。这些水泵整整工作了六年。




后来拆掉外墙,让海水汇入场地里面——

海水充斥馆内,整个博物馆焕然一新



0 (23).gif

亲水的环境

<4>



光之雨




馆内共有 23 个展厅,多达 600-700 件艺术珍藏品。这些藏品会被分布在这些展厅当中。




而每个展厅又分属于不同的画廊,例如宗教走廊、中古艺术交流、现代世界等等。



0 (25).gif

行走在博物馆内,光影结合虚实交错,这种感受非常特别

到了晚上,则摇身一变为“在闪烁圆顶下发光的绿洲”。



0 (27).gif

<5>



视频


它是一座保护其艺术珍宝的建筑,它是对阿拉伯城市的致敬,对诗意般几何和光的赞美,在大型圆顶下,它唤醒了时间的记忆,仿佛有力地停顿着时辰和我们流逝的光阴。



努维尔这样评价他自己的作品。看看卢浮宫的官方视频,更震撼





相信一切如果按部就班,这座博物馆很快会成为全球游客的新目的地,也会成为阿布扎比的新地标。
