人字形马厩和仓库 — Peñafiel & Valdivieso Arquitectos

2018.07.20 | , , ,
ArchDaily中国 ArchDaily中国

原文链接

我们被委托设计一份总体规划,并在智利 Huelquen 镇的山脚下为一块地设计的所有基础设施。这里山坡上栽着葡萄园,平地上则种着草料。该项目试图将所有的农场设备和服务区域聚集到一个有顶的建筑物中,为这个农业企业创建一个运营中心。

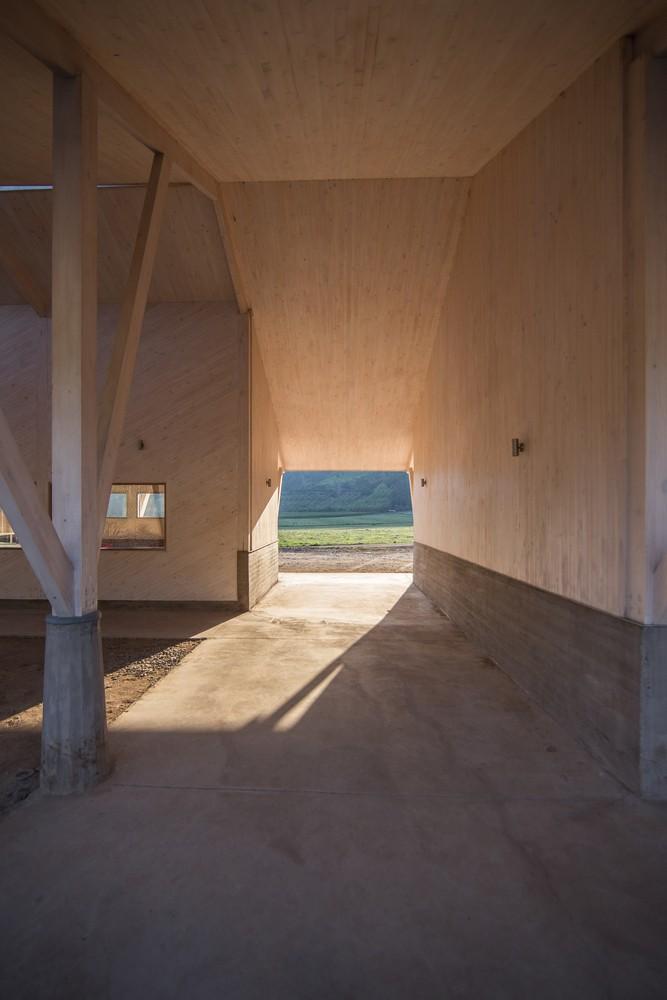

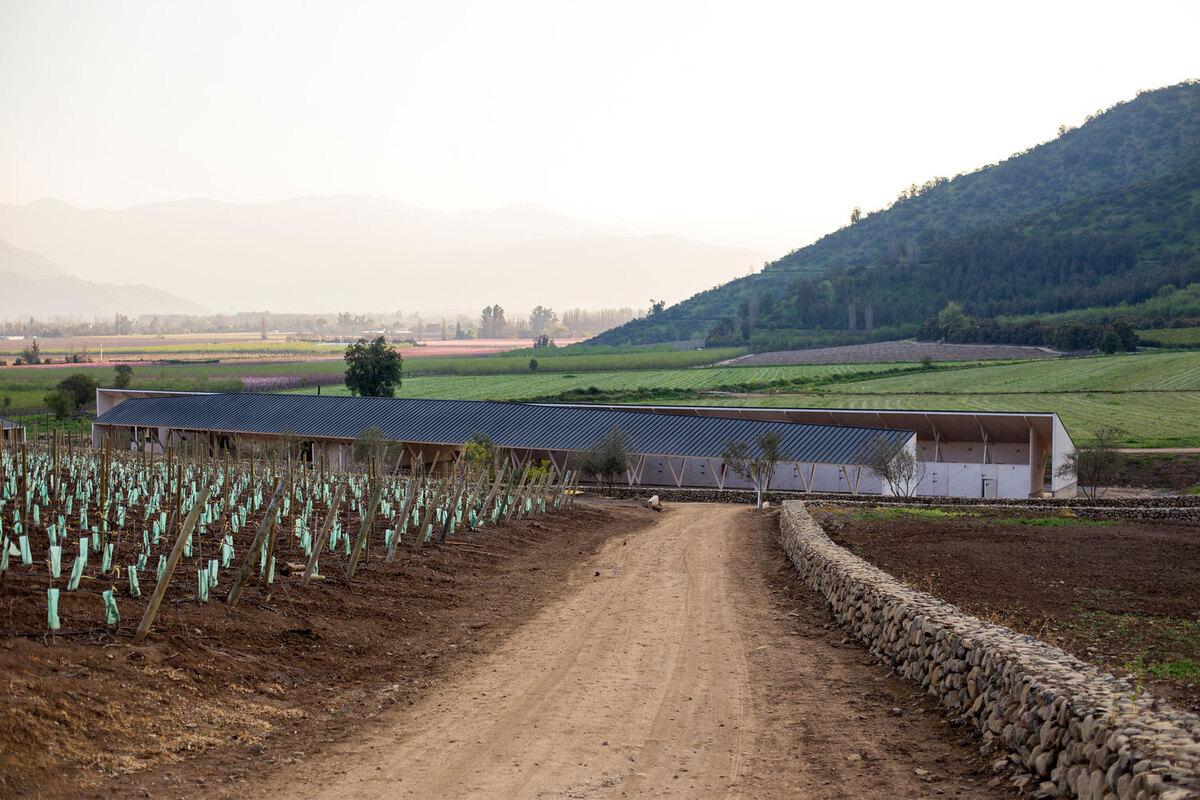

这个项目坐落在通往山顶的路上小径旁。它在一个狭长外延的屋顶下,展现在游客面前。它集中了三个基本部分:第一个部分包括办公空间和员工餐厅;二是为机械、工具和产品设计;第三个是马。两个空洞打破了建筑体块,打断了将近100米的长度,形成了两个走廊,它们充当这三个单元之间的介质,让视野、光线和风从建筑的一侧进入另一侧出。

巨大的人字屋顶在两端开放,两边分开。这种形式姿势在到马棚时更加明显,马棚的西侧坡度为15度,白天阳光可以透入马棚。同时,另一侧的坡度保持不变,与小路平行,在马厩的日常清洁工作中给马遮阳。该项目特别注重细节,解决马的护理问题:水槽、马绳、每晚关闭的马档百叶窗、马鞍房、马鞍支架、马饲料等。

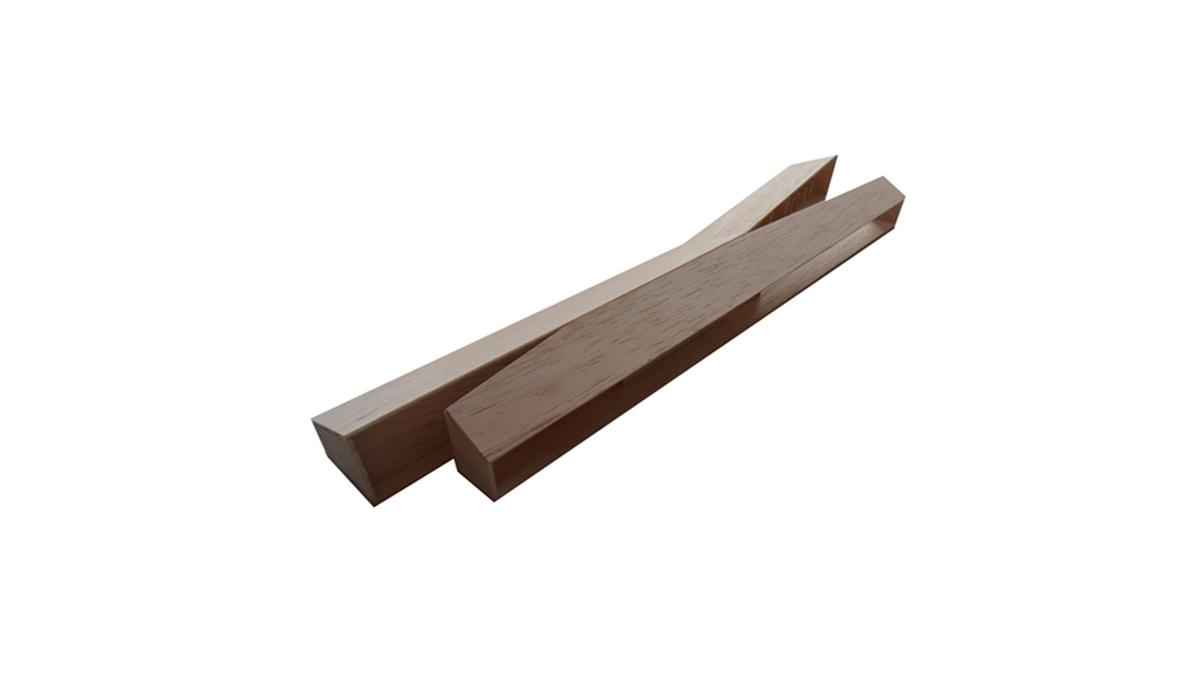

现代自动化技术和传统细木工的结合是结构设计的基础。这减少了金属接头的数量,使它们几乎完全看不见。

预制木结构需要极其精确的装配工作,才能正确地安装在先前建造的裸露的混凝土基座上。混凝土浇铸的底座是木板,以提供合适的纹理。预制木质结构后,木匠通过使用标准化挑选的松木进行手工作业完成工作。因此,建造是技术和工艺之间协调的工作流程的结果。Playgood 的顾问是这项工作木结构开发的基础。



图纸

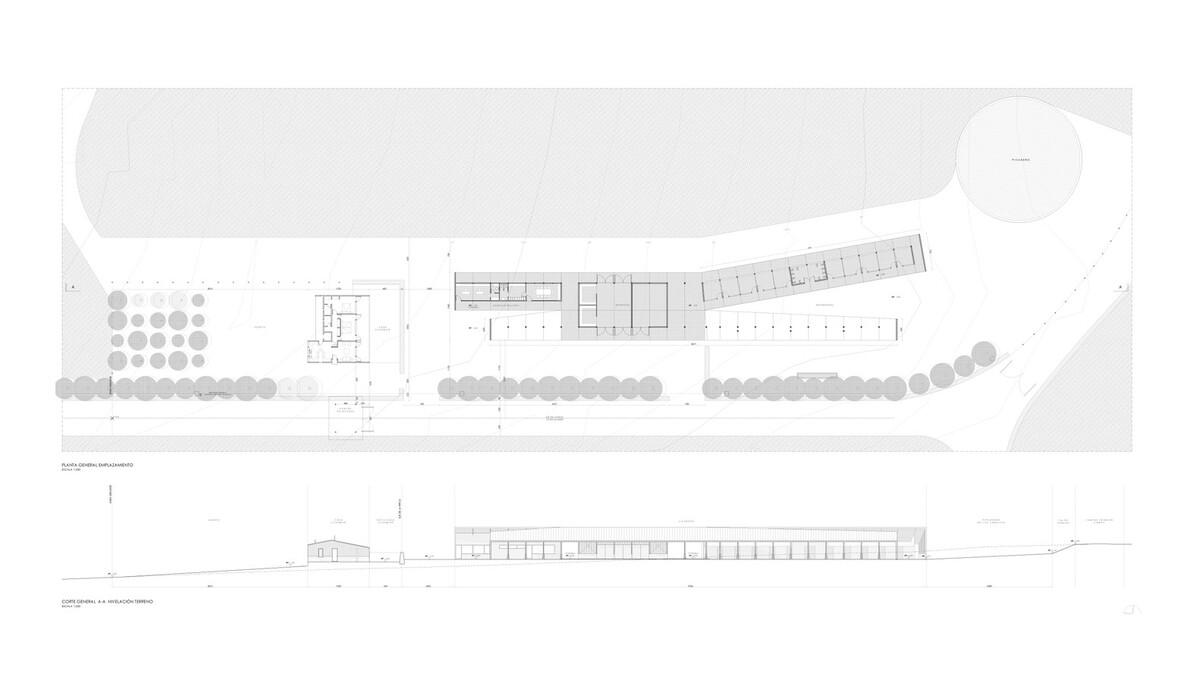

平面及剖面

立面图

结构详图

结构详图

结构详图

草图

草图

草图

草图


项目信息

建筑师:Peñafiel & Valdivieso Arquitectos

位置:Huelquén,派内,圣地亚哥首都大区,智利

主创建筑师:José Ignacio Valdivieso y José Domingo Peñafiel

面积:1130.0 平方米

项目年份:2016

摄影:Francisco Croxatto Viviani,

厂家:Arauco, Sikkens, Timber, CUBIERTAS NACIONALES
