枝桠交错有序的'树'状空间:河南珑府生活体验中心 / 罗宇杰工作室

ArchitectureDaily ArchitectureDaily

作者:罗宇杰工作室
原文链接

功能与空间的剥离
地产营销中心在完成销售后,多数时候会被拆除,使用时间长则几年,短则数月,是一种非常“短命”的建筑类型;少数时候保留下来也将被完全更改使用性质,它的内部空间一般装修繁复,在功能改造过程中也会带来极大的改造难度和资源浪费。如何创造一种空间,满足暂时的营销功能,又具有广泛的其他使用可能,是最合适的切入点,与其说是在设计营销中心,不如说是设计一个没有功能约束的空间来得更恰当。

调整大小 1_10东侧视角__view_of_the_east_side.jpg

延深些的思维逻辑就是将(空间限定性强)楼梯、卫生间等必要的服务空间按照人体工学做成基本模块,其他的(空间限定性弱)被服务空间尽可能弱化属性,达到一种功能与空间的剥离,获得空间使用上的绝对解放。

调整大小 11_13入口台阶_stairs_next_to_the_entrance.jpg

常规木材的最大木构空间单元&可生长
客户是鲜有的对地产开发有着极高品控的农场主,不盲目追求快速商业利益,而是通过营造更好的生活方式去吸引置业者,除了普通的地产开发也一直在进行着生态农场的打造和运营,也希冀通过营销中心传达给受众一种绿色生活方式的体验。无疑,木料成为了最佳的建筑主材。它是绿色材料,体现了与自然的连接,非常贴合客户的企业气质。

调整大小 15_05正面东侧__east_wing_of_the_front_facade.jpg

可以采购到高性价比的常规木材尺寸为:3m、4m、6m长,横截面200mm左右的方料。如何运用这些基准木料,去搭建一个大空间,获得更多元的空间适用可能?单根木柱为独立支撑单元是不太合适的,因为得不到一个无柱的大空间状态。

调整大小 17_09南面东侧__east_wing_of_the_south_facade.jpg

以多根木柱组合形成“集束柱”是比较合适的选择。在自然应力里,圆形受力最均衡,根据单柱截面尺度、适宜高度、便捷施工空隙等因素,水平单元形态采用了近圆形的正12边形、直径1m、木截面120mm*180mm的集束组合柱。

调整大小 4_17二层儿童区空间__kids'_area_on_2F.jpg

垂直方向采用 “树”的生长形态,分成五段每段2m左右,由内向上也向外慢慢挑出生长,最终形成高度4.5m、边长8m的方体边界空间,这样下部达到了使用的相对最大空间,整体又得相对最大结构强度。

调整大小 6_16儿童区座椅空间__seats_in_kids'_area.jpg

单元结构“集束柱”底部是正多边形,为了形成自由拼接之间的无空隙,底部向上延申由一开始中心的“近圆形”最后生长成外边界的“正方形”基本单元空间,正方形外边界单元体彼此可以任意在水平向X轴或Y轴上连续生长拼接,这些单元就像乐高积木一样,可以独立存在、也可以两个及以上到N个的组合,去获得所需要的空间尺度,它是可完全生长的。单元与单元之间水平对接又形成“连续拱券”,是一种结构非常稳定的受力体系,越生长结构越稳定。

调整大小 9_19休息区_resting_area.jpg

基本建造手段下的极速装配&可逆性

由于各种客观因素,要求设计、施工、装修、配饰在两个月的时间内完成,同时还要控制在低造价,并且可以快速搭建拆装、反复使用。对设计者来说既是挑战,也是重要的限制条件。

调整大小 3_03南侧视角__south_side_view.jpg

解决的策略

1,采取最基本的建造方式、用最普遍的材料加工工艺、让普通技术工人就可以参与建造、在最常见的工厂就可以加工生产,控制人工和工艺的低价和高效,达到工程可快速建造的状态。

调整大小 20_01施工过程__construction_process.jpg

2,最大程度的标准化、模块化,从整体拆分为基本单元,再拆分为标准部件,最后可以只是由三个基本部件构成,控制了最小和最少模块单元,建立一套标准简洁的组装逻辑,得以在各个施工和安装阶段加快速度。

36_结构模型研究过程_Development_process_of_structure_model_ .jpg

结构模型研究过程

3,拆分所有可能细分的工种,尽可能分在不同的工厂加工,并合理配置生产车间,必要时进行距离和空间、设备上的再调配。所有的材料和部件不用到工地现场等待前序工作完成再进行下一步施工。调整大小 18_06北侧庭园__garden_on_the_north_side.jpg

如放线挖槽的同时,钢构的基础在金属工厂加工,木柱在木作工厂加工,钢连接构件在数控车床加工…基础安装就位,土方回填的同时在钢构基础上安组装好的单元木柱组合部件。只需要将部件之间的构件进行螺栓连接即可。甚至包括室内的家具、空调、地面、线路系统..。所有的工序统筹进行。最终使得建施和软装控制在49历天的时间内,提前完成了不可能完成的工作。

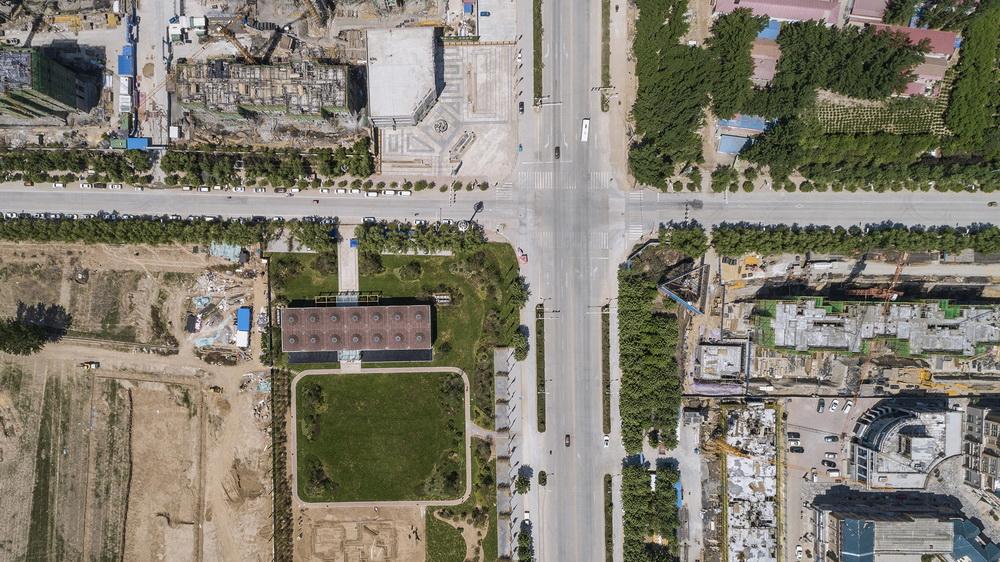

调整大小 21_04城市航拍__aerial_view.jpg

调整大小 2_02施工过程中__construction_process.jpg

整座建筑除了一层地面考虑到诸多现实使用因素采用了水泥砂浆铺贴地砖外,其他所有的部件都采用的是螺栓连接,所有的组成构件都可以被拆卸,进行再施工利用,不用担心场地被征用需要拆除而完全无法移走使用的困境,哪怕是基础,也是可以完全拆卸和安装的。这是一个可完全移动并重复被使用的“长寿”建筑,达到了一种可逆建造状态。调整大小 12_18背景墙东侧__east_side_of_the_setting_wall.jpg

构建一个“智慧”的生命腔体

如果把建筑拟生化,所需要的设备、机电、管线就是生命体所相对应的呼吸系统、经络、血脉..,生命体是如此的智慧,所有这些系统它们绝不是孤立存在的,而是和骨架、肌肉腱体高度契合嵌在一起,是一种共生的状态,得到一个更有效、更集约的腔体。

调整大小 19_08南侧草坪__lawn_on_the_south_side.jpg

本项目附属物的营造方式,就是遵循生命体的构建智慧。如家具,就采用了从结构体自然生长而成的方式,桌子与“集束柱”各单体木柱组接,家具“长”在结构柱上,所有的围护栏杆也是长在结构体系上。可以这么说,最核心的结构树,就自然生长出了家具、护栏,甚至向外生长织出外表皮,同时这些必须的“零部件”因为是主结构体伴生的关系,也会反作用于结构体而协同受力使得结构更稳定。

调整大小 8_18二层儿童区空间__kids'_area_on_the_2F.jpg

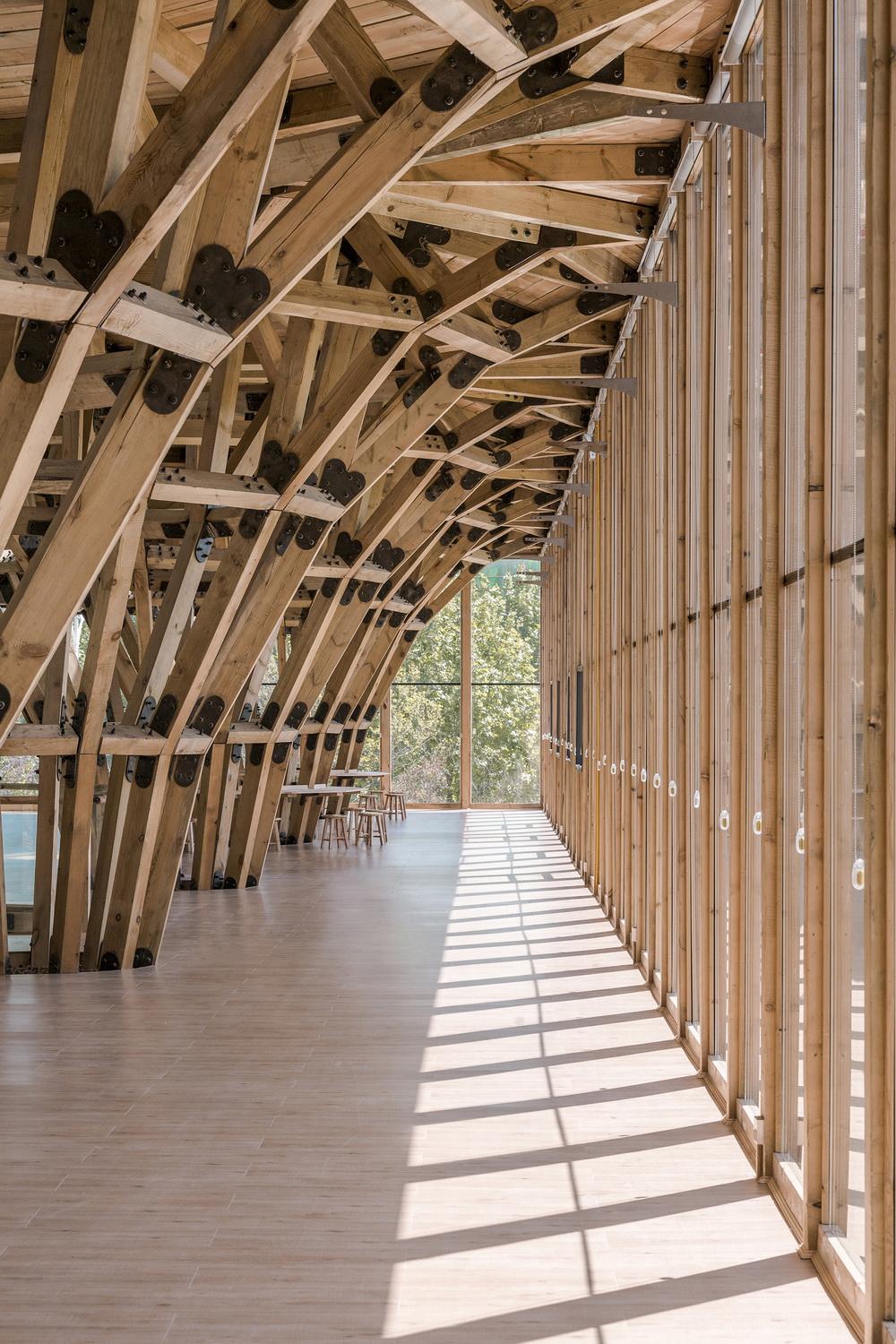

调整大小 10_20二层通廊_2F_corridor.jpg

设备、机电、管线、家具、外表皮等融合到结构单元或者结构体系之中。达到的效果就是这些附属内容占据最小的空间,使功能与空间剥离的目标更好的实现,得到一个“智慧”的类生命腔体空间。

调整大小 5_14中庭_atrium.jpg

普适空间&普用空间
密斯•凡•德•罗将芝加哥伊利诺伊理工学院克朗楼称为“普适空间”, 因为设计允许建筑改变功能,密斯称“它是创造的最清晰的建筑,完美地体现了普适的理念”。

调整大小 16_07东南侧__southeastern_side.jpg

珑府生活体验中心以国内现有的常规标准木材和普遍性加工工艺、建造技术,并不是迁就和设计某个特定功能,而是创造无限的使用可能,包含但不限于密斯的“普适空间”的是。

调整大小 7_15中庭_atrium.jpg

在空间不变而达到功能“普适”的基础上,还可以根据不同的时间变化、适用状态而去增加、删减、更替或移动建筑的局部或整体。它本身也可以完全被拆分消解,通过“可逆建造”重回到材料的初始状态为其他建筑施工行为所用,达到一种空间和材料都能普遍运用的最大可能。

调整大小 14_12夜景水面__water_surface-night_view.jpg


图纸

调整大小 22_00城市关系图__city_map.jpg

城市关系图

调整大小 23_64个单元体的轨道交通枢纽可能_64_units_can_be_used_for_Rail_transit_hub.jpg

64个单元体的轨道交通枢纽可能

调整大小 24_16个单元体的珑府生活体验中心实践_16_units_____Longfu_life_experience_center.jpg

16个单元体的珑府生活体验中心实践

调整大小 25_8个单元体的幼儿活动空间可能_8_units_can_be_used_for_Children’s_active_space.jpg

8个单元体的幼儿活动空间可能

调整大小 26_4个单元体的办公空间可能_4_units_can_be_used_for_Workroom.jpg

4个单元体的办公空间可能


2个单元体的小书店可能

调整大小 30_1个单元体的树屋可能_1_unit_can_be_used_for_Tree_House.jpg

1个单元体的树屋可能


剖透视


剖面


立面

调整大小 32_01总平面图__Site_plan.jpg

总平面图

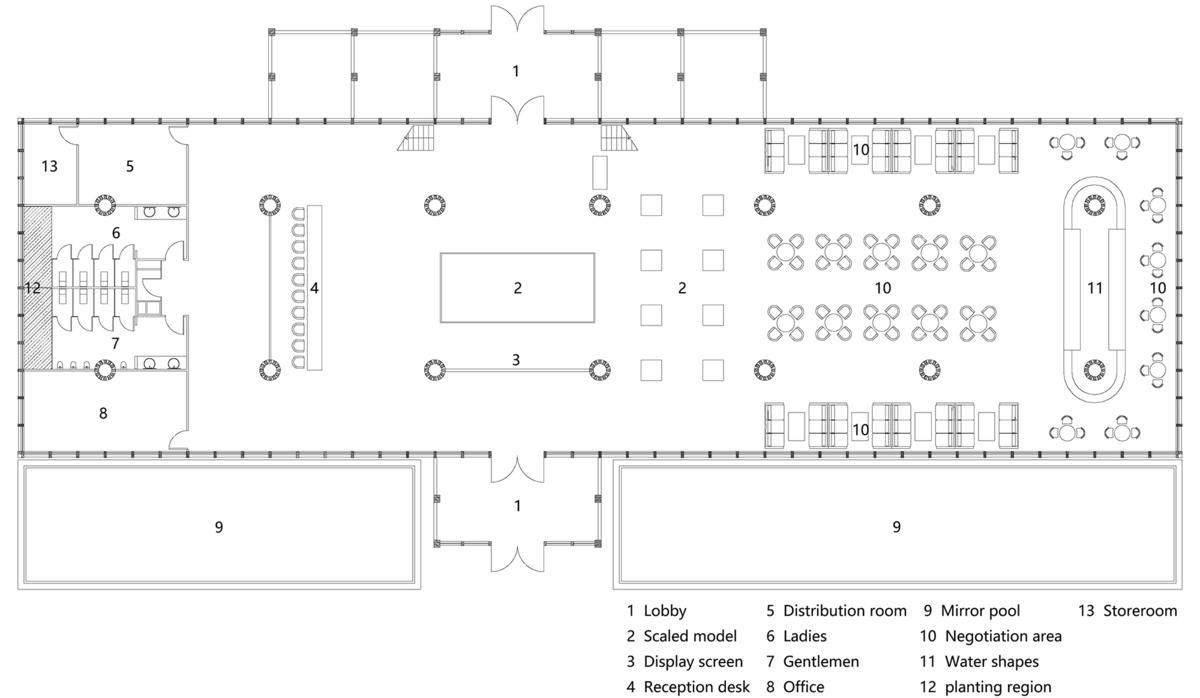

首层平面图


二层平面图

调整大小 35_07_节点图details.jpg

节点图


项目信息

建筑师:罗宇杰工作室

地址:长庆路与富民路交叉路口西南,濮阳县,河南省,中国

主创建筑师:罗宇杰

设计团队:王小涛,魏文景

建筑面积:1588.0 平方米

项目年份:2018

摄影师:金伟琦

施工方:濮阳市晶艺建筑装饰设计工程有限公司

业主(设计顾问):来利军
