作者:NL Architects
原文链接
![1556591848859149.jpg](/wp-content/uploads/2019/04/1556591848859149.jpg)
![1556591848446200.jpg](/wp-content/uploads/2019/04/1556591848446200.jpg)
这10户住宅是建筑师Cie为500户住宅和一个公园做的名为‘Het Funen, Hidden Delights’的总体规划设计的一部分。这个三角形的基地位于阿姆斯特丹东部,历史文化中心和新建港区之间,这里原本是一个停放牵引车的停车场。基地的东边和南边分别是一栋超过300户的公寓楼和办公空间,这些屏障保证了基地不受邻近铁路的噪音干扰。在这个半开放的空间内部设置了一个松散随意的路网系统,其中包含了16个小型的单元。这些‘Hidden Delights’建筑高度从9米到18米不等。整个基地上演了从公共开放到私人私密的空间转变。根据这个城市的传统,整个规划设计包括公园都是委任一个公司IBC Vastgoed设计、深化并建设的。
![1556591861970279.jpg](/wp-content/uploads/2019/04/1556591861970279.jpg)
![1556591861319334.jpg](/wp-content/uploads/2019/04/1556591861319334.jpg)
公园的维护由一家私人公司着手负责,并不是由市政府负责,但是公园还是向公众开放的。其中有三个尺寸约30.5*27.7米的类似正方形的场地,其上的建筑必须包含2.5层的层数。这就要求建筑的前两层都在同一平面上正常建造,其上50%为建筑,而另外50%则作为屋顶花园或者露台。我们负责的10户住宅中,每个住宅的体量都是平均分配的,大约633立方米。这些住宅按照背靠背的方式有序排列。每栋建筑都由位于建筑中间的走道进入。这个“迷你峡谷”让外立面摆脱了必要的储存空间和技术设备,使居民可以从公共区域直接进入。
![1556591876837623.jpg](/wp-content/uploads/2019/04/1556591876837623.jpg)
![1556591876583213.jpg](/wp-content/uploads/2019/04/1556591876583213.jpg)
![1556591876737722.jpg](/wp-content/uploads/2019/04/1556591876737722.jpg)
公寓住宅的前门设在建筑的背后,内部好像外翻了一样。建筑的“内脏”,比如水表、气表、走道和楼梯等隐藏在内部暗区,从而使外立面可以朝着阳光、景色和公园所在的位置开放。另外三栋占地面积稍小,但是相应的建筑高度有所增加(18米)的建筑分布在其周围。为了更好地诠释和表现规定的2.5层的层数,也就是2层+1/2层的硬性规定,我们在正式做决定之前先从零开始,做了一个6+1.5=7.5米的体块。为了创造在总规要求内的建筑空间,我们对之前的体块进行变形和重组,尽可能地拉大与邻近体块之间的距离,在正交网格内打造了一个斜对角线。
![1556591891646812.jpg](/wp-content/uploads/2019/04/1556591891646812.jpg)
![1556591904411305.jpg d3.jpg](/wp-content/uploads/2019/04/1556591904411305.jpg)
![1556591891992892.jpg](/wp-content/uploads/2019/04/1556591891992892.jpg)
利用设计工具对体量进行轻微旋转,将这个完整的体块通过走道划分成朝向两个不同方向的小单体,这个走道代替了传统的两道“黑墙”的分隔,同时也人为打造了一条公共的捷径。而建筑划分的标准就是之前提到的每户住宅633立方米这个数据。当所有的住宅同时被拉伸和压缩,在纵向或者横向时,他们的体积始终保持不变。尽管从外立面看,它们似乎是一个类型的,但是每户住宅都是独立并且独一无二的,他们的层数从一层半到4层不等,面积则从120米到160米不等。每户住宅都是与众不同的,同时它们又是建筑的一个组成部分它们是一个整体。建筑高度最低5米,最高15米,但是平均高度仍然保持在7.5米。在设计过程中,作为参考的标准建筑变得十分多样。
![1556591930662377.jpg](/wp-content/uploads/2019/04/1556591930662377.jpg)
![1556591930786099.jpg](/wp-content/uploads/2019/04/1556591930786099.jpg)
![1556591931910034.jpg](/wp-content/uploads/2019/04/1556591931910034.jpg)
![1556591931614666.jpg](/wp-content/uploads/2019/04/1556591931614666.jpg)
![1556591931758277.jpg](/wp-content/uploads/2019/04/1556591931758277.jpg)

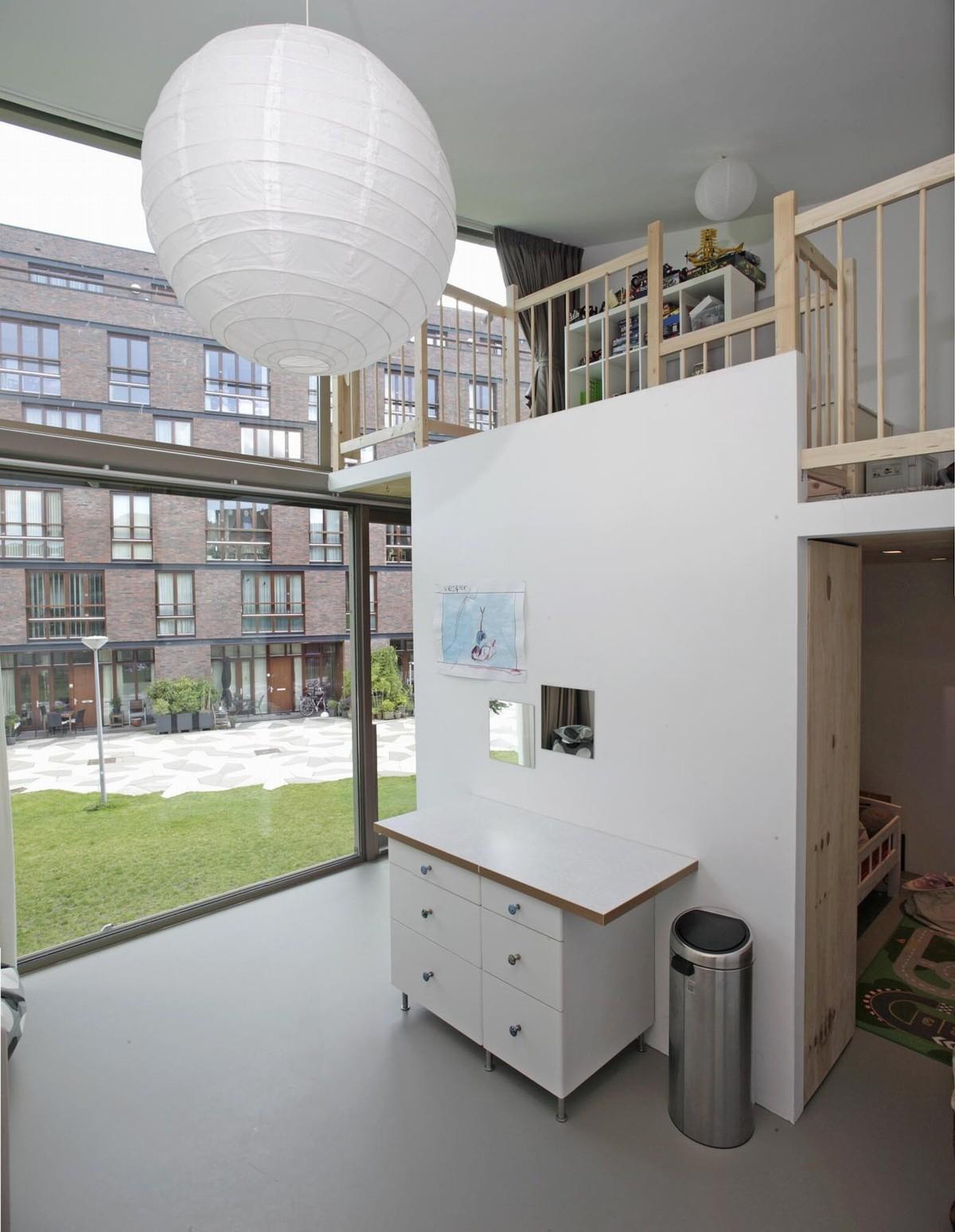

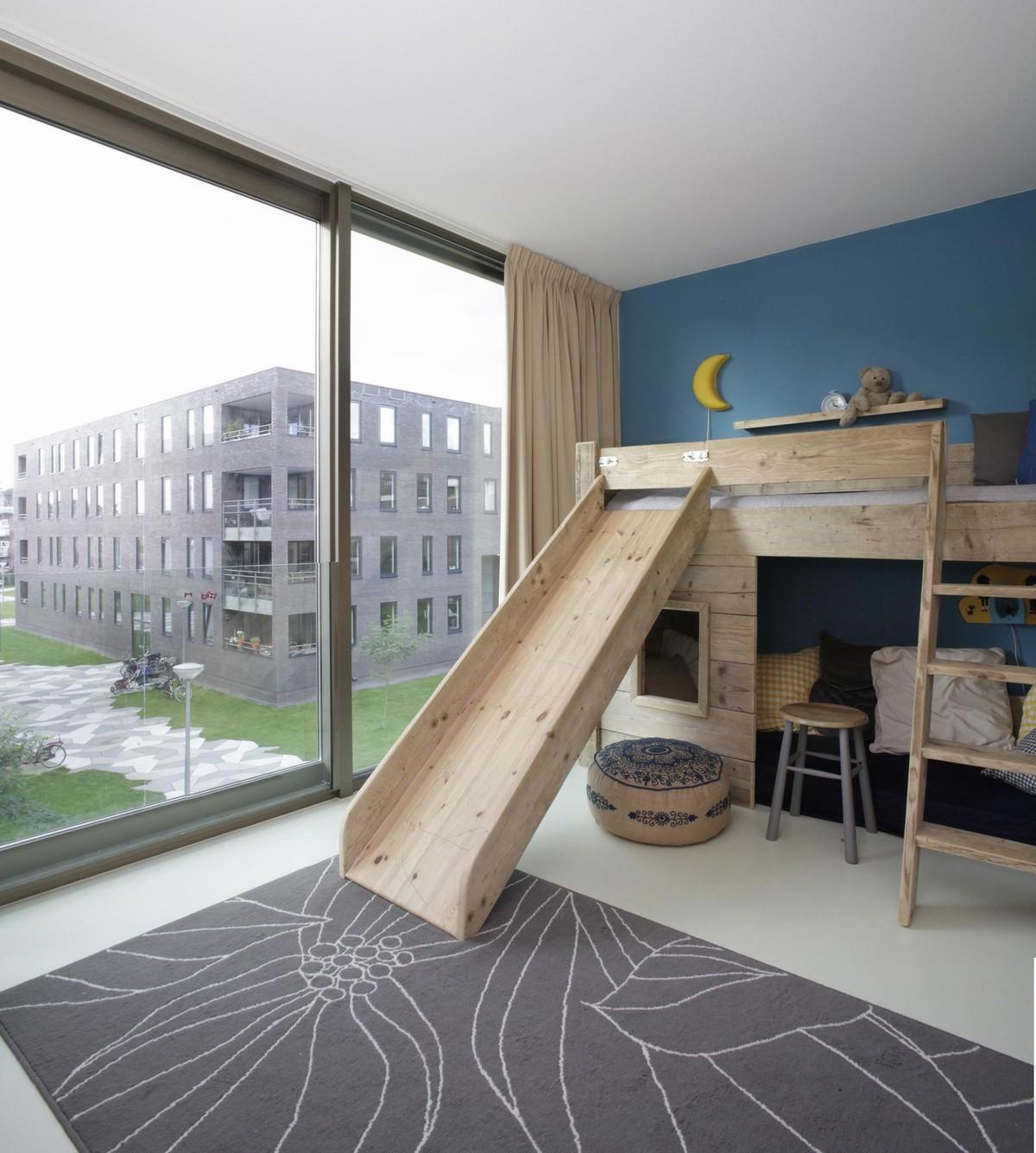

室内照片:
![1556591965668003.jpg](/wp-content/uploads/2019/04/1556591965668003.jpg)
![1556591966212171.jpg](/wp-content/uploads/2019/04/1556591966212171.jpg)
![1556591966354034.jpg](/wp-content/uploads/2019/04/1556591966354034.jpg)
![1556591966890601.jpg](/wp-content/uploads/2019/04/1556591966890601.jpg)
![1556591966710789.jpg](/wp-content/uploads/2019/04/1556591966710789.jpg)
![1556591966486443.jpg](/wp-content/uploads/2019/04/1556591966486443.jpg)
设计图纸:
![1556592140987483.jpg 调整大小 34_Volume_Diagram.jpg](/wp-content/uploads/2019/04/1556592140987483.jpg)

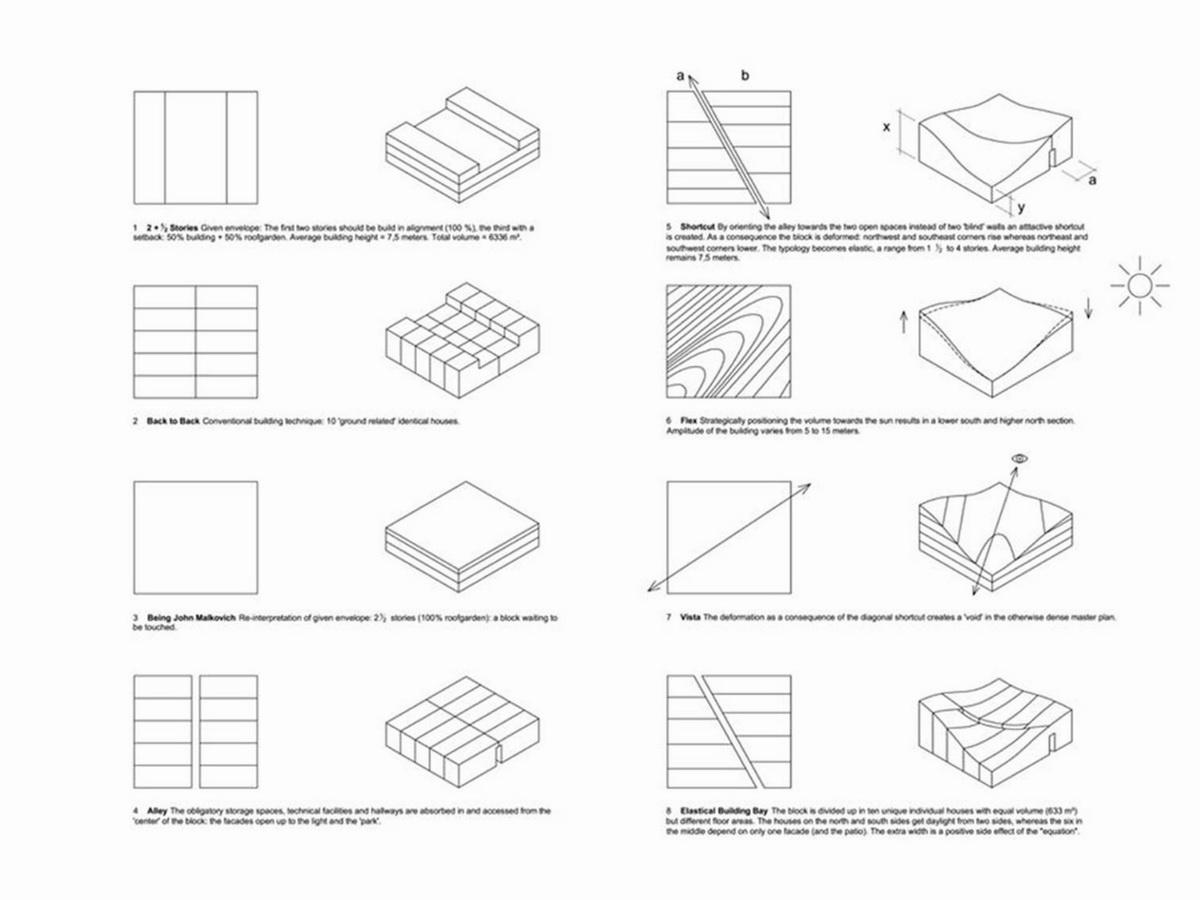

概念图
![1556592073857209.jpg 调整大小 38_Plan_01.jpg](/wp-content/uploads/2019/04/1556592073857209.jpg)
一层平面图
![1556592084321890.jpg 调整大小 39_Plan_02.jpg](/wp-content/uploads/2019/04/1556592084321890.jpg)
二层平面图
![1556592094827897.jpg 调整大小 37_Plan_03.jpg](/wp-content/uploads/2019/04/1556592094827897.jpg)
三层平面图
![1556592106524138.jpg 调整大小 36_Plan_04.jpg](/wp-content/uploads/2019/04/1556592106524138.jpg)
四层平面图
![1556592115257754.jpg 调整大小 35_Roof_Plan.jpg](/wp-content/uploads/2019/04/1556592115257754.jpg)
屋顶平面图
![1556592207330562.jpg 调整大小 40_Render_Diagrams_01.jpg](/wp-content/uploads/2019/04/1556592207330562.jpg)

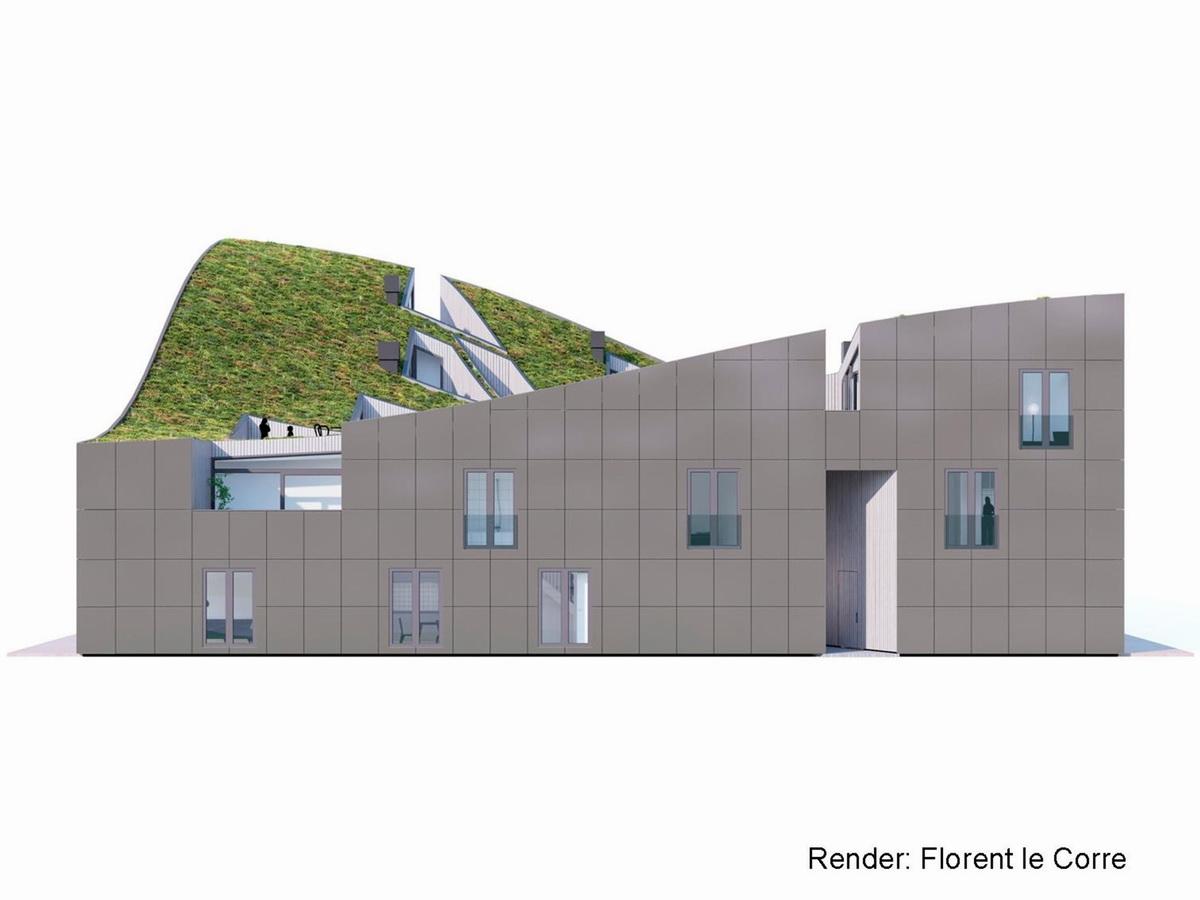

立面图
![1556592217694485.jpg 调整大小 41_Render_Diagrams_02.jpg](/wp-content/uploads/2019/04/1556592217694485.jpg)
剖面图
![1556592238315553.jpg 调整大小 7_Render_Diagrams_03.jpg](/wp-content/uploads/2019/04/1556592238315553.jpg)
剖面图
![1556592248809032.jpg 调整大小 42_Render_Diagrams_04.jpg](/wp-content/uploads/2019/04/1556592248809032.jpg)

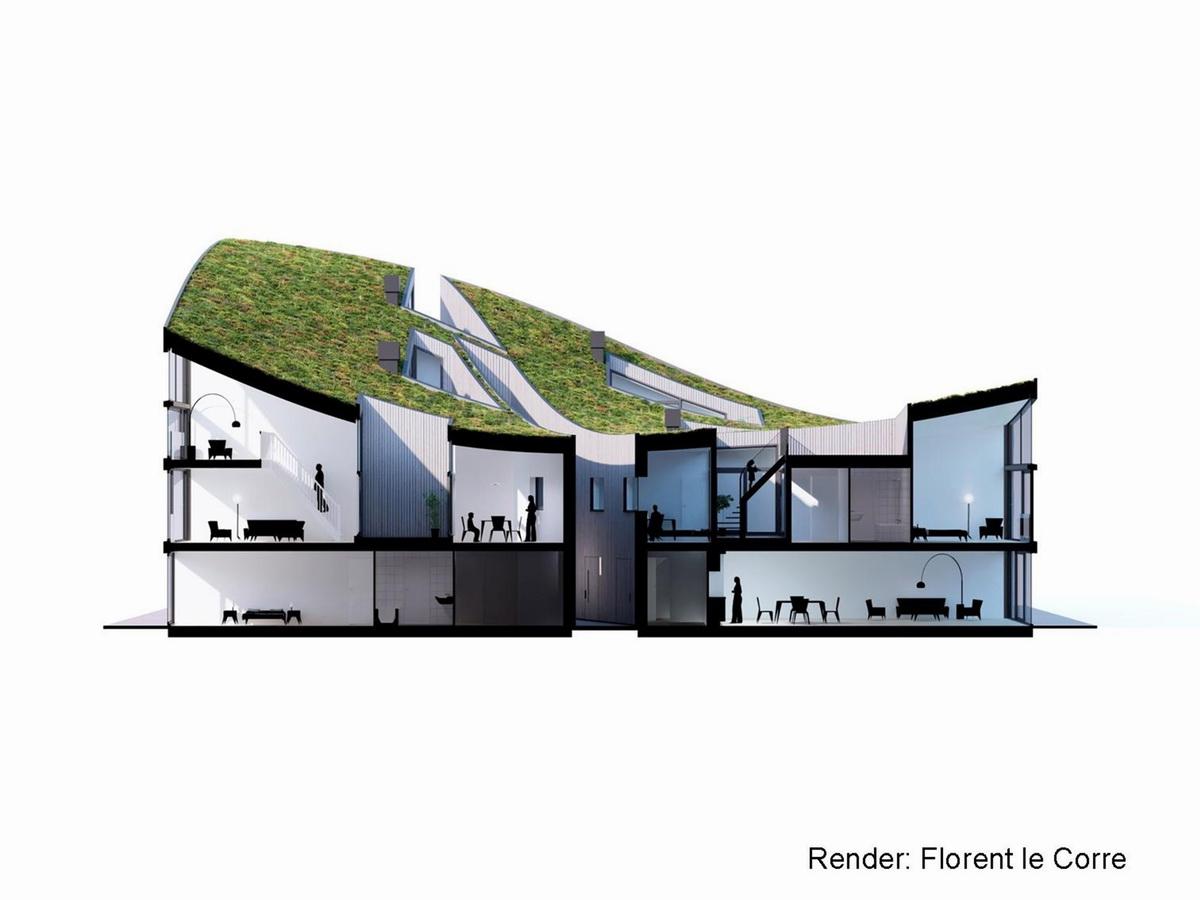

剖面图
![1556592259804087.jpg 调整大小 43_Render_Diagrams_05.jpg](/wp-content/uploads/2019/04/1556592259804087.jpg)

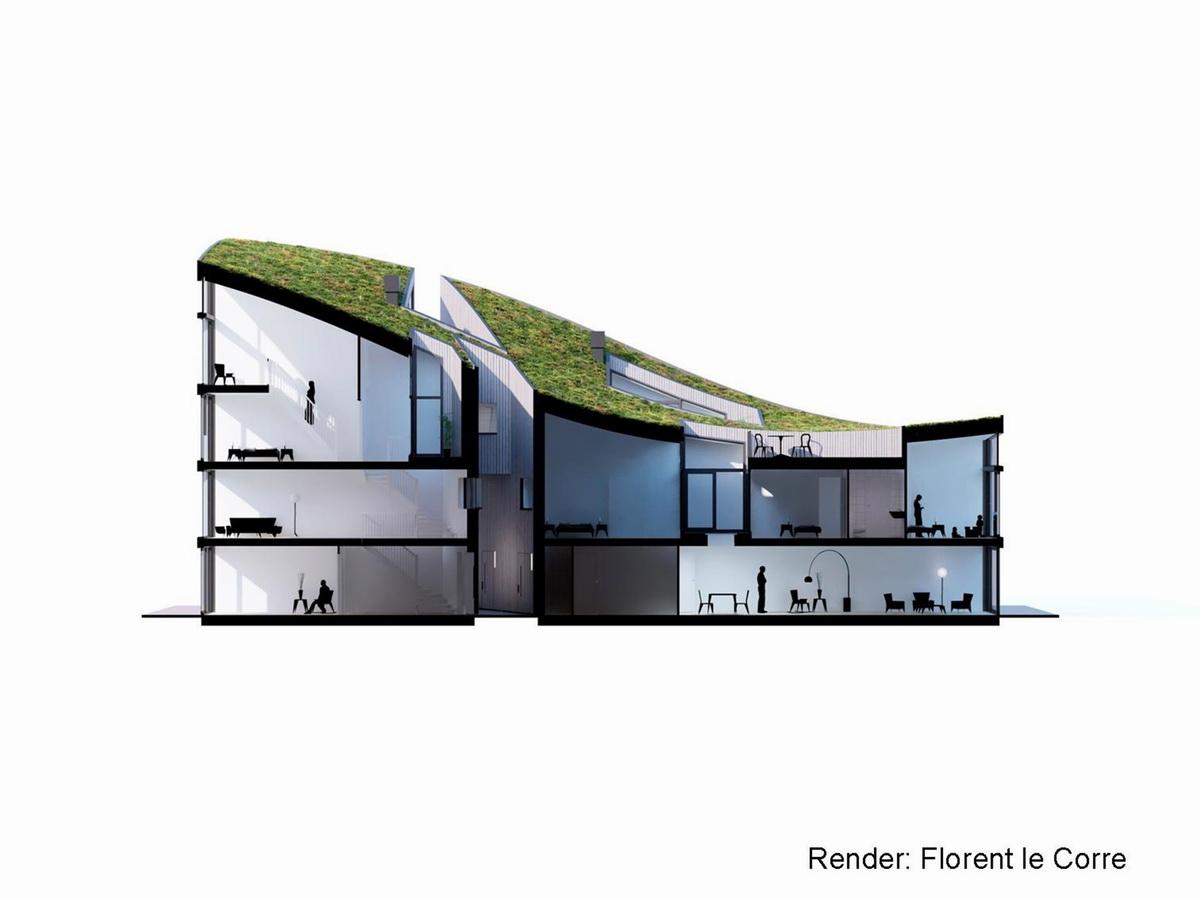

剖面图
![1556592267538248.jpg 调整大小 44_Render_Diagrams_06.jpg](/wp-content/uploads/2019/04/1556592267538248.jpg)
剖面图
![1556592278369690.jpg 调整大小 45_Section.jpg](/wp-content/uploads/2019/04/1556592278369690.jpg)
剖面图
![1556592291313662.jpg 调整大小 46_Urban_Block_Diagram_01.jpg](/wp-content/uploads/2019/04/1556592291313662.jpg)
体块分析
![1556592300810322.jpg 调整大小 47_Urban_Block_Diagram_02.jpg](/wp-content/uploads/2019/04/1556592300810322.jpg)
体块分析
项目信息:
建筑师:NL Architects
地址:Funenpark, 1018 阿姆斯特丹,荷兰
类别:公寓
项目负责建筑师:Pieter Bannenberg, Walter van Dijk, Kamiel Klaasse, Mark Linnemann
项目年份:2009
摄影师:Raoul Kramer
合作团队:Caro Baumann, Jennifer Petersen, Niels Petersen, Holger Schurk, Misa Shibukawa, Rolf Touzimsky
结构工程师:Ingenieursbureau Zonneveld bv
机械工程师:Sweegers en de Bruin bv
建筑物理工程师:Cauberg Huygen
施工方:IBC Woningbouw Amersfoort bv
业主:IBC Vastgoed / Heijmans
