人工化的自然-松阳原舍 · 揽树山房 / gad · line+ studio

gad · line+ studio gad · line+ studio

作者:gad · line+ studio
校对:星期八小镇

调整大小 01鸟瞰,aerial view.jpg

 鸟瞰 ©存在建筑-建筑摄影

「 松阳 · 最后的江南秘境 」

 宋代诗人沈晦在《初至松阳》一诗中曾这样描写松阳:“惟此桃花源,四塞无他虞”。千年以后,云雾依旧缭绕的“桃花源”里藏着100多座格局完整的古村落,被国家地理杂志誉为“最后的江南秘境”。

调整大小 松阳,Songyang.书生.jpg

▲ 松阳 ©书生

调整大小 松阳,Songyang,图片来自网络.jpg

 松阳,图片来源于网络

松阳原舍是line+继飞茑集后第二次深入松阳的设计实践。项目位于浙江省丽水市松阳县四都乡榔树村,场地整体北高南低,红线内高差近四五十米,是典型的“九山半水半分田”山区聚落。原始地块呈台阶状形态,夯土老房子已近倒塌或拆除,唯有几棵参天古树见证着村庄的起落更迭。

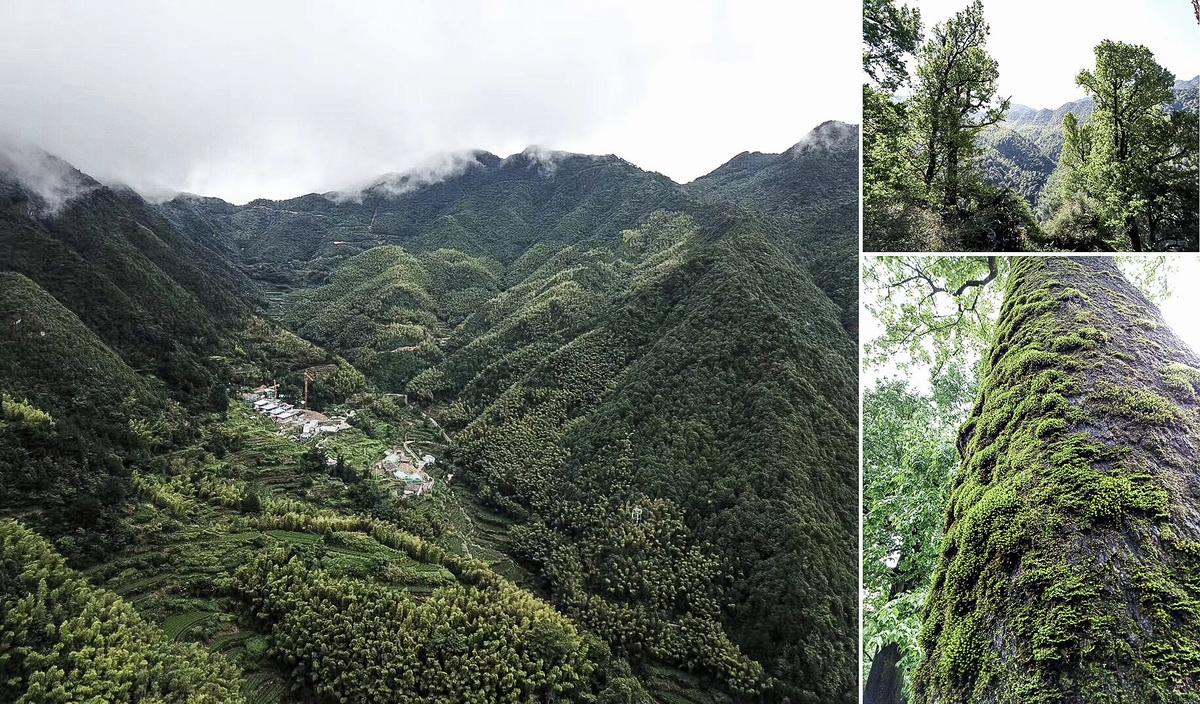

调整大小 02场地概貌,site,图片来自网络.jpg

 场地概貌,图片来自网络

调整大小 03建成后的松阳原舍,Songyang Original Cottage.jpg

 建成后的松阳原舍 ©杨光坤

调整大小 04平台视野,view form the terrace.jpg

 平台视野 ©金选民

「 自然与人工 」

我们所见的榔树村:山林与云海,梯台与乡舍,夯土与青瓦,无需多余装饰,展现出中国乡村独有的美感。而山间一栋栋承载着地道山民生活的百年老宅,随着村民生活方式与价值观的改变,在建设与发展中被破坏,遗弃。据料载,在2000年至2010年,每天有近300个自然村在城市化的洪水中淹没,10年内消失了90万个。项目选址于此,在为城市游人提供暂栖之地以外,也肩负着复兴榔树村的重任,寄托了我们对人类与自然以及人工环境之间关系的期望与思索。

调整大小 05 鸟瞰图,aerial view.gad · line+ studio.jpg

 鸟瞰 ©gad · line+ studio

中国传统村落,在“现代”到来之前,之所以能存活数千年,必定有其生命的根系和脉络。它看似散漫无序,却融合了一个地区民族文化、科技、美学、教育、民俗和信仰,是一个有着自身灵魂的复合生命体。

调整大小 06展现出中国乡村独有的美感,presented unique beauty of Chinese countryside without redundant decorating.jpg

调整大小 07展现出中国乡村独有的美感,presented unique beauty of Chinese countryside without redundant decorating.jpg

 展现出中国乡村独有的美感 ©存在建筑-建筑摄影

调整大小 08展现出中国乡村独有的美感,presented unique beauty of Chinese countryside without redundant decorating.jpg

 展现出中国乡村独有的美感 ©金选民

面对自然与传统,设计的宗旨启于对原始地块现状的敬畏与尊重,对原有生活方式的依赖与还原。大音希声、大象无形、大巧若拙,依据自然随形赋势,沿袭传统自然村格局,追求无设计的美感,以此实现秉承传统、复原肌理、激活村落的设计策略。

调整大小 09尊重原始地块现状,the designing tenet respects the current situation of original site.jpg

 尊重原始地块现状 ©金选民

调整大小 09-1景观阳台,viewing balcony.jpg

 景观阳台 ©侯博文

「 方法与策略 」

为此,团队多次地去到现场踏勘测绘,对古树与古道进行准确定位,不同台地的原始标高反复确认,最终设计布局是在对无数种可能性进行尝试之后,最契合于地块的答案,以秉承最低程度破坏自然的原则。

调整大小 10 保留古树与建筑的关系 the relationship between preserved ancient trees and architecture.jpg

 保留古树与建筑的关系 ©存在建筑-建筑摄影

调整大小 01 概念草图 concept sketch .jpg

 概念草图 ©gad · line+ studio

设计以类型学将公区、集中式客房和独栋Villa三种功能空间模块化。避开古树,置入各功能模块。依据原始地形,模块以最大可能放置在原始台地标高上。公区层层叠退,客房化整为零,化解建筑的体量感。再依据等高线走向、景观、视野的不同进行高度和角度的微调,保证隐私性的同时实现最大化的景观体验。

模型 model photo©gad · line+ studio.gif

 模型照 ©gad · line+ studio

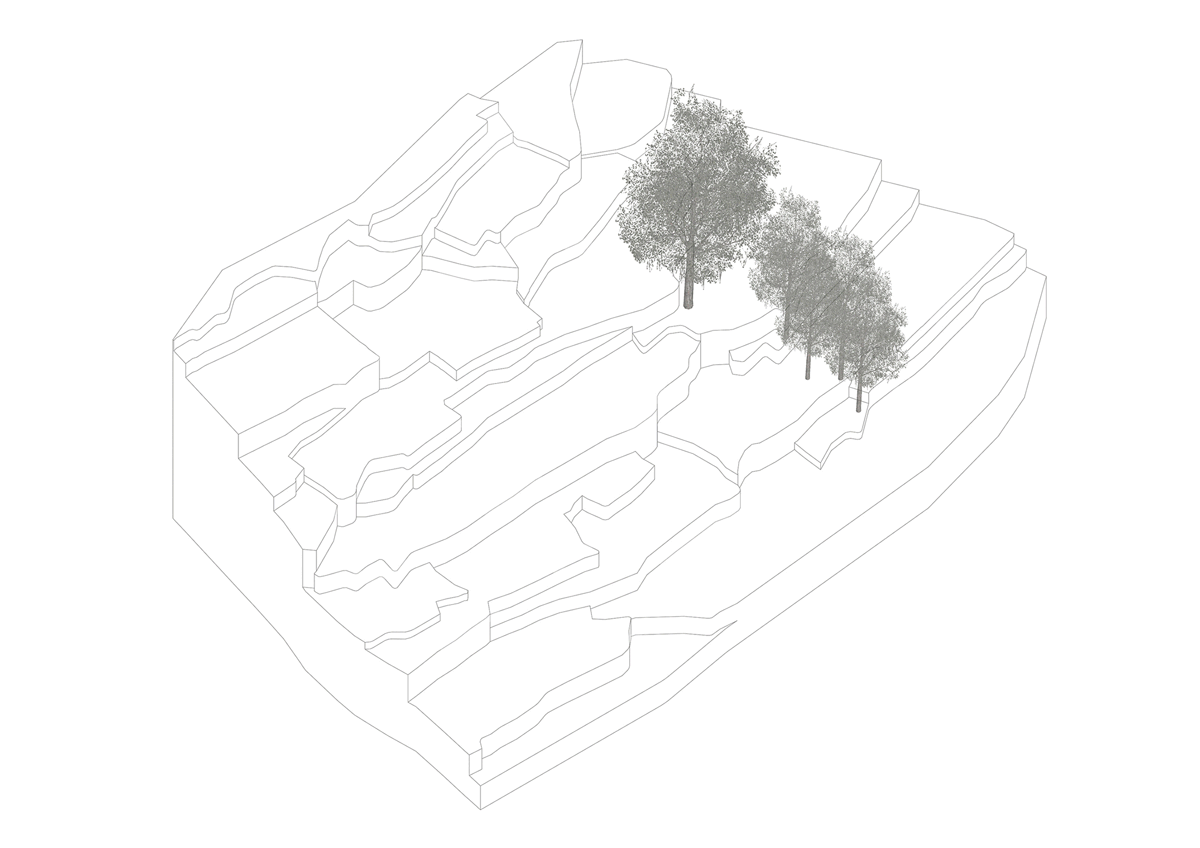

 形态生成图解 ©gad · line+ studio

调整大小 03轴测图 axon .jpg

 轴测图 ©gad · line+ studio

调整大小 04轴侧流线分析circulation diagram .jpg

 轴测流线分析图 ©gad · line+ studio

调整大小 11路径,path.jpg

 路径 ©侯博文

调整大小 12泳池平台,pool area.jpg

 泳池平台 ©唐徐国

33间客房,配备接待大堂、图书阅览、餐厅厨房、恒温泳池的公共区域,2688㎡的建筑面积,对于一个山间民宿无疑已是巨大的体量。设计以一层或两层的客房错落有致地散落山间,四层的公区以片层形式贴合地形延展,弱化体量的同时,创造出一系列观景露台。各层建筑的顶面和地面与不同高度的山体衔接,层层展开,建筑如从山中生长出来,以最轻柔地方式贴合于山地,隐现于景观。

调整大小 13建筑体量层层展开,如从山中生长出来,the buildings are spread out layer by layer, resembling growing out of mountains.jpg

 建筑体量层层展开,如从山中生长出来 ©存在建筑-建筑摄影

调整大小 14泳池平台,pool area.jpg

 泳池平台 ©唐徐国

调整大小 15 从泳池望向山景,view to the mountain landscape from the pool.郝军 Hao Jun.jpg

 从泳池望向山景 ©郝军

调整大小 16从泳池望向山景,view to the mountain landscape from the pool.jpg

 从泳池望向山景 ©金选民

由毛石砌筑的台阶拾级而上,巧妙的动线设计让来访者的视线在远山和背山间迂回。爬坡、仰望、转折、远眺,在空间里营造步移景异、曲径通幽的游山之趣。建筑背山面谷,卧于一方宝地,树木遮掩,若隐若现,远山美景可观、百年古樟为邻,透过不同的窗口,在不同的时间里,在不同的建筑高度,都是不同的风景,每一个层次都有不同的体验,每扇窗口外都是整幅无框山野画卷。

调整大小 17客房建筑外观,guest room volumes exterior view.jpg

 客房建筑外观 ©侯博文

调整大小 18客房建筑外观,guest room volumes exterior view.jpg

 客房建筑外观 ©杨光坤

调整大小 19步移景异、曲径通幽的游山之趣,sceneries vary with changing view-points and the winding path leads to a secluded quiet place.jpg

 步移景异、曲径通幽的游山之趣 ©金选民

「 材料与建造 」

公区的大悬挑板,由木模板混凝土一体浇筑而成。建筑师希望通过对结构设备的细致处理,强化空间的纯粹性。为满足保温标准,采用200(混凝土承重墙)+80(保温岩棉)+120(混凝土装饰墙)的夹心墙,为在不设吊顶的情况下隐藏管道与空调风口,在不影响空间效果的位置设计净宽600-1000的设备空腔,将空调等设备藏在里面。

调整大小 05剖面section.jpg

 剖面图 ©gad · line+ studio

调整大小 06混凝土夹心墙系统concrete ornamental wall system.jpg

 混凝土夹心墙系统 ©gad · line+ studio

调整大小 20 层层叠退的公区A cascade of retreated public area.jpg

调整大小 21 层层叠退的公区A cascade of retreated public area.jpg

 层层叠退的公区 ©存在建筑-建筑摄影

调整大小 22观景平台,viewing platform.jpg

调整大小 23观景平台,viewing platform.jpg

调整大小 24观景平台,viewing platform.jpg

 观景平台 ©存在建筑-建筑摄影

客房提取坡屋顶形制,材料以当地毛石和夯土为主,延续传统生活与文脉。在这里,并没有宏大叙事的建筑空间,也没有昂贵繁复的材料做法,材料与形式的有机结合,每一栋山舍的夯土、垒石、小青瓦,是建筑材质、立面造型,更是山里的生活。

调整大小 25 独栋villa.jpg

 独栋villa ©金选民

调整大小 26 客房建筑外观,guest room volumes exterior view.jpg

 客房建筑外观 ©存在建筑-建筑摄影

「 诗意与栖居 」

调整大小 27山野中的家, a home in mountainscape.jpg

 山野中的家 ©金选民

调整大小 28 材料以当地毛石和夯土为主the buildings are mainly constructed with local rubbles and rammed earth.jpg

 材料以当地毛石和夯土为主 ©金选民

调整大小 29客房建筑外观,guest room volumes exterior view.jpg

 客房建筑外观 ©杨光坤

这是一家民宿,也是你从城市里来到山野中的一个家。在这里慢下脚步,看一缕晨曦,古木环绕,满目青山,云卷云舒。在层层梯田之上的不只是简单散落的大小民宿,而是将传统聚落肌理含于其布局,将榔树村的传统文化根植于这片土地的居住容器,提供的是一种融合了当地文化与现代文明的栖居方式。

客房内部,guest room interior view ©存在建筑-建筑摄影 ©唐徐国 gif.gif

 客房内部 ©存在建筑-建筑摄影 ©唐徐国

调整大小 32 窗景 window scene.jpg

 窗景 ©金选民

松阳原舍以全新的民宿模式、乡村生态社群为出发点,异质同构的村落肌理、依势而建的自然村庄,旧与新,自然与人工,精致与素朴以及阳刚与阴柔,建筑师以谦虚之姿态回应自然,寻求平衡妥帖之美。line+以作品为媒介对“自然”建筑的探索从未停歇。

调整大小 33建筑细部,architectural details.jpg

 建筑细部 ©杨光坤

35 ©叶子 gif.gif

 揽树山房的生活 ©叶子

调整大小 34 公区层层叠退,客房化整为零The public area is stacked on top of each other, and the guestrooms are divided into parts.jpg

 公区层层叠退,客房化整为零 ©存在建筑-建筑摄影

调整大小 07墙身大样.jpg

调整大小 08墙身大样.jpg

 墙身大样 ©gad · line+ studio

调整大小 10总图site plan.jpg

 总平面图 ©gad · line+ studio

调整大小 11屋顶平面roof plan.jpg

 屋顶平面 ©gad · line+ studio

调整大小 12-平面 - (-3.200标高).jpg

 -3.200标高平面 ©gad · line+ studio

调整大小 13-平面 -(±0.000标高).jpg

 ±0.000标高平面 ©gad · line+ studio

调整大小 14-平面 - (3.700标高).jpg

 3.700标高平面 ©gad · line+ studio

调整大小 15-平面 -(7.900标高).jpg

 7.900标高平面 ©gad · line+ studio

调整大小 16-平面 -(11.850标高).jpg

 11.850标高平面 ©gad · line+ studio

调整大小 17-平面 -(15.850标高).jpg

 15.850标高平面 ©gad · line+ studio

调整大小 18-平面 -(19.650标高).jpg

 19.650标高平面 ©gad · line+ studio

项目信息:

项目名称:松阳原舍 · 揽树山房

设计单位:gad · line+ studio、浙江绿城建筑设计有限公司

主持建筑师:孟凡浩

地点:浙江省丽水市松阳县四都乡榔树村

建成时间:2019.03

业主:松阳乡伴旅游发展有限公司

项目建筑师:李昕光

设计团队:朱骁铖、章洪良

结构:胡达敏、张谜、黄杰、李陶

设备:吴文坚、赵雅萱(给排水)、崔大梁、房园园(暖通)、杨美萍、王跃(电气)

室内设计:苏州巢羽设计事务所

景观设计:乡伴文旅集团

建筑面积:2688.27平方米

材料:木材、钢、砖石、混凝土、夯土

摄影师:存在建筑-建筑摄影、金选民、杨光坤、候博文
